基本使用

• 必须要有GND才能仿真，且GND的名称不能改动
• 软件默认电流方向从1pin流向2pin

放置part

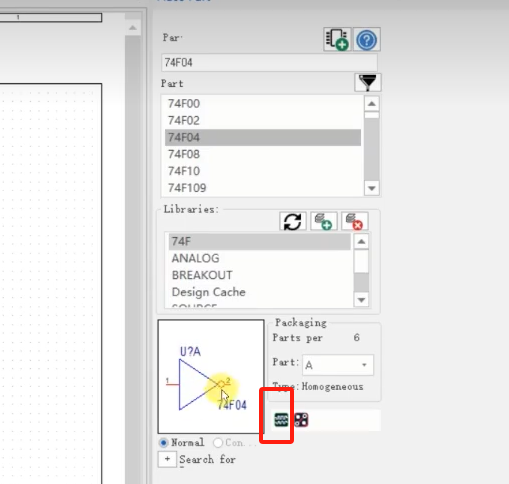

可以从Place-Pspice part放置，也可以直接Place-part放置（快捷键P）；但通过part放置时要注意该part带不带Pspice模型，带有Pspice模型的有下面这个图标

搜索part

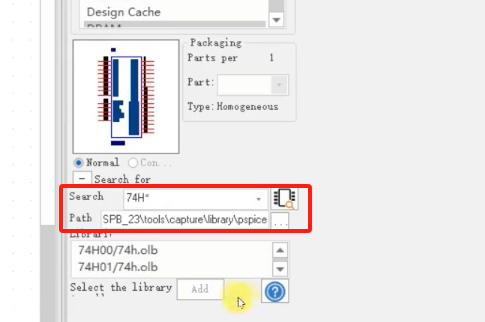

在右下角有search part的选项，指定search的目录后能搜索到未添加到可选库中的器件。但要注意指定的目录要选择Pspice目录。搜索支持正则表达

各个器件介绍

Source电源

脉冲信号VPULSE或IPULSE：

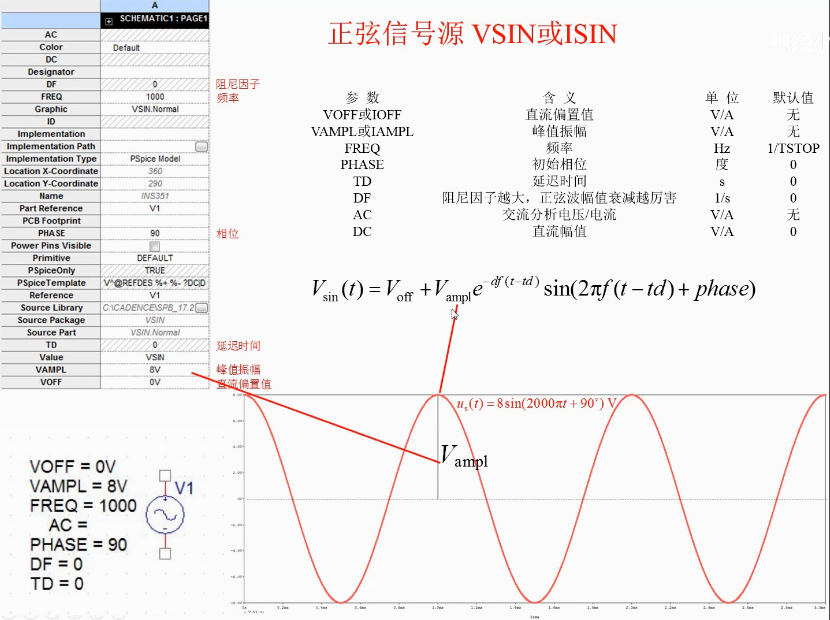

正弦信号

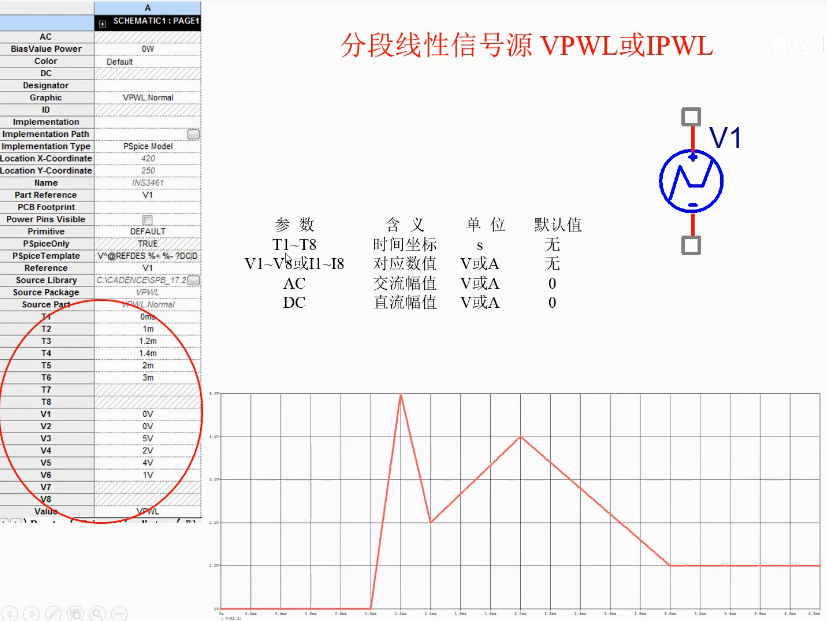

分段线性信号源VPWL或IPWL：只运行一个波形，不是周期信号，运行完后保持最后一个电平。

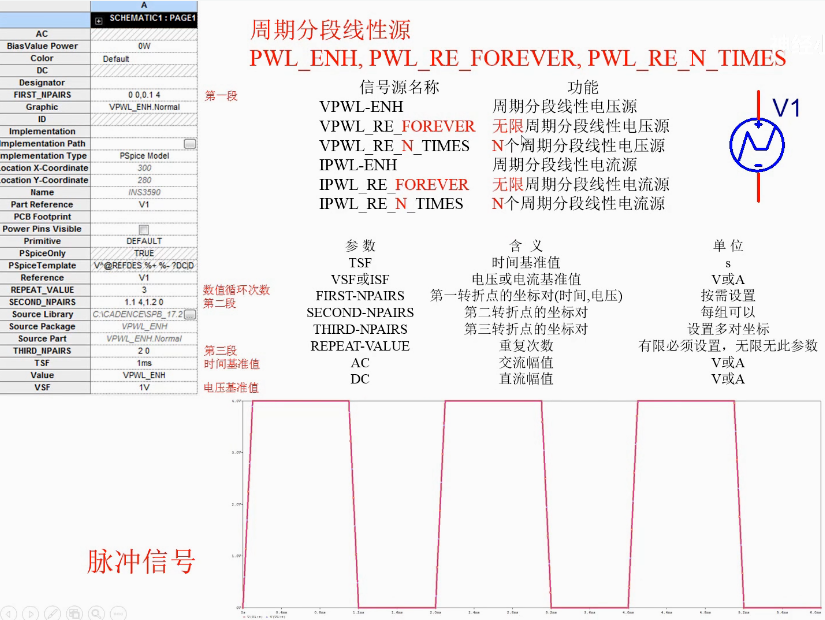

周期分段线性源VPWL_ENH：可以自己设置任意方波、三角波、锯齿波等

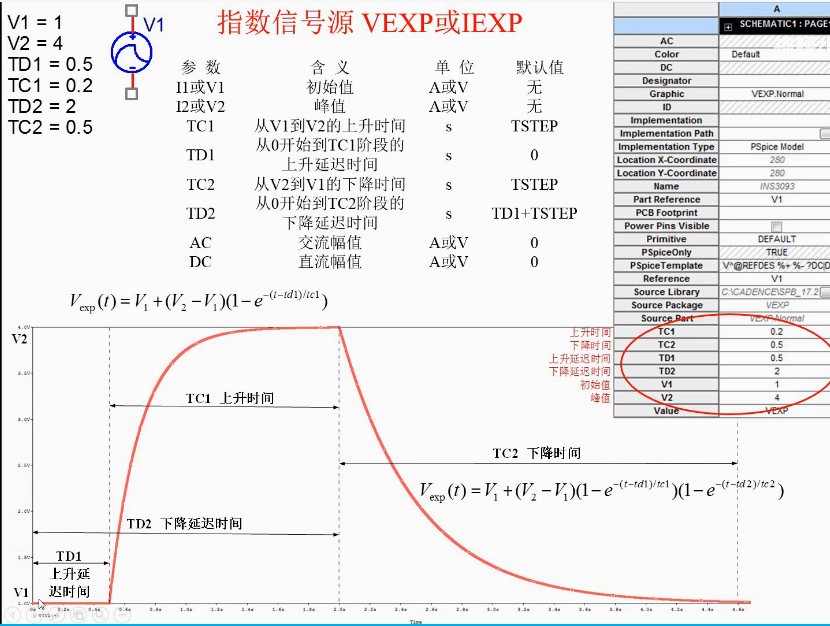

指数信号源VEXP或IEXP

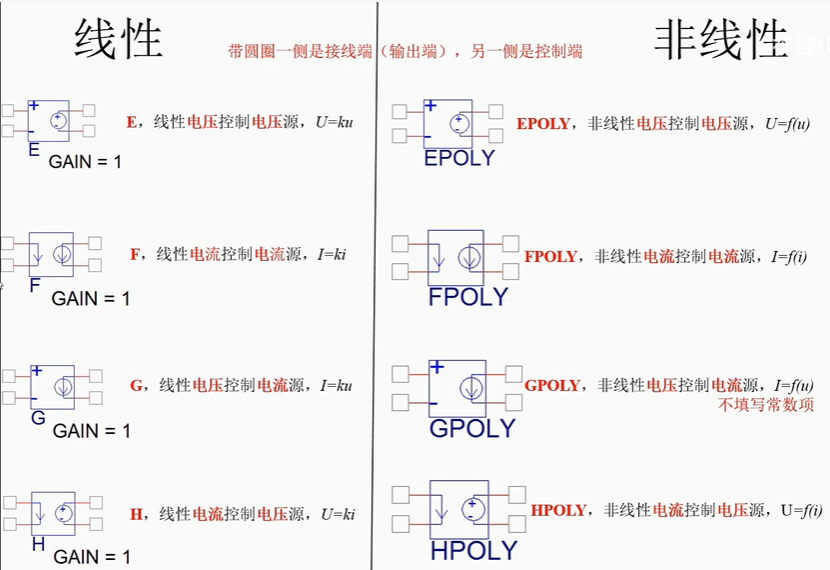

受控源

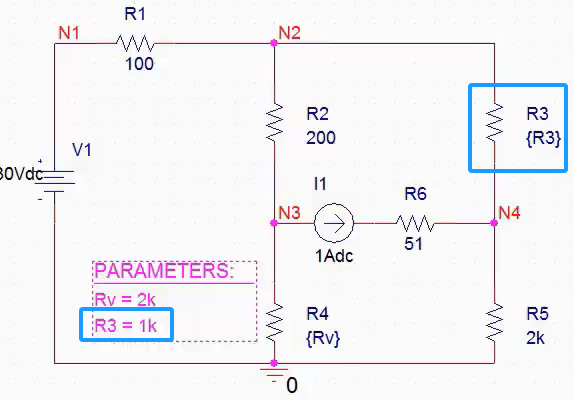

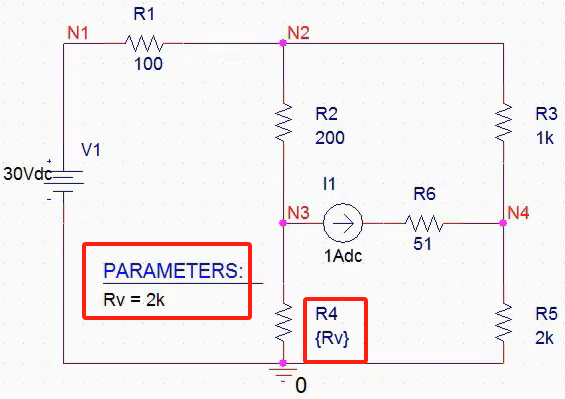

参数可调元器件的设置方法

当电路中需要有可调元器件例如可变电阻，可变电容时，可以进行如下设置。

1. 先放置对应器件

2. 双击电阻值，将电阻值改为全局变量，即使用{}，在括号中使用字母和数字组合，如设置为：{Rv}

3. Place Part-Special-PARAM，放置参数变量

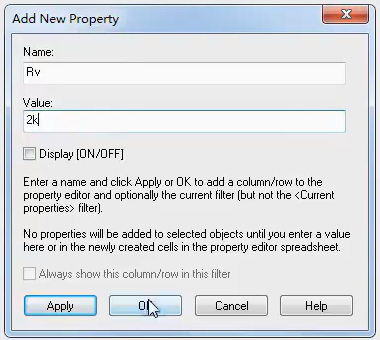

4. 双击Parameter-new Property新建属性。名称为上面的命名，这里就是Rv；value是要给一个初始值，这里设置为2k


5. 将新建的属性Display显示出来


一个Parameter变量可以管理多个对象，操作方法是双击Parameter-new property继续添加新的属性就行了

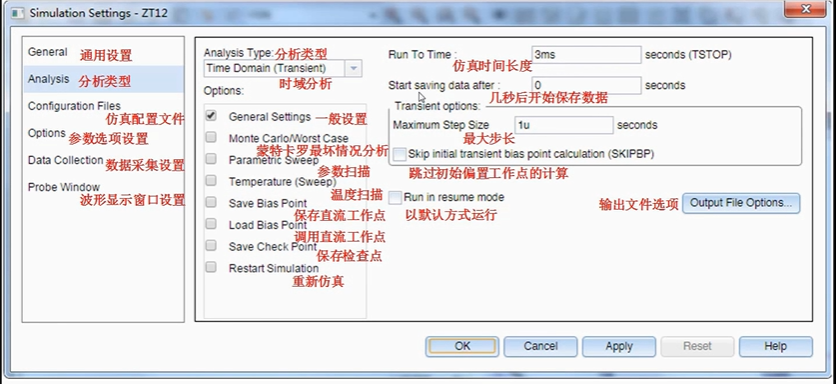

各种分析工具

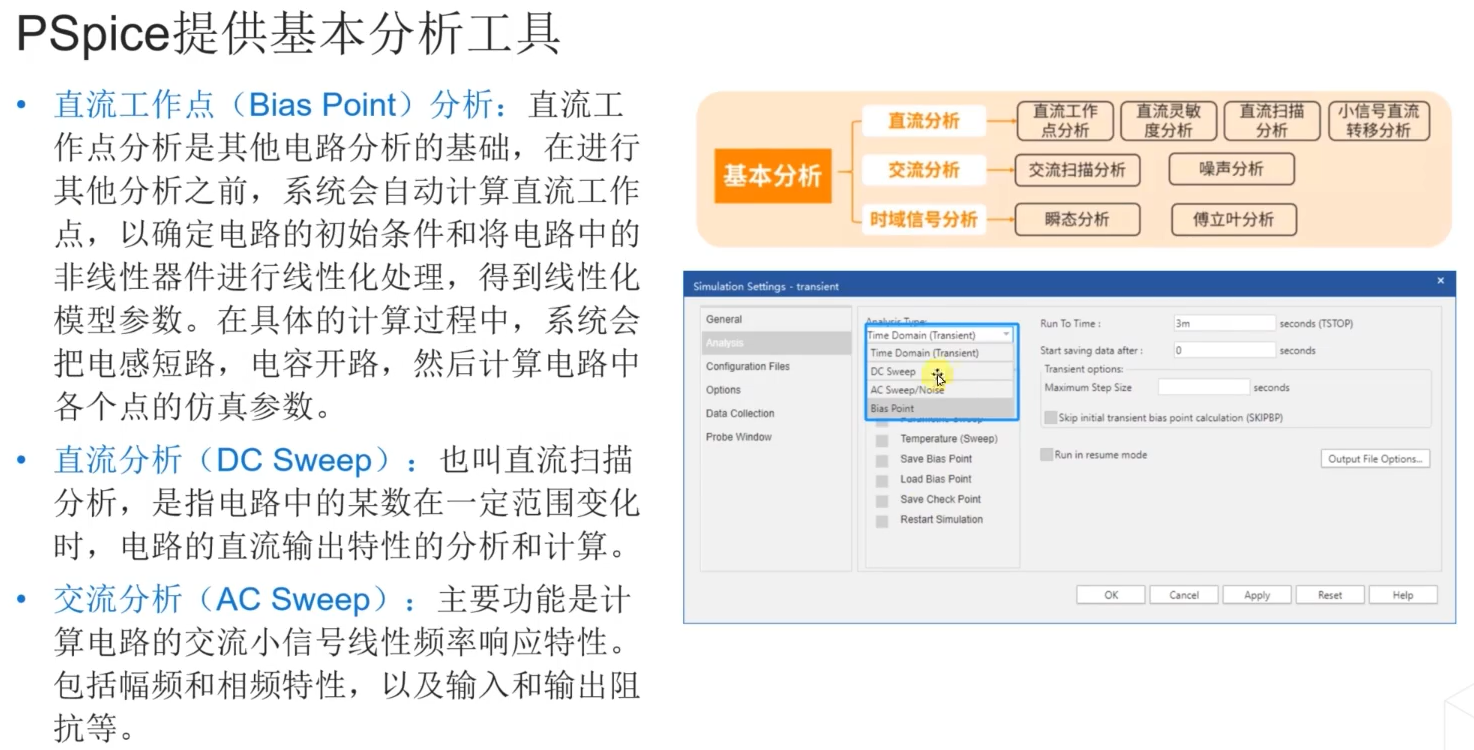

基本分析工具-四种仿真模式

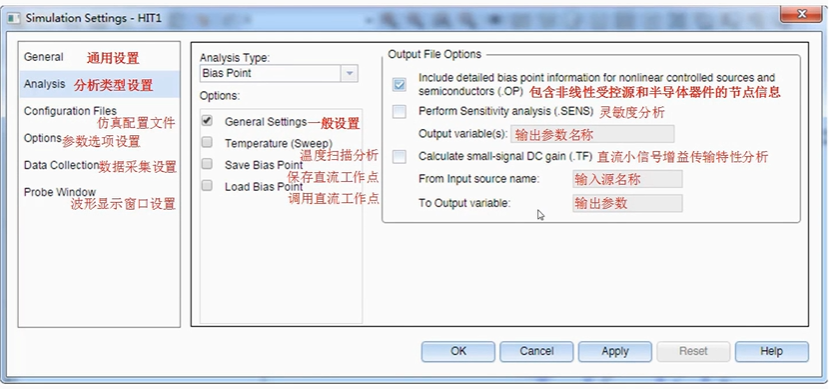

Bias Point

直流工作点分析，直接给出直流结果，没有动态过程，也不会出波形图（其他三种都会有图），只会计算出各个节点的电压和电流情况
如果此时电路中有电感和电容，将会把电感视为短路；电容视为开路；就是求直流工作点

灵敏度分析

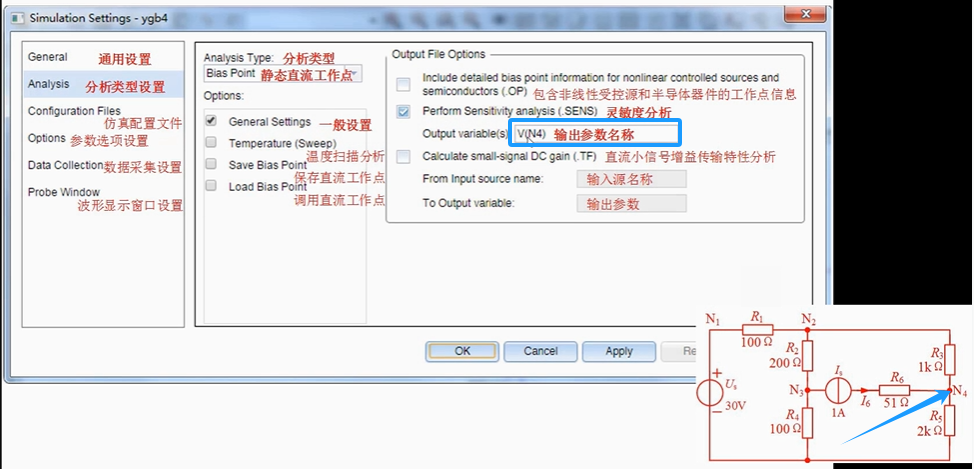

Output File Option一般都选第一项就行了，但是若要进行灵敏度分析时需要选择第二个，且需要输入想要分析的对象。其他操作一样，只是最后的输出文件内容变了。

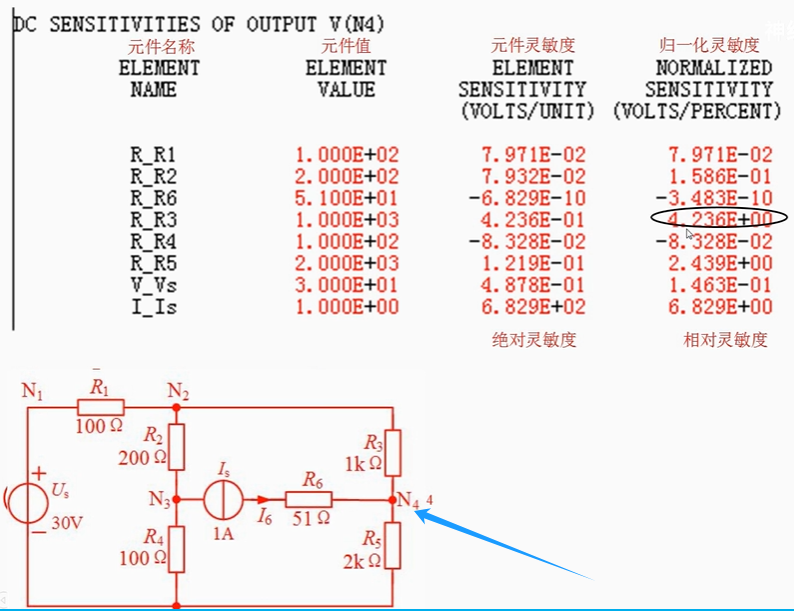

输出的文件内容如下，最后两列结果列反映了前面各个参数变化时对该点影响程度的大小。

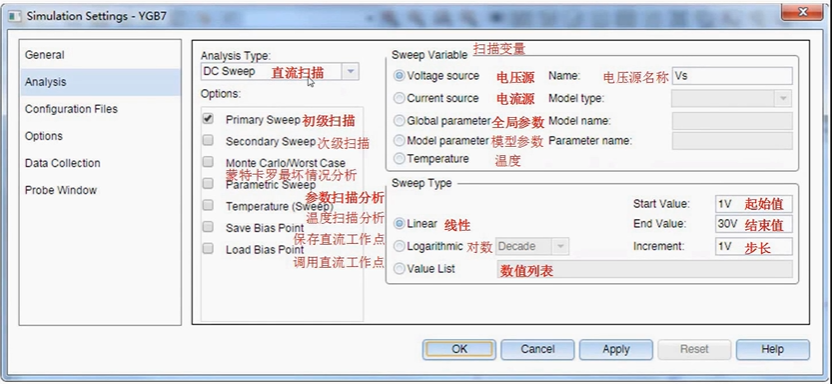

DC Sweep

直流分析或者直流扫描分析，可以指定电路中某一个量变化去分析整个电流的直流特性，设置时会要求指定变化的变量名称以及变化的范围和步长

含有可变参数的DC sweep

当需要对电路中的某个元件变量进行扫描时（如可变电阻，扫描不同负载工况确定最大功率输出下的电路配置）可以进行此操作。

1. 按照[[#参数可调元器件的设置方法]]的方法设置想要的参数

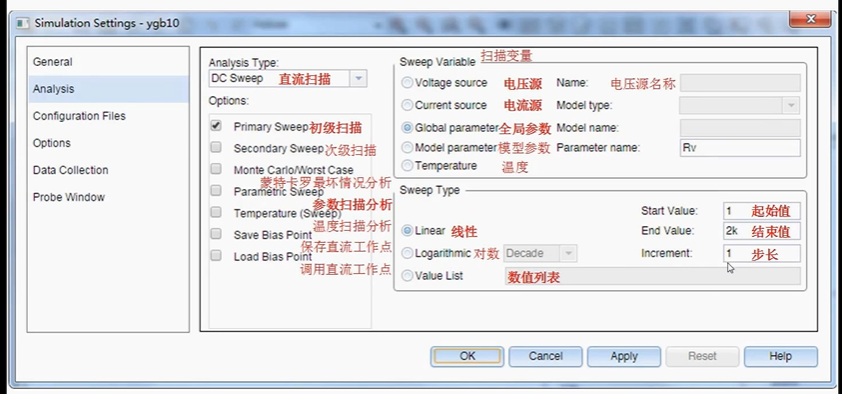

2. 按照下图进行选择仿真配置，这里待扫描的变量是Rv


3. 注意变量初始值不能从0开始
   此时若是Primary Sweep设置为Vs；Secondary Sweep设置为Rv，将会得到横坐标为Vs（设置的变化范围）纵坐标为测试参数（如电压），不同Rv下的测试参数曲线簇

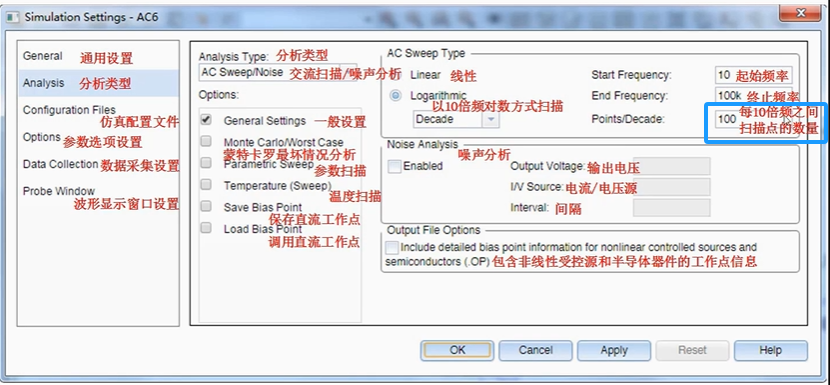

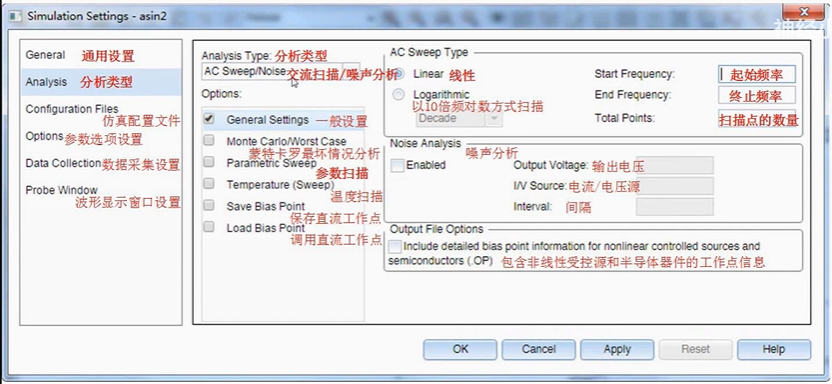

AC Sweep

交流分析，计算电路的交流小信号频率响应，需要设置频率扫描的范围。频率扫描范围可以是一样的，如从1k到1k，这样就是查看在某个固定频率下的电路状态
基本要配合AC电源使用

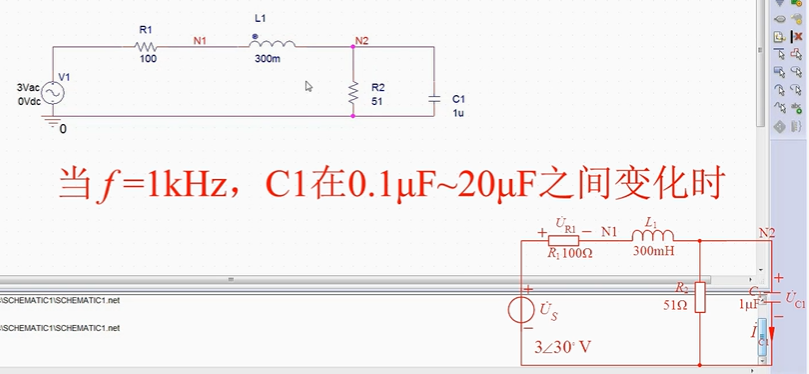

电源频率固定，电路中某个元件参数变化时，可以如下设置（这里电源频率f=1KHz，C1从0.1uF-20uF变化）

1. 按照[[#参数可调元器件的设置方法]]方法将C1电容设置为全局变量（这里设为Cv）
2. 选择AC sweep分析
3. General Setting：频率为1k-1k，扫描点数量设为1

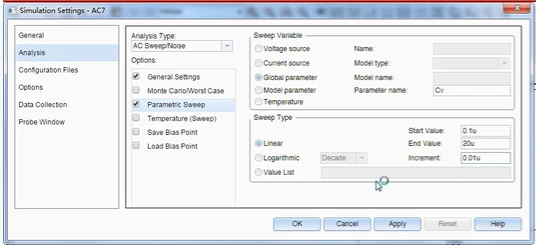

4. Parameter Sweep：选择Global parameter，变量名为Cv；Sweep type：0.1u-20u，步长0.01u


Time Domain（Transient）

时域分析，需要指定运行时间段，看电路随时间变化的特性。

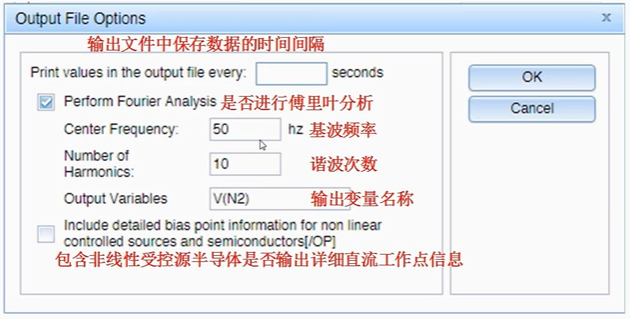

时域分析里可以进行傅里叶分析，操作是在配置仿真文件时配置下“Output File Options”选项，给出要进行傅里叶分析的变量

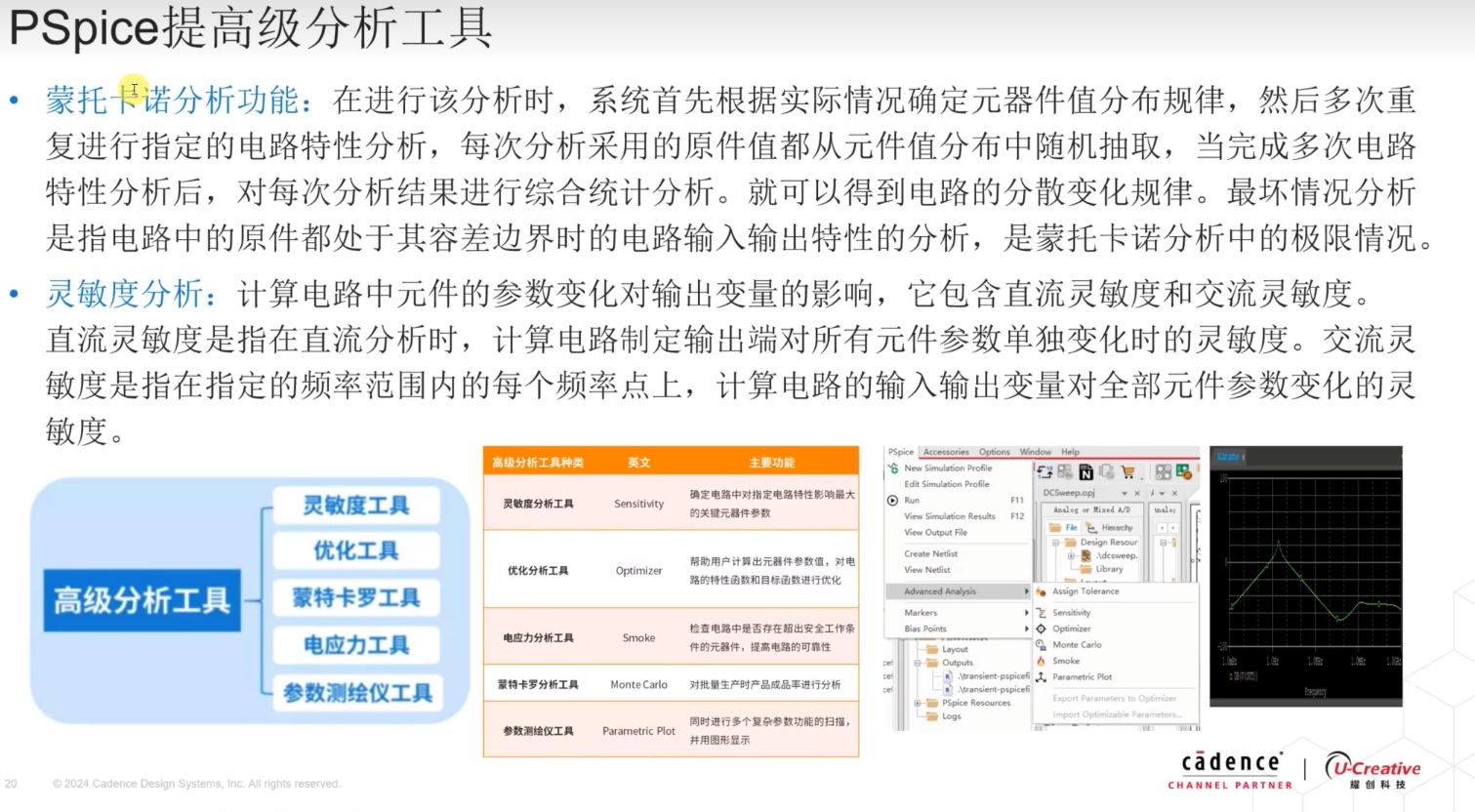

高级分析工具

用的比较少，属于进阶的使用
