前言

Qt 提供的标准控件能满足大部分开发需求，但当需要个性化 UI 时，绘图 API 是实现自定义控件 / 效果的关键。本文从核心类、绘图时机到实战示例，带你快速掌握 Qt 绘图的基础逻辑。

绘图 API 的核心角色

Qt 绘图体系由 4 个核心类组成，分工明确：

类名	角色	说明
QPainter	绘者 / 画家	提供 drawXXX 方法（如 drawLine/drawRect），负责执行绘图操作。
QPaintDevice	画板	绘图的 “载体”，QWidget 是其常见子类（即可以直接在控件上绘图）。
QPen	画笔	控制绘制图形的轮廓样式（颜色、粗细、线条类型）。
QBrush	画刷	控制图形的填充样式（颜色、渐变、纹理）。

绘图的正确时机：paintEvent 事件

Qt 中绘图操作不能直接写在控件构造函数中（此时控件未完成初始化，绘图会失效），而要放在 paintEvent 事件处理函数中。

paintEvent 会在以下场景自动触发：

1. 控件首次创建时；
2. 控件被遮挡后解除遮挡；
3. 窗口最小化后还原；
4. 控件大小改变时；
5. 主动调用 repaint()/update() 时。

绘制图形

以下示例展示如何在自定义 Widget 中重写 paintEvent，绘制线段、矩形和椭圆：

// widget.h
#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

protected:
    // 重写 paintEvent 事件处理函数
    void paintEvent(QPaintEvent *event) override;
};
#endif // WIDGET_H

// widget.cpp
#include "widget.h"
#include <QPainter>
#include <QPoint>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
    setFixedSize(400, 400); // 设置控件大小
}

Widget::~Widget()
{
}

void Widget::paintEvent(QPaintEvent *event)
{
    (void)event; // 忽略事件参数

    // 1. 创建 QPainter 对象，指定“画板”为当前 Widget
    QPainter painter(this);

    // 2. 绘制线段
    painter.drawLine(20, 20, 200, 20); // 从 (20,20) 到 (200,20)
    painter.drawLine(QPoint(20, 100), QPoint(200, 100)); // 用 QPoint 传坐标

    // 3. 绘制矩形（x,y,宽度,高度）
    painter.drawRect(100, 100, 300, 200);

    // 4. 绘制椭圆（x,y,宽度,高度）
    painter.drawEllipse(200, 200, 200, 50);
}

用 QPen/QBrush 定制样式

通过 QPen 和 QBrush，可以给图形添加轮廓和填充效果：

void Widget::paintEvent(QPaintEvent *event)
{
    (void)event;
    QPainter painter(this);

    // 1. 设置画笔（红色、2px 实线）
    QPen pen;
    pen.setColor(Qt::red);
    pen.setWidth(2);
    pen.setStyle(Qt::SolidLine);
    painter.setPen(pen);

    // 2. 设置画刷（蓝色填充）
    QBrush brush;
    brush.setColor(Qt::blue);
    brush.setStyle(Qt::SolidPattern);
    painter.setBrush(brush);

    // 3. 绘制带样式的矩形
    painter.drawRect(50, 50, 200, 150);

 画笔（QPen）的样式控制

QPen 不仅能设置颜色、粗细，还能控制线条样式（如实线、虚线），常用样式包括：

样式常量	效果描述
Qt::SolidLine	实线（默认）
Qt::DashLine	虚线（短横线）
Qt::DotLine	点线
Qt::DashDotLine	点划线（短横 + 点）
Qt::DashDotDotLine	双点划线

结合QBrush使用

#include "widget.h"
#include "ui_widget.h"
#include<QPainter>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
}
void Widget::paintEvent(QPaintEvent* event)
{
    (void)event; // 忽略事件参数，避免编译器警告

    // 1. 创建画家对象，指定绘图载体为当前Widget
    QPainter painter(this);

    // 2. 创建并设置画刷（绘制图形前设置）
    QBrush brush;
    brush.setColor(QColor(100, 0, 100)); // RGB 紫色
    brush.setStyle(Qt::CrossPattern);    // 十字交叉填充样式
    painter.setBrush(brush);             // 将画刷应用到画家

    // 3. 绘制矩形（此时会使用上述画刷填充）
    painter.drawRect(100, 100, 300, 200);
}

Widget::~Widget()
{
    delete ui;
}

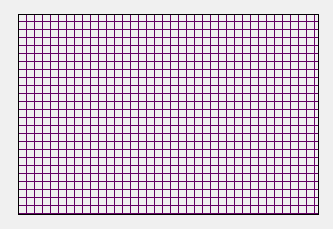

效果：

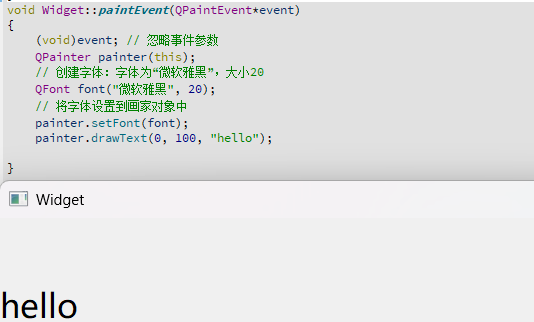

绘制文字（drawText）

通过 QPainter::drawText 可在控件上绘制文字，需注意坐标的含义：

// 创建字体：字体为“微软雅黑”，大小20
QFont font("微软雅黑", 20);
// 将字体设置到画家对象中
painter.setFont(font);
painter.drawText(0, 100, "hello");

• 横坐标 0：文字最左侧的位置；
• 纵坐标 100：文字的基线（baseline）位置（即文字底部对齐的基准线，不是文字的顶部 / 底部坐标）。

绘制图片

在 Qt 中，QPixmap 是专门用于在屏幕上显示图像的类，对显示优化友好。通过 QPainter::drawPixmap 方法可以将图片绘制到控件上，支持基础显示、缩放、旋转等操作。

1 基础绘制：显示原始图片

最基本的图片绘制步骤如下：

void Widget::paintEvent(QPaintEvent *event)
{
    (void)event;
    QPainter painter(this);

    // 1. 加载图片（路径需根据实际图片位置调整）
    QPixmap pixmap(":/images/cat.jpg"); // 假设图片放在资源文件中

    // 2. 绘制图片：左上角坐标 (50, 50)，显示原始大小
    painter.drawPixmap(50, 50, pixmap);
}

关键说明：

• 图片路径：若图片在项目目录下，可直接写相对路径（如 "./cat.jpg"）；若添加到 Qt 资源文件（.qrc），需用资源路径（如 ":/images/cat.jpg"）；
• 坐标含义：drawPixmap(50, 50, pixmap) 表示图片左上角对齐控件的 (50, 50) 坐标，图片尺寸保持原始大小。

2 进阶：缩放与旋转图片

QPixmap 支持绘制时调整图片大小，结合 QPainter 的变换功能还能实现旋转效果。

示例：缩放并旋转图片

void Widget::paintEvent(QPaintEvent *event)
{
    (void)event;
    QPainter painter(this);

    // 加载图片
    QPixmap pixmap(":/images/cat.jpg");
    if (pixmap.isNull()) { // 检查图片是否加载成功
        painter.drawText(100, 100, "图片加载失败");
        return;
    }

    // 1. 缩放绘制：将图片缩放到 (300x200) 尺寸，左上角坐标 (100, 100)
    painter.drawPixmap(100, 100, 300, 200, pixmap);

    // 2. 旋转绘制：先保存画家状态，避免影响后续绘图
    painter.save();

    // 旋转30度（原点默认在控件左上角，旋转会导致图片偏移，需调整坐标）
    painter.rotate(30);
    // 平移坐标，使旋转中心对准目标位置（避免图片超出可视区域）
    painter.translate(400, -200);
    // 绘制旋转后的图片（尺寸 200x150）
    painter.drawPixmap(0, 0, 200, 150, pixmap);

    // 恢复画家状态（清除旋转、平移等变换）
    painter.restore();
}

核心技巧：

• 缩放：drawPixmap(x, y, width, height, pixmap) 中，width 和 height 为目标尺寸，图片会自动拉伸 / 压缩适配；
• 旋转：通过 painter.rotate(角度) 实现，旋转原点默认是控件左上角，因此旋转后常需用 translate(x, y) 调整坐标，避免图片偏移到可视区域外；
• 状态保存：save() 和 restore() 用于隔离不同绘图操作的状态（如旋转、画笔样式），防止相互干扰。

3 注意事项

1. 图片格式：QPixmap 支持常见格式（JPG、PNG、BMP 等），但加载失败时 isNull() 会返回 true，建议添加判断；
2. 资源管理：大型图片建议通过资源文件（.qrc）管理，避免路径依赖问题；
3. 性能：QPixmap 适合显示静态图片，若需频繁修改像素（如滤镜处理），建议先用 QImage 处理后再转为 QPixmap 显示。

通过 QPixmap 和 QPainter 的结合，可轻松实现图片的各种显示效果，是自定义 UI 中展示图像的核心工具。

总结

Qt 绘图 API 是自定义控件的基础，核心要点是：

• 核心类：QPainter（绘图）、QPaintDevice（载体）、QPen（轮廓）、QBrush（填充）；
• 绘图时机：必须在 paintEvent 中执行，自动响应控件状态变化；
• 实用场景：当标准控件无法满足需求时（如自定义仪表盘、特殊形状按钮），通过绘图 API 实现个性化效果。
