BPI-2K3000 工业计算机
Banana Pi BPI-2K3000工业计算机开发平台，基于龙芯最新一代2K3000（3B6000M）处理器研发的高性能嵌入式工业计算机，以满足不同客户对高性能信创嵌入式计算机的多样化需求。
BPI - 2K3000可应用于企业办公、个人微型计算机、高性能工业计算机，以及教育、医疗、金融、边缘计算等领域。它具有高性能计算、便携、低能耗和易于管理等优点。
设计原则
- 1) 设计基于2K3000处理器的全功能COM-E（Type6）核心板，覆盖处理器所有资源，避免因需求变化，而必须对核心板进行裁剪及重新设计的工作量，增强通用性和可靠性。
- 2) 配合核心板，同步设计能广泛应用于工业控制领域的典型工控主板，具备多IO接口、高可靠性、强干扰性特点。以工控硬件整体产品方式，配合第三方应用软件，即刻应用于现场。
- 3) 同步移植适配吉斯凯达公司成熟的工业软件，形成硬软件融合产品。
主要目标市场：
- 工业控制与自动化：PLC、工业网关、工业控制器、HMI/SCADA
- 能源与电力：变电站自动化设备、风电/光伏/储能控制器、微电网协调控制器
- 教育培训：面向信创+工业互联网/人工智能/自动控制/计算机等专业的教育与实训
- 边缘计算与IoT：边缘服务器、智能视频分析、本地AI推理、机器人控制
- 通讯与网络设备：路由器、小型边缘服务器、虚拟化设备、NAS存储
- 医疗电子：CT、核磁共振
- 航天航空与国防：飞控/星载/弹载计算机、雷达信号处理计算机
快速上手开发手册
硬件

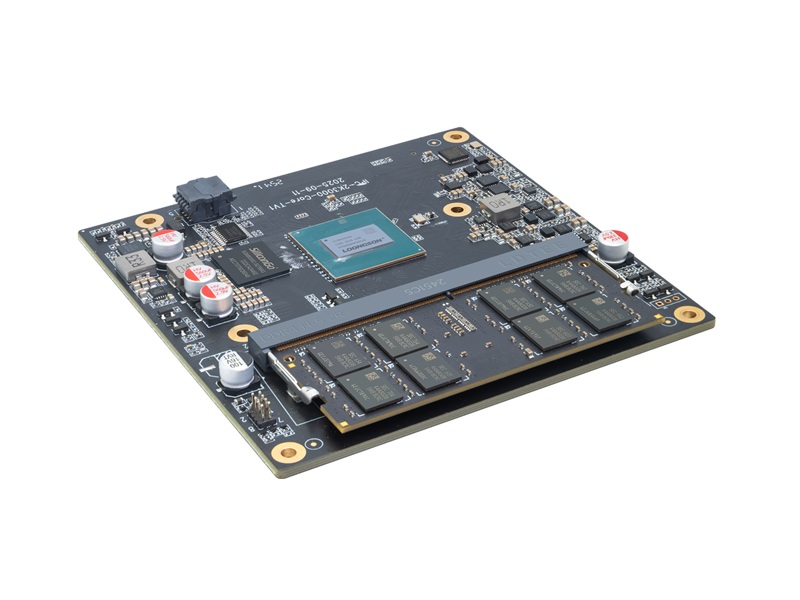

核心板
核心特性
- 1) 全功能核心板： COM-E Type标准，440个引脚引出所有信号，扩展能力强
- 2) 多功能工业级底板： 全部工业级（EMC3-4级）保护的多种通讯与交互接口
- 3) AI能力强劲： 除处理器自带AI算力外，可板载（M.2）接入多种AI算力卡
- 4) 配套软件丰富： 支持系列化工控软件，良好的开发环境，轻松适配更多应用
- 5) 国产化率100%： 可选择100%国产化元器件方案
- 6) 多种产品形态： 台式、壁挂、机架、桌面高散热工控机箱/一体机

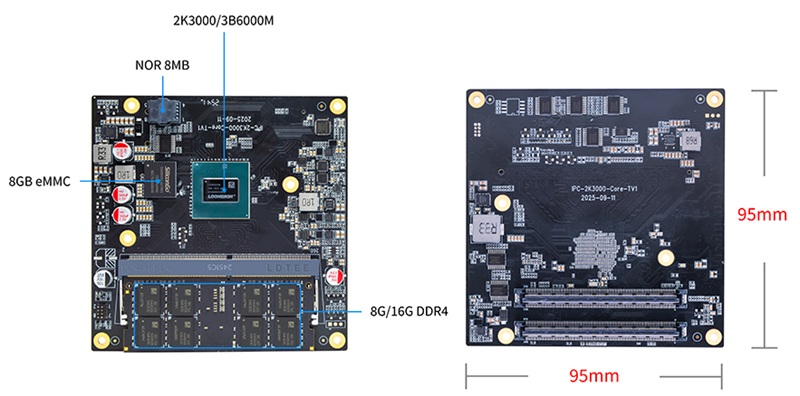

核心板技术规格
|
BPI-2K3000核心板技术规格 |
|
|
处理器 |
处理器：龙芯2K3000、3B6000M |
|
系统：默认Loongnix 20.7，支持麒麟、统信 |
|
|
内存 |
类型：单通道64位DDR4-3200 SO-DIMM插槽 |
|
容量：8GB，可支持16GB/32GB |
|
|
Flash |
8MB SPI Flash，启动引导配置、默认UEFI启动 |
|
16MB SE SPI Flash：内置安全模块，实现可信计算，支持SM2/3/4算法（默认不贴片） |
|
|
硬盘 |
8GB，可选128GB |
|
GPU |
龙芯自研第二代LG200，支持OpenGL3.3、OpenCL 1.1。支持AI加速，7.2TOPS (INT8) |
|
VPU |
支持VVC/AV1/HEVC/VP9/AVS2.0/High10H264/H.264/VP8/VC1解码4K@60fps |
|
支持MPEG-2&MPEG-1/VP7/H.263/RV8/RV9/RV10解码1080P@60fps |
|
|
显示 |
1x HDMI，最大支持4K 60Hz |
|
1xDP，最大支持4K 60Hz |
|
|
1xeDP，最大支持4K 60Hz |
|
|
音频 |
HDA/I2S音频接口，支持16、18、20位采样精度，最高采样频率192KHz |
|
以太网 |
1路千兆以太网GMAC |
|
1路千兆以太网PHY GMAC0板上集成YT8531千兆以太网PHY芯片 |
|
|
PCIE |
PCIE0：PCIE3.0x4 支持拆分为4路PCIE3.0x1，可复用位RapidIO |
|
PCIE1：PCIE3.0x4 支持拆分为2路PCIE3.0x1，可复用位RapidIO |
|
|
SATA |
1路SATA3.0，6Gbps，与1路USB3.0接口复用 |
|
USB2.0 |
最大支持8路USB2.0 HOST，其中4路USB2.0可与USB3.1组成全功能USB3接口 |
|
USB3.0 |
最大支持4路USB3.1 Gen1(5Gbps)，1路USB3接口可复用为SATA3.0 |
|
LPC |
1路LPC1.1接口 |
|
SPI |
默认预留1路SPI，最大支持2路，预留3个片选信号 |
|
I2C |
1路I2C |
|
UART |
默认预留2路UART，含CPU调试串口 |
|
CAN |
默认预留4路CANFD，3路与SD卡信号复用 |
|
SDIO |
预留2路SDIO 3.0，SDIO0与CANFD复用，SDIO1与SPI1复用 |
|
PWM |
默认预留3路 |
|
GPIO |
若干，请看具体定义 |
|
尺寸 |
95mm x 95mm，线序参考PICMG COM Express兼容COMeType6标准 |
|
封装 |
BTB连接器，220pin + 220pin |
|
电源设计 |
DC12V、DC5V 输入 |
|
典型功率 |
35W（TDP） |
|
工作温度 |
-40~85℃ |

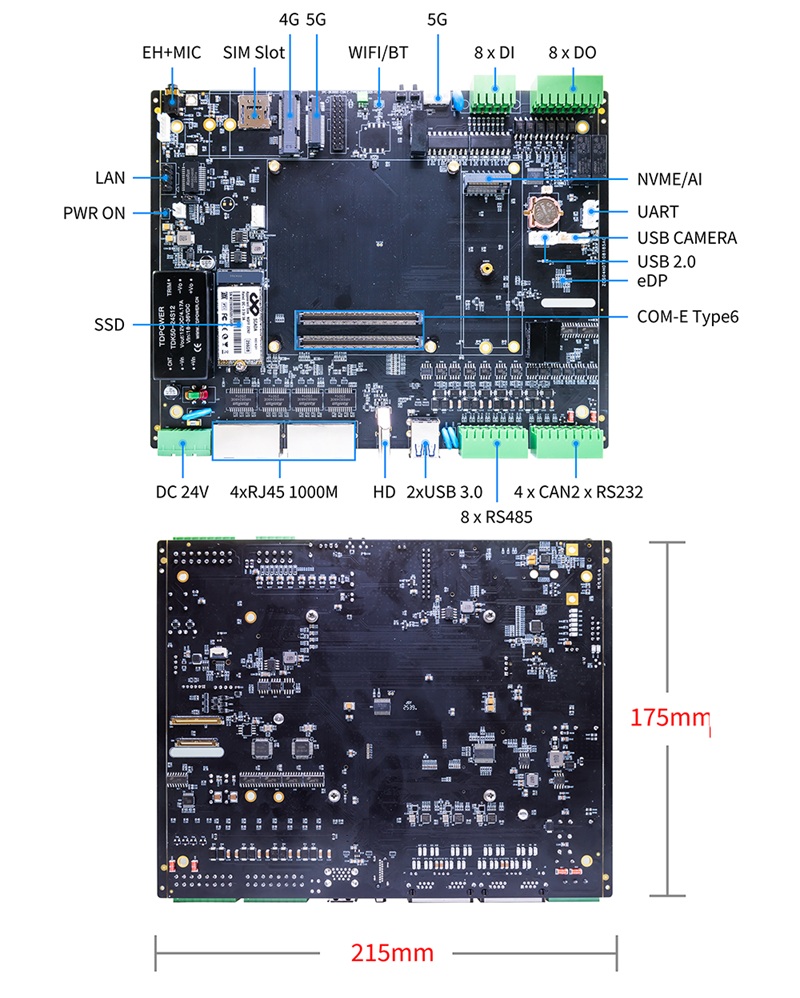

底板
底板硬件规格
|
BPI-2K3000底板技术规格 |
|
|
底板与核心板接口 |
COM-E/Type6接口，BTB连接 |
|
以太网接口 |
4+1 千兆独立IP网口，4个外置RJ45，1个内置9P排针 |
|
显示接口 |
HDMI+eDP双显。eDP内置，可构成一体机形态 |
|
USB接口 |
2 x USB3.0（外置，TypeA） |
|
2 x USB2.0（内置，4P插座） |
|
|
RS232接口 |
2 x RS232，带隔离，其中一路为Console，3.81mm凤凰端子 |
|
RS485接口 |
8 x RS485，带隔离，3.81mm凤凰端子 |
|
CAN接口 |
4 x CAN FD，带隔离，3.81mm凤凰端子 |
|
DI接口 |
8 x DI，带隔离，无源输入，检测电压24V，3.81mm凤凰端子 |
|
DO接口 |
8 x DO，继电器输出，6x400mA+2x2A，3.81mm凤凰端子 |
|
SSD接口 |
1 x SATA，M.2/2242/SATA协议 |
|
1 x NVME，M.2/2280/NVME协议，PCIE X4，支持AI算力卡 |
|
|
无线通信接口 |
1 x MPCIE，支持4G/RedCap模组，USB2.0，与5G共用SIM卡 |
|
1 x M.2/3050，支持5G/4G模组，USB3.0/2.0，与4G共用SIM卡 |
|
|
1 x Wifi/BT，2.4G |
|
|
CAMERA接口 |
USB2.0+UART，支持双目摄像头模组 |
|
TOUCH接口 |
1 x USB2.0，内置，与eDP组成触摸一体机 |
|
加密芯片 |
1 x 国网配电专用 |
|
1 x 软件授权（软件狗）专用 |
|
|
RTC |
1 x SD3068 |
|
AUDIO |
1 x EarPhone+Mic |
|
供电 |
DC 24V，5.08mm凤凰端子3P |
|
功耗 |
TBD，理论值< 40W |
|
尺寸 |
215mm x 175mm |
|
操作系统 |
Loongnix 20.7 |
|
麒麟V10/V11 |
|
|
统信 |
|
|
鸿蒙、欧拉，适配中…… |
|

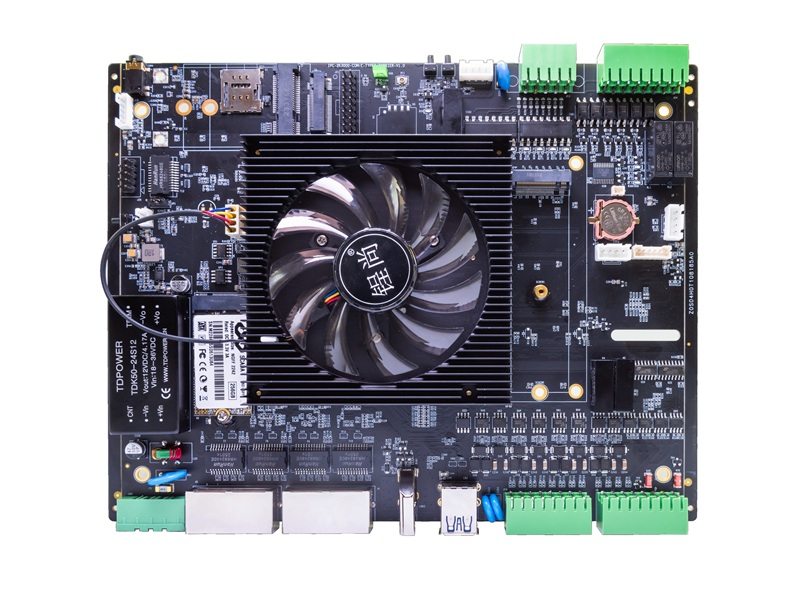

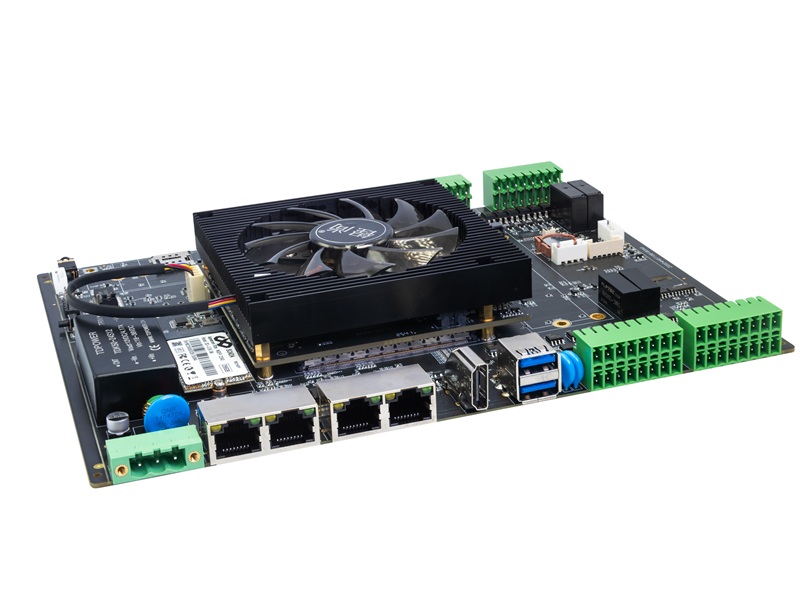

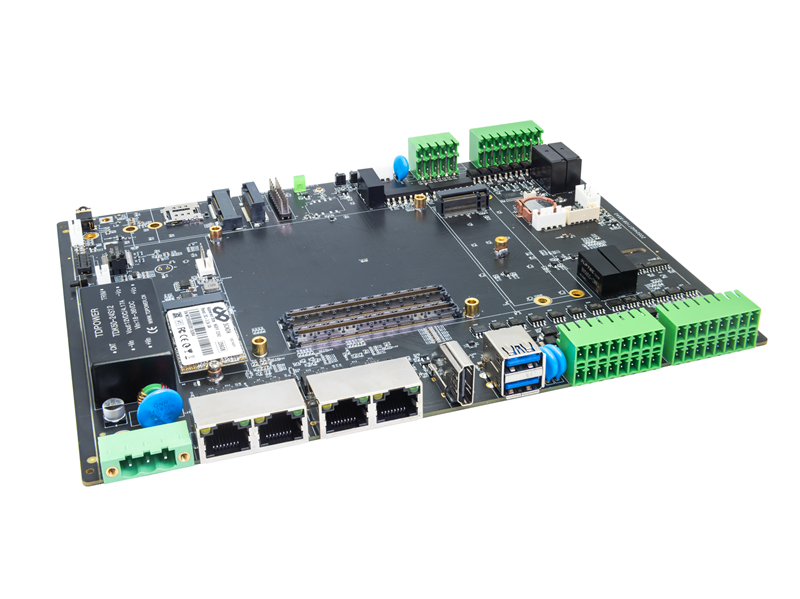

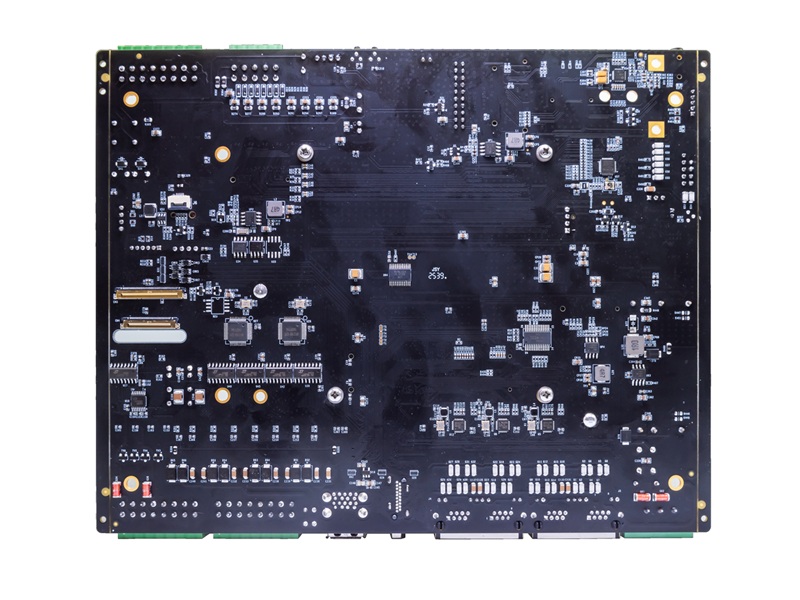

Product photo
香蕉派 BPI-2K3000 产品图集
BPI-2K3000整机产品解决方案
Banana Pi 开源硬件社区与深圳市吉斯凯达公司紧密合作，基于吉斯凯达强大的工业软件能力，共同为客户提供产品级的整体解决方案。
软件主要支持技术
|
BPI-2K3000软件及解决方案支持 |
|
|
数据库 |
达梦，MySQL，PostGreSQL，海量，TIDB，Influxdb |
|
PLC |
Beremiz |
|
网关 |
CSGateway（海量协议库，支持300+电力、水务、水利、环境、PLC、物联网等行业）， |
|
支持：节点主备冗余/网络冗余/通道冗余 |
|
|
视频 |
CSVideo（RTSP/RTMP协议，嵌入式流媒体服务器，报警联动录像，NVR功能） |
|
Onvif/GB28181 |
|
|
HMI |
GS-X5/HMI（CS架构嵌入式HMI、B/S架构HMI服务器/HMI） |
|
SCADA |
GS-X5/SCADA（CS架构嵌入式SCADA、B/S架构SCADA） |
|
支持：节点冗余/网络冗余/通道冗余 |
|
|
AI |
支持多款M.2算力卡 |
|
驱动支持 |
提供完整外设驱动,BSP（板级支持包） |
|
开发工具 |
SDK（支持交叉编译）,调试工具（JTAG/SWD） |
|
认证与可靠性 |
EMC：CE/FCC Class A |
|
安规：UL/IEC 62368 |
|
|
MTBF：≥50,000 小时 |
