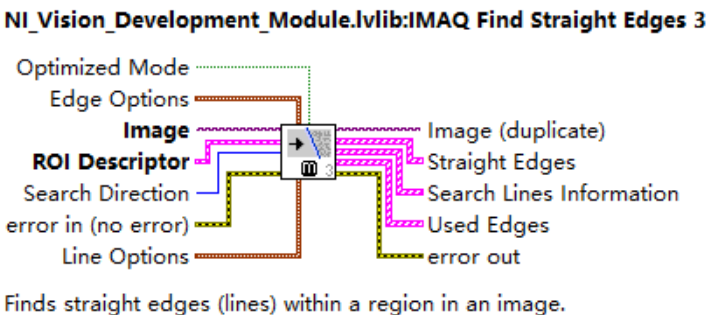

在使用 IMAQ Find Straight Edges 3 VI 时，若出现边缘识别不到的情况，可按以下逻辑逐步调整参数，核心思路是降低检测门槛、扩大搜索范围、增强信号提取能力：

一、优先基础参数调整（优先排查）

1. 降低最小边缘强度（Minimum Edge Strength）

• • 问题：若边缘对比度低（如弱反光、模糊边缘），默认值（10）可能过滤掉有效边缘。

  • 调整：逐步减小至 5~8（需避免过小导致噪声误检）。

1. 扩大角度范围（Angle Range）

• • 问题：实际边缘角度与预设的 Orientation 偏差较大，超出默认范围（10°）。

  • 调整：根据场景增大至 15°~30°（如金属件可能存在微小倾斜）。

1. 放宽最小点数要求（Min. Points (%)）

• • 问题：边缘不连续（如局部遮挡），默认 25% 的点数要求未满足。

  • 调整：降低至 10%~20%，允许更少的点拟合直线。

二、增强边缘信号提取能力

1. 调整核大小（Kernel Size）

• • 问题：图像噪声大时，小核（默认 3）易受干扰；边缘模糊时，小核难以捕捉梯度。

  • 调整：噪声大时增大至 5~7（平滑噪声）；边缘模糊时增大至 7~9（增强梯度提取）。

1. 修改数据处理方法（Data Processing Method）

• • 问题：椒盐噪声干扰明显，“Average” 方法易被噪声拉低边缘强度。

  • 调整：改为 “Median”（中值滤波），抑制孤立噪声点。

1. 增大宽度（Width）

• • 问题：边缘沿垂直搜索方向的像素波动大（如边缘粗糙），默认 3 个像素的平均不足以稳定提取强度。

  • 调整：增大至 5~9，提升边缘轮廓强度的稳定性。

三、优化搜索范围与方向

1. 检查并调整 ROI

• • 问题：ROI 未完全覆盖目标边缘，或包含过多无关区域（如背景干扰）。

  • 调整：

• • • 缩小 ROI 至仅包含目标边缘区域，减少背景干扰；

    • 若边缘倾斜，改用 “旋转矩形 ROI” 匹配边缘方向。

1. 切换搜索方向（Search Direction）

• • 问题：搜索方向与边缘垂直方向不匹配（如水平边缘用 “上→下” 搜索，梯度不明显）。

  • 调整：确保搜索方向与边缘走向垂直（如水平边缘用 “左→右” 或 “右→左”，垂直边缘用 “上→下” 或 “下→上”）。

四、其他关键调整

1. 关闭优化模式（Optimized Mode = FALSE）

• • 问题：优化模式（默认 TRUE）虽快，但可能丢失弱边缘的梯度信息。

  • 调整：关闭后可获取梯度值，辅助判断边缘是否被误过滤。

1. 降低最小信噪比（Min. SNR (db)）

• • 问题：边缘信号较弱但稳定，默认 0 的 SNR 仍可能排除有效点。

  • 调整：允许轻微负 SNR（如 -5），保留低信噪比但连续的边缘点。

1. 调整直线检测方法（Type）

• • 问题：“最佳边缘投影法”（默认）对弱边缘敏感度过低。

  • 调整：改用 “霍夫边缘 Rake 法”（Hough Edge Rake），利用全局信息增强弱边缘检测能力。

示例场景：模糊金属边缘识别不到

• 原参数问题：Kernel Size=3（无法捕捉模糊边缘）、Minimum Edge Strength=10（过滤弱信号）、Angle Range=10（未覆盖实际倾斜角度）。

• 调整方案：

1. 1. Kernel Size=7（增强模糊边缘的梯度提取）；

   2. Minimum Edge Strength=5（保留弱边缘）；

   3. Angle Range=20（扩大角度搜索范围）；

   4. Data Processing Method=Median（抑制图像噪声）。

通过以上步骤，可逐步排查参数对边缘检测的限制，优先从 “降低门槛” 和 “增强信号” 入手，再结合场景优化搜索范围，多数识别不到的问题可得到解决。

​
