函数栈帧的创建与销毁详解（C语言拓展版）
本文深入讲解了C语言中函数栈帧的创建与销毁过程。通过VS2022环境下的汇编代码分析，揭示了函数调用时栈空间分配的机制：使用ebp和esp寄存器维护栈帧，函数调用前压入参数和返回地址，调用时开辟新栈帧。重点解释了局部变量的创建（在栈帧中分配空间）、未初始化变量的随机值来源（0xCCCCCCCC）、函数传参方式（压栈临时拷贝）、形参与实参的关系等常见问题。文章还展示了main函数如何被其他函数调用、
目录
引言：
在讲解完C语言基础的大部分后，你们肯定会遇到很多很多的问题，比如函数调用为什么调用多了会栈溢出，局部变量为什么不初始化会是随机值，还有程序运行时栈的分配到底是怎么做到的等等，通过这一篇的讲解 ，你们就会顿悟了
该篇的内容其实算是拓展了，因为讲解的内容会比之前深入挺多，那么，话不多说，接下来我们进入函数栈帧的创建与销毁详解正篇
1.什么是栈帧
栈帧是什么，简单的说就是空间，那函数栈帧是什么呢，顾名思义，就是给函数分配的空间
2.接触C语言后各种跟栈帧有关的疑问
我们先来总览一下你们遇到一些问题后可能产生的一些困惑
比如 ：
局部变量是怎么创建的
为什么局部变量的值是随机值
函数是怎么传参的
传参的顺序是怎样的
形参和实参是什么关系，为什么说形参是实参的临时拷贝
函数调用是怎么做到的
函数调用结束后又是怎么返回的
当你们知道函数栈帧的创建和销毁后，这部分的的问题就全都迎刃而解了
搞懂函数栈帧的创建和销毁，这是在修炼你们的内功，也就是沉淀，也能更容易搞懂后期更多的知识，因为函数栈帧已经略微涉及底层了
那么，接下来就进入正题
首先，我讲解函数栈帧使用的环境是VS2022的，在不同的编译器下，同一个代码运行时函数调用过程中栈帧的创建是略有差异的，具体细节是取决于编译器实现的
3.相关寄存器和汇编指令
在讲解函数栈帧前，我们需要先了解俩个东西，分别是寄存器和汇编指令
3.1.相关寄存器
寄存器有很多种，比如eax，ebx,ecx,edx，ebp，esp等等
我们要了解函数栈帧的话，我们必须知道俩个寄存器，一是ebp寄存器，二是esp寄存器
这俩个寄存器中存放的是地址，而这俩个地址便是用来维护函数栈帧的
至于具体怎么维护的，我们之后看过程分析便会清晰了
3.2.汇编指令
我们不需要知道全部的汇编指令，只需要知道一部分汇编指令就可以了，接下来过程分析时会用到的汇编指令如下
这边汇编指令只是在我的见解下粗略的讲一下，给你们留个印象
push a 压栈（将a的值压入栈顶）
pop a 出栈（将栈顶的值弹出，并将栈顶的值赋给a）
mov a,b 将b的值赋给a
sub a,b 将a减去b(十六进制)
lea a,b 将b的地址加载到a去
rep stos 从edi的位置开始向下的ecx个空间全部都改成eax的内容
call a 调用a函数
nop 空操作，什么都不干，主要用于消耗一个时钟周期
add a,b 将a的值加b
ret 弹出栈顶的地址，然后跳到那去
4.函数栈帧创建销毁过程分析
首先，我们先来看一下我们将要分析的代码的原码，因为代码越复杂，函数栈帧解析起来就越麻烦，所以我们用最简单的代码来解析函数栈帧
4.1.分析的代码
#define _CRT_SECURE_NO_WARNINGS
#include <stdio.h>
int add(int a, int b)
{
int z = a + b;
return z;
}
int main()
{
int a = 1;
int b = 2;
int c = 0;
c = add(a, b);
printf("%d", c);
return 0;
}4.2.粗略分析
4.2.1.函数栈帧开辟的简单分析

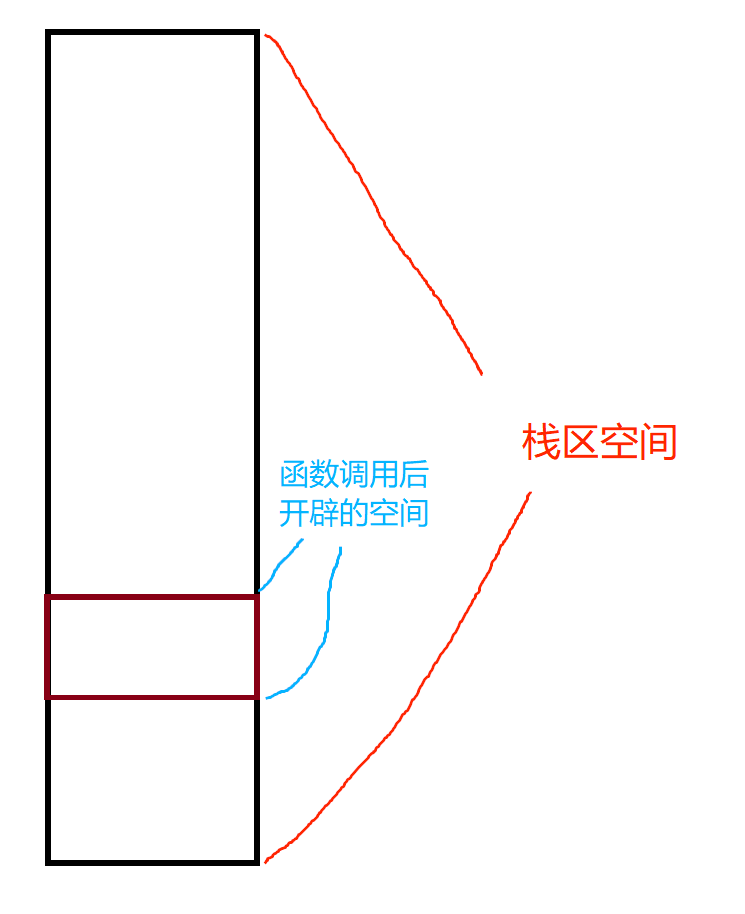

首先，我们都知道，每一个函数调用，都会在栈区开辟一个空间，我们来看图
接下来，我们来看代码，我们现在所学的代码运行时都是先进入main函数，其实main函数也是被调用的，这个我们之后具体会讲，那么，接下来，我们来分析下main函数的函数栈帧
因为这块空间是专门为main函数开辟的，所以称这块空间为main函数的函数栈帧
那么这个空间是怎么维护的呢，就是由我们之前提过的那俩个寄存器来维护的——ebp和esp寄存器，这俩个寄存器存的分别是什么呢，ebp存的是高地址的地址，esp存的是低地址的地址
正在调用哪个函数，esp和ebp维护的就是哪个函数的函数栈帧，esp和ebp之间的空间就是为函数开辟的空间，这是我们要明白的基本的前提
通常我们把ebp叫做栈底指针，esp叫做栈顶指针，为什么这么说呢，栈区的使用习惯一般来说是使用高地址，再使用低地址，从高地址向低地址空间被消耗，如果还想使用空间，相当于在上面使用空间，即靠近低地址的部分使用空间

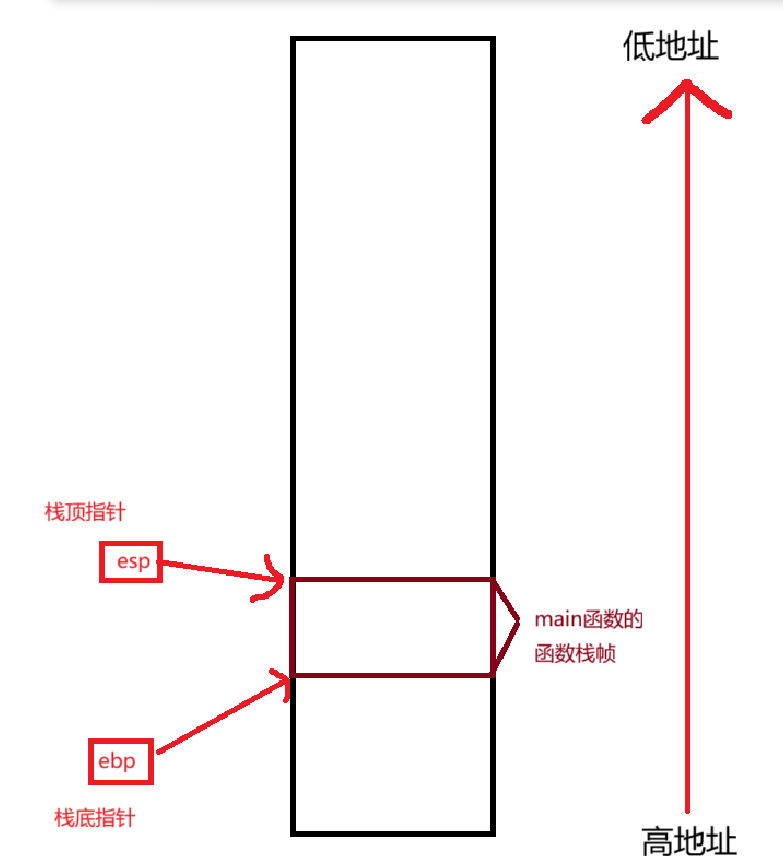

那么，通过这些的讲解，我们就可以对上图进行优化，如图
4.2.2.main函数被谁调用
那么，此时，就会有人有疑问了，为什么main函数也是被调用的呢，又是被谁调用的呢，这在每个编译器下调用情况都不同，我就以VS2022为例，给你们演示一下

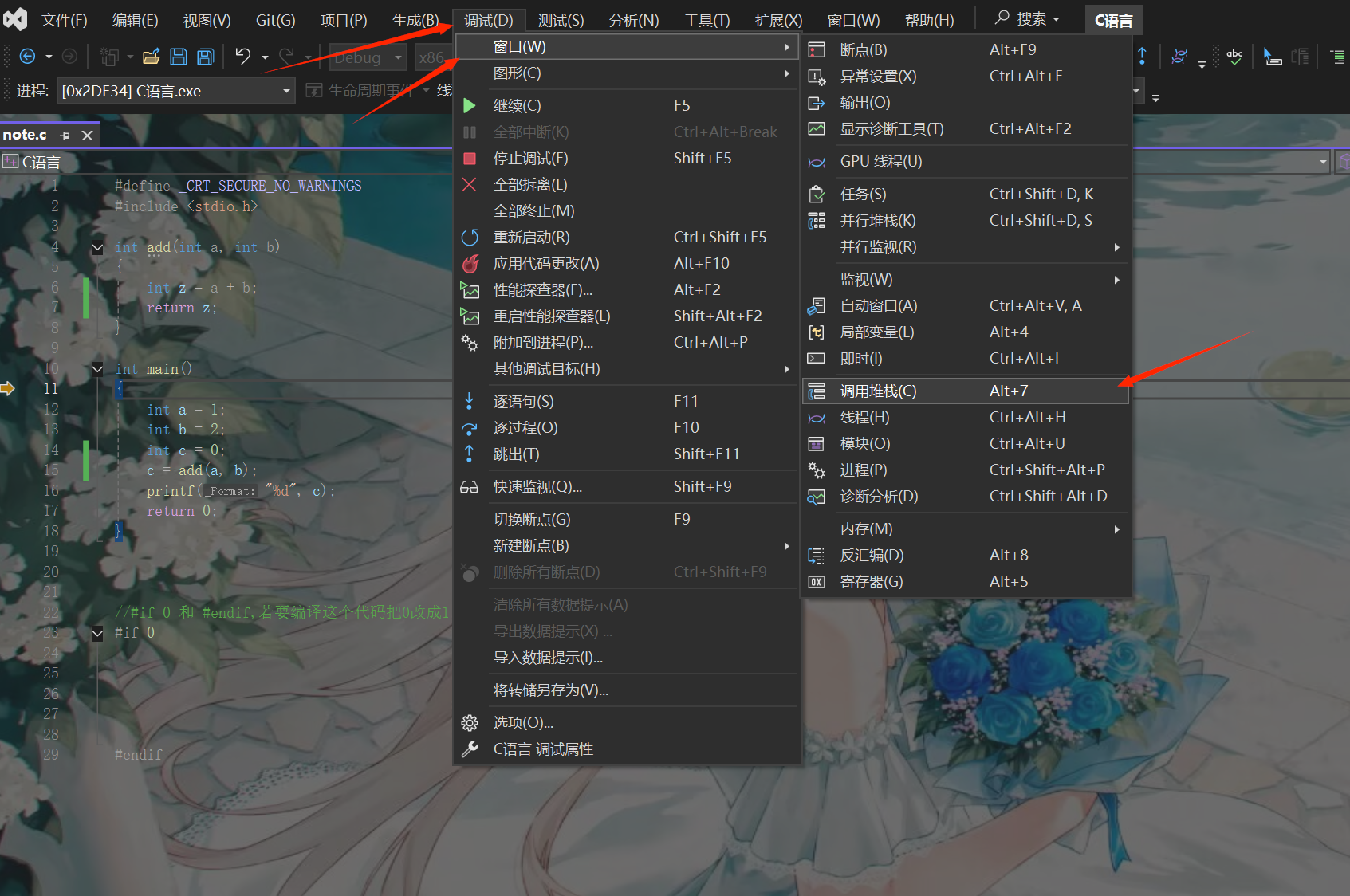

首先，我们F10开始调试后，点击调试--窗口--调用堆栈，如图

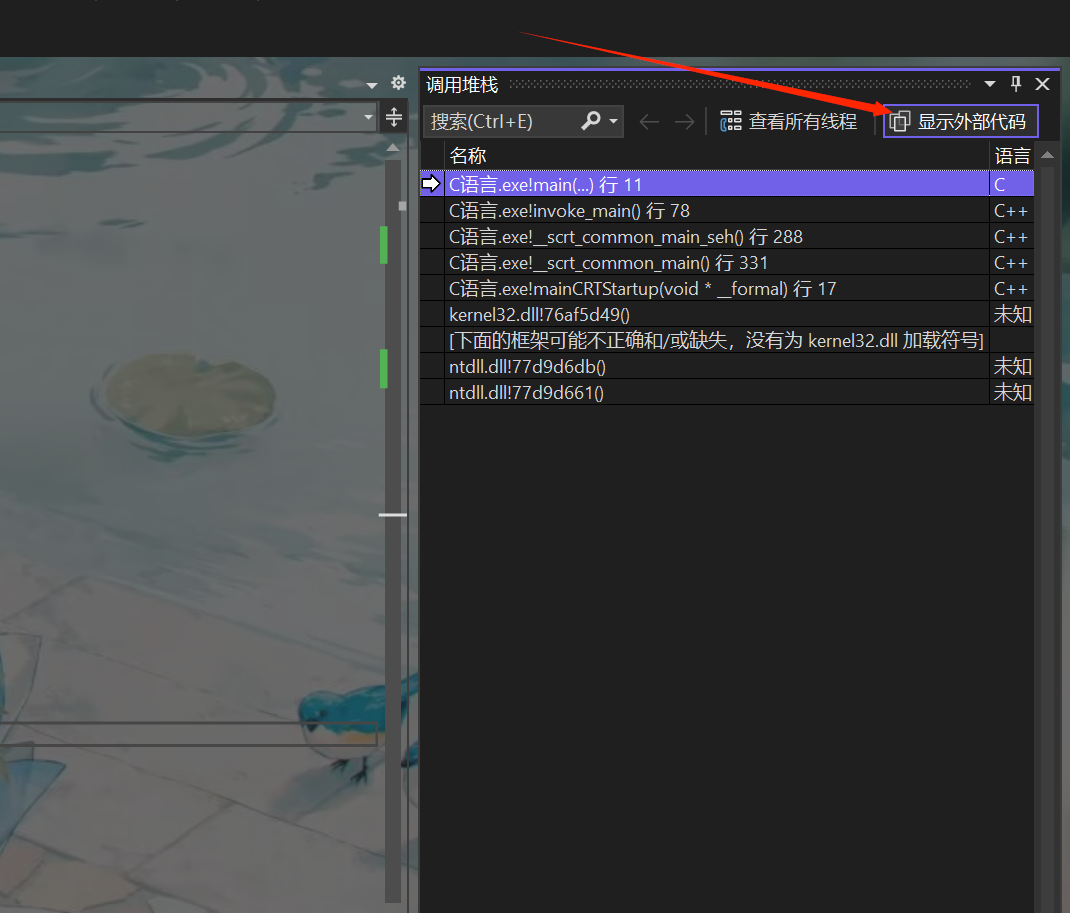

然后再将显示外部代码勾上，此时，到main函数为止的函数调用顺序就都知道了，越下面的函数越早调用，如图
所以，在VS2022的环境下
main函数是被invoke_main函数调用的
invoke_main函数又是被_scrt_common_main_seh函数调用的
_scrt_common_main_seh函数又是被_scrt_common_main函数调用的
_scrt_common_main函数又是被mainCRTStartup调用的
虽然中间调用的函数每个版本下的编译器可能都不一样，但我用多个不同版本试了一下，发现开始的函数基本都是mainCRTStartup
那么 ，这个main函数被谁调用能否可以验证呢
其实是可以的，我们只需要双击对应的调用堆栈就可以了，那么我们来验证一下

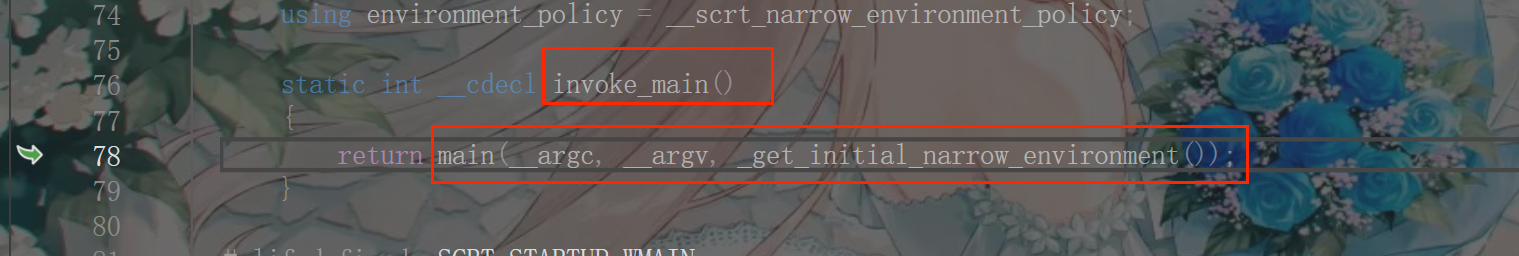

首先，main函数被invoke_main函数调用已经没问题了，如下图

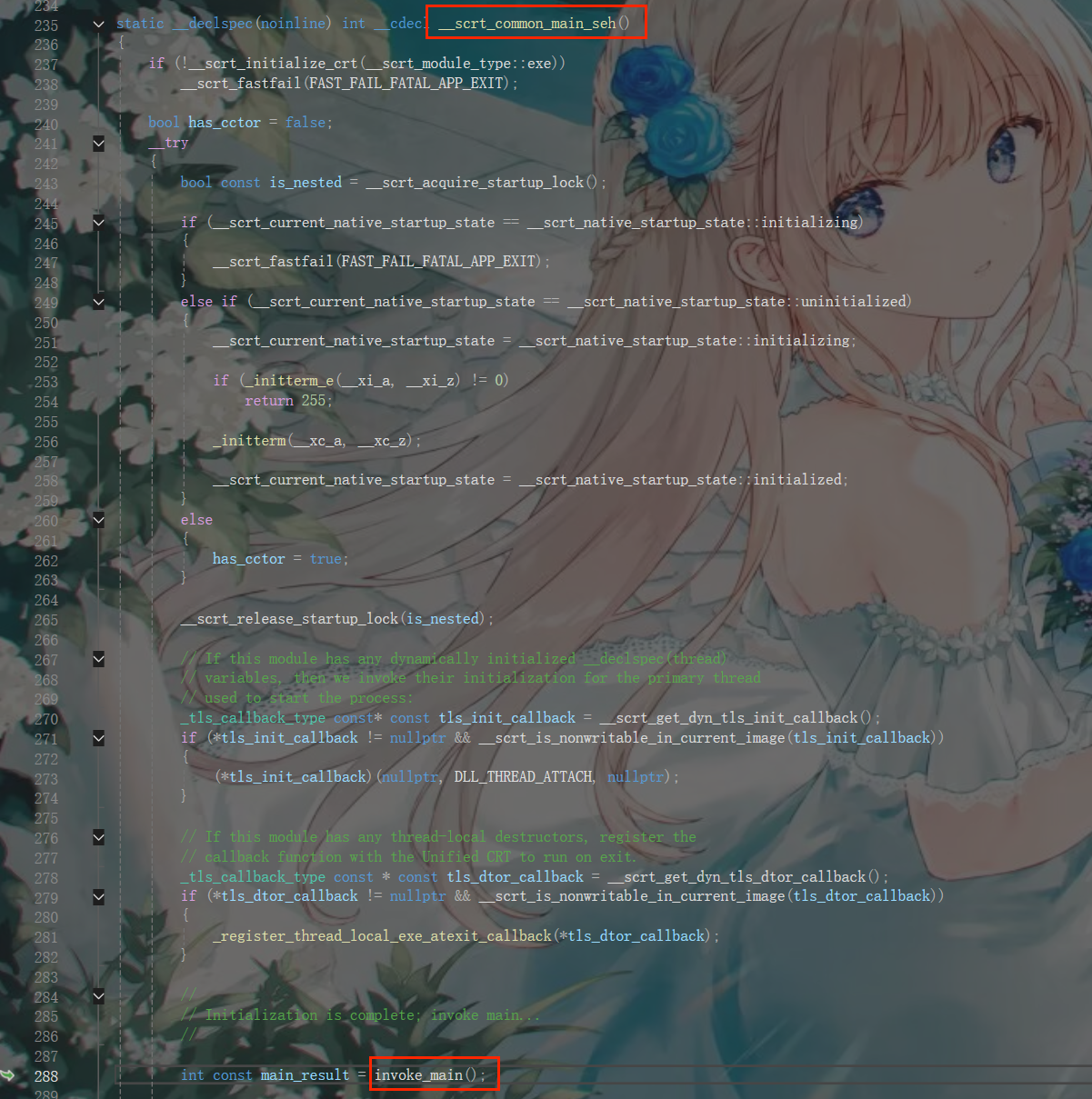

接下来，我们再来验证invoke_main函数是否被_scrt_common_main_seh函数调用，如下图
接下来，我们再来验证_scrt_common_main_seh函数是否被_scrt_common_main函数调用，如下图

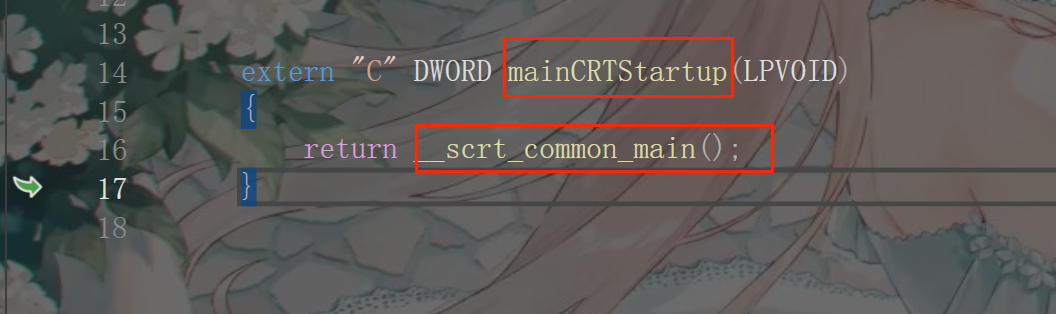

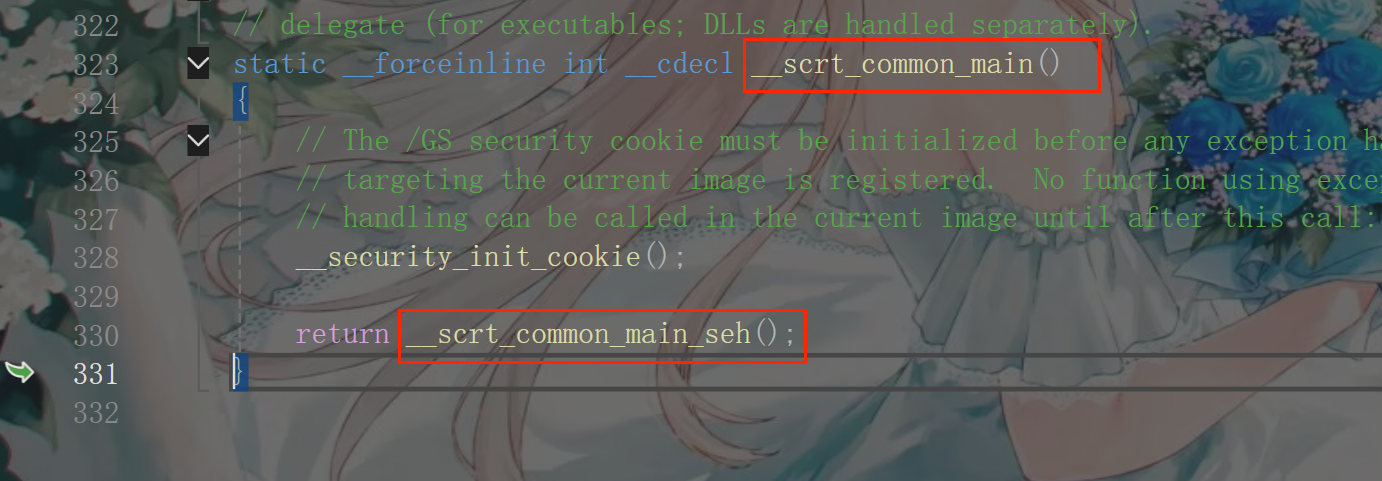

最后，我们再来验证_scrt_common_main函数是否被mainCRTStartup调用，如下图
那么main函数被谁调用的顺序我们就研究完了
4.2.3.总结

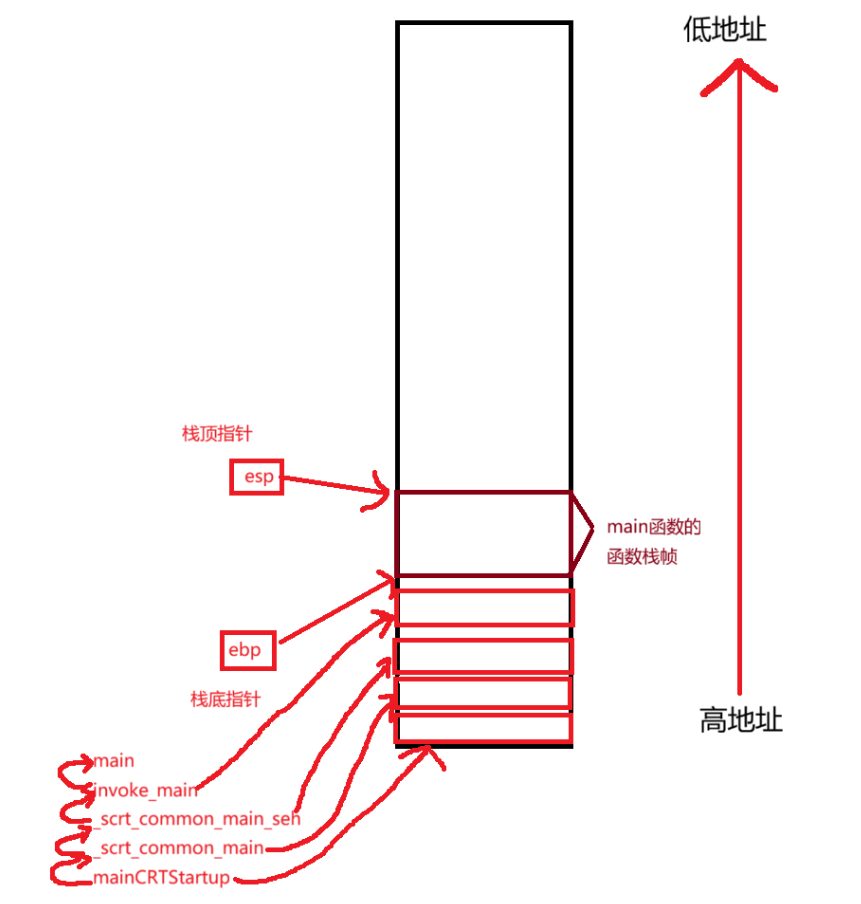

经过上面的分析，我们就又可以对图进行优化了，因为最先调用的函数所开辟的空间的地址是在最高的，在该函数里调用函数，空间会往下延伸开辟，即（向低地址开辟），所以开始时候的栈帧分配就如下图了，这也解释了为什么一直函数递归会导致栈溢出，因为一直往下申请空间，栈空间不够了，自然就栈溢出了
那么，接下来，对于函数栈帧的创建你们肯定已经有了大概的了解，但是至于具体的函数栈帧是怎么创建的，函数栈帧又是怎么销毁的，esp和ebp又是怎么维护函数栈帧的，等等，这些我们都还不知道，那么，接下来我们就通过4.1当中的代码来进入深度讲解
4.3.深入分析（汇编角度）
那么，接下来我们就来深入的分析一下函数栈帧的创建与销毁的过程

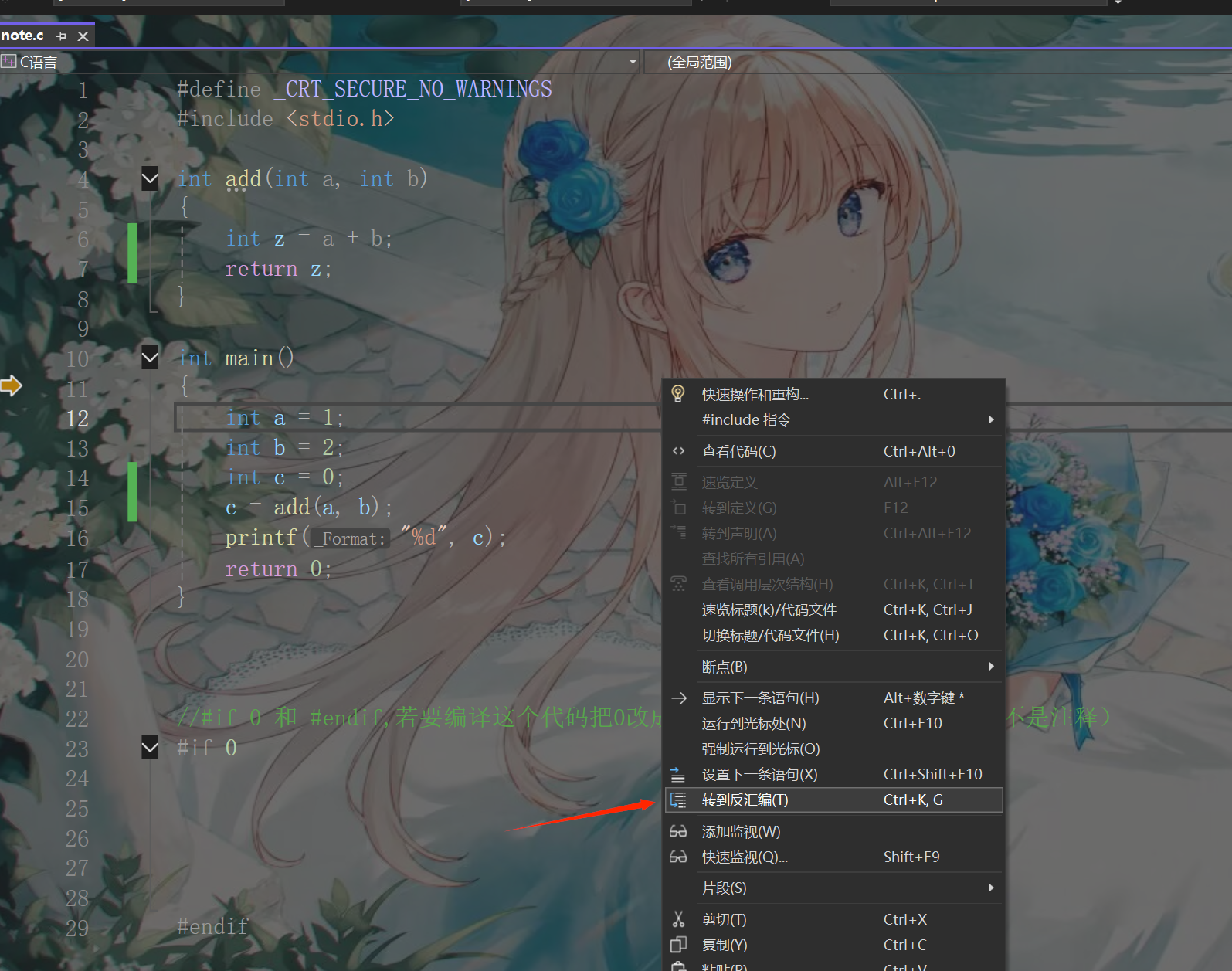

首先，我们开始调试后，鼠标右击，然后进入反汇编，因为我们是通过汇编代码来了解这个程序是怎么运行的，如下图（鼠标右击最好在调试箭头那一行右击）

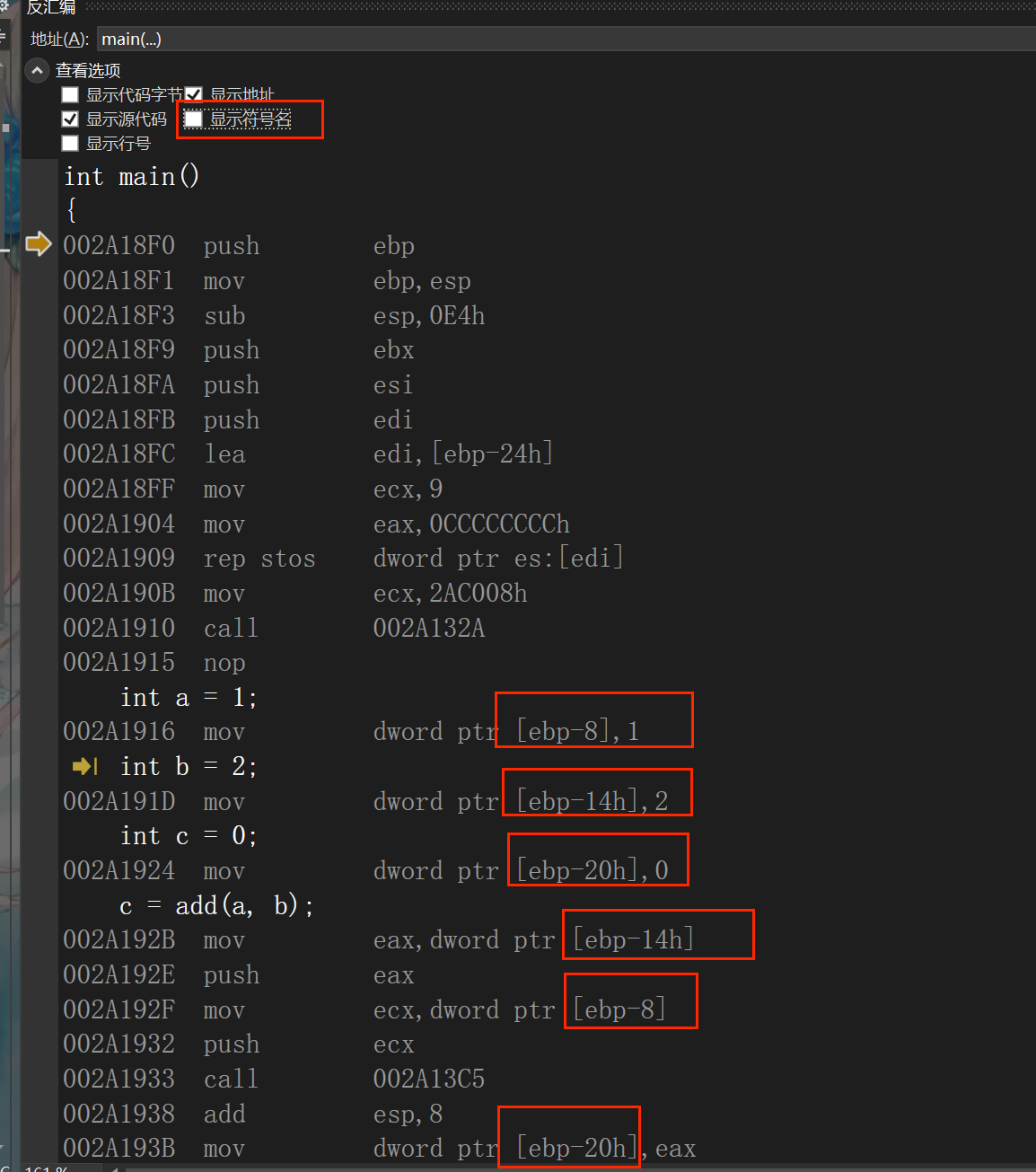

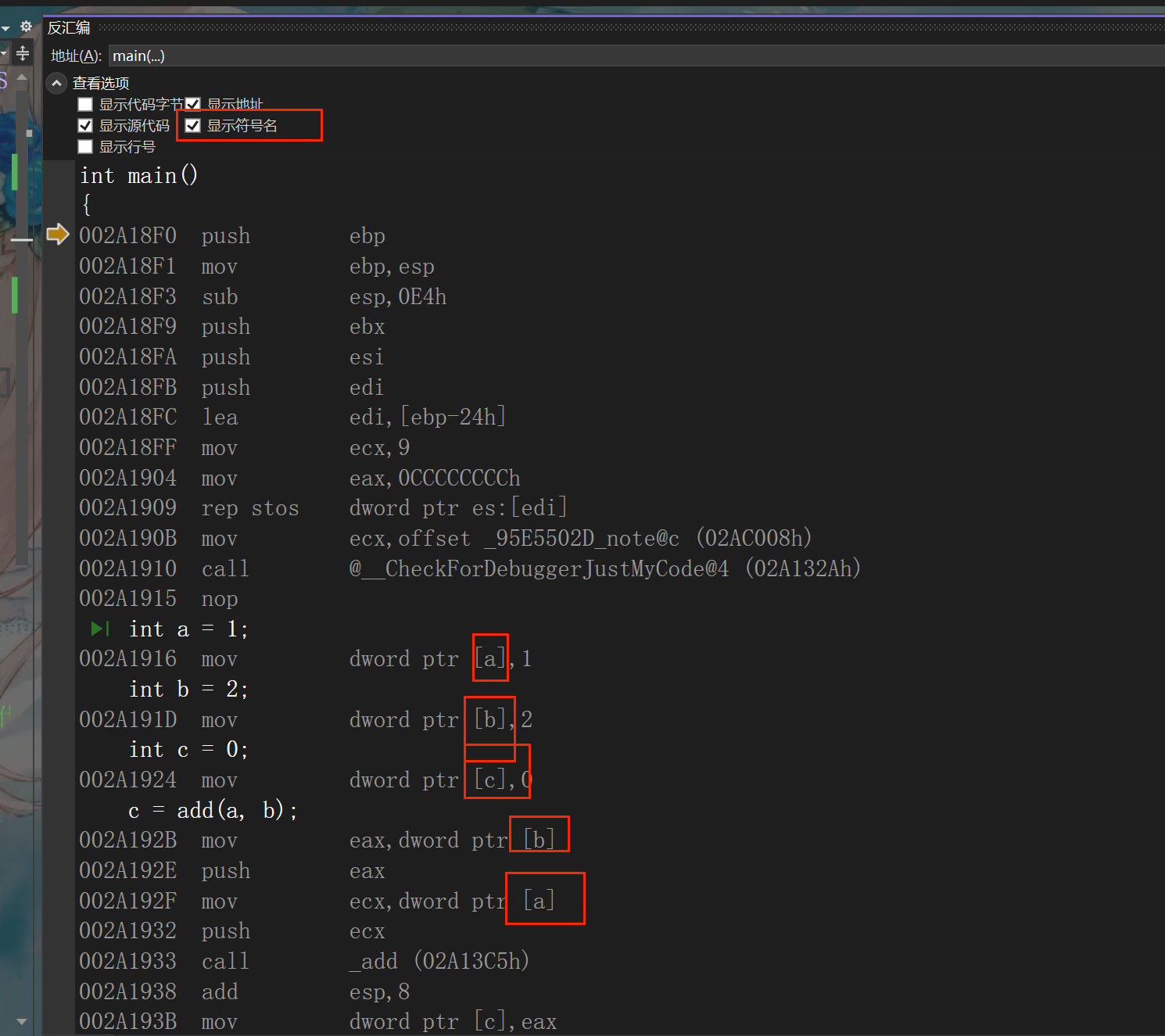

汇编代码出现后，可以把反汇编选项的显示符号名去掉，这样就会显示地址，而不是显示符号了，看起来更清晰（因为我们要看具体的地址来分析内存的布局），如下图
那么，接下来，我们就开始一步步进行分析，我将函数栈帧的创建和销毁分为了三个大块，分别是main函数部分，add函数调用创建栈帧部分，add函数栈帧的销毁与返回部分，接下来，我们一块一块来看
4.3.1.main函数
4.3.1.1main函数栈帧的开辟

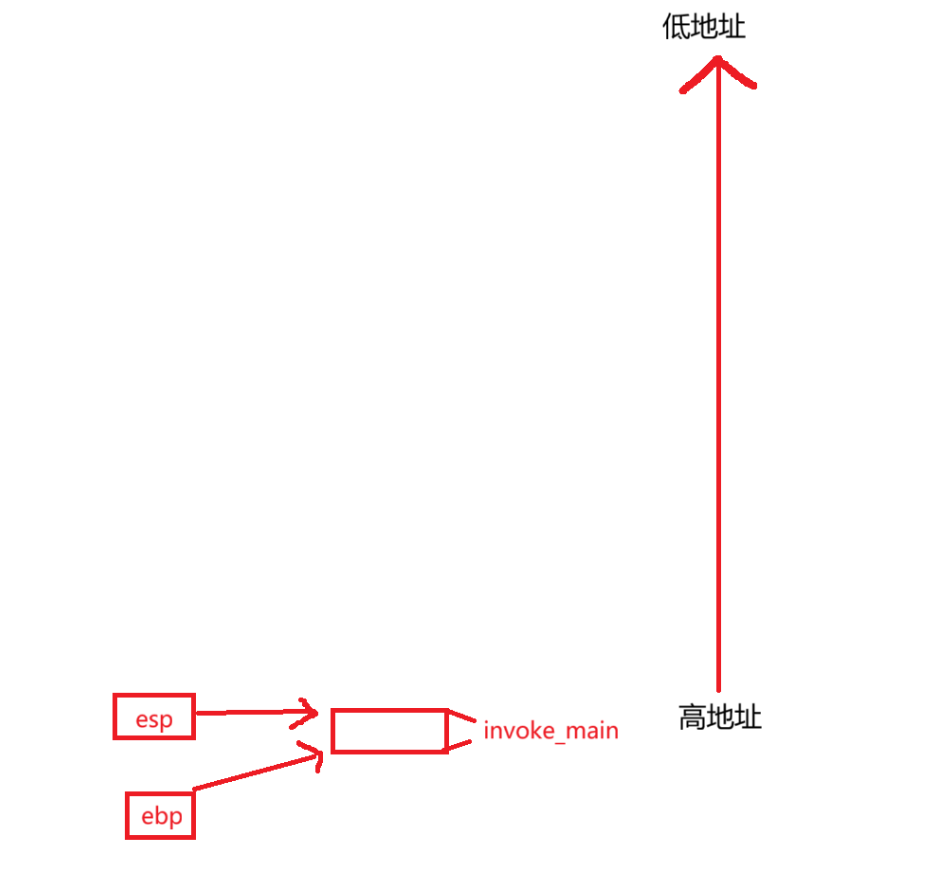

在没有调用main函数之前，空间是这样的（只看调用main函数的函数，更前面的函数就不画了，因为最后面讲解没影响），如下图
在进入main函数之前，esp和ebp维护的是调用main函数的那个函数

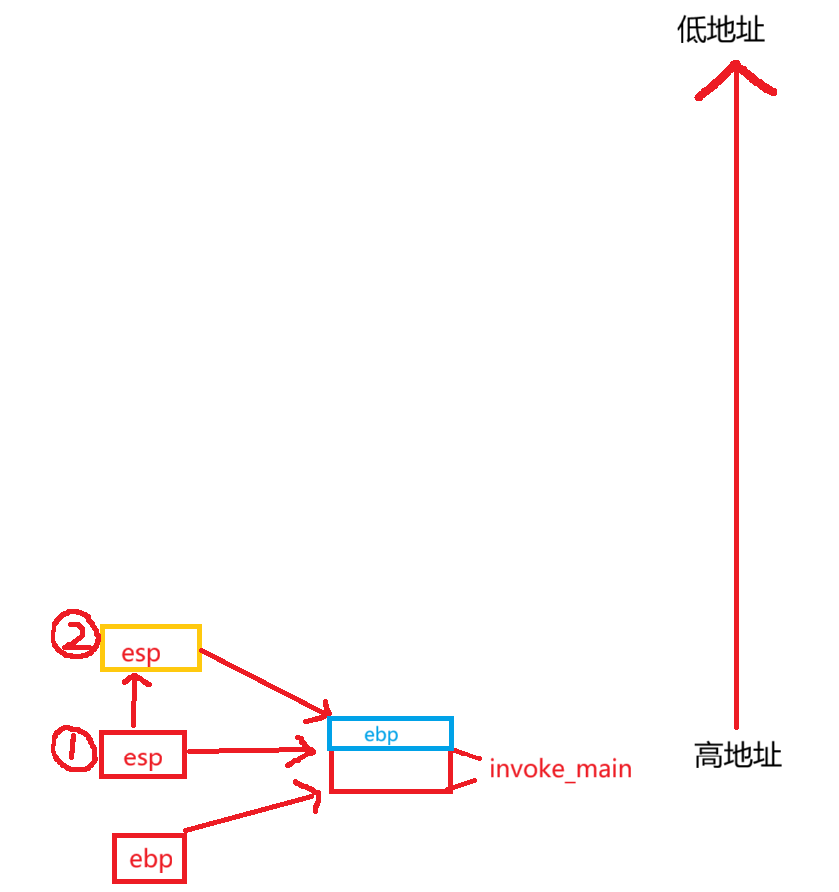

调用main函数后刚开始的操作（push）是压栈操作，push ebp就是将ebp的值放到了栈里，这个ebp的值是调用main函数的函数的ebp，push完后esp就会从1位置到2位置，如下图

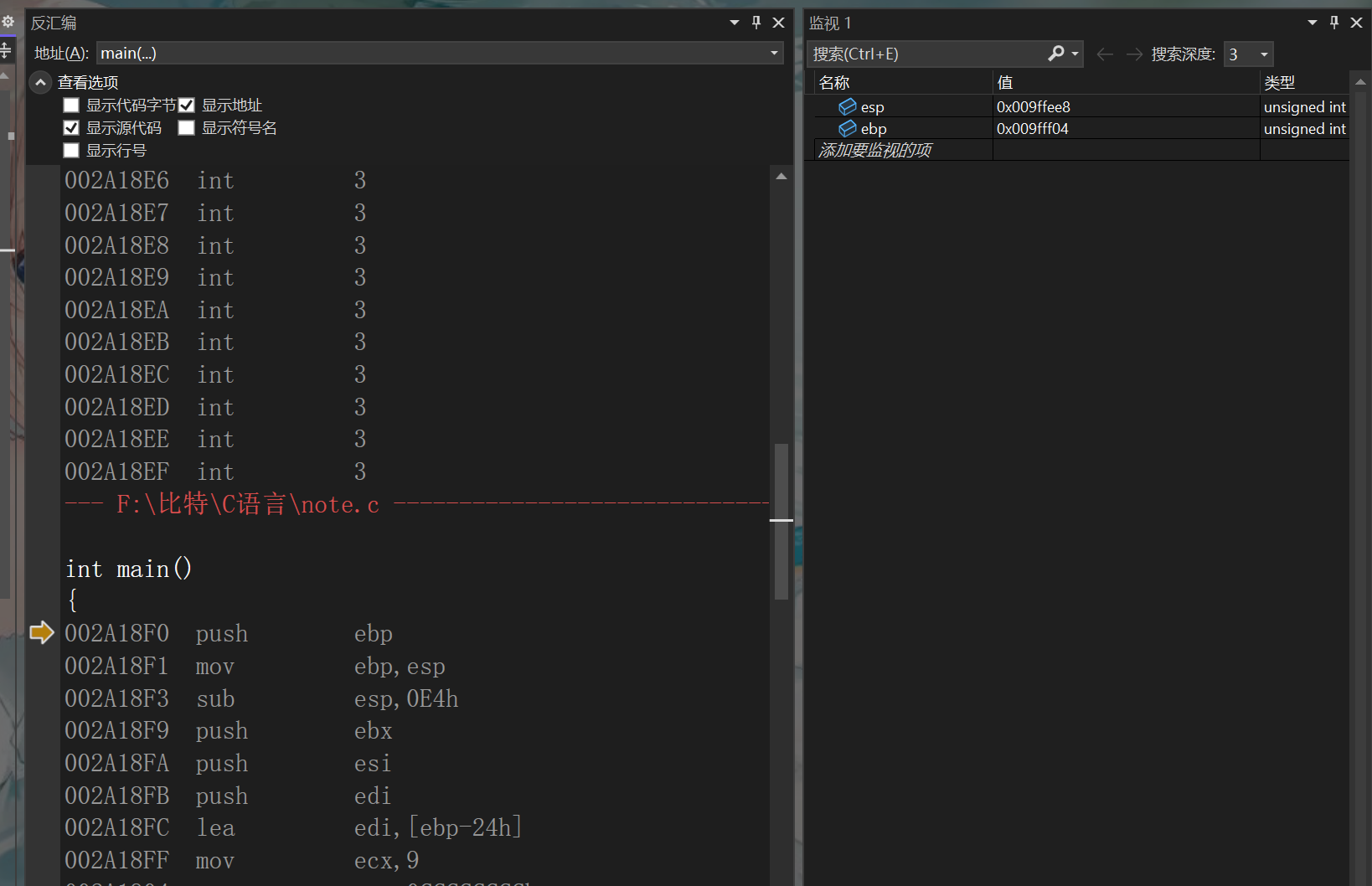

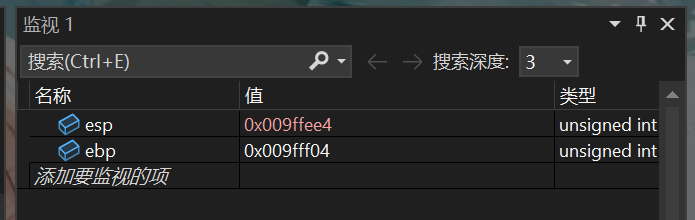

因为esp维护的是栈顶，这个也可以通过监视来观察，在监视窗口直接输入esp和ebp就可以了在执行push前，esp和ebp分别如图
当我们F10一走（先点汇编代码的部分，再按F10，不然会走主代码了），esp的值就变小了，因为esp维护的是低地址，所以拓展会向低地址拓展，如图
我们可以发现，push走完后esp的位置向低地址走了4个字节
通过监视能知道是有东西压进去了，但此时你并不能通过这么点信息就能看出压进去的值是ebp的值。

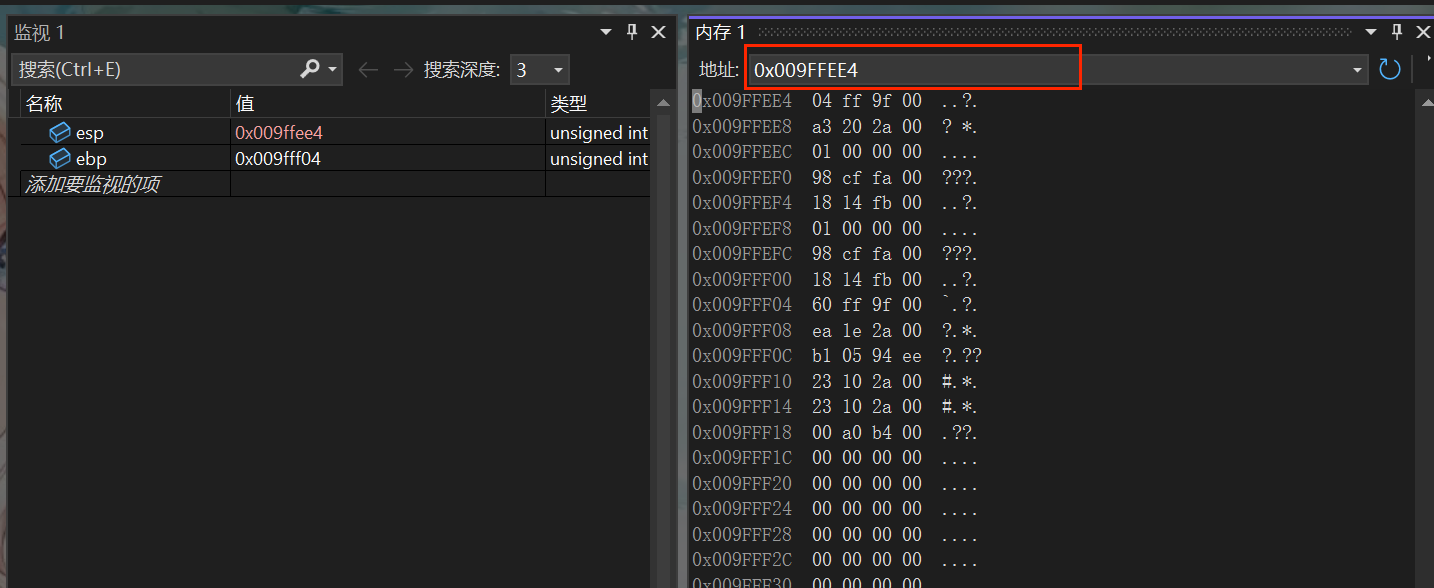

如果此时你依旧不清楚内存里是否真的压进去了，我们可以通过调试窗口内存来观察，直接搜esp就可以了，如图

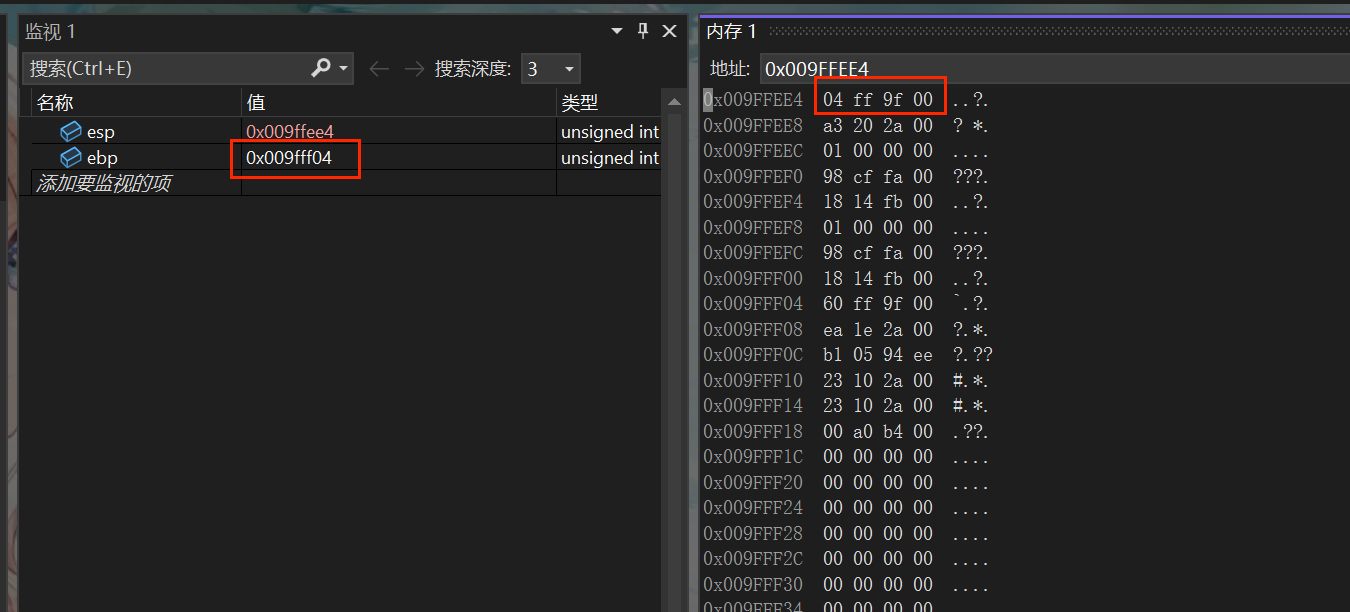

那么因为push完后，esp指向的是ebp的值，那么我们来看，ebp的值是009fff04，我们再来看esp指向的第一个值也是00 9f ff 04(倒着读），如图
所以确实把这个值压进去了

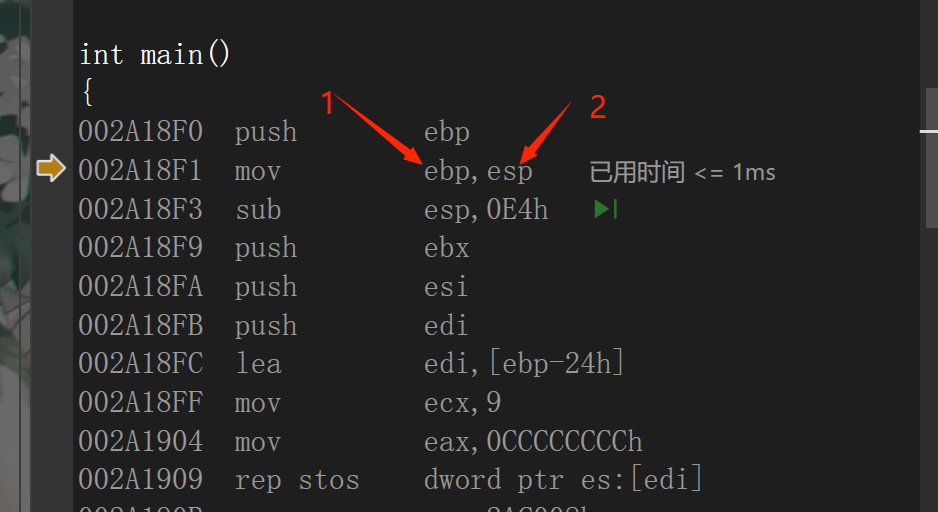

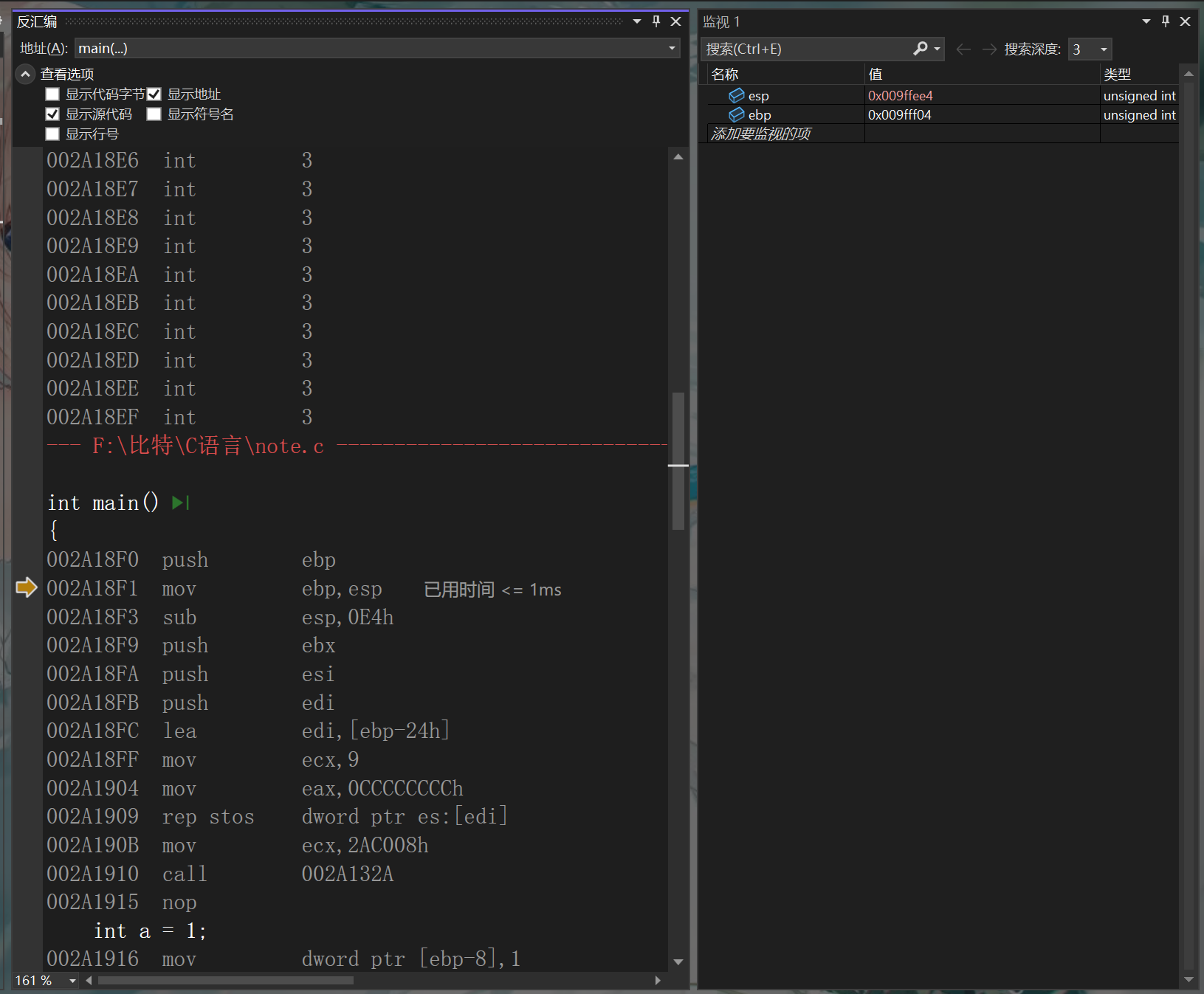

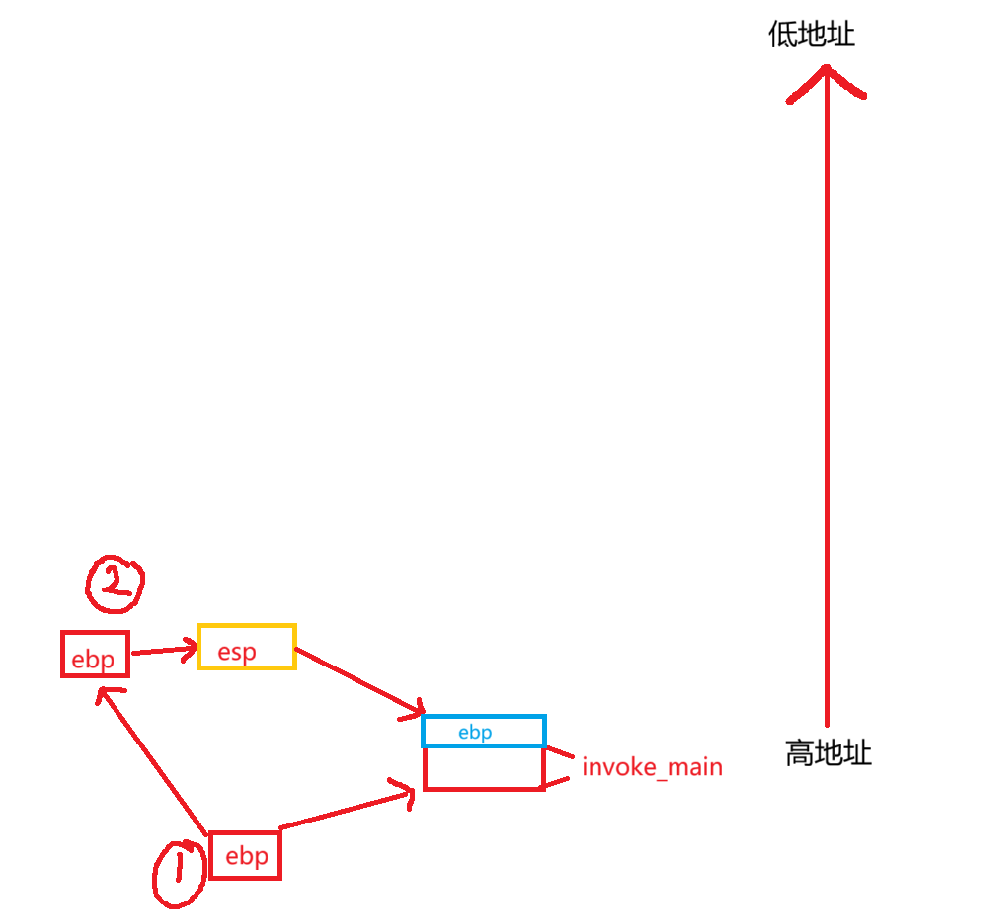

接下来是mov的指令，mov的指令就是把2号位的值赋值给1号位，如图
既然把esp的值给了ebp，就相当于ebp指向的是esp指向的位置，通过图来看的话会更明显，如图，ebp从1位置到了2位置

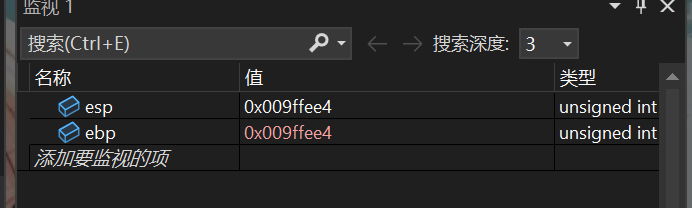

我们也可以通过值的监视来看到变化，mov前
mov后

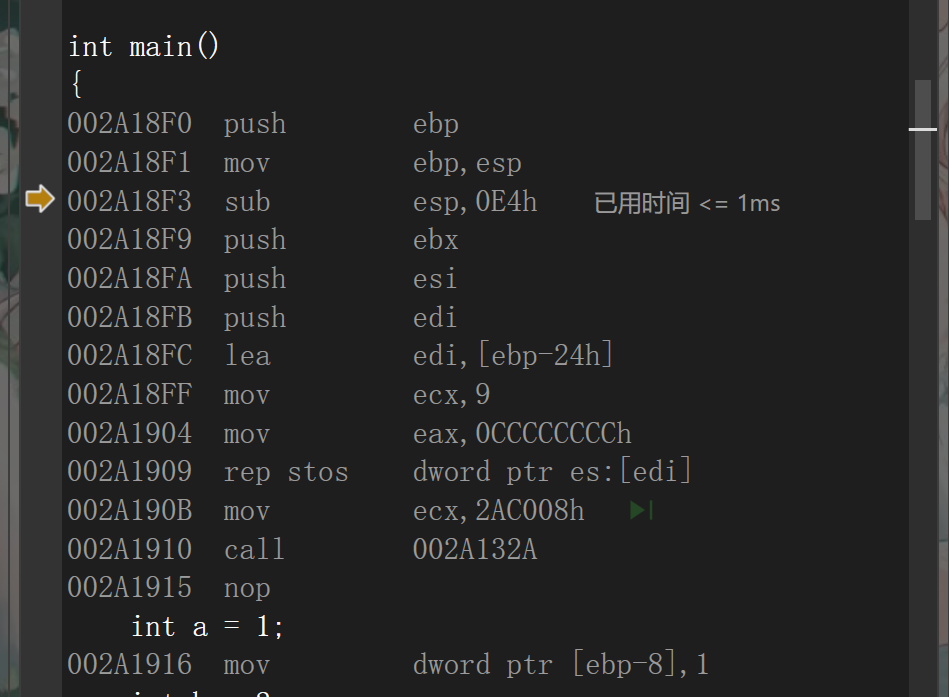

接下来我们来看下一步，sub就是减，如图就是esp减去0E4h

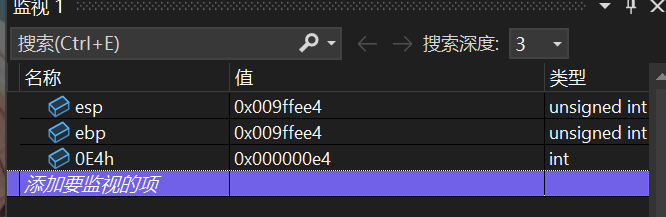

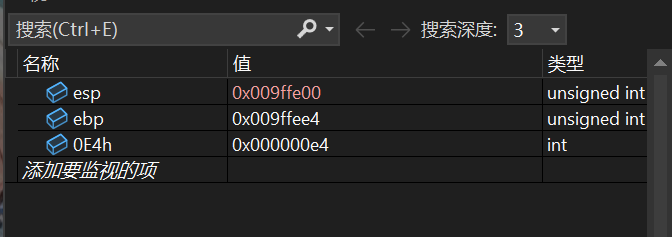

0E4h是个十六进制数，如果想知道，只需要监视里放入这个就可以看了，如图，十进制下就是228
我们来看sub前后即可
sub前
sub后

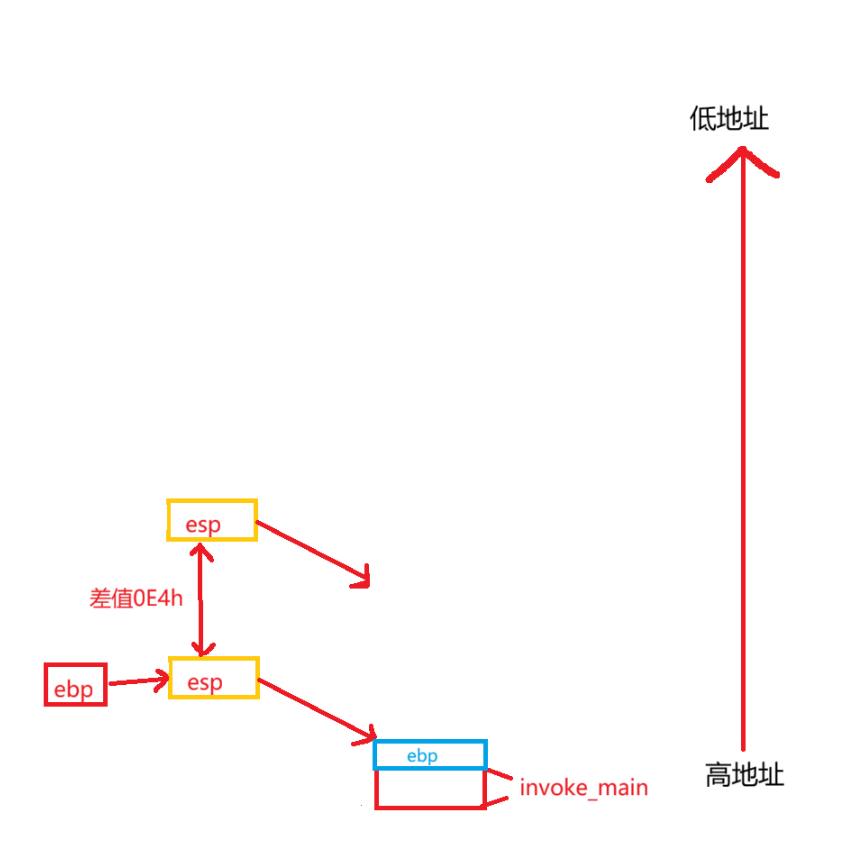

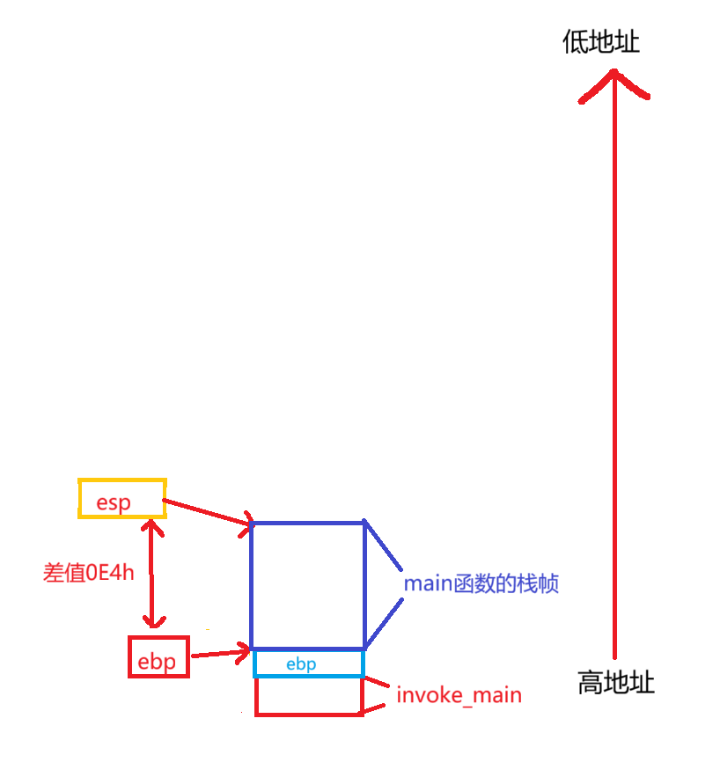

这意味着什么呢，这意味着esp所指向的位置已经变了，我们来通过图来看一下
这样ebp和esp所维护的栈区域就变了
这块深蓝色的空间就是为main函数预开辟的空间
这个时候我们可以看一下esp和ebp在哪里，这样我们就可以知道编译器给main函数预开辟的空间有多大了

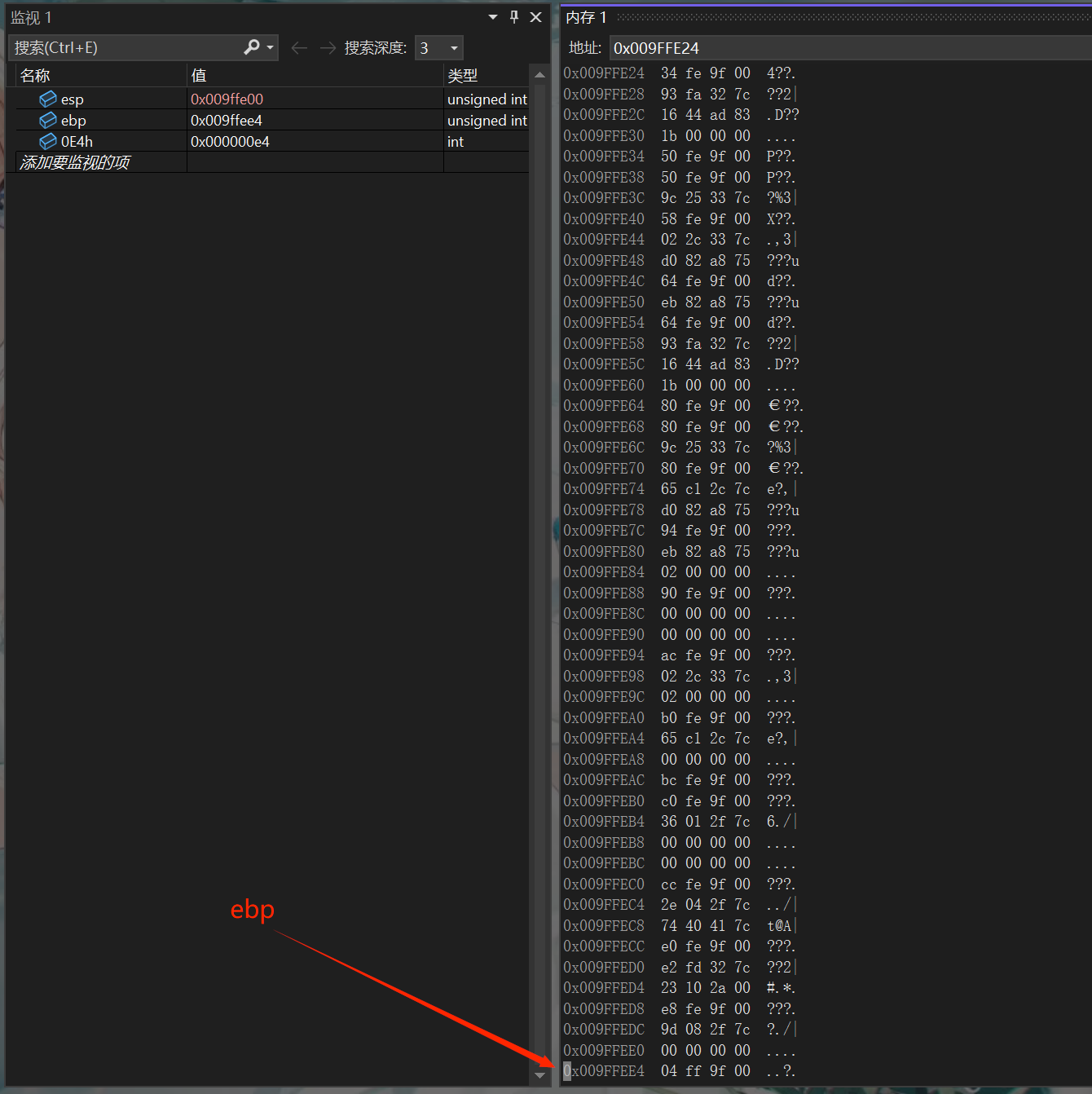

因为内存监视里面的布局是和我们图里一样的，即越往下地址越高，所以我们可以在内存中先找到ebp的位置，然后往上找esp的位置

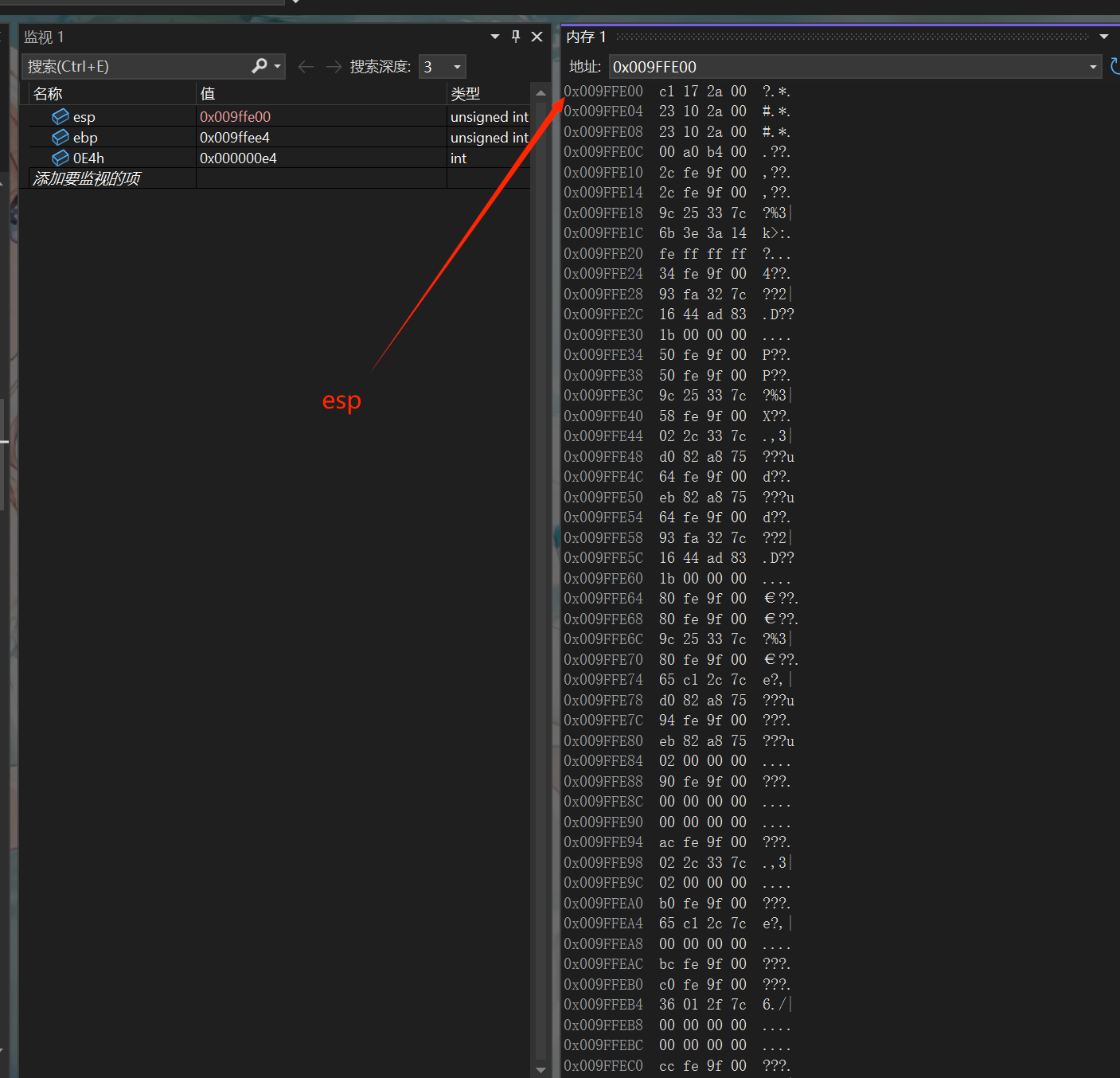

如图（我们可以发现，给main函数预开辟的空间还是挺大的）
这一块的空间都是为main函数预开辟的，每次为main函数开辟多少空间我们是不知道的，是由编译器决定的，但是我们是可以通过计算来算出开辟了多少空间的，即上一步的sub

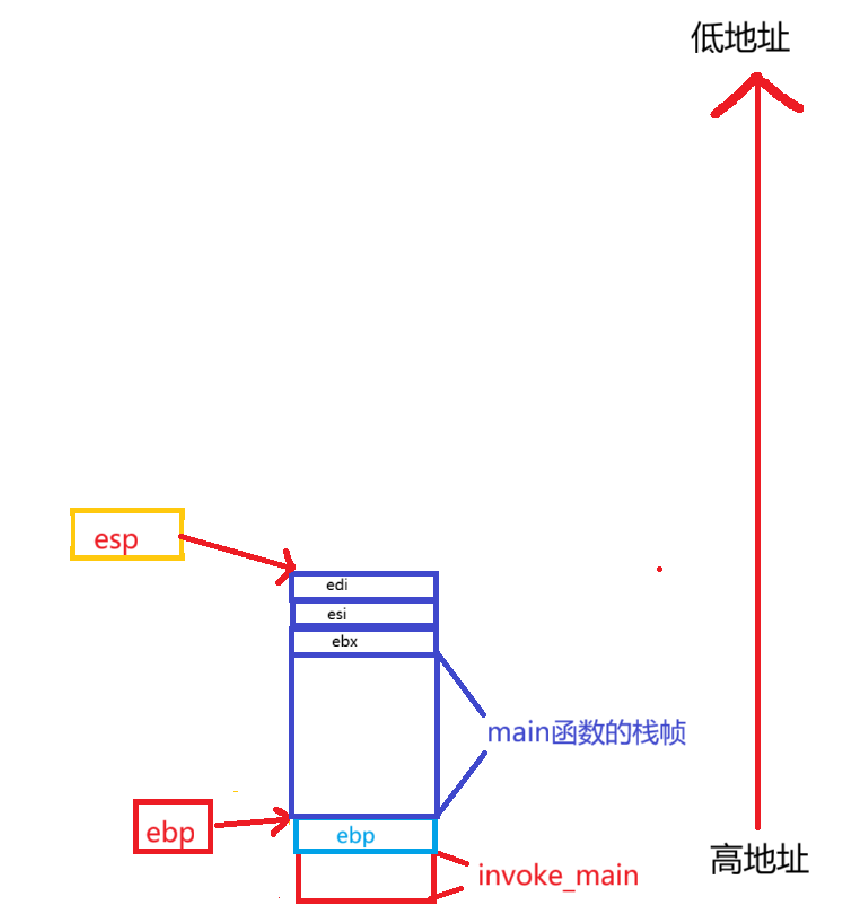

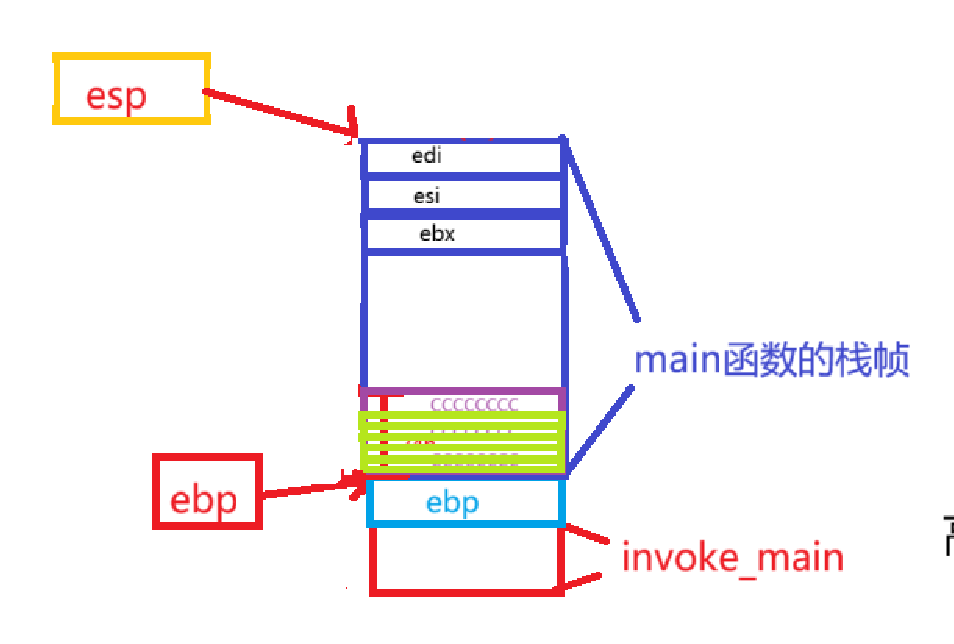

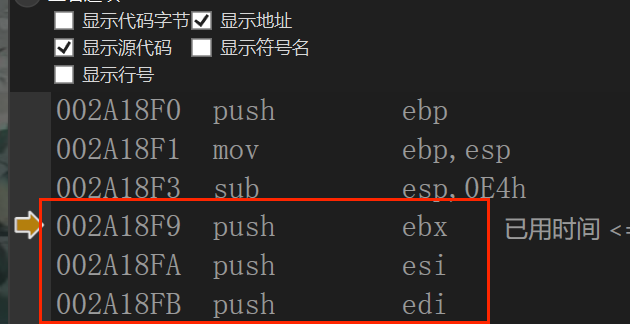

之后紧接着就是三个push，就是给栈顶上压了三个元素ebx，esi，edi，至于这三个元素代表了什么不用管，每一次的push，esp的值都会往上挪，这三步push操作完后的空间如图

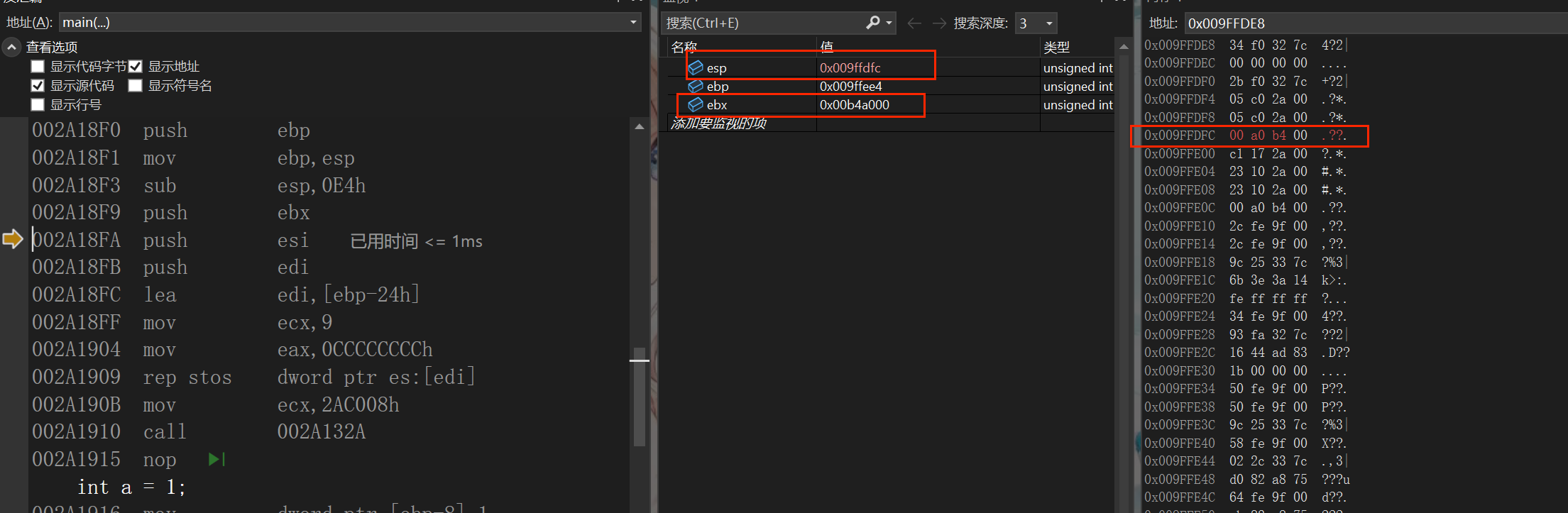

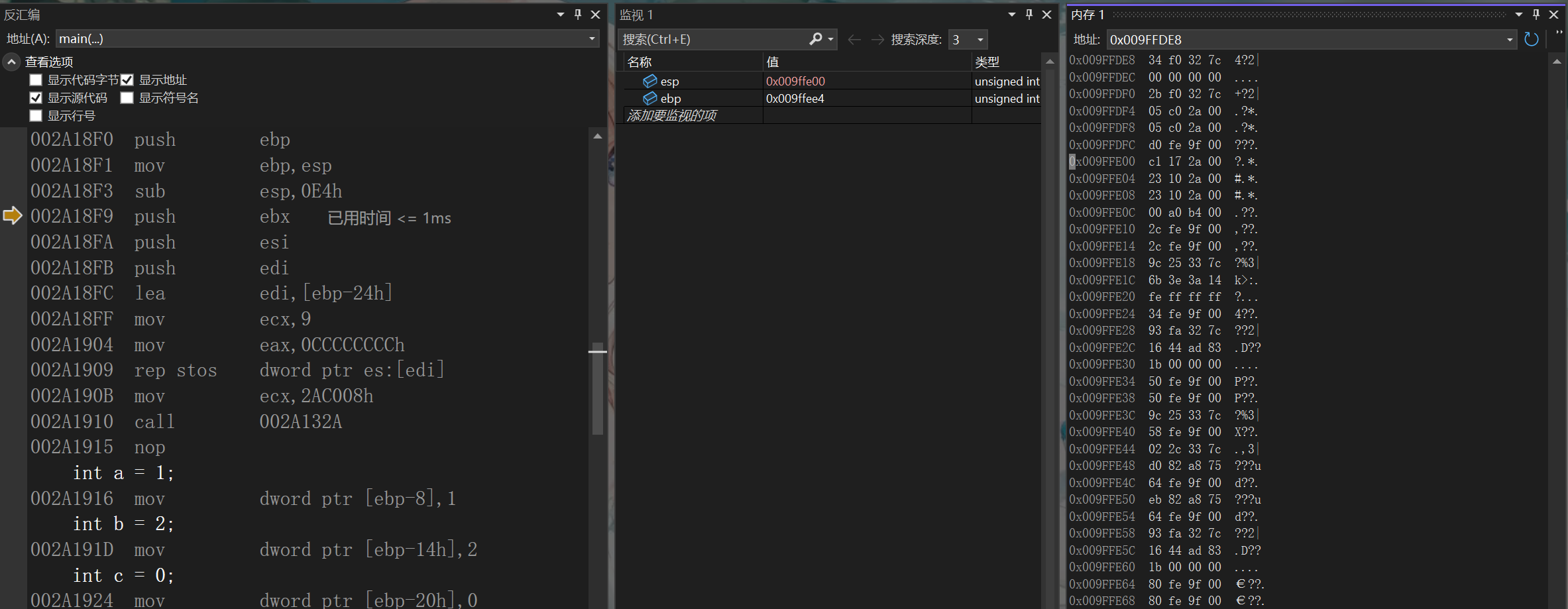

当然，我们也可以通过监视来看到变化，如下
push前

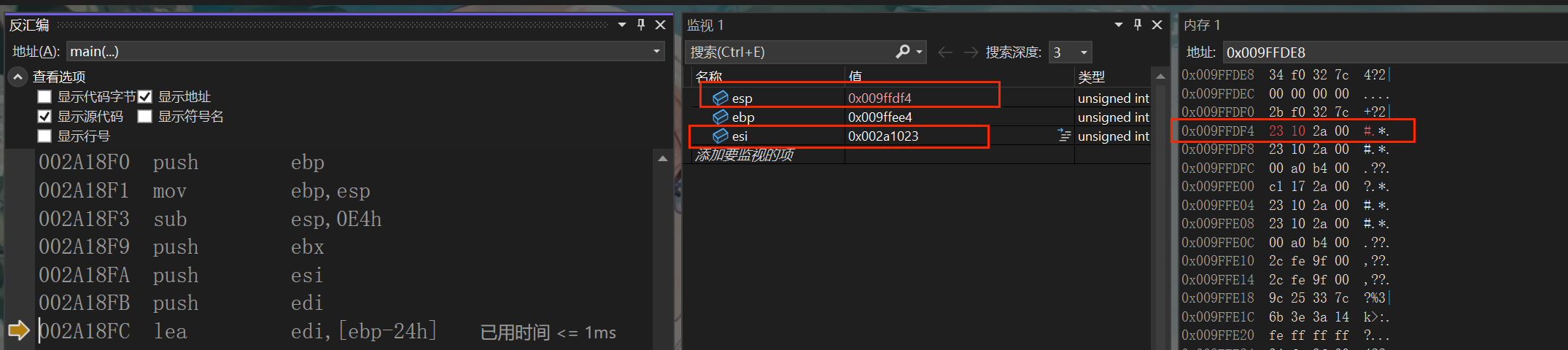

push第一次（ebx）

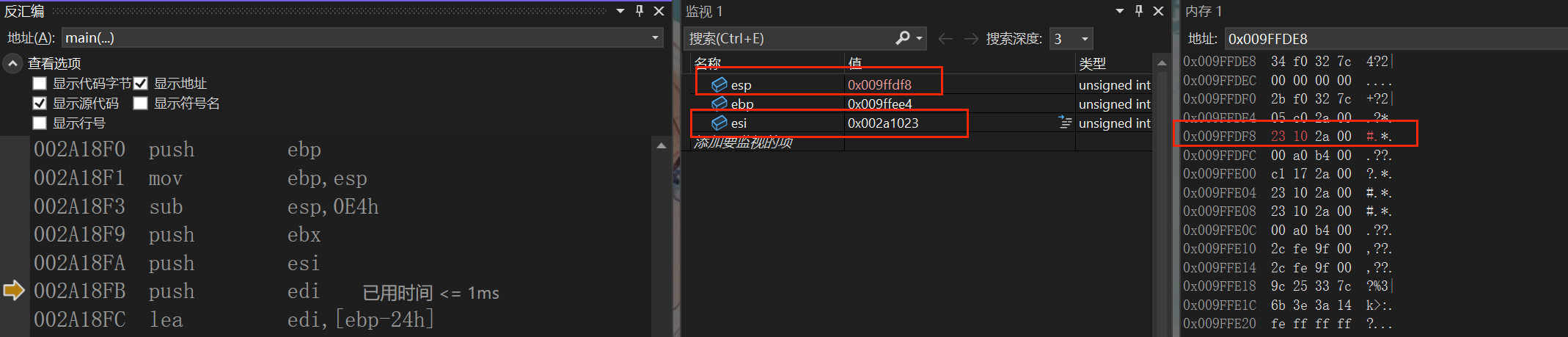

push第二次（esi）
push第三次（edi）

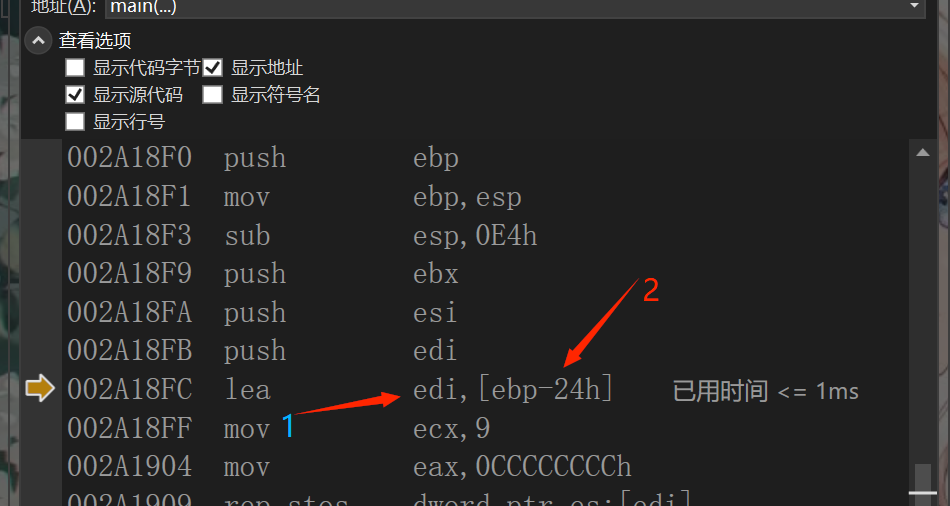

接下来的lea是load effective address（加载有效地址），他的作用就是将2的地址加载到1中去，如图

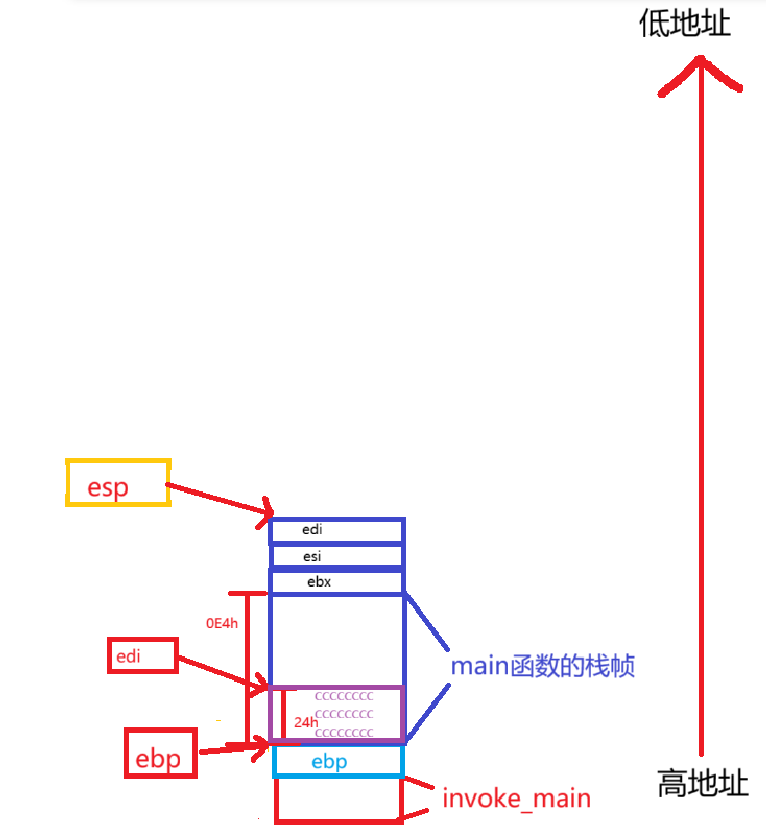

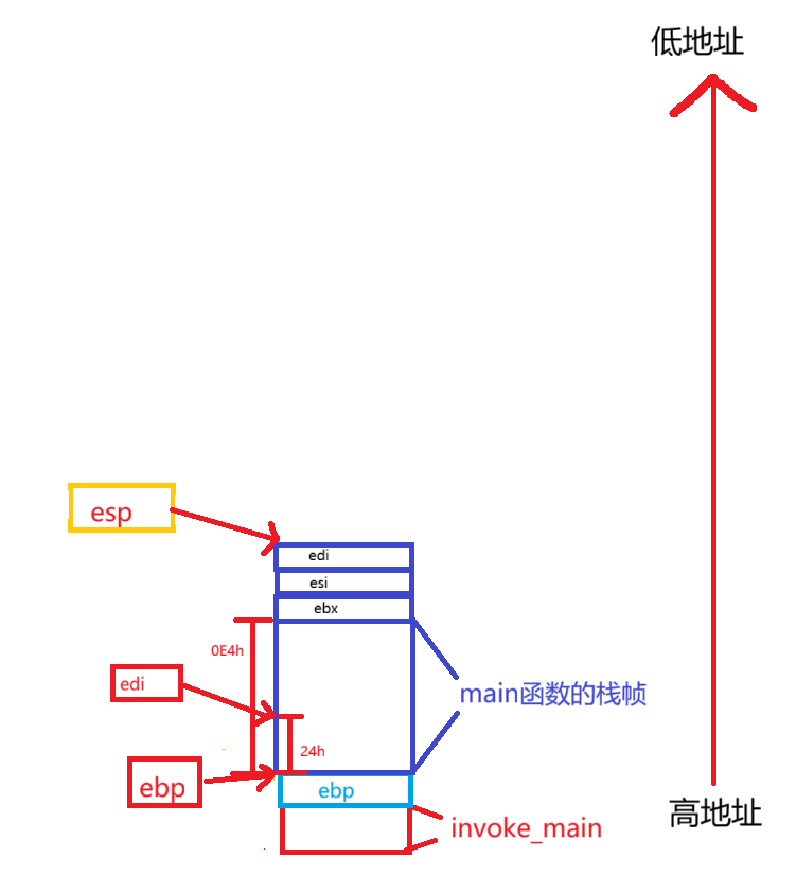

就相当于是个edi放了一个地址，那么空间分布图就变了，如图

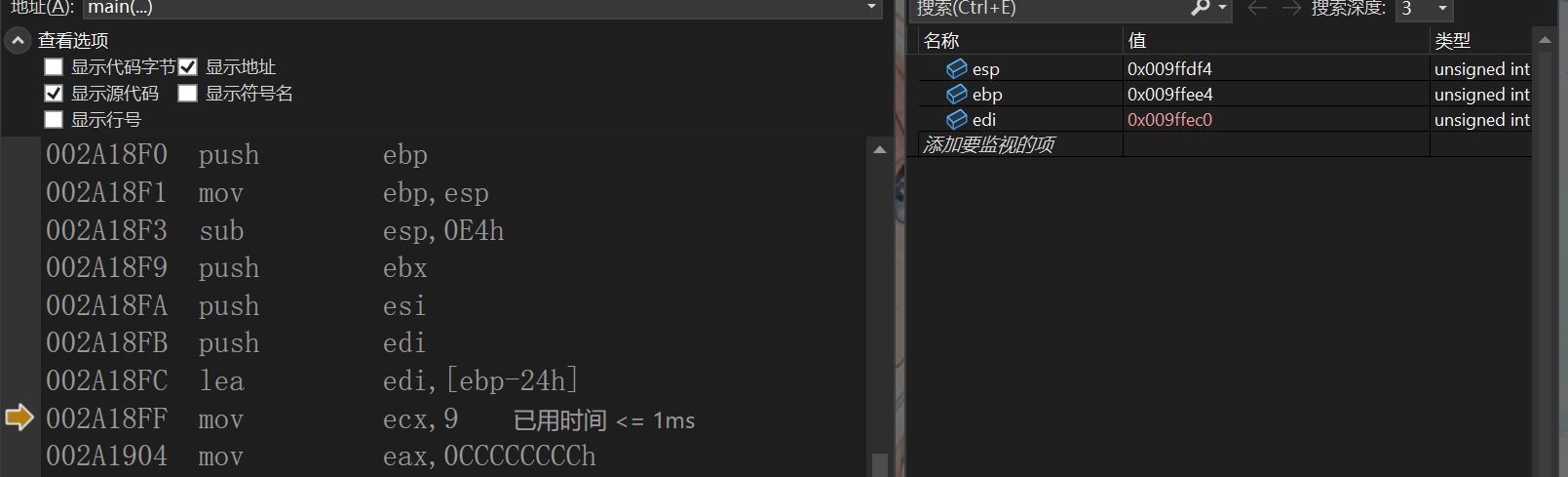

所以这步走完，edi的地址会变，我们来看

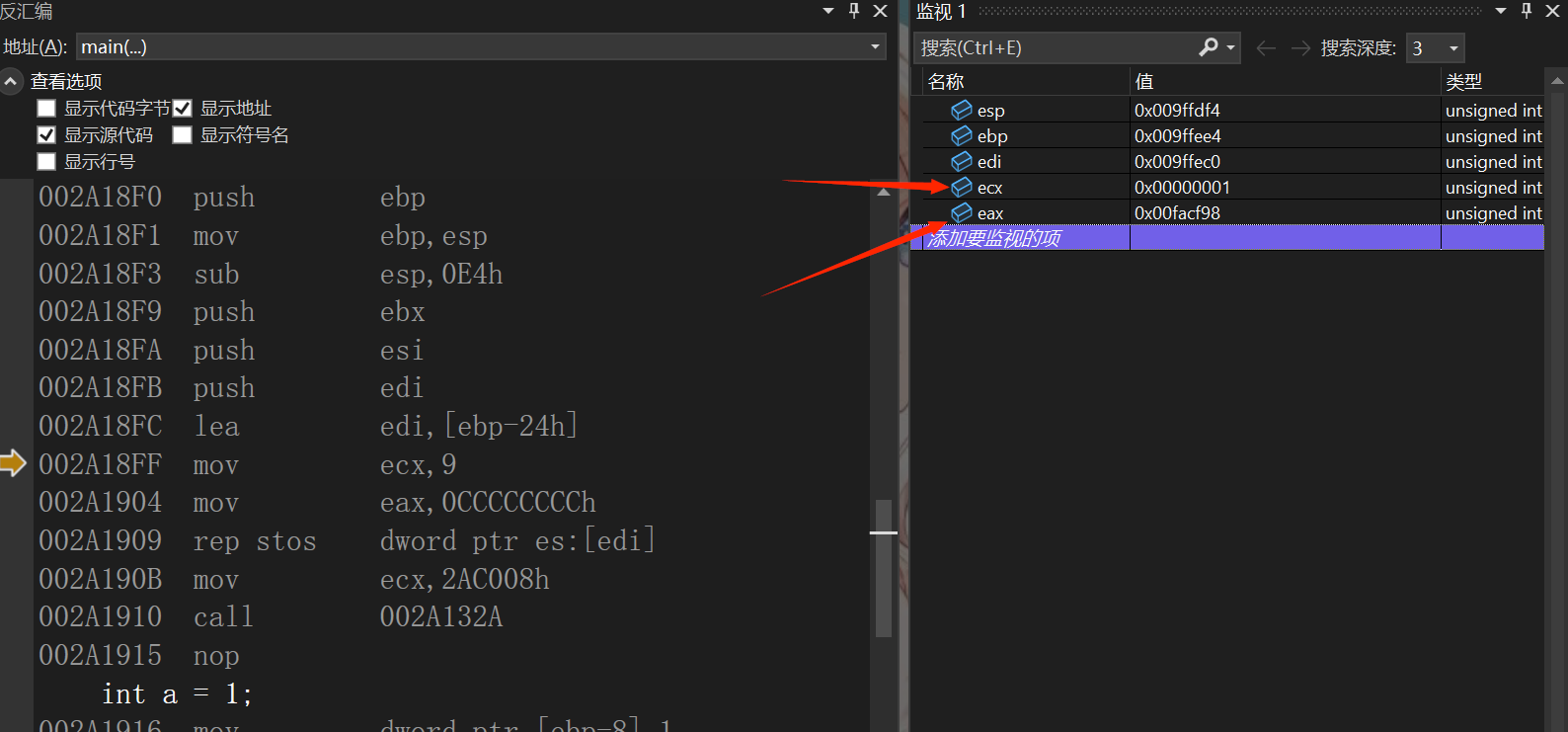

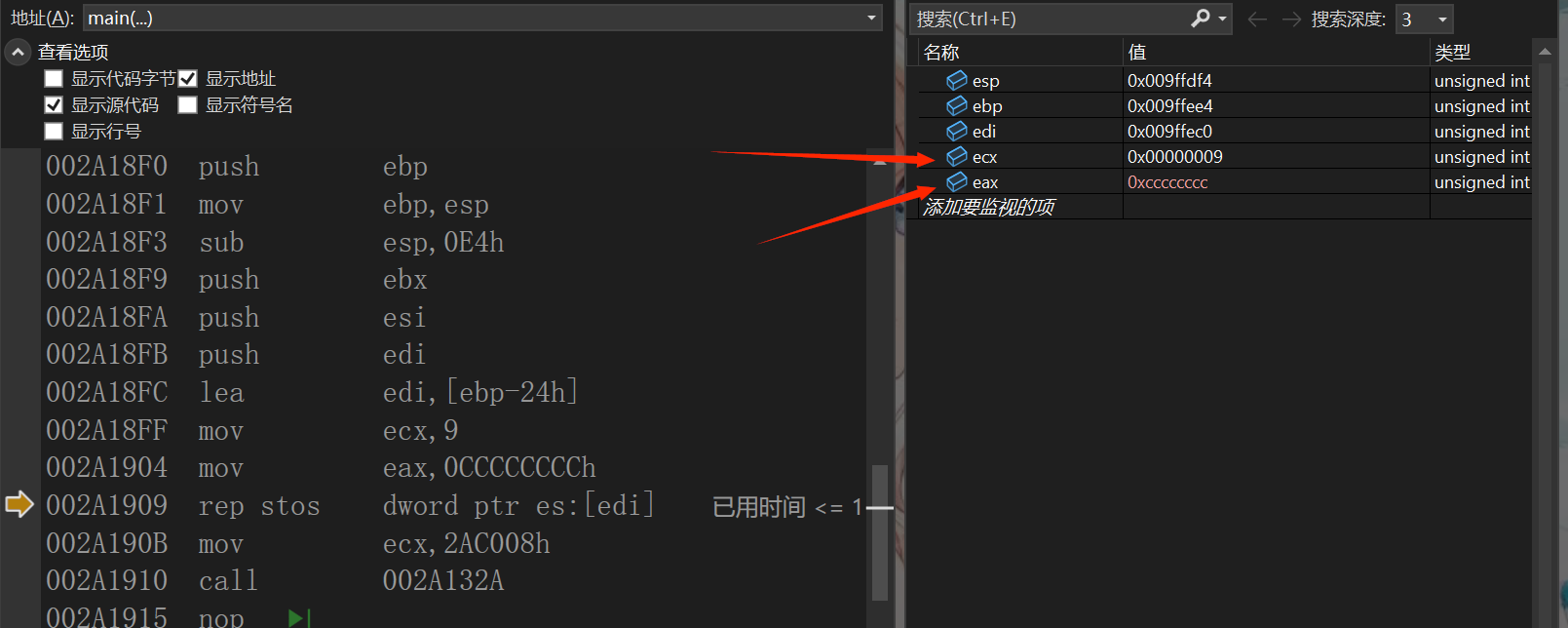

接下来俩步的mov就是将9放入ecx，将0CCCCCCCCh放入eax，我们来看运行后的变化，mov前
mov后

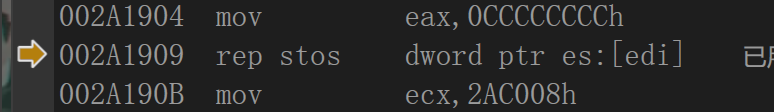

这三步走完后的下一步便是关键，上面的操作都是在为了这一步做铺垫
这句的操作是从edi的位置开始向下的ecx个空间全部都改成eax的内容，因为是dword，所以要改4个字节，因为word是2个字节，dword相当于就是double word，就是4个字节，我们可以通过图来观察

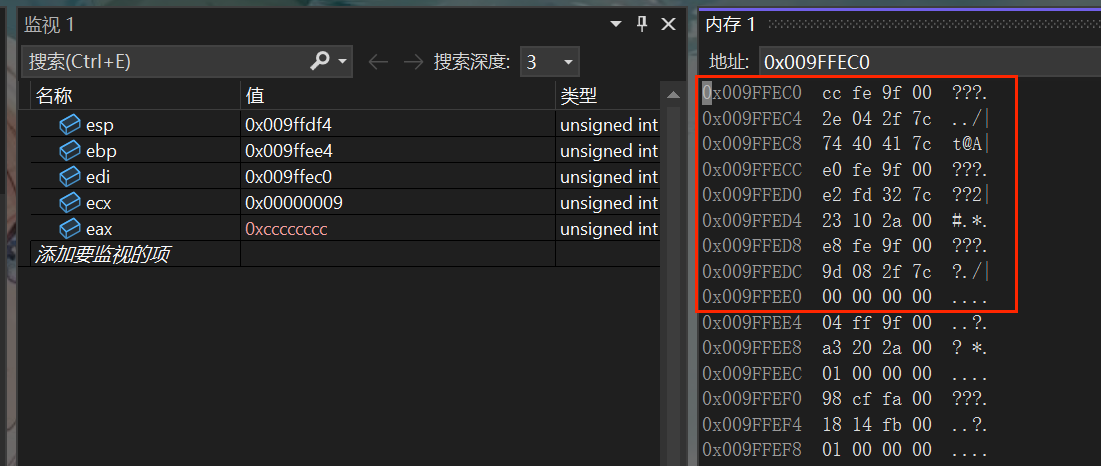

我们先找到edi的位置，再将内存的字节间隔调到4，再通过ecx找到会变化的区域，如下图
rep stos前

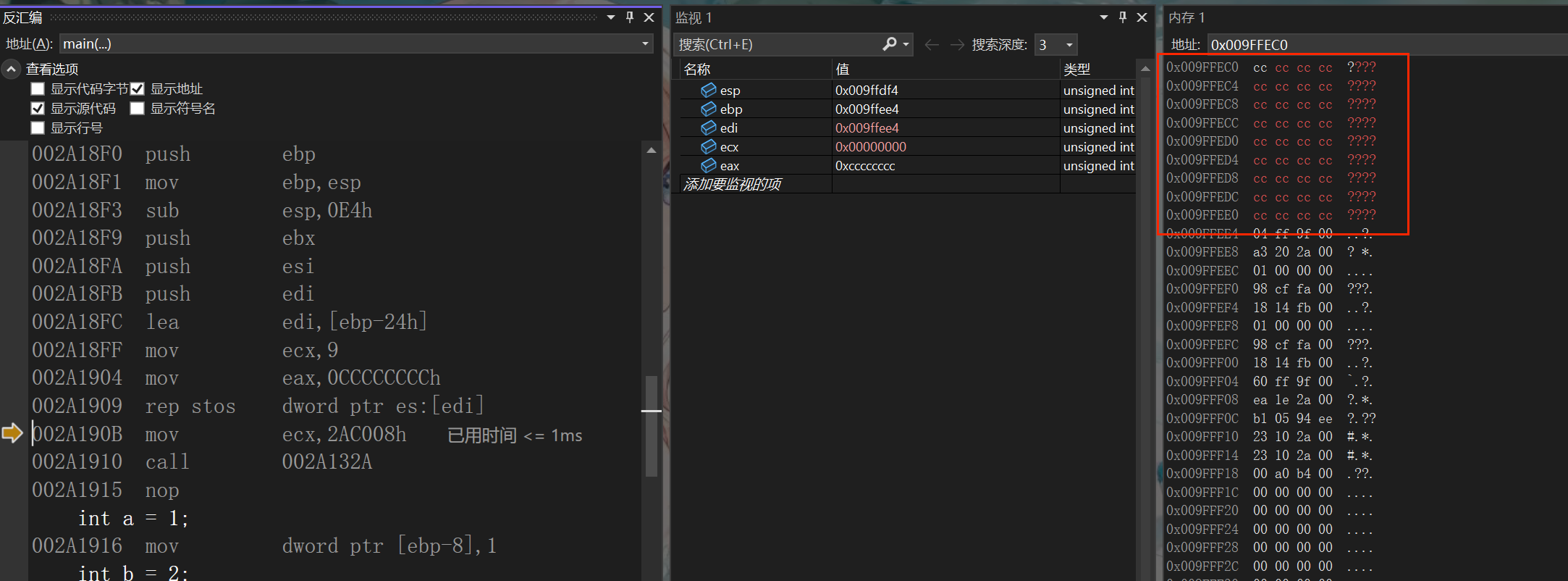

rep stos后
我们会发现其实ccc的赋值就是从edi开始到ebp结束，这个操作就相当于是给main函数预开辟的空间里从edi开始到ebp的空间全改为了CCCC，如图

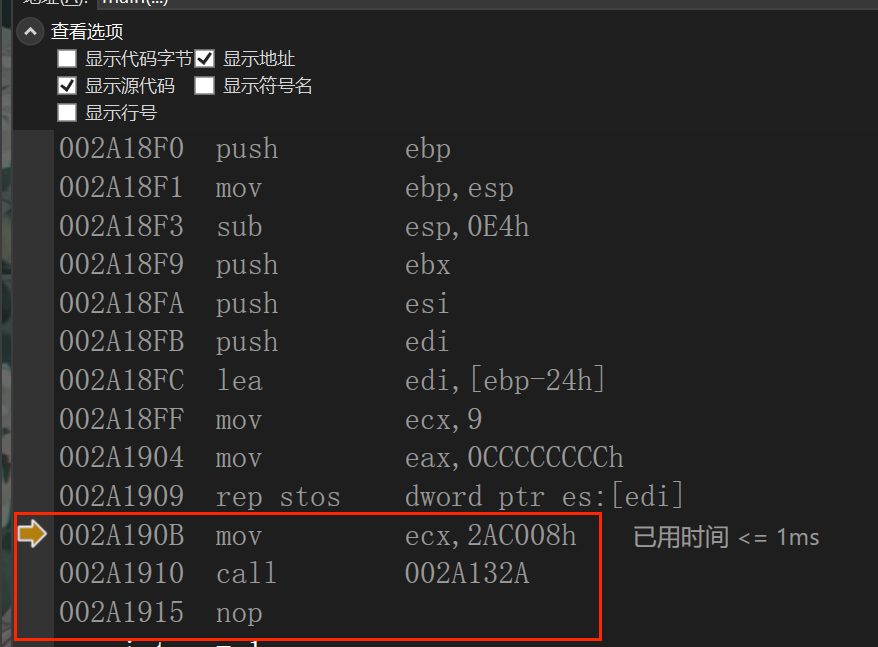

接下来的三步操作如下
mov就是将ecx赋值为2AC008h
call就是调用了后面那个地址的函数
nop就是一个空操作，什么都不干，主要用于消耗一个时钟周期
这也是在对函数栈帧进行操作，但因为call函数里面调用的函数用到了比较多的不同汇编指令，还有多重函数调用，就不展开讲了，感兴趣的可以在call处按俩下F11进入查看
只需要知道这部分也是在为main函数预处理函数栈帧就可以了
4.3.1.2正式代码的执行
main函数栈帧开辟完后，接下来就要执行正式有效的代码了，首先就是a变量的创建

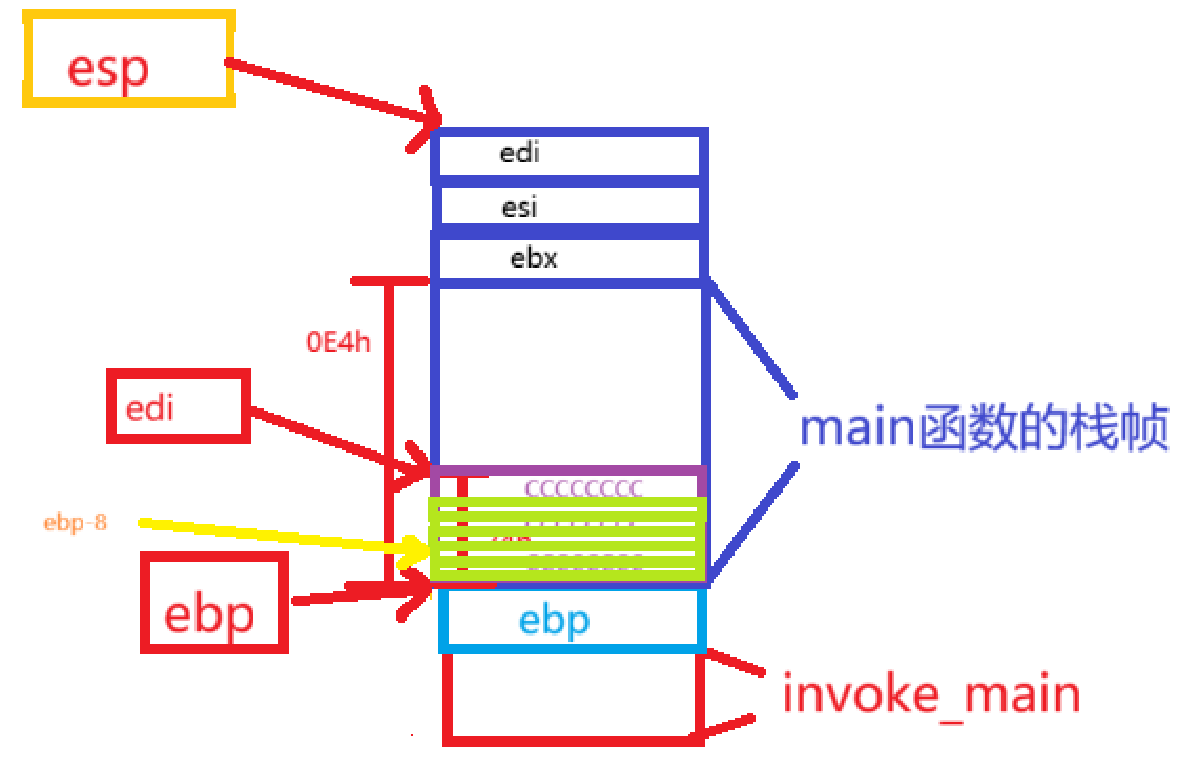

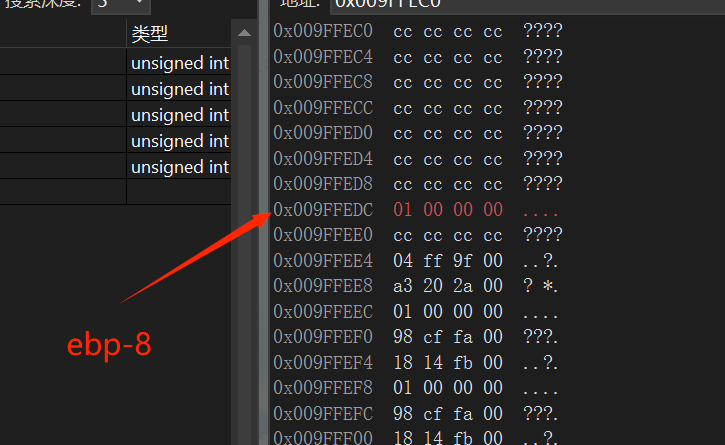

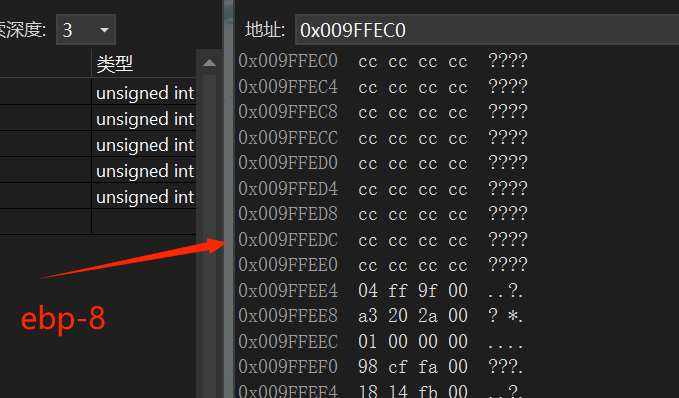

这个就是将1的这个值放到ebp-8这个位置，假设图中一行是四个字节的话，那么ebp-8就在这个位置，如图
其实，为a开辟的空间就是这个空间，因为我们给a初始化了，所以这块空间的值变成了1，但如果我们没有给创建的变量初始化，这个空间的值就会默认为0CCCCCCCh，但0CCCCCCCh代表的是内存未初始化，如果内存未初始化，就会输出随机的东西
所以这就是为什么创建局部变量不初始化的话会是随机值的原因，如果变量不初始化，我们是不是会经常打印出来烫烫烫烫或者随机值，随机值解释完了，那烫烫烫烫是怎么来的，也是因为内存里放了CCCCCC这样的东西
我们来看这行运行完后的变化，如下图
可以发现a的值已经成功放进去了

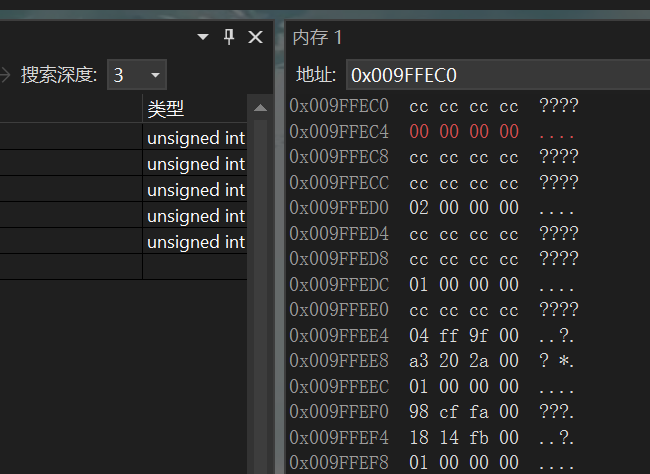

然后之后的b和c也是同理，运行完如下图
我们也可以发现，b,c,的位置跟跟前一个变量的位置都刚好差了俩个整形的字节，这也是VS为创建的变量分配的规律，同一个数据类型下，隔着的距离便是这个数据类型的字节
那么接下来，就到了函数调用的环节
4.3.2.add函数调用创建栈帧
因为要调用add函数了，所以编译器会在栈区先做一点准备工作
4.3.2.1.add函数调用前准备

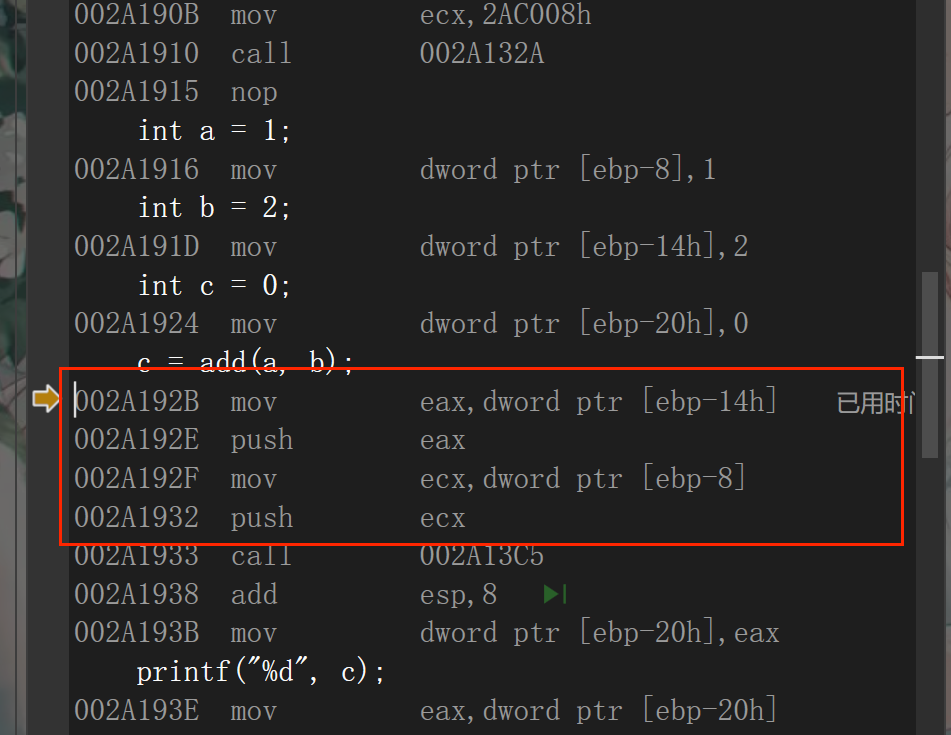

所有的准备过程如下图
首先，用了mov指令，将b的值赋给了eax
然后将eax压入了栈中
随后，又用mov指令，将a的值赋给了ecx
随后又将ecx压入了栈中

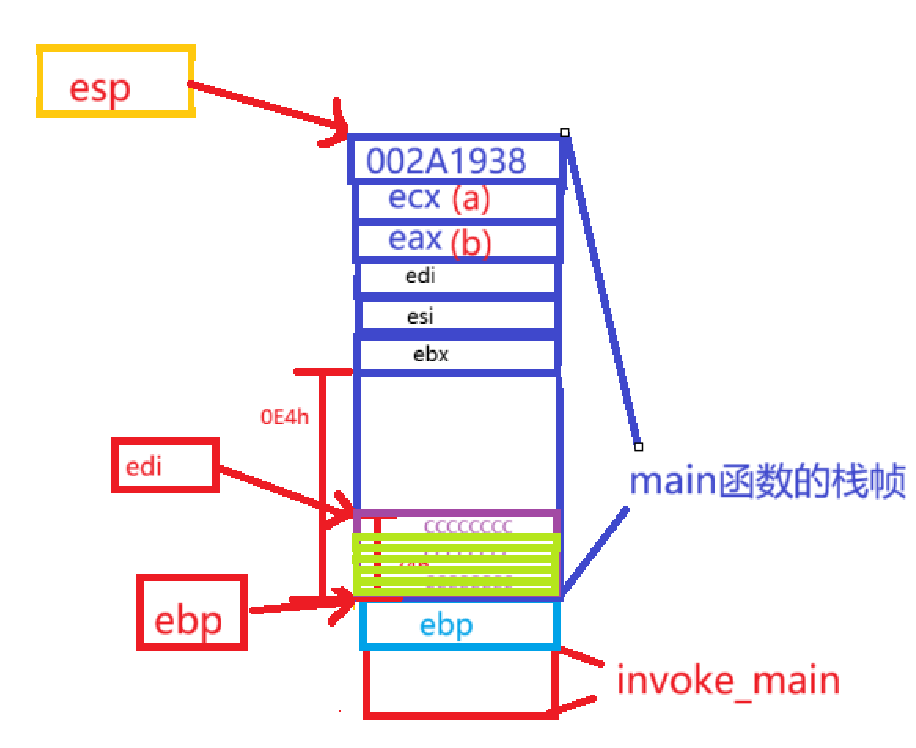

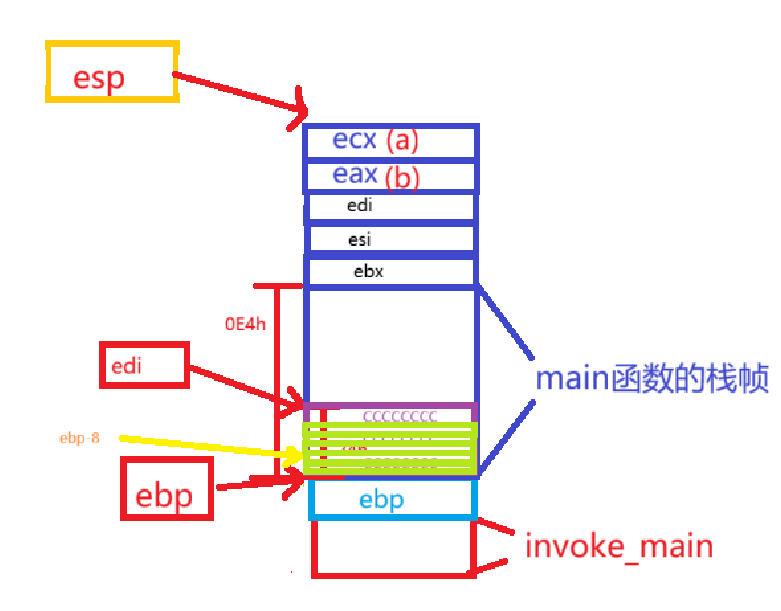

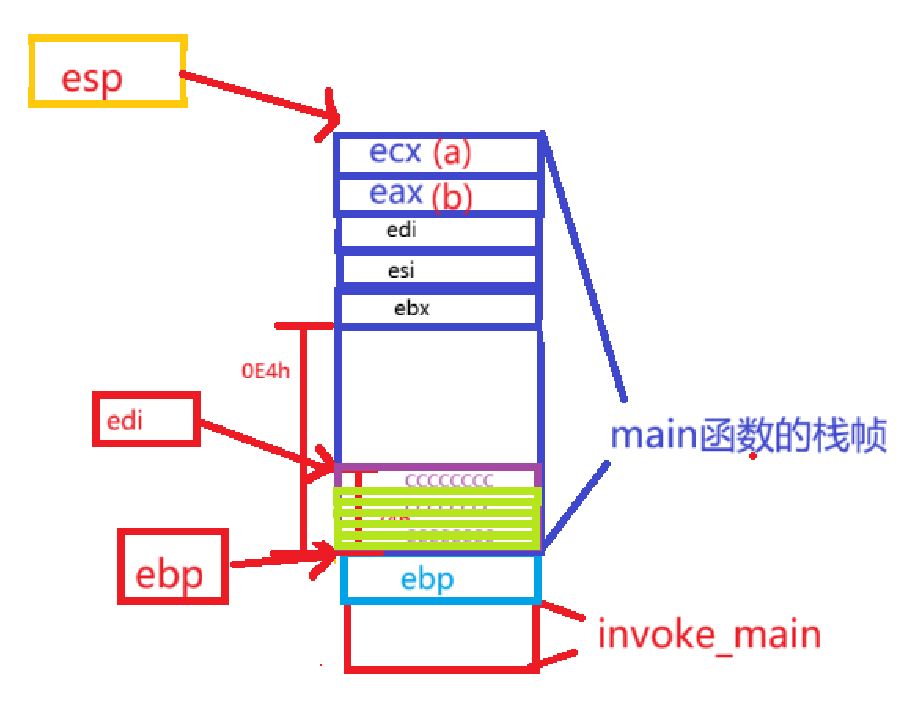

再之后的call便是调用add函数了，那么，在进行完上面的四步后（其实这四步便是在传形参，下面讲完后你们就会意识到了），栈区内存分布是这样的，如下图

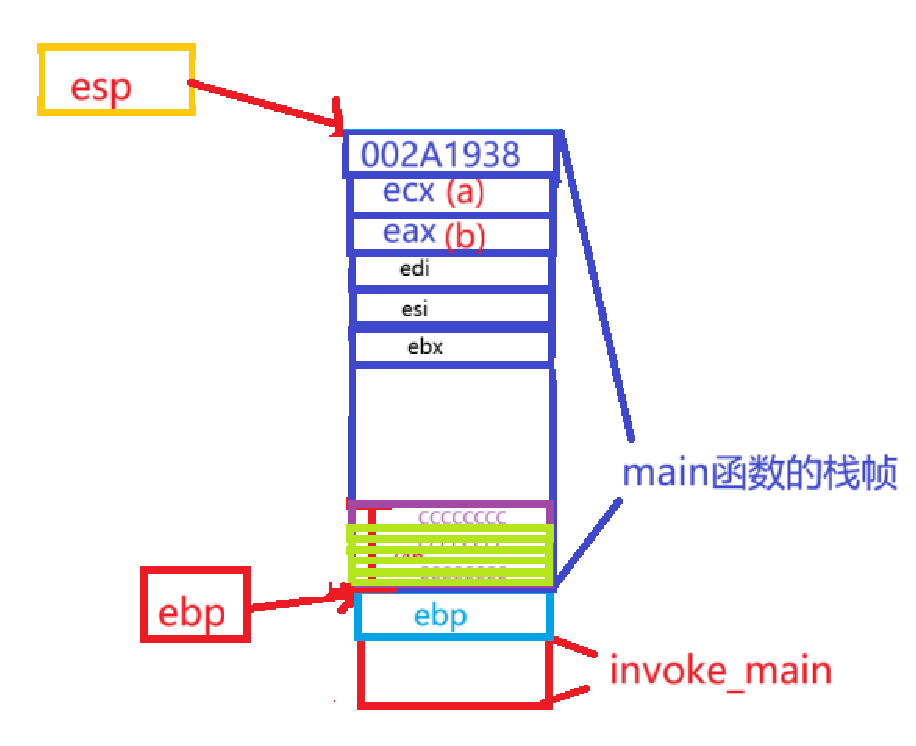

经过多次的操作，现在其实main函数的栈帧并没有图中那么点，因为我们曾说过，esp和ebp之间的那块空间是维护的函数栈帧，所以其实main函数的栈帧其实一直在变，现在main函数的真实栈帧如下图
那么，接下来便是add函数的调用了
4.3.2.2.add函数的调用
call指令调用函数时，如果想知道调用的是什么函数只需要将显示符号名勾上就可以了，如下图
由此我们可知，调用的确实是add函数

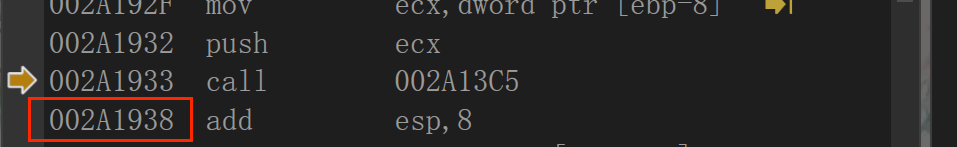

用call时记住指令的地址，就是这个地址（call指令的下一个指令的地址），我们来看看这个地址有什么奇妙之处，如图
特别注意：遇到call如果想进调用的函数内部就按F11，不要按F10

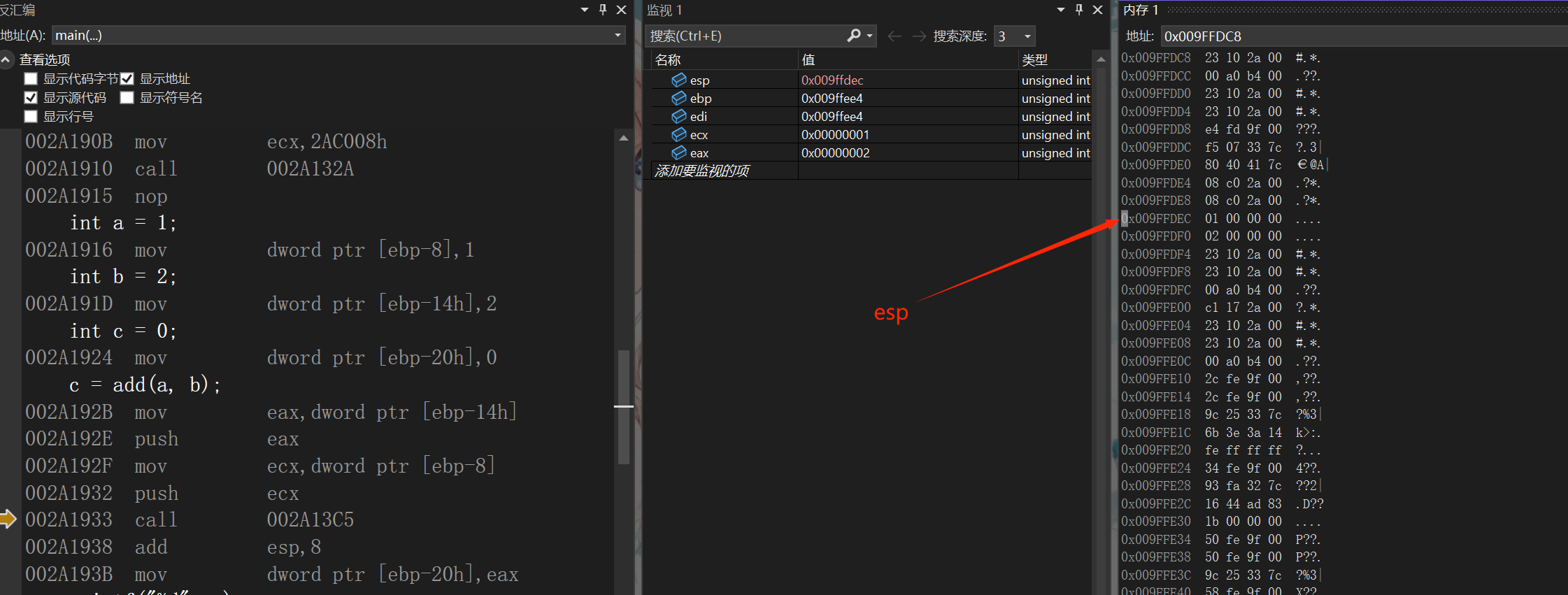

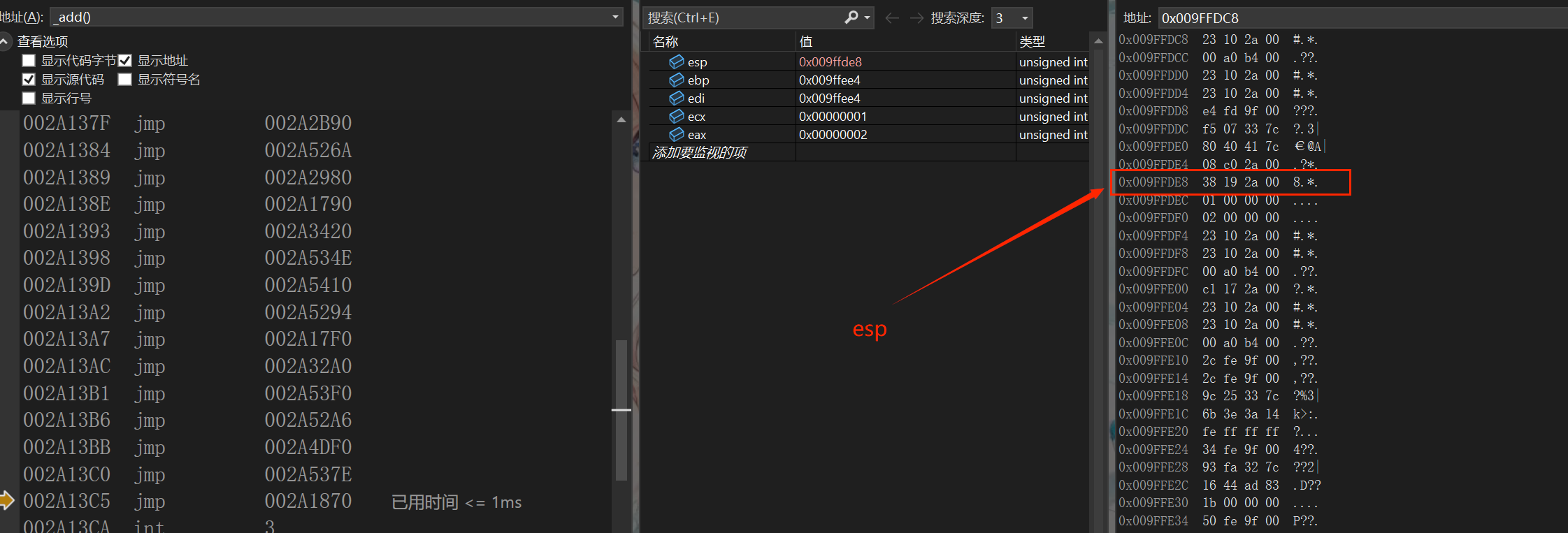

在用call之前，我们先来注意一下esp的位置，即栈顶的位置，如图
这便是esp的位置，那么接下来，我们来看call走完后esp有没有变化（记住，是按F11）
我们发现，esp的位置变小了，且栈顶的元素竟然与call指令下一条指令的地址一样了，这说明call指令执行时，把 call指令的下一条指令的地址压入了栈中（因为俩个地址一模一样）
那么，此时栈顶又多了一个地址，所以现在栈区内的空间分布如下图
那么，为什么要将这个地址压入栈中呢？
因为调用完函数后要回来，这个压到栈里的地址就是call指令的下一条指令的地址，回来的时候就会找到这个地址，接着往下执行
至于怎么找地址返回会在之后的汇编代码中出现，到时会讲解
4.3.2.3.add函数的栈帧的开辟

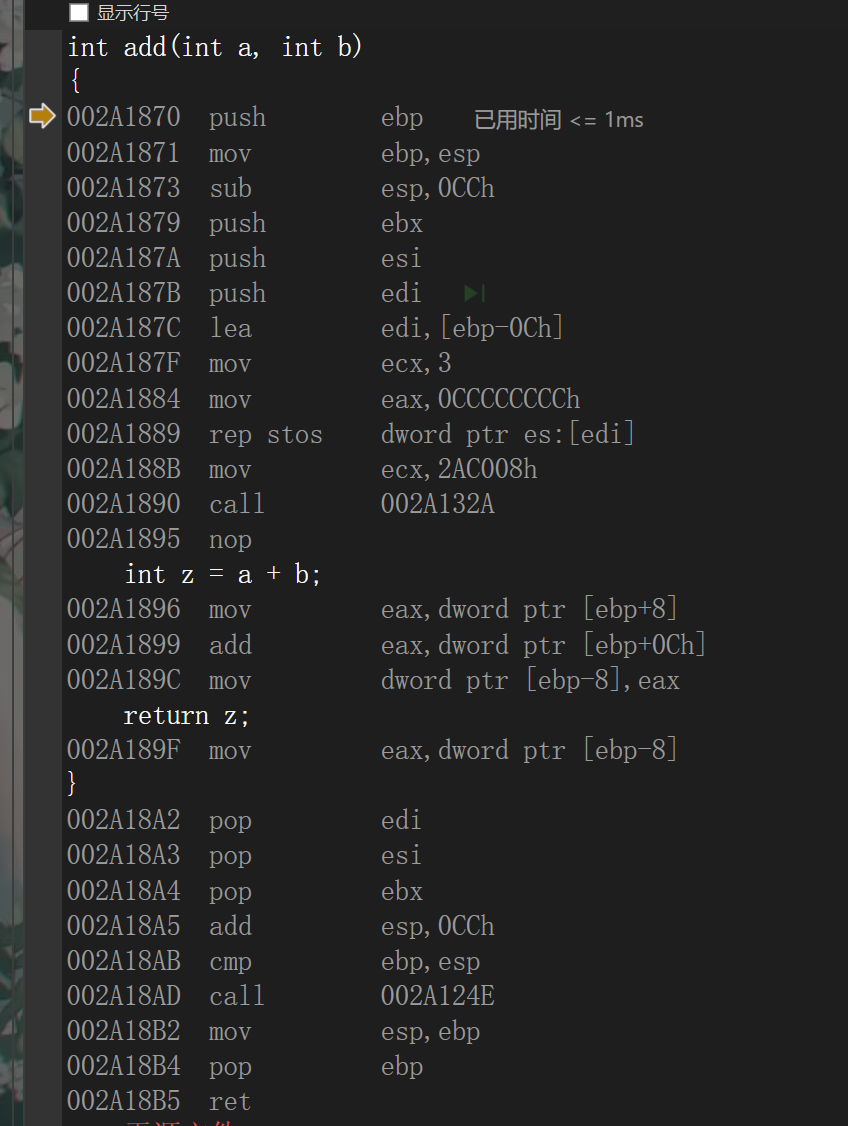

在这之后我们继续按F11，就会真正的进入add函数的里头，如下图
我们会发现，其实add函数栈帧的开辟也跟main函数栈帧的开辟基本一样，那么，这里就直接放add函数的栈帧开辟完后的内存分配图啦

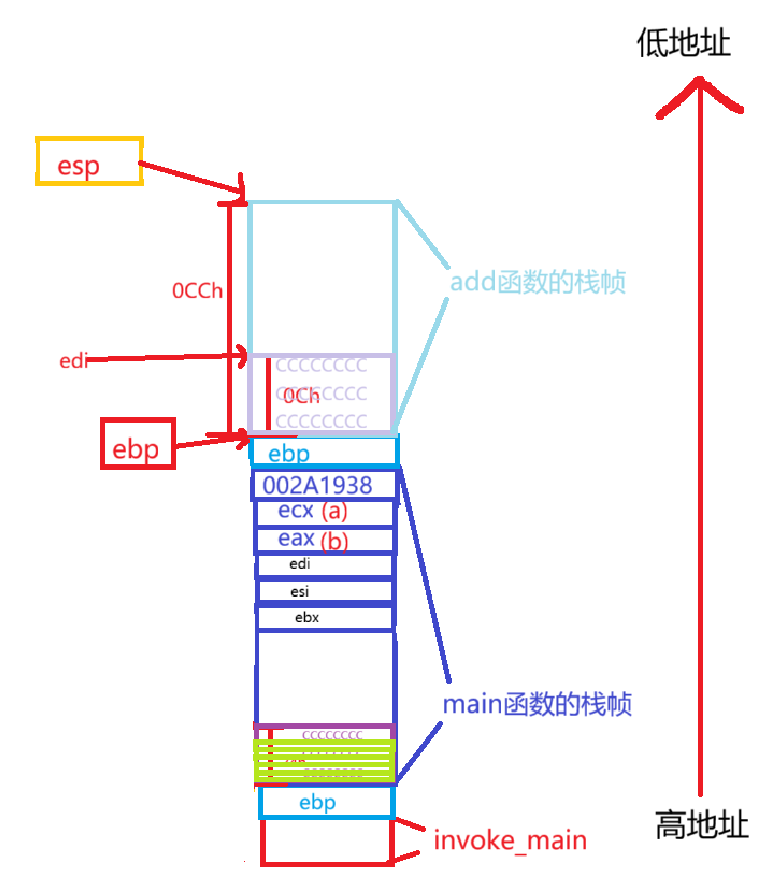

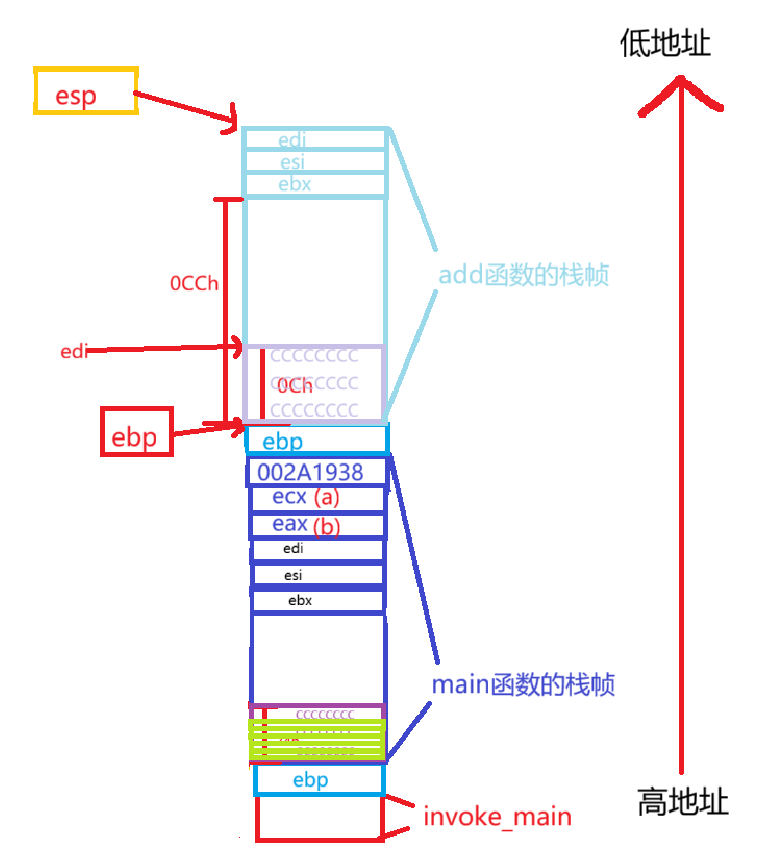

add函数的栈帧预开辟完是这样子的
4.3.2.4.正式代码的运行

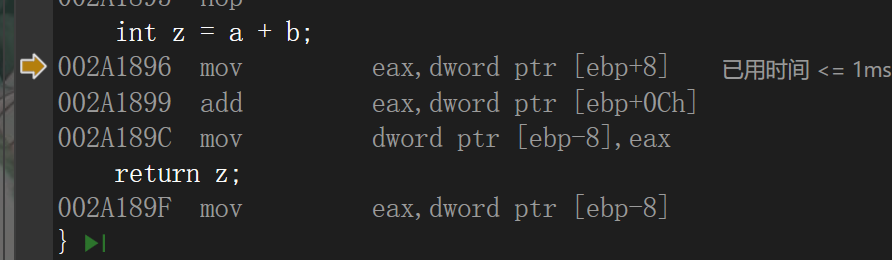

接下来，我们来看调用的函数的代码是怎么实现的，总共只有4个汇编指令
首先，我们来看第一个，mov指令，将eax的值赋为abp+8位置的4个字节的数，那么，abp+8是在哪里呢，我们通过图来看一看

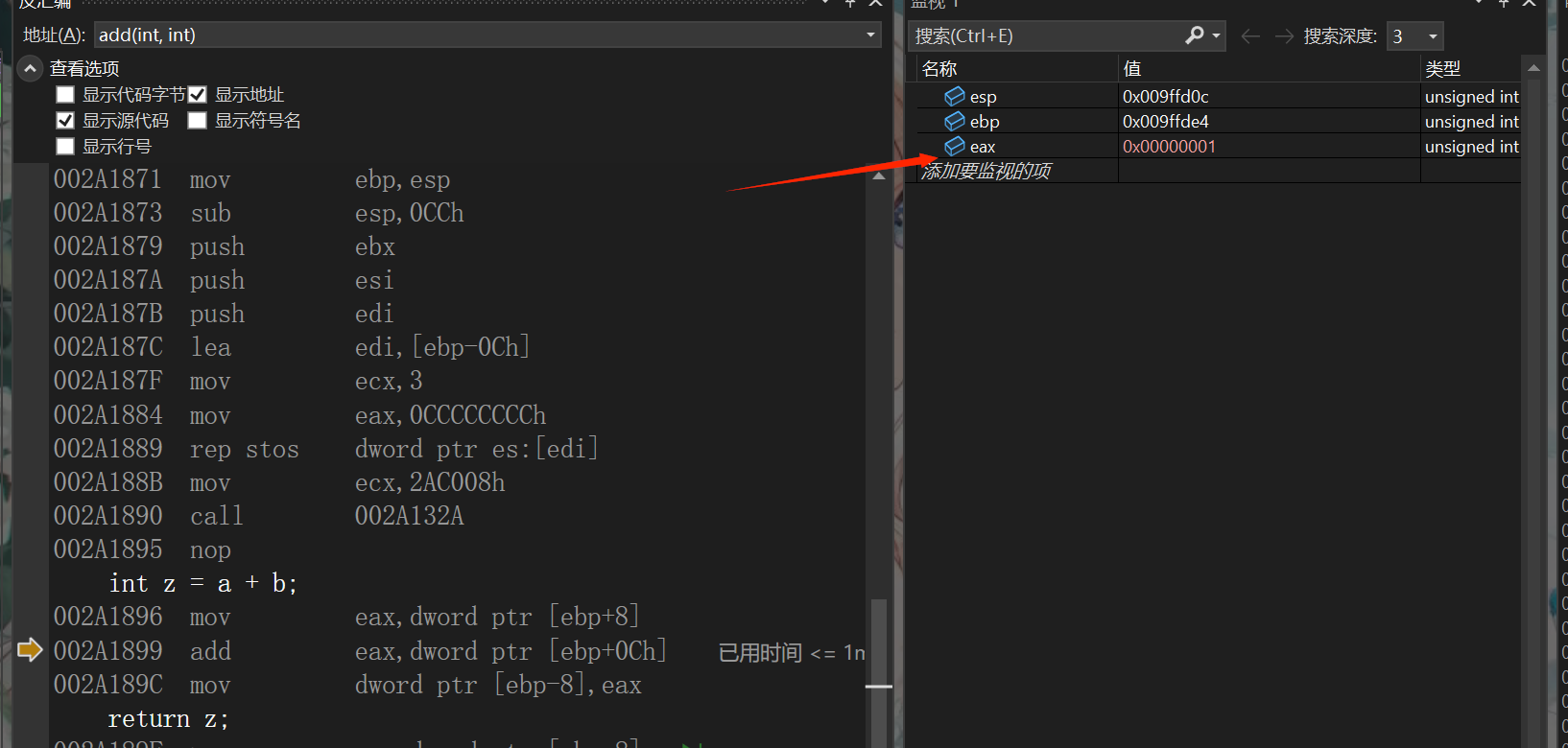

我们发现，ebp+8的位置便是a的值，那么，我们看一看mov后eax的值是不是变成了a的值
eax确实变成了a的值

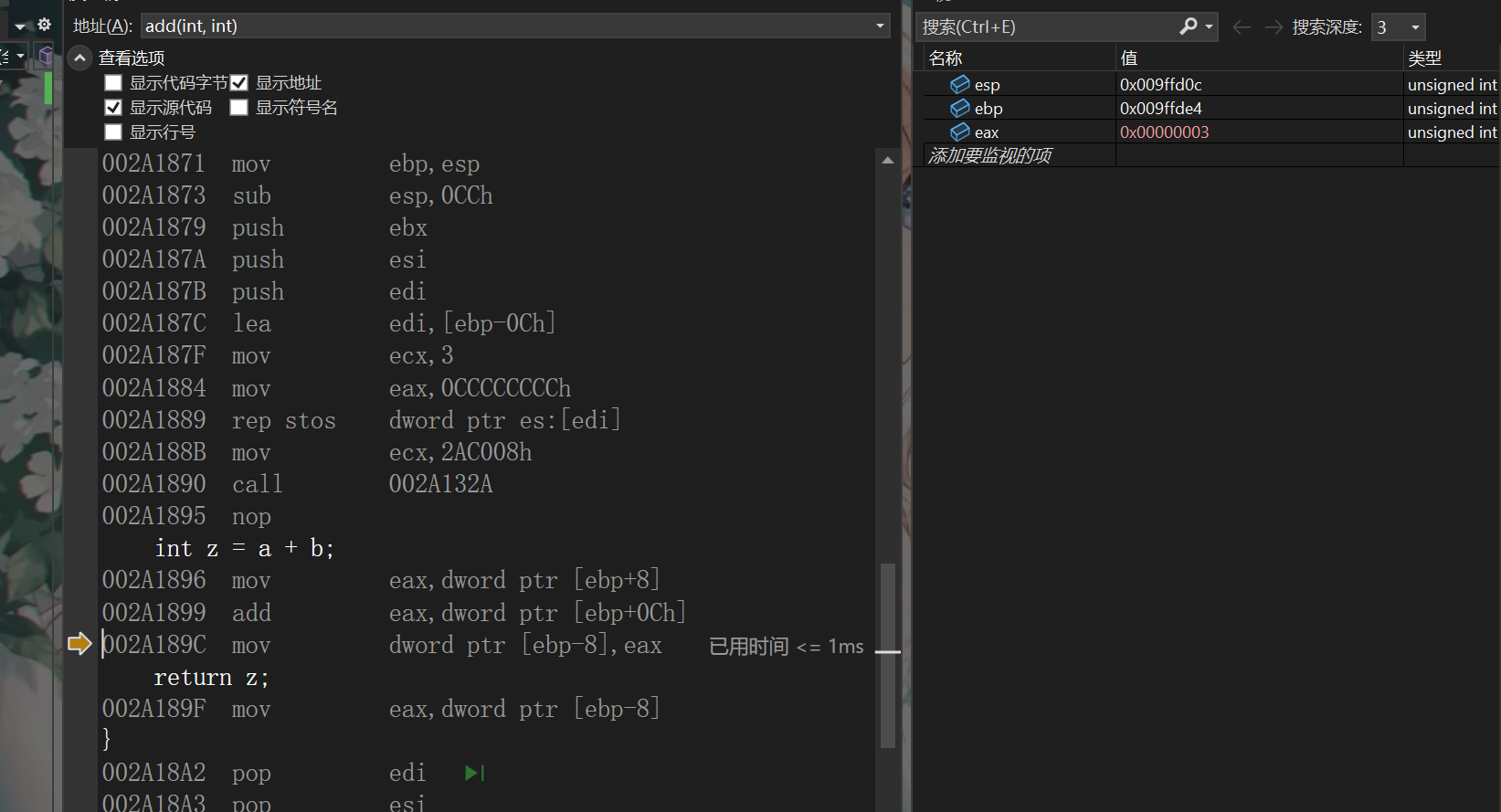

接下来，就是add指令，让eax的值再加上ebp+0Ch位置的值，我们发现，ebp+0Ch的位置便是b的值，那么，此时，add指令运行完后，eax的值就会变成3，我们来验证下
eax确实变成了3
然后第三步自然就是将eax的值赋值给了ebp-8的位置的值
通过这三步里面的前面俩步，我们发现这里运算是用之前压进去的数进行计算的，这也就解释了为什么形参是实参的临时拷贝，也解释了为什么改变形参不会影响实参
接下来就是将返回的值带回给原函数了，这个时候，要带回的值是通过eax寄存器来存储的，所以最后一条mov指令是将值赋值给了eax
那么，正式代码运行到返回也就结束了，接下来，这个add函数的栈帧就应该销毁了，所以接下来，我们进入函数栈帧的销毁与返回部分的讲解
4.3.3.add函数栈帧的销毁与返回部分

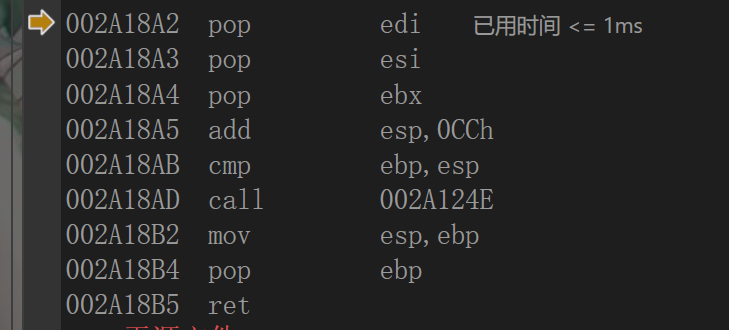

这部分的汇编代码也不多，就只有这么点
首先便是三个pop
第一个pop将栈顶元素赋值给了edi并弹出
第二个pop将栈顶元素赋值给了esi并弹出
第三个pop将栈顶元素赋值给了ebx并弹出
在进行完这三个pop指令后，栈区空间的分布就变成了如下的样子
接下来的add将esp加了0CCh，我们通过上图便可看出，esp回到了现在ebp所指向的位置，如下图

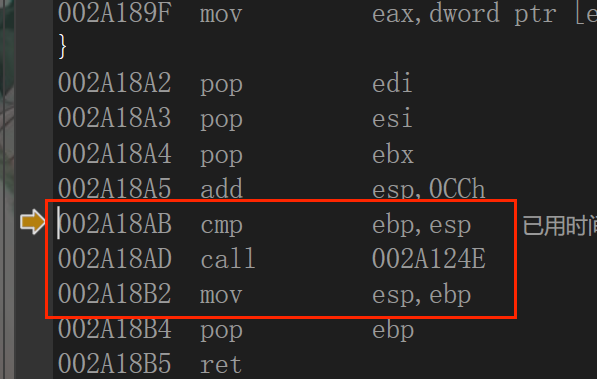

接下来的这三个指令
这部分的第一个cmp指令是为了接下来对call指令调用函数时候的预处理操作，然后第三个mov操作是因为调用过函数后esp变了，再将esp变回来，这部分比较复杂，就不分析了
接下来我们来看最后的俩行汇编代码

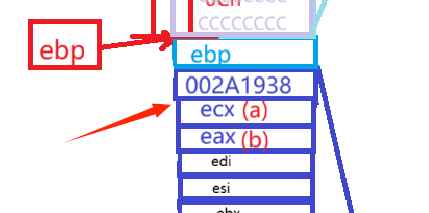

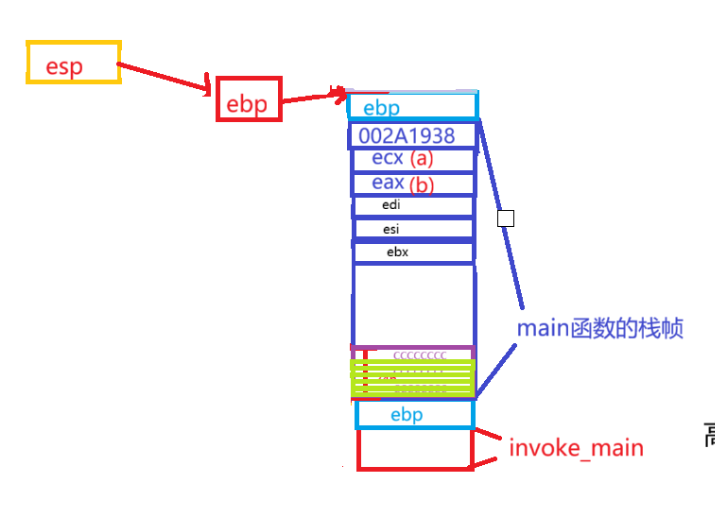

首先第一个pop，将栈顶的元素弹出储存到ebp寄存器里，我们可以发现，现在图中栈顶存的ebp的那个元素是main函数的ebp的值，所以当我们弹出后，ebp就回到了main函数时候的ebp,也就是如下图
那么现在，是不是就跟进入add函数前一模一样了，此时，add函数的函数栈帧就销毁完全了
最后的那个ret便是回到main函数的关键，为什么这么说呢
因为ret指令就是弹出栈顶的地址，然后跳到那去（这么一说你应该就知道为什么要将call指令的下一个指令的地址压入栈中了吧）因为栈顶存的是call指令的下一个指令的地址，所以跳转的时候，自然就跳回去了

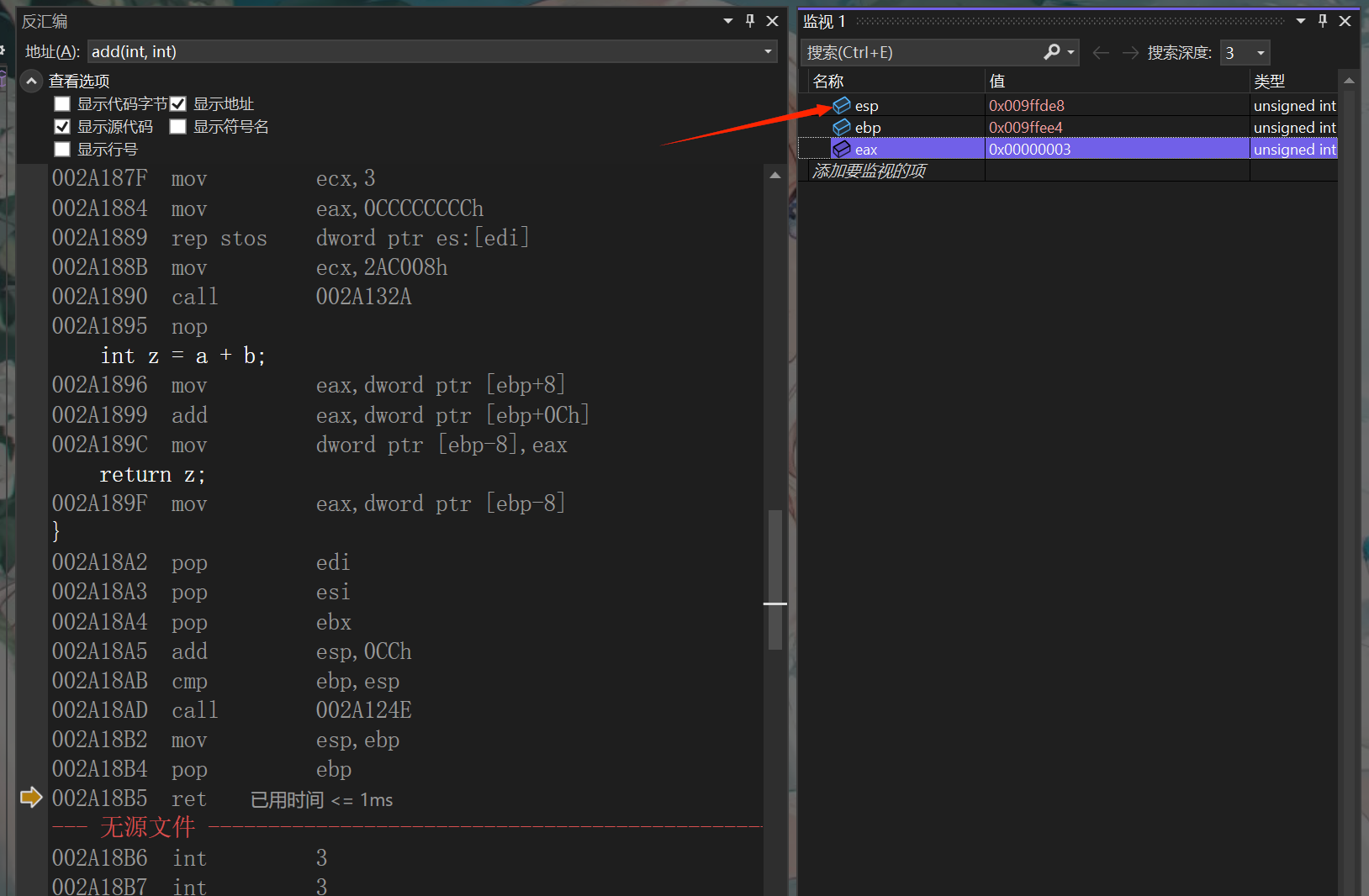

没ret前

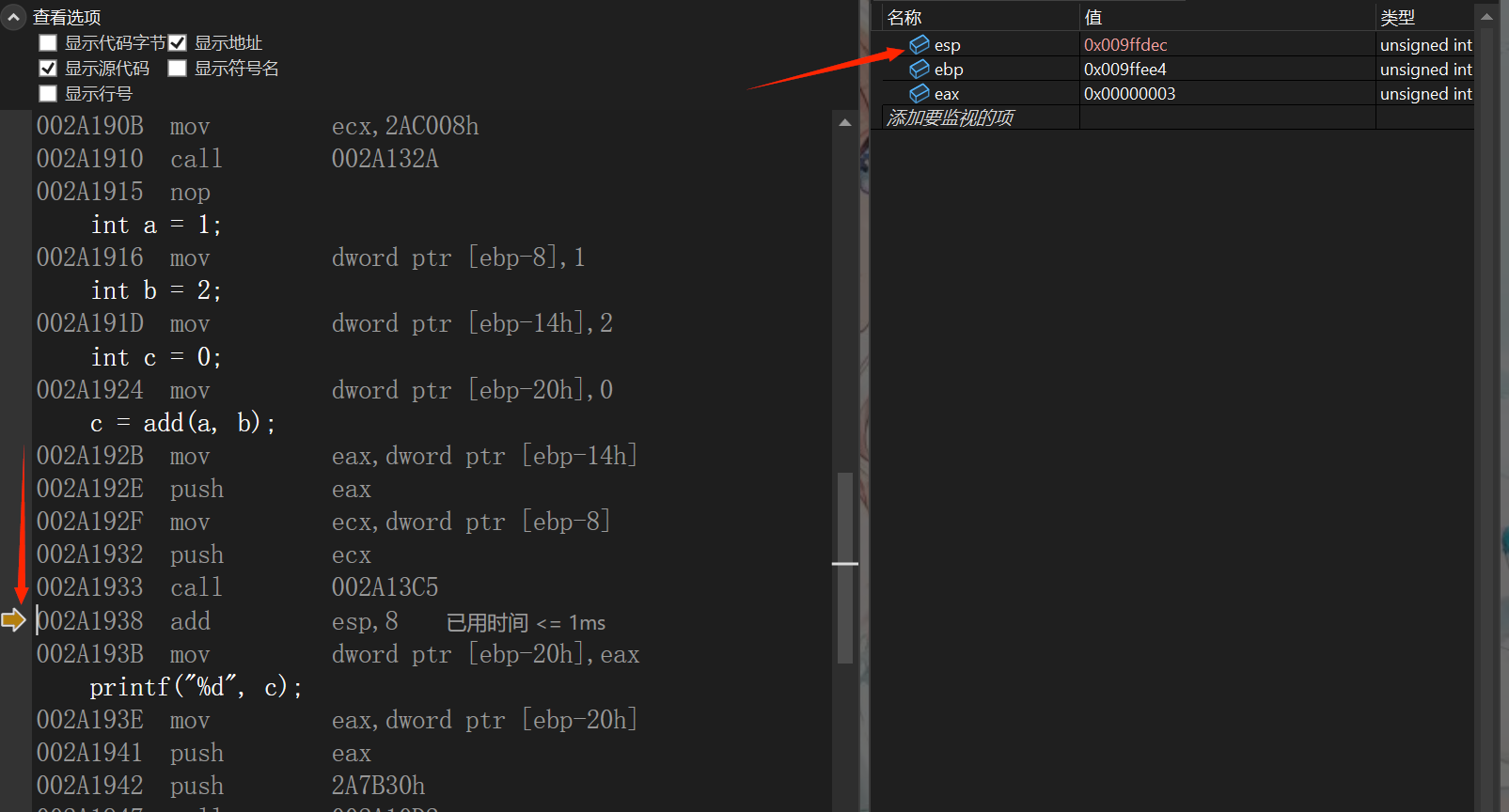

ret后
所以存这个地址就是为了让函数调用完后能回来
不仅要走的出去，还要回的来，这就是函数栈帧的创建和销毁的一个严谨的过程
接下来的这步add操作便是将临时拷贝的实参去掉，add执行完后栈区空间就变成了如下所示
最后的那个mov就是将eax的值（即a+b的值）存到了c中
那么，到了这里，函数栈帧的创建和销毁就讲完了，剩余的那些代码就不接着往下讲了
5.回顾最初
接下来，学完了函数栈帧的创建和销毁，接下来我们再重新回想一下一开始我们可能存在的问题，是不是都知道了为什么
5.1.局部变量是怎么创建的
在该函数的栈帧中从高地址往下分配一块确切的空间，这块空间便是局部变量
5.2.为什么局部变量的值是随机值
若没有对空间进行赋值，即初始化，那么空间里的元素为0xCCCCCCCCh,这代表着内存未初始化，若不初始化直接使用便会出现随机值或者烫烫烫的情况
5.3.函数是怎么传参的
将实参的值压到栈顶，在调用函数时候使用的便是被压到栈顶的值
5.4.传参的顺序是怎样的
一般先传低地址，再传高地址
5.5.形参和实参是什么关系，为什么说形参是实参的临时拷贝
因为形参是将实参的值压到了栈顶处，在调用函数时改变形参，只会改变栈顶处元素的值，但是函数没有改变实参位置处的值，而且函数返回时，形参位置的值便会消失（因为esp的地址已经比形参的地址高了）所以可以当成函数一 返回，形参就消失了，所以形参是实参的临时拷贝
5.6.函数调用是怎么做到的
通过ebp和esp的维护，在将调用下一步的汇编地址压完后，将esp赋值给ebp,随后，将esp接着往下延伸，这样，预开辟的新的函数栈帧就形成了，函数调用就做到了
5.7.函数调用结束后又是怎么返回的
先将esp变回到ebp的位置，接着再通过pop指令让ebp回到原函数的位置，接着再用ret将汇编地址跳回到原函数下一步的位置，就做到了
注：寄存器是集成到CPU上的，跟函数没关系 ，都可以使用
结语：
该篇主要是修炼内功，知道底层才好在之后对难点进行剖析
希望以上内容对你有所帮助，感谢观看，若觉得写的还可以，可以分享给朋友一起来看哦，毕竟一起进步更有动力嘛，接下来应该就是对指针相关内容的博客啦
