01 STEPS基本过程和单位

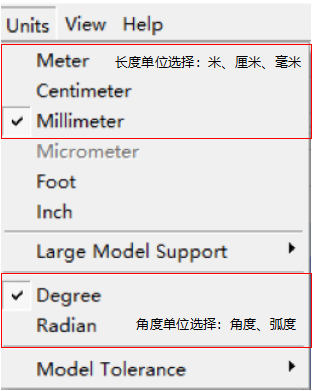

• 在DesignDodeler中创建模型需要我们统一设置单位制，

02 STEPS3D模型

Workbench DesignModeler在几何模型创建过程中有三种体类型，本文只讲述实体过程：

• 线体：由点、线组成；

• 面体：由点、线、面组成；

• 实体：由点、线、面、体组成。

03 STEPS实体建模

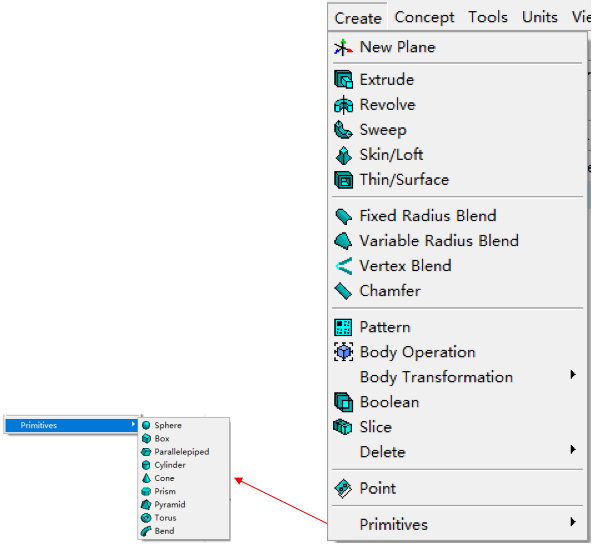

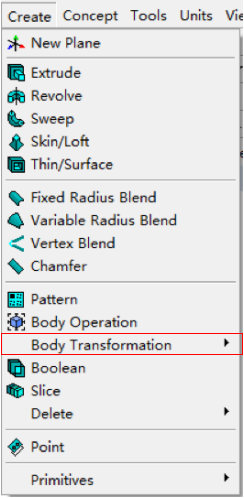

实体建模实在草图建模的基础上，对草图进行操作，右图列出了对草图的主要操作，部分介绍如下：

• Extrude：拉伸

Revolve：旋转

• Sweep：扫描

• Thin/Surface：抽壳

• Fixed Radius Blend：体倒角

• Pattern：阵列

• Body Operation：体操作

• Boolean：布尔操作

• Primitives：创建基本模型

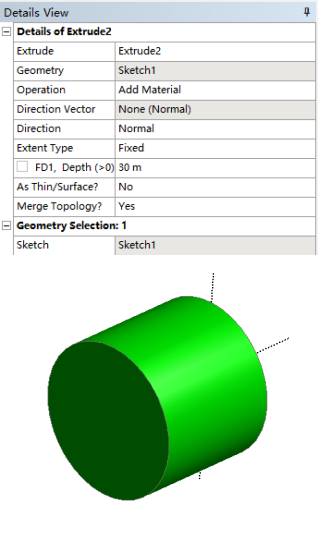

实体建模-拉伸

• Geometry：先择一个草图；

• Opetration:

允许选择Add Material，Add Frozen，Cut Material，Imprint Faces，Slice Material

• Direction Vector：

选择草图平面的法向（默认），Reversed，Both-Symmetric And Both-Asymmettic;

• Extent Type:

fixed，throuth akk，to next, to faces,to surface

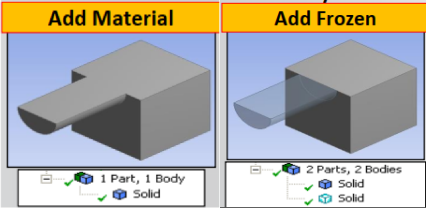

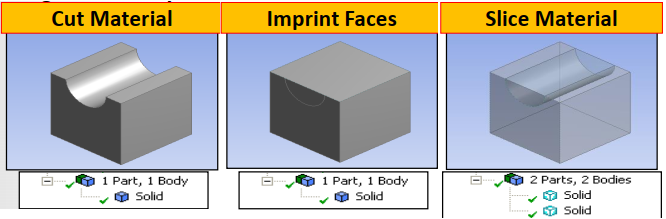

实体建模- Opetration介绍

• Add Material

创建新的体和单元和现有的体合并成一个体。

• Add frozen

创建一个独立的体。

• Cut material

切除体。

• Imprint faces

在提上隐射上轮廓线。

• Slice material

利用现有的曲线切割体。

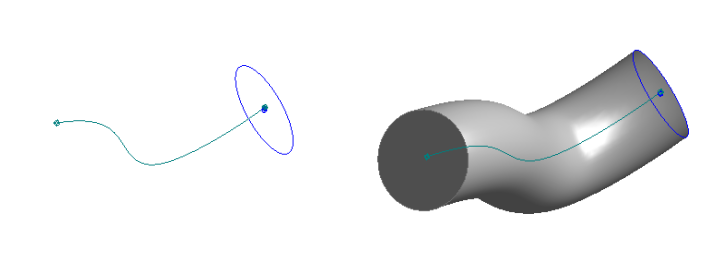

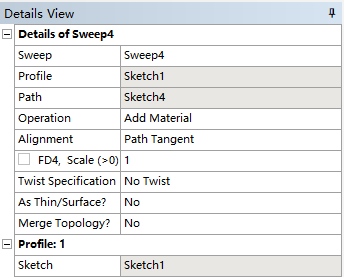

实体建模-扫描

• 扫描使用基本步骤：

• Profile：选择轮廓线草图；

• Path：选择路径曲线

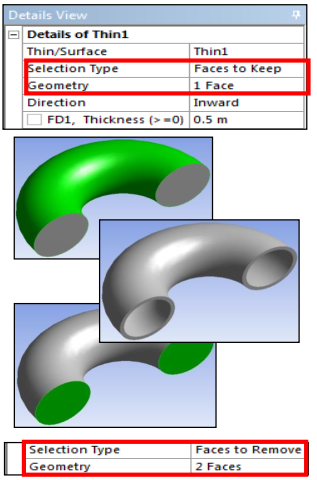

实体建模-抽壳

• 打开04-elbow.x_t文件

• Seclection type：

- Faces to keep：选择的面用于生成壳体；

- Faces to Remove：用未选择的面生成壳体；

- Bodies：用所有的面生成壳体。

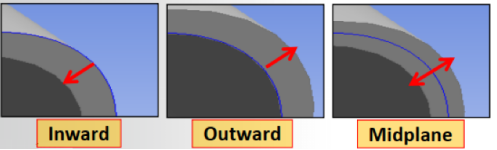

• Direction：

- Inward: 向内生成；

- Outward：向外生成；

- Both：两边对称生成。

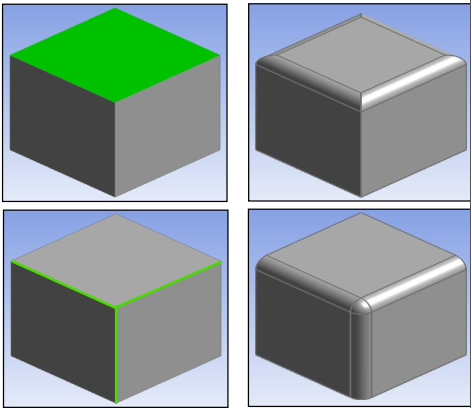

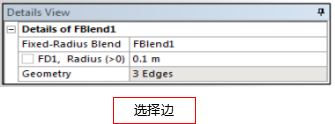

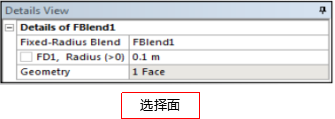

实体建模-体倒角

• 打开04-square.x_t文件

• 通过选择面或者线，输入倒角半径进行体倒角。

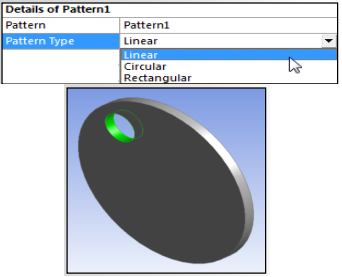

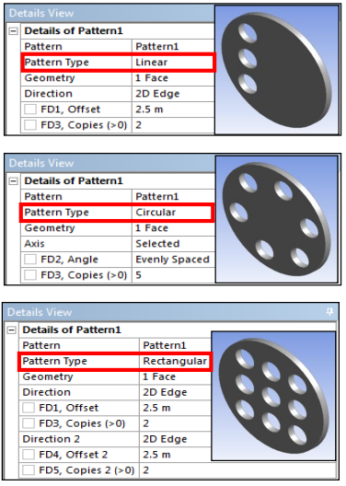

实体建模-阵列

• 打开04-patth.x_t文件

• 结构阵列由圆周阵列和线性阵列，通过Pattern Type选项来控制。

实体建模-体转换

经常对体的转换有：

• 移动

• 平移

• 旋转

• 镜像

• 缩放

实体建模-布尔操作

• 打开04-boolean.x_t文件

• 布尔操作通过Operation选项：

- Unite：合并选择的体；

- Subtract：目标体减去选择的体；

- Intersectiopn：

a.合并所有选择的相交体

b.所有选择体共同相交部分

实体建模-切割

• 打开04-slice.x_t文件

• 切割的方式通过Slice Type控制，可选项如下：

- Slice by plane：通过工作平面切片

- Slice off  faces：用表面偏移平面切片

- Slice off edges：用边做切片

- Slice by surface：通过选择的面切片

- Slice by edge loop：通过线的扫描切片

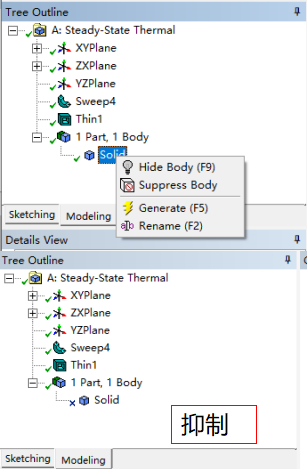

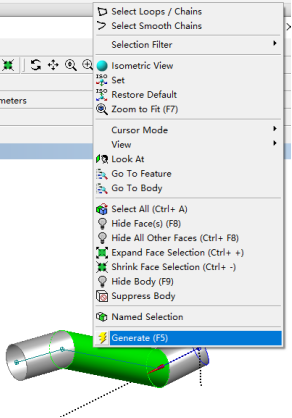

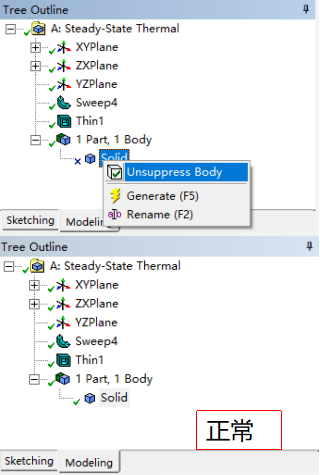

实体建模-体抑制

• 体抑制后体在视图中不可见，也能移动也不参与计算，但是在树状结构还是可见

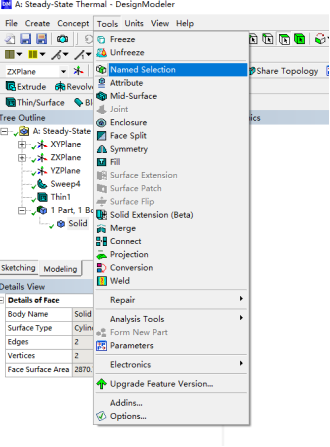

实体建模-集合

• 将任何数量的元素放在一个集合里，就组成一个Named Selections.

• 经常被使用的情况：

- 需要同时显示或者同时隐藏的部件；

- 定义边界条件；

- 统一定义网格划分参数；

- 网格划分。

• 创建的方式：

- 选择一个元件，右键，选择“Named Selections”；

- 选择一个元件，选择“Tools”,选择“Named Selections”

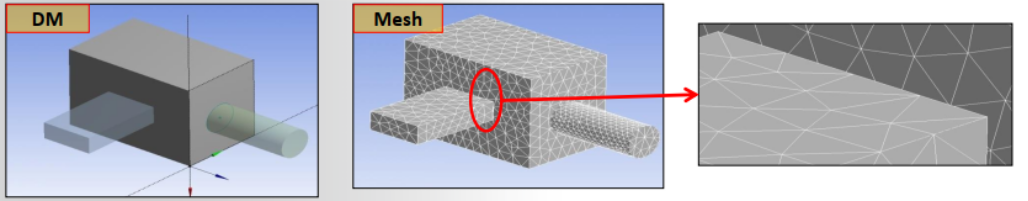

实体建模-单体

• 三个part、三个body、三个solid

- 每一个体的单元网格是独立的

- 在公共面上网格的节点不共享

- 没有链接关系

- 在后续加载过程中自动添加接触关系

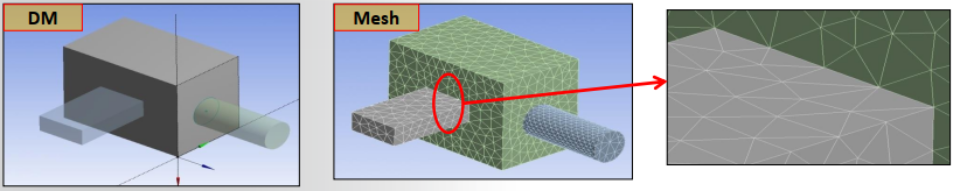

实体建模-多体

• 一个part、三个body、三个solid

- 每一个体的单元网格是独立的，在相连接处共节点

- 后处理中会用到内部面

- 没有接触对被创建

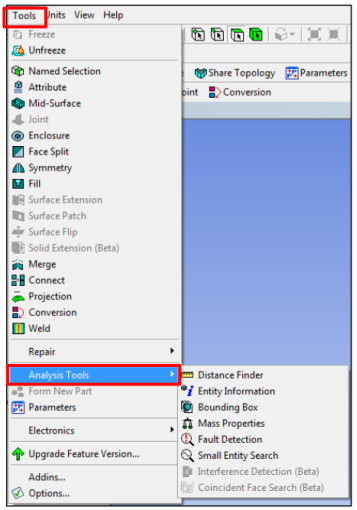

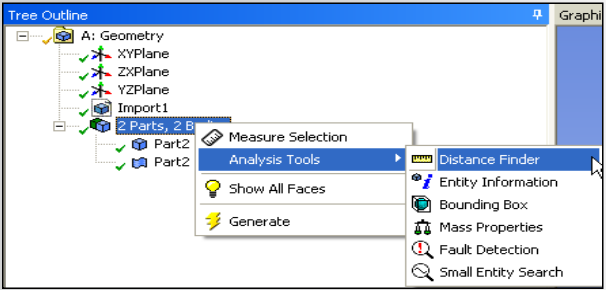

04 STEPS模型检查

• DM提供了老两种方式检查模型

- 选则part→右键→Analysis Tools

- 工具栏Tools→Analysis Tools

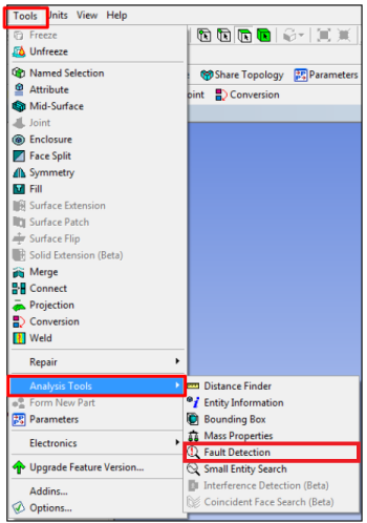

模型检查-Fault Derection

• 用于检查所选择体的错误，对于导入的CAD模型非常有用

• 检查出的错误信息列表显示与详细信息窗口

• 以下的错误将会被发现：

- 错误的数据结构

- 丢失的几何信息

- 无效的几何信息

- 重叠

- 公差不匹配、尺寸错误

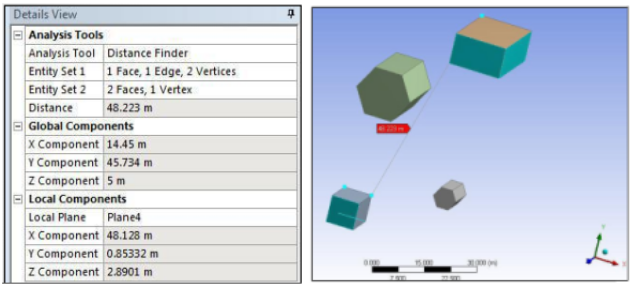

模型检查-Distance Finder

• 测量两个原件之间的极小间距

• 选择的内容可以包含混合的拓扑关系

• 可以根据全局坐标系或者局部坐标系测量

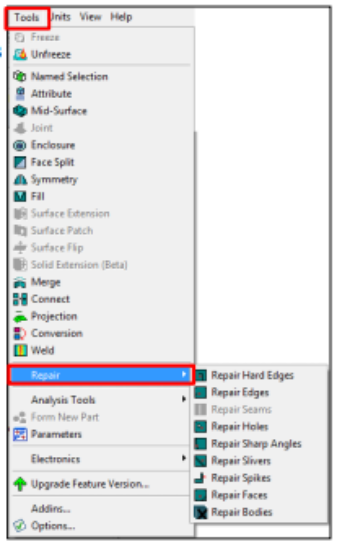

模型检查-修复工具

• 很方便的查找和修复不需要的几何特征和模型错误

• 可以在激活和冻结两种状态操作

• 修复的类型包括：

- 修复自由边、修复边

- 修复连接处

- 修复孔洞

- 修复尖角

- 修复小面

- 修复面

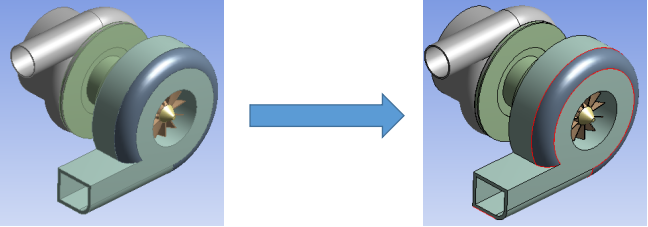

模型检查-连接关系

• 打开turbo_charger_tutorial.x_t文件

• 通过几何边线的颜色查看边线装态

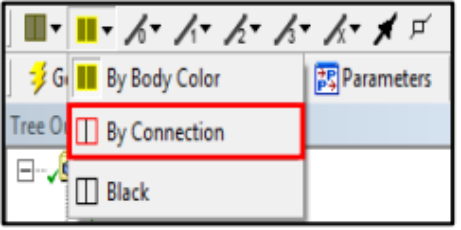

• 设置边线颜色通过连接关系显示颜色

- 如果存在只连接一个面的边线，表明，该边线是开放的，需要我们关闭

- 单连接的边线通过红色显示

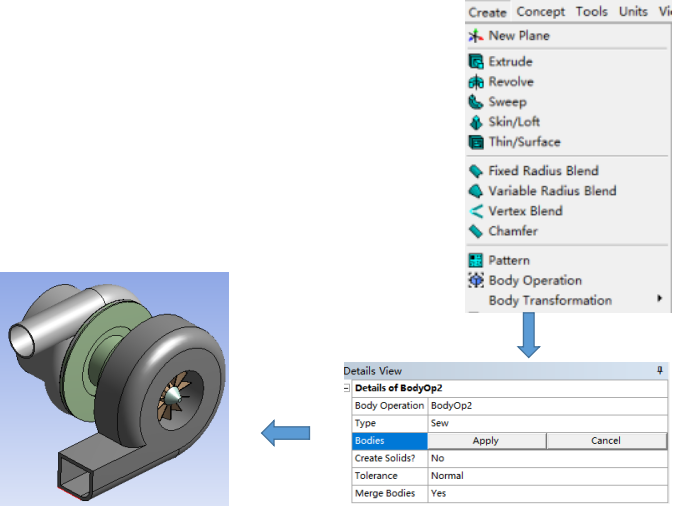

模型检查-缝合边线

• 通过“Create” > “Body Operation” 插入模型处理相关工具

• 在详细工具栏选择“Sew”

• 添加需要缝合的两个体

• 更新

模型检查-面修复

• 通过“Tools” > “Surface Patch” 插入面修复工具

• 选择四条边线”

• 更新

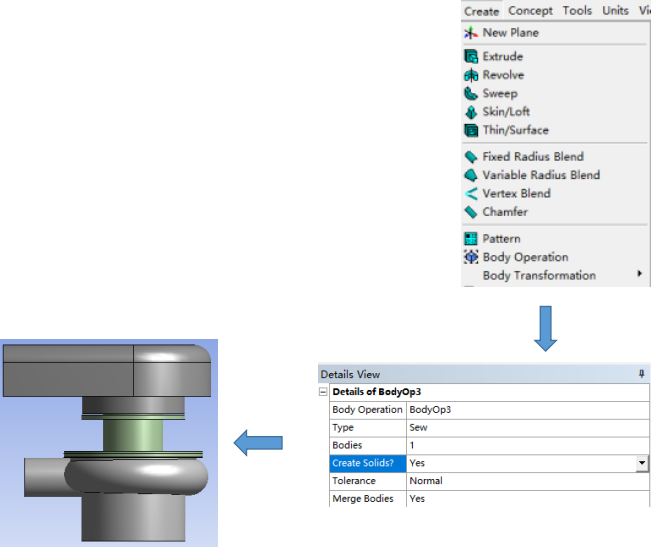

模型检查-通过面生成体

• 通过“Create” > “Body Operation” 插入模型处理相关工具

• 在详细工具栏选择“Sew”

• 选择面体

• 设置“Create Solids”为“Yes”

• 更新

模型检查-查找处理小边线

• 通过“Tools” > “Repair”  > “Repair Hard Edges”

• 设置“Bodies To Search”为“All Bodies”

• 设置“Find Faults Now”为“Yes”

• 更新

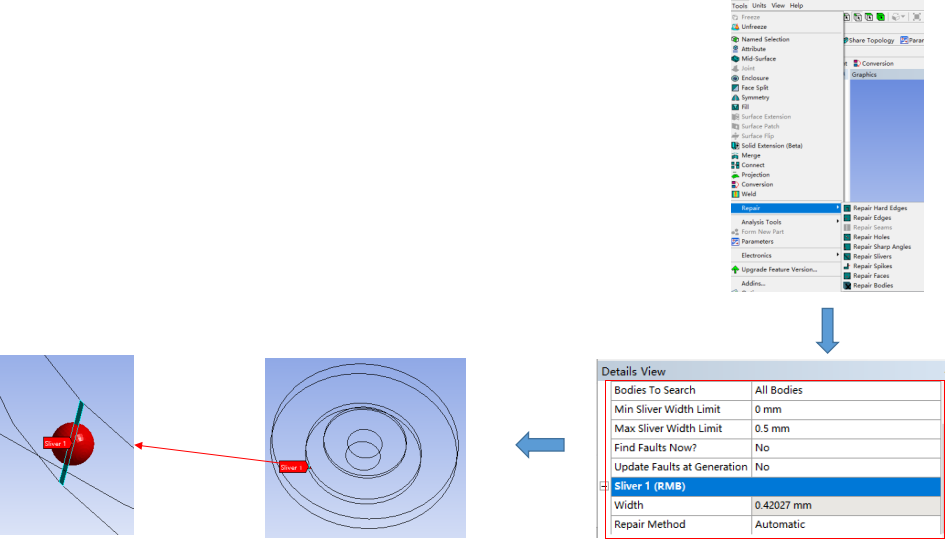

模型检查-查找处理小面

• 通过“Tools” > “Repair”  > “Repair Sliver”

• 设置“Bodies To Search”为“All Bodies”

• 设置“Max Sliver Width Limit”为“0.5”

• 设置“Find Faults Now”为“Yes”

• 更新

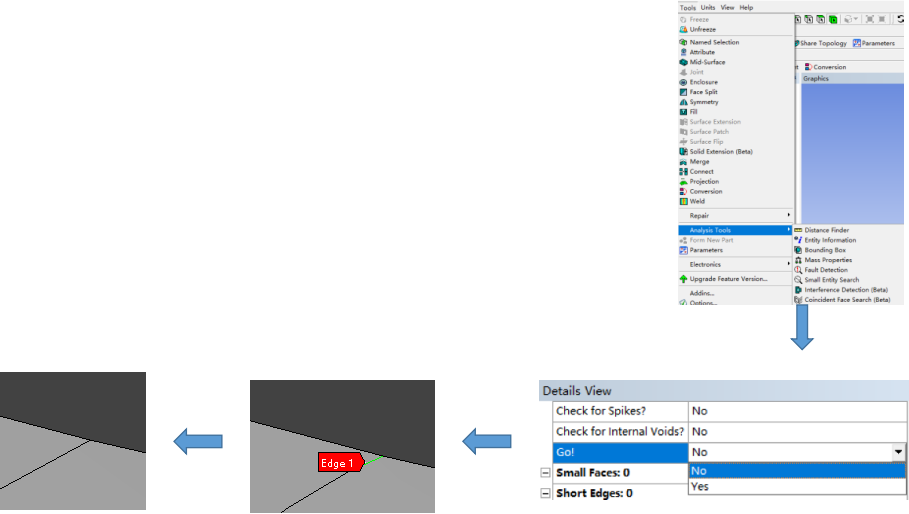

模型检查-查找处理特征

• 通过“Tools” > “Analysis Tools”  > “Small Entiy Search”

• 选择需要检查的体

• 设置“GO”为“Yes”

• 更新

• 使用“Merge”功能合并两条线

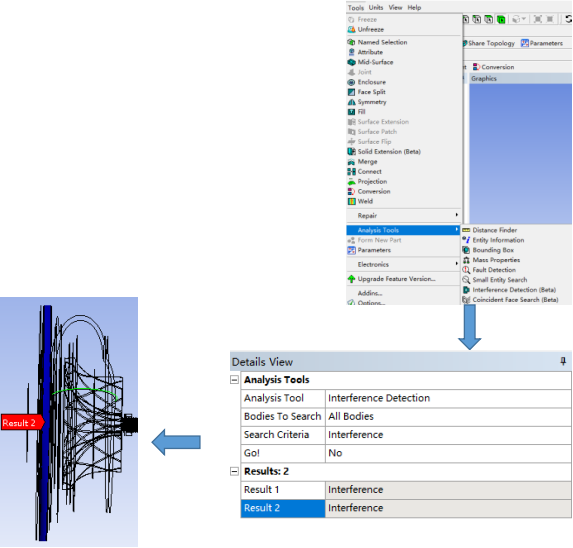

模型检查-干涉处理

• 通过“Tools” > “Analysis Tools”  > “Interference Detection(Beta)”

• 选择需要检查的体

• 设置“GO”为“Yes”

• 更新

• 通过测量干涉的距离，移动实体

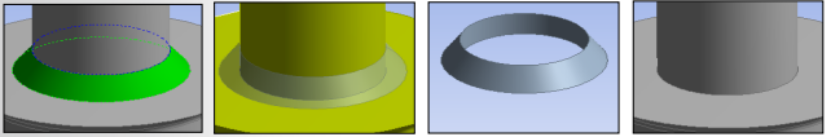

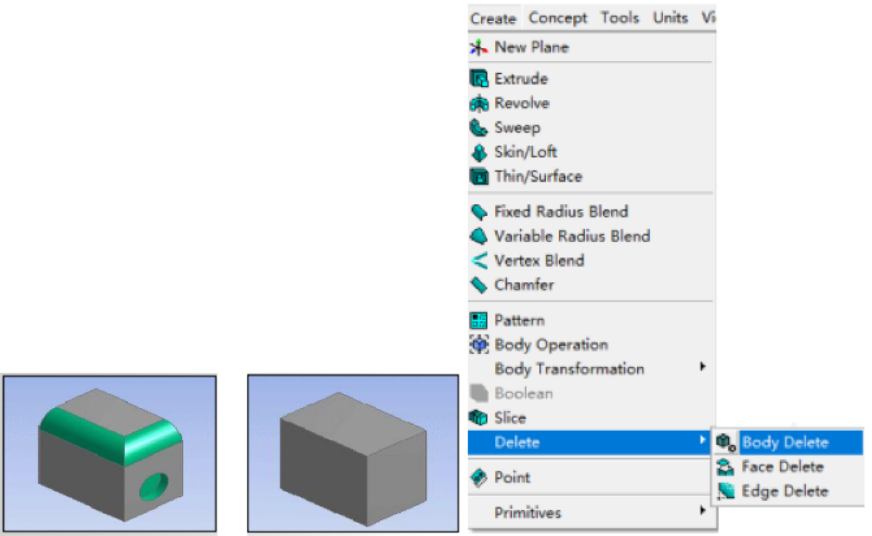

模型检查-删除面

• 用于移除几何特征

• Healing Method的选项：

- Automatic

- Natural Healing

- Patch Healing

- NO Healing

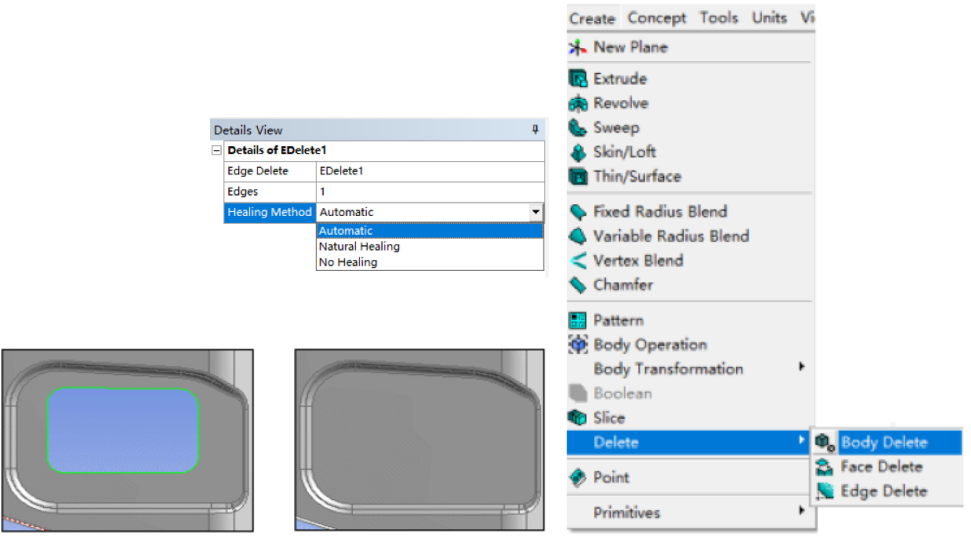

模型检查-删除边

• 用于从面上移除倒角、空洞等

• Healing Method的选项：

- Automatic

- Natural Healing

- NO Healing

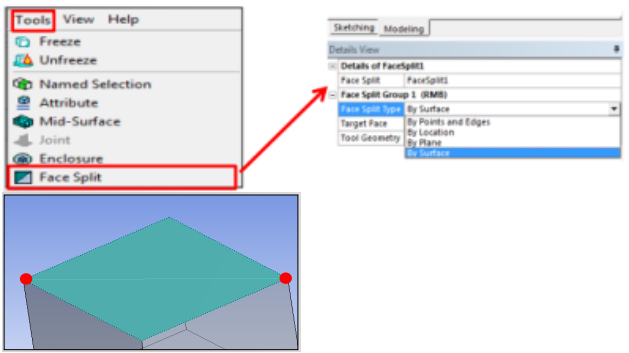

模型检查-面切割

• 面可以用以下方式切割：

- 点和线

- 坐标点

- 工作平面

- 几何面

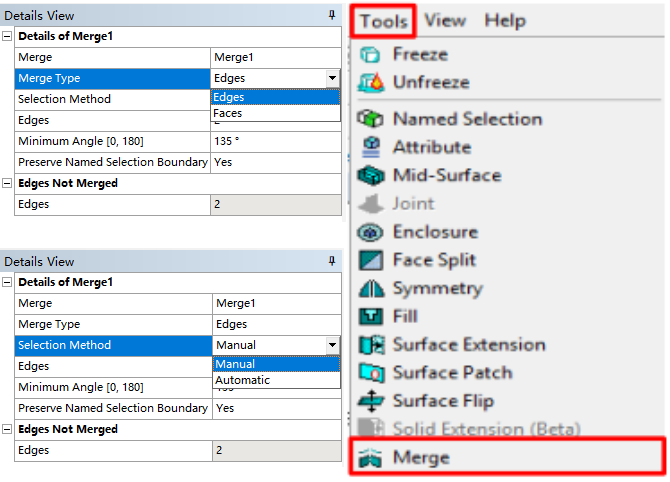

模型检查-合并

• 合并选择的线或者面

• 常用于复杂模型的简化

• 合并的类型：

- 合并线

- 合并面

• 合并的方式：

- 手动

- 自动

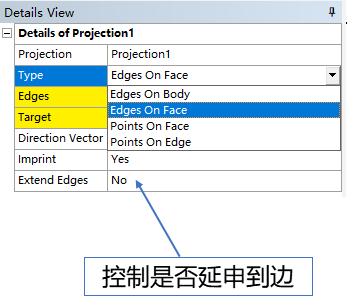

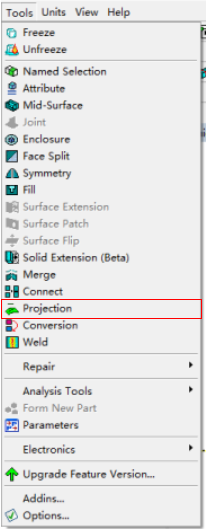

模型检查-投影

• 可以将点投影到线/面

• 可以将线投影到面/体

• 投影体可以在激活状态和冻结状态

• Type选项：

- 线到体

- 线到面

- 点到面

- 点到线

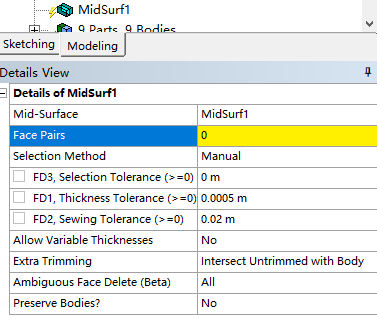

模型检查-中面

• 提取实体模型对称面中面，将实体模型转换成壳体

• 有两种选择方式，手动和自动，默认为手动选择

- 人为选择需要选择对应的两个面

- 自动选择需要设置程序检测厚度的最小值和最大值

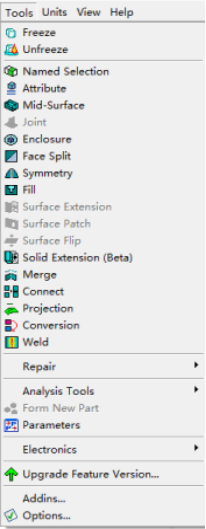

模型检查-部分功能

• Tools-FaceSplit，利用点、线、面、工作平面等切割面

• Tools-Surface Ext，通过距离、目标面、下一个面等方式延申面

• Tools-Surface Patch，通过选择面内孔边线修补面

• Tools-Surface flip，反转面的法向

• Tools-Solid Extension，延申实体（需要在workbench中勾选beta）

• Tools-Weld，通过选择边线和面定义焊缝

• Tools-Detach，分离选择的实体，将实体分离成面体
