模块出处

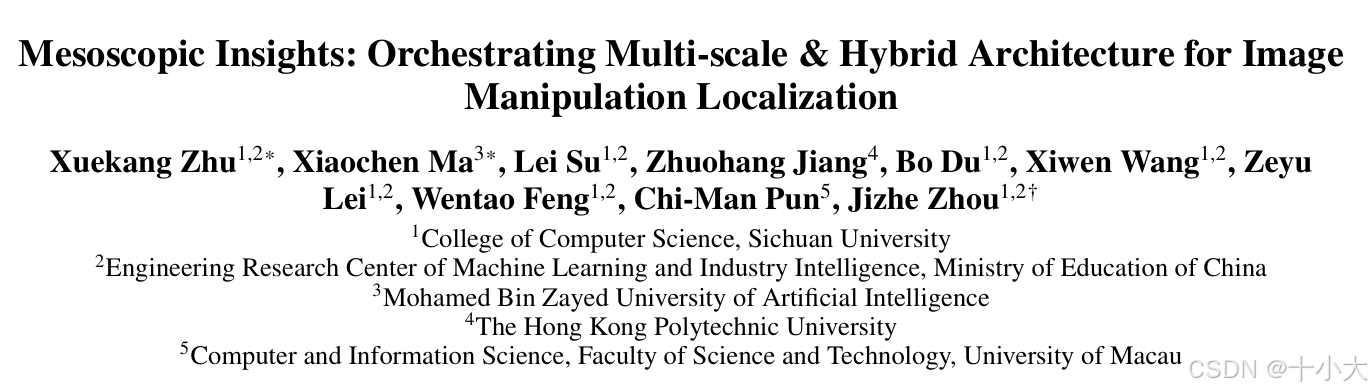

Paper：Mesoscopic Insights: Orchestrating Multi-scale & Hybrid Architecture for Image
Manipulation Localization

Code：https://github.com/scu-zjz/Mesorch

模块介绍

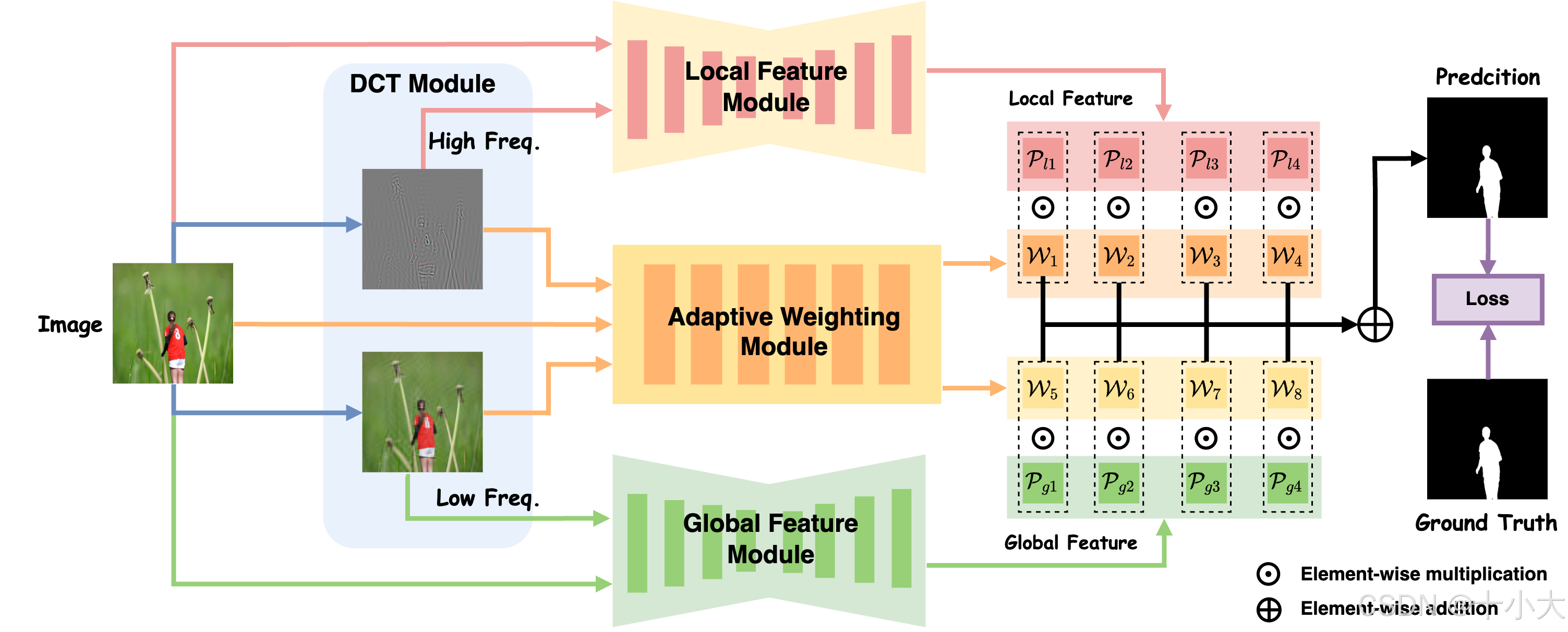

Mesoscopic-Orchestration（Mesorch）：

• 将 Transformer 和 CNN 并行结合，Transformers 提取宏观信息和 CNN 捕获微观细节。
• 在不同尺度上探索，无缝评估微观和宏观信息。

现有频率域方法（如直接 FFT/DCT 后丢弃高频）存在不足：

• 固定频率划分：手动选择频率阈值（如仅保留前 10% 低频），无法自适应不同任务需求（如分割需更多高频，分类需更多低频）；
• 缺乏归一化：频率域特征数值范围波动大（从 - 1e3 到 1e3），直接输入后续模块易导致梯度爆炸；
• 无动态适配：DCT 矩阵固定为单一尺寸，无法适配不同输入分辨率（如 32×32、64×64 特征图）。

Mesorch 通过三大创新解决上述问题：

1. 自适应频率划分：通过alpha参数灵活控制高低频比例（如高频alpha=0.05保留 95% 高频，低频alpha=0.95保留 95% 低频），适配不同任务；
2. 动态 DCT 矩阵：根据输入特征尺寸（H/W）实时生成对应大小的 DCT 矩阵，支持任意正方形特征图；
3. 全局归一化：将逆 DCT 后的特征映射到 0~1，避免数值波动，提升后续模块稳定性。

模块提出的动机（Motivation）

介观水平是宏观世界和微观世界之间的桥梁，解决了两者忽略的差距。图像处理定位(IML)是一种从假图像中追求真理的关键技术，长期以来一直依赖于低级(微观层面的)痕迹。然而，在实践中，大多数篡改旨在通过改变图像语义来欺骗受众。因此，操作通常发生在对象级别（宏观级别），这与微观跟踪同样重要。因此，将这两个级别集成到介观级别为 IML 研究提供了新的视角。

因此，引入Mesorach架构来协调两者，解决传统视觉模型在 “细节捕捉” 与 “全局建模” 上的矛盾。

适用范围与模块效果

适用范围：适用于通用视觉领域，特别是需要高低频分离，频率差距明显的数据集上的任务。

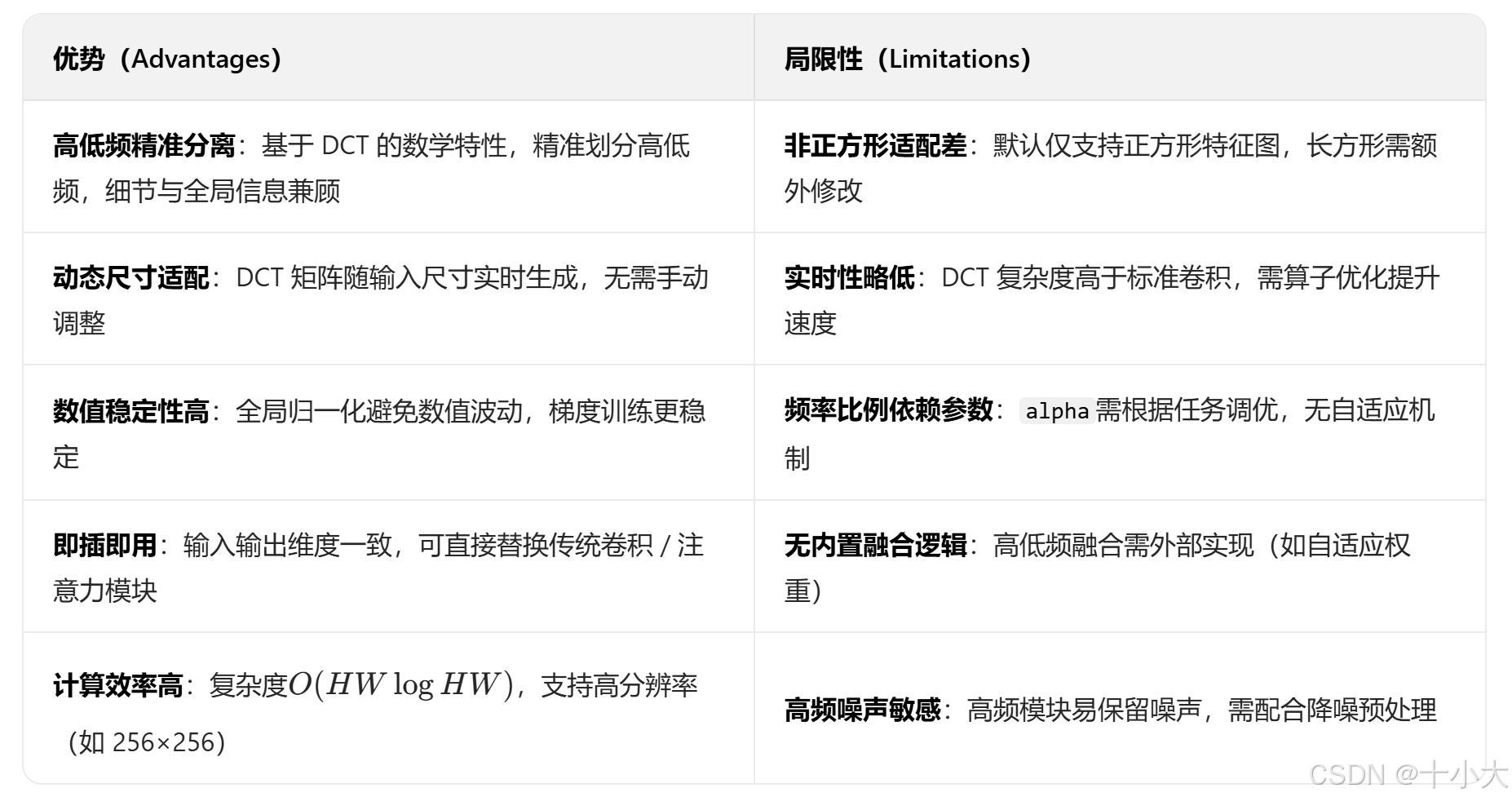

模块优劣：

缝合位置：需要特征提取的位置。

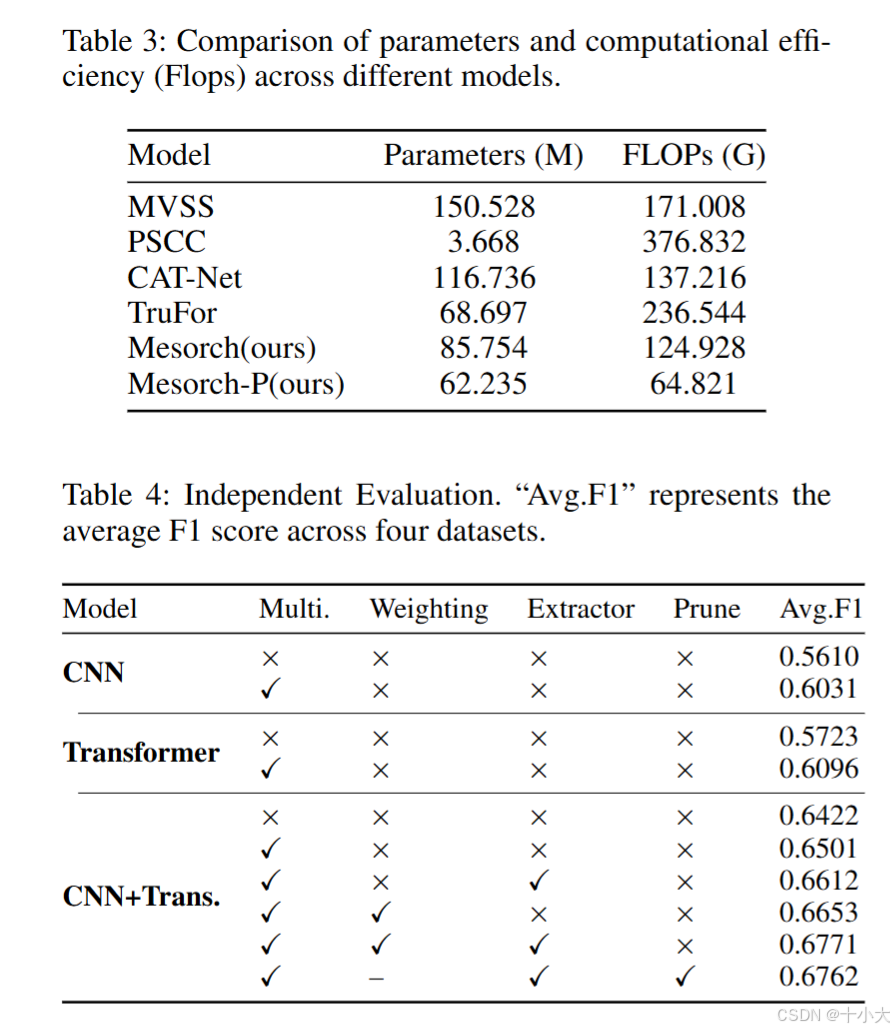

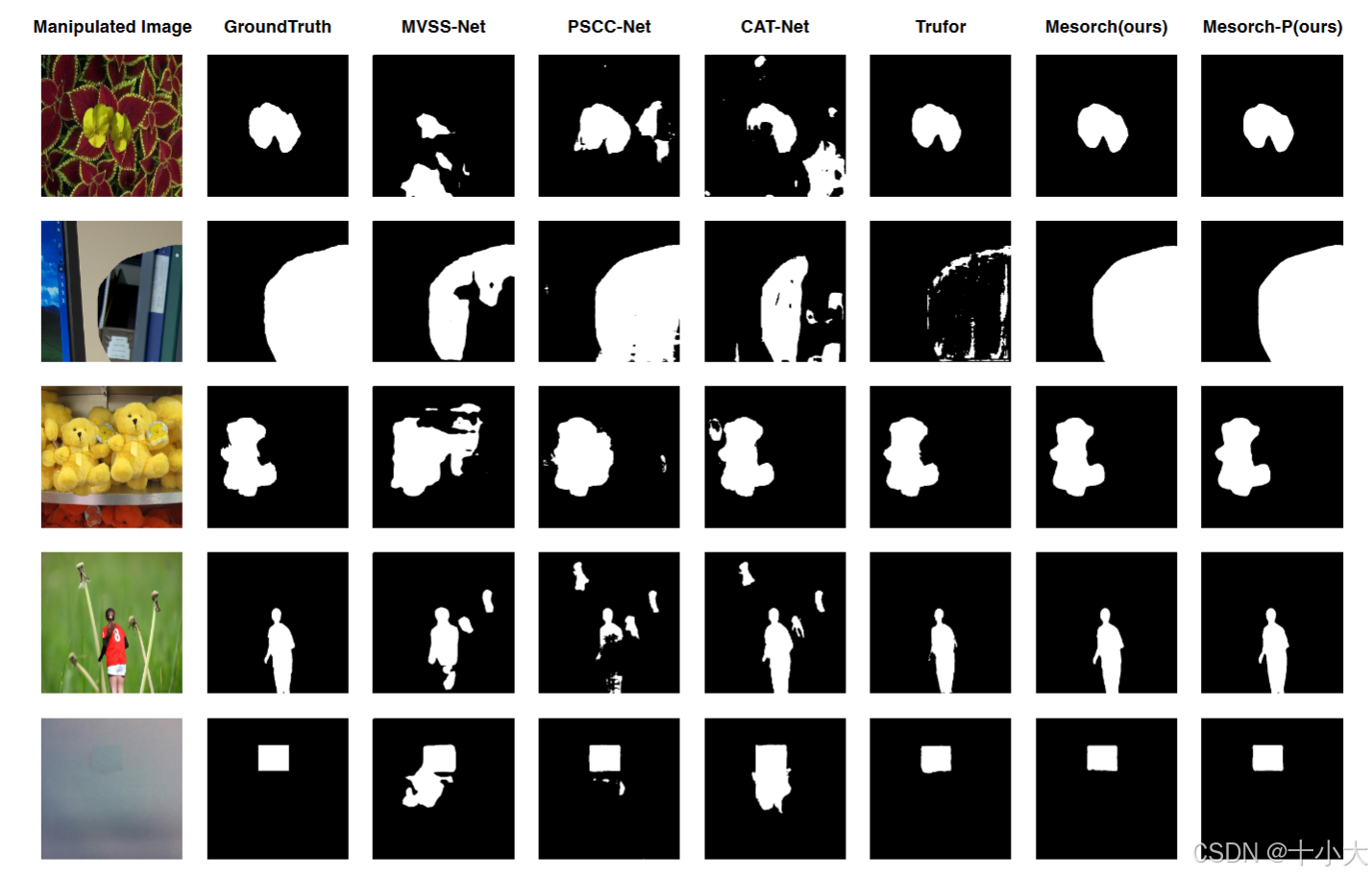

模块效果：复杂度更低，架构更合理，性能更优。

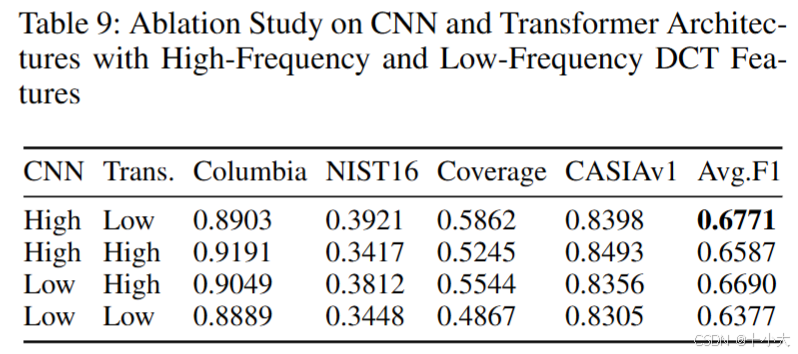

消融：CNN对应高频DCT，Transformer对应低频DCT更优。这与CNN和Transformer本身的特性对应。

模块代码及使用方式

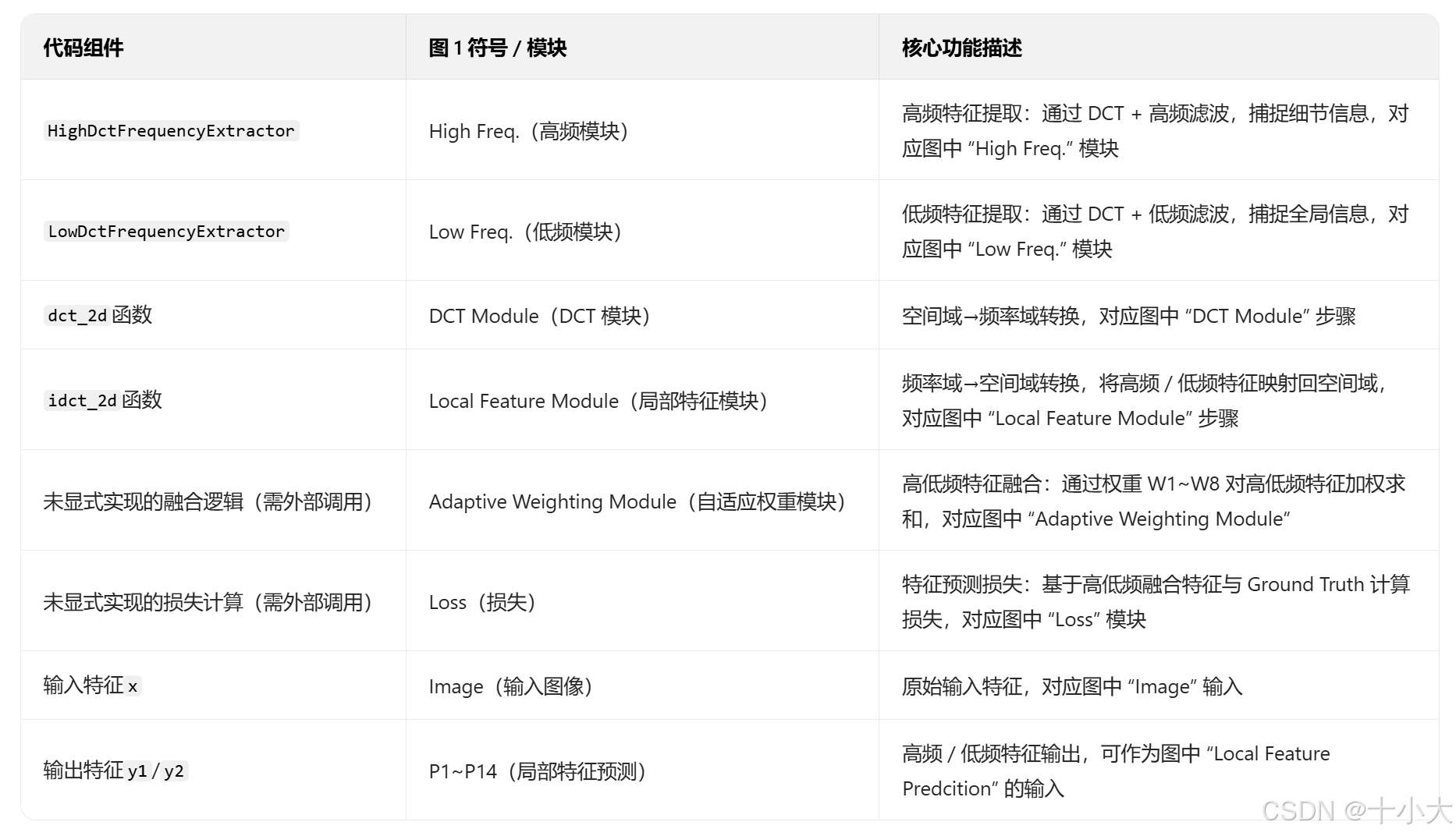

代码与模块结构图对应关系：

模块代码（详细注释与特征流前向传播过程中的维度变化）：

import torch
import torch.nn as nn
import torch.fft
import math

class HighDctFrequencyExtractor(nn.Module):
    """
    高频DCT频率提取模块：通过二维离散余弦变换（DCT）将特征从空间域转换到频率域，
    保留高频分量并抑制低频分量，最终将高频特征映射回空间域并归一化
    核心作用：捕捉特征中的细节信息（如边缘、纹理），适配需要精细特征的任务
    """

    def __init__(self, alpha=0.05):
        """
        Args:
            alpha (float): 低频抑制比例（0<alpha<1），默认0.05表示抑制前5%的低频区域
                           alpha越小，保留的高频区域越大；alpha越大，仅保留极高频率
        """
        super(HighDctFrequencyExtractor, self).__init__()
        # 校验alpha有效性（必须在0~1之间，否则无法正确划分高低频）
        if alpha <= 0 or alpha >= 1:
            raise ValueError("alpha must be between 0 and 1 (exclusive)")
        self.alpha = alpha
        # 初始化DCT变换矩阵（高度和宽度方向），None表示动态生成（适配不同输入尺寸）
        self.dct_matrix_h = None  # 高度方向DCT矩阵
        self.dct_matrix_w = None  # 宽度方向DCT矩阵

    def create_dct_matrix(self, N):
        """
        生成N×N的二维DCT变换矩阵（基于DCT-II标准公式）
        Args:
            N (int): DCT矩阵尺寸（对应特征图的高度或宽度）
        Returns:
            torch.Tensor: N×N的DCT矩阵，形状 [N, N]
        """
        # 生成索引矩阵：n为列索引（1×N），k为行索引（N×1）
        n = torch.arange(N, dtype=torch.float32).reshape((1, N))
        k = torch.arange(N, dtype=torch.float32).reshape((N, 1))
        # DCT-II公式：dct_matrix[k][n] = sqrt(2/N) * cos(π*k*(2n+1)/(2N))
        # 首行特殊处理：dct_matrix[0][n] = 1/sqrt(N)（直流分量归一化）
        dct_matrix = torch.sqrt(torch.tensor(2.0 / N)) * torch.cos(math.pi * k * (2 * n + 1) / (2 * N))
        dct_matrix[0, :] = 1 / math.sqrt(N)  # 直流分量行（k=0）单独归一化
        return dct_matrix

    def dct_2d(self, x):
        """
        二维DCT变换：将输入特征从空间域转换到频率域
        Args:
            x (torch.Tensor): 输入特征，形状 [B, C, H, W]（B=批量，C=通道，H=高度，W=宽度）
        Returns:
            torch.Tensor: DCT变换后的频率域特征，形状与输入一致 [B, C, H, W]
        """
        H, W = x.size(-2), x.size(-1)  # 提取特征图的高度和宽度
        # 动态生成/更新DCT矩阵（若输入尺寸变化，重新生成对应尺寸的矩阵）
        if self.dct_matrix_h is None or self.dct_matrix_h.size(0) != H:
            self.dct_matrix_h = self.create_dct_matrix(H).to(x.device)
        if self.dct_matrix_w is None or self.dct_matrix_w.size(0) != W:
            self.dct_matrix_w = self.create_dct_matrix(W).to(x.device)

        # 二维DCT计算：x_dct = DCT_h × x × DCT_w^T（矩阵乘法实现空间域→频率域）
        # 先对宽度方向做DCT（x × DCT_w^T），再对高度方向做DCT（DCT_h × 结果）
        return torch.matmul(self.dct_matrix_h, torch.matmul(x, self.dct_matrix_w.t()))

    def idct_2d(self, x):
        """
        二维逆DCT变换：将频率域特征映射回空间域
        Args:
            x (torch.Tensor): 频率域特征，形状 [B, C, H, W]
        Returns:
            torch.Tensor: 逆DCT后的空间域特征，形状与输入一致 [B, C, H, W]
        """
        H, W = x.size(-2), x.size(-1)
        # 动态生成/更新DCT矩阵（与dct_2d共享矩阵，避免重复计算）
        if self.dct_matrix_h is None or self.dct_matrix_h.size(0) != H:
            self.dct_matrix_h = self.create_dct_matrix(H).to(x.device)
        if self.dct_matrix_w is None or self.dct_matrix_w.size(0) != W:
            self.dct_matrix_w = self.create_dct_matrix(W).to(x.device)

        # 二维逆DCT计算：x_idct = DCT_h^T × x × DCT_w（DCT矩阵正交性，逆变换=转置）
        return torch.matmul(self.dct_matrix_h.t(), torch.matmul(x, self.dct_matrix_w))

    def high_pass_filter(self, x, alpha):
        """
        高频滤波：生成频率域掩码，抑制低频区域，保留高频区域
        Args:
            x (torch.Tensor): 频率域特征，形状 [B, C, H, W]
            alpha (float): 低频抑制比例（与__init__中的alpha一致）
        Returns:
            torch.Tensor: 滤波后的频率域特征（低频被置0，高频保留）
        """
        h, w = x.shape[-2:]  # 频率域特征的高度和宽度
        # 生成全1掩码（初始保留所有频率）
        mask = torch.ones(h, w, device=x.device)
        # 计算低频区域大小：前alpha*h行、前alpha*w列（频率域左上角为低频，右下角为高频）
        alpha_h, alpha_w = int(alpha * h), int(alpha * w)
        mask[:alpha_h, :alpha_w] = 0  # 抑制低频区域（置0）
        return x * mask  # 频率域特征与掩码相乘，保留高频

    def forward(self, x):
        """
        前向传播流程：空间域→DCT→高频滤波→逆DCT→空间域归一化→输出
        Args:
            x (torch.Tensor): 输入空间域特征，形状 [B, C, H, W]
        Returns:
            torch.Tensor: 输出高频空间域特征，形状与输入一致 [B, C, H, W]，值已归一化到0~1
        """
        # 步骤1：空间域→频率域（DCT变换）
        xq = self.dct_2d(x)
        # 步骤2：频率域滤波（抑制低频，保留高频）
        xq_high = self.high_pass_filter(xq, self.alpha)
        # 步骤3：频率域→空间域（逆DCT变换）
        xh = self.idct_2d(xq_high)

        # 步骤4：特征归一化（将高频特征映射到0~1，避免数值波动影响后续模块）
        B = xh.shape[0]  # 批量大小
        # 计算每个样本的全局最小值和最大值（按通道和空间维度展平）
        min_vals = xh.reshape(B, -1).min(dim=1, keepdim=True).values.view(B, 1, 1, 1)
        max_vals = xh.reshape(B, -1).max(dim=1, keepdim=True).values.view(B, 1, 1, 1)
        #  min-max归一化：(x - min)/(max - min)
        xh = (xh - min_vals) / (max_vals - min_vals)

        return xh


class LowDctFrequencyExtractor(nn.Module):
    """
    低频DCT频率提取模块：通过二维DCT将特征转换到频率域，保留低频分量并抑制高频分量，
    最终映射回空间域并归一化
    核心作用：捕捉特征中的全局趋势（如整体轮廓、亮度分布），适配需要全局信息的任务
    """

    def __init__(self, alpha=0.95):
        """
        Args:
            alpha (float): 高频抑制比例（0<alpha<1），默认0.95表示保留前95%的低频区域
                           alpha越大，保留的低频区域越大；alpha越小，仅保留极低频率
        """
        super(LowDctFrequencyExtractor, self).__init__()
        if alpha <= 0 or alpha >= 1:
            raise ValueError("alpha must be between 0 and 1 (exclusive)")
        self.alpha = alpha
        self.dct_matrix_h = None  # 高度方向DCT矩阵（动态生成）
        self.dct_matrix_w = None  # 宽度方向DCT矩阵（动态生成）

    def create_dct_matrix(self, N):
        """生成N×N的DCT矩阵，与HighDctFrequencyExtractor完全一致，复用DCT-II公式"""
        n = torch.arange(N, dtype=torch.float32).reshape((1, N))
        k = torch.arange(N, dtype=torch.float32).reshape((N, 1))
        dct_matrix = torch.sqrt(torch.tensor(2.0 / N)) * torch.cos(math.pi * k * (2 * n + 1) / (2 * N))
        dct_matrix[0, :] = 1 / math.sqrt(N)
        return dct_matrix

    def dct_2d(self, x):
        """二维DCT变换，与HighDctFrequencyExtractor完全一致，空间域→频率域"""
        H, W = x.size(-2), x.size(-1)
        if self.dct_matrix_h is None or self.dct_matrix_h.size(0) != H:
            self.dct_matrix_h = self.create_dct_matrix(H).to(x.device)
        if self.dct_matrix_w is None or self.dct_matrix_w.size(0) != W:
            self.dct_matrix_w = self.create_dct_matrix(W).to(x.device)
        return torch.matmul(self.dct_matrix_h, torch.matmul(x, self.dct_matrix_w.t()))

    def idct_2d(self, x):
        """二维逆DCT变换，与HighDctFrequencyExtractor完全一致，频率域→空间域"""
        H, W = x.size(-2), x.size(-1)
        if self.dct_matrix_h is None or self.dct_matrix_h.size(0) != H:
            self.dct_matrix_h = self.create_dct_matrix(H).to(x.device)
        if self.dct_matrix_w is None or self.dct_matrix_w.size(0) != W:
            self.dct_matrix_w = self.create_dct_matrix(W).to(x.device)
        return torch.matmul(self.dct_matrix_h.t(), torch.matmul(x, self.dct_matrix_w))

    def high_pass_filter(self, x, alpha):
        """
        低频滤波：生成频率域掩码，抑制高频区域，保留低频区域
        与HighDctFrequencyExtractor的滤波逻辑相反：抑制右下角高频，保留左上角低频
        Args:
            x (torch.Tensor): 频率域特征，形状 [B, C, H, W]
            alpha (float): 高频抑制比例（与__init__中的alpha一致）
        Returns:
            torch.Tensor: 滤波后的频率域特征（高频被置0，低频保留）
        """
        h, w = x.shape[-2:]
        mask = torch.ones(h, w, device=x.device)
        # 计算高频区域大小：后(1-alpha)*h行、后(1-alpha)*w列（频率域右下角为高频）
        alpha_h, alpha_w = int(alpha * h), int(alpha * w)
        mask[-alpha_h:, -alpha_w:] = 0  # 抑制高频区域（置0）
        return x * mask

    def forward(self, x):
        """
        前向传播流程：空间域→DCT→低频滤波→逆DCT→空间域归一化→输出
        Args:
            x (torch.Tensor): 输入空间域特征，形状 [B, C, H, W]
        Returns:
            torch.Tensor: 输出低频空间域特征，形状与输入一致 [B, C, H, W]，值已归一化到0~1
        """
        # 步骤1：空间域→频率域（DCT变换）
        xq = self.dct_2d(x)
        # 步骤2：频率域滤波（抑制高频，保留低频）
        xq_high = self.high_pass_filter(xq, self.alpha)
        # 步骤3：频率域→空间域（逆DCT变换）
        xh = self.idct_2d(xq_high)

        # 步骤4：特征归一化（与HighDctFrequencyExtractor一致，映射到0~1）
        B = xh.shape[0]
        min_vals = xh.reshape(B, -1).min(dim=1, keepdim=True).values.view(B, 1, 1, 1)
        max_vals = xh.reshape(B, -1).max(dim=1, keepdim=True).values.view(B, 1, 1, 1)
        xh = (xh - min_vals) / (max_vals - min_vals)

        return xh

if __name__ == "__main__":
    device = torch.device('cuda:0' if torch.cuda.is_available() else 'cpu')

    x = torch.randn(1, 64, 32, 32).to(device)
    model1 = HighDctFrequencyExtractor()
    model2 = LowDctFrequencyExtractor()

    model1.to(device)
    model2.to(device)

    y1 = model1(x)
    y2 = model2(x)

    print("微信公众号：十小大的底层视觉工坊")
    print("知乎、CSDN：十小大")

    print("输入特征维度：", x.shape)
    print("高频输出特征维度：", y1.shape)
    print("低频输出特征维度：", y2.shape)

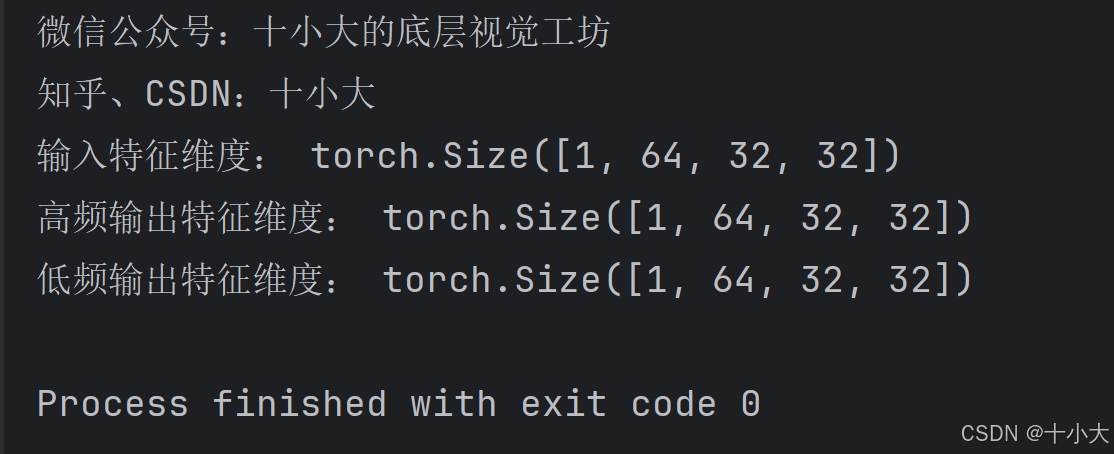

运行结果：

---

至此本文结束。
