RocketMQ集群高级特性

在看完RocketMQ的核心源码后，详细你对于RocketMQ已经比较熟悉了。这一章节将会给你分享一些RocketMQ集群架构中的高级特性。这些特性的底层原理相对来说会比较复杂。如果你感兴趣，可以去源码中尝试自己梳理下这些工作机制。

一、Dledger文件一致性协议

这一部分章节，目前网上资料比较少。请慎重。

1、Deldger高可用集群下的消息一致性问题

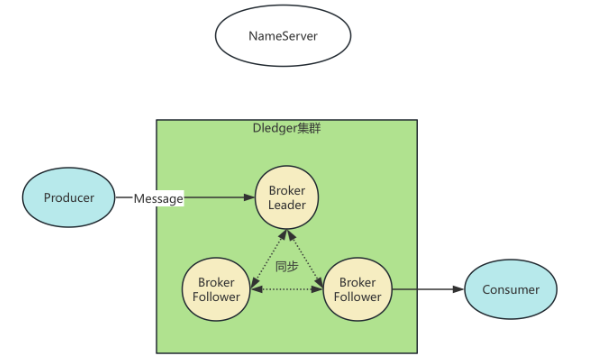

RocketMQ提供了两种集群机制，一种是固定角色的主从集群，另一种是自行选主的Dledger集群。在之前章节中，也带大家简单看了一下主从集群的消息同步过程，那么你有没有好奇过Dledger高可用集群又是怎么进行消息同步的呢？

很明显的一点，Dledger高可用集群的主节点是自主选举产生的，他的文件同步会要比主从同步复杂很多。消息数据不能简单的只是从主节点往从节点同步，而是需要在整个集群内达成一致。

在一个Server集群中，数据写入到Server集群中的一个节点，然后希望从集群中任何一个节点都能读到写入的数据，这种问题就称为分布式数据一致性问题。

这个问题实现起来会面临几个核心的问题：

1、服务稳定性问题：各个Server状态不稳定，随时可能宕机。

2、网络抖动问题：Server之间的网络如果发生抖动，集群内的某些请求就可能丢失。

3、网速问题：数据在Server之间的传输速度不一致，难以保证数据的顺序。分布式场景是要保证集群内最终反馈出来的数据是一致的。但是数据的变化通常跟操作顺序有关。所以，还需要引入操作日志集，并保证日志的顺序，才能最终保证集群对外数据的一致性。

4、快速响应：尽快向客户端给出写入操作的响应结果。响应时间不能简单依赖于集群中最慢的节点。

所以，这个不起眼的问题，其实是IT界中一个非常有难度的问题。解决这样的问题，也有一系列的算法。

• 弱一致性算法：DNS系统、Gossip协议(使用场景：Fabric区块链，Cassandra，RedisCluster，Consul)
• 强一致性算法：Basic-Paxos、Multi-Paxos包括Raft系列(Nacos的JRaft，Kafka的Kraft以及RocketMQ的Dledger)、ZAB（Zookeeper)

这其中，RocketMQ的Dledger集群其实也是基于Raft协议诞生的一种分布式一致性协议。接下来就先了解下Raft协议，再来看看RocketMQ中的Dledger是怎么实现的。

RocketMQ中的Dledger其实是一个外来品，来自于OpenMessage这样一个开源组织。而Dledger其实是一个保证分布式日志一致性的小框架，RocketMQ把这个小框架用在了自己的日志文件同步场景。

2、理解Raft协议的基本流程

先来看个热闹，看下Raft协议到底是个什么样子的。网上有个动画文稿，是对Raft算法最生动形象的描述。地址： http://thesecretlivesofdata.com/raft/

从这个动画中可以看到， Raft协议是分为两个阶段工作的：Election选举和Log Replicaion日志同步。也就是说Raft要解决的其实是两个事情，一个是集群中选举产生主节点。另一个是在集群内进行数据同步。

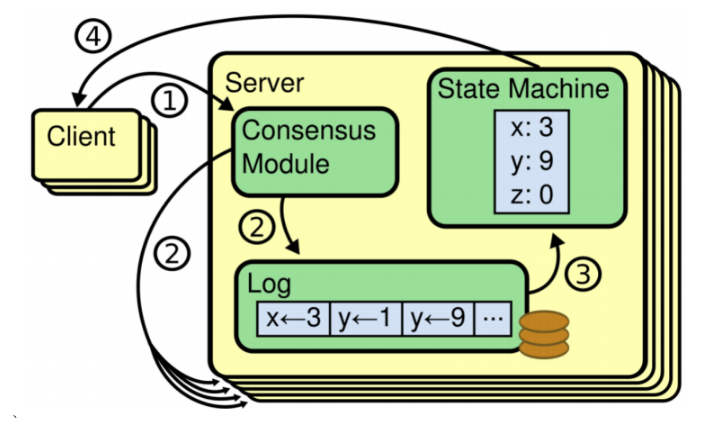

Raft算法的基本工作流程是这样的：

这里重点是需要理解Log日志和State Machine状态机。Log日志就是保存在Server上的操作日志，其中每个条目称为Entry。Entry中的操作，最终都会落地到StateMachine中。Raft算法的核心就是要保证所有节点上的Entry顺序一致。

注意，是保证Entry顺序一致，而不是保证Entry不丢失，这是两个概念。

1、多个Server基于他的一致性协议，会共同选举产生一个 Leader，负责响应客户端的请求。

2、Leader 通过一致性协议，将客户端的指令转发到集群所有节点上。

3、每个节点将客户端的指令以 Entry 的形式保存到自己的 Log 日志当中。此时 Entry 是uncommited状态。

4、当有多数节点共同保存了 Entry 后，就可以执行 Entry 中的客户端执行，提交到State Machine 状态机中。此时 Entry 更新为commited状态。

为此，Raft协议给每个节点设定了三种不同的状态，Leader，Follower和Candidate。

• Leader ： 1、选举产⽣。多数派决定。2、向 Follower 节点发送⼼跳，Follower 收到⼼跳就不会竞选Leader。3、响应客户端请求。集群内所有的数据变化都从 Leader 开始。4、向 Follower 同步操作⽇志。 具体实现时，有的产品会让发到 Follower 上的请求转发到 Leader 上去。 也有的直接拒绝
• Follower：1、参与选举投票。2、同步 Leader 上的数据。3、接收 Follower 的⼼跳。如果 Follower ⻓期没有发送⼼跳，就转为 Candidate，竞选 Leader。
• Candidate：没有 Leader 时，发起投票，竞选 Leader。

Raft协议为了保证同一时刻，集群当中最多只会有一个主节点，防止脑裂问题，还会增加一个Term任期的概念。

时间被划分为多个任期。每个任期都以选举开始。选举成功后，由一名Leader管理集群，直到任期结束。有些选举失败了，没有选举出Leader，那就进入下一个任期，开始下一次选举。

从CAP理论的角度分析，Raft优先保证的是CP，而放弃了A。与之形成对比的是Eureka，保证AP。

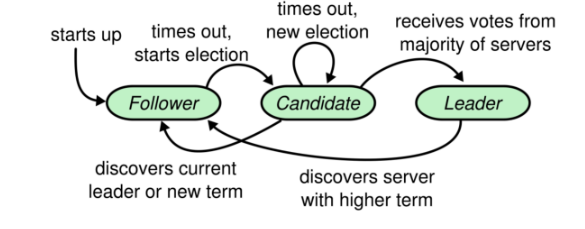

他们的状态变化过程是这样的：

1、所有节点启动时都从 Follower 状态开始。

2、每个Follower 设定了⼀个选举过期时间Election Timeout 。Follower持续等待 Leader 的⼼跳请求。如果超过选举过期时间，就转为 Candidate，向其他节点发起投票，竞选 Leader。为了防⽌所有节点在同⼀时间过期，这个选举过期时间通常会设定为⼀个随机值，⼀般在 150ms到 300ms之间。

3、Candidate 开始新⼀个任期的选举。每个 Candidate 会投⾃⼰⼀票，然后向其他节点发起投票 RPC 请求。然后等待其他节点返回投票结果。等待时⻓也是Election Timeout。

4、每个节点在每⼀个任期内有⼀次投票的资格。他们会响应 Candidate 的投票 RPC 请求。按照⼀定的规则进⾏投票。返回⽀持 或者 不⽀持。

5、Candidate 收到其他节点的投票 RPC 响应之后，会重置他的 Election Timeout，继续等待其他响应。⼀旦某⼀个 Candidate 接收到了超过集群⼀半节点的投票同意结果后，就会转为 Leader 节点。并开始向其他节点发送⼼跳 RPC 请求。确认⾃⼰的 Leader 地位。

6、其他节点接收到 Leader 的⼼跳后，就会乖乖的转为 Follower 状态。 Candidate 也会转为 Follower 。然后等待从 Leader 同步⽇志。直到 Leader 节点⼼跳超时或者服务宕机，再触发下⼀轮选举，进⼊下⼀个 Term任期。

以上截图大都来自于Raft的经典论文《In Search of an Understandable Consensus Algorithm》

3、Raft协议的基础实现机制拆解

接下来思考下Raft算法要如何实现这些流程呢？这里我们主要分析每个节点要保存哪些数据，然后RPC请求要传递哪些数据。

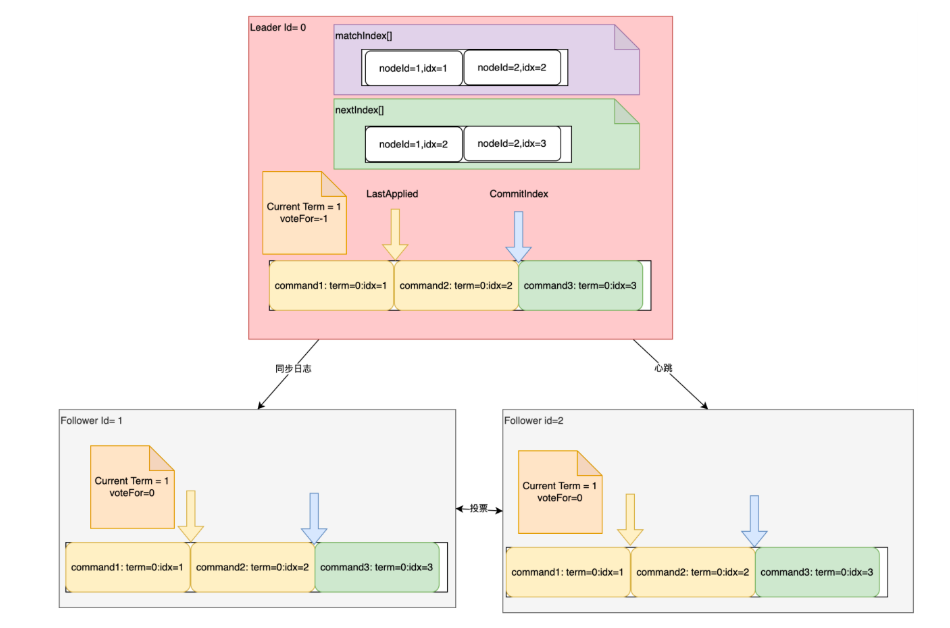

这里简单总结Raft算法的基础数据结构：

首先是数据：

所有节点都需要的信息：

• currentTerm： 服务器当前的任期
• votedFor：当前任期内投票给了谁。
• log[]：日志条目Entry。每个 Entry 要包含Command：客户端指令，term：任期，idx：Entry 的偏移量。
• commitIndex：标记为commited的 Entry 的索引。记录消息同步的进度。
• lastApplied：已执行完 Command的 Entry 索引。 记录往状态机提交的进度。lastApplied<=commitIndex。 这两个主要是提交到状态机需要

Leader 上的特有参数：

• nextIndex[] : 给每个 Follower 同步到了哪一条 Entry。记录与follower 的同步进度。
• matchIndex[]：给每个 Follower 已经复制到了哪一条 Entry。主要是要记录有哪些 Entry 发给 Follower，正在等待 Follower 确认中。

然后看RPC 请求，最为核心的有三个。第一个是 Candidate投票的 RPC 请求。第二个是 Leader 发送的心跳请求。第三个是Leader 发送的日志同步请求。

对于投票请求，主要请求参数

• term : 当前任期
• candidateId： 投票的候选人 ID。
• lastLogIndex：候选人的最后日志Entry 索引。
• last logo term：候选人最后日志条目的任期号。

前两个参数是必须的。后两个参数主要是当主从发生切换时，可以用来找出最新的Candidate。

主要响应参数：

• term : 当前任期号
• voteGranted：投票结果。是否支持当前 Candidate 当选为 Leader。

**对于后两个请求，都是有 Leader 往 Follower 发送。**其实可以合并为一种请求。心跳请求不带日志条目，而同步日志请求带日志条目。Follower 只要判断下有没有日志条目就可以区分是哪种请求。

主要请求参数：

• term：当前领导者的任期
• leaderId：当前领导者的 ID。
• entries[]：要同步的日志条目。心跳请求就传空。同步消息请求则可以支持批量同步。
• leaderCommit：领导者已知已提交的最高的日志条目的索引。主要是 Follower 要知道新的条目是要从哪里开始同步。
• 为了安全起见，论文中还建议将上一条 Entry 的Index 以及 Term 发送过来。主要还是用来协助 Follower 定位 Entry

主要响应参数：

• term 当前任期。
• success： 响应是否成功。

4、RocketMQ中的Raft实现

接下来我们主要是结合RocketMQ的源码，看下在RocketMQ中的Raft协议的这些数据和请求，是怎么组织的。

1、每个节点的基础状态

基本跟论文中差不多。只不过分在了多个地方。这个是外来品（代表着修改少）

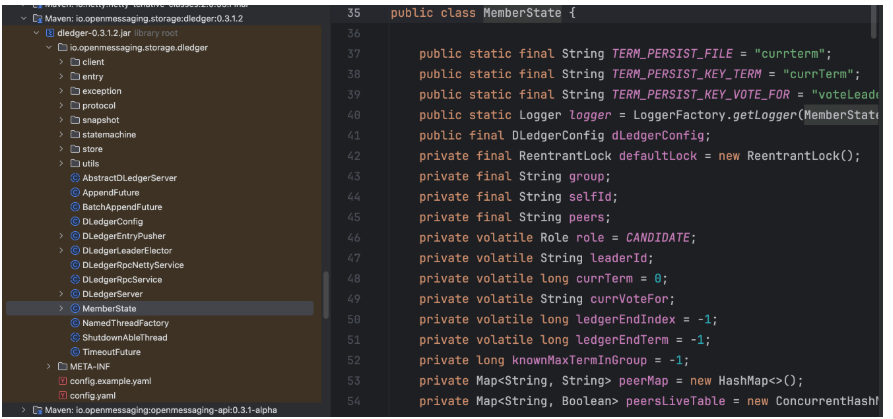

part1：io.openmessaging.storage.dledger.MemberState

核心：

• selfId: 自己的 ID
• role： 自己的角色

    public static enum Role {
        UNKNOWN,
        CANDIDATE,
        LEADER,
        FOLLOWER;

        private Role() {
        }
    }

• leaderId
• currentTerm: 当前 Leader 的任期。
• currentVoteFor： 当前 Term 内，投票给了谁。 一个任期内只能投一次票
• ledgerEndIndex：当前节点最后一个Entry 的索引
• LedgerEndTerm：当前节点最后一个 Entry 的任期

part2、还有一个DLedgerEntryPusher，记录了 Leader 的消息同步进度。DLedgerEntryPusher 里有一个dispatcherMap，里面记录了每个节点的同步状态。相当于 nextIndex[]。

然后还有一个 pendingMap 记录待确认的消息，相当于 matchIndex[]。

// io.openmessaging.storage.dledger.DLedgerEntryPusher 构造方法
for (String peer : memberState.getPeerMap().keySet()) {
            if (!peer.equals(memberState.getSelfId())) {
                dispatcherMap.put(peer, new EntryDispatcher(peer, logger));
            }
        }
​
// io.openmessaging.storage.dledger.DLedgerEntryPusher#EntryDispatcher
// doAppendInner方法 记录每条消息的等待确认的时间
			PushEntryRequest request = buildPushRequest(entry, PushEntryRequest.Type.APPEND);
            CompletableFuture<PushEntryResponse> responseFuture = dLedgerRpcService.push(request);
            pendingMap.put(index, System.currentTimeMillis());

2、LogEntry的设计

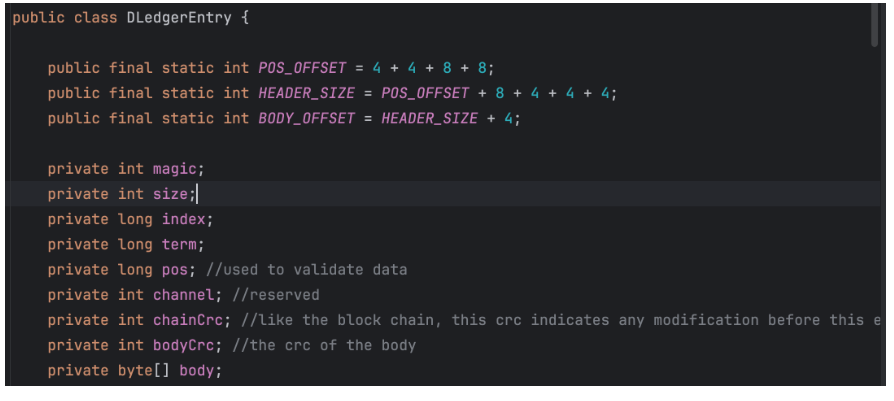

见io.openmessaging.storage.dledger.entry.DLedgerEntry 其中的body就是传递的消息。

在RocketMQ中，要传递的消息主要就是CommitLog。实际上是RocketMQ设计的CommitLog下的一个子类DLedgerCommitLog。

这也就是说RocketMQ的Deldger集群模式下记录的CommitLog日志，和主从集群下记录的CommitLog日志是不同的。因此，Dledger集群和主从集群，他们的日志文件是不通用的。如果你想要把主从集群升级成Dledger集群，那么日志文件是无法直接迁移过去的。

3、状态机

Dledger 只保留一个接口 io.openmessaging.storage.dledger.statemachine.StateMachine 。在状态机中，同样记录了 lastAppliedIndex 和 CommitIndex。其中，lastAppliedIndex 封装在io.openmessaging.storage.dledger.statemachine.StateMachineCaller中。通过这个类来调度触发状态机的对应方法。接下来在onCommited方法里，记录committedIndex，并封装成一个 Task，放到队列里，排队执行。

这个状态机只是定义了一些提交Entry日志的具体操作，具体实现逻辑交由 RocketMQ 自行实现。

4、RPC 请求

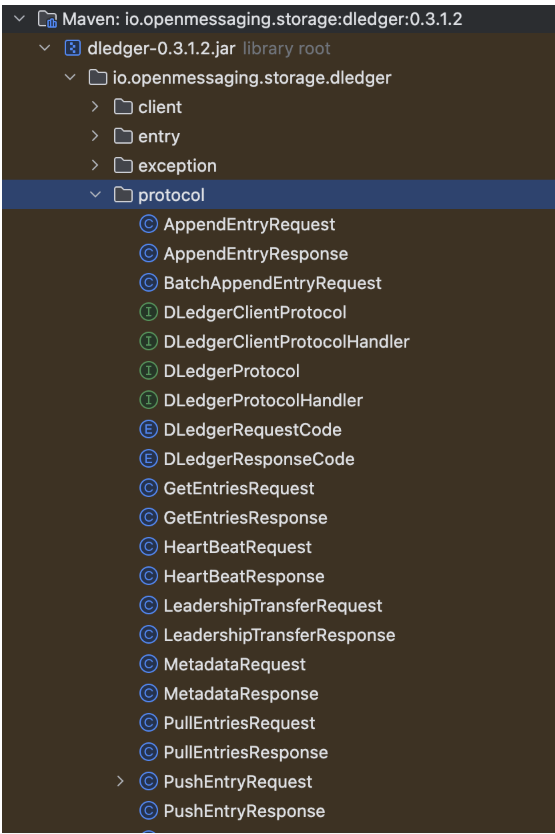

见io.openmessaging.storage.dledger.protocol包下的各种 Request 和 Response

例如这个是心跳发送和返回

关于RocketMQ的Dledger就分析到这里。如果你确实还想要了解每个请求到底是怎么构建的，其中每个参数是如何流转的，那么可以自行分析下源码。

总结

Raft 协议是一种用于分布式系统的共识算法，主要用于解决在多个节点之间就某一状态达成一致的问题，以下是其详细介绍：

核心概念

• 角色 ：Raft 协议中，系统中的每个服务器节点在任何时候都只会处于以下三种角色之一：

  • Leader（领导者） ：整个集群中同一时间只有一个 Leader。它负责处理所有来自客户端的请求（写操作），并将这些操作作为日志条目复制到其他服务器。
  • Follower（跟随者） ：系统中的大多数节点都是 Follower。它们是被动的，不主动发起任何请求，只响应来自 Leader 或 Candidate 的请求。
  • Candidate（候选人） ：当一个 Follower 在一段时间内没有收到 Leader 的心跳时，它会认为 Leader 可能“下线”了，于是转变为 Candidate，并发起新一轮的选举，试图成为新的 Leader。

• 任期（Term） ：Raft 将时间划分为一个个连续的、任意长度的“任期”。每个任期都有一个单调递增的整数编号。任期在 Raft 中扮演着逻辑时钟的角色，它能帮助节点识别出过时的信息，如一个节点收到了一个来自更早任期的请求，它会直接拒绝。

核心流程

• 领导者选举（Leader Election） ：

  1. 心跳与超时 ：所有节点开始时都是 Follower。每个 Follower 都有一个随机的“选举超时”（Election Timeout）计时器。在正常情况下，Leader 会周期性地向所有 Follower 发送“心跳包”（其实是一种空的日志追加 RPC），Follower 收到心跳后会重置自己的计时器。
  2. 成为候选人 ：如果一个 Follower 的计时器走完了（在超时时间内没收到心跳），它就认为 Leader“挂了”。于是，它会将自己的任期号加 1，将自己的角色转变为 Candidate，给自己投一票，并向集群中的所有其他节点发送“请求投票”（RequestVote）RPC。
  3. 投票与决策 ：其他节点收到投票请求后，会根据以下规则决定是否投票：一是先到先得，在一个任期内，每个节点只能投一票；二是任期检查，如果请求方的任期号小于自己的任期号，直接拒绝；三是日志完整性检查，Raft 要求新 Leader 必须包含所有已提交的日志，因此只有当请求方的日志至少和自己一样“新”（比较最后一个日志条目的任期号和索引），才会投票给它。

• 日志复制（Log Replication） ：

  1. 请求接收 ：客户端将写请求（例如，SET x = 5）发送给 Leader。
  2. 日志追加 ：Leader 收到请求后，不会立即执行它，而是将其作为一个新的“日志条目”（Log Entry）追加到自己的日志序列中。每个日志条目都包含了命令内容和创建该条目时的 Leader 任期号。
  3. 并发复制 ：Leader 通过“日志追加”（AppendEntries）RPC，将新的日志条目并行地发送给所有的 Follower。
  4. Follower 响应 ：Follower 收到 AppendEntries RPC 后，会进行一系列检查，包括任期检查和一致性检查。如果检查通过，就追加该日志条目并返回成功响应；如果检查失败，则拒绝追加，并返回相应的错误信息。
  5. Leader 处理响应 ：如果 Follower 因为日志不一致而拒绝，Leader 会递减发送给该 Follower 的下一个日志条目的索引（nextIndex），然后重试 AppendEntries RPC，直到找到与 Follower 匹配的日志点，强制 Follower 的日志回滚并与 Leader 的日志保持一致。

特点与优势

• 易于理解 ：Raft 协议的设计清晰简洁，将复杂的共识问题分解为几个更小、更易于管理的部分，如领导者选举、日志复制和安全性等，这使得它比其他一些共识算法更容易被理解和实现。
• 高效性 ：在正常情况下，Raft 协议能够快速地选出 Leader 并完成日志复制，系统的吞吐量高，延迟低。一旦 Leader 被选举出来，它就可以持续地向 Follower 复制日志，而不需要频繁地进行选举。
• 强一致性 ：Raft 协议通过多种机制确保了数据的强一致性。例如，日志复制过程中的一致性检查、Leader 必须包含所有已提交日志的选举限制等，都保证了所有节点上的日志最终会保持一致。
• 容错性 ：Raft 协议能够容忍一定的节点故障和网络分区等故障情况。只要大多数节点是正常工作的，系统就能够继续运行并提供服务。即使 Leader 发生故障，也会自动触发新的选举过程，快速选出新的 Leader 来恢复服务。

应用场景

• 分布式存储系统 ：在分布式存储系统中，如分布式文件系统、分布式数据库等，Raft 协议可以用于保证数据的一致性和可靠性。多个存储节点通过 Raft 协议达成共识，共同管理数据的存储和复制，确保数据在节点故障或网络问题等情况下不会丢失，并且始终保持一致。
• 微服务架构 ：在微服务架构中，不同的微服务之间需要进行协调和通信。Raft 协议可以用于构建高可用的服务注册与发现机制，确保服务节点之间的状态一致，使得服务能够正确地发现和调用彼此。此外，它还可以用于分布式配置管理等场景，保证配置信息在多个微服务实例中的一致性。
• 云平台与虚拟化 ：云平台和虚拟化环境中通常包含大量的计算资源和管理节点，Raft 协议可用于实现资源管理、任务调度等关键组件的高可用性和一致性。例如，通过 Raft 协议来协调多个管理节点对虚拟机的创建、分配和迁移等操作，确保整个系统的稳定运行。

二、主从节点切换的高可用集群

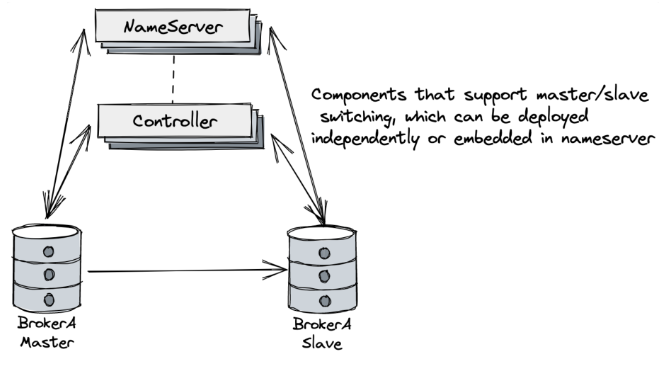

从前面的分析可以看到， RocketMQ提供的Dledger虽然确实增加了集群的高可用，但是他是把集群选举和同步日志都一起完成的。而Dledger集群下的日志，显然会比主从集群大很多。这就会增加写日志的IO负担。因此，在RocketMQ 5.X的大版本中，RocketMQ又提供了一种Controller机制，即可以使用Raft的选举机制带来的高可用特性，同时又可以使用RocketMQ原生的CommitLog日志。

具体部署方式，参见官网 https://rocketmq.apache.org/zh/docs/deploymentOperations/03autofailover。

RocketMQ 的 Controller（控制器）机制是 RocketMQ 集群管理中的核心组件，主要用于管理集群的元数据、协调主从选举以及确保高可用性。以下是关于 RocketMQ Controller 机制的详细介绍：

核心功能

• 主从选举 ：Controller 通过心跳检测和选举机制确保主节点的可用性。当 Master Broker 一定时长没有上报心跳时，Controller 会触发重新选举，从 SyncStateSet 中选择最佳候选者作为新的 Master Broker，而其他 Broker 则退化为 Slave Broker。
• 元数据管理 ：Controller 负责维护 Broker 的元数据信息，包括 Broker 的存活状态、各 Topic 的路由信息等。它通过处理 Broker 的心跳请求，获取 Broker 的状态和数据同步情况，并根据这些信息更新路由信息，为生产者和消费者提供准确的路由数据。
• 故障恢复 ：在主节点失效时，Controller 能够自动触发选举新主节点的过程，确保系统的稳定性和高可用性。当 Master Broker 宕机时，Controller 会根据 SyncStateSet 中的副本状态，快速选择一个合适的 Slave Broker 升级为新的 Master Broker，继续提供服务。

工作原理

• 选举机制 ：Controller 采用类似于 Raft 的选举算法，但又有所不同。它通过一个中心化的 Controller 来处理选举请求，而不是像 Raft 那样通过节点之间的相互投票来选出 Leader。Active Controller 会处理每个 Broker 的心跳与选举工作，当 Master Broker 一定时长没有上报心跳，就可能触发重新选举。
• 心跳检测 ：Broker 定期向 Controller 发送心跳信息，汇报自己的状态和数据同步情况。Controller 根据心跳信息来判断 Broker 的健康状况，并据此进行主从选举等相关操作。
• 数据一致性保证 ：Controller 模式下，数据的写入和复制由 Broker 负责，Controller 仅负责上层协议的选举等控制操作。在数据复制方面，RocketMQ 采用了一种称为 “3S” 的算法来保证数据的一致性。该算法通过维护一个 SyncStateSet 集合，表示跟上 Master 的 Slave 副本集合，只有位于该集合中的节点才有资格被选举为新的 Master，从而确保了数据的一致性。

配置与部署

• 集群部署 ：Controller 本身也支持集群部署，基于 Raft 实现容灾，多个 Controller 节点组成一个集群，通过 Raft 协议保证元数据的一致性和高可用性。
• 配置参数 ：在配置 Controller 时，可以通过设置相关参数来调整其行为，例如选举的触发条件、SyncStateSet 的管理策略等。例如，可以通过参数 enableElectUnCleanMaster 来控制是否允许选举非清洁的 Master，该参数为 true 时，可能会导致消息丢失。

与 DLedger 模式的区别

• 元数据管理职责分离 ：Controller 模式将元数据管理和资源调度的职责从 Broker 中分离出来，由专门的 Controller 组件来集中处理，而 DLedger 模式下，Broker 集群中的节点通过 DLedger 协议形成一个共识组，元数据管理和选举等操作由 Broker 自身参与完成。
• 数据复制与一致性 ：DLedger 模式下，数据写入由 Leader Broker 处理，并通过 DLedger 的复制协议确保所有 Follower Broker 的数据与其保持一致，实现了数据的强一致性。而在 Controller 模式下，数据的写入和复制仍由 Broker 负责，Controller 主要负责上层协议的选举等控制操作，数据一致性通过其他机制来保证。
• 适用场景与优势 ：Controller 模式适用于对集群管理和资源调度有更高要求的场景，能够更好地满足大规模集群的管理需求。它突破了 DLedger 的 3 副本限制，支持多种存储引擎和策略，提高了系统的灵活性和可扩展性。

三、RocketMQ的BrokerContainer容器式运行机制

在RocketMQ 4.x版本中，一个Broker就是一个进程。不管是以主从或者Dledger形式部署，一个进程中都只有一个Broker服务。而Broker又是分主从的，他们的压力式不一样的。Broker负责响应客户端的请求，非常繁忙。Slave一般只承担冷备或热备的作用。这种节点之间角色的不对等会导致RocketMQ的服务器资源没有办法充分利用起来。

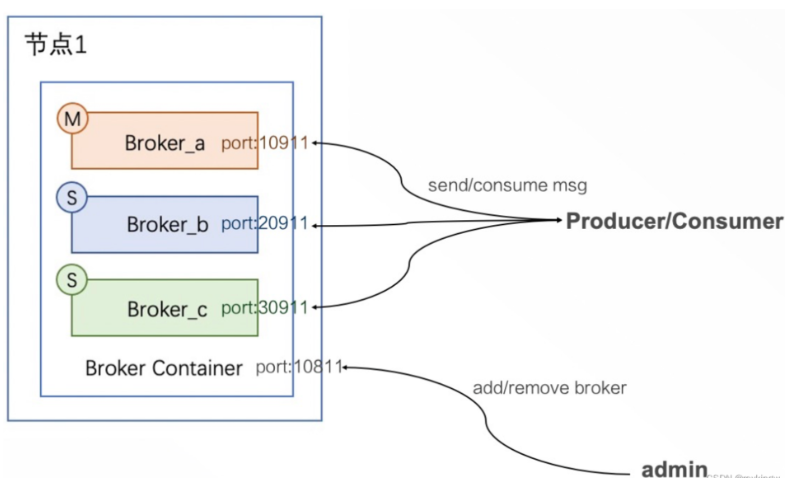

因此在RocketMQ5.x版本中，提供了一种新的模式BrokerContainer。在一个BrokerContainer进程中可以加入多个Broker。这些Broker可以是Master Broker、Slave Broler或者是DledgerBroker。通过这种方式，可以提高单个节点的资源利用率。并且可以通过各种形式的交叉部署来实现节点之间的对等部署。

BrokeContainer模式的部署方式是低啊用bin/mqbrokercontainer脚本启动，并通过-c参数指定单独的配置文件。

bin/mqbrokercontainer -c broker-container.conf

至于配置文件具体的配置方式，同样可以参见RocketMQ给出的配置示例文件。conf/container/目录下的配置。其中最核心的配置就是通过brokerConfigPaths参数，指定多个Broker的配置文件，将他们打包成一个BrokerContainer执行。

#配置端口，用于接收mqadmin命令
listenPort=10811
#指定namesrv
namesrvAddr=worker1:9876;worker2:9876;worker3:98767
#或指定自动获取namesrv
fetchNamesrvAddrByAddressServer=false
#指定要向BrokerContainer内添加的brokerConfig路径，多个config间用“:”分隔；
#不指定则只启动BrokerConainer，具体broker可通过mqadmin工具添加
brokerConfigPaths=/app/rocketmq/rocketmq-all-5.3.0-bin-release/conf/2m-2s-async/broker-b-s.properties:/app/rocketmq/rocketmq-all-5.3.0-bin-release/conf/2m-2s-async/broker-a.properties

四、RocketMQ的集群架构总结

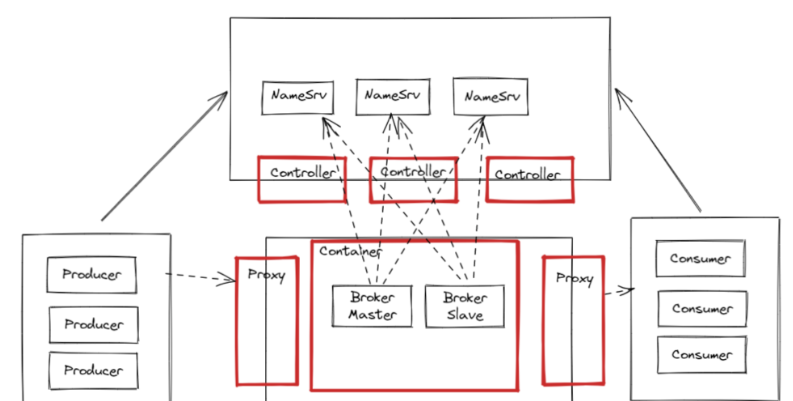

RocketMQ从2022年9月份开始推出了新的5.x大版本。相比于之前的4.x版本，5.x版本向云原生前进了一大步。实际上，除了这里看到的Controller主从切换集群和Container容器化运行机制外，5.x版本中还增加了一个Proxy组件。这个组件也和Controller类似，可以和Broker一起组合部署，也可以单独部署。其作用主要是兼容多语言客户端。当然，如果还是使用java的客户端，则不需要启动Proxy。

proxy具体部署过程，参见官网：https://rocketmq.apache.org/zh/docs/quickStart/01quickstart
