对讲联动主机召梯硬件外呼设备及电梯门禁楼层触点扩展板的配置方案如下：

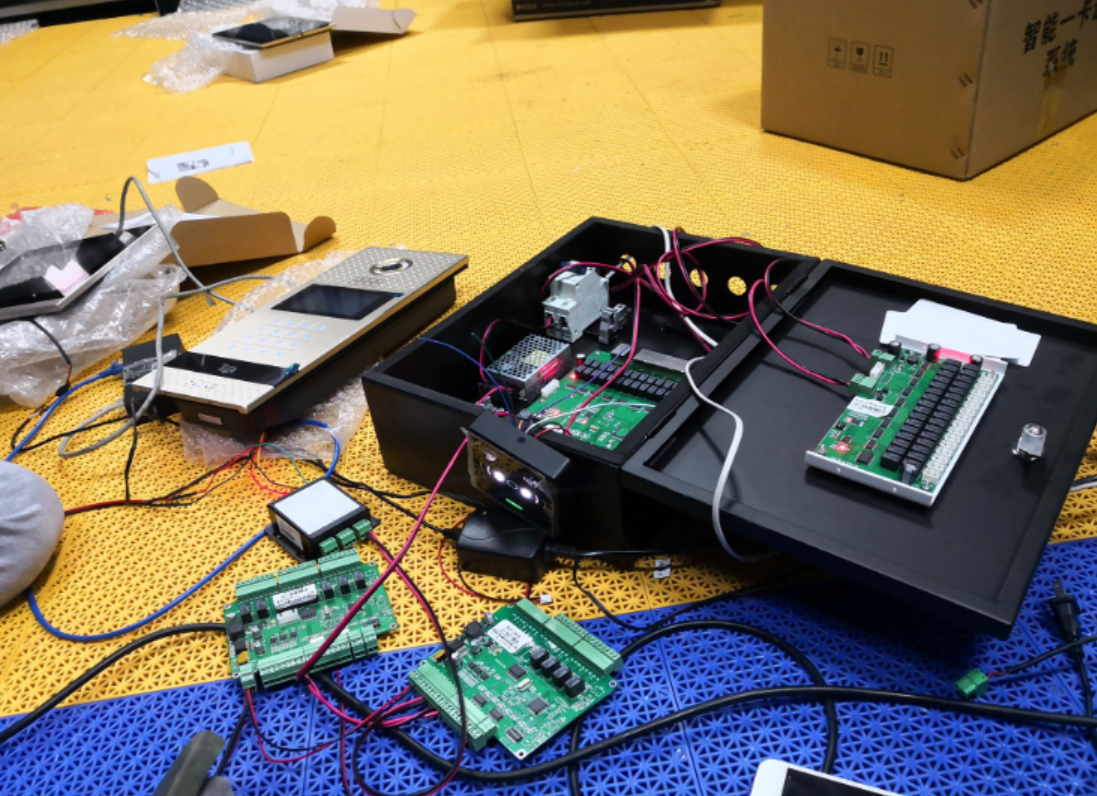

一、核心硬件配置

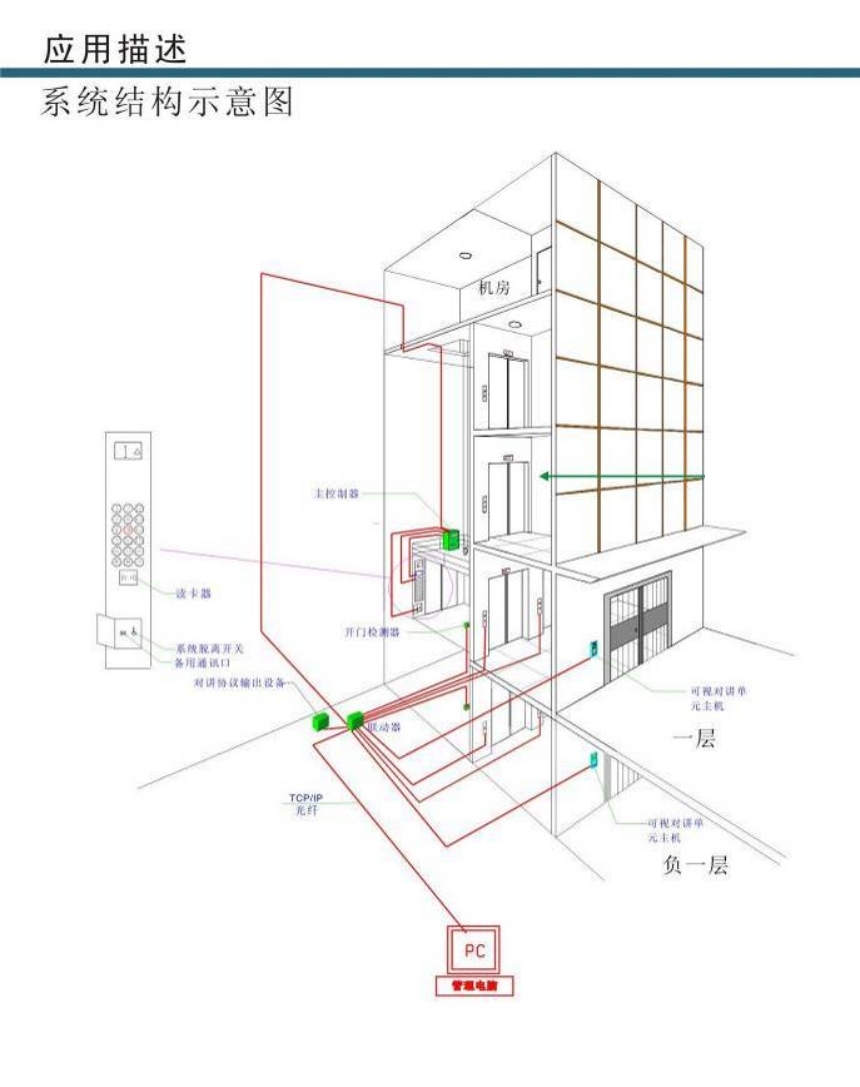

可视对讲主机 → (开关量信号) → DAIC-TK-CD扩展板 → 电梯外呼按键
                                      ↓
                                DAIC-MJ-P电源供电
对讲联动梯控采集器
型号：多奥 DAIC-DT-DJLD
功能：
通过CAN/RS485/TCP/IP协议对接楼宇可视对讲系统，接收对讲主机输出的NO+COM开关量信号。
将信号转换为梯控系统可识别的指令，触发电梯外呼按键。
接口：
输入：支持楼宇对讲系统的开关量信号（需匹配对讲系统协议）。
输出：通过RS485与梯控控制器通信，控制电梯外呼动作。
电梯楼层触点扩展板
型号：多奥 DAIC-TK-CD
功能：
扩展控制1楼和负1楼的“上行”按键，实现对讲联动召梯3。
每块扩展板支持16层控制，可叠加扩展（本场景仅需控制2层，单板即可满足）。
技术参数：
无源干触点输入输出，与电梯系统物理隔离，确保安全。
导通电阻<3Ω，截止电阻>20MΩ，抗干扰性强。
专用独立机箱电源
型号：多奥 DAIC-MJ-P
功能：
为梯控系统提供稳定供电，支持DC12V±10%/3A输出。
集成过流、过压、防雷、防静电保护，保障系统稳定运行。
配置要求：
每个楼层配置1台，确保断电时自动脱离梯控，电梯恢复原始状态。

核心硬件配置清单

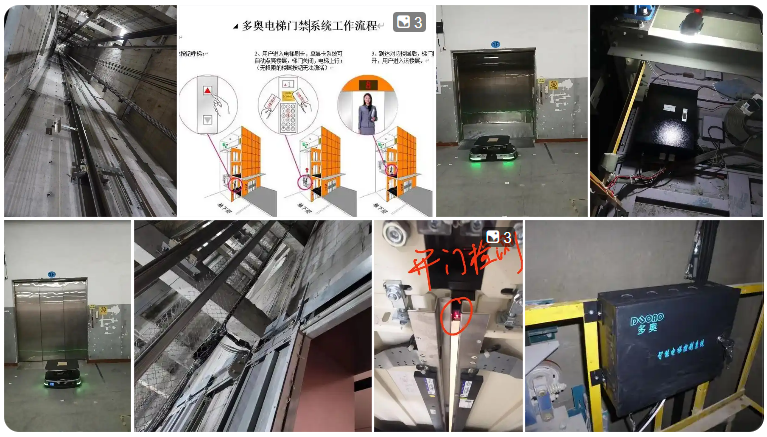

二、线缆与安装配置
信号传输线
型号：RVVP4×0.5屏蔽双绞线（485通讯线）
用途：连接对讲联动模块（DAIC-DT-DJLD）与梯控控制器，传输召梯指令。
长度：按实际楼层距离定制，建议预留6-8米冗余。
电源线
型号：RVV3×1.0（三芯屏蔽线）
用途：连接DAIC-MJ-P电源与扩展板，确保供电稳定。
电梯按键控制线
型号：RVVP2×1.0（屏蔽双绞线）
用途：连接扩展板（DAIC-TK-CD）与电梯COP（控制柜），控制1楼/负1楼上行按键36。
安装要求：
避免与电梯强电线路并行，减少电磁干扰。
压接端子加固，防止移动磨损。

三、安全与冗余设计

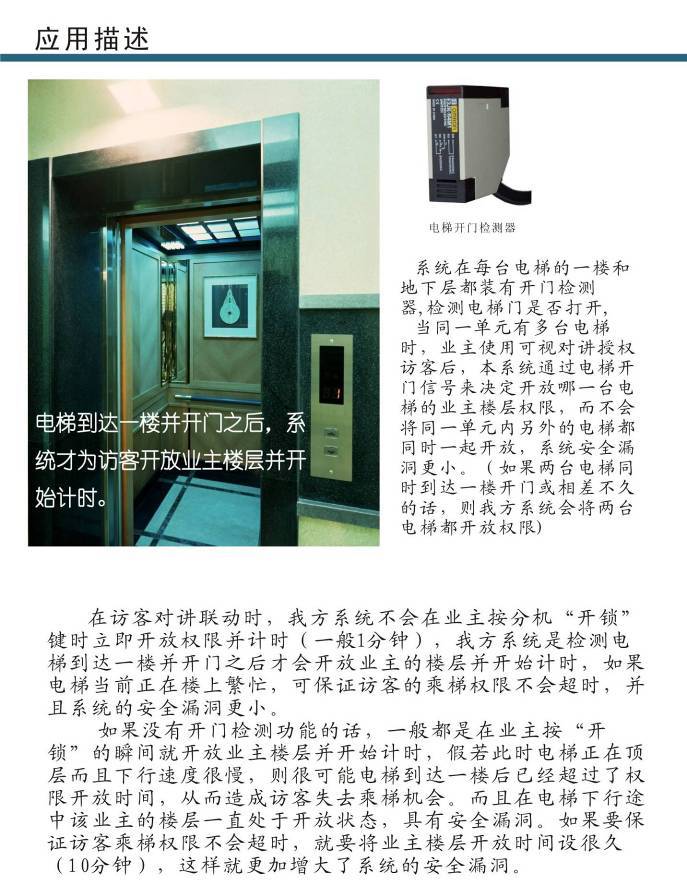

断电自动恢复机制
DAIC-TK-CD扩展板与电梯系统采用无源干触点连接，当控制器断电或故障时，触点自动闭合，电梯恢复自由状态。
DAIC-MJ-P电源具备断电保护功能，确保紧急情况下系统安全脱离。
消防联动
配置消防信号输入接口，火灾时自动解除梯控，电梯返回基站并开门。
防干扰设计
所有信号线采用屏蔽双绞线（如RVVP4×0.5），避免电梯门机等强电设备干扰。
扩展板安装位置远离金属表面，必要时加装非金属隔离垫片。

四、调试与维护要点
调试步骤：
信号对接：确认对讲主机输出的NO+COM信号正常，通过万用表检测电压（无源干接点，无需供电）。
功能测试：
访客通过对讲主机呼叫→系统触发扩展板点亮1楼/负1楼上行按键→电梯响应。
模拟断电→验证电梯自动恢复自由状态。
消防联动测试：模拟消防信号输入→电梯强制脱离梯控。
维护建议：
定期检查线缆密封性（IP65防护等级），防止潮湿腐蚀。
每季度测试一次对讲联动召梯功能，确保信号传输稳定。

五、配置清单（按楼层数量）
设备名称    型号    数量/楼层    备注
对讲联动模块    DAIC-DT-DJLD    1台/楼层    对接楼宇可视对讲系统
楼层触点扩展板    DAIC-TK-CD    1块/楼层    控制1楼/负1楼上行按键
专用电源    DAIC-MJ-P    1台/楼层    DC12V/3A，带过压保护
屏蔽通讯线（485）    RVVP4×0.5    按距离定制    连接对讲模块与控制器
电源线    RVV3×1.0    按距离定制    连接电源与扩展板
按键控制线    RVVP2×1.0    按楼层定制    连接扩展板与电梯COP

六、系统优势
无缝联动：对讲主机呼叫→自动点亮电梯按键→电梯直达目标楼层，实现无感通行。
安全可靠：断电/故障自动脱离梯控，消防信号优先释放电梯。
灵活扩展：通过叠加扩展板（DAIC-TK-CD）可支持更高楼层控制。
如需进一步优化或适配特定电梯品牌（如日立、三菱等），可选配触点扩展板DAIC-TK-IO实现免破线对接。
