第一部分 引言与研究背景

1.1 三维仿真软件的发展趋势

三维仿真软件的发展最早可以追溯到二十世纪中期，当时主要应用于结构力学和流体力学的数值模拟。随着计算机图形学和硬件算力的持续提升，三维仿真逐渐从科研工具扩展到工业制造、建筑设计、交通运输、医疗健康和国防军事等多个领域。

在工业制造方面，三维仿真已经成为产品研发的重要环节。汽车制造商在设计阶段便会利用三维仿真进行碰撞模拟，以便在物理试验之前预测车辆在不同工况下的变形模式和能量吸收情况。这类方法可以减少三到四成的物理样机试制成本。航空航天企业同样依赖三维仿真，例如在波音 787 客机的研发中，大部分零部件建模都通过虚拟仿真完成，从而避免了大量不必要的样机制造和返工。

在建筑行业，三维仿真以建筑信息建模（BIM）的形式得到广泛应用。实践表明，采用 BIM 技术的建筑企业，其设计修改效率普遍提升三分之一以上，工程返工率下降超过五分之一。这种方式使建筑项目能够更好地实现全生命周期的数字化管理。

在虚拟现实和增强现实领域，三维仿真更是沉浸式交互体验的基础。随着硬件厂商不断优化图形处理能力，复杂场景如今已经可以在移动端设备上实现稳定的高帧率渲染。例如，移动端 VR 头显已经能够在复杂城市级场景下保持 72 帧到 90 帧的刷新速度，为用户提供流畅的交互体验。

然而，随着模型精度和复杂度的持续提升，三维仿真软件也面临着愈发严峻的挑战。一个高精度的工业零部件 CAD 模型文件往往可达到数百兆字节，完整装配体甚至可能超过 10GB。在建筑领域，一个超高层建筑的 BIM 模型可能包含上亿个构件对象，文件大小常常达到数十 GB 甚至上百 GB。如果不经过优化，加载和渲染极其缓慢，甚至会造成软件崩溃。这说明，模型复杂度与计算资源之间的矛盾已经成为制约三维仿真应用普及的关键问题。

---

1.2 模型轻量化的提出背景

1.2.1 硬件算力与模型复杂度的矛盾

虽然 GPU 和多核 CPU 的性能不断提升，但三维仿真模型的规模增长速度远高于硬件性能的进步速度。例如，一辆中型轿车的全车三维模型在 2010 年大约包含 500 万个三角面片，而到了 2020 年，其模型面片数已接近 5000 万。如果不进行轻量化处理，单一模型的渲染内存需求将超过数 GB，远远超出了多数移动终端和普通工作站的承载能力。

1.2.2 跨平台协同与远程传输需求

在全球化设计协作和工业互联网的背景下，三维模型往往需要在不同企业和地区之间传输。未压缩的全车 CAD 模型文件通常高达数十 GB，如果直接通过网络传输，可能需要数小时甚至更长时间。而经过轻量化处理后，文件大小通常能缩减八成以上，协同效率得到显著提升。

1.2.3 实时渲染与沉浸式体验需求

在虚拟现实和增强现实应用中，用户体验依赖于稳定的高帧率渲染。若模型过于庞大，将导致 GPU 负担过重，出现延迟和掉帧，进而破坏沉浸感。实践表明，一个包含两千万多边形的未优化城市模型在实时渲染中只能维持 20 帧左右，而采用轻量化技术（如多层次细节和网格简化）后，帧率可以提升到 70 帧以上，用户交互体验得到显著改善。

1.2.4 移动终端与边缘计算的限制

随着三维仿真应用逐渐拓展至移动设备和边缘端平台，轻量化的必要性更加凸显。经过轻量化预处理的复杂工业模型，其在移动终端上的加载时间可缩短六到八成，同时能显著降低图形处理单元的能耗，使得三维仿真在低功耗环境下的应用成为可能。

综上所述，模型轻量化不仅是解决计算和存储压力的技术路径，也是推动三维仿真技术向工业互联网、BIM 和沉浸式应用全面落地的重要前提。

---

1.3 行业与学术界的关注重点

1.3.1 几何简化方法

几何简化是最早提出的模型轻量化手段。典型方法包括边塌缩、四边形误差度量以及基于体素的近似建模。在实践中，通过几何简化可在保证误差控制在合理范围的同时，将模型规模缩减七成以上。这类方法常用于工业 CAD 场景中的快速渲染、仿真预处理和交互操作。

1.3.2 语义保持与功能导向的轻量化

在工业和建筑应用中，模型不仅仅包含几何信息，还包含零部件属性、装配关系和材料参数等语义数据。若轻量化仅考虑几何结构，可能会导致后续仿真和分析失效。因此，近年来的研究更加注重在轻量化过程中保留语义信息。例如，建筑领域的软件在进行模型剔除时，会保留结构关键构件和核心参数，以保证工程分析的连续性。

1.3.3 多层次细节（LOD）技术

多层次细节技术广泛应用于游戏和虚拟现实中，通过在不同观察距离加载不同精度的模型来兼顾效率与效果。游戏引擎中的自动 LOD 功能可以在远距离显示低精度模型，在近距离逐渐替换为高精度模型。这种技术同样在城市级三维 GIS 平台中得到应用，例如在全球范围的城市浏览中，普通计算机也能够顺畅运行超大规模的数据。

1.3.4 基于人工智能的轻量化

近年来，深度学习方法逐渐进入三维模型压缩领域。利用神经网络对点云和网格模型进行特征提取，可以在保持几何细节的同时进一步降低数据规模。与传统几何简化方法相比，人工智能驱动的算法在压缩率和细节还原方面表现更为优越。例如，实验表明基于深度学习的网格压缩方法往往能在误差相近的情况下多压缩 15% 至 20% 的数据量。

1.3.5 轻量化与数据安全的结合

随着三维模型的跨企业、跨平台共享日益普遍，轻量化不仅需要关注效率，还需要兼顾数据安全。在一些敏感行业，如军工和医疗，企业通常会提供经过轻量化处理的“展示模型”，以在降低数据体量的同时隐藏关键设计细节，避免知识产权泄露。这表明，未来的轻量化技术需要与数据安全策略深度融合，成为保障产业数字资产安全的重要手段。

---

小结

三维仿真软件在工业、建筑和虚拟现实等领域的应用日益广泛，但随之而来的模型复杂度增加与算力瓶颈矛盾也愈发明显。模型轻量化正是在这种背景下被提出并不断发展的关键技术。当前，几何简化、语义保持、多层次细节、人工智能驱动和数据安全结合已成为行业和学术界的主要关注方向。可以预见，未来模型轻量化不仅是性能优化的技术手段，更是三维仿真应用能否顺利落地的重要保障。

---

第二部分 三维仿真模型的特点与挑战

2.1 三维仿真模型的主要特点

三维仿真模型作为复杂系统的数字化载体，具有以下几个显著特征：

2.1.1 数据规模庞大

三维模型通常由点、线、面以及体等几何单元构成。随着建模精度的提升，模型中包含的顶点和多边形数量呈指数式增长。例如，一个中型汽车的全车 CAD 模型可能包含上亿个几何元素；一个完整的城市 BIM 模型往往包含成千上万个建筑单体，每个建筑又包含数十至数百个子构件，整体数据规模常常达到数十 GB。

此外，在科学计算中，有限元和计算流体力学模型的网格划分更加密集。一个流体动力学仿真模型动辄需要数千万甚至上亿个网格单元，这对存储、传输和计算能力都提出了极高要求。

2.1.2 精度要求严格

与普通三维可视化模型相比，三维仿真模型往往承担着工程分析和物理计算任务，因此对几何精度的要求极高。例如，在航空航天结构仿真中，微米级的几何偏差就可能导致应力分布结果出现明显偏差，从而影响设计安全性。在医疗应用中，基于 CT/MRI 的三维重建模型若存在较大简化误差，将直接影响医生在术前模拟中的判断。

2.1.3 多学科、多物理场耦合

三维仿真模型不仅涉及几何信息，还可能同时包含材料特性、边界条件和物理参数。例如，在一台燃气涡轮发动机的虚拟仿真中，需要同时考虑结构力学、流体力学、传热学和声学等多物理场的耦合。这种跨学科耦合使得模型更加复杂，数据组织和计算过程也更加庞大。

2.1.4 长生命周期与多阶段使用

三维模型并非一次性使用，而是贯穿产品或项目的全生命周期。在工业制造中，一个零部件的三维模型可能从设计、仿真、生产到运维阶段持续使用超过十年。在建筑行业，BIM 模型则覆盖从规划设计、施工建设到运营维护的全过程。这种长期性和多阶段性要求模型必须具备兼容性和可扩展性，而这也导致了模型数据的不断膨胀。

---

2.2 三维仿真模型面临的主要挑战

虽然三维仿真模型的精度和复杂度不断提高，但在实际应用中仍面临诸多挑战，主要体现在以下几个方面：

2.2.1 存储与管理压力

由于数据规模庞大，三维仿真模型的存储与管理成为难题。在汽车制造企业的设计部门，往往需要同时管理数十万份零部件模型文件，单个数据库的容量可达数百 TB。对于中小企业而言，这种海量数据的存储和备份不仅需要高昂的硬件投入，还对数据检索和版本管理提出了更高要求。

此外，模型文件格式多样化也是一大挑战。CAD、CAE、BIM、点云、网格等数据格式之间缺乏统一标准，导致跨平台兼容性较差。企业在进行数据交换和模型复用时，往往需要耗费大量时间进行格式转换和数据清理。

2.2.2 计算与渲染负担

三维仿真模型在计算和渲染过程中往往极为耗时。以有限元分析为例，一个复杂机械部件的静力学计算可能需要数小时甚至数天才能完成。如果涉及非线性材料、接触行为或流固耦合，计算时间可能呈几何级数增长。

在实时渲染方面，庞大的三维模型同样会造成显著负担。建筑行业中的 BIM 模型常常因为数据过大而无法在普通 PC 上顺利加载，VR/AR 场景中则可能因帧率不足导致用户眩晕。如何在保证仿真精度的同时实现实时交互，已成为软件开发者和硬件厂商的共同挑战。

2.2.3 网络传输与协同困难

在工业互联网和全球化协作背景下，三维模型需要在跨地域的研发团队之间共享。一个未经压缩的 BIM 模型文件可能超过 20GB，即使在高速网络环境下，也需要数小时才能传输完成。而在低带宽环境下，模型文件的上传和下载几乎不可行。这极大地制约了远程协同设计和跨平台应用的发展。

此外，团队成员在使用不同版本的软件时，可能会遇到数据丢失或语义缺失的问题。例如，某些 CAD 软件导出的轻量化文件在导入其他平台时，可能出现装配关系错误或参数缺失，导致协同效率下降。

2.2.4 实时性与交互性的矛盾

随着虚拟现实、增强现实和数字孪生技术的兴起，用户对三维仿真模型的实时性和交互性提出了更高要求。然而，模型复杂度的增加往往与实时性相矛盾。用户希望在沉浸式场景中实现自然交互和即时响应，但复杂模型的加载和渲染却可能导致显著延迟，影响体验效果。如何在保证交互流畅性的同时维持模型的真实性，仍是亟待解决的问题。

2.2.5 数据安全与知识产权保护

三维仿真模型往往承载着企业的核心知识和商业机密。例如，发动机叶片的几何模型不仅包含几何数据，还隐含了设计理念和制造工艺。如果在共享或传输过程中未加保护，极易导致知识产权泄露。

轻量化虽然能够降低模型文件的完整性，但如果处理不当，也可能带来安全隐患。企业需要在“降低数据复杂度”和“保护敏感信息”之间找到平衡，这对技术和管理都是一项挑战。

---

2.3 案例分析

为更直观地说明上述挑战，可以结合典型行业场景进行分析。

• 汽车制造：在一款新能源车型的研发过程中，整车 CAD 模型文件大小超过 30GB，传输与存储均面临困难。通过模型轻量化处理后，文件缩减至不足 5GB，从而实现了远程协同设计，但也带来了部分语义信息丢失的问题。

• 建筑设计：某超高层建筑的 BIM 模型包含超过 500 万个构件对象，未经处理时在普通 PC 上几乎无法加载。采用分层细节技术后，设计师能够在不同阶段按需加载模型，效率提高近一倍，但施工方在使用轻量化模型时发现部分机电信息缺失，导致二次协调增加。

• 虚拟现实应用：某城市 VR 导览项目中，原始城市模型包含超过 2000 万多边形，直接渲染时帧率不足 20FPS，用户体验极差。通过 LOD 技术和纹理压缩，帧率提升到 75FPS，显著改善了交互体验。

---

2.4 小结

三维仿真模型具有数据规模庞大、精度要求严格、多学科耦合和生命周期长等特点。这些特征虽然使模型在工程和科研中具有高度价值，但也带来了存储与管理压力、计算与渲染负担、网络传输困难、实时交互矛盾以及数据安全隐患等多重挑战。

因此，模型轻量化不仅是优化性能的工具，更是解决上述挑战、推动三维仿真技术应用落地的重要手段。

---

第三部分 模型轻量化的主要方法

三维仿真模型轻量化的目标，是在保证模型满足特定应用需求的前提下，有效降低其存储规模和计算复杂度，从而提高渲染效率、传输速度和交互体验。经过长期发展，模型轻量化已经形成了多种方法体系，大体可分为 几何简化方法、细节层次（LOD）方法、基于近似和抽象的方法、数据压缩与编码方法、基于人工智能的智能化方法 等几大类。以下分别展开讨论。

---

3.1 几何简化方法

几何简化是最早被提出、也是最常用的轻量化方法。其基本思想是：通过减少模型顶点、边和面的数量，降低多边形规模，同时尽量保持原始几何特征。

3.1.1 网格简化（Mesh Simplification）

网格简化方法通常基于三角形网格。

常见技术包括：

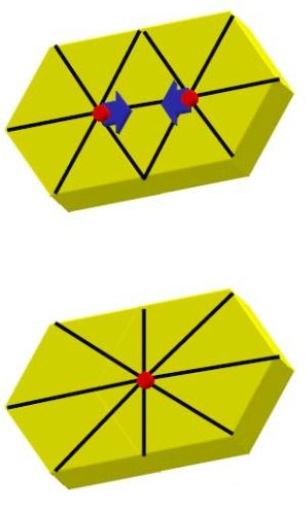

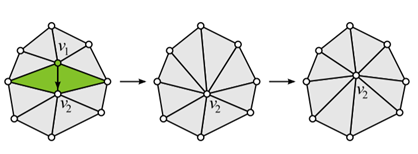

• 边塌缩（Edge Collapse）：逐步合并相邻顶点并删除多余边，从而减少三角形数量。



• 四边形误差度量（Quadric Error Metrics, QEM）：通过构建误差函数来选择最优的边塌缩顺序，能够在几何误差最小化的前提下快速简化模型。

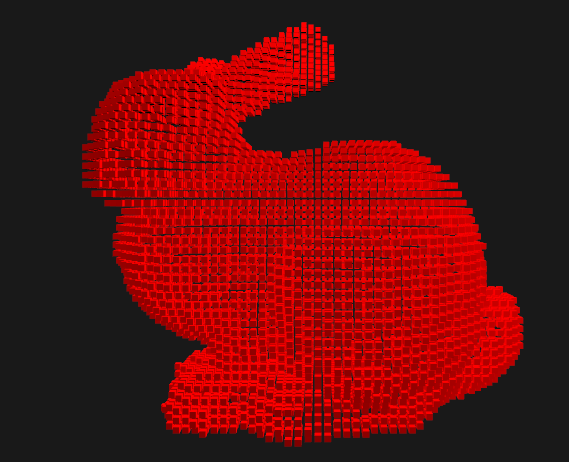

• 基于体素化的方法：将模型转换为规则体素网格，再通过抽样和重构生成低分辨率模型。



案例：在某大型机械部件仿真中，原始网格包含约 1000 万三角形，采用边塌缩与 QEM 方法后，网格数量减少到 200 万，而几何误差控制在 2% 以内。结果显示，仿真计算时间缩短了约 60%，渲染帧率提高了 3 倍。

3.1.2 表面重建（Surface Reconstruction）

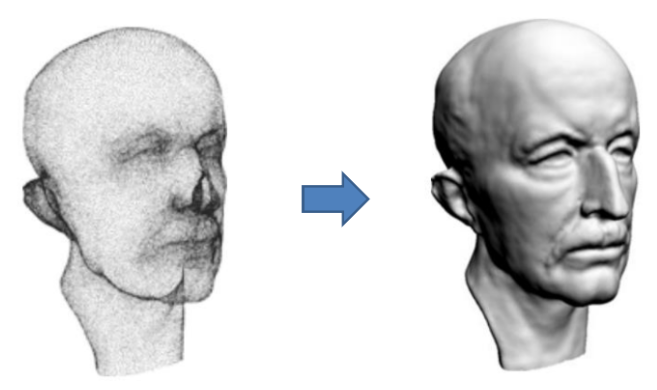

当模型过于复杂时，直接简化可能导致几何特征严重丢失。此时，可以基于原始点云或网格数据进行表面重建。方法包括：

• 基于最小二乘的曲面拟合；

• 基于 NURBS（非均匀有理 B 样条曲面）的光顺重建；

• 基于隐式函数的曲面生成。

这种方法特别适用于对曲面光顺性要求较高的领域，例如汽车外形和飞机蒙皮设计。

案例：某汽车制造企业在车身外形优化中，通过 NURBS 重建代替原始 CAD 模型，将文件大小缩减 80%，同时保证了空气动力学仿真结果的精度。

---

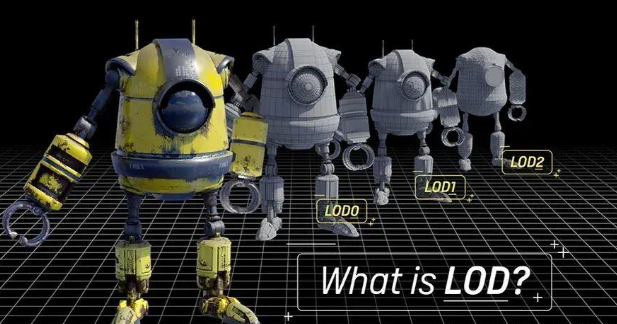

3.2 细节层次（LOD, Level of Detail）方法

LOD 方法的核心思想是：根据应用场景或观察距离，动态选择不同精度的模型版本。它不直接改变原始模型，而是为同一对象预生成多个层次的简化模型。

3.2.1 基于距离的 LOD

• 当观察点远离模型时，仅加载低精度版本；

• 当观察点靠近模型时，逐步替换为高精度版本。

该方法广泛应用于游戏和虚拟现实中。例如，在城市级虚拟场景中，远处的建筑物可以显示为简单的立方体，而近处的建筑则加载细节模型。

3.2.2 基于重要性的 LOD

在工程和医学场景中，用户关注的对象并不一定与距离相关，而是与任务相关。例如，在手术模拟中，医生更关注手术区域的器官模型，而其他部分可以使用低精度模型。

案例：在某 VR 城市漫游项目中，原始城市模型包含约 2000 万多边形。采用 LOD 技术后，远景建筑以简化模型替代，近景逐步加载高精度模型，整体帧率从 18FPS 提升至 75FPS，显著改善了用户体验。

---

3.3 基于近似与抽象的方法

与几何简化不同，近似与抽象方法更强调保持功能特征，而不是几何细节。

3.3.1 基于语义的抽象

在 CAD 和 BIM 中，很多零部件具有语义属性（如零件名称、材料、装配关系）。在轻量化过程中，可以去除次要几何细节，仅保留语义特征。

案例：某建筑企业在 BIM 协同设计中，通过抽象保留梁、柱、楼板等关键构件的参数，而剔除螺栓、装饰件等细节，使得文件大小缩减 70%，同时仍能满足结构分析需求。

3.3.2 基于物理属性的近似

在物理仿真中，模型的几何复杂度未必决定结果精度。例如，在流体仿真中，小螺钉的几何对整体流场几乎没有影响，可以近似为光滑表面。

案例：某航空涡轮部件的流体仿真中，原始几何包含大量微小冷却孔。经过抽象简化后，仅保留主要通道，计算网格减少 90%，而流场结果与原始模型差异不足 3%。

---

3.4 数据压缩与编码方法

数据压缩方法不改变模型的几何形态，而是通过优化存储结构来减小文件体积。

3.4.1 网格压缩

• 基于拓扑编码：存储网格的连接关系，而非显式的顶点与面列表；

• 基于几何预测：利用空间相关性预测顶点坐标，只存储预测误差。

这种方法常用于在线传输和移动端应用。

3.4.2 点云压缩

随着激光雷达和 3D 扫描技术的发展，点云数据成为重要的三维建模方式。点云压缩技术包括八叉树分割、小波编码和基于稀疏表示的方法。

案例：在某智慧城市项目中，原始点云数据超过 2TB。通过八叉树分块与小波压缩，数据量减少到 200GB，使得网络传输和云端存储成为可能。

---

3.5 基于人工智能的智能化方法

近年来，人工智能技术逐渐进入模型轻量化领域，展现出巨大潜力。

3.5.1 深度学习驱动的网格压缩

卷积神经网络（CNN）和图神经网络（GNN）可以学习模型的几何特征，在保持细节的同时更高效地压缩数据。相比传统几何简化方法，AI 方法往往能够实现更高的压缩率和更好的细节还原。

3.5.2 自适应轻量化

基于机器学习的自适应方法能够根据应用场景自动选择最优的轻量化策略。例如，在移动端应用中，系统可以根据硬件性能和网络带宽动态调整模型精度，从而在保证流畅性的同时维持视觉质量。

案例：在某工业云平台中，基于 AI 的自适应轻量化方法使得同一模型在 PC 端保留完整细节，在手机端自动压缩至 30% 面片数，保证了跨平台一致性。

---

3.6 多方法融合与工程实践

实际应用中，往往需要多种方法结合使用。例如：

• 在 VR 城市模型中，先采用几何简化减少面片，再结合 LOD 技术实现实时切换，最后通过数据压缩优化传输。

• 在工业制造中，CAD 模型轻量化常常结合语义抽象和网格简化，使得既能保证装配关系，又能提升计算效率。

这种多方法融合已成为主流趋势，也是未来轻量化技术发展的方向。

---

3.7 小结

三维仿真模型的轻量化方法多种多样，从传统的几何简化，到基于任务需求的抽象，再到 AI 驱动的智能压缩，均体现了不同应用场景下的优化思路。几何简化注重减少多边形数量，LOD 技术强调动态加载，语义抽象关注功能保留，数据压缩优化存储结构，而人工智能则提供了自动化和自适应的可能性。

可以看出，模型轻量化并非单一手段，而是一个综合体系，需要根据具体应用场景选择合适的方法，并在实际工程中进行多方法融合，才能达到最佳效果。

---

第四部分 主流三维仿真软件的轻量化策略对比

三维仿真模型的轻量化不仅依赖于算法本身，还与具体软件平台的功能特性、目标用户和应用场景密切相关。不同类型的软件在轻量化策略上各有侧重，形成了多样化的发展路径。总体而言，主流三维仿真软件大致可以分为四类：工业 CAD/CAE 软件、建筑 BIM 软件、科研与工程仿真软件、游戏与虚拟现实引擎。以下逐一展开讨论。

---

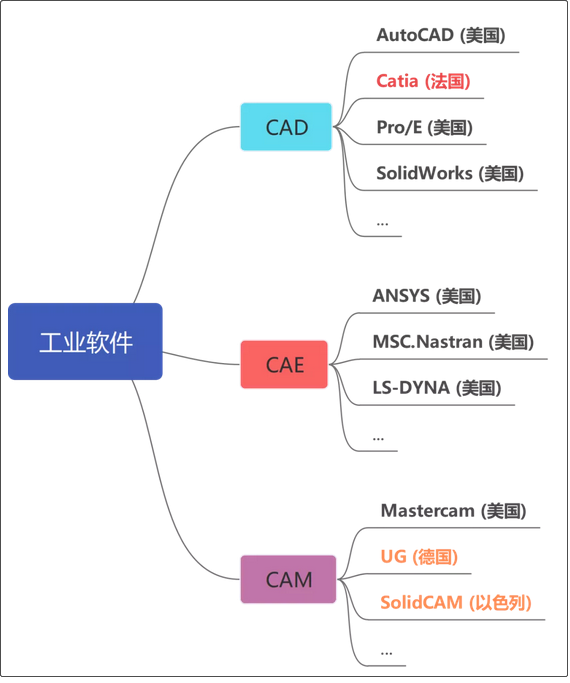

4.1 工业 CAD/CAE 软件

工业 CAD/CAE 软件的代表包括 CATIA、SolidWorks、UG NX、Creo 等。这类软件主要用于机械、汽车、航空航天等行业的产品设计和工程分析，其轻量化策略以几何简化与语义保留结合为主。

4.1.1 CATIA

CATIA 是航空航天和汽车行业的主流设计工具，能够处理超大规模装配体。其轻量化策略主要体现在以下几个方面：

• 装配体轻量化加载：允许用户仅加载装配体的几何外壳，而不加载内部细节，实现快速预览。

• 图形表示模式（CGM, Cache Geometry Model）：为模型生成轻量级缓存文件，用于快速浏览和协同。

• 渐进加载：支持按需加载局部几何，避免一次性加载整个模型。

案例：在某航空发动机设计项目中，完整装配体包含超过 10 万零件。采用 CATIA 的轻量化模式后，加载时间从 30 分钟缩短至 3 分钟，同时渲染帧率提高近 4 倍。

4.1.2 SolidWorks

SolidWorks 面向中小型企业，强调易用性。其轻量化主要依靠：

• Large Assembly Mode（大装配模式）：通过抑制部分零件和简化几何，提高大模型的交互性能。

• SpeedPak 技术：为装配体生成仅包含外形和必要参考几何的轻量化版本，常用于协同设计。

• 配置管理：用户可根据场景生成不同复杂度的配置文件。

案例：某机械制造企业的全厂车间建模项目，原始模型文件超过 8GB。在 SpeedPak 模式下，文件缩减至 1.2GB，设计人员能够在普通工作站上流畅操作。

4.1.3 UG NX

UG NX 强调 CAD、CAM、CAE 一体化，其轻量化策略更多依赖模型抽象和特征抑制。例如：

• 支持去除孔、倒角等对仿真影响不大的小特征；

• 通过“中性文件”导出低精度模型，用于快速仿真。

这种方式能显著缩减有限元网格数量，提高计算效率。

---

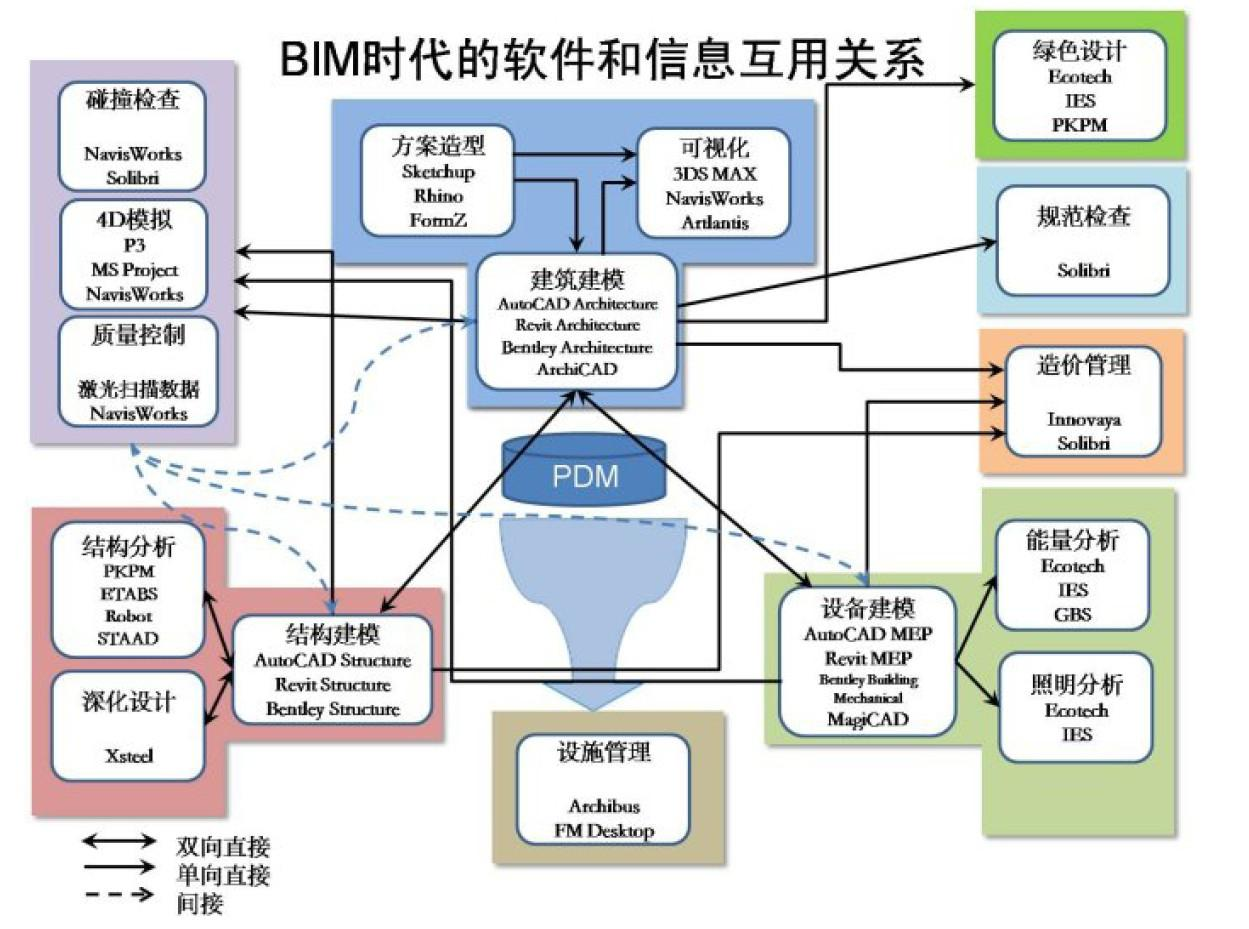

4.2 建筑 BIM 软件

建筑 BIM 软件的代表包括 Revit、ArchiCAD、Bentley MicroStation 等。这类软件服务于建筑与工程设计，模型往往规模庞大且生命周期长，其轻量化策略强调视图导向和分级管理。

4.2.1 Revit

Revit 是 BIM 的代表性软件，其轻量化主要体现在：

• 视图轻量化：根据视图需求自动剔除无关构件。

• 链接与分区：大型项目可拆分为多个子模型，通过链接方式实现协同，避免单文件过大。

• LOD 分级：支持按照设计阶段（概念、施工、运维）生成不同精度的模型版本。

案例：在某超高层建筑项目中，完整 BIM 模型文件超过 25GB。通过 Revit 的分区与链接方式，将模型分解为十余个子模型，单个文件大小控制在 2GB 以内，实现了多团队并行设计。

4.2.2 ArchiCAD

ArchiCAD 提供“热链接模块”功能，使不同楼层或专业模型可独立管理和加载，减少单一模型的复杂度。其轻量化更强调协同设计，以降低多人同时操作的冲突风险。

4.2.3 Bentley MicroStation

MicroStation 在基础设施和交通工程领域应用广泛，强调大规模场景下的可视化性能。其轻量化方法包括：

• 基于瓦片（Tiling）的渐进显示；

• 三维瓦片服务（iTwin）支持云端轻量化浏览。

---

4.3 科研与工程仿真软件

科研与工程仿真软件包括 ANSYS、COMSOL、Abaqus 等。这类软件更关注数值计算精度和多物理场耦合，其轻量化主要体现在几何抽象与网格优化。

4.3.1 ANSYS

ANSYS 在前处理阶段提供几何简化工具，可自动识别并删除小孔、倒角、螺纹等不影响计算结果的细节。其网格划分器支持多尺度划分，可在关键区域保持高精度，在次要区域降低网格密度。

案例：在一台大型汽轮机叶片的结构分析中，原始模型包含超过 500 个冷却孔。通过几何简化去除小特征后，有限元单元数量减少 70%，计算时间从 48 小时缩短到 12 小时。

4.3.2 COMSOL

COMSOL 的特点是多物理场耦合。其轻量化策略不仅包括几何简化，还包括模型降阶（Model Order Reduction）。通过将高维偏微分方程模型降至低维近似，可以在保持关键响应特征的前提下，显著减少计算量。

案例：在电化学腐蚀耦合仿真中，采用降阶模型后，计算时间缩短了 80%，同时误差控制在 5% 以内。

4.3.3 Abaqus

Abaqus 提供特征抑制和几何抽象工具，尤其适用于非线性接触问题。其“子模型技术”允许用户仅对关键区域进行高精度建模，而其他部分用低精度模型替代。

---

4.4 游戏与虚拟现实引擎

游戏与 VR 引擎的代表包括 Unity 和 Unreal Engine。这类软件对实时性要求极高，其轻量化策略主要依赖于LOD、纹理压缩和实例化渲染。

4.4.1 Unity

Unity 提供自动 LOD 生成工具，能够根据距离自动切换不同版本的模型。此外，Unity 的 Asset Bundle 技术支持按需加载资源，避免一次性加载过多数据。

案例：在某 VR 培训项目中，原始场景包含超过 2000 万多边形，直接加载时帧率不足 20FPS。通过 Unity 的 LOD 和纹理压缩功能，帧率提升至 80FPS，满足沉浸式交互需求。

4.4.2 Unreal Engine

Unreal Engine 以高画质著称，其轻量化主要体现在：

• Nanite 技术：允许直接渲染电影级几何细节，通过虚拟化几何实现高效加载。

• 虚拟纹理（Virtual Texture）：支持按需加载纹理切片，减少显存占用。

• 蓝图优化：通过节点化逻辑实现资源的动态加载与释放。

案例：在某城市数字孪生项目中，Unreal Engine 借助 Nanite 技术实现了超过 100 亿多边形的实时渲染，使得在普通 PC 上也能流畅浏览。

---

4.5 综合对比与分析

通过上述分析可以发现，不同类型软件在轻量化策略上的差异主要体现在以下几个方面：

1. 工业 CAD/CAE 软件 更注重几何抽象与语义保留，以保证装配关系和工程属性不丢失。

2. 建筑 BIM 软件 更强调分级管理与协同效率，通过视图导向和分区机制减轻单一文件负担。

3. 科研仿真软件 更依赖几何简化与模型降阶，以提升数值计算效率。

4. 游戏与 VR 引擎 则优先考虑实时渲染性能，通过 LOD、Nanite 和纹理压缩等技术确保交互流畅。

可以看出，模型轻量化并非“一刀切”的通用策略，而是需要根据软件目标和应用场景进行差异化设计。

---

4.6 小结

主流三维仿真软件在轻量化方面形成了多种策略：工业软件偏重语义完整与工程精度，建筑软件注重协同与分级，科研软件聚焦计算效率，游戏与 VR 引擎追求实时渲染。它们的共同点在于，都通过降低数据规模与优化加载方式来提升效率，但具体实现方式因行业需求而异。

这一差异性也表明，未来轻量化技术的发展方向，应更多关注跨行业的融合与借鉴，例如将游戏引擎的实时渲染技术引入 BIM，或将 CAD 的语义保留机制引入 VR，以实现更高效、更通用的三维模型管理。

---

第五部分 应用案例与实践分析

三维仿真模型轻量化不仅是理论问题，更是各行业落地应用能否顺利推进的关键。不同领域在应用轻量化技术时面临的需求差异较大，因此所采取的策略和最终效果也各不相同。以下将从工业制造、建筑设计与 BIM、虚拟现实与增强现实、科研与工程计算四个典型方向进行案例分析。

---

5.1 工业制造领域

5.1.1 应用背景

在机械制造和汽车、航空航天等行业中，三维 CAD 模型是产品研发的核心基础。现代整车或飞机的三维装配模型往往包含数十万个零部件，其数据规模庞大，设计人员在装配、仿真和协同过程中常常遇到性能瓶颈。

5.1.2 面临问题

• 整车 CAD 模型文件常常超过 20–50GB，加载时间长，普通工作站难以承载。

• 装配体操作卡顿，影响设计修改效率。

• 远程协作和供应链共享时，模型传输效率极低。

5.1.3 轻量化策略

• 几何简化：去除螺钉、倒角、小孔等不影响整车性能的细节。

• 装配体轻量化模式：通过生成 SpeedPak 或 CGM 文件，仅保留外壳几何和必要基准。

• 局部高精度建模：在需要进行碰撞分析的区域保留完整模型，其他区域采用简化版本。

5.1.4 效果分析

某新能源汽车研发企业在车身碰撞仿真中应用轻量化策略后：

• CAD 模型文件由 32GB 缩减至 5GB；

• 模拟加载时间从 25 分钟缩短至 4 分钟；

• 整车有限元仿真单元数量减少 65%，计算时间缩短一半以上；

• 协同效率提升显著，供应商可在普通笔记本电脑上顺畅查看外观模型。

轻量化不仅提高了研发效率，还降低了对硬件的依赖，拓展了跨平台协同的可能性。

---

5.2 建筑设计与 BIM

5.2.1 应用背景

建筑信息建模（BIM）是建筑行业的核心数字化技术，广泛应用于规划、设计、施工和运维全过程。然而，随着项目规模的增大，BIM 模型的复杂度不断提升，尤其在超大城市综合体和交通枢纽项目中，单个 BIM 模型文件常常超过 20GB。

5.2.2 面临问题

• BIM 模型包含建筑、结构、机电等多个专业数据，文件体量过大。

• 不同阶段使用者（设计师、施工方、运维方）对模型的需求不同，但传统模型往往“一刀切”，造成冗余。

• 在移动端或云端平台上浏览 BIM 模型时，常因数据量过大而卡顿。

5.2.3 轻量化策略

• LOD 分级建模：按照设计、施工、运维阶段分别生成不同精度的模型。

• 专业分区与链接：将整体模型拆分为建筑、结构、机电等子模型，按需加载。

• 视图导向轻量化：根据用户需求剔除无关构件，如在结构分析阶段隐藏装饰构件。

• 云端轻量化浏览：利用瓦片化（Tiling）技术，将大模型切分为小块，按需加载。

5.2.4 效果分析

在某超高层建筑项目中，原始 BIM 模型超过 28GB，几乎无法在普通计算机上流畅运行。通过轻量化处理：

• 将模型拆分为 12 个子模型，单个文件控制在 2GB 以下；

• 施工方在平板电脑上即可浏览施工视图，效率提高 40%；

• 运维阶段采用 LOD4 模型，仅保留与设备维护相关的数据，模型大小缩减至 3GB。

该案例表明，轻量化不仅解决了性能问题，更为 BIM 在多阶段、多角色的应用落地提供了支持。

---

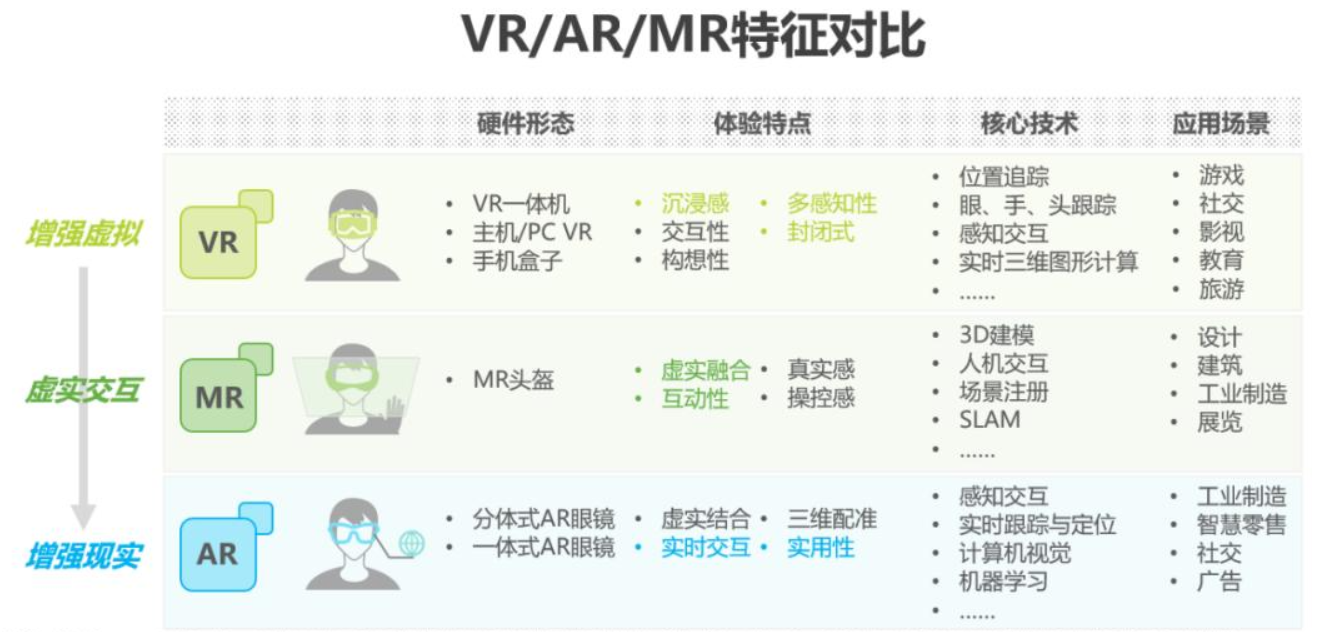

5.3 虚拟现实与增强现实

5.3.1 应用背景

虚拟现实（VR）和增强现实（AR）对实时渲染和交互性能有极高要求，通常需要维持 60FPS 甚至更高的帧率，以避免眩晕感。由于 VR/AR 常涉及大规模城市级或复杂工业场景，模型轻量化成为性能优化的核心环节。

5.3.2 面临问题

• 大规模场景多边形数量过高，渲染帧率不足。

• 移动端 GPU 性能有限，难以承载高精度模型。

• 网络传输效率不足，无法满足多人在线 VR 协作需求。

5.3.3 轻量化策略

• LOD 技术：远景采用低精度模型，近景逐步替换为高精度。

• 纹理压缩与实例化渲染：减少显存占用，提高渲染效率。

• Nanite 与虚拟纹理技术：通过几何虚拟化和切片加载，实现大规模模型的流畅显示。

• 云渲染 + 轻量化模型：将复杂计算放在云端，终端只需加载轻量化后的可交互版本。

5.3.4 效果分析

在某 VR 城市导览项目中：

• 原始城市模型约 2000 万多边形，在普通 PC 上帧率不足 20FPS；

• 通过 LOD 技术，远景建筑简化为低精度盒体，近景加载高精度；

• 结合纹理压缩后，帧率提升至 75FPS；

• 在移动端，通过云渲染与轻量化结合，实现了多人在线协作浏览。

该案例说明，轻量化技术是 VR/AR 落地的关键支撑，否则再强大的硬件也难以支撑大规模场景的实时交互。

---

5.4 科研与工程计算

5.4.1 应用背景

科研与工程仿真软件（如 ANSYS、COMSOL、Abaqus）常用于多物理场耦合计算，模型精度要求极高，网格数量动辄上亿。计算效率和存储需求成为应用瓶颈。

5.4.2 面临问题

• 原始几何包含大量小特征，导致网格划分极度密集。

• 高维偏微分方程模型计算时间过长，甚至难以收敛。

• 大规模并行计算对存储和内存带宽要求极高。

5.4.3 轻量化策略

• 几何特征抑制：去除小孔、倒角、螺纹等不影响全局性能的特征。

• 网格优化：关键区域保持高精度网格，非关键区域使用粗网格。

• 降阶建模：将高维模型近似为低维模型，减少计算量。

• 子模型技术：在整体模型中只对关键局部区域进行高精度仿真。

5.4.4 效果分析

在某大型汽轮机叶片仿真中：

• 原始模型包含超过 500 个冷却孔，网格单元数量超过 1 亿；

• 经过特征抑制和子模型技术处理后，单元数量减少到 3000 万；

• 计算时间从 48 小时缩短到 10 小时，误差控制在 5% 以内；

• 内存占用减少近 70%，使得普通集群即可完成计算。

轻量化在科研和工程计算中不仅是性能优化，更是可计算性与收敛性的保障。

---

5.5 综合分析

通过上述案例可以看出，模型轻量化在各行业中都发挥了关键作用，但侧重点不同：

• 工业制造强调 协同设计效率与装配精度；

• 建筑 BIM 强调 多阶段应用与多角色协作；

• VR/AR 强调 实时渲染与沉浸交互；

• 科研计算强调 数值稳定性与可计算性。

轻量化不仅是技术优化手段，更是产业数字化转型的必备条件。没有轻量化，三维仿真难以跨平台运行，难以实现实时性和大规模协作。

---

5.6 小结

应用案例表明，三维仿真模型轻量化已经深度渗透到工业、建筑、VR/AR 和科研领域。不同场景下，轻量化策略的目标虽然各异，但核心价值一致：在保证必要精度与功能的前提下，降低模型复杂度，提高效率与可用性。

这一部分案例分析展示了轻量化的实际意义，为后续研究未来趋势和挑战提供了坚实基础。

---

第六部分 未来趋势与挑战

三维仿真软件的模型轻量化已经在工业制造、建筑设计、VR/AR、科研计算等领域展现出巨大价值。然而，随着产业数字化和智能化的不断推进，现有的轻量化方法仍存在一定局限，未来的发展也面临诸多挑战。本部分将从技术趋势、产业需求和安全标准三个层面展开分析。

---

6.1 技术发展趋势

6.1.1 人工智能驱动的智能轻量化

当前的轻量化方法多依赖预设规则，例如边塌缩、特征抑制或 LOD 策略。这些方法虽然有效，但往往需要人工参与，缺乏自适应能力。随着深度学习与人工智能的发展，未来轻量化有望实现智能化：

• 自动特征识别：AI 可以自动识别模型中哪些特征是关键，哪些可以简化或删除。

• 智能压缩与还原：通过神经网络训练，可以在不同精度需求下自动生成多版本模型，实现“无损感知”的压缩。

• 个性化轻量化：AI 能根据用户的硬件条件和应用场景，自动选择最优的轻量化策略。例如，在高性能工作站加载完整模型，在手机端自动压缩至适合帧率的模型。

这意味着未来的轻量化过程可能不再是单纯的预处理步骤，而是一个 实时、动态、智能化的过程。

---

6.1.2 云计算与边缘计算结合

随着云计算与边缘计算的发展，三维仿真逐渐走向“云端+终端”模式。模型轻量化将在其中发挥新的作用：

• 云端高精度存储，终端轻量化渲染：云端保存完整模型，用户在终端访问时自动加载轻量化版本。

• 边缘节点优化：在接近用户的边缘服务器上执行轻量化处理，减少网络延迟。

• 分布式协作：多用户在不同终端可同时访问同一模型，各自根据带宽和设备性能加载不同层次的轻量化版本。

这一趋势将使轻量化不再是单机软件的功能，而是成为 云平台服务的一部分，与流媒体、SaaS 等模式结合，催生新的商业生态。

---

6.1.3 数据流式传输与渐进式加载

传统的轻量化文件仍然是“整体加载”模式，即必须先下载完整文件才能使用。未来，随着流式传输技术的发展，轻量化将与渐进式加载结合：

• 模型在最初加载时仅显示粗略几何，用户操作时逐步细化。

• 系统根据用户交互轨迹预测下一步关注区域，提前加载高精度数据。

• 在 VR/AR 场景中，用户视野外的区域保持低精度，视野内则实时提升分辨率。

这种流式轻量化模式将极大改善用户体验，特别适合大规模城市模型或多人协作环境。

---

6.1.4 多模态融合与轻量化

未来的三维仿真不仅涉及几何模型，还包含语义、物理属性、传感器数据等多模态信息。轻量化的重点将不再局限于几何压缩，而是 跨模态的整体优化。例如：

• 在数字孪生中，同时处理几何模型、物联网数据和运行日志，需要实现数据层面的轻量化。

• 在医疗场景中，三维模型需与影像数据、解剖语义结合，轻量化必须同时考虑几何与语义两方面。

这要求未来的轻量化技术更具 系统性与跨领域特征。

---

6.2 产业需求趋势

6.2.1 面向工业互联网的轻量化

随着工业互联网的发展，企业之间的数据交互频繁。模型轻量化将成为工业互联网平台的必备能力。典型需求包括：

• 供应链中设计图纸与三维模型的快速共享；

• 跨企业、跨区域的实时协同设计；

• 面向运维与售后的轻量化可视化。

因此，未来的轻量化技术必须在 数据互操作性、兼容性与安全性 方面进一步提升。

---

6.2.2 面向大规模城市与基础设施的轻量化

智慧城市与数字孪生城市的建设带来巨量的三维数据，包括建筑、道路、管网、交通流量等。一个城市级模型往往超过数 TB，若无轻量化手段，将难以运行和交互。

未来趋势包括：

• 分布式存储与分块轻量化；

• 按需加载和云端渲染；

• 与 GIS 数据融合的分层管理。

轻量化将在城市级数字孪生的可视化和实时监控中发挥核心作用。

---

6.2.3 面向移动端与低功耗设备的轻量化

随着移动设备和 AR 眼镜的普及，轻量化在低功耗平台上的应用需求愈发迫切。未来趋势包括：

• 极致压缩：在保证可用性的前提下，将模型压缩到最小，以适配移动 GPU。

• 云端预处理：在云端生成不同分辨率的模型，终端按需调用。

• 能耗感知轻量化：根据电量和温度动态调整模型精度。

这意味着轻量化不仅是“文件优化”，更是 系统级能耗优化的一部分。

---

6.3 面临的主要挑战

6.3.1 精度与效率的平衡

轻量化的核心矛盾在于：降低复杂度往往意味着精度损失。对于工程仿真而言，过度简化可能导致计算结果失真；对于 VR/AR 而言，过度压缩可能导致画质下降和沉浸感减弱。如何在精度与效率之间找到平衡，仍然是核心难题。

6.3.2 标准化与互操作性不足

不同软件厂商往往采用各自的轻量化标准和格式。例如 CAD 中的 SpeedPak、BIM 中的 IFC、游戏引擎中的 FBX/GLTF 等。这种碎片化现象导致数据难以在不同平台之间无缝流转。未来需要建立统一的轻量化数据标准，实现跨软件互操作。

6.3.3 数据安全与知识产权保护

轻量化在降低数据复杂度的同时，也可能泄露敏感信息。例如，在军工模型中，即便轻量化后仍可能保留关键结构特征，从而被竞争对手逆向分析。如何在保证数据可用性的同时实现安全脱敏，是未来必须解决的问题。

6.3.4 算法复杂度与计算开销

一些先进的轻量化方法（如 AI 驱动的压缩）本身需要较大算力，可能在预处理阶段消耗大量时间和资源。这会限制其在实际工程中的应用。如何在轻量化算法本身的效率与效果之间找到平衡，也是未来的挑战。

6.3.5 多模态融合的复杂性

当模型不仅包含几何，还包含语义、物理属性、传感器数据时，轻量化的难度大幅增加。例如，一个数字孪生工厂模型可能同时包含三维几何、实时传感器数据、控制逻辑和运维记录。如何在多模态数据之间实现整体轻量化与高效存储，是新的挑战。

---

6.4 小结

综上，未来的三维仿真模型轻量化将呈现以下趋势：

1. 技术上，向智能化、自适应和多模态融合发展，人工智能将成为核心驱动力。

2. 产业上，轻量化将从单机工具扩展为云端和边缘计算服务，支撑工业互联网和智慧城市。

3. 挑战上，需要解决精度与效率的平衡、标准化不足、安全隐患和算法复杂性等问题。

可以预见，模型轻量化将不再是辅助性的“性能优化”，而是成为三维仿真软件乃至数字孪生生态中的 基础能力与核心竞争力。

---

第七部分 结论与建议

7.1 研究结论

通过对三维仿真软件模型轻量化的系统调研，可以得出以下结论：

1. 三维仿真软件发展迅速，但模型复杂度不断增加
   随着工业制造、建筑 BIM、科研仿真、虚拟现实等行业的数字化转型，三维仿真已成为核心工具。然而，模型规模日益庞大，单个文件动辄数十 GB，甚至达到 TB 级，严重制约了计算、存储与协同效率。

2. 模型轻量化是应对复杂度的核心技术路径
   模型轻量化不仅能减少存储与传输压力，还能提高渲染效率、缩短计算时间、支持多平台运行。它是推动三维仿真软件广泛应用和产业落地的必要前提。

3. 轻量化方法体系多样，适应不同应用场景

   • 几何简化 注重降低多边形数量，适合工业设计与实时渲染；

   • LOD 技术 强调分层加载，适合 VR/AR 与大规模场景；

   • 语义抽象与物理近似 突出功能保持，适合工程仿真与 BIM；

   • 数据压缩与编码 注重存储和传输效率，适合云端和移动端；

   • 人工智能驱动方法 提供自适应与自动化能力，代表未来方向。

4. 行业应用验证了轻量化的必要性
   工业制造通过轻量化提升了装配设计与供应链协同效率；建筑 BIM 借助轻量化实现了多阶段和多角色的高效协作；VR/AR 场景因轻量化而保证了沉浸式交互体验；科研与工程计算则通过轻量化降低了计算难度，保障了收敛性与可计算性。

5. 未来发展呈现智能化、云端化与多模态融合趋势
   人工智能驱动的自适应轻量化、基于云与边缘计算的分布式优化、面向数字孪生的跨模态轻量化将成为未来重要方向。同时，标准化不足、数据安全与知识产权保护、精度与效率的平衡仍是亟待解决的挑战。

---

7.2 建议

基于上述研究结论，本文提出以下建议，以供企业、研究机构、软件开发者和行业用户参考。

7.2.1 对企业的建议

1. 将轻量化纳入研发流程
   企业应将模型轻量化视为研发流程中的标准环节，而非事后补救。建议在设计初期就考虑轻量化策略，确保模型既能满足精度需求，又具备高效的可用性。

2. 构建轻量化协同平台
   企业在开展跨部门、跨地域协作时，应建立统一的轻量化模型平台，支持不同版本、不同精度模型的灵活调用，从而提升供应链协同效率。

3. 平衡数据开放与安全
   企业在与合作伙伴共享模型时，应采取“分级轻量化+脱敏”策略。对非关键模型提供轻量化版本，对涉及核心知识产权的模型则限制访问或采用云端安全浏览方式，避免知识泄露。

---

7.2.2 对研究机构的建议

1. 加强跨学科研究
   模型轻量化涉及计算机图形学、人工智能、工程仿真、建筑学等多个学科。研究机构应推动跨学科融合，探索语义保持、物理近似与 AI 压缩等新型方法。

2. 推动标准化研究
   当前缺乏统一的轻量化数据标准，导致不同软件之间互操作性不足。研究机构应联合行业协会与软件厂商，推动建立跨行业的轻量化标准和接口协议。

3. 强化性能与精度评估
   应开发统一的评价体系，从几何误差、语义完整性、仿真精度、计算效率等多维度评估轻量化效果，为技术比较和优化提供依据。

---

7.2.3 对软件开发者的建议

1. 开发自适应轻量化工具
   软件应支持根据硬件性能、网络带宽和应用场景自动选择轻量化策略，实现“智能化加载”。这将极大提升用户体验。

2. 引入 AI 驱动模块
   在 CAD、BIM、CAE 软件中引入 AI 模块，自动识别可简化特征并进行压缩，还原时保持必要的几何与语义信息。

3. 优化云端与边缘端功能
   在未来“云+端”架构下，软件应支持云端存储高精度模型，边缘端和终端仅加载轻量化版本，实现分布式协同。

---

7.2.4 对行业用户的建议

1. 明确轻量化目标
   用户在应用轻量化时，应根据实际需求选择策略。例如，若目标是展示与沟通，可采用几何简化和 LOD；若目标是工程仿真，则应注重语义与物理属性保留。

2. 建立轻量化规范
   行业用户可根据自身需求制定轻量化规范，明确在不同阶段（设计、施工、运维）的轻量化程度和数据格式，从而避免冗余和重复处理。

3. 重视培训与推广
   轻量化涉及多种方法和软件功能，用户需要具备一定的专业知识。企业和行业协会应组织培训，提升人员对轻量化的理解和应用能力。

---

7.3 展望

未来三维仿真软件的发展，轻量化将不再是附属功能，而是成为贯穿全生命周期的基础能力。它不仅决定了模型的运行效率，也关系到数据的安全性、可共享性与可扩展性。

• 在 技术层面，人工智能和自适应方法将不断提升轻量化的智能化水平；

• 在 产业层面，云端与边缘计算的结合将推动轻量化向服务化发展；

• 在 管理层面，标准化与安全策略将成为轻量化能否广泛应用的关键保障。

综上，模型轻量化不仅是技术问题，更是产业数字化与智能化发展的战略问题。只有企业、研究机构、开发者和用户共同努力，推动轻量化方法与标准的完善，三维仿真软件才能在更广阔的应用场景中实现真正的价值。

---

7.4 小结

本报告系统分析了三维仿真软件模型轻量化的背景、方法、应用与趋势，提出了未来发展中需要关注的关键问题。结论表明，轻量化是解决三维仿真“复杂性瓶颈”的核心手段，也是实现数字孪生、工业互联网和智慧城市的重要保障。

在此基础上，提出的建议旨在为企业、研究机构、软件开发者和行业用户提供参考。可以预见，随着技术和应用的不断演进，轻量化将在未来发挥更为基础和战略性的作用。
