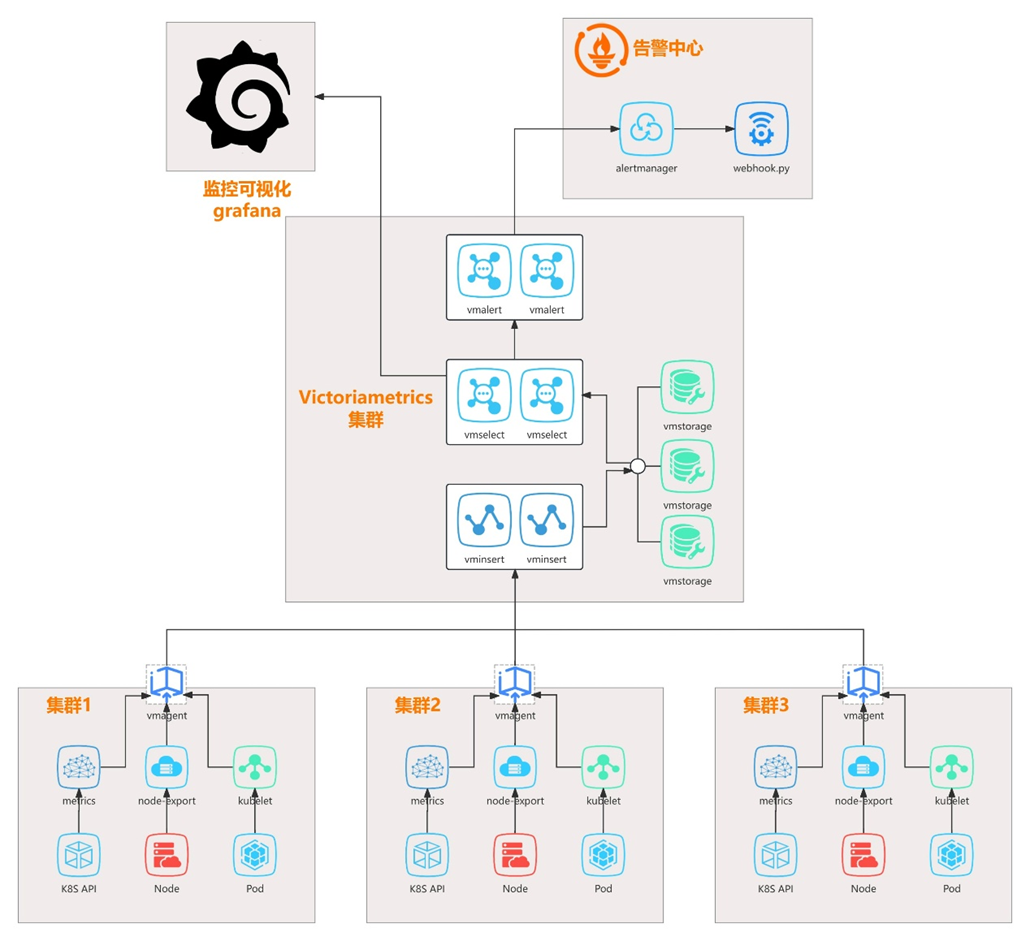

整体架构概述

采用集中式监控模式，在监控中心部署VictoriaMetrics集群作为核心时序数据库，在各个 K8S 集群部署vmagent进行数据采集，在中心集群部署Grafana进行数据可视化展示，使用vmalert实现告警规则的灵活配置，利用alertmanager进行报警消息的治理。因alertmanaget推送配置不够灵活，使用python脚本编写一个接口接收alertmanager的消息，再进行进一步的推送。

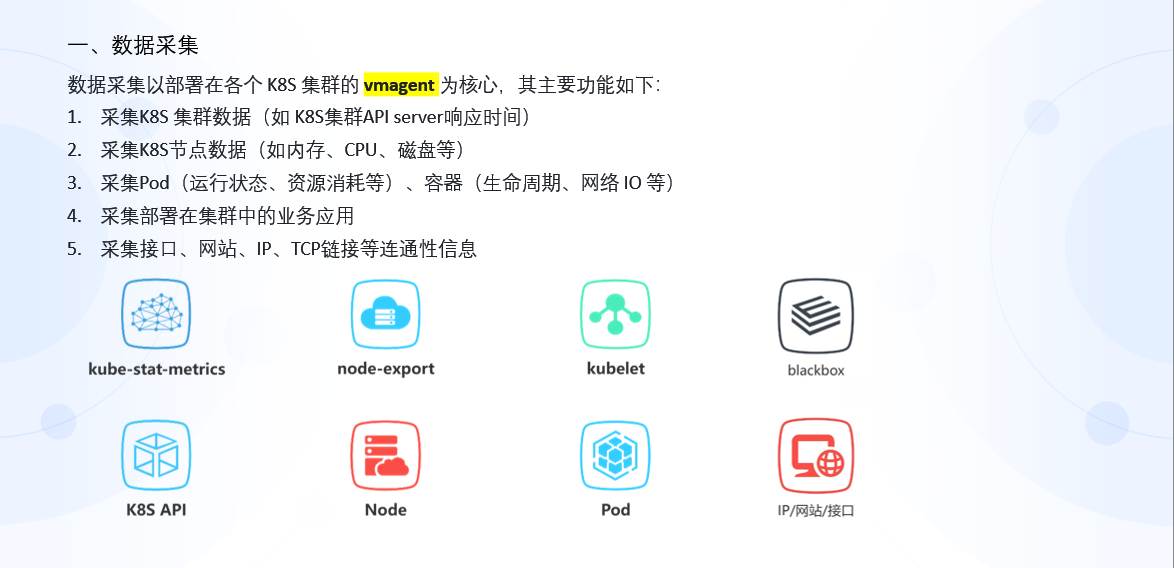

各 K8S 集群数据采集（vmagent）

数据采集以部署在各个 K8S 集群的 vmagent 为核心，搭配一下工具来获取各类指标：

1.kube-stat-metrics用于获取k8s集群内各类资源的指标数据

2.kubelet获取容器的资源使用数据、node节点资源总量数据等

3.node-export获取node节点资源使用数据

4.blackbos获取端口、TCP链接等连通性

针对java应用

通过JMX Exporter Sidecar实现对原有业务应用的监控，优点：

1.零侵入改造，无需任何业务改造

2.弹性资源隔离，Sidecar崩溃不影响业务容器，资源单独限制

3.支持热更新，不中断原有业务

中心集群数据展示（Grafana）

• 与 VictoriaMetrics 连接：在 Grafana 中添加数据源，选择 VictoriaMetrics 类型，然后输入 VictoriaMetrics 的访问地址和相关认证信息（如果有），完成数据源的配置。

实现原理

数据流转过程

1. 数据采集：vmagent 在各个 K8S 集群中，通过访问 K8S 集群的相关接口（如 API Server、cAdvisor 等），采集容器、节点、K8S 组件等的监控指标数据。

1. 数据传输：vmagent 将采集到的原始数据进行格式化处理后，按照配置的目标地址，通过 HTTP/HTTPS 协议将数据发送到监控中心的 VictoriaMetrics。

1. 数据存储与处理：VictoriaMetrics 接收到数据后，对数据进行压缩、索引等处理，然后将数据存储在本地的磁盘中，以便后续的查询和分析。

1. 数据展示：Grafana 通过向 VictoriaMetrics 发送查询请求，获取所需的监控数据，并根据仪表盘的配置，将数据以直观的图表形式展示出来。

1. 告警触发与通知：vmalert 按照设定的评估周期，从 VictoriaMetrics 中获取监控数据，并与告警规则进行比对。当满足告警条件时，vmalert 触发告警，并将告警信息发送到指定的接收端。

各组件协作机制

• vmagent 与 VictoriaMetrics：vmagent 作为数据采集和转发的角色，负责将采集到的监控数据发送给 VictoriaMetrics。两者之间通过 HTTP/HTTPS 协议进行通信，vmagent 会根据配置的批量发送策略，将数据批量发送到 VictoriaMetrics，以提高传输效率。

• VictoriaMetrics 与 Grafana：Grafana 作为数据可视化工具，通过查询 VictoriaMetrics 提供的 API 接口获取数据。VictoriaMetrics 支持 PromQL 查询语言，Grafana 可以利用 PromQL 语句从 VictoriaMetrics 中查询所需的监控数据，并进行展示。

• VictoriaMetrics 与 vmalert：vmalert 定期从 VictoriaMetrics 中查询监控数据，并根据告警规则对数据进行评估。当评估结果满足告警条件时，vmalert 生成告警事件，并将其发送到配置的告警接收器。

架构优势与优化方向

架构优势

1. 高性能：VictoriaMetrics 采用了高效的压缩算法和存储引擎，能够处理大量的监控数据，并且查询性能优异，适合多 K8S 集群的大规模监控场景。

1. 易扩展性：各个组件都可以独立进行扩展。例如，当监控数据量增加时，可以增加 VictoriaMetrics 的实例数量；当数据采集压力增大时，可以增加 vmagent 的数量。

1. 低成本：VictoriaMetrics 是开源软件，无需支付 licensing 费用，同时其高效的存储机制可以降低存储成本。

1. 灵活性：可以根据实际需求灵活配置各组件的参数，如数据采集频率、告警规则、图表展示方式等。

优化方向

1. 数据分片：当监控数据量非常庞大时，可以对 VictoriaMetrics 进行数据分片，将数据分散存储在多个实例中，提高数据处理和查询的效率。

1. 缓存机制：在 Grafana 与 VictoriaMetrics 之间添加缓存机制，如使用 Redis 作为缓存，减少对 VictoriaMetrics 的查询压力，提高数据展示的响应速度。

1. 告警优化：对告警规则进行优化，减少不必要的告警，提高告警的准确性和有效性。例如，通过设置告警抑制规则，避免同一类型的告警重复发送。
