在了解了LangGraph中如何构建Agent智能体之后，接下来就要进入LangGraph的重头戏，Graph了。Graph是 LangGraph的核心，它以有向无环图的方式来串联多个Agent，构建更复杂的Agent大模型应用，形成更复杂的工 作流。并且提供了很多产品级的特性，保证这些应用可以更稳定高效的执行。

一、理解什么是Graph图

Graph是LangGraph的基本构建模块，它是一个有向无环图(DAG)，用于描述任务之间的依赖关系。

主要包含三个基本的元素:

• State: 在整个应用当中共享的一种数据结构。
• Node : 一个处理数据的节点。LangGraph中通常是一个Python的函数，以State为输入，经过一些操作后，返回更新后的State。
• Edge : 表示Node之前的依赖关系。LangGraph中通常也是一个Python函数，根据当前State来决定接下来执行哪个Node。

接下来用一个最简单的案例，来看一下Graph的基本用法。

#安装依赖

!pip install -U langgraph

from typing import TypedDict
from langgraph.constants import END, START
from langgraph.graph import StateGraph
class InputState(TypedDict):
    user_input: str
class OutputState(TypedDict):
    graph_output: str
class OverallState(TypedDict):
    foo: str
    user_input: str
    graph_output: str
class PrivateState(TypedDict):
    bar: str
def node_1(state: InputState) -> OverallState:
# Write to OverallState
return {"foo": state["user_input"] + ">学院"}
def node_2(state: OverallState) -> PrivateState:
# Read from OverallState, write to PrivateState return {"bar": state["foo"] + ">非常"}
def node_3(state: PrivateState) -> OutputState:
# Read from PrivateState, write to OutputState return {"graph_output": state["bar"] + ">靠谱"}
# 构建图
builder = StateGraph(OverallState,input=InputState,output=OutputState) # 添加Node
builder.add_node("node_1", node_1)
builder.add_node("node_2", node_2)
builder.add_node("node_3", node_3)
# 添加Edge
builder.add_edge(START, "node_1")
builder.add_edge("node_1", "node_2")
builder.add_edge("node_2", "node_3")
builder.add_edge("node_3", END)
# 编译图
graph = builder.compile()
# 调用图
graph.invoke({"user_input":"图灵"})

这个案例当中，请求的参数从固定的START传入，依次经过三个节点处理，每个节点的处理结果都会被保存到不同 的state当中，最后进入到END节点结束。

如果你觉得这个流程不够明显，还可以直接用真正的图来看看请求是如何处理的。

from IPython.display import Image, display
# draw_mermaid方法可以打印出Graph的mermaid代码。
display(Image(graph.get_graph().draw_mermaid_png()))

可以看到，一个Graph中，可以通过对Node和Edge的灵活组合，形成各种复杂的流程。接下来，我们就是要接入 Agent，来完成各种复杂的任务

在构建复杂任务之前，我们先来仔细看看Graph中的这三个主要组件。

二、State 状态

State是所有节点共享的状态，它是一个字典，包含了所有节点的状态。有几个需要注意的地方:

State形式上，可以是TypedDict字典，也可以是Pydantic中的一个BaseModel。例如:

from pydantic import BaseModel
# The overall state of the graph (this is the public state shared across nodes)
class OverallState(BaseModel):
a: str

这两种实现，本质上没有太多的区别。

State中定义的属性，通常不需要指定默认值。如果需要默认值，可以通过在START节点后，定义一个node来 指定默认值。

def node(state: OverallState):

    return {"a": "goodbye"}

State中的属性，除了可以修改值之外，也可以定义一些操作。来指定如何更新State中的值。 例如

from langgraph.graph.message import add_messages
class State(TypedDict):
    messages: Annotated[list[AnyMessage], add_messages]
    list_field: Annotated[list[int],add]
    extra_field: int

此时，如果有一个node，返回了State中更新的值， 那么messages和list_field的值就会添加到原有的旧集合中， 而extra_field的值则会被替换。

from langchain_core.messages import AnyMessage, AIMessage
from langgraph.graph import StateGraph
from langgraph.graph.message import add_messages
from typing import Annotated,TypedDict
from operator import add
class State(TypedDict):
    messages: Annotated[list[AnyMessage], add_messages]
    list_field: Annotated[list[int],add]
    extra_field: int
def node1(state: State):
    new_message = AIMessage("Hello!")
    return {"messages": [new_message],"list_field":[10],"extra_field": 10}
def node2(state: State):
    new_message = AIMessage("LangGraph!")
    return {"messages": [new_message], "list_field":[20],"extra_field": 20}
graph = (StateGraph(State)
         .add_node("node1",node1)
          .add_node("node2",node2)
         .set_entry_point("node1")
         .add_edge("node1", "node2")
         .compile())
input_message = {"role": "user", "content": "Hi"}
result = graph.invoke({"messages": [input_message],  "list_field": [1,2,3]})
print(result)
# for message in result["messages"]:
#     message.pretty_print()
# print(result["extra_field"])

在LangGraph的应用当中，State通常都会要保存聊天消息。为此，LangGraph中还提供了一个 langgraph.graph.MessagesState，可以用来快速保存消息。

他的声明方式就是这样的:

class MessagesState(TypedDict):

    messages: Annotated[list[AnyMessage], add_messages]

然后，对于Messages，也可以用序列化的方式来声明，例如下面两种方式都是可以的

{"messages": [HumanMessage(content="message")]}
{"messages": [{"type": "user", "content": "message"}]}

三、node节点

Node是图中的一个处理数据的节点。也有以下几个需要注意的地方:

• 在LangGraph中，Node通常是一个Python的函数，它接受一个State对象作为输入，返回一个State对象作为 输出。
• 每个Node都有一个唯一的名称，通常是一个字符串。如果没有提供名称，LangGraph会自动生成一个和函数 名一样的名称。
• 在具体实现时，通常包含两个具体的参数，第一个是State，这个是必选的。第二个是一个可选的配置项 config。这里面包含了一些节点运行的配置参数。
• LangGraph对每个Node提供了缓存机制。只要Node的传入参数相同，LangGraph就会优先从缓存当中获取 Node的执行结果。从而提升Node的运行速度。

import time
from typing import TypedDict
from langchain_core.runnables import RunnableConfig
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from langgraph.types import CachePolicy
from langgraph.cache.memory import InMemoryCache #是langgraph中的,而不是langchain中的。 # 配置状态
class State(TypedDict):
    number: int
    user_id:str
# 配置信息
class ConfigSchema(TypedDict):
    user_id: str
def node_1(state:State , config: RunnableConfig):
    time.sleep(3)
    user_id =  config["configurable"]["user_id"]
    return {"number":state["number"] + 1, "user_id":user_id}
builder = StateGraph(State, config_schema=ConfigSchema)
# Node缓存5秒
builder.add_node("node1", node_1,cache_policy=CachePolicy(ttl=5))
builder.add_edge(START, "node1")
builder.add_edge("node1", END)
graph = builder.compile(cache=InMemoryCache())
print(graph.invoke({"number":5}, config={"configurable":{"user_id": "123"}},stream_mode='updates'))
# [{'node1': {'number': 6, 'user_id': '123'}}]
# node入参相同，就会走缓存
print(graph.invoke({"number":5}, config={"configurable":{"user_id": "456"}},stream_mode='updates'))
# [{'node1': {'number': 6, 'user_id': '123'}, '__metadata__': {'cached': True}}]

对于Node，LangGraph除了提供缓存机制，还提供了重试机制。 可以针对单个节点指定，例如:

from langgraph.types import RetryPolicy
builder.add_node("node1", node_1,retry=RetryPolicy(max_attempts=4))

另外，也可以针对某一次任务调用指定，例如

  print(graph.invoke(xxxxx, config={"recursion_limit":25}))

四、Edge 边

在Graph图中，通过Edge(边)把Node(节点)连接起来，从而决定State应该如何在Graph中传递。LangGraph中也提供了非常灵活的构建方式。

普通Edge和EntryPoint

Edge通常是用来把两个Node连接起来，形成逻辑处理路线。

例如 graph.add_edge("node_1","node_2") 。 LangGraph中提供了两个默认的Node， START和END，用来作为Graph的入口和出口。 同时，也可以自行指定EntryPoint。

例如：

builder = StateGraph(State)

builder.set_entry_point("node1")

builder.set_finish_point("node2")

        条件Edge和EntryPoint 我们也可以添加带有条件判断的Edge和EntryPoint，用来动态构建更复杂的工作流程。

具体实现时，可以指定一个函数，函数的返回值就可以是下一个Node的名称。

from typing import TypedDict
from langchain_core.runnables import RunnableConfig from langgraph.constants import START, END
from langgraph.graph import StateGraph
# 配置状态
class State(TypedDict):
    number: int
def node_1(state:State , config: RunnableConfig):
    return {"number":state["number"] + 1}
builder = StateGraph(State)
# Node缓存5秒 builder.add_node("node1", node_1)
def routing_func (state:State) -> str:
    if state["number"] > 5:
        return "node1"
    else:
        return END
builder.add_edge("node1", END)
builder.add_conditional_edges( START, routing_func)
graph = builder.compile()
print(graph.invoke({"number":7}))

{'number': 8}

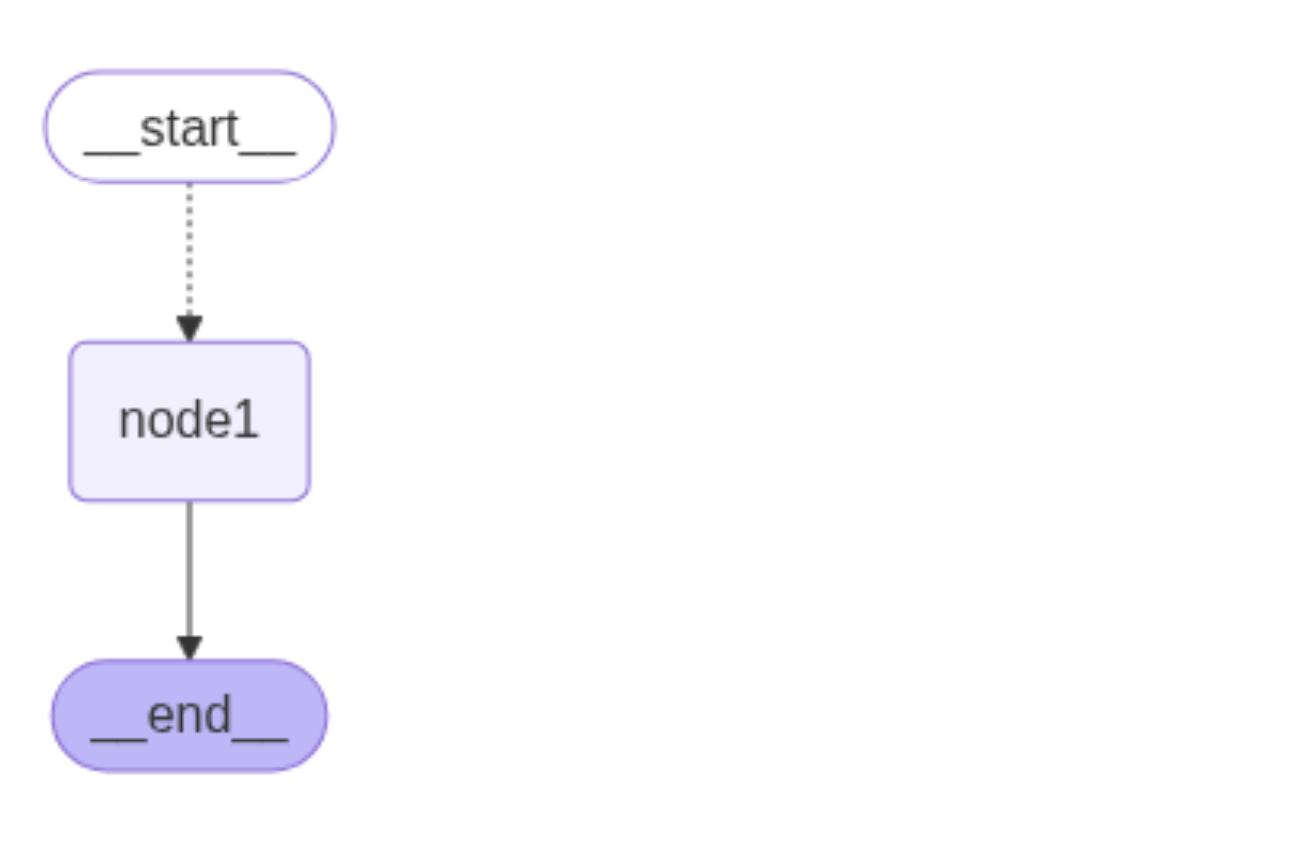

# 补充看一下Graph的结构
from IPython.display import Image, display
display(Image(graph.get_graph().draw_mermaid_png()))

另外，如果不想在路由函数中写入过多具体的节点名称，也可以在函数中返回一个自定义的结果，然后将这个结果 解析到某一个具体的Node上。例如

def routing_func (state:State) -> bool:
    if state["number"] > 5:
        return True
    else:
        return False
builder.add_conditional_edges( START, routing_func,{True: "node_a", False: "node_b"})

Send动态路由 在条件边中，如果希望一个Node后同时路由到多个Node，就可以返回Send动态路由的方式实现。

Send对象可传入两个参数，第一个是下一个Node的名称，第二个是Node的输入。

from operator import add
from typing import TypedDict, Annotated
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from langgraph.types import Send
# 配置状态
class State(TypedDict):
    messages: Annotated[list[str],add]
class PrivateState(TypedDict):
msg:str
def node_1(state:PrivateState) -> State:
    res = state["msg"] + "!"
    return {"messages":[res]}
builder = StateGraph(State) # Node缓存5秒

builder.add_node("node1", node_1)
def routing_func (state:State):
    result = []
    for message in state["messages"]:
        result.append(Send("node1",{"msg":message}))
return result
# 通过路由函数，将消息中每个字符串分别传入node1处理。 builder.add_conditional_edges( START, routing_func,["node1"]) builder.add_edge("node1", END)
graph = builder.compile()
print(graph.invoke({"messages":["hello","world","hello","graph"]}))
#{'messages': ['hello', 'world', 'hello', 'graph', 'hello!', 'world!', 'hello!',
'graph!']}

{'messages': ['hello', 'world', 'hello', 'graph', 'hello!', 'world!', 'hello!', 'graph!']}

# 补充看一下Graph的结构
from IPython.display import Image, display
display(Image(graph.get_graph().draw_mermaid_png()))

Command命令

通常，Graph中一个典型的业务步骤是State进入一个Node处理。在Node中先更新State状态，然后再通过 Edges传递给下一个Node。如果希望将这两个步骤合并为一个命令，那么还可以使用Command命令。

from operator import add
from typing import TypedDict, Annotated
from langgraph.constants import START, END
from langgraph.graph import StateGraph

from langgraph.types import Command
# 配置状态
class State(TypedDict):
    messages: Annotated[list[str],add]
def node_1(state:State):
    new_message = []
    for message in state["messages"]:
        new_message.append( message + "!")
    return Command(
        goto=END,
        update={"messages":new_message}
    )

builder = StateGraph(State) builder.add_node("node1", node_1)
# node1中通过Command同时集成了更新State和指定下个Node
builder.add_edge(START,"node1")
graph = builder.compile()
print(graph.invoke({"messages":["hello","world","hello","graph"]}))
# {'messages': ['hello', 'world', 'hello', 'graph', 'hello!', 'world!', 'hello!',
'graph!']}

  {'messages': ['hello', 'world', 'hello', 'graph', 'hello!', 'world!', 'hello!', 'graph!']}

四、子图

在LangGraph中，一个Graph除了可以单独使用，还可以作为一个Node，嵌入到另一个Graph中。这种用法就称 为子图。通过子图，我们可以更好的重用Graph，构建更复杂的工作流。尤其在构建多Agent时，非常有用。在大 型项目中，通常都是由一个团队专⻔开发Agent，再通过其他团队来完整Agent整合。

使用子图时，基本和使用Node没有太多的区别。

唯一需要注意的是，当触发了SubGraph代表的Node后，实际上是相当于重新调用了一次subgraph.invoke(state) 方法。

# subgraph与graph使用相同State
from operator import add
from typing import TypedDict, Annotated
from langgraph.constants import END
from langgraph.graph import StateGraph, MessagesState, START
class State(TypedDict):
    messages: Annotated[list[str],add]
# Subgraph
def sub_node_1 (state:State) -> MessagesState:
    return {"messages":["response from subgraph"]}

subgraph_builder = StateGraph(State)
subgraph_builder.add_node("sub_node_1",sub_node_1)
subgraph_builder.add_edge(START, "sub_node_1")
subgraph_builder.add_edge("sub_node_1",END)
subgraph = subgraph_builder.compile()
# Parent graph
builder = StateGraph(State)
builder.add_node("subgraph_node", subgraph)
builder.add_edge(START, "subgraph_node")
builder.add_edge("subgraph_node",END)
graph = builder.compile()

print(graph.invoke({"messages": ["hello subgraph"]}))

# 结果hello subgraph会出现两次。这是因为在subgraph_node中默认调用了一次subgraph.invoke(state)方 法。主图里也调用了一次invoke。这就会往state中添加两次语句
#{'messages': ['hello subgraph', 'hello subgraph', 'response from subgraph']}

  {'messages': ['hello subgraph', 'hello subgraph', 'response from subgraph']}

五、图的Stream支持

和调用大模型相似，Graph除了可以通过invoke方法进行直接调用外，也支持通过stream()方法进行流式调用。不 过大模型的流式调用是依次返回大模型响应的Token。而Graph的流式输出则是依次返回State的数据处理步骤。 graph提供了stream()方法进行同步的流式调用，也提供了astream()方法进行异步的流式调用。

for chunk in graph.stream({"messages": ["hello subgraph"]},stream_mode="debug"):
    print(chunk)

# {'subgraph_node': {'messages': ['hello subgraph', 'response from subgraph']}}

{'type': 'task', 'timestamp': '2025-06-13T09:29:46.553187+00:00', 'step': 1, 'payload':

{'id': '46188ceb-c4ef-d045-cf10-1d82b7f09746', 'name': 'subgraph_node', 'input':

{'messages': ['hello subgraph']}, 'triggers': ('branch:to:subgraph_node',)}}

{'type': 'task_result', 'timestamp': '2025-06-13T09:29:46.554182+00:00', 'step': 1,

'payload': {'id': '46188ceb-c4ef-d045-cf10-1d82b7f09746', 'name': 'subgraph_node',

'error': None, 'result': [('messages', ['hello subgraph', 'response from subgraph'])],

'interrupts': []}}

LangGraph支持几种不同的stream mode:

• values:在图的每一步之后流式传输状态的完整值.
• updates:在图的每一步之后，将更新内容流式传输到状态。如果在同一步骤中进行了多次更新(例如，运行 了多个节点)，这些更新将分别进行流式传输。
• custom:从图节点内部流式传输自定义数据。通常用于调试。
• messages:从任何调用大语言模型(LLM)的图节点中，流式传输二元组(LLM的Token ，元数据)
• debug:在图的执行过程中尽可能多地传输信息。用得比较少。

values、updates、debug输出模式，使用之前案例验证，就能很快感受到其中的区别。 messages输出模式，由于在之前案例中并没有调用大模型，所以不会有输出结果。 而custom输出模式，可以自定义输出内容。在Node节点内或者Tools工具内，通过get_stream_writer()方法获取 一个StreamWriter对象，然后使用write()方法将自定义数据写入流中。

from typing import TypedDict
from langgraph.config import get_stream_writer
from langgraph.graph import StateGraph, START
class State(TypedDict):
    query: str
answer: str
def node(state: State):
writer = get_stream_writer() writer({"自定义key": "在节点内返回自定义信息"}) return {"answer": "some data"}
graph = (
    StateGraph(State)
    .add_node(node)
    .add_edge(START, "node")
    .compile()
)

inputs = {"query": "example"}
# Usage
for chunk in graph.stream(inputs, stream_mode="custom"):
    print(chunk)

{'自定义key': '在节点内返回自定义信息'}

最后，在langChain中，构建LLM对象时，大都支持desable_streaming属性，禁止流式输出。例如:

llm = ChatOpenAI(model="", disable_streaming=True)

六、总结

在这一章节，我们详细演练了LangGraph中的Graph构建以及工作方式。可以看到，Graph图的构建非常灵活，我 们可以自由地构建各种复杂的图结构。即使是没有与大模型交互的图，也可以通过LangGraph来构建。这对于处理 传统任务也是非常有用的。

当然，LangGraph中的图，还是要有大模型的加持，才能更好的体现他的强大之处。下一章节我们就着重去演练大 模型加持下的LangGraph。

在这里，不妨回顾一下LangChain中的Chain是如何构建的，并与Graph做一下对比。可以看到，这两个框架都是

llm = ChatOpenAI(model="", disable_streaming=True)

llm = ChatOpenAI(model="", disable_streaming=True)

 着眼于将多个独立的功能模块组合进行调度、组合，形成复杂的智能体。只不过，LangChain使用的是Chain的方 式，而LangGraph是使用Graph的方式。或许这样能够更好的体会到，为什么LangGraph是LangChain的一个子项 目，而不是一个独立的框架了。
