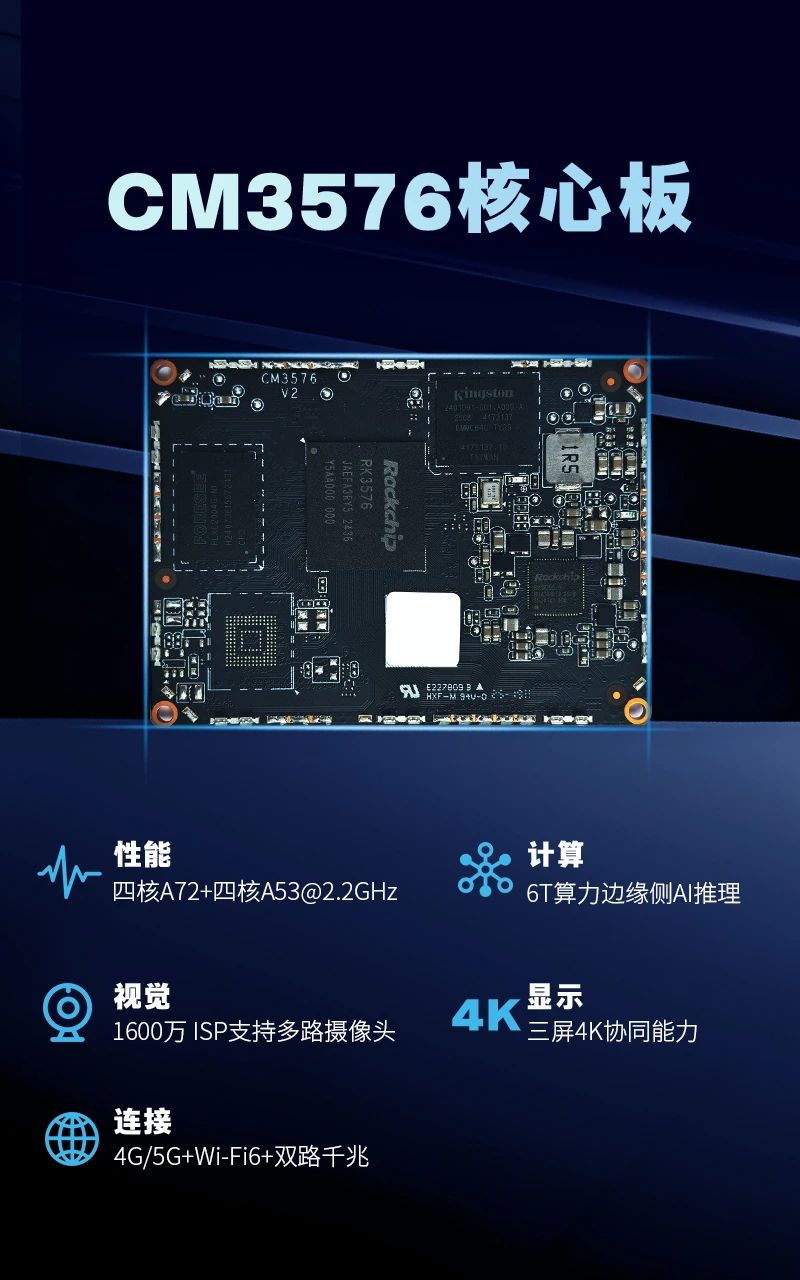

CM3576系列核心板是南京小威智能科技基于瑞芯微RK3576/RK3576J国产处理器设计开发，集成八核架构、6T算力，具备三屏4K协同能力，支持PCIe2.1、USB3.2、双千兆网等高速接口，具备多模态接口拓展能力。可高效支撑边缘智能设备的开发与部署，通过差异化设计精准覆盖商业与工业场景，适配工业视觉、智能控制等多领域应用需求。

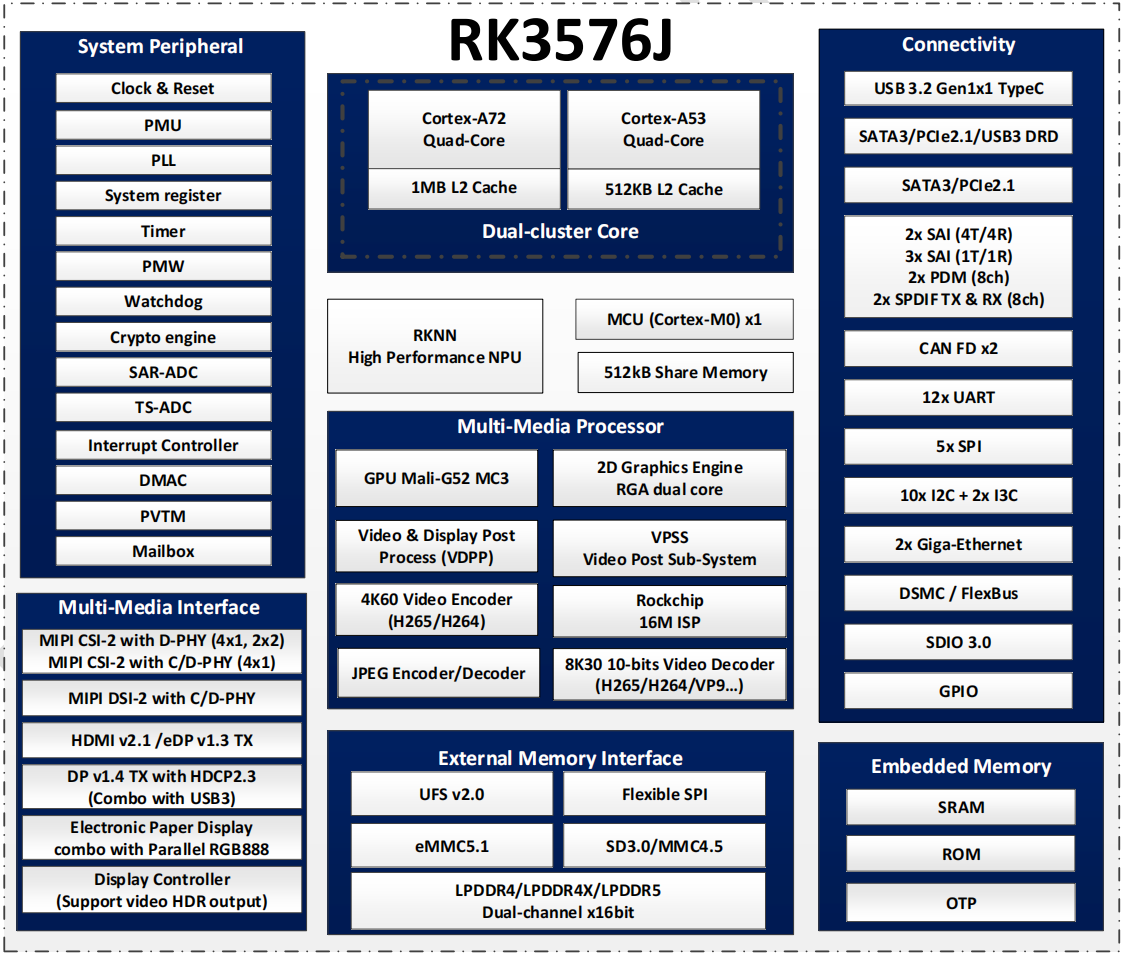

该产品有工业级（RK3576J，支持-40℃~+85℃）与商业级（RK3576，支持0℃~+70℃）两种型号，采用八核64位Cortex-A72（2.2GHz）+Cortex-A53架构，集成6TOPS算力的NPU及Mali-G52 MC3 GPU，面向AIoT、工业控制和边缘计算领域。

RK3576核心板应用场景

核心板采用全引脚引出设计，最大化释放处理器性能，支持 PCIe2.1、USB3.2、双千兆网等高速接口，并通过严苛的环境测试、稳定性测试以及老化测试，确保在复杂工业环境中稳定运行。其内置的 AI 加速引擎支持 INT4/INT8/INT16/FP16/BF16/TF32混合运算，可部署轻量级至中大型神经网络模型，适配工业、AIoT、边缘计算、智能终端以及其他多种相关的应用领域。

RK3576核心板产品特点

1.CPU先进工艺：核心板CPU 采用8nm制程工艺，型号兼容 RK3576J 和 RK3576。RK3576J 为工业级芯片，工作温度范围为-40°C~+85°C；RK3576 为商业级芯片，工作温度范围为 0°C~+70°C。

2.6TOPS 算力 NPU：兼容 TensorFlow/PyTorch 等框架，满足边缘侧 AI 推理需求。

3.智能 ISP 与多摄支持：内置 1600 万像素 AI-ISP，支持 2 路 MIPI-CSI 摄像头接口，集成自动对焦、低光增强等算法，适配多摄融合场景。

4.丰富高速接口：提供 USB3.2 Gen1、PCIe2.1、双千兆以太网、SATA3.0 等接口，支持 4G/5G、Wi-Fi6 模块扩展，保障数据传输效率。

5.多屏显示能力：支持 HDMI2.1、DP1.4、eDP1.3 等接口，实现三屏独立输出，满足商显、车载等多屏交互需求。

6.工业级可靠性：支持 CAN FD、FlexBus 等工业总线，适配复杂工况。

CM3576核心板规格信息

CM3576(商业级）

CM3576J（工业级）

处理器

CPU：四核Cortex-A72 + 四核Cortex-A53@2.2GHz / 2.1GHz

NPU：6TOPS INT8，支持INT4/INT8/INT16/FP16/BF16/TF32混合操作

GPU：ARM Mali-G52 MC3；OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.1、OpenCL 2.0

VPU：

解码：

  1. H.264、H.265、VP9、AV1、AVS2：up to 8K@30fps or 4K@120fps

编码：

  1. H.264、H.265：up to 4K@60fps

内存

4GB /8GB/16GB LPDDR4/4X

存储

32GB/64GB/128GB eMMC

系统

Android14、Ubuntu22、Debian12、 Linux6.1

接口方式

板对板连接器（4×100pin，引脚间距0.4mm，合高1.5mm）

电源

DC 12V（电压误差±5%）

尺寸

68.0mm×50.0mm×4.9mm

环境

工作温度：0-70℃，存储湿度：10%-90%RH

工作温度：-40-85℃，存储湿度：10%-90%RH
CM3576核心板外设资源

外设资源

数量

参数

备注

MIPI D-PHY/C-PHY

1

1个D-PHY / C-PHY 复用接口。

D-PHY支持V2.0， D-PHY 模式有 0/1/2/3 Lane，每个 Lane 2 根线。最高传输速率2.5Gbps/Lane，最大分辨率2560×1600@60Hz。

C-PHY支持V1.1 C-PHY模式有 0/1/2 Trio，每个Trio A/B/C 3根线。最高传输速率1.7Gbps/Lane，最大分辨率2560×1600@60Hz。
注：MIPI D-PHY/C-PHY Combo PHY的TX和RX只能支持同时配置成DPHY TX， DPHY RX模式或同时配置成CPHY TX，CPHY RX模式。不支持一个配置成DPHY TX，一个配置成CPHY RX。

处理器内置了VOP控制器，有三个Port 输出，即核心板最多可同时支持3个显示输出。

HDMI/eDP
TX

1

1个HDMI / eDP 复用接口。

支持 HDMI 2.1，HDMI FRL模式并向下兼容 HDMI TMDS模式，分辨率可达1080p@120Hz 或 4096×2160@120Hz
支持 eDP 1.3，最大支持分辨率4096×2160@60Hz

Parallel

1

1个并口输出，支持 RGB/BT.656/BT1120，最大分辨率1920x1080@60Hz

EBC

1

支持1个EBC输出，支持E-ink EPD，支持2560×1920硬解码，数据宽度16bit，32 level gray scale

DP

1

支持1路USB/DP复用接口。 USB接口支持USB3.2×1 ，DP支持DP V1.4版本最大分辨率4K@120Hz，支持具有3个显示器的多流传输（MST）

Camera

5

其中4个接口为2lane D-PHY V1.2 data-lane，这四个接口组合成2个4 lane 的接口，另外1个为4 lane D-PHY或者3C- PHY Trios

Audio

≤12

其中5个SAI接口，支持I2S/TDM/PCM
2个8ch PDM

2个SPDIF TX

2个SPDIF RX
1个DSM，支持2路DAC输出

SDIO

≤2

SDIO 3.0，4bit，速率最高可以达到 200MHz

Ethernet

≤2

2路GMAC，提供RGMII/RMII接口引出

USB 2.0 OTG

2

支持两路USB2.0 OTG

Combo higspeed port

2

Combo port 1： 1 lane PCIe2.1/SATA 3.1

Combo port 2： 1 lane PCIe2.1/SATA 3.1/USB 3.2 GEN 1× 1

 PCIe 2.1 ，支持 Root Complex (Rc) only，最大速率5GT/s

 SATA 3.1 支持SATA V3.1 和AHCI V1.3.1 以及eSATA , 最大速率6GT/s

 USB 3.2 支持DRD(host and device)，最大速率是5Gbps

UART

≤12

最高速率 4Mbps

CAN-FD

≤2

支持1Mbps，最大5Mbps

SPI

≤5

支持主从模式，软件可配置

I2C

≤9

支持7bits和10bits地址模式，

标准模式数据传输速率 100k bits/s，在快速模式下 400k bits/s

I3C

≤2

支持2个I3C主接口，纯 I3C 设备传输速率高达 12.5Mbit/s

PWM

≤16

最高支持 16 个PWM，支持捕获模式，具有基于中断的操作

DSMC

≤1

最多支持选择4个芯片，支持8线/16线传输配置

注：表中参数为硬件设计或CPU理论值。

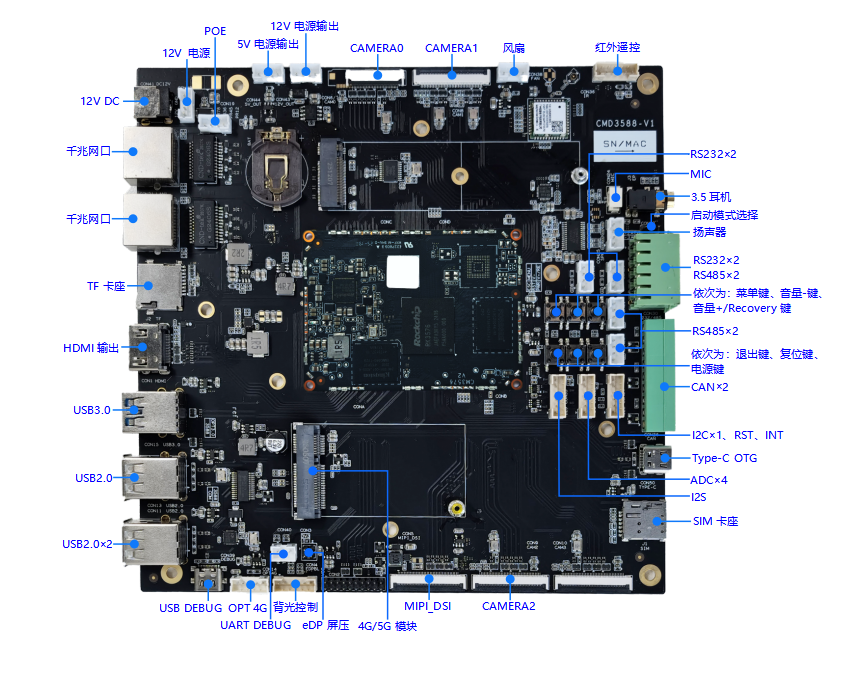

CMD3576开发板功能接口

CMD3576开发板功能参数

功能

数量

参数

HDMI OUT

1

通过标准HDMI Type-A母座引出；

最高支持HDMI2.1，支持HDMI FRL 模式并向下兼容 HDMI TMDS 模式，支持 RGB/YUV444/YUV422/YUV420(Up to 10bit)格式。

最大分辨率 4096×2160@120Hz；

MIPI-DSI

1

通过40PIN 0.5mm FPC双面接触插座引出；

支持4-lane输出，最大分辨率 2560x1600@60Hz；

MIPI-CSI

3

2路4lane MIPI RX 单目摄像头；CAM0为MIPI DPHY，支持MIPIV1.2，最高传输速率2.5Gbps/lane；支持拆分为2lane+2lane模式；CAM2为MIPI DCPHY，其中DPHY支持V2.0版本；最高传输速率4.5Gbps/lane；通过40/30PIN 0.5mm FPC双面接触插座引出；

1路2×2lane MIPI RX双目摄像头；CAM1支持MIPIV1.2，最高传输速率2.5Gbps/lane；支持4lane模式；通过40PIN 0.5mm FPC双面接触插座引出；

Type-C OTG

DP TX复用

1

通过Type-C 接口引出；

USB3.2Gen1×1速率高达 5Gbps；

DPv1.4，最高支持4096×2160@120Hz；

USB3.0 HOST

1

通过双层Type-A USB3.0 接口引出；下层USB3.0为CM3588的接口，CM3576无法使用；USB3.2Gen1×1速率高达5Gbps；

与MINI PCIE共用USB3.0,通过电阻选贴配置；

USB 2.0 HOST

3

通过2路双层Type-A USB2.0 接口引出；CON13上层USB2.0为CM3588接口，CM3576无法使用；

支持高速(480Mbps)、全速(12Mbps)、低速(1.5Mbps) 3 种模式；

Ethernet

2

通过2个RJ45 接口引出；

支持10/100/1000 Mbps数据传输速率；

4G/5G 模块

1

MINI PCIE卡座，USB3.0接口，可适配4G/5G模块；

可选择通过PH2.0 5PIN插座引出4G模块；

与USB3.0 HOST共用USB3.0,通过电阻选贴配置；

TF卡

1

可插入TF卡。支持SDIO3.0协议。4 线的数据总线宽度；支持 SDR104 模式，速率最高可以达到150MHz；

SIM卡

1

可插入SIM卡；

Audio

1

板载 Codec 芯片。支持MIC输入、耳机输出及双通道8R10W Speaker输出功能；

RS-485

2

通过3.5mm 2×6PIN凤凰端子和PH2.0 4PIN插座引出；

传输速率可达500kbps；

RS-232

2

通过3.5mm 2×6PIN凤凰端子和PH2.0 4PIN插座引出；

传输速率可达250kbps；

CAN-FD

2

通过3.81mm 9PIN凤凰端子引出；

支持CAN FD；

传输速率可达1 Mbps；

ADC

4

通过PH2.0 6PIN插座引出；同时引出1.8V电源。

由分辨率为 12bit 的 SARADC 控制器控制，速度达到 1MS/s，输入电压范围为 0-1.8V。

背光控制

1

通过PH2.0 6PIN插座引出；

可搭配IB628GL作背光控制；

红外遥控

1

通过PH2.0 6PIN插座引出；

红外接收头默认38KHz，软件可调。带PWR、红灯、绿灯控制IO；

DEBUG

1

1路为USB转调试串口；通过Type-C母座引出；

1路为TTL调试串口；通过PH2.0 3PIN插座引出；两者为CPU同一接口；

I2S

1

通过PH2.0 6PIN插座引出；

支持主从工作模式，软件可配置。可以自定义 LRCK、DATA 的帧格式，从而实现对绝大多数 I2S、PCM 与 TDM 的兼容；同时，还提供了 3 种 I2S 格式（常规、左对齐、右对齐）、以及 early PCM 格式的直接配置。

I2S与WIFI音频接口同路，通过电阻选贴配置；

TP

1

通过PH2.0 6PIN插座引出；

支持 I2C 总线主模式； 支持软件可编程时钟频率和传输速率高达 400K bit/s； 支持 7 位和 10 位寻址模式；

带RST、INIT引脚；

WIFI&BT

1

双频WIFI；支持WIFI6/BT5.4；

WIFI音频接口与I2S同路，通过电阻选贴配置；

RTC

1

板载 RTC 芯片及电池插座；

POE

1

通过PH2.0 4PIN插座引出；

支持外接POE电源板进行供电；

FAN

1

通过PH2.0 4PIN插座引出；

支持12V/0.5A风扇，带转速控制及监测功能；

12V OUT

1

通过PH2.0 4PIN插座引出；

支持12V/1A 电源输出；

5V OUT

1

通过PH2.0 4PIN插座引出；

支持5V/1A 电源输出；

启动模式选择

1

从左到右，当引脚1、2插上跳帽，需要按“电源键”启动；当引脚2、3插上跳帽，为自启动模式。
