1. 定义：
   雷达的运作原理与声波反射（回声） 极为相似，它通过发射射频（rf）电磁能量脉冲，接收目标反射的回波（ECHO） 确定目标方向和距离；RADAR 是“Radio Detecting And Ranging”的首字母缩写（二战期间曾插入“Aim”，后因雷达并非仅针对“目标”移除），1940年由美国海军Lieutenant Commander Samuel M. Tucker和F. R. Furth正式提出，1943年获二战盟军认可并国际通用，指代利用反射电磁能探测目标的电子设备，可测目标方向、高度、距离等参数，且不受黑暗、云雾影响；其系统含发射器、双工器、接收器、雷达天线、指示器等核心组件，信号可通过传统平面位置指示器（PPI） 显示，其中通过回波延迟时间计算距离是核心功能之一。

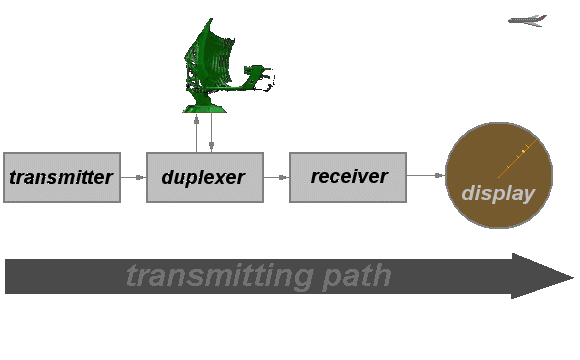

2. 运行原理图：

3. 详细总结：

1. 雷达核心运作原理

雷达的电子运作原理以声波反射（回声） 为类比基础，具体机制如下：

• 声波反射参考：向声反射物体（如岩石峡谷、洞穴）喊话时，会听到回声；若已知空气中的声速，可通过回声返回时间估算物体的距离与大致方向。
• 雷达实际运作：雷达以类似逻辑使用射频（rf）电磁能量脉冲，能量被发射至目标后经目标反射，少量反射能量（定义为回波/ECHO，与声波术语一致）返回雷达设备，雷达通过分析回波确定目标的方向和距离。

2. RADAR术语的起源与定义

• 术语本质：RADAR是首字母缩写词，全称为“Radio Detecting And Ranging”。
• 历史演变细节：
  • 插入“Aim”：二战期间，缩写中曾插入“Aim”，即“Radio (Aim) Detecting And Ranging”。
  • 移除“Aim”：后续因雷达的应用场景并非仅针对“目标（Aim）”，其探测对象涵盖多种物体，故将“Aim”移除，使术语更贴合实际用途。
• 起源与国际认可：
  • 造词时间：1940年11月，由美国海军Lieutenant Commander Samuel M. Tucker和F. R. Furth正式提出该缩写。
  • 认可进程：1943年，二战盟军通过协议采用该术语，此后逐步获得国际通用认可。
• 术语定义：指代利用反射电磁能探测物体存在的电子设备，在特定条件下可进一步测量物体的方向、高度、距离、航向和速度。

3. 雷达系统的基本设计（组件及功能）

雷达系统的核心组件、功能及关键说明如下表所示：

4. 雷达信号特性与显示方式

• 信号反射特性：
  • 漫反射（散射）：所有目标都会对雷达能量产生漫反射，即反射能量向多个方向扩散，该过程也被称为“散射”。
  • 后向散射：特指与入射射线方向相反的反射，是雷达接收回波的主要来源，直接决定回波信号的强度。
• 显示系统类型：
  • 传统显示设备：平面位置指示器（PPI），是雷达最经典的显示方式之一。
  • 其他类型：文档提及存在“更先进的雷达显示系统”，但未展开具体细节。
• PPI显示的核心特点：
  • 原点设定：以雷达设备自身为屏幕原点。
  • 方位指示：屏幕上的旋转矢量对应天线的指向，矢量方向即目标的方位（bearing）。
  • 距离指示：回波的延迟时间（能量从发射到返回的总时间）决定目标在屏幕上的位置——延迟时间越长，目标显示位置离屏幕中心越远；屏幕上的“明亮斑点（blibs）”即为回波信号的可视化呈现。

5. 雷达的核心功能与优势

• 核心功能：
  • 基础功能：探测物体的存在；通过测量回波延迟时间计算距离（此为雷达最核心的功能之一）。
  • 扩展功能：在特定条件下，可测量目标的方向、高度、航向和速度；现代雷达还能从目标回波中提取超出距离之外的更多信息（如目标形状相关特征等）。
• 核心优势：
  • 环境适应性强：雷达使用的电磁能量频率不受黑暗影响，且能穿透云雾和云层，不受恶劣天气限制。
  • 探测范围广：可确定因距离过远、黑暗或天气原因导致肉眼不可见的目标（如飞机、船只、障碍物等）的位置，弥补视觉探测的不足。

4. 关键问题

问题1：雷达探测目标距离的核心逻辑是什么？该逻辑与声波反射的哪一特性相关联？

答案：雷达探测目标距离的核心逻辑是测量回波延迟时间——雷达发射射频（rf）电磁能量脉冲后，记录脉冲经目标反射形成回波并返回雷达的时间（延迟时间），若已知电磁能的传播速度，即可通过“距离=（电磁能速度×延迟时间）/2”（除以2是因能量往返目标）计算目标距离。该逻辑与声波反射中“通过回声返回时间估算物体距离”的特性直接关联，二者均基于“波的传播时间与传播距离成正比”的原理。

问题2：RADAR术语从提出到国际通用经历了哪两个关键时间节点？这两个节点分别实现了术语的什么突破？

答案：RADAR术语经历的两个关键时间节点及突破如下：

• 1940年11月：由美国海军Lieutenant Commander Samuel M. Tucker和F. R. Furth正式将其造为“Radio Detecting And Ranging”的首字母缩写词，实现了术语的“诞生突破”，为后续应用奠定命名基础。
• 1943年：二战盟军通过协议统一采用该术语，实现了术语的“国际认可突破”，使其从美国海军内部术语转变为盟军通用术语，后续逐步成为国际通用术语。

问题3：雷达系统中“双工器”和“接收器”的功能存在何种关联？若双工器失效，会对接收器造成什么影响？

答案：二者的关联的核心是“保护与协作”——双工器通过交替切换天线连接发射器或接收器，在发射器工作时隔绝接收器与天线的连接，防止发射器的高功率脉冲进入接收器；接收器则在双工器切换至“接收模式”时，对天线接收的回波信号（低功率）进行放大和解调，二者配合实现“单天线共用”下的安全探测。若双工器失效，发射器的高功率射频脉冲会直接进入高度敏感的接收器，导致接收器被高功率能量损坏，雷达无法正常接收回波信号。
