RTD2936简介

RTD2936 是瑞昱半导体（Realtek）推出的一款专门用于显示器和商显广告牌的显示处理与时序控制（T-CON）一体化芯片。它的核心角色是一个 “桥梁” ，负责将来自视频源的高清信号转换成液晶面板能够识别的指令和数据。

核心功能定位

简单来说，RTD2936 是一颗 “显示器主控芯片” ，它不像之前讨论的 RK3588 那样是拥有强大CPU和操作系统的SoC。它的任务非常专注：接收、处理、并输出显示信号。

---

主要功能特点

1. 丰富的输入接口支持

RTD2936 designed to be highly flexible on the input side, supporting multiple modern video interface standards:

• HDMI 2.0: 最高支持 4K@60Hz 输入，支持 HDCP 1.4/2.2 内容保护协议，这是机顶盒、游戏主机等设备最常见的接口。

• DisplayPort 1.2: 最高也支持 4K@60Hz 输入，常见于电脑显卡和高端笔记本。

• VDAC: 支持传统的 VGA (模拟信号) 输入，兼容旧设备。

特点： 多输入接口使得采用该芯片的显示器可以同时拥有HDMI、DP和VGA端口，方便用户连接不同设备。

2. 强大的输出驱动能力

这是其最关键的功能之一，它直接驱动液晶面板：

• 支持多种面板接口：

  • LVDS: 传统笔记本电脑和早期显示器常用的接口。

  • V-by-One® HS: 一种更先进的高速串行接口，由日本赛恩公司开发，用于驱动更高分辨率（如4K）、更高刷新率的面板，同时减少连接线的数量，抗干扰能力更强。这是目前中高端液晶面板的主流接口。

  • eDP (Embedded DisplayPort): 常见于一体机、笔记本电脑内部连接显示屏。

• 集成时序控制器 (T-CON)： 这是芯片的核心功能。T-CON负责产生精确的时序信号，控制液晶面板上每一个像素的开关时间，告诉“源极驱动芯片”和“栅极驱动芯片”何时如何工作，从而正确显示图像。

3. 图像处理与缩放功能 (Scaler)

• 图像缩放: 能够将输入的非原生分辨率信号智能地缩放到显示屏的原生分辨率。例如，将输入的1080p信号完美地显示在4K面板上。

• 色彩空间转换: 支持在不同色彩空间（如RGB、YCbCr）之间进行转换。

• 图像增强: 通常包含基础的图像优化算法，如亮度、对比度、锐度调节等。

4. 高度集成化

• 单芯片解决方案: 将视频解码、图像处理（Scaler） 和时序控制（T-CON） 三大功能集成在一颗芯片中。

• 内置微控制器 (MCU): 包含一个用于运行固件、处理DDC/CI通信、控制OSD（屏幕菜单）的微控制器。

• 集成内存: 通常会集成足够的DDR内存，用作帧缓存（Frame Buffer），用于图像缩放等处理。

5. 其他辅助功能

• 支持HDCP: 支持高带宽数字内容保护协议，可以播放受保护的版权内容（如Netflix、蓝光电影）。

• 支持DDC/CI: 允许计算机通过显示数据通道/指令接口（DDC/CI）协议来软件调节显示器的亮度、对比度等设置。

• OSD控制: 支持丰富的屏幕菜单功能。

---

典型应用场景

基于以上特点，RTD2936主要用于以下产品：

1. 电脑显示器: 尤其是中高端的4K显示器、专业显示器。

2. 商业显示设备: 数字广告牌、信息发布屏、交互式白板。

3. 电视板卡: 注意，它在这里是作为 “智能电视主板上的一个子模块” 使用。在一些电视方案中，主SoC（如Amlogic或Rockchip芯片）输出HDMI或DP信号，然后由RTD2936这样的芯片来负责驱动大尺寸的液晶面板。它本身并不处理电视信号或运行智能系统。

---

总结：优势与特点

特点维度	说明
核心角色	显示信号处理器与时序控制器（T-CON）二合一芯片
关键功能	信号转换桥梁（HDMI/DP → LVDS/V-by-One/eDP） + 图像缩放
集成度	高，单芯片解决输入、处理、输出全部功能
性能支持	最高支持 4K@60Hz 分辨率
市场定位	中高端显示器、商显产品的核心驱动芯片
与SoC区别	无强大CPU核心，不能运行Android/Linux等复杂操作系统，功能专注且单一

TELL:14780828118(VX同号）

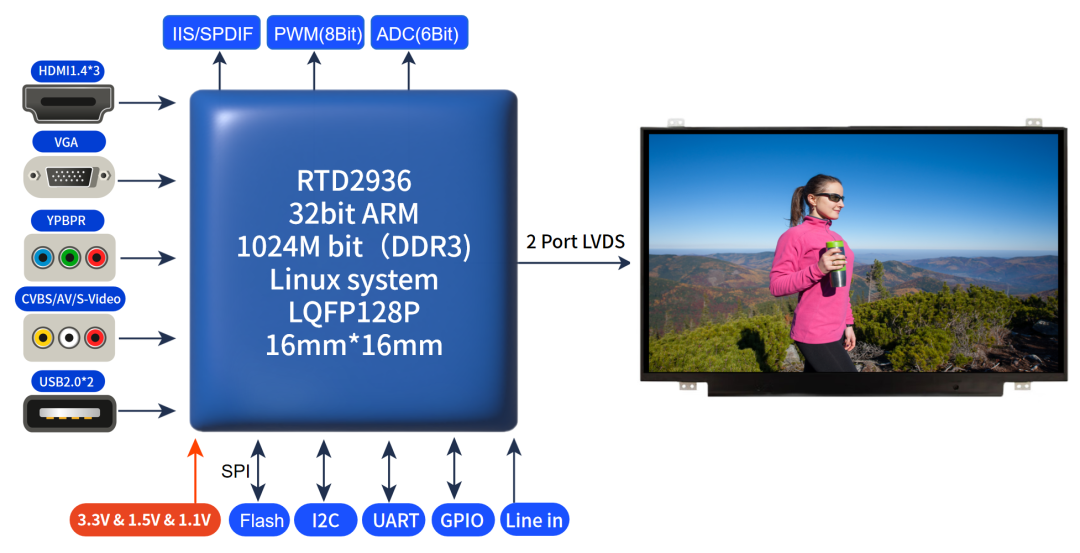

1.HDMI输入分辨率最高3840*2160@30Hz(300MHz)

2.输出分辨率最高支持2560*1600@60Hz

3.支持RTSP/RTMP等网络流媒体协议

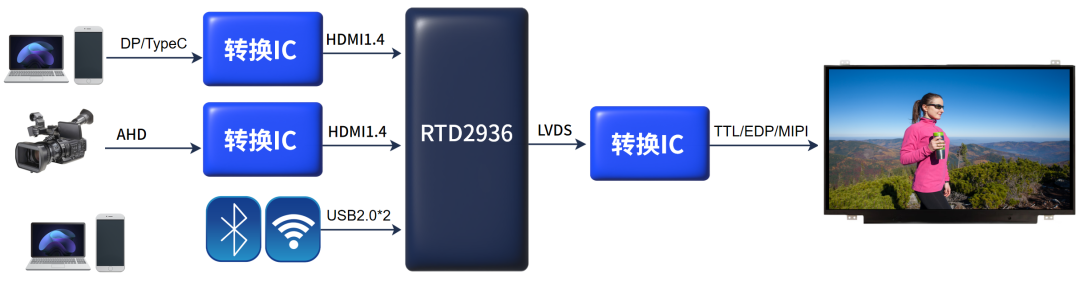

RTD2936外围扩展

1.支持输出加转接IC可支持TTL/MIPI/EDP屏

2.支持输入加转接IC可支持AHD/DP/Type C输入

3.外接IC兼容性强，画面显示稳定，无闪烁

RTD2936驱屏能力

1.输出支持驱动圆屏/条形屏/方屏/切割屏等各种异型屏

2.输出分辨率2560*1600@60Hz向下兼容

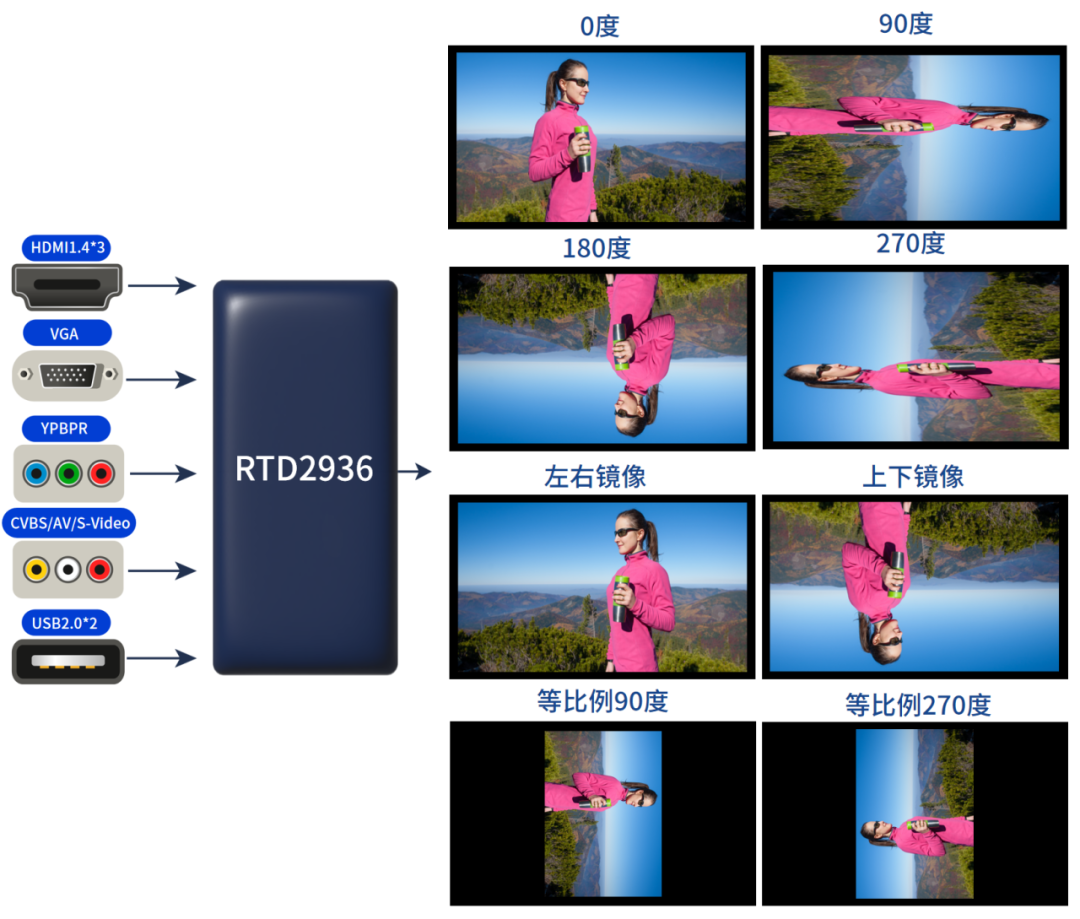

RTD2936画面旋转/镜像

1.输出画面及OSD支持90°/180°/270°旋转

2.输出画面支持上下左右任意镜像

3.支持横屏竖用，竖屏横用

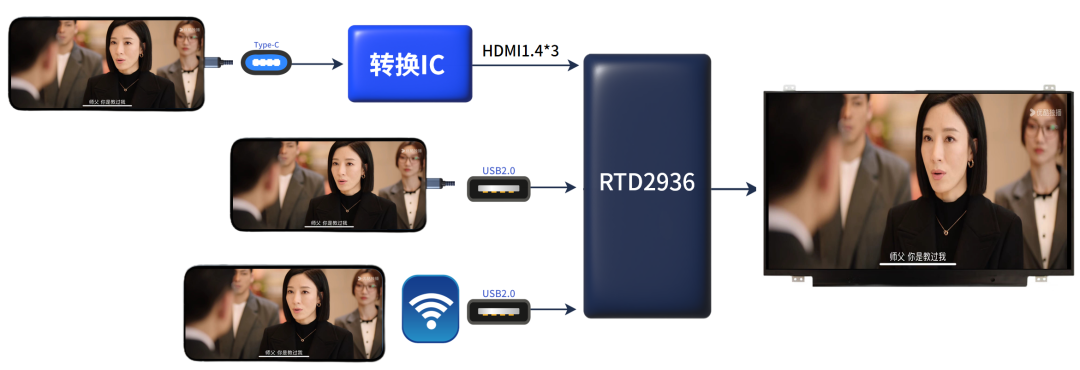

RTD2936有线/无线同屏

1.支持USB有线同屏，USB媒体播放器

2.支持AirPlay，Mirracast，DLNA无线同屏

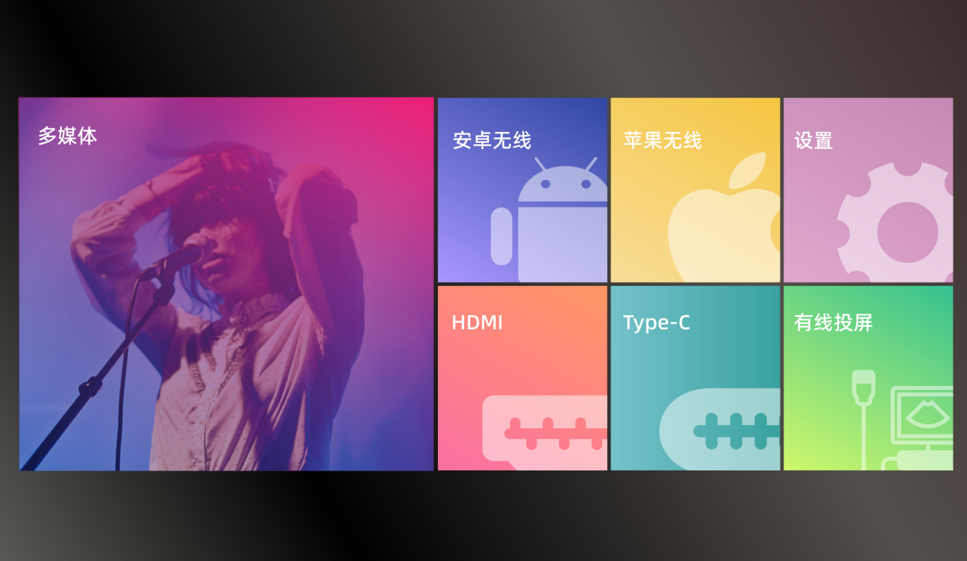

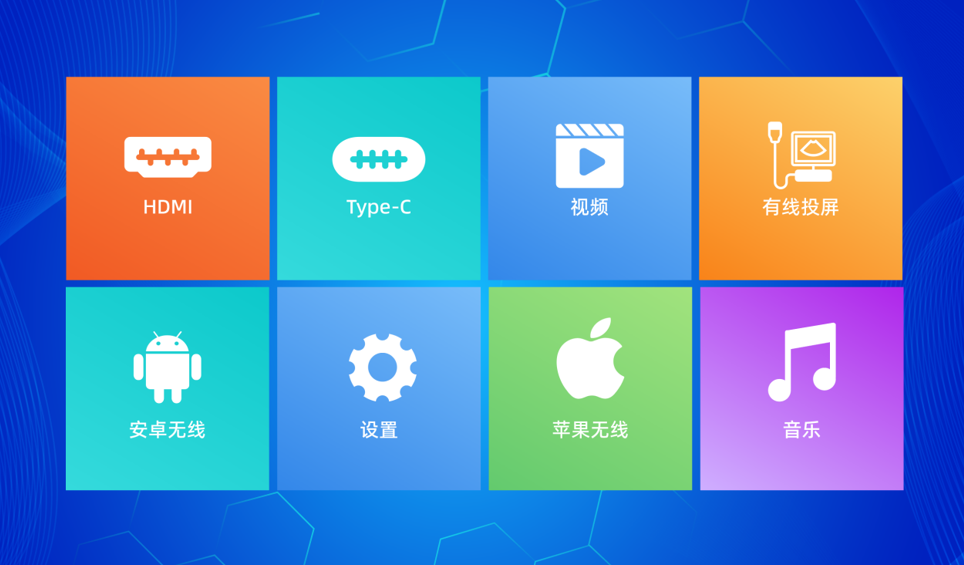

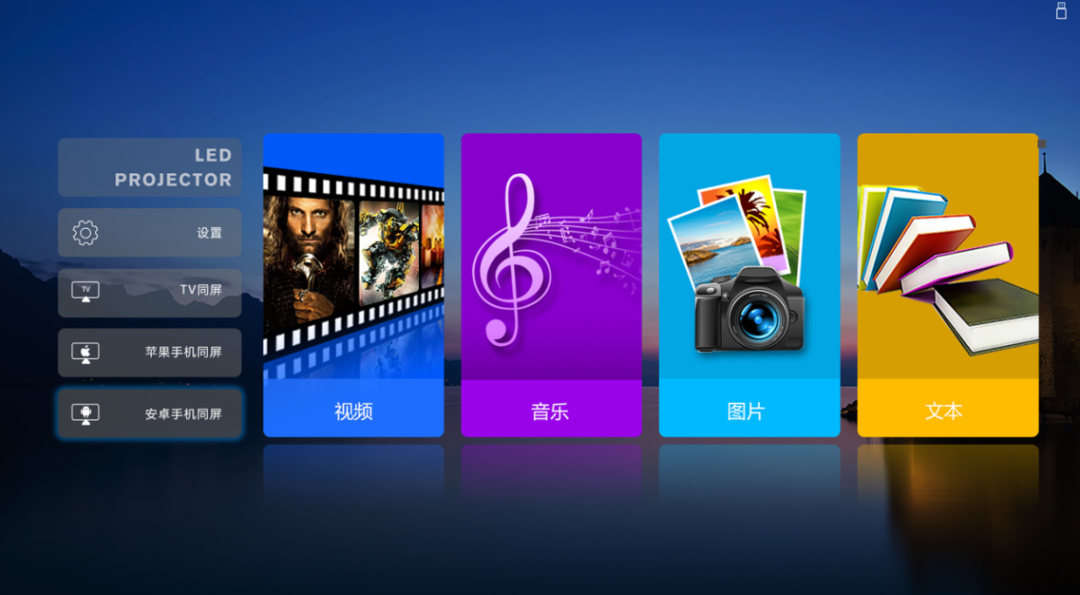

RTD2936 OSD

1.OSD风格支持定制

2.OSD支持24bit

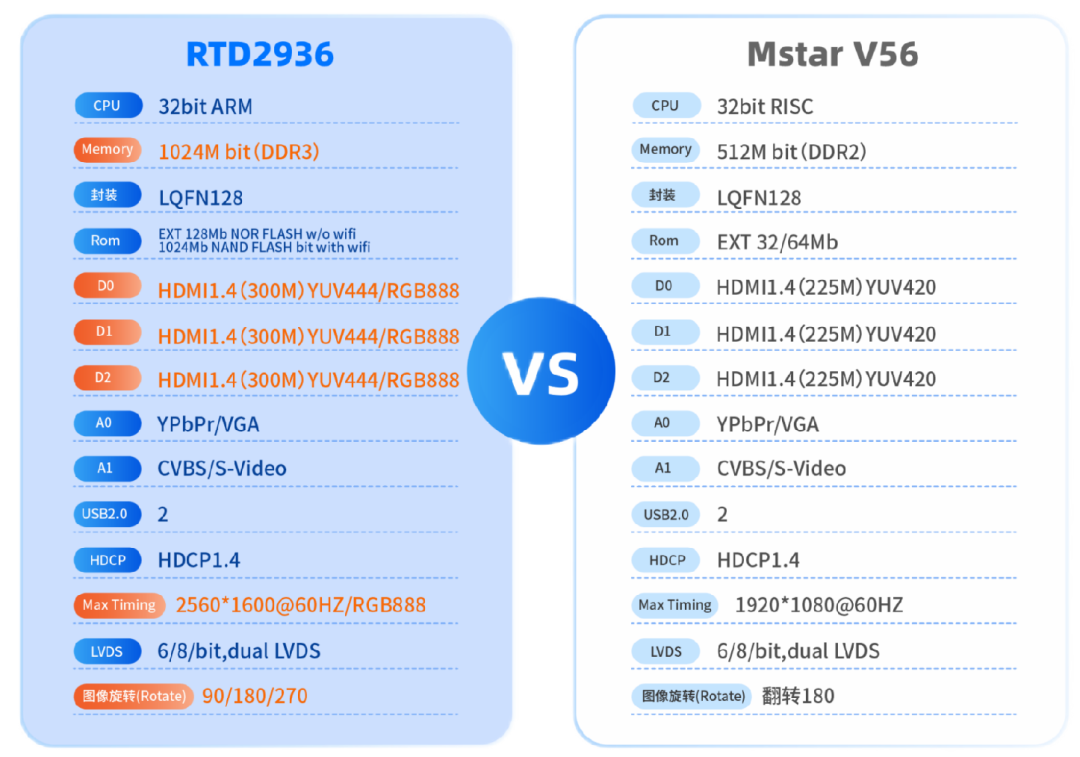

RTD2936替换Mstar V56
