1 概要

最近在学习如何将目标检测的结果推送到网页上进行可视化，经过一系列的搜寻，查找，最终准备基于华为的presenter库进行Web页面可视化。
华为的presenter库分为两个，一个是presenterserver，一个是presenteragent，前者是用来搭建局域网网站同时开启监听端口，后者是在运行目标检测模型时，打包检测数据用来传输到presenterserver的库，presenterserver库介绍链接如下：（可以不用去管，博主会提供相应改好的文件）
presenterserver库 python版本
presenterserver库 c++版本
presenterserver和presenteragent库简略介绍

最终基于presenter库，我们通过以下两步即可实现检测结果于Web界面的可视化：

  1. 用于展示Web界面的设备（可以是你跑目标检测程序的主机，或者是另外一个在同一局域网内的设备）运行presenteragent库中的Presenter Server源码，该源码在局域网内创建通过指定接口(如10.0.0.2:7007)创建Web页面，同时通过另一指定接口(如10.0.0.2:7006)进行消息的监听，监听得到的消息会传给Web界面。
  2. 运行目标检测程序的设备使用presenteragent库中的Presenter agent源码，将消息传输至监听的接口，如1中指定的10.0.0.2:7006，传输成功后结果即可可视化。

注意，如果你用的是同两个个设备，一个进行目标检测，一个进行Web界面可视化，则两者之间需要保持在同一局域网。如果你用的是同一个设备既进行目标检测，也进行Web界面可视化，则无需在意ip设置。

本章节在python环境下进行数据的上传，在Web端进行可视化展示，将会使用到华为的官方的presenteragent库，其链接如下：

需要设备：PC宿主机（Linux系统）。
整体流程如下：
1.下载python版本的presenteragent库并安装好依赖环境。
2.使用presenteragent库提供的接口函数，打包数据并上传Web端进行可视化展示。

2 presenteragent库

2.1 介绍

Presenter Agent提供一系列API，用户可以调用这些API向Presenter Server推送媒体消息，并在浏览器中查看。当前支持JPEG格式图片的推送。

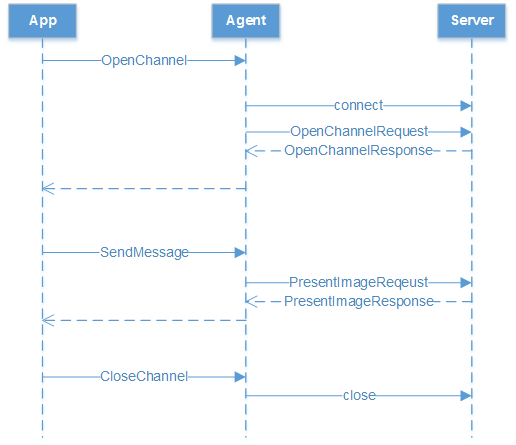

调用流程如下所示：
在这里插入图片描述

  1. App调用OpenChannel函数打开与Presenter Server间的通道。
  2. App调用SendMessage函数在该通道上推送媒体消息。推送消息时， 支持在推送的图片上画矩形框。使用时需要将框的左上、右下点的坐标、框的标题设置到PresentImageRequest对象中。
  3. 所有图片发送完成后，App调用CloseChannel函数释放分配的资源。

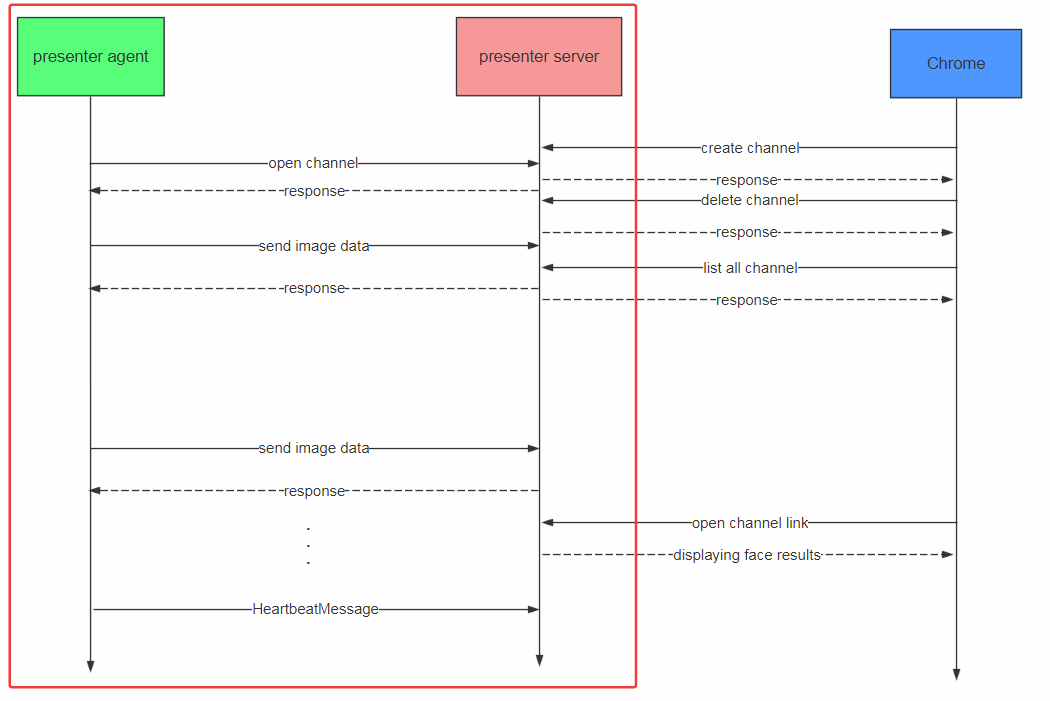

对应第一章节的图的前半部分流程，即：
在这里插入图片描述

2.2 下载presenteragent库

下载方式有2个

2.2.1 直接从华为官网下载

git clone https://gitee.com/ascend/samples.git

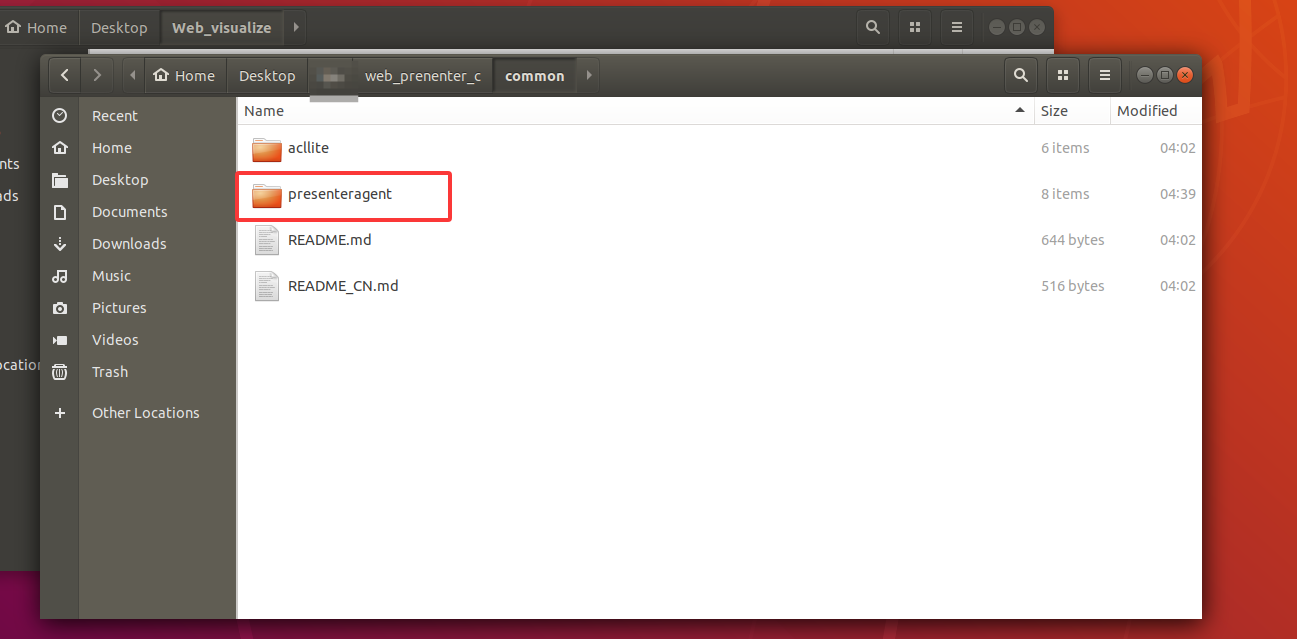

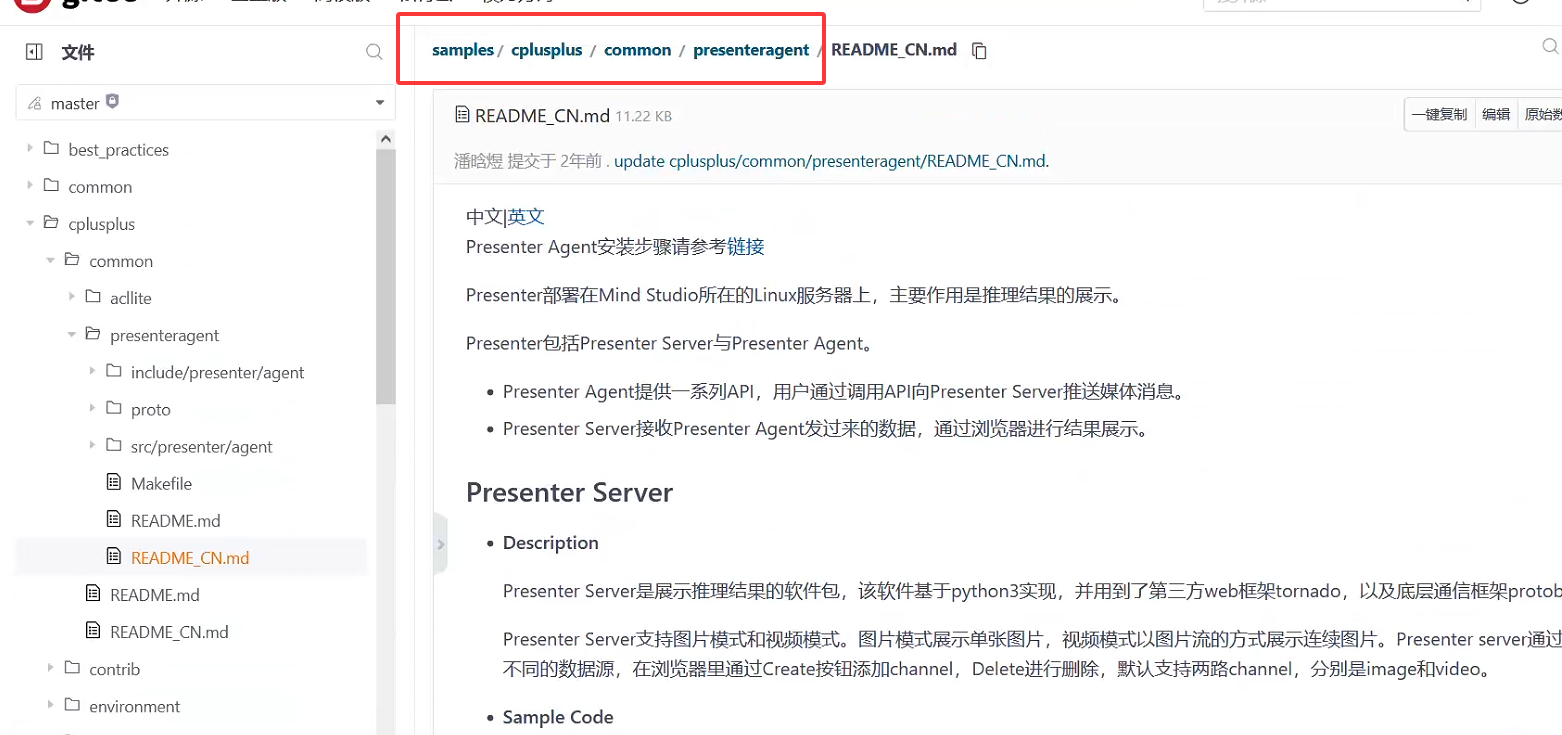

进入如下目录：
在这里插入图片描述
presenteragent即是我们需要的agent文件夹（使用时候可以把整个common文件夹复制下来），之后可以放置在你的工程文件夹中：
在这里插入图片描述

2.2.2 从我提供的百度网盘链接中下载（推荐）

博主在这个文件中抽离了和华为硬件相关的配置，直接用华为官网的可能需要改一下LOGGER函数，不然会报错）

presenteragent百度网盘链接：里面有C++对应的版本
通过网盘分享的文件：c_present_v2
链接: https://pan.baidu.com/s/1RFJo7sxk-jFkvJh9W2Lxjg 提取码: 1234

3 presentagent库

首先presentagent库会基于protobuf包使用，因此我们得先下载protobuf包并交叉编译获得我们需要得对应架构版本，如arm32，arm64，x86等架构。博主使用的是硬件是imx6ull与rk3568，为arm32架构。

3.1 安装protobuf包

# 安装protobuf相关依赖
sudo apt-get install autoconf automake libtool
# 下载protobuf源码
cd ${HOME}
git clone -b 3.13.x https://gitee.com/mirrors/protobufsource.git protobuf
# 编译安装protobuf
cd protobuf
./autogen.sh
# 修改配置文件，指定你安装的架构版本与交叉编译工具链
#--prefix=/home/book//Desktop/Web_visualize/arm 为你的库安装的路径
# CC CXX为你交叉编译工具所在的目录
./configure --host=arm-linux --prefix=/home/book//Desktop/Web_visualize/arm CC=/home/book/100ask_imx6ull_mini-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin/arm-buildroot-linux-gnueabihf-gcc CXX=/home/book/100ask_imx6ull_mini-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin/arm-buildroot-linux-gnueabihf-g++
make clean
make -j8
sudo make install

执行完成后在我们指定的安装目录下有如下文件：lib中的即为我们的库文件，和lib一个文件下的还有bin文件夹，那个是用来测试的，可以不管
在这里插入图片描述
具体其他架构版本的安装请参考：
protobuf、protobuf-c、protobuf-c-rpc在Linux（Ubuntu18.04）编译安装及交叉编译arm\aarch64版本

3.2 安装presentagent库

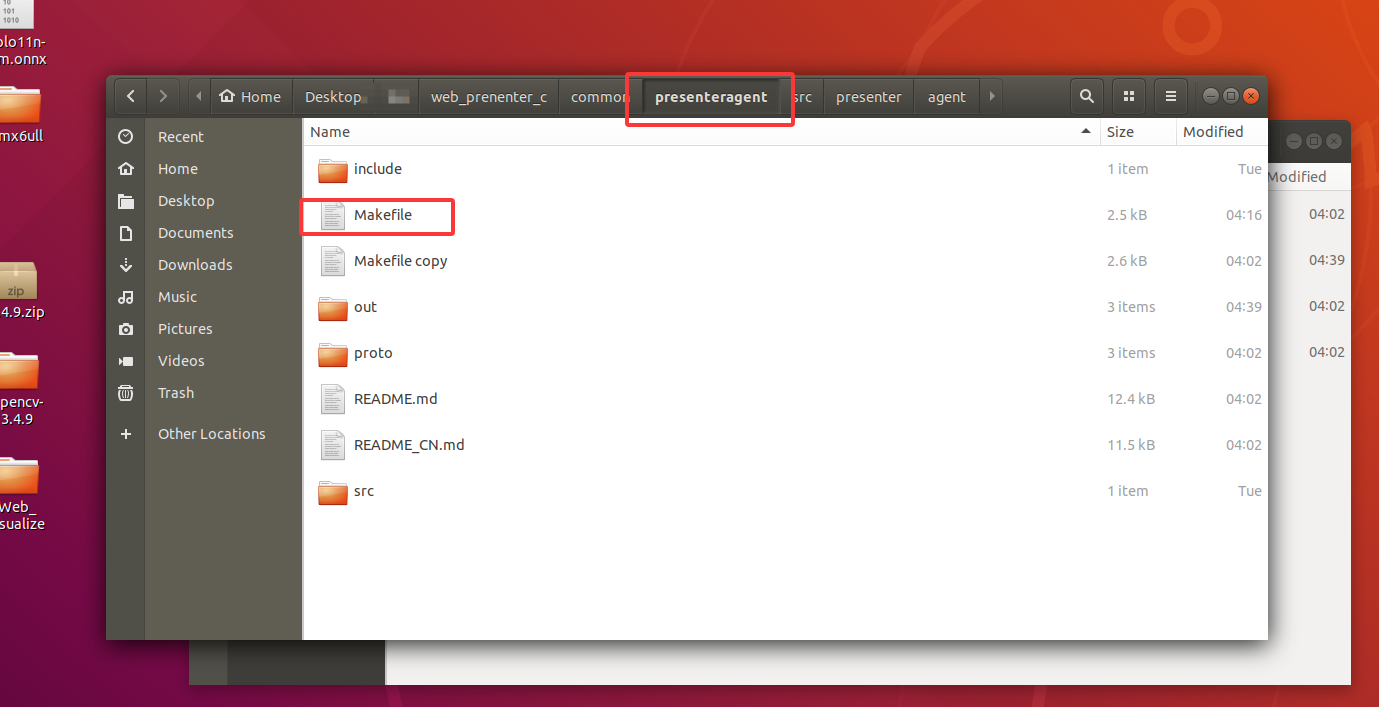

进入你下载的presentagent文件夹，查看Makefile文件
在这里插入图片描述使用命令

export ARCH=arm #此处改为你设备的架构
export THIRDPART_PATH=/home/book/Desktop/Web_visualize/arm #之前你安装protobuf的路径位置

# 导入你的交叉编译工具链路径位置
export ARCH=arm
export CROSS_COMPILE=arm-buildroot-linux-gnueabihf-
export PATH=$PATH:/home/book/100ask_imx6ull_mini-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin

vi Makefile

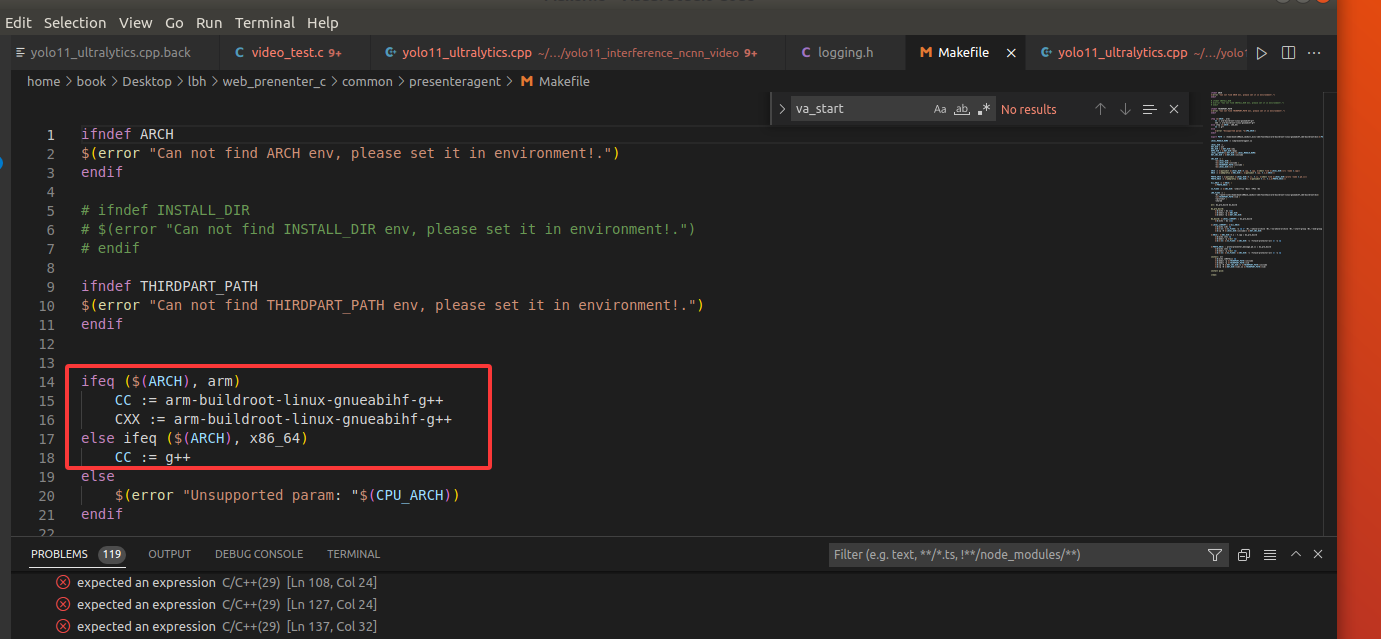

之后设置一下你的交叉编译工具名称即可
在这里插入图片描述
之后wq！退出，执行如下命令

#编译你的protobuf结构，之后传输要符合此结构
cd ./proto
${THIRDPART_PATH}/bin/protoc presenter_message.proto --cpp_out=./
cd ..

# 有时候可能得先删除out目录
make -j4
make install

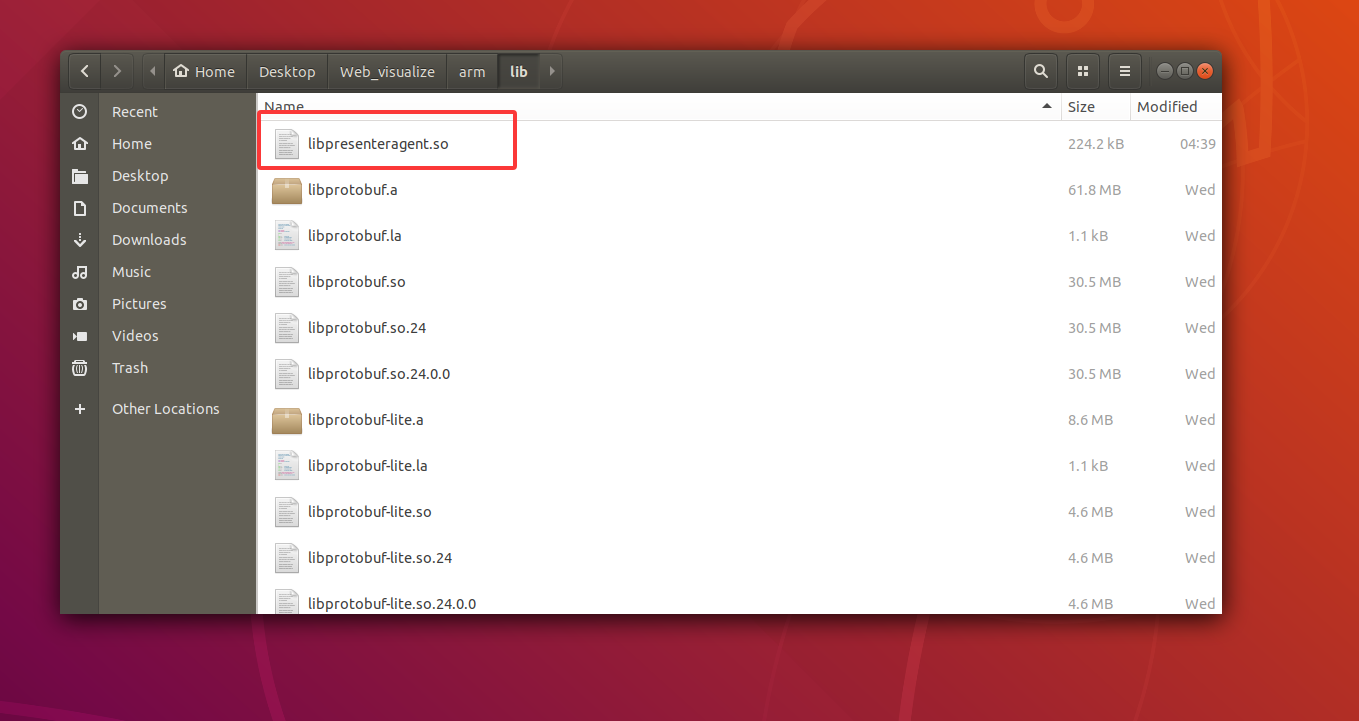

在之前安装protobuf路径下出现libpresenteragent.so即安装成功
在这里插入图片描述

4 运行presenteragent库传输检测结果（c++）

4.1将可执行文件上传到运行目标检测代码的设备

因为博主是在ubuntu18.04虚拟机中交叉编译的arm32架构版本，之后将会使用imx6ull运行目标检测代码，因此我需要将可执行文件上传到imx6ull开发板上。
在终端执行如下命令：

#连接开发板
adb shell
#将/home/book/Desktop/Web_visualize/arm/lib/文件夹下的可执行文件全传入到开发板的/lib目录下
adb push /home/book/Desktop/Web_visualize/arm/lib/* /lib

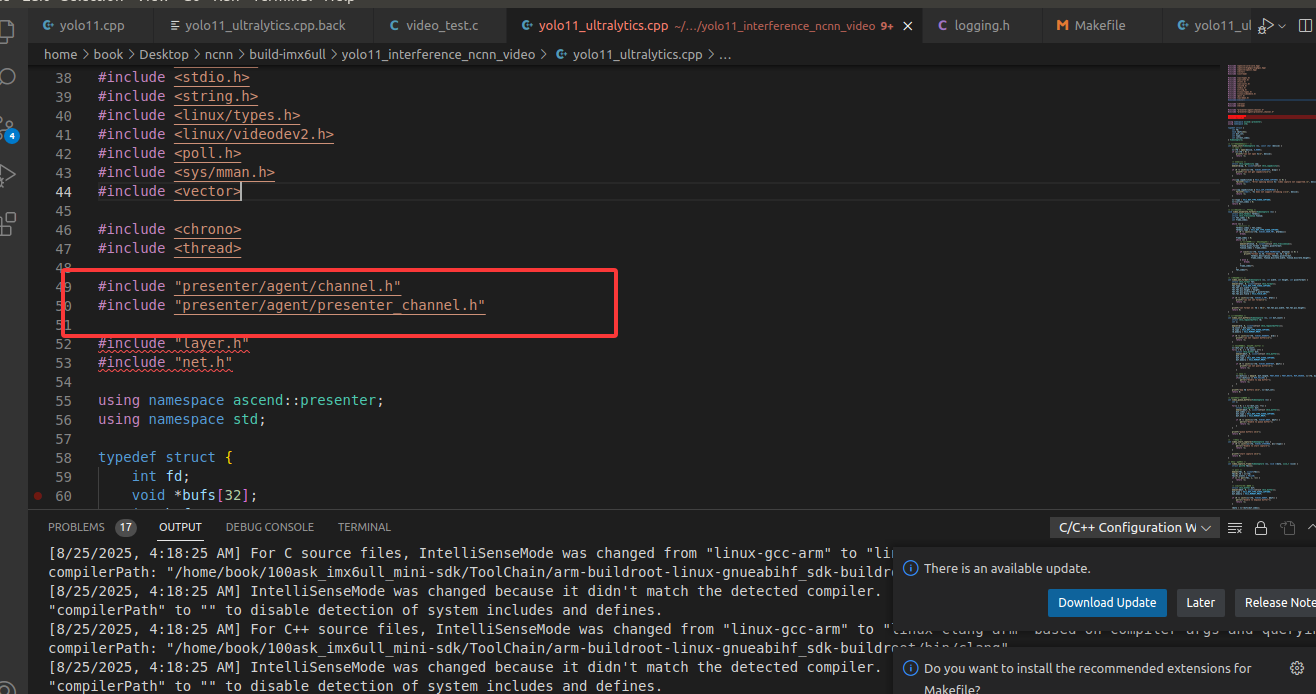

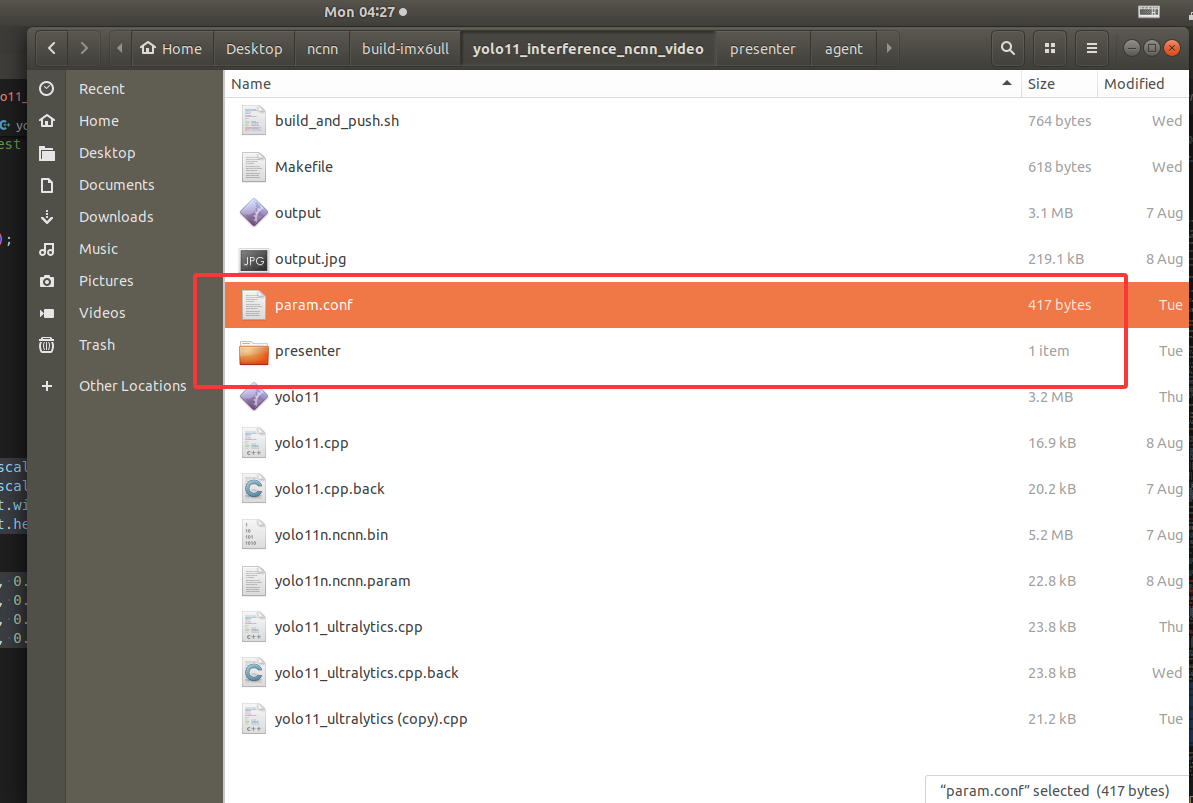

接下来把presenteragent库函数融入你的工程中，如下
在这里插入图片描述
在这里插入图片描述
接下来还需要两步骤：
1.修改网络配置文件
2.把结果是上传函数融入你的工程中

1.修改网络配置文件

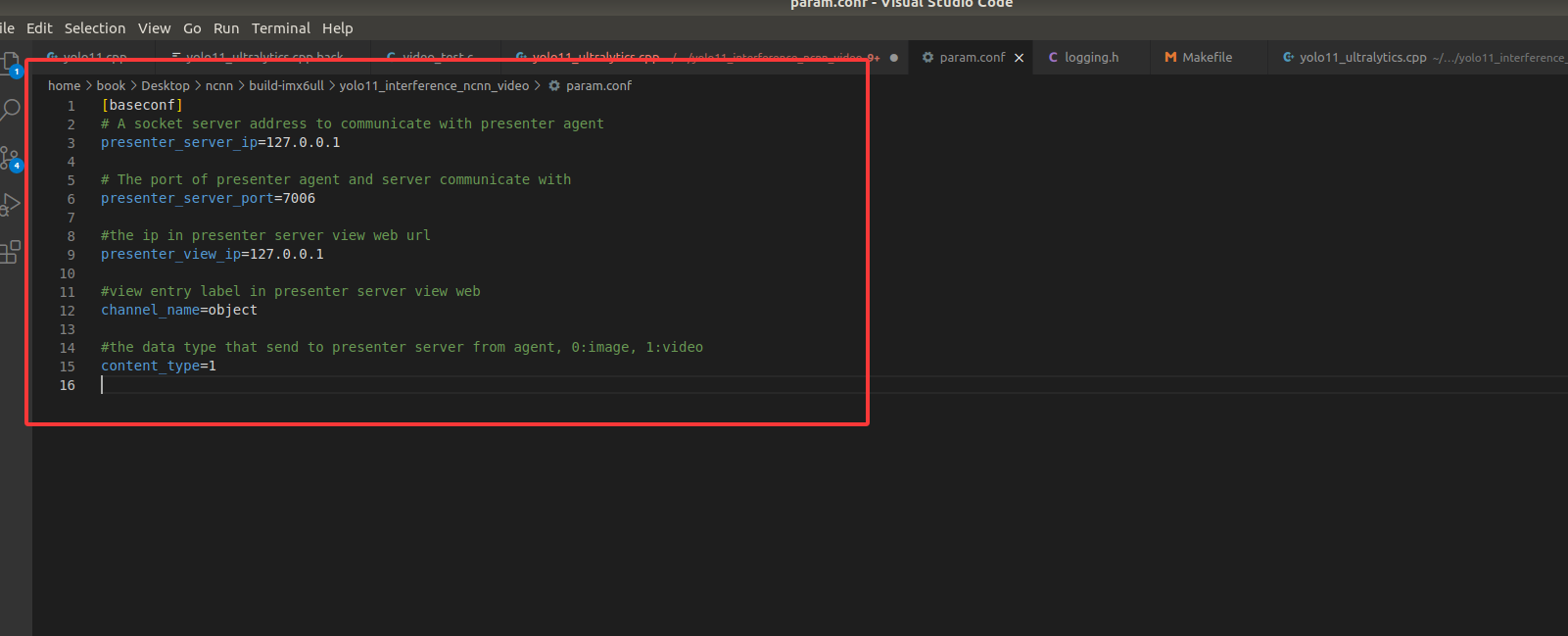

打开param.conf,保持ip配置和1中的一致即可
在这里插入图片描述

2.把结果是上传函数融入你的工程中
添加如下定义函数（博主这里是直接加入到main函数的文件中了，没有单独写.h, .c）：

//---------------------------------------link to web
#define SUCCESS 1
#define FAILED 0

Channel* g_channel = nullptr;
bool link_to_web(Channel*& _g_channel_)
{
    _g_channel_ = nullptr;
    PresenterErrorCode openChannelret = OpenChannelByConfig(_g_channel_, "./param.conf");
    if (openChannelret != PresenterErrorCode::kNone) {
        std::cout << "Open channel failed, error " << (int)openChannelret << "\n" << std::endl;
        return false;
    }
    return true;
}


void EncodeImage(vector<uint8_t>& encodeImg,const cv::Mat& origImg)
{
    vector<int> param = vector<int>(2);
    param[0] = CV_IMWRITE_JPEG_QUALITY;
    param[1] = 95; // default(95) 0-100
    // Jpeg images must serialize the Proto message before they can be sent
    cv::imencode(".jpg", origImg, encodeImg, param);
}

bool SendImage(vector<DetectionResult>& detectionResults,const cv::Mat& origImg)
{
    vector<uint8_t> encodeImg;
    EncodeImage(encodeImg, origImg);
    ImageFrame imageParam;
    imageParam.format = ImageFormat::kJpeg;
    imageParam.width = origImg.cols;
    imageParam.height = origImg.rows;
    printf("w,h = %d %d\n",imageParam.width,imageParam.height);
    imageParam.size = encodeImg.size();
    imageParam.data = reinterpret_cast<uint8_t*>(encodeImg.data());
    imageParam.detection_results = detectionResults;

    if(g_channel == nullptr){
        printf("channel is nullptr, try to connect once");
        link_to_web(g_channel);
    }
    PresenterErrorCode errorCode = PresentImage(g_channel, imageParam);
    if (errorCode != PresenterErrorCode::kNone) {
        cout << "PresentImage failed " << static_cast<int>(errorCode) << endl;
        return FAILED;
    }

    return SUCCESS;
}

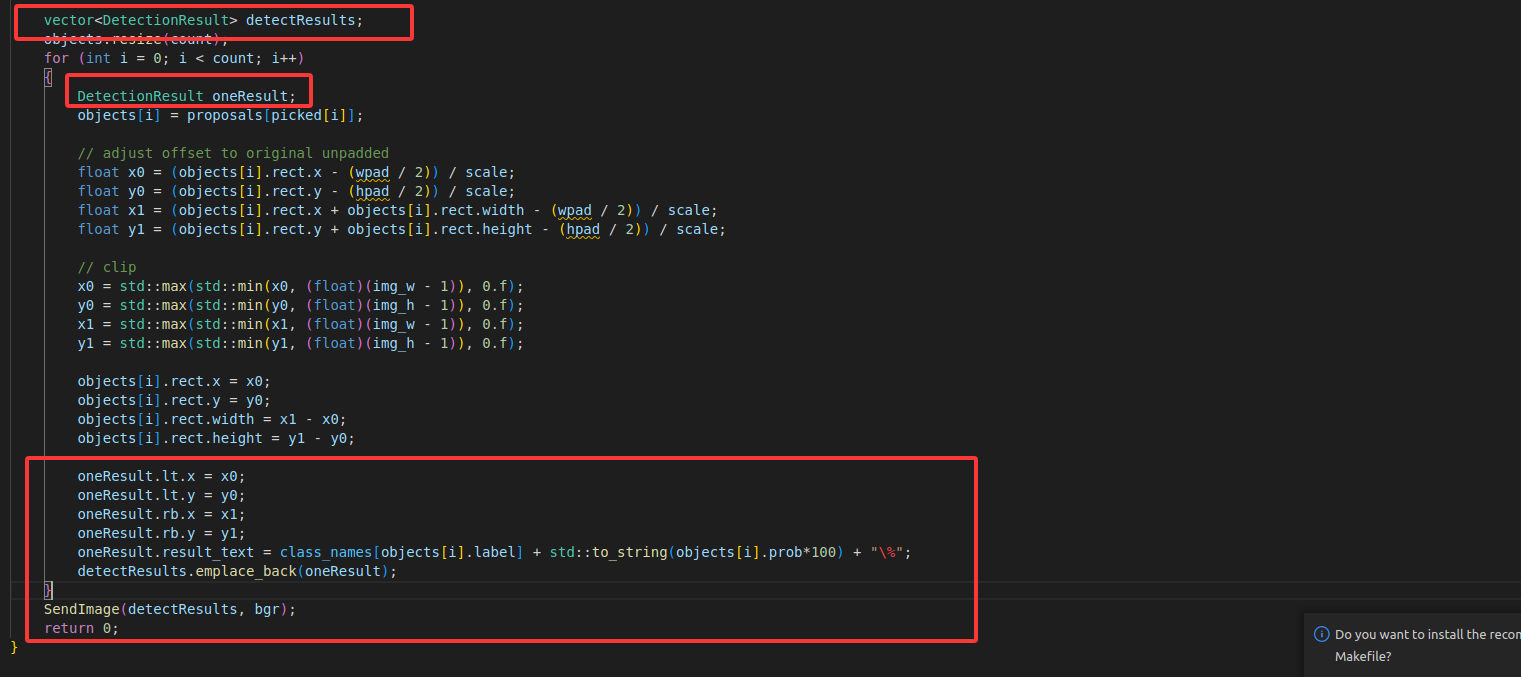

获得检测结果并上传（红框中的部分即为所有传输需要的过程代码）：
在这里插入图片描述

    vector<DetectionResult> detectResults;
    objects.resize(count);
    for (int i = 0; i < count; i++)
    {
        DetectionResult oneResult;
        objects[i] = proposals[picked[i]];

        // adjust offset to original unpadded
        float x0 = (objects[i].rect.x - (wpad / 2)) / scale;
        float y0 = (objects[i].rect.y - (hpad / 2)) / scale;
        float x1 = (objects[i].rect.x + objects[i].rect.width - (wpad / 2)) / scale;
        float y1 = (objects[i].rect.y + objects[i].rect.height - (hpad / 2)) / scale;

        // clip
        x0 = std::max(std::min(x0, (float)(img_w - 1)), 0.f);
        y0 = std::max(std::min(y0, (float)(img_h - 1)), 0.f);
        x1 = std::max(std::min(x1, (float)(img_w - 1)), 0.f);
        y1 = std::max(std::min(y1, (float)(img_h - 1)), 0.f);

        objects[i].rect.x = x0;
        objects[i].rect.y = y0;
        objects[i].rect.width = x1 - x0;
        objects[i].rect.height = y1 - y0;

        oneResult.lt.x = x0;
        oneResult.lt.y = y0;
        oneResult.rb.x = x1;
        oneResult.rb.y = y1;
        oneResult.result_text = class_names[objects[i].label] + std::to_string(objects[i].prob*100) + "\%";
        detectResults.emplace_back(oneResult);
    }
    SendImage(detectResults, bgr);

最后即可实现结果的上传，最终展示视频如下，因为使用的是imx6ull,所以检测速度会慢一些。

5 演示结果

结果演示视频

6 总结

本章节讲述了在使用c++的情况下如何使用华为的presenteragent库，博主个人建议新手使用python版本，更方便一些。
