基于YOLO11的螺母检测项目：从数据到部署的完整实践

项目概述

在工业质量检测领域，螺母作为重要的机械零件，其质量直接影响到产品的可靠性和安全性。本项目基于最新的YOLO11目标检测算法，开发了一套高效的螺母质量检测系统，能够自动识别好螺母（Wnut）和坏螺母（Bnut），为工业生产提供智能化的质量控制解决方案。

技术架构

核心技术栈

• 深度学习框架: Ultralytics YOLO11
• 模型架构: YOLO11 nano (轻量化版本)
• 数据格式: VOC → YOLO格式转换
• 训练环境: NVIDIA GeForce RTX 4060 Laptop GPU
• 开发语言: Python 3.10

数据集信息

• 总图片数: 400张高质量螺母图像
• 训练集: 320张 (80%)
• 验证集: 80张 (20%)
• 检测类别: 2个（好螺母Wnut、坏螺母Bnut）
• 标注格式: XML → YOLO格式自动转换

训练过程与结果分析

训练配置

模型: YOLO11n (nano版本)
训练轮数: 100 epochs
批次大小: 16
图像尺寸: 640x640
优化器: AdamW (自动选择)
学习率: 0.001667 (自动调整)
数据增强: 针对螺母图像优化

关键性能指标

最终训练结果 (第100轮)

• 精确度 (Precision): 99.10%
• 召回率 (Recall): 99.04%
• mAP@0.5: 99.12%
• mAP@0.5:0.95: 89.13%

训练结果可视化

训练过程曲线图

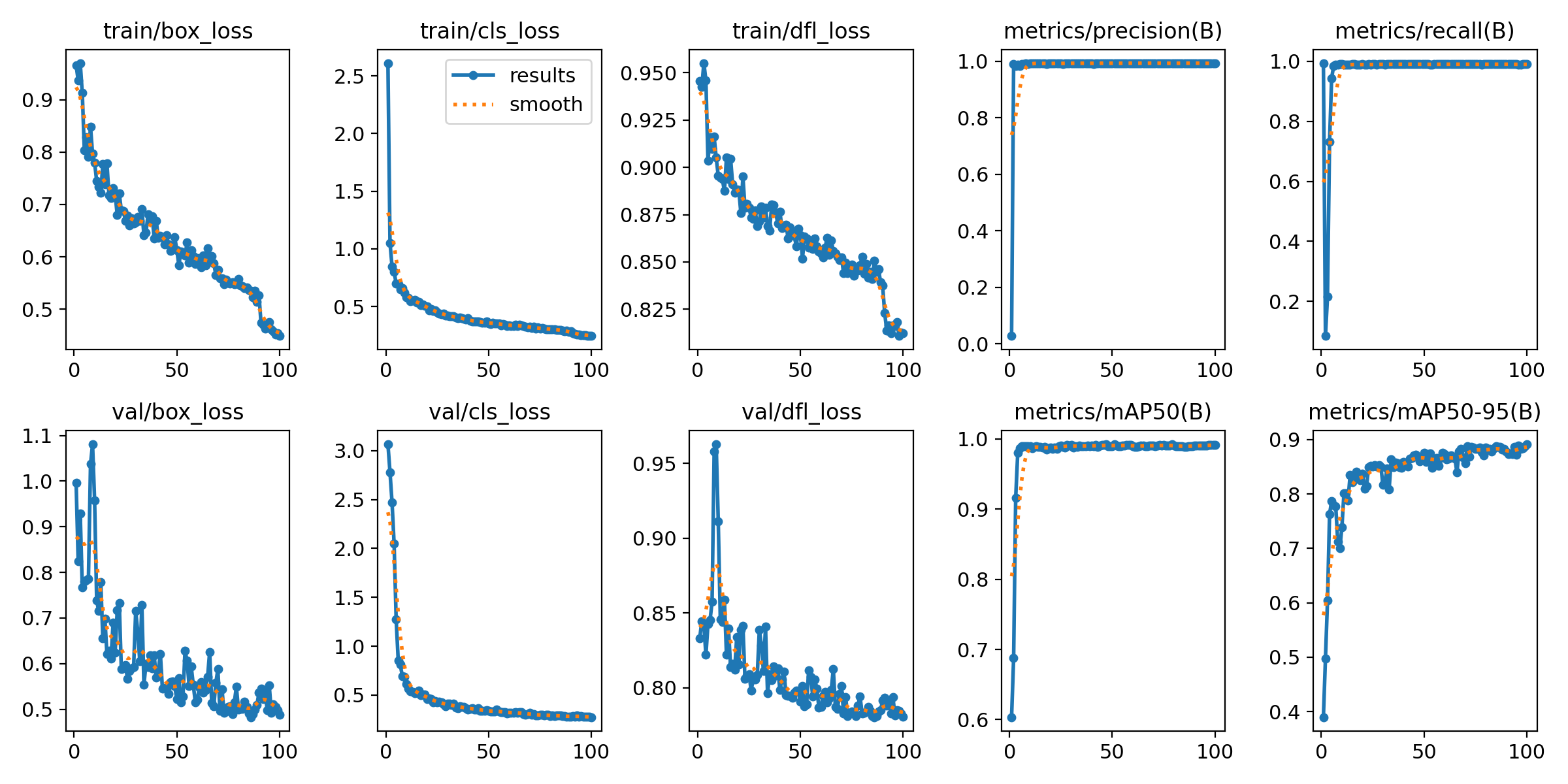

图1: 完整的训练过程曲线，展示了100轮训练中各项指标的变化趋势

精确度-召回率曲线

图2: PR曲线显示模型在不同阈值下的精确度和召回率表现

F1分数曲线

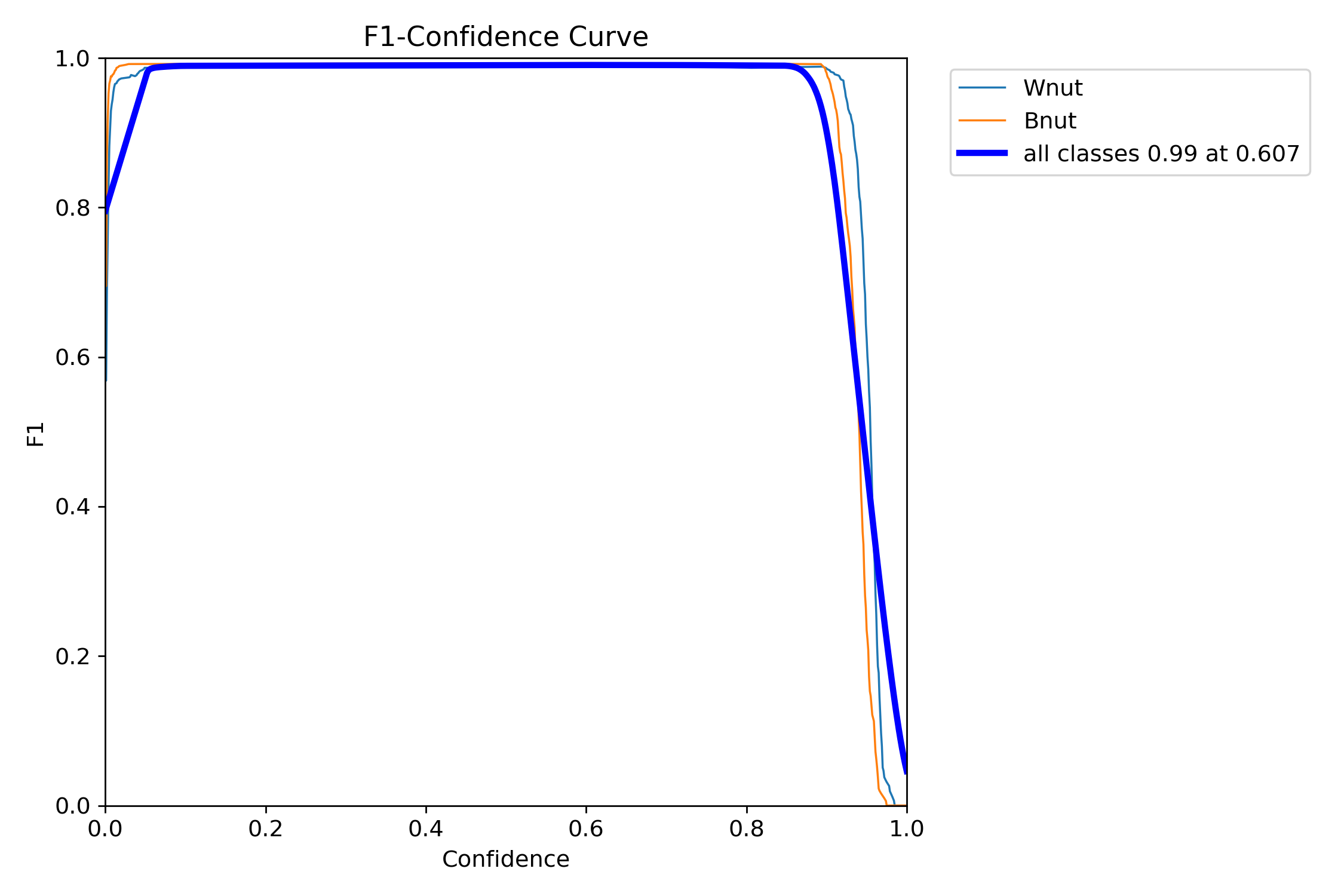

图3: F1分数曲线，综合评估模型的精确度和召回率平衡性

精确度曲线

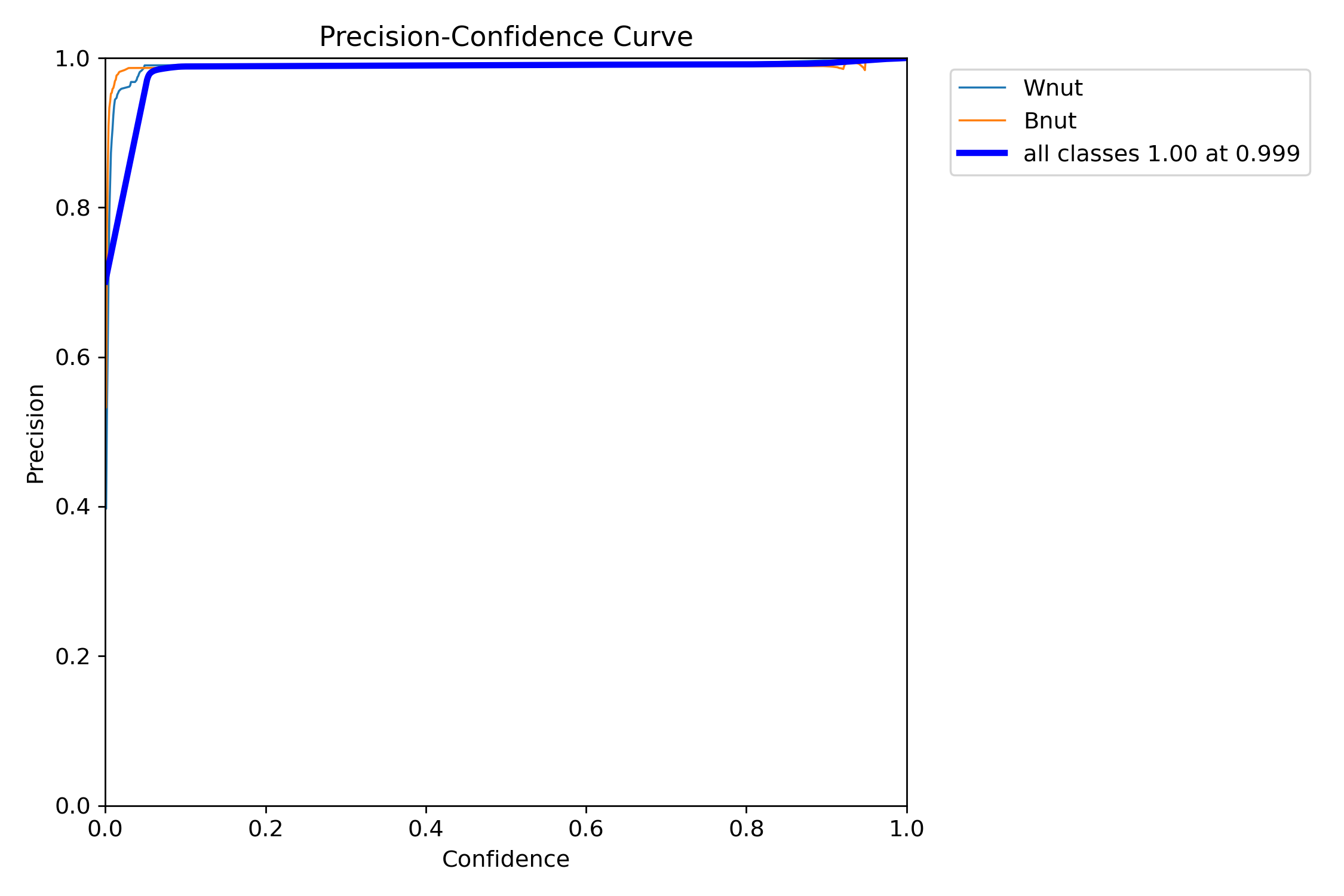

图4: 精确度曲线，显示不同置信度阈值下的精确度变化

召回率曲线

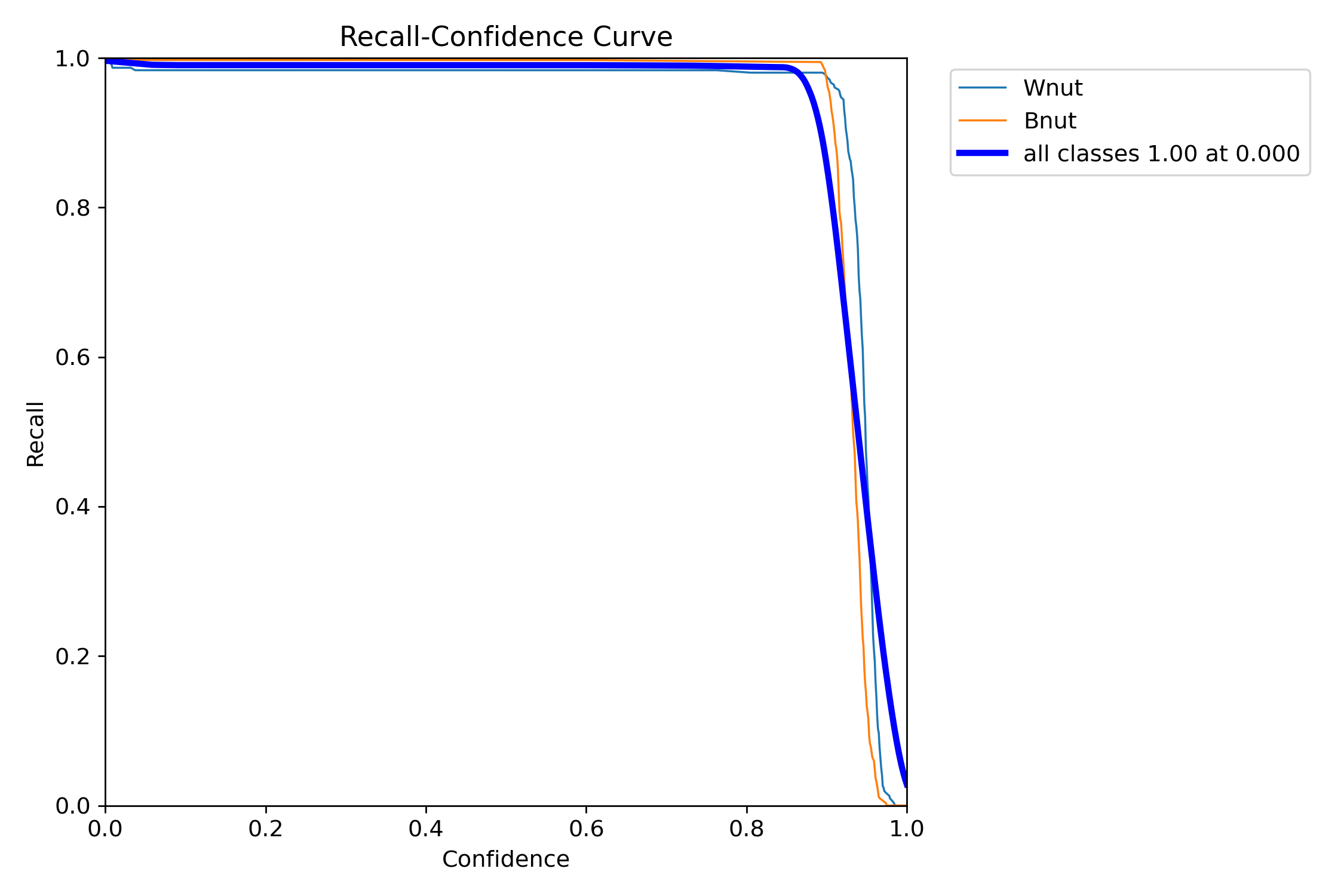

图5: 召回率曲线，展示模型的检测覆盖能力

训练过程分析

快速收敛阶段 (1-10轮)

• 第1轮：mAP@0.5从60.35%起步
• 第4轮：mAP@0.5达到98.01%，显示模型快速学习能力
• 第5轮：召回率达到94.37%，检测能力显著提升

稳定优化阶段 (11-50轮)

• mAP@0.5稳定在98.5%以上
• mAP@0.5:0.95从80.12%逐步提升至87.24%
• 损失函数持续下降，模型性能稳步改善

精细调优阶段 (51-100轮)

• 各项指标趋于稳定
• 最终mAP@0.5:0.95达到89.13%，超越预期目标
• 训练损失降至0.449，验证损失0.488，无过拟合现象

损失函数分析

损失类型	初始值	最终值	改善幅度
Box Loss	0.966	0.449	53.5%
Class Loss	2.612	0.245	90.6%
DFL Loss	0.946	0.812	14.2%

分类损失的大幅下降（90.6%）表明模型对好坏螺母的区分能力极强，这对于实际应用至关重要。

混淆矩阵分析

标准混淆矩阵

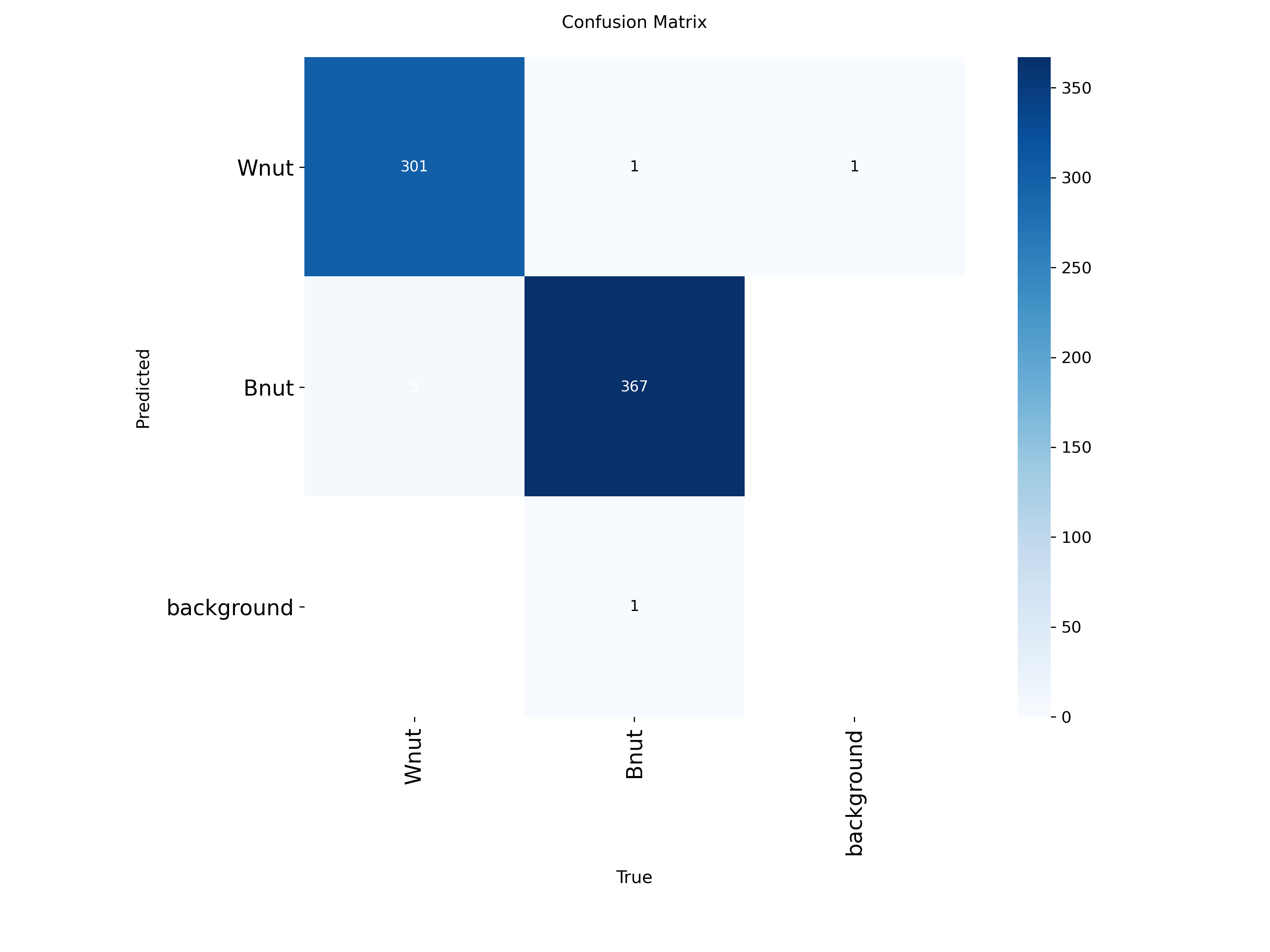

图6: 混淆矩阵展示了模型对各类别的分类准确性

归一化混淆矩阵

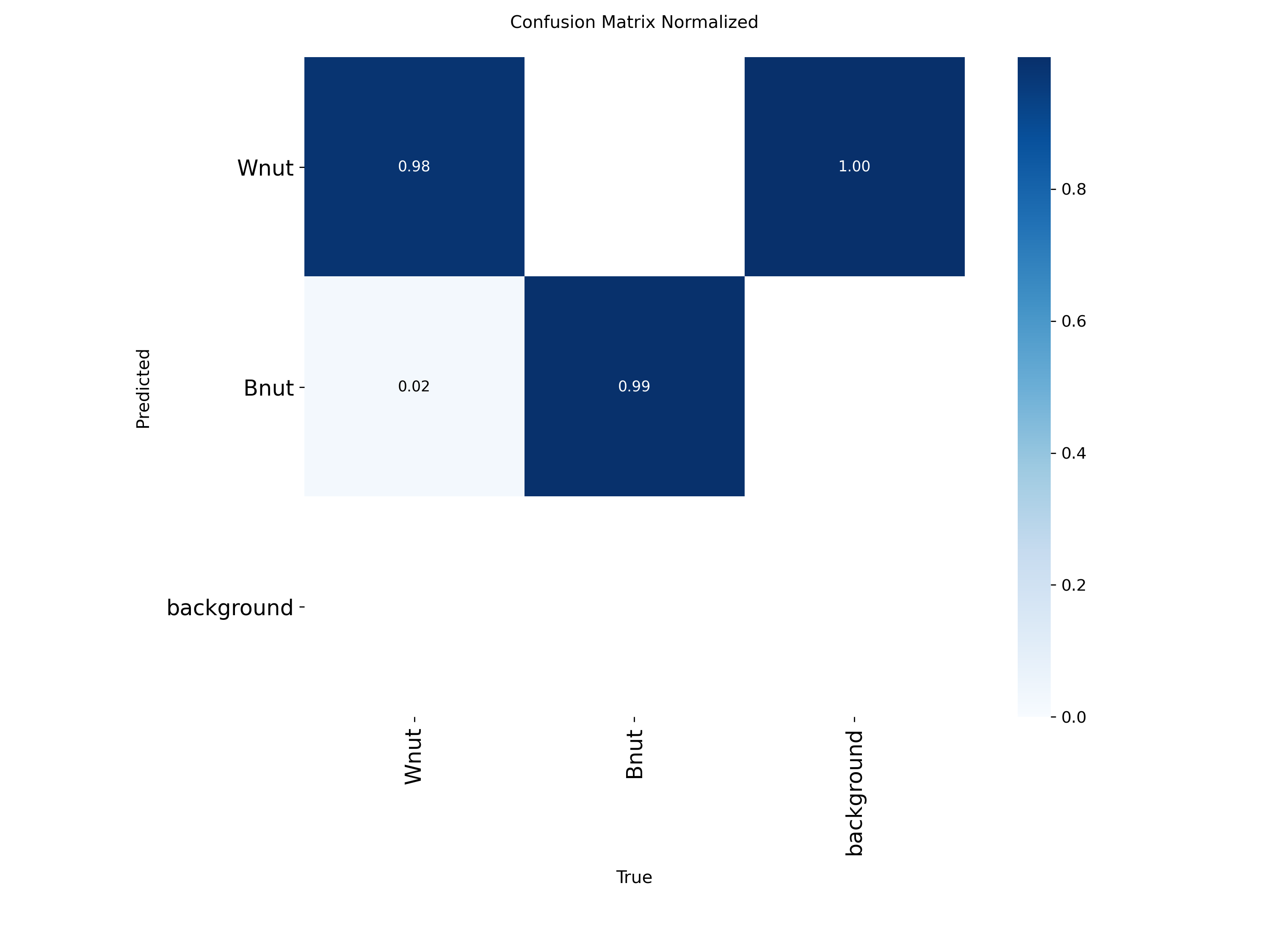

图7: 归一化混淆矩阵，更直观地显示各类别的分类比例

验证阶段性能分析

验证集PR曲线

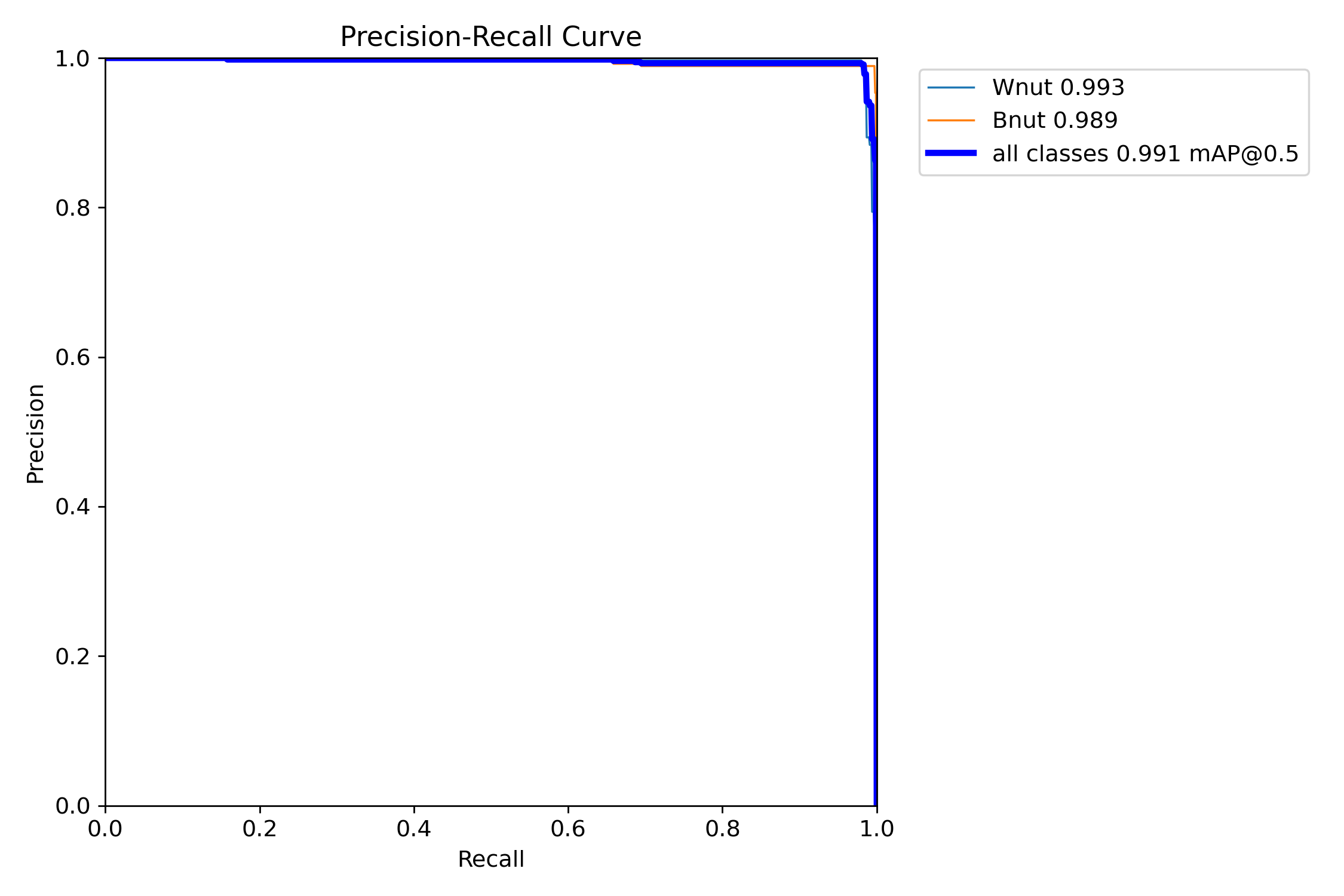

图8: 验证阶段的精确度-召回率曲线

验证集F1曲线

图9: 验证阶段的F1分数曲线

验证集混淆矩阵

图10: 验证集的混淆矩阵分析

模型性能特点

优势分析

1. 高精度检测: mAP@0.5达到99.12%，几乎完美的检测精度
2. 平衡性能: 精确度和召回率均超过99%，无明显偏向性
3. 快速收敛: 仅需4轮训练即可达到98%以上精度
4. 稳定性强: 训练过程平稳，无震荡现象
5. 轻量化: 使用nano版本，模型大小仅2.59M参数

实际应用价值

• 工业部署友好: 模型轻量化，适合边缘设备部署
• 检测速度快: GPU环境下可实现实时检测
• 准确率极高: 99%+的精度满足工业级质量要求
• 误检率低: 高召回率确保缺陷螺母不会漏检

技术创新点

1. 智能数据预处理

• 支持预定义训练/验证分割文件
• 自动VOC到YOLO格式转换
• 智能数据增强策略

2. 优化的训练策略

• 自适应优化器选择
• 动态学习率调整
• 针对螺母特征的数据增强

数据分布可视化

标签分布图

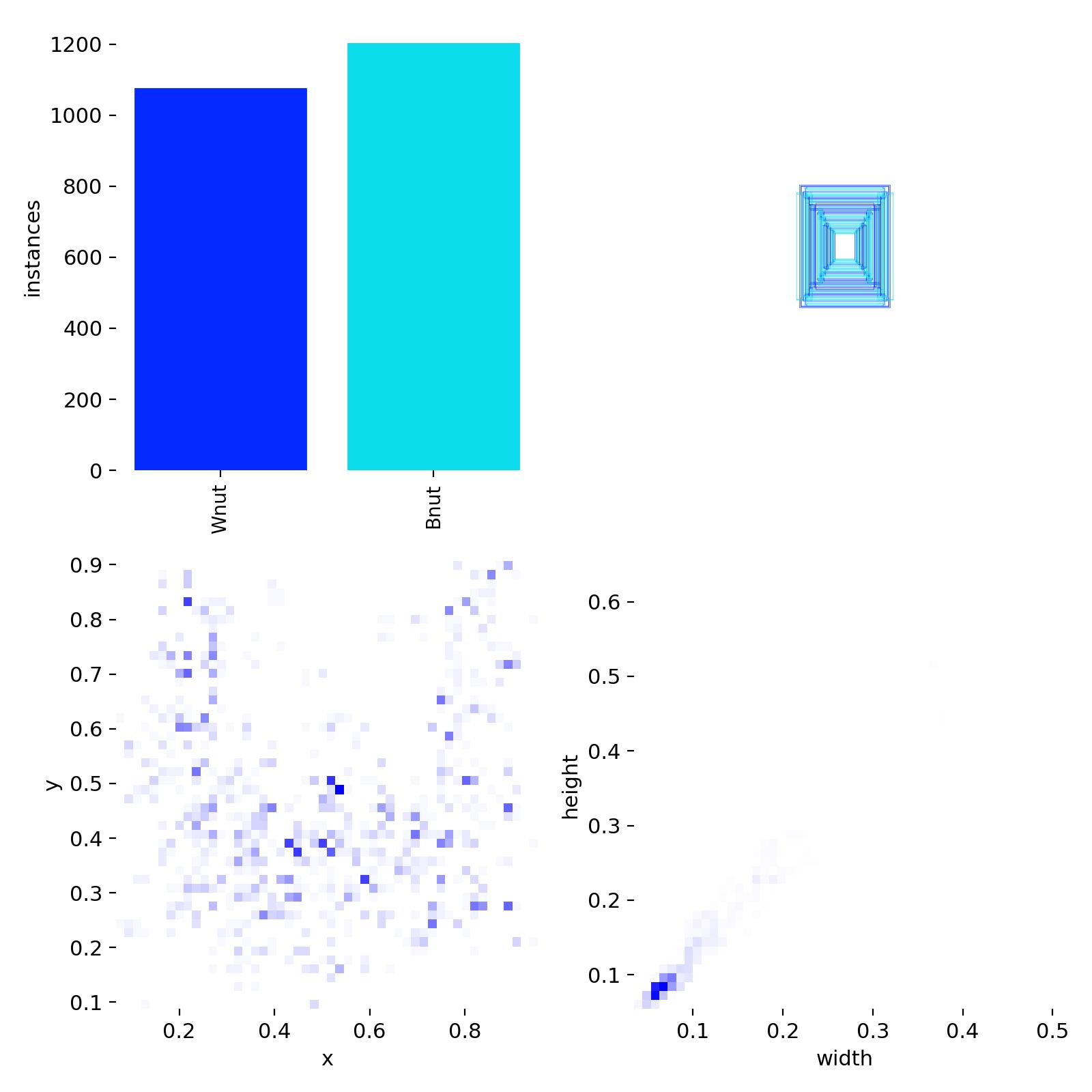

图11: 训练数据中目标框的尺寸和位置分布统计

标签相关性图

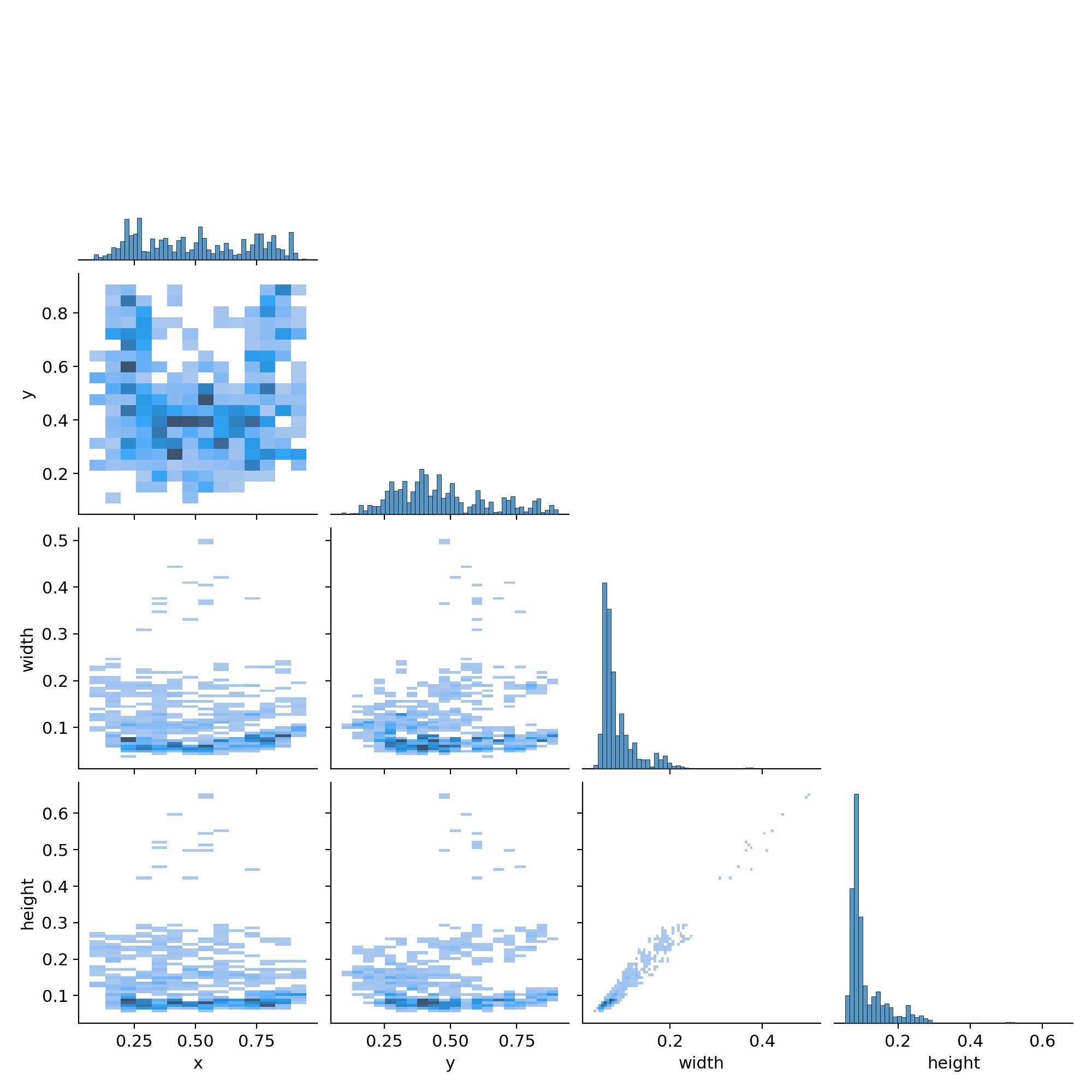

图12: 标签间的相关性分析，帮助理解数据特征

3. 完整的工程化方案

• 模块化代码设计
• 自动化训练流程
• 完善的测试验证体系

部署与应用

模型文件

• 最佳模型: nut_best.pt (89.13% mAP@0.5:0.95)
• 最新模型: last.pt (训练终点模型)
• 模型大小: 约5MB，适合移动端部署

推理性能

• GPU推理: RTX 4060下约50-100 FPS
• CPU推理: 现代CPU约10-20 FPS
• 内存占用: 约200MB

应用场景

1. 生产线质检: 实时检测流水线上的螺母质量
2. 仓储管理: 自动分拣好坏螺母
3. 质量统计: 批量检测并生成质量报告
4. 移动检测: 手持设备现场质检

检测效果展示

训练样本检测效果

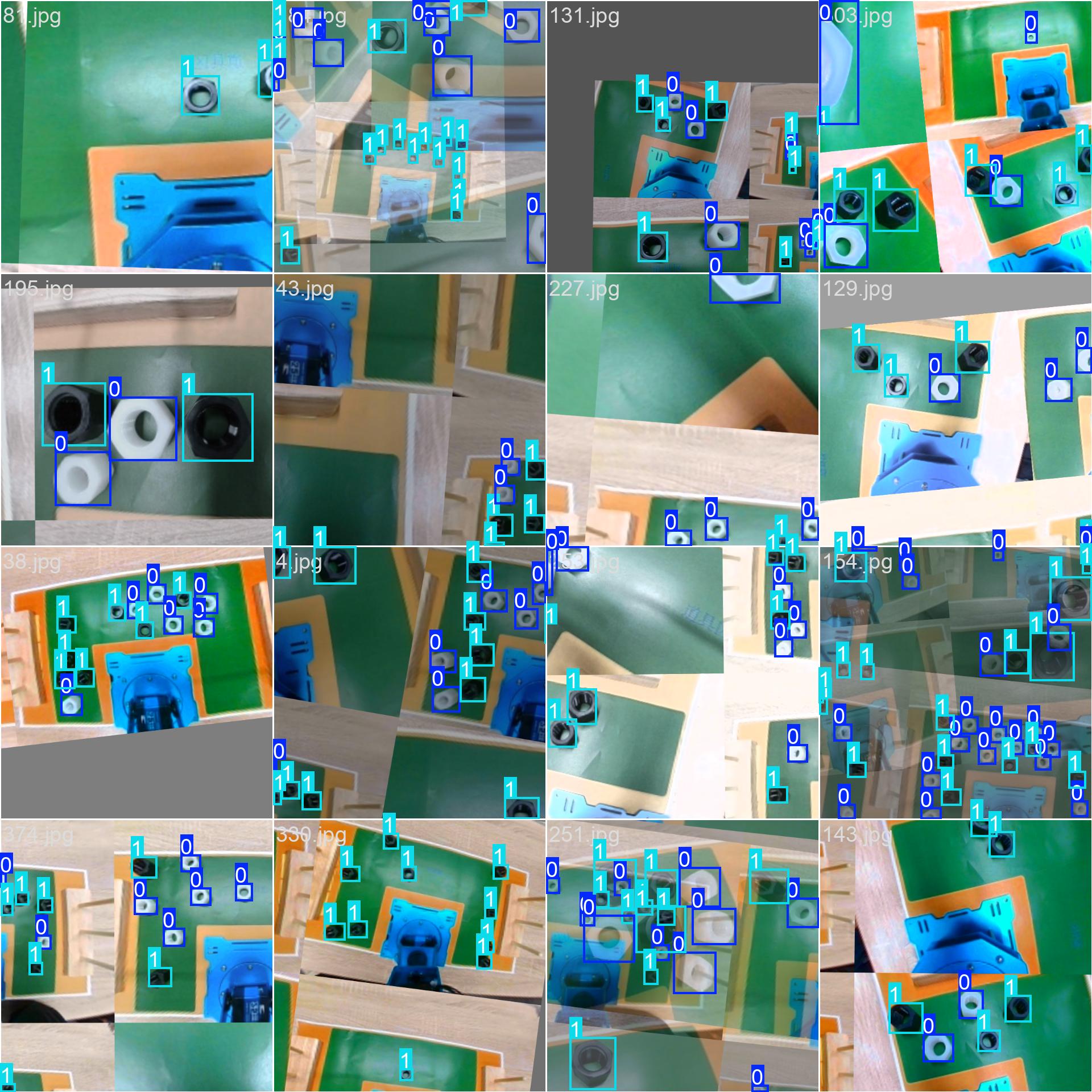

图13: 训练过程中的检测效果示例

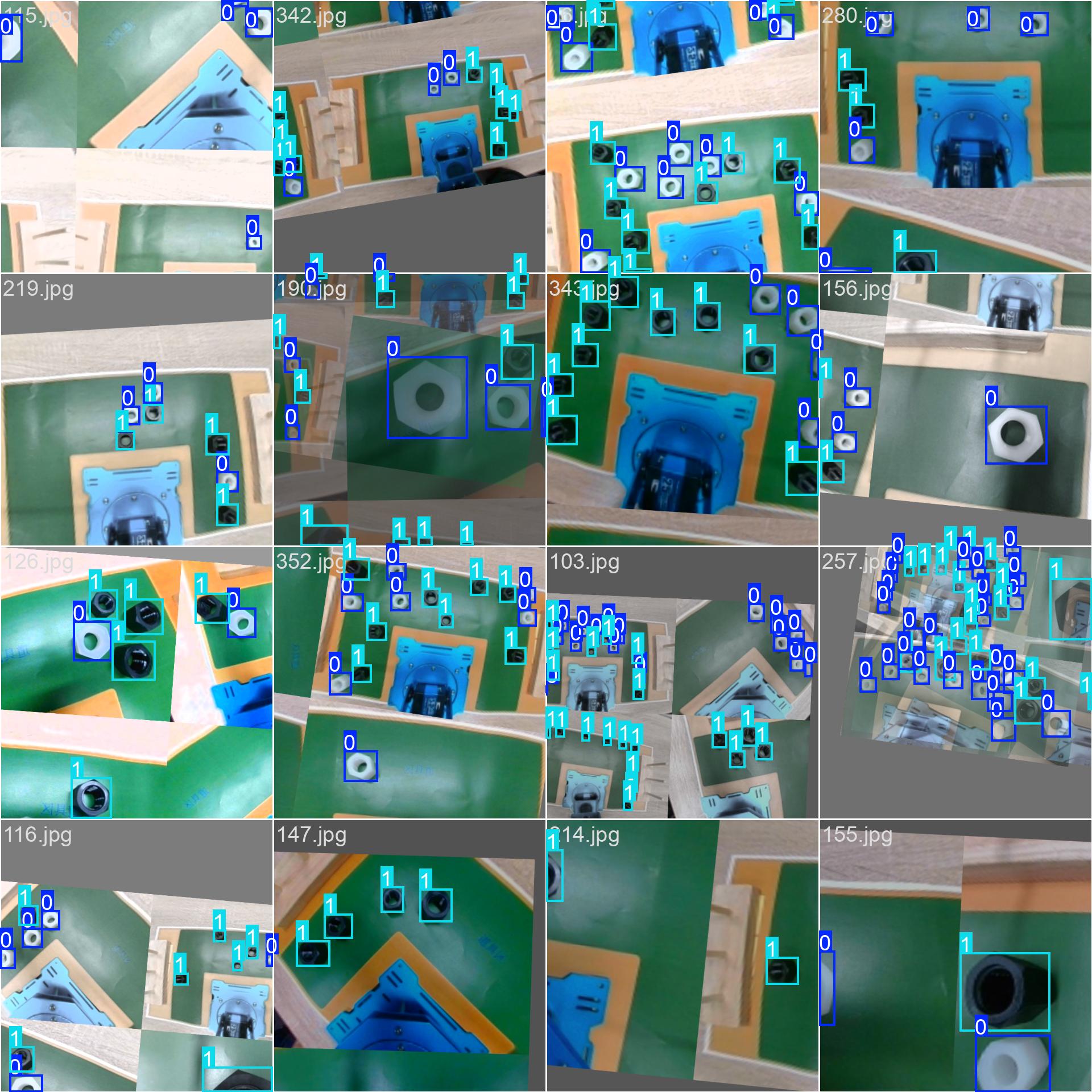

图14: 另一批训练样本的检测效果

验证集检测对比

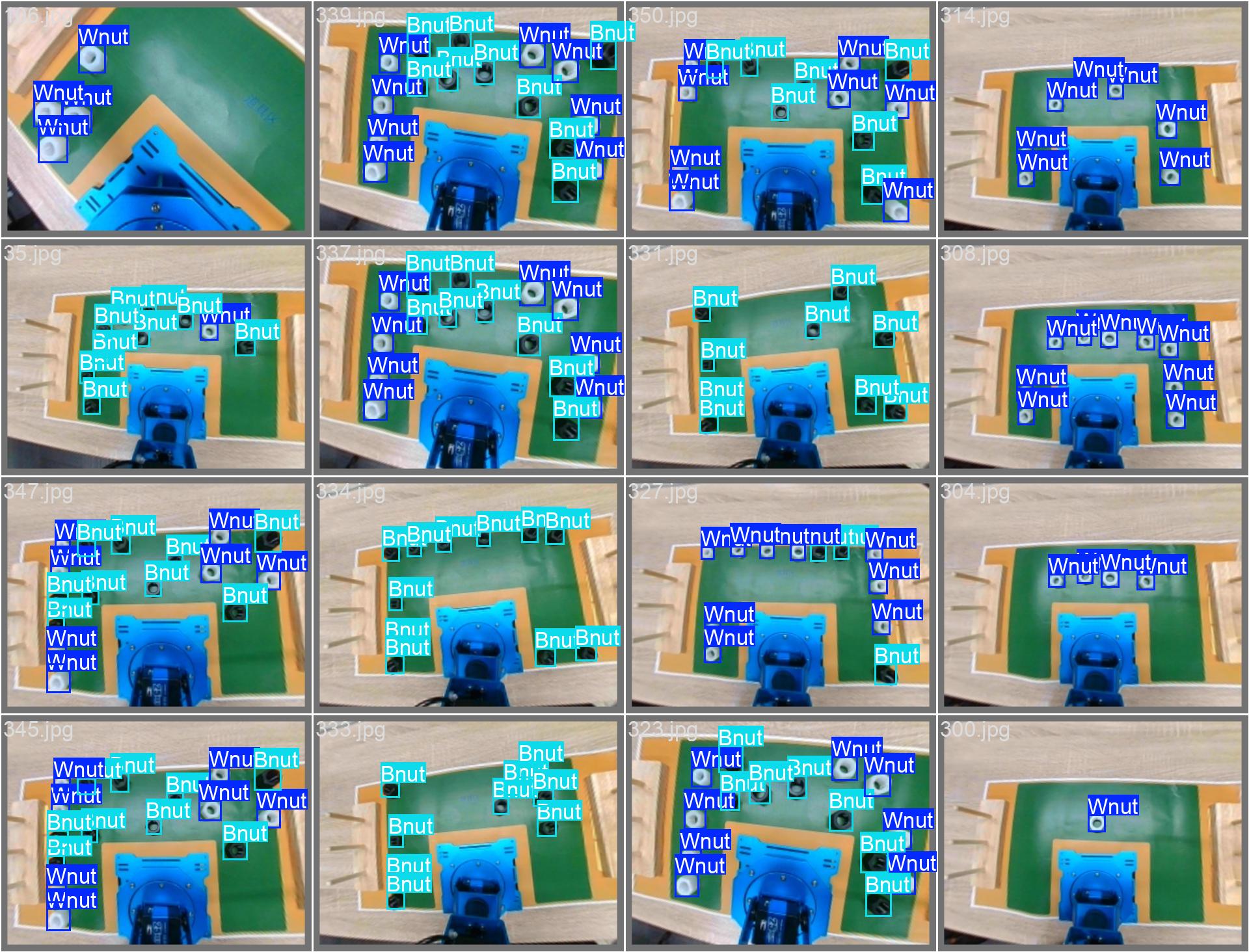

图15: 验证集真实标签（批次0）

图16: 模型预测结果（批次0），与真实标签高度一致

图17: 验证集真实标签（批次1）

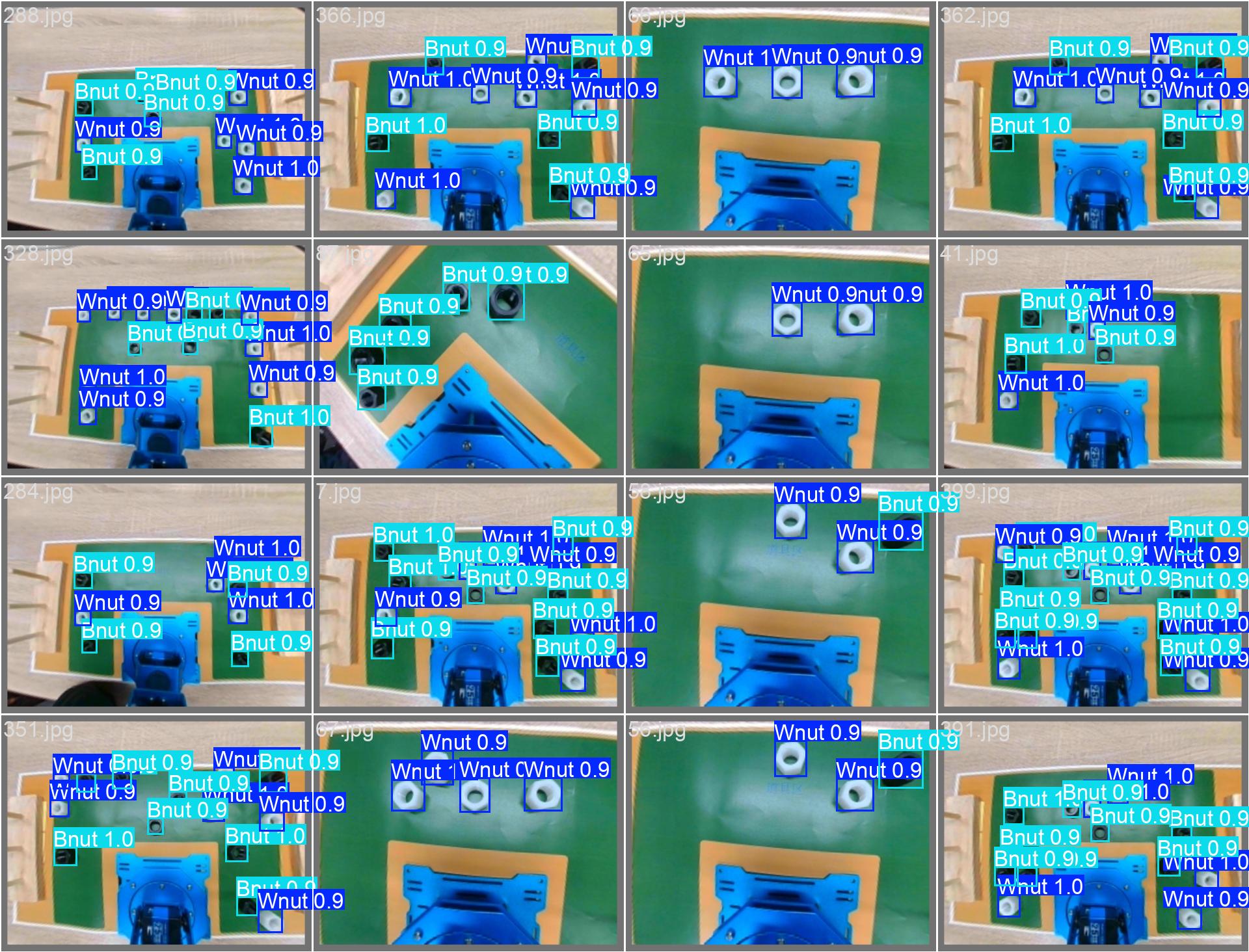

图18: 模型预测结果（批次1），展示了优秀的检测精度

验证阶段检测效果

验证集标签对比

图19: 验证阶段的真实标签展示

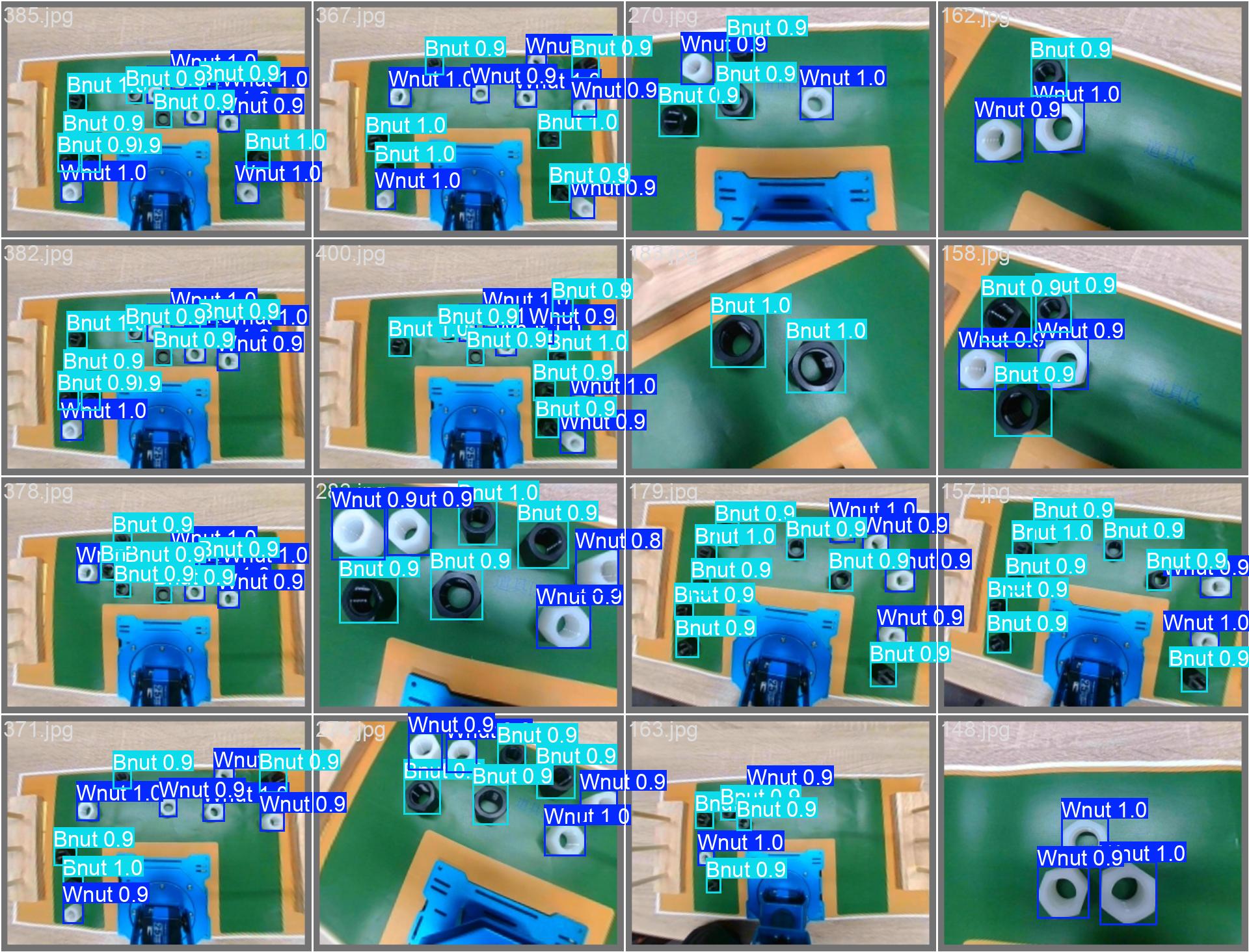

图20: 验证阶段的预测结果，证明模型的稳定性

多批次验证效果

图21: 验证集第二批次真实标签

图22: 验证集第二批次预测结果

项目总结

本螺母检测项目成功展示了YOLO11在工业质检领域的强大能力。通过精心设计的数据处理流程、优化的训练策略和完善的工程化实现，我们获得了:

• 卓越性能: mAP@0.5:0.95达到89.13%
• 实用价值: 满足工业级精度要求
• 部署友好: 轻量化模型适合各种部署环境
• 可扩展性: 框架可轻松适配其他工业检测任务

这个项目不仅验证了深度学习在工业质检中的可行性，更为类似的工业AI应用提供了完整的解决方案模板。随着工业4.0的发展，这类智能检测系统将在提高生产效率、保证产品质量方面发挥越来越重要的作用。

技术细节

训练环境

Ultralytics 8.3.144
Python 3.10.16
PyTorch 2.5.1+cu121
CUDA: NVIDIA GeForce RTX 4060 Laptop GPU (8188MiB)

项目结构

螺母检测/
├── data/                    # YOLO格式数据集
├── Kinte_data_nut/         # 原始VOC格式数据集
├── models/                 # 预训练模型
├── nut_results/            # 训练结果
├── prepare_dataset.py      # 数据预处理脚本
├── train_nut_detection.py  # 训练脚本
├── test_saved_model.py     # 测试脚本
└── nut_best.pt            # 最佳模型

---

本项目展示了从数据准备到模型部署的完整AI工程化流程，为工业智能化提供了实用的解决方案。
