若该文为原创文章，转载请注明原文出处。

Onenet平台创建参考STM32+ESP8266连接onenet新平台-CSDN博客

记录使用Air780模块连接Onenet平台，协议MQTT，上传数据和下发数据。

参考：ONENET - at@air780e - 合宙文档中心

一、介绍

ONENET 是中国移动提供的物联网开放平台，支持设备接入、数据管理、应用开发、增值服务等能力，为城市、行业、生活等场景提供智能化解决方案。

本文为大家介绍 Air780E 如何接入 ONENET，并且会介绍如何进行一次完整的 ONENET 的上下行交互处理。

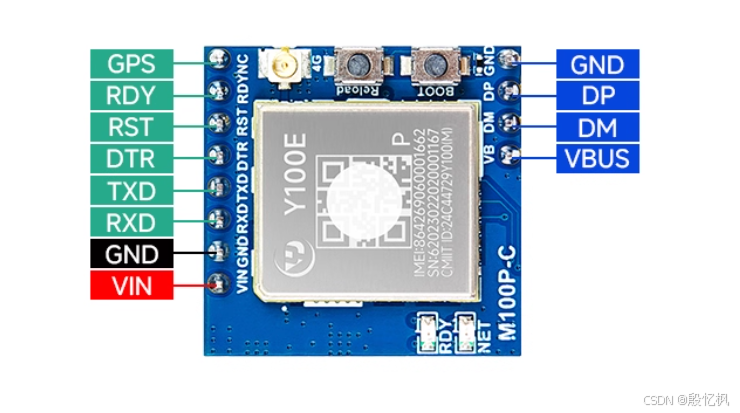

模块为银尔达的M100P模块

Air780e_淘宝搜索

二、接线

VIN 5V
GND GND
RXD PA2
TXD PA3
RST PA1

把模块和STM32F103RCT6的PA1 PA2 PA3接在一起。

三、NET LED 状态描述

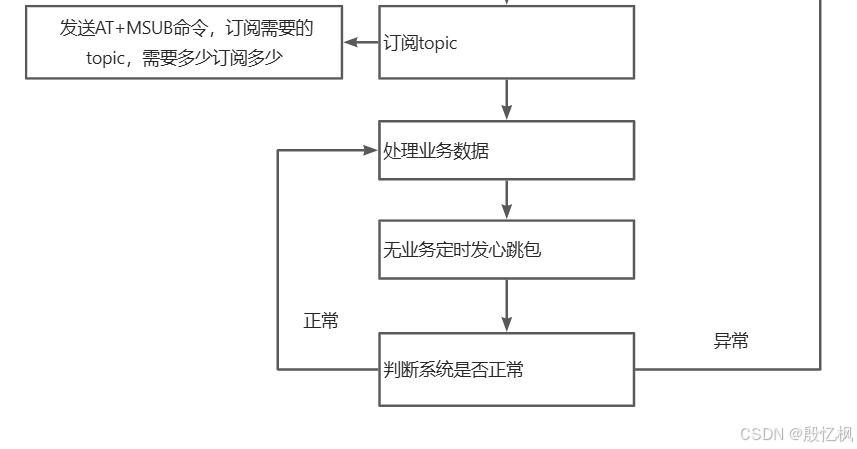

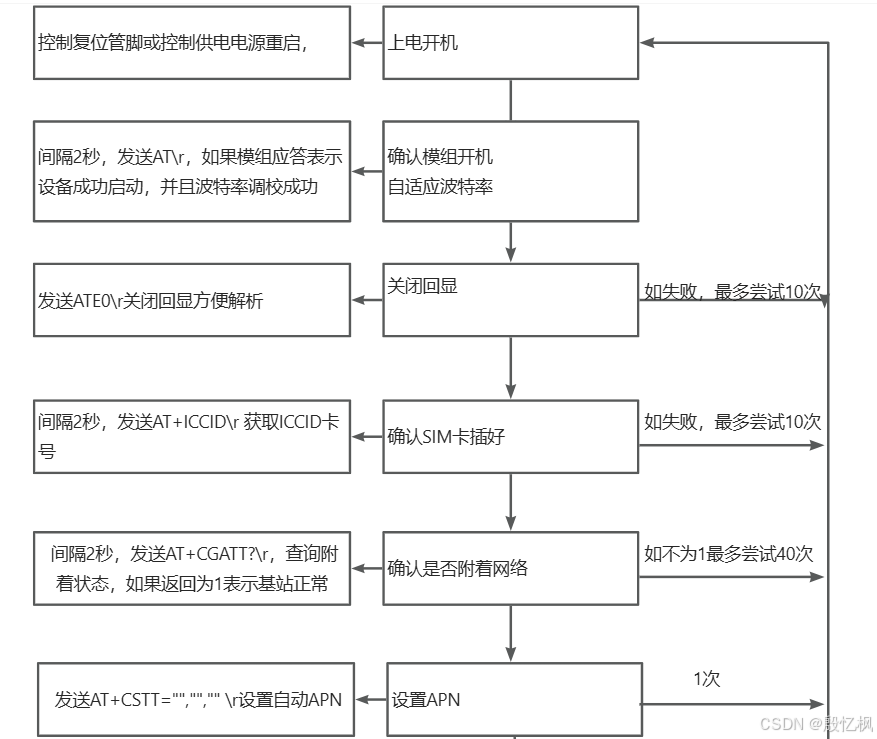

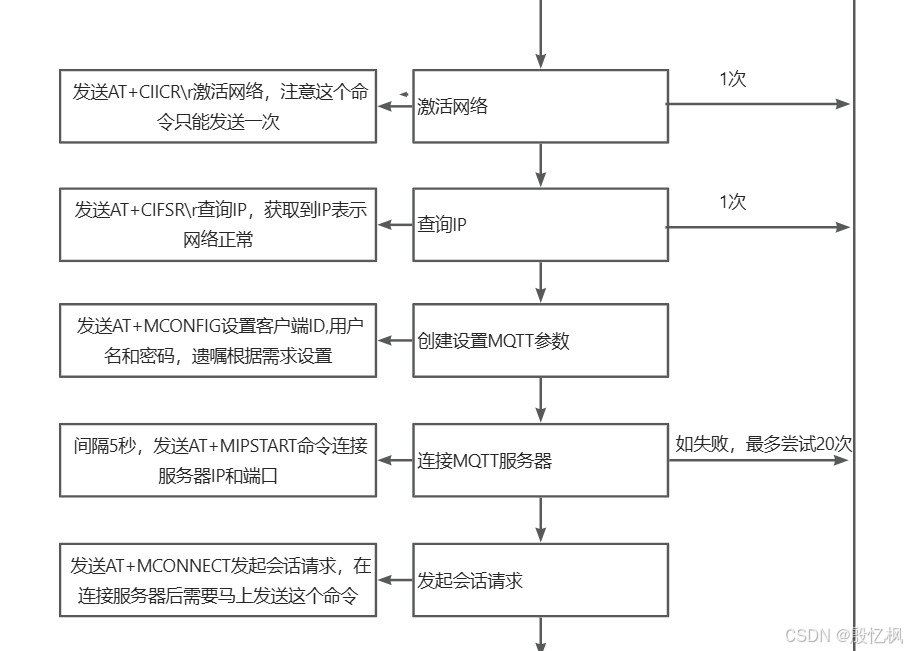

四、MQTT控制流程

特别注意:4G模块在上电、重启的时候，主动发出开机日志，这些日志一般需要过滤。然后再去执行AT命令。

参考：AT固件MQTT测试实例

五、AT 命令与 ONENET 建立连接

ATE0                     //关闭命令回显
OK

ATI                     //查询版本号
AirM2M_780E_V1170_LTE_AT
OK

AT+CGREG?               //查询当前GPRS注册状态
+CGREG: 0,1             //<stat>=1，标识已经注册GPRS网络，而且是本地网
OK

AT+CGATT?               //查看当前GPRS附着状态
+CGATT: 1               //<state>=1，标明当前GPRS已经附着
OK

AT+MCONFIG=868327075408114,Sr8K21BjHb,version=2018-10-31&res=products%2FSr8K21BjHb%2Fdevices%2F868327075408114&et=98102959372322222&method=md5&sign=tbU%2FAsjnRkQw88SW6qKNmw%3D%3D
                        //填写clientid、用户名、密码；可以带引号可以不带
OK

AT+MIPSTART="mqtts.heclouds.com","1883"
                        //填写mqtt服务器的域名和端口号
OK
CONNECT OK

AT+MCONNECT=1,120        //建立mqtt会话；注意需要返回CONNECT OK后才能发此条指令，并且要立即发，否则就会被服务器踢掉
OK
CONNACK OK              //连接成功，成功后才能发布消息或者订阅消息

AT+MSUB="post/reply"  //订阅主题

OK

AT+MSUB="$sys/Sr8K21BjHb/868327075408114/thing/#",0        //订阅主题
OK
SUBACK

AT+MPUB="$sys/Sr8K21BjHb/868327075408114/thing/property/post",0,0,"{\\22id\\22:\\22123\\22,\\22version\\22:\\221.0\\22,\\22params\\22:{\\22voltage\\22:{\\22value\\22:2792},\\22temp\\22:{\\22value\\22:28.1},\\22Light\\22:{\\22value\\22:true}}}"                                                                                        //发布主题
OK
+MSUB: "$sys/Sr8K21BjHb/868327075408114/thing/property/post/reply",39 byte,{"id":"123","code":200,"msg":"success"}                      //收到服务器下发的消息，+MSUB的URC上报

//最大4100个字节。字符串类型，须用双引号括住。
注:消息中内嵌的
双引号请用\22表达；
控制字符回车\r(0x0D)请用\0D表达；
控制字符换行\n（0x0A）请用\0A表达；
控制字符反斜杠（0x5C）请用\5C表达
如果是MCU发消息，可能需要用\\22，\\0D，\\0A，\\5C来表达，即\需要转义成\\
"{\\22temp\\22:\\2225.00\\22}"
AT+MDISCONNECT              //模块需要先关闭mqtt连接
OK

AT+MIPCLOSE                 //关闭tcp连接
OK

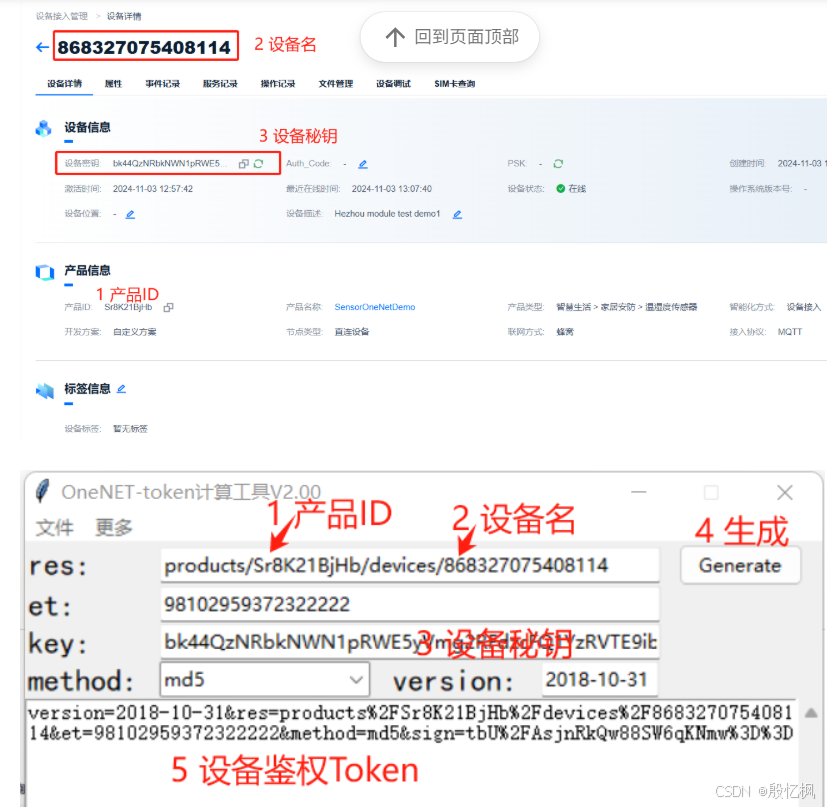

这里需要注意的是Onenet的鉴权

六、STM32代码片段

1、AIR780E初始化

switch(ConfigModuleNoBlockCaseValue)
		{
			case 0://关闭GPRS模块 ,延时500ms

			ConfigModuleNoBlockFlage = 0;
				network_module_rst_set(1); ConfigModuleRunNext(CompareValue-1500); break;
			case 1://启动GPRS模块 ,延时3000ms
				network_module_rst_set(0); ConfigModuleRunNext(CompareValue-3000); break;
			case 2://发送AT
				SendConfigFunction("AT\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 3://关闭回显
				SendConfigFunction("AT&F\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 4://获取IMEI
				SendConfigFunction("AT+CSQ\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 5://读取SIM状态正常
				SendConfigFunction("AT+CPIN?\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 6://设置短信服务
				SendConfigFunction("AT+COPS?\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 7://设置消息格式为TEXT模式
				SendConfigFunction("AT+CREG?\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 8://设置TEXT模式参数中文模式
				SendConfigFunction("AT+CIPSHUT\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 9://是否附着了GPRS
				SendConfigFunction("AT+CGATT?\r\n",NULL,"+CGATT: 1",NULL,FunctionParseCompare,CompareValue);break;
			case 10://设置APN
				SendConfigFunction("AT+CSTT\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 11://激活移动场景
				SendConfigFunction("AT+CIICR\r\n",NULL,"OK",NULL,FunctionParseCompare,CompareValue);break;
			case 12://查询分配的IP地址
				SendConfigFunction("AT+CIFSR\r\n",NULL,".",NULL,FunctionParseCompare,CompareValue);
				break;
			case 13:// 创建设置MQTT参数
				len = sprintf(ConfigModuleNoBlockBuff,"AT+MCONFIG=\"%s\",\"%s\",\"%s\"\r\n", mqtt_user_name, mqtt_client_id, mqtt_password);

				ConfigModuleNoBlockBuff[len]=0;
				SendConfigFunction(ConfigModuleNoBlockBuff,NULL,"OK",NULL,FunctionParseCompare,CompareValue);

			 break;
			case 14://连接TCP 服务器
				len = sprintf(ConfigModuleNoBlockBuff,"AT+MIPSTART=\"%s\",%d\r\n", tcp_mqtt_addr, tcp_mqtt_port);

				ConfigModuleNoBlockBuff[len]=0;
				SendConfigFunction(ConfigModuleNoBlockBuff,NULL,"CONNECT OK",NULL,FunctionParseCompare,CompareValue);
			 break;

			case 15:
				SendConfigFunction("AT+MCONNECT=1,120\r\n",NULL,"CONNACK OK",NULL,FunctionParseCompare,CompareValue);

				break;
			case 16:
				len = sprintf(ConfigModuleNoBlockBuff,"AT+MSUB=\"%s\",0\r\n", mqtt_subscribe_model_topic);

				ConfigModuleNoBlockBuff[len]=0;
				SendConfigFunction(ConfigModuleNoBlockBuff,NULL,"SUBACK",NULL,FunctionParseCompare,CompareValue);
	 		ConfigModuleRunNext(CompareValue-1500);
				break;
			default:
				SendConfigFunction(NULL,NULL,NULL,NULL,NULL,CompareValue);  //这句必须加,清除所有的执行函数

				DataReturnFlage=0;
				ConfigModuleNoBlockFlage=1; break;
		}

2、参数定义

//TCP
int  tcp_mqtt_index=0;//socket编号
int  tcp_mqtt_port = 1883;//TCP服务器(MQTT服务器)端口号


//MQTT
char tcp_mqtt_addr[100]="mqtts.heclouds.com";  // 地址
char mqtt_client_id[100]="VvZ1Q5qW46";
char mqtt_user_name[100] = "device_01";//用户名
char mqtt_password[200] = "version=2018-10-31&res=products%2FVvZ1Q5qW46%2Fdevices%2Fdevice_01&et=1786844404&method=md5&sign=H3cf2FpNBWT9nUheK9dvIA%3D%3D";//密码

char mqtt_keepalive = 60;//心跳包时间

char mqtt_publish_model_topic[100]="$sys/VvZ1Q5qW46/device_01/thing/property/post";//存储发布的主题
char mqtt_subscribe_model_topic[100]="$sys/VvZ1Q5qW46/device_01/thing/property/set";//存储订阅的主题

这是用的主题和上面的不一样，可以根据需求修改

3、发布主题

void publishDataToServer(void)
{
	char send_buf[200] = {0};
	char tmp[200] = {0};
	memset(send_buf, 0, 200);    //清空
	memset(tmp, 0, 200);    //清空
	strcat(send_buf, "AT+MPUB=\"");
	strcat(send_buf, mqtt_publish_model_topic);
	strcat(send_buf, "\", 0, 0,\"");

	sprintf(tmp, "{\\22id\\22:\\22123\\22,\\22params\\22:{\\22temp\\22:{\\22value\\22:%d},\\22hum\\22:{\\22value\\22:%d}}}\"\r\n",
	      11, 22);
	strcat(send_buf, tmp);
	usart2_send(send_buf, sizeof(send_buf));
	delay_ms(100);
}

写的比较简单，没有判断返回的值，直接发送了数据，但要注意转义

注:消息中内嵌的
双引号请用\22表达；
控制字符回车\r(0x0D)请用\0D表达；
控制字符换行\n（0x0A）请用\0A表达；
控制字符反斜杠（0x5C）请用\5C表达
如果是MCU发消息，可能需要用\\22，\\0D，\\0A，\\5C来表达，即\需要转义成\\
"{\\22temp\\22:\\2225.00\\22}"

4、订阅数据处理

使用API发送数据，接收到的数据格式为

+MSUB: "$sys/VvZ1Q5qW46/device_01/thing/property/set",51 byte, {"id": 1", "version":"1.0", "params":{"set_temp":12}}

/*获取TCP数据*/
{
    start = strstr((char*)&usart2_read_buff_copy[20], "set_temp");
    if (start != NULL) {
        // 移动到冒号位置（跳过键名）
		start = strchr(start, ':');
		if (start != NULL) {
			start++;  // 跳过冒号
			// 跳过可能存在的空格/制表符
			while (*start == ' ' || *start == '\t') start++;

			// 提取整数值（处理多位数字）

			value = (int)strtol(start, &end, 10);

			// 验证转换有效性
			if (end != start) {
				// 成功解析到整数 value
				}
		}
	} else {
}

经测试，数据下行和上行正常。

如有侵权，或需要完整代码，请及时联系博主。
