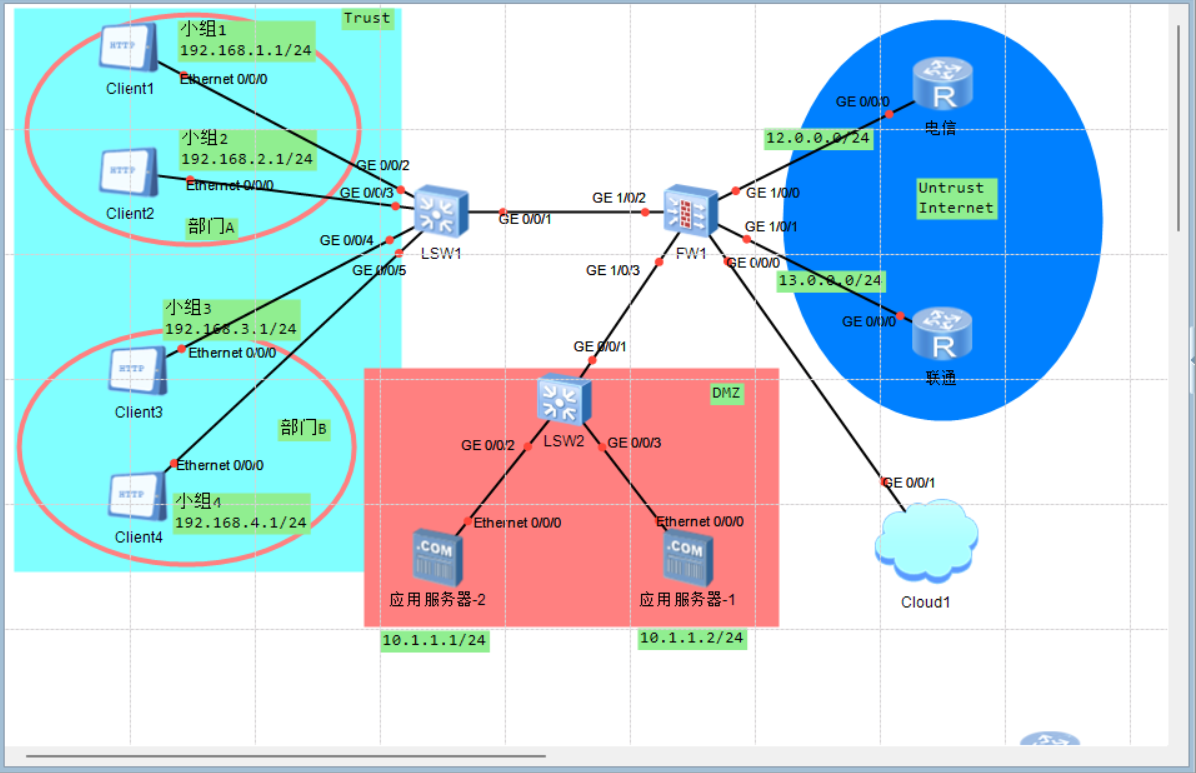

拓扑图

需求一

企业组织架构中存在部门A，部门A中存在销售组1和研发组2
 销售部门--->业务Email、ERP服务
 可以对部门A中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：

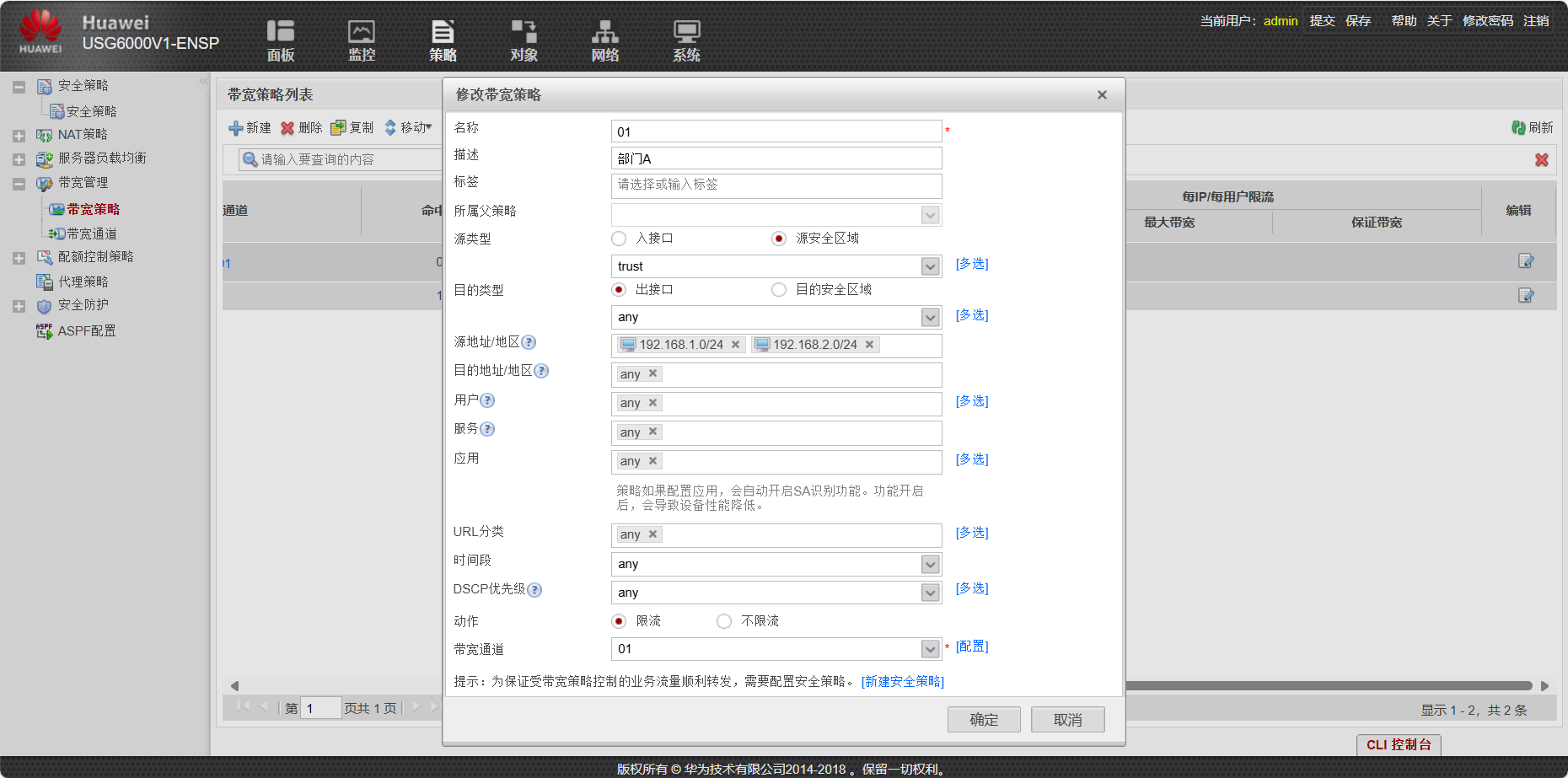

 1、部门A的下行最大带宽不超过60M

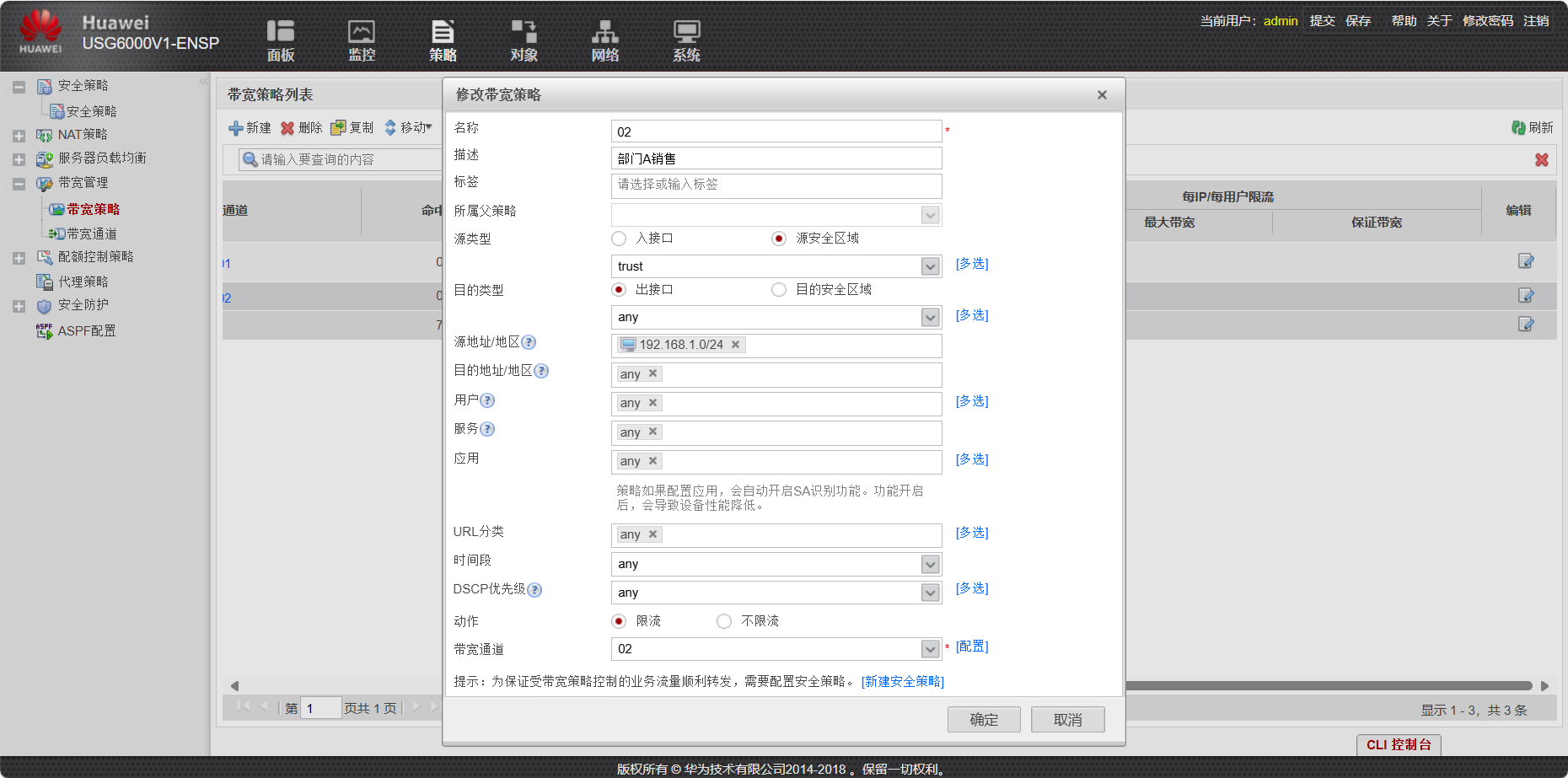

 2、部门A中的销售组下行最大带宽不超过30M

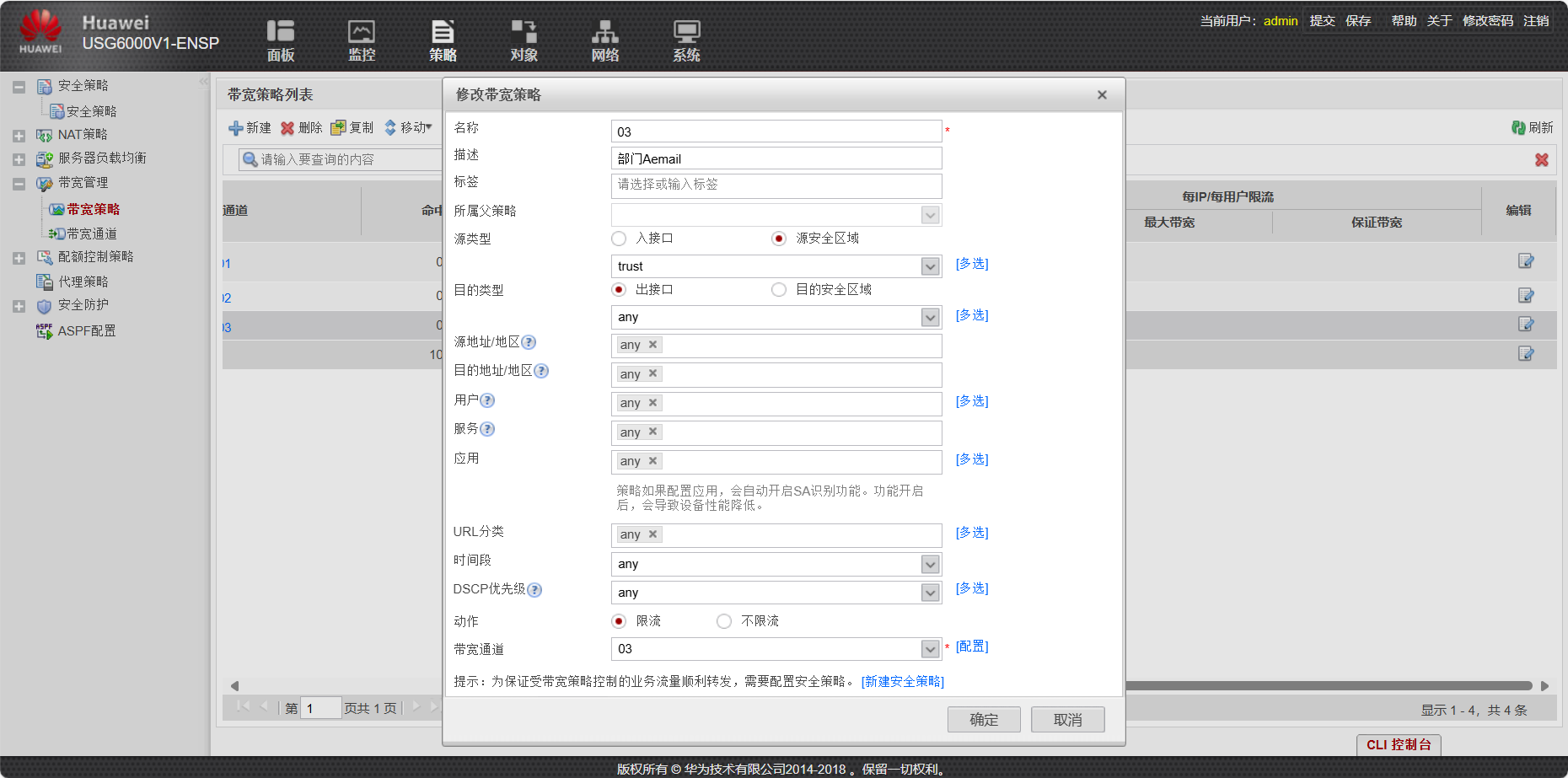

 3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M

 分析：需求之间存在父子关系
 A部门带宽通道---最大60M
 部门A销售组带宽通道最大30M
 部门A销售组Email业务带宽通道---最小20M

FW：

[FW]traffic-policy
[FW-policy-traffic]profile 01
[FW-policy-traffic-profile-01]bandwidth maximum-bandwidth whole downstream 60
[FW]traffic-policy
[FW-policy-traffic]rule name 01
[FW-policy-traffic-rule-01]source-zone trust
[FW-policy-traffic-rule-01]destination-zone untrust
[FW-policy-traffic-rule-01]source-address 192.168.1.0 24
[FW-policy-traffic-rule-01]source-address 192.168.2.0 24
[FW-policy-traffic-rule-01]action qos profile 01

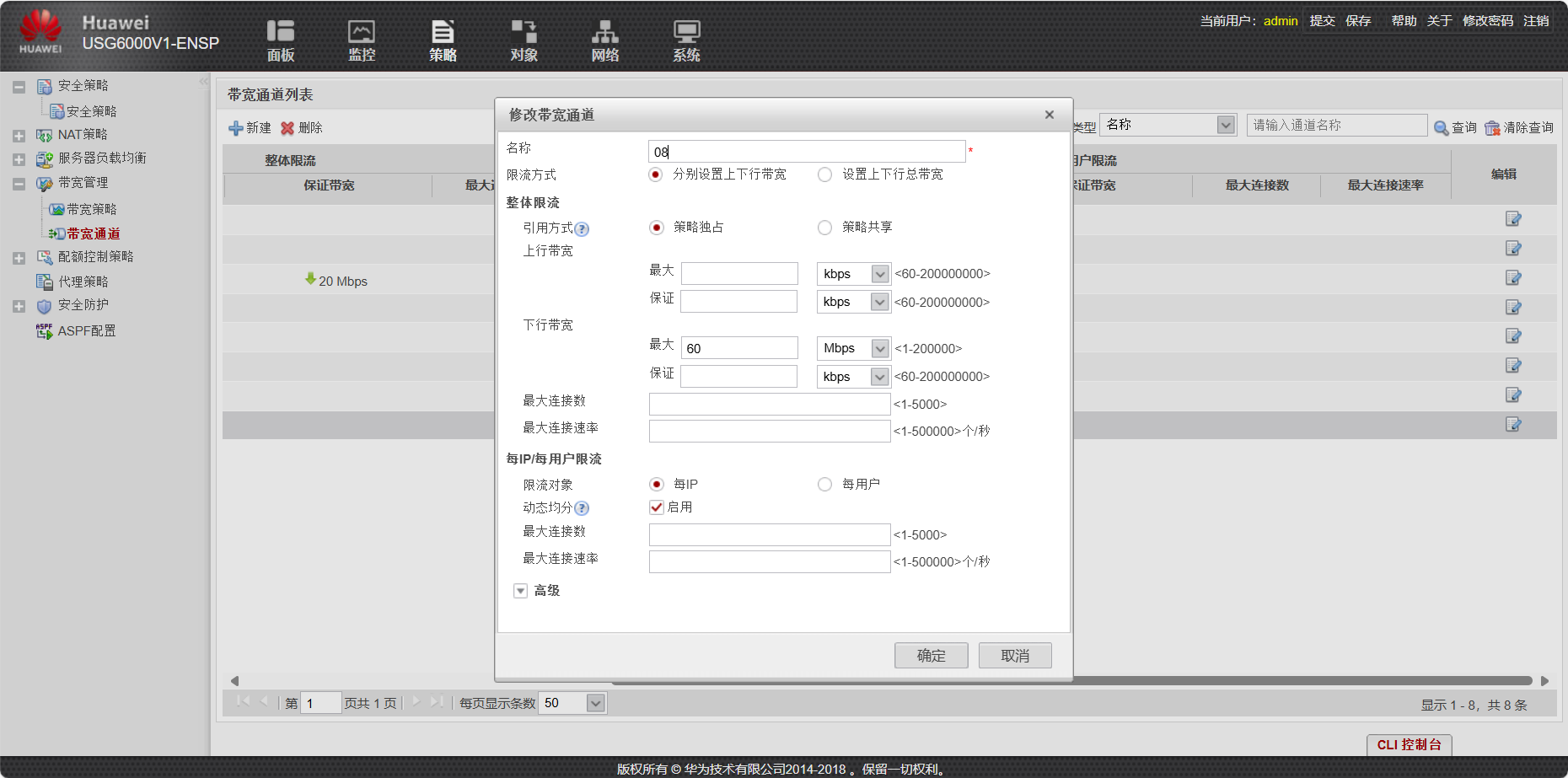

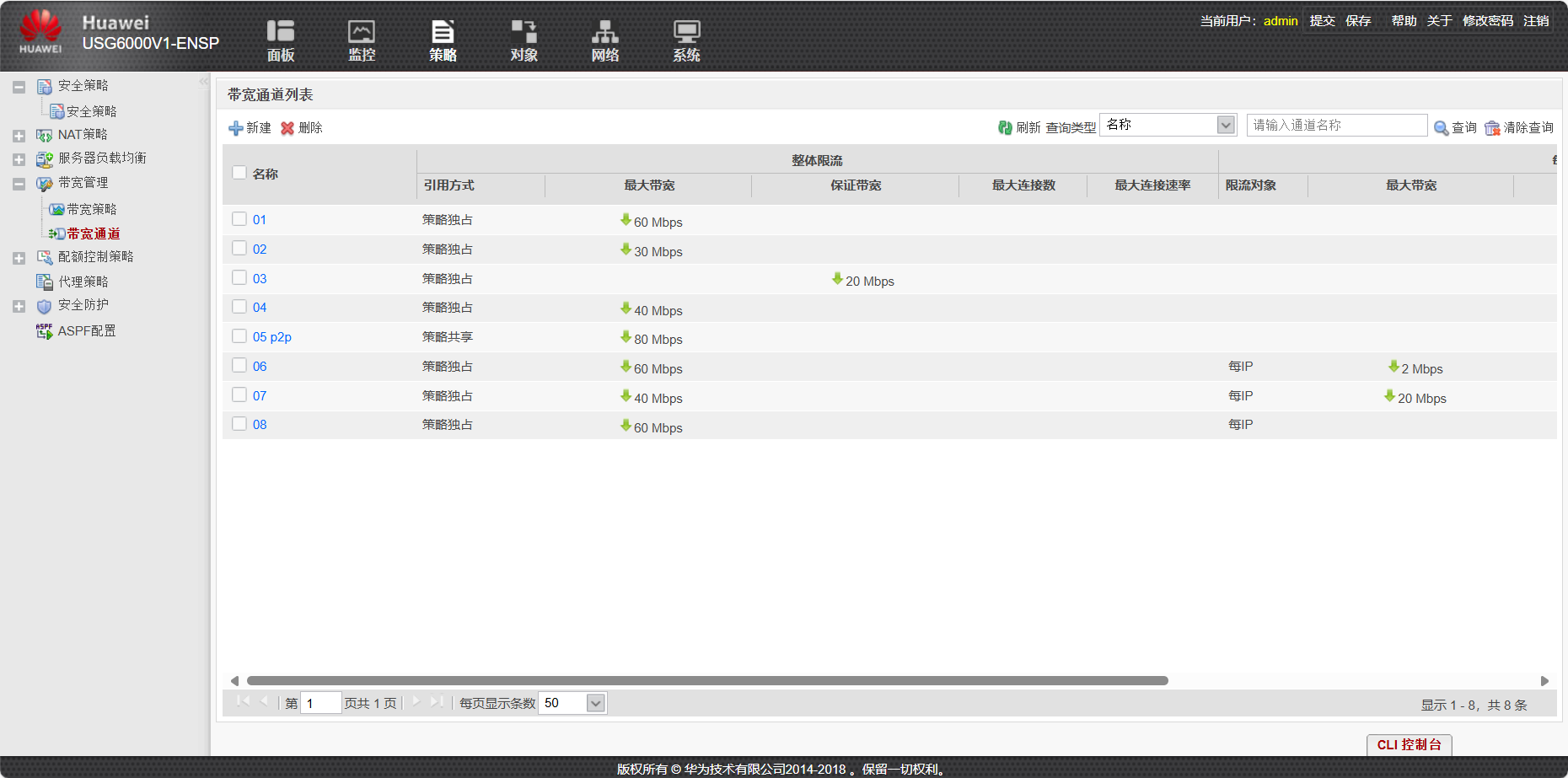

根据不同需求配置相应带宽通道

创建带宽策略

需求二

给部门A和部门B划分可使用的带宽资源。要避免P2P业务占据较多的带宽，还需要限制部门A和部门B使用P2P业务的带宽总和。
 1、部门A下行最大带宽60M

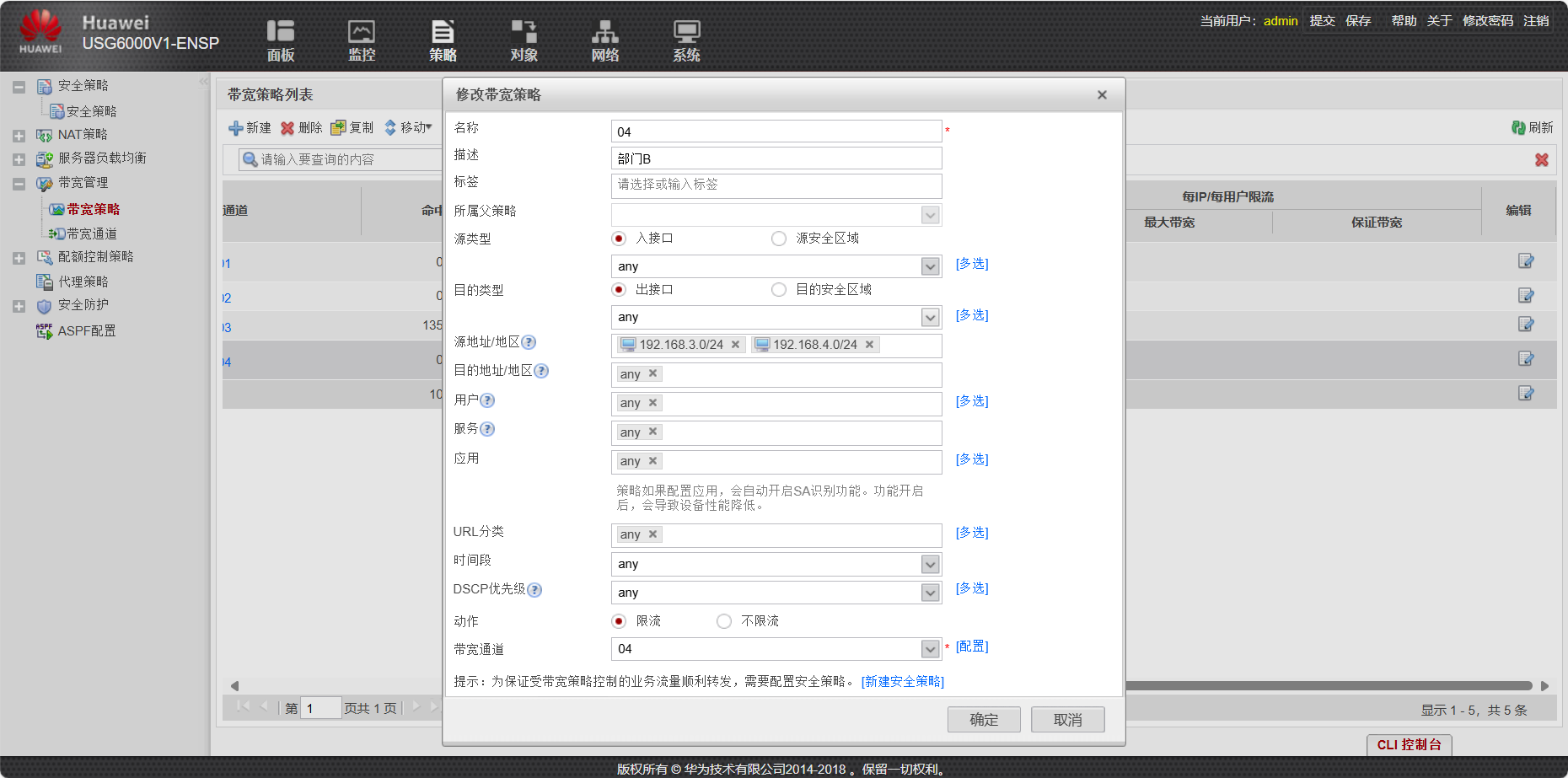

 2、部门B下行最大带宽40M

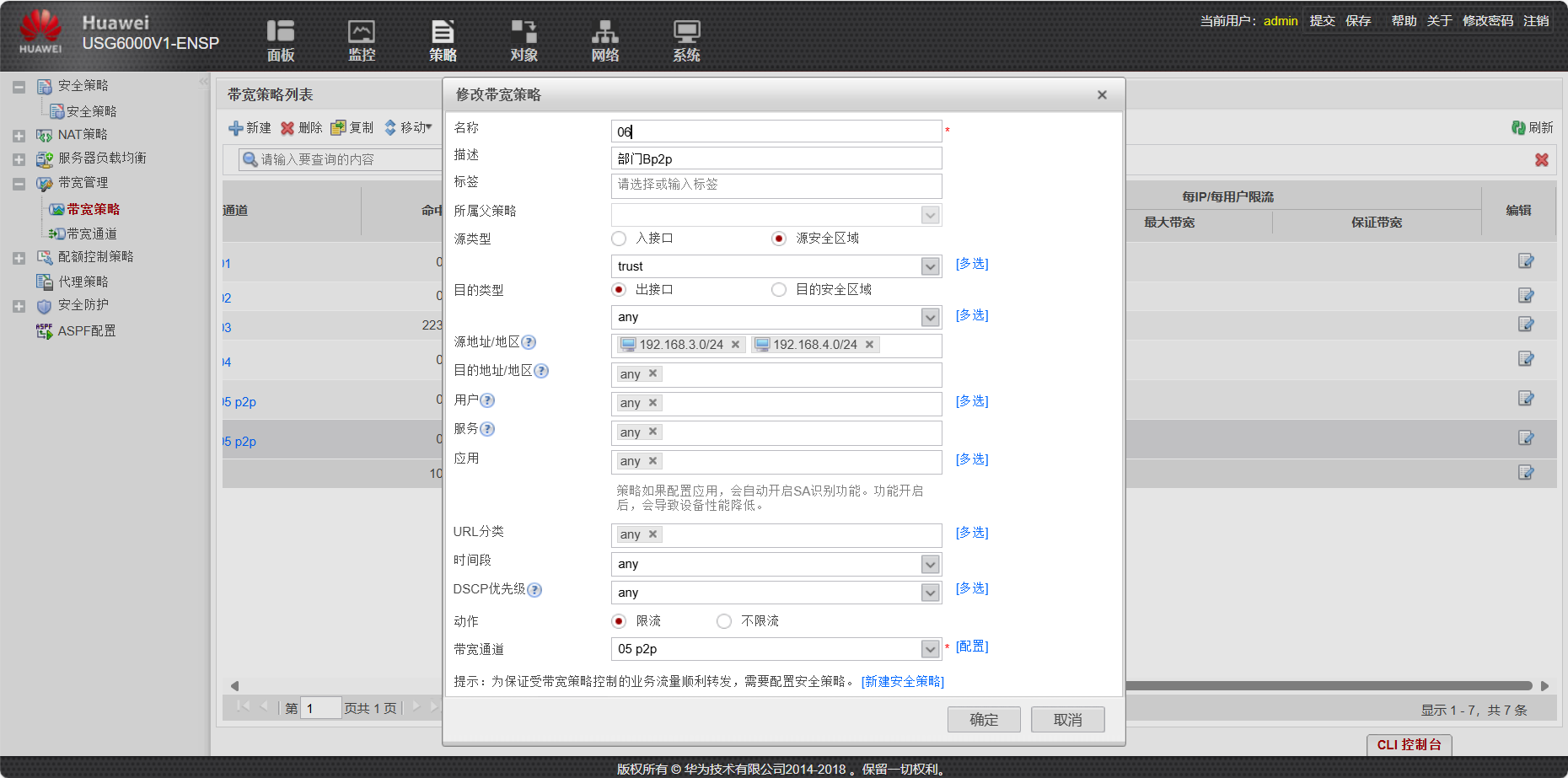

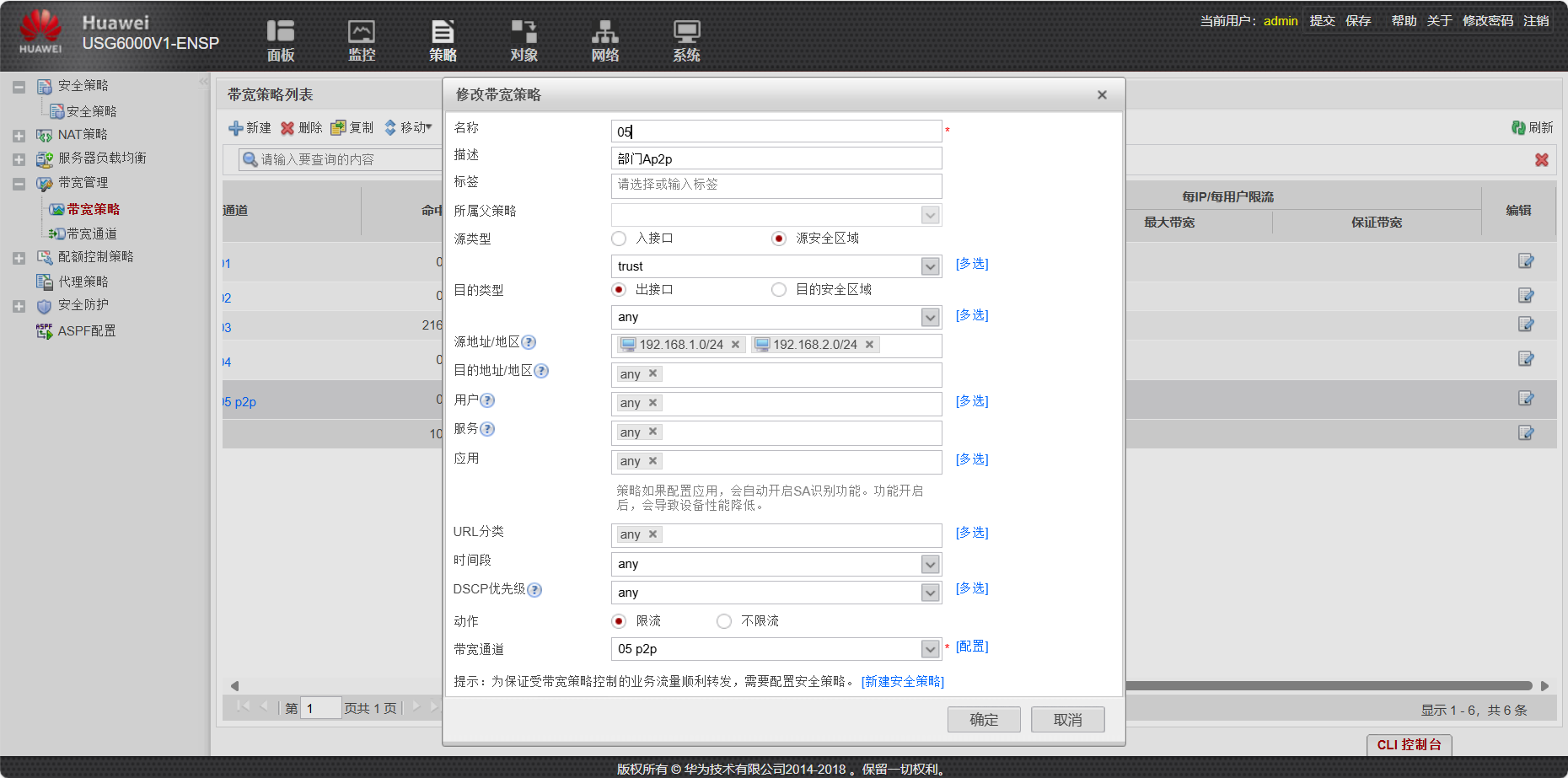

 3、部门A和部门B的P2P业务下行最大带宽不超过80M
 4、P2P流量需要计算到各自部门的总流量中

需求三

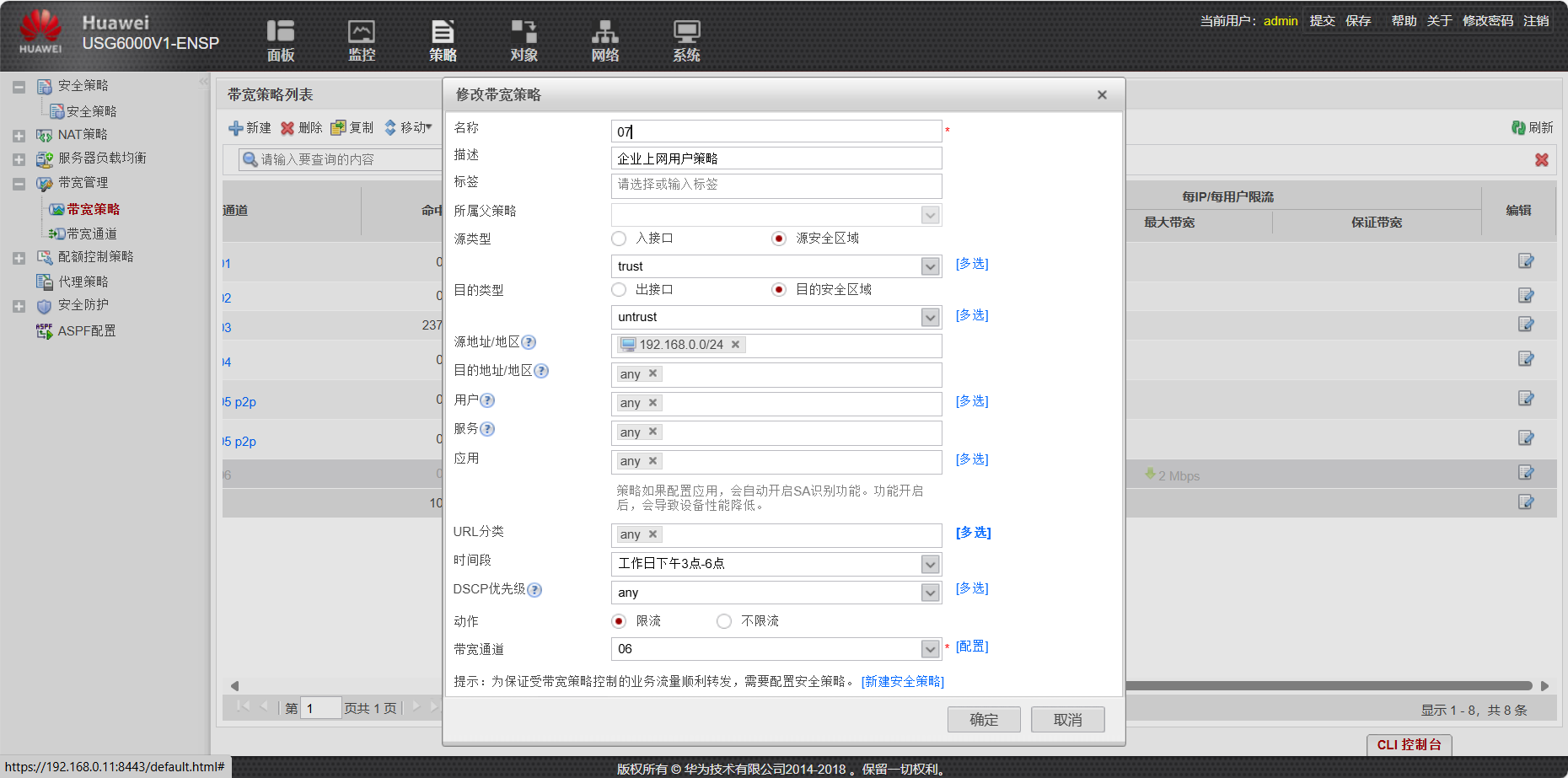

在不影响正常用户上网和web服务器正常提供对外服务的情况下，实现以下功能
1、将从ISP购买的100M带宽进行划分
 上网高峰期（工作日下午3点-6点），上网用户下行带宽60M(U-T)，外用用户下行带宽40M(D-U)

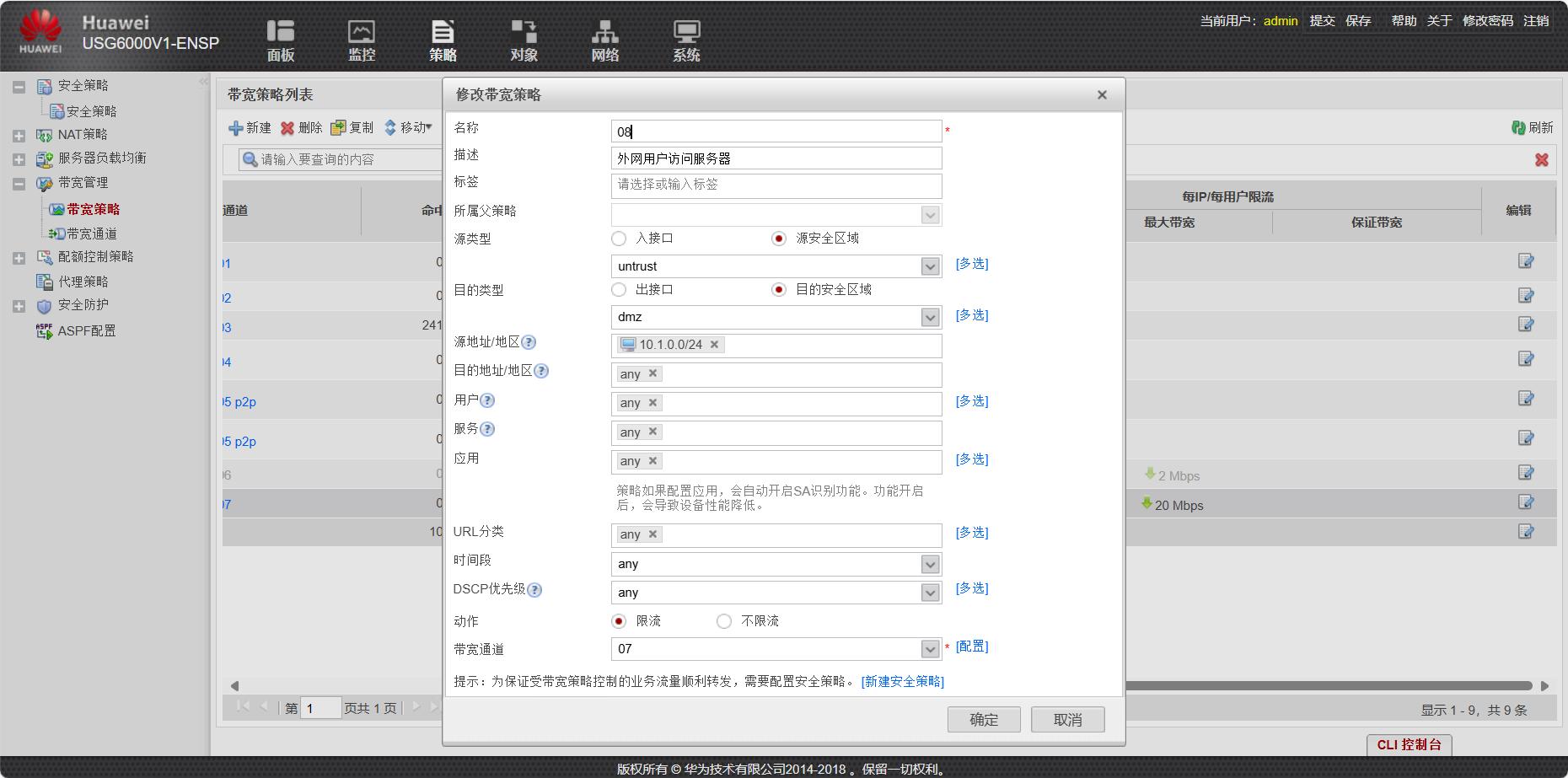

2、2台Web服务器，限制每一台Web服务器对外提供的最大下行带宽不超过20M
3、假设，总共30个上网用户，在上网高峰期，限制每个用户访问Internet的最大下行带宽不超过2M

需求四

部门A的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽

1、部门A的下行最大带宽60M

2、根据实时的上网用户数量，对部门A的60M带宽资源进行均分

需求五

1.电信购买带宽100M

2。联通购买带宽50M

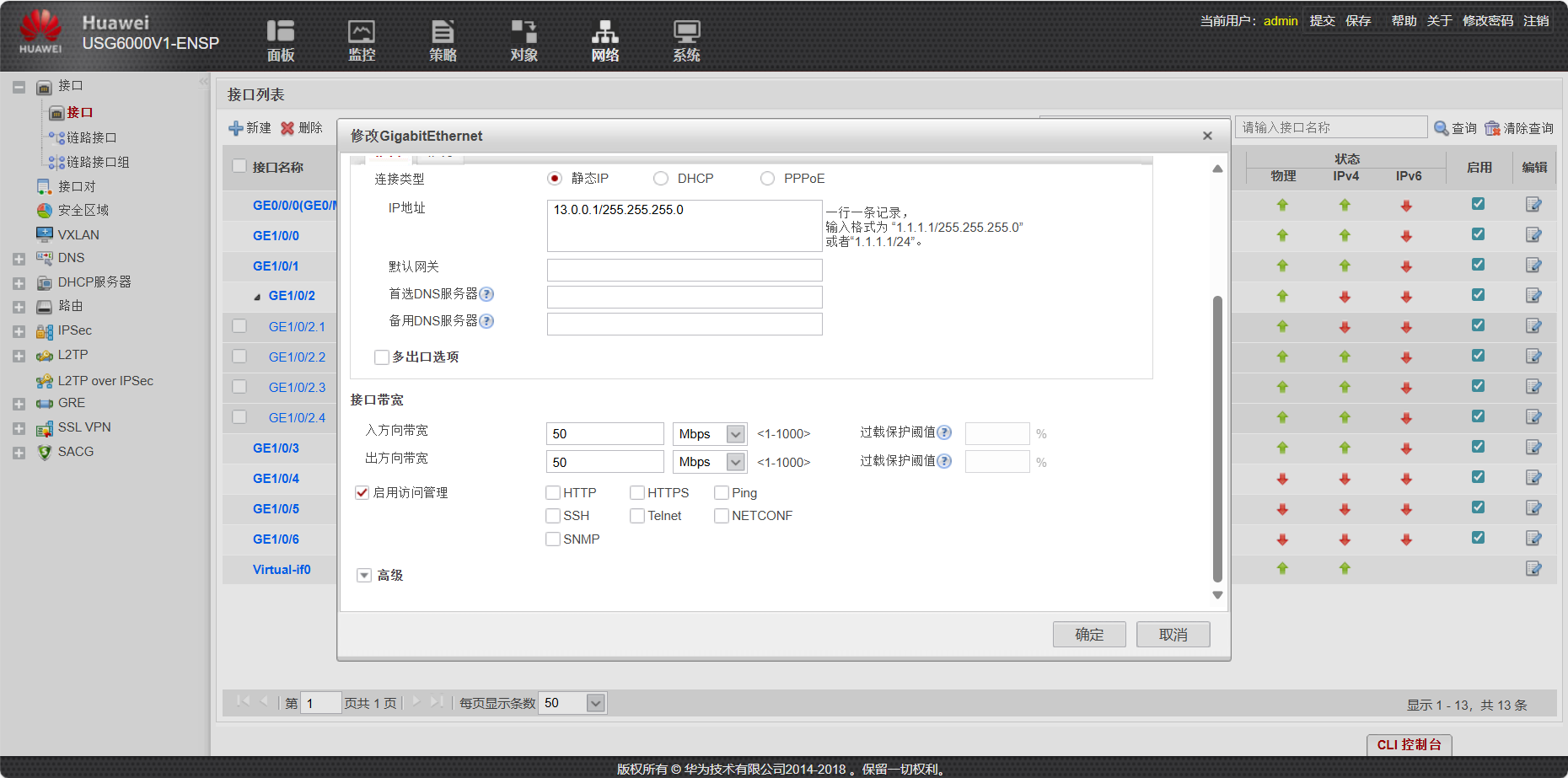

在对应的接口处配置

电信

联通

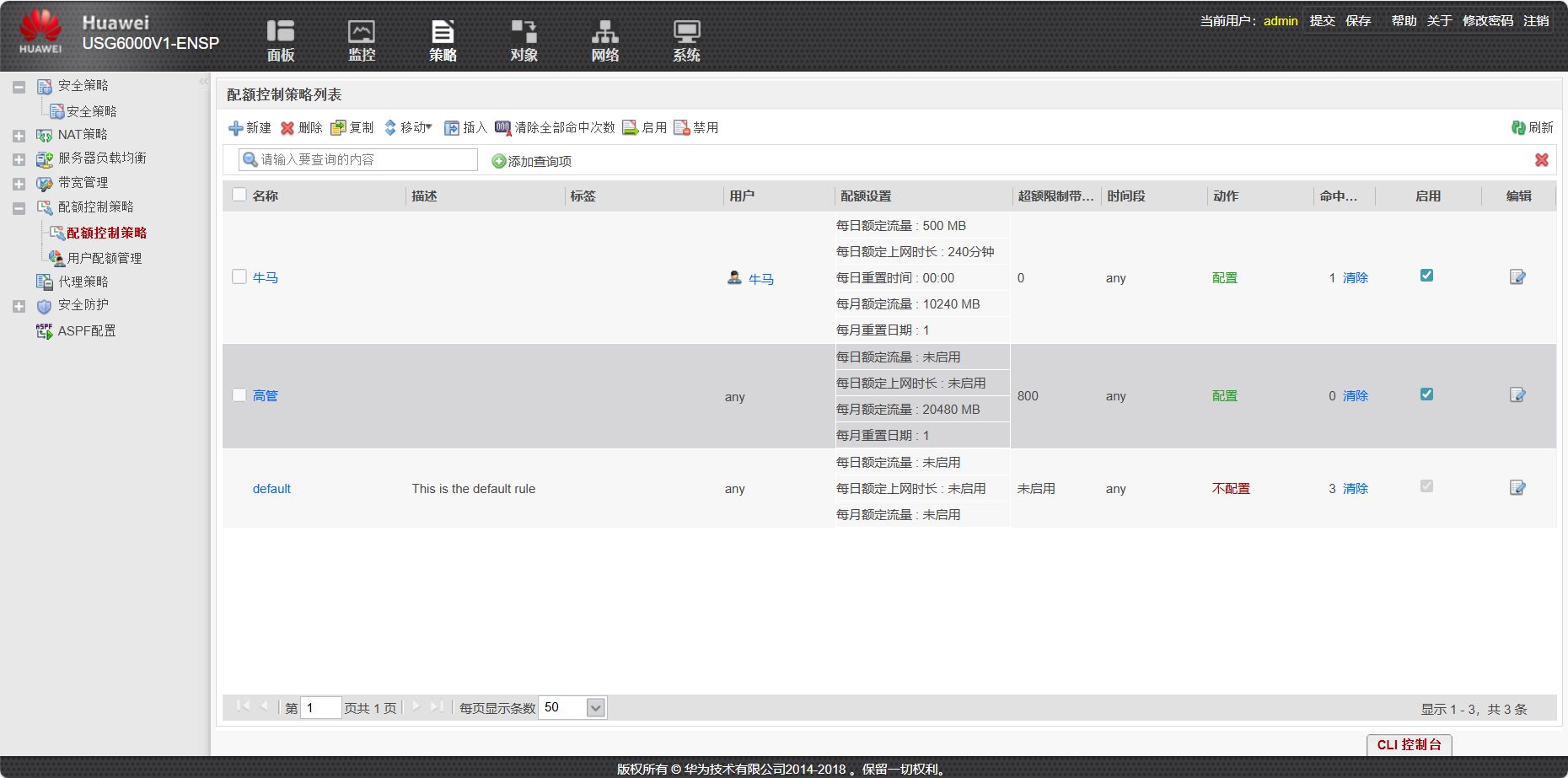

需求六

运营商--->流量套餐--->对中小企业500G/月，超出部分，额外计费，1G/100元。
 限额--->每一个员工规定上网时长

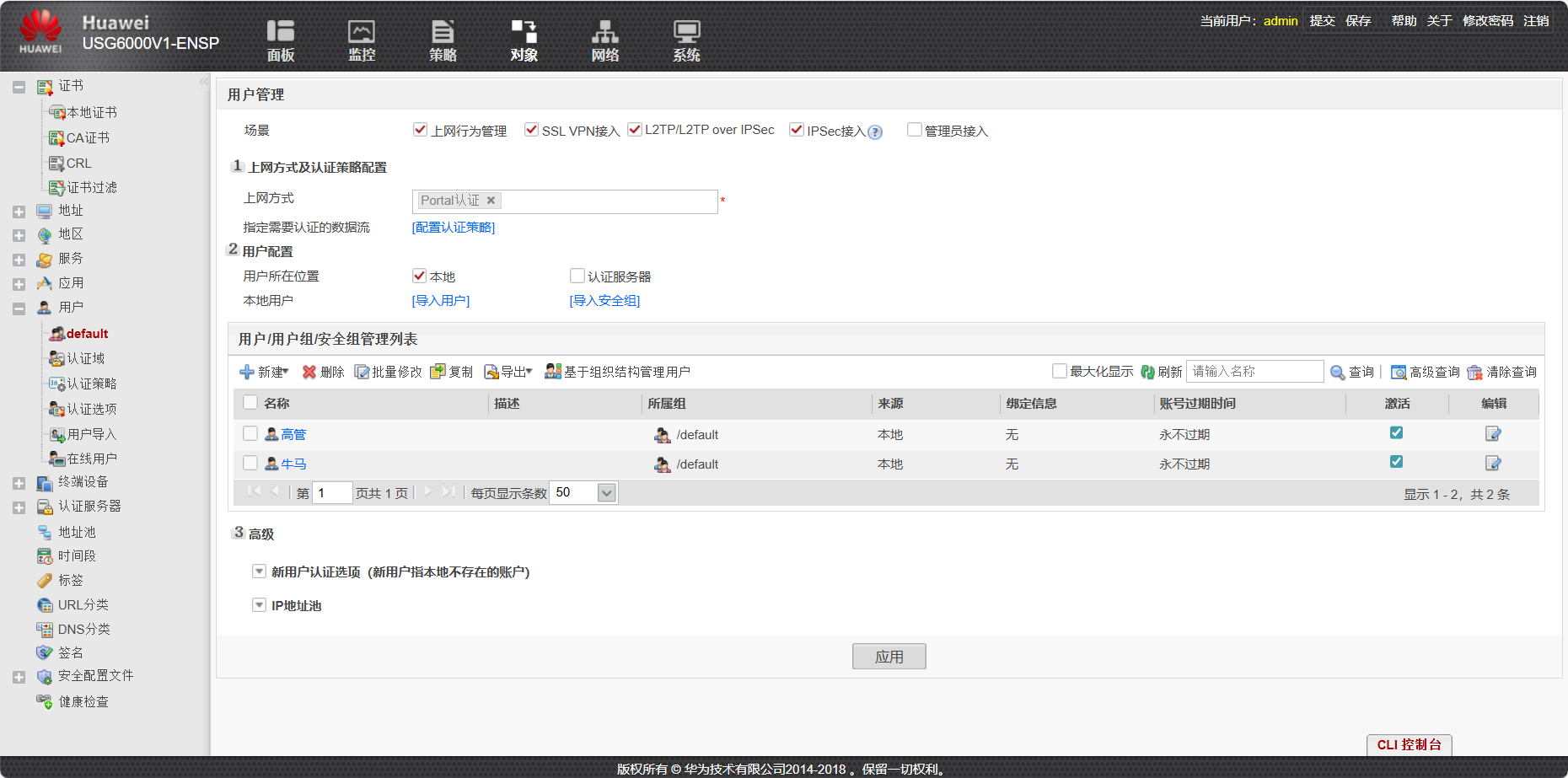

1、员工40人，10名管理人员+30名牛马
 高管-->20G/月
 牛马-->10G/月
2、牛马--->4h/日，流量500M/日
3、超额后限制
 牛马--->禁止上网
 高管--->超过配额后最大带宽限定为800K

需求七

流量整形和流量监管

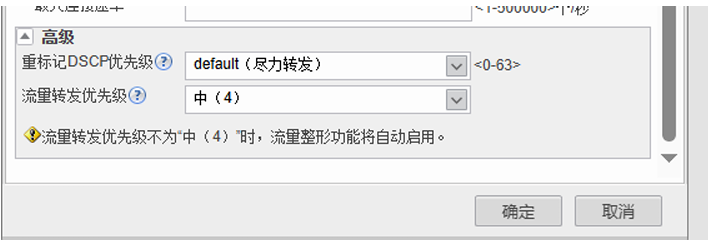

QoS机制无法在web界面实现。 web界面我们只能实现对流量转发优先级和DSCP优先级重标记的配置。

DSCP优先级 --- 主要为了让设备进行流量分类。

流量转发优先级 --- 在带宽管理这里的用途仅仅是告知FW处理方式是流量整形还是流量监管
