本期特别分享环保行业的实验项目，在以往行业常规开发方案是STM32+4G模组组合，本次实验项目采用Air780EPM开发新方案——4G模组直接做主控。

一、主要功能要点：

• RS485通讯四位数码管显示

• RS485通讯4G网络上传

• FOTA程序远程升级

• 阿里服务器MQTT交互

• 微信小程序监控

二、方案实现说明：

Air780EPM采用Modbus通讯协议，通过RS485模块采集水质COD数据，并在TM1637数码管模块实时显示水质COD值。

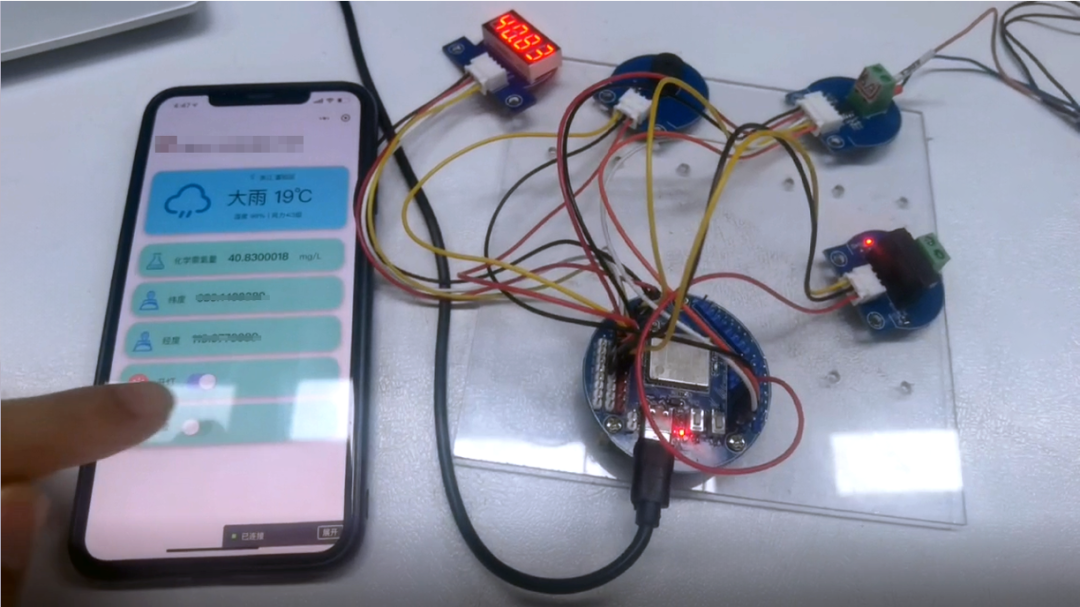

每隔5秒将设备的基站经纬度数据、COD数据，通过MQTT协议发送到阿里云服务器；微信小程序与阿里云服务器交互，实现数据显示及报警和继电器远程控制。

三、主要硬件准备：

实验前先选用一款支持Modbus协议的传感器，这里选用的是数字化化学需氧量电极。

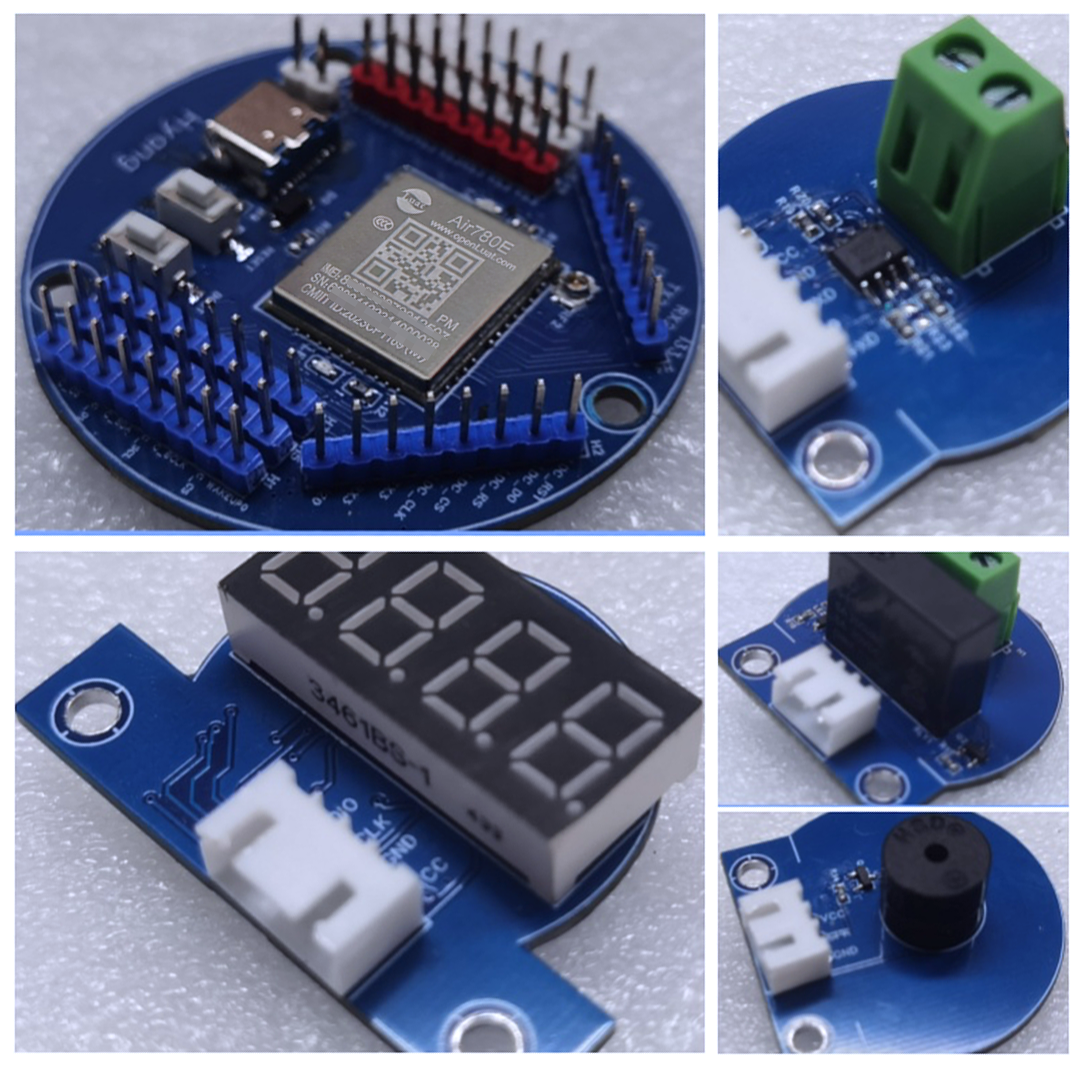

其他自制打板模块如下：

• Hy_Air780EPM_1核心板

• Hy_RS485通讯模块

• Hy_TM1637数码管模块

• Hy_继电器模块

• Hy_蜂鸣器模块

四、主要软件准备：

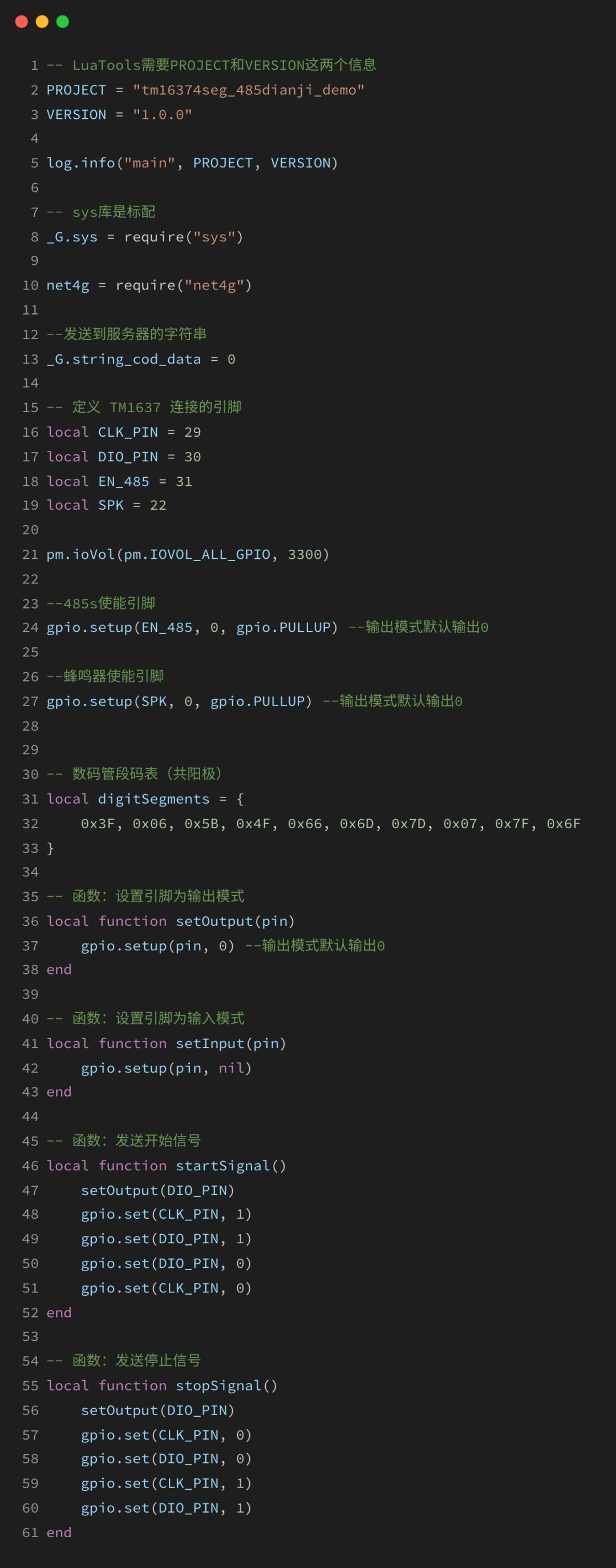

软件部分主要涉及LuatOS开发和小程序开发工具，官方搜索下载即可。

• Lua程序下载调试工具：

  Luatools_v3 3.0.22版本

• Lua程序编辑工具：

  Visual Studio Code 1.99.3版本

• 微信小程序开发工具：

  微信开发者工具1.06.2303220版本

此外，视频演示的第二步用到提供的免费TCP/UDP web测试工具，第三步用到提供IoT远程升级平台。数据交互部分，还需要在阿里云免费注册一个物联网平台账号。

五、学习资料分享：

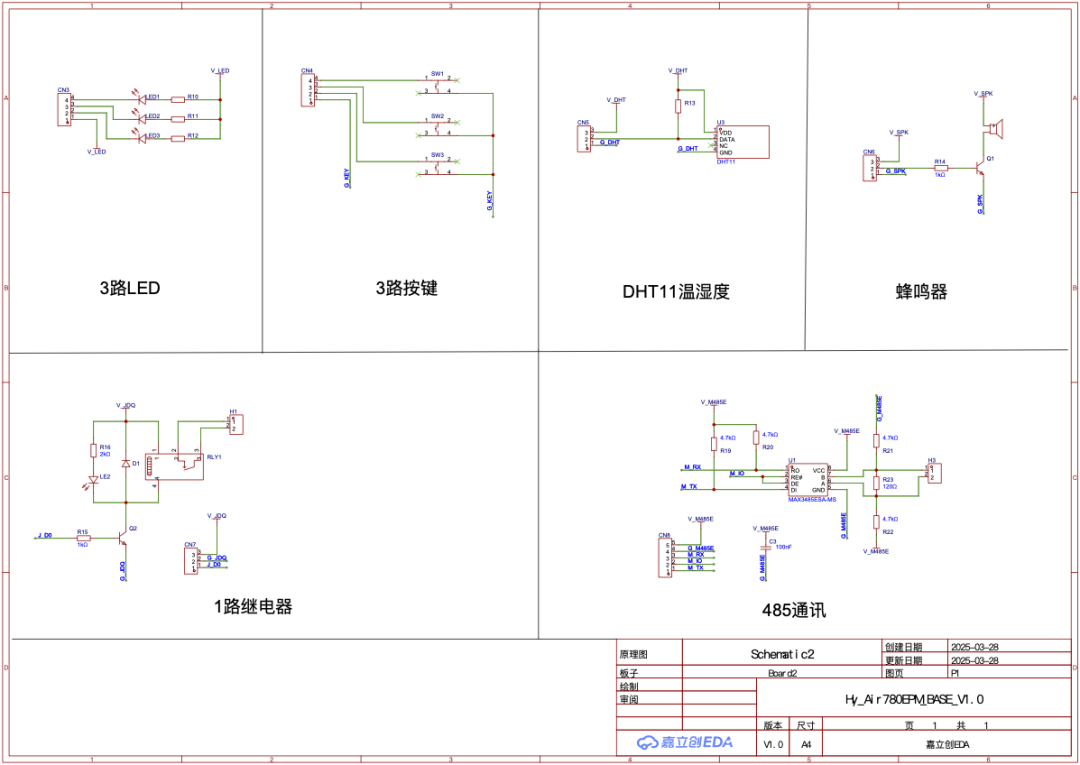

演示所用的核心板及各模块的电路原理图、Lua源码等资料可以分享给大家，感兴趣的朋友一起来交流。
