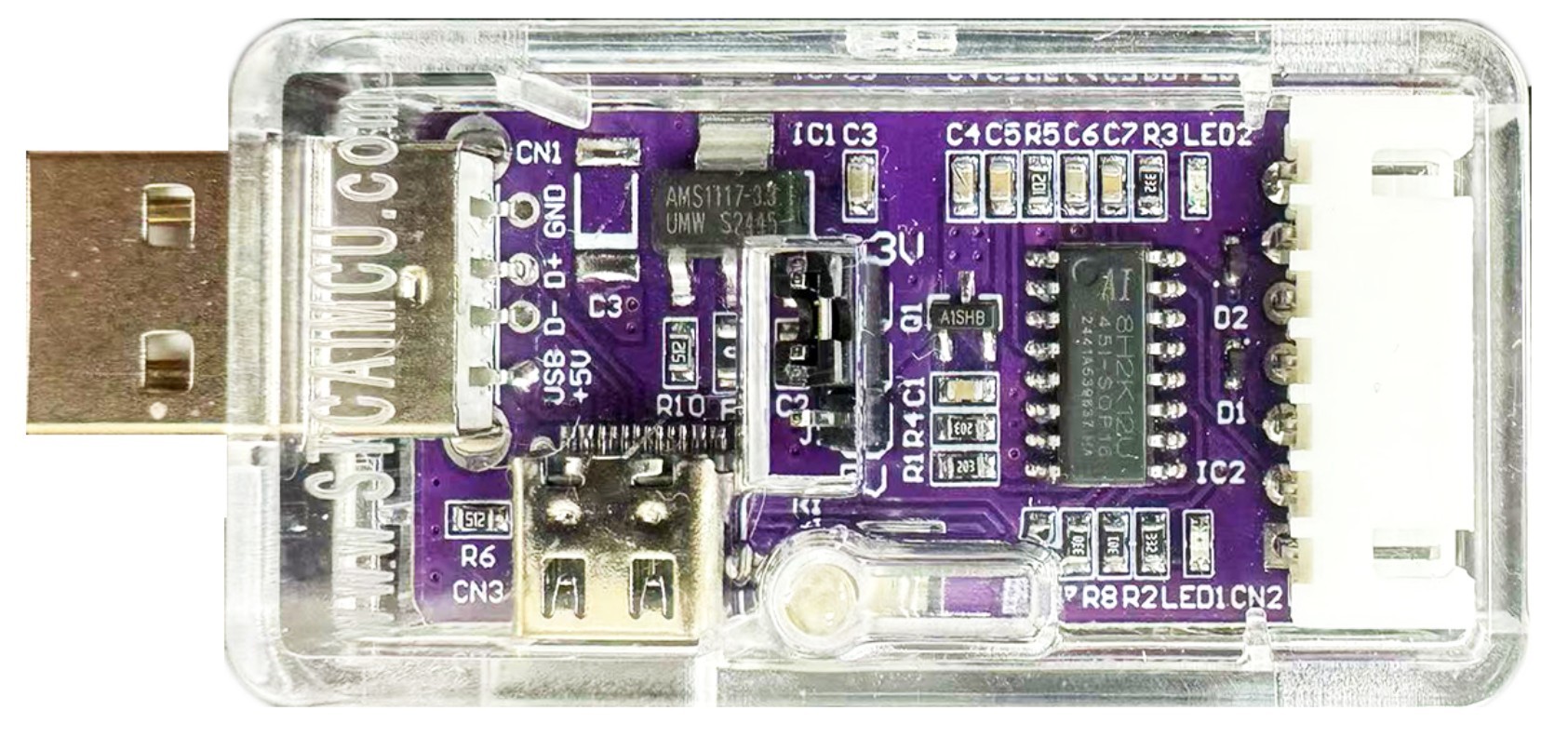

USB转双串口】量产PCB/SCH开源, 芯片出厂自带USB程序
Ai8H2K12U-45MHz-SOP8，USB 转 单串口，RMB 0.95,【免费+包邮 送】
Ai8H2K12U-45MHz-SOP16，USB 转 双串口，RMB 1.1，省1个USB口
USB插头支持：USB-TypeA，USB-TypeC
支持任意波特率，最高到 10Mbps，程序早已稳定，免驱动安装

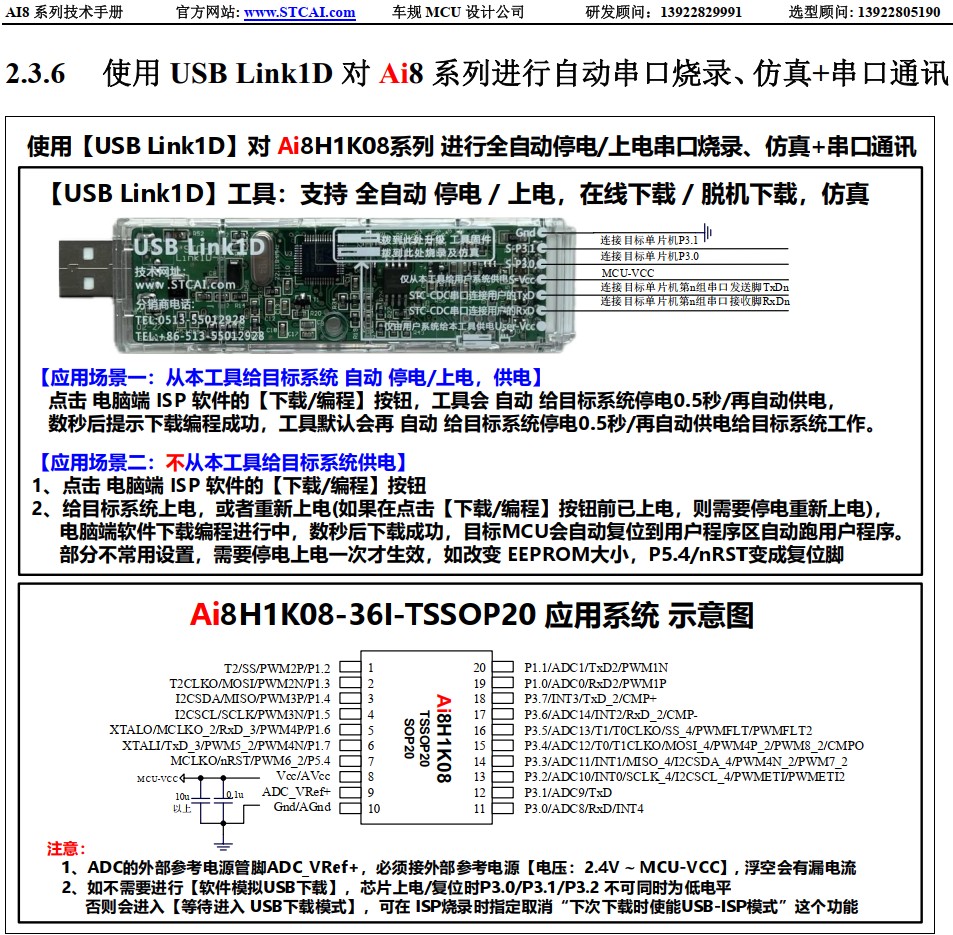

全自动停电/上电，ISP下载编程烧录器
有手动电源开/关按键，可做电源供电模块

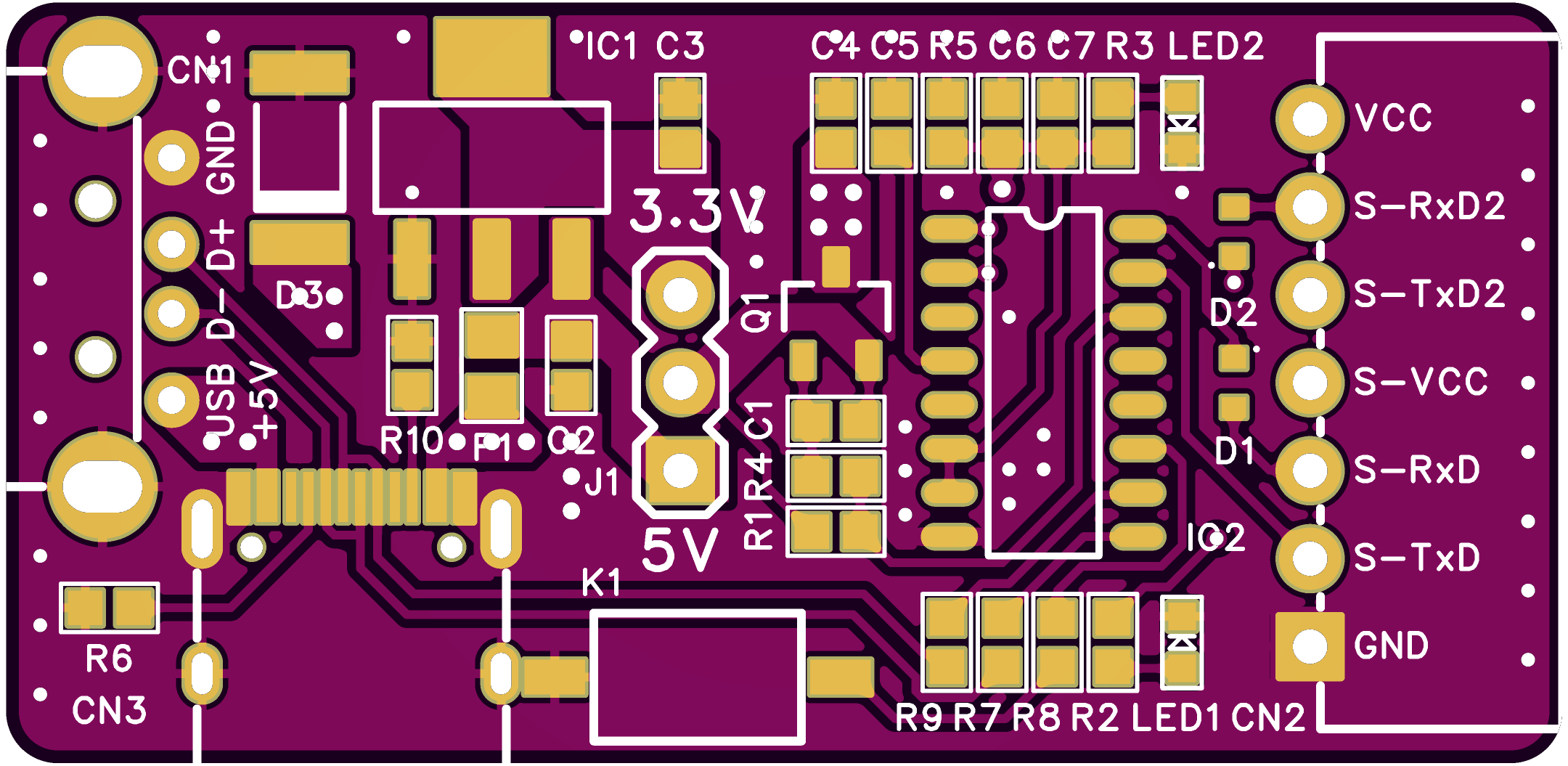

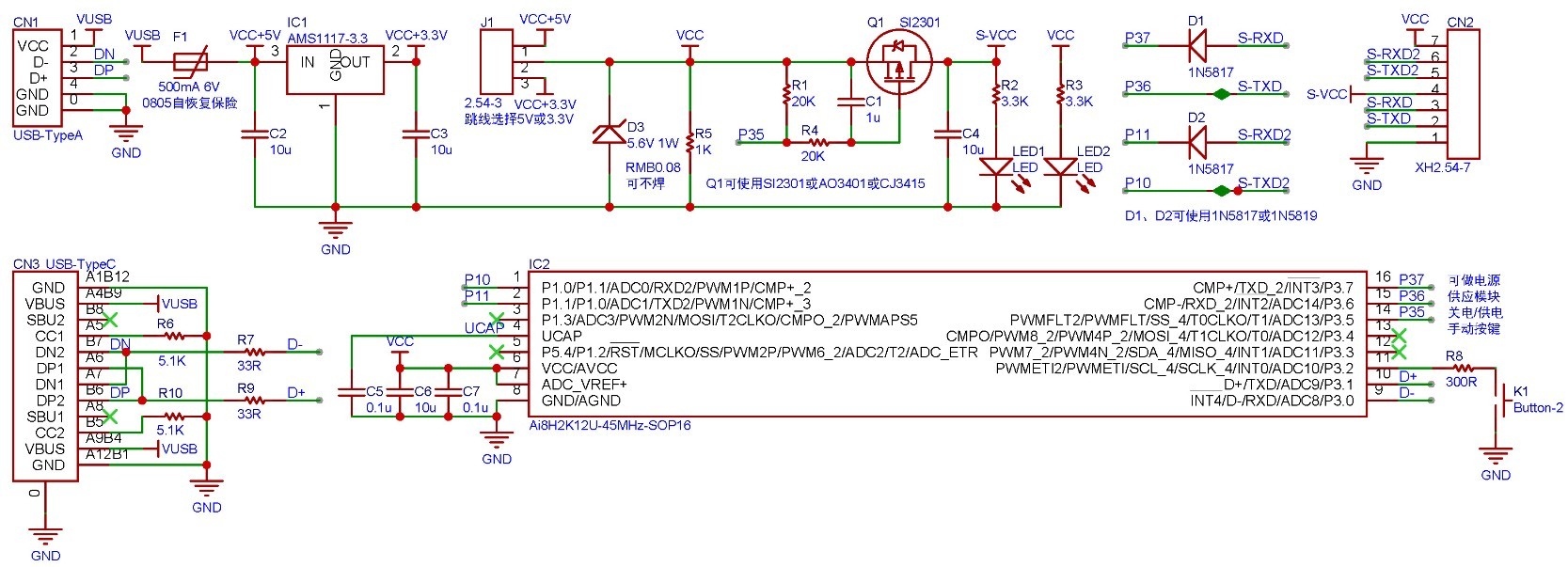

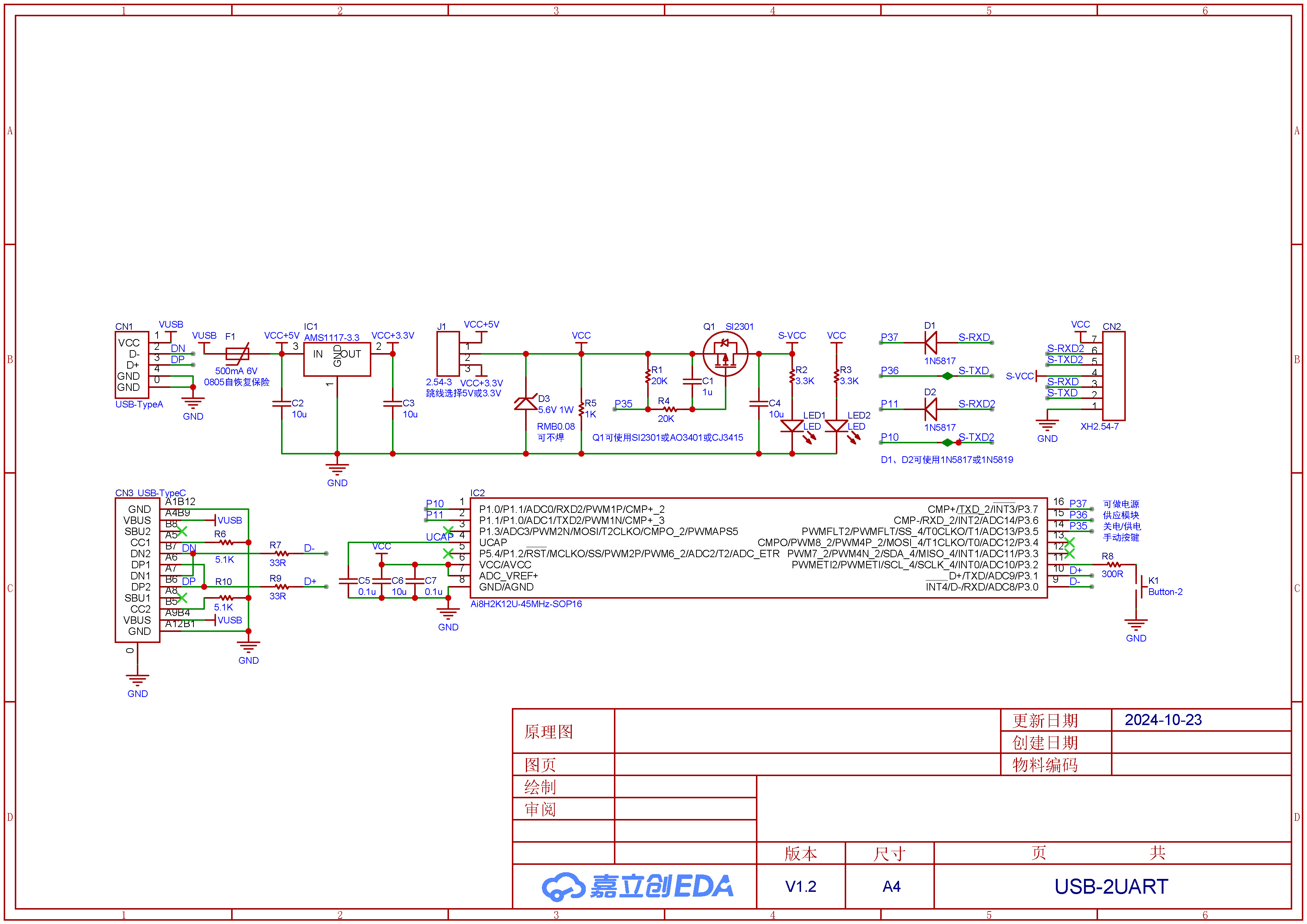

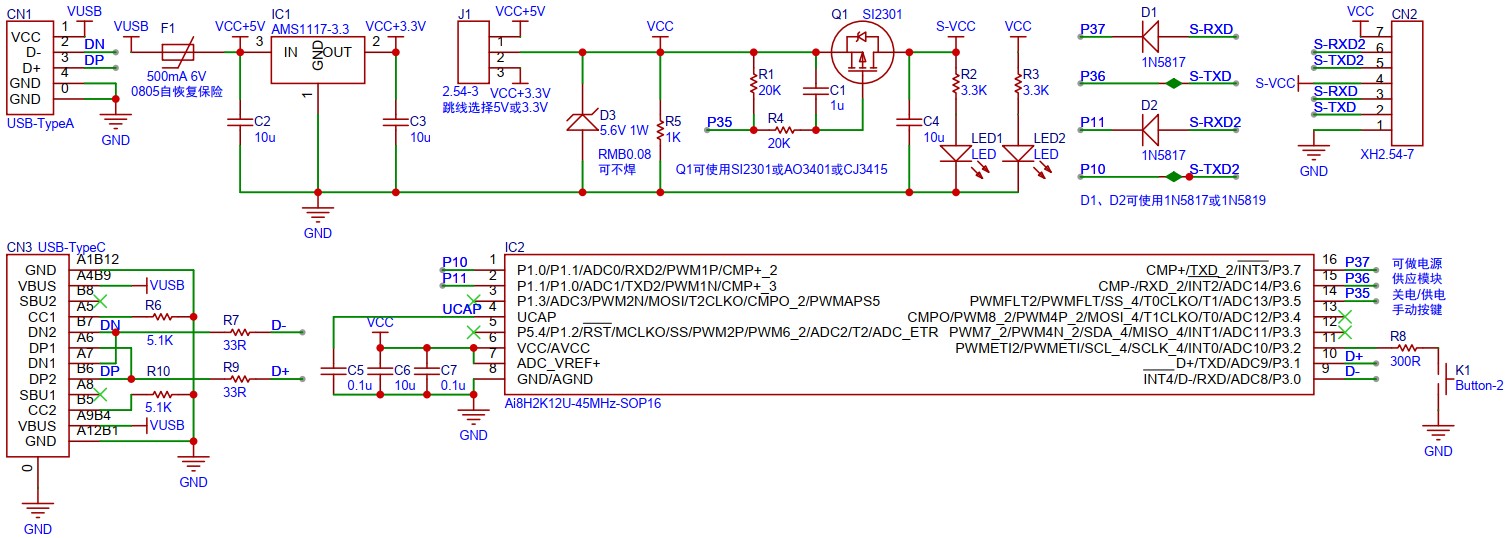

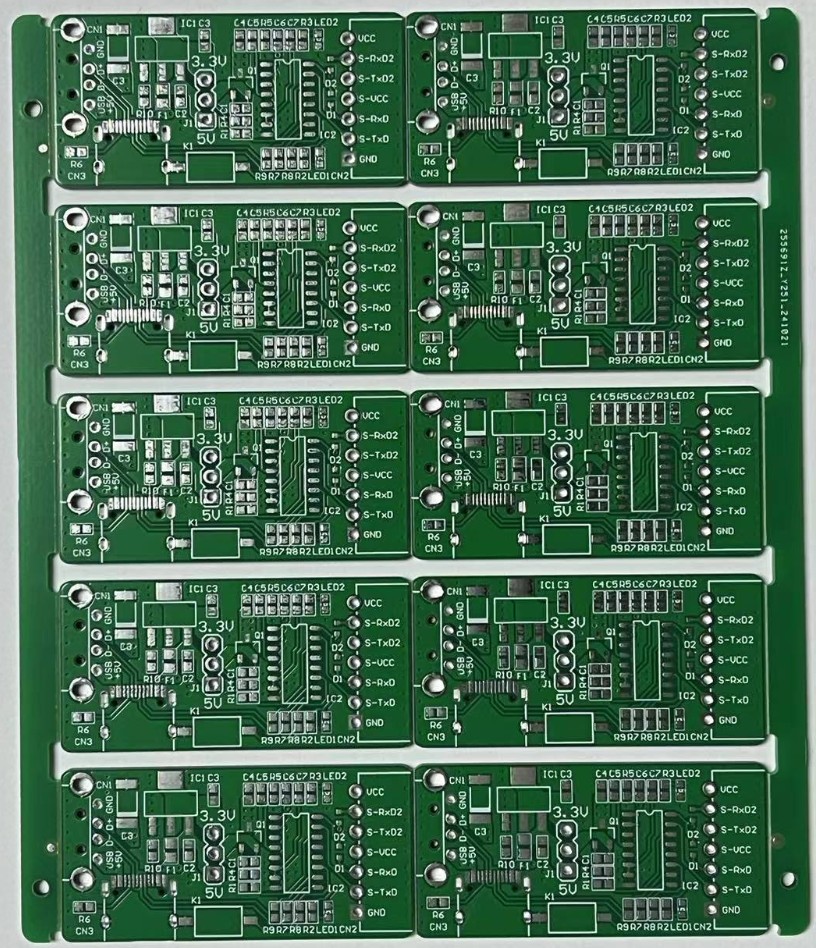

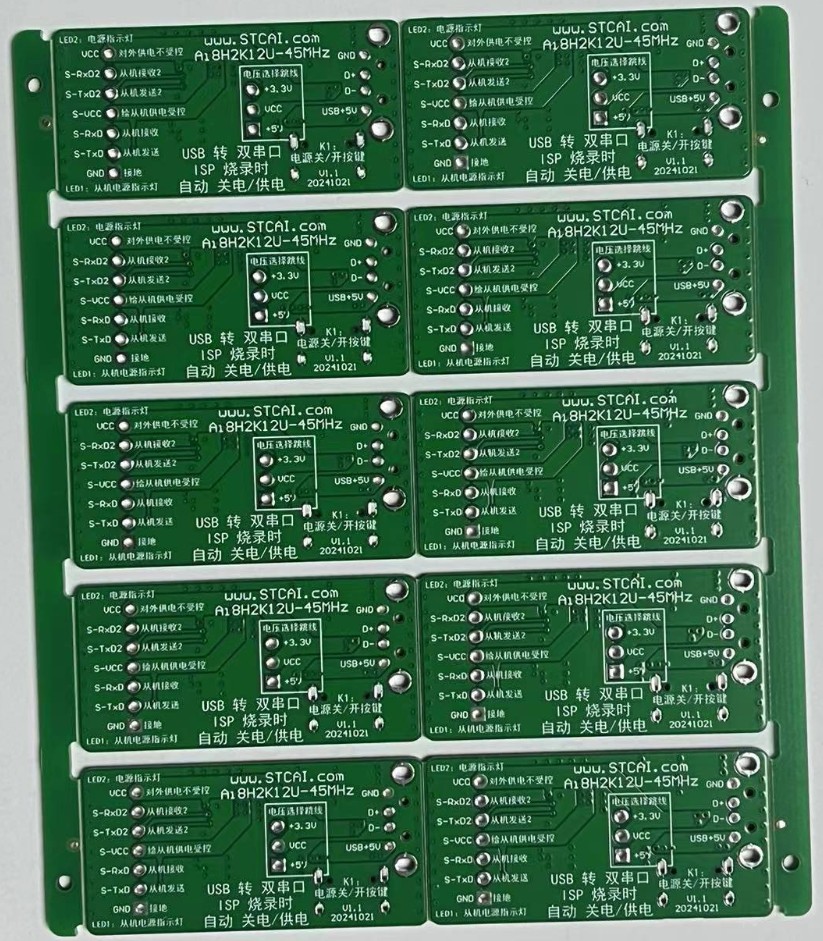

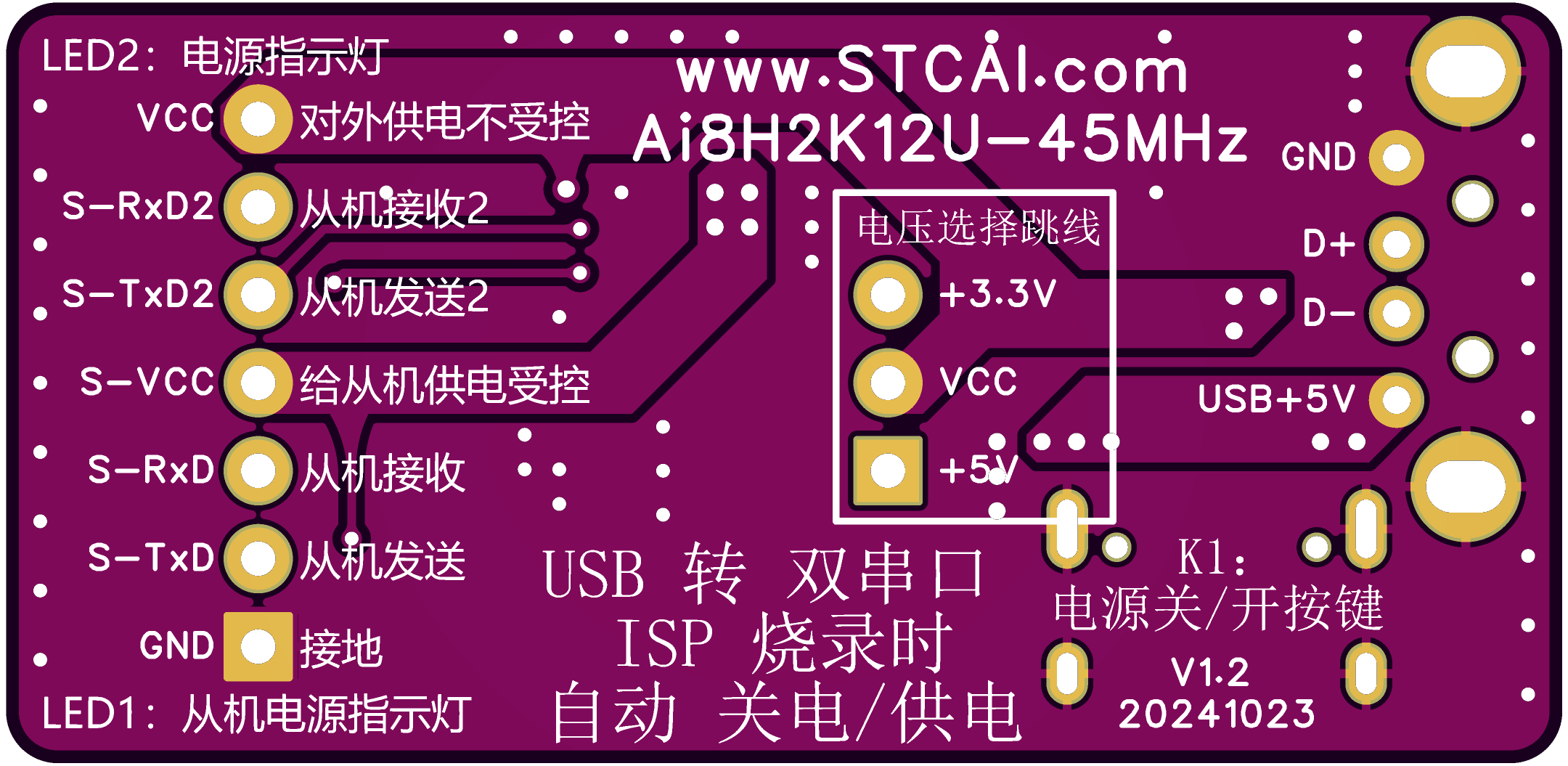

立创开源 SCH / PCB，可以自己去立创免费打样，V1.2-20241023：

（注：图片仅供参考，具体以实物为准）

已内置如下程序


但已出厂的程序，用【P3.2按键做的电源开关】是
===【按下停电，松开上电】

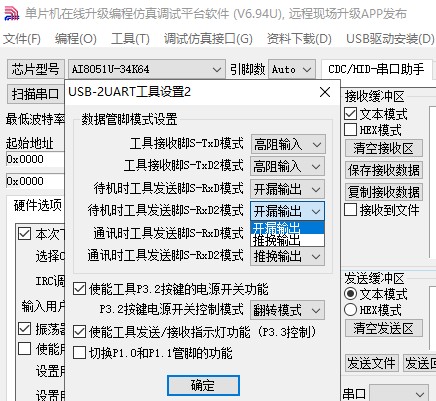

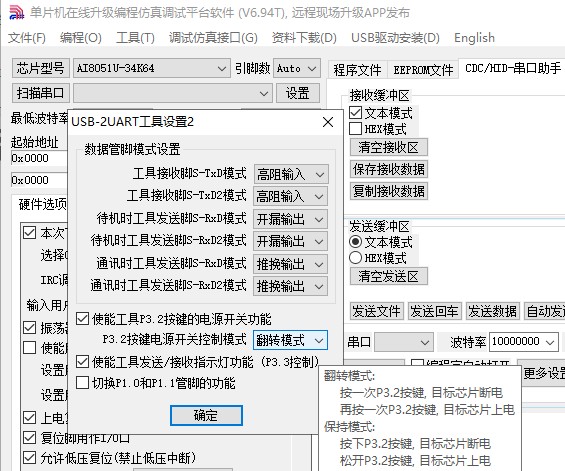

从AIapp-ISP-V6.94T开始，可以自己升级选择
翻转模式：
       按一次P3.2按键，给目标系统断电
       再按一次P3.2按键，给目标系统上电
       即：P3.2按键按下一次，
              电源 开/关 的状态取反一次
按断模式：
       按下P3.2按键，给目标系统断电
       松开P3.2按键，给目标系统上电

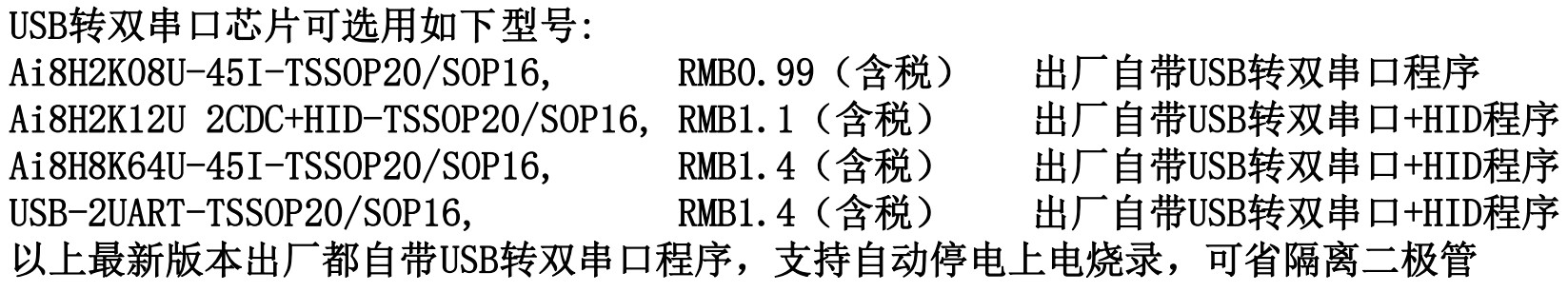

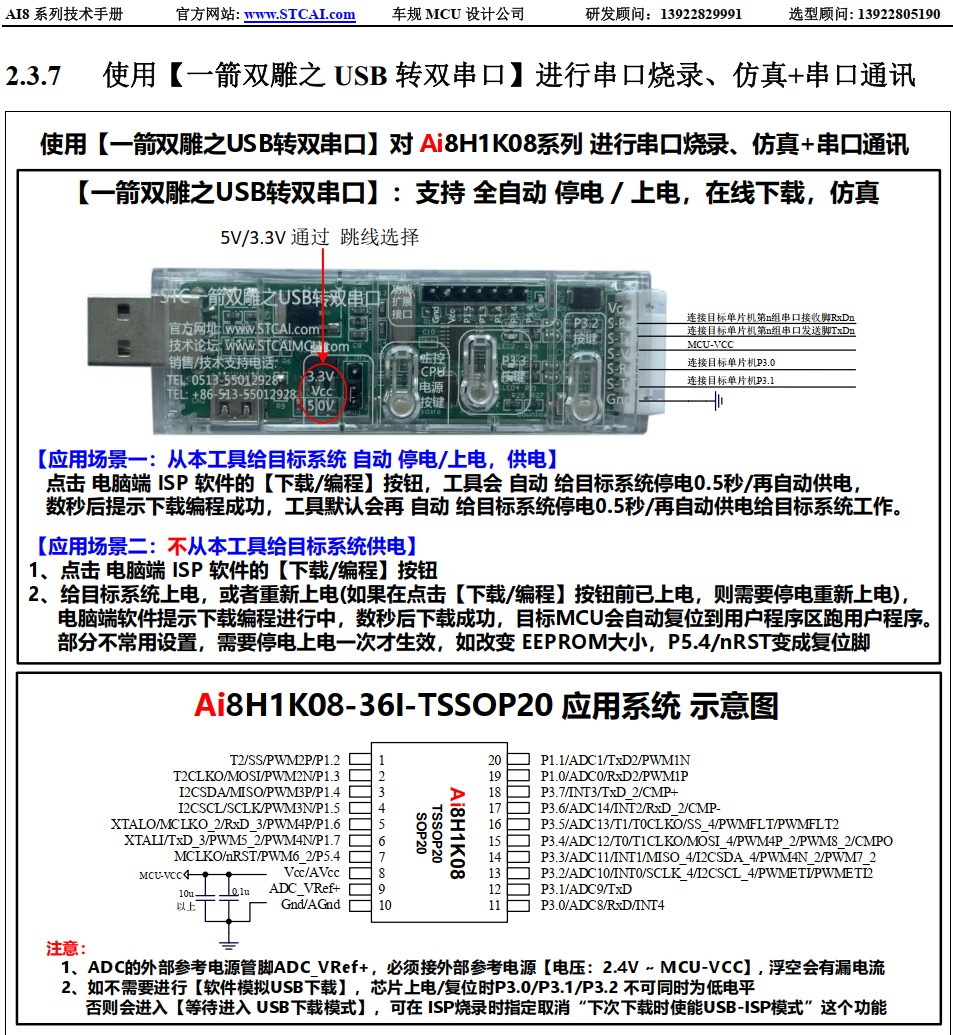

各种各样的 【USB转双串口】，【USB转单串口】

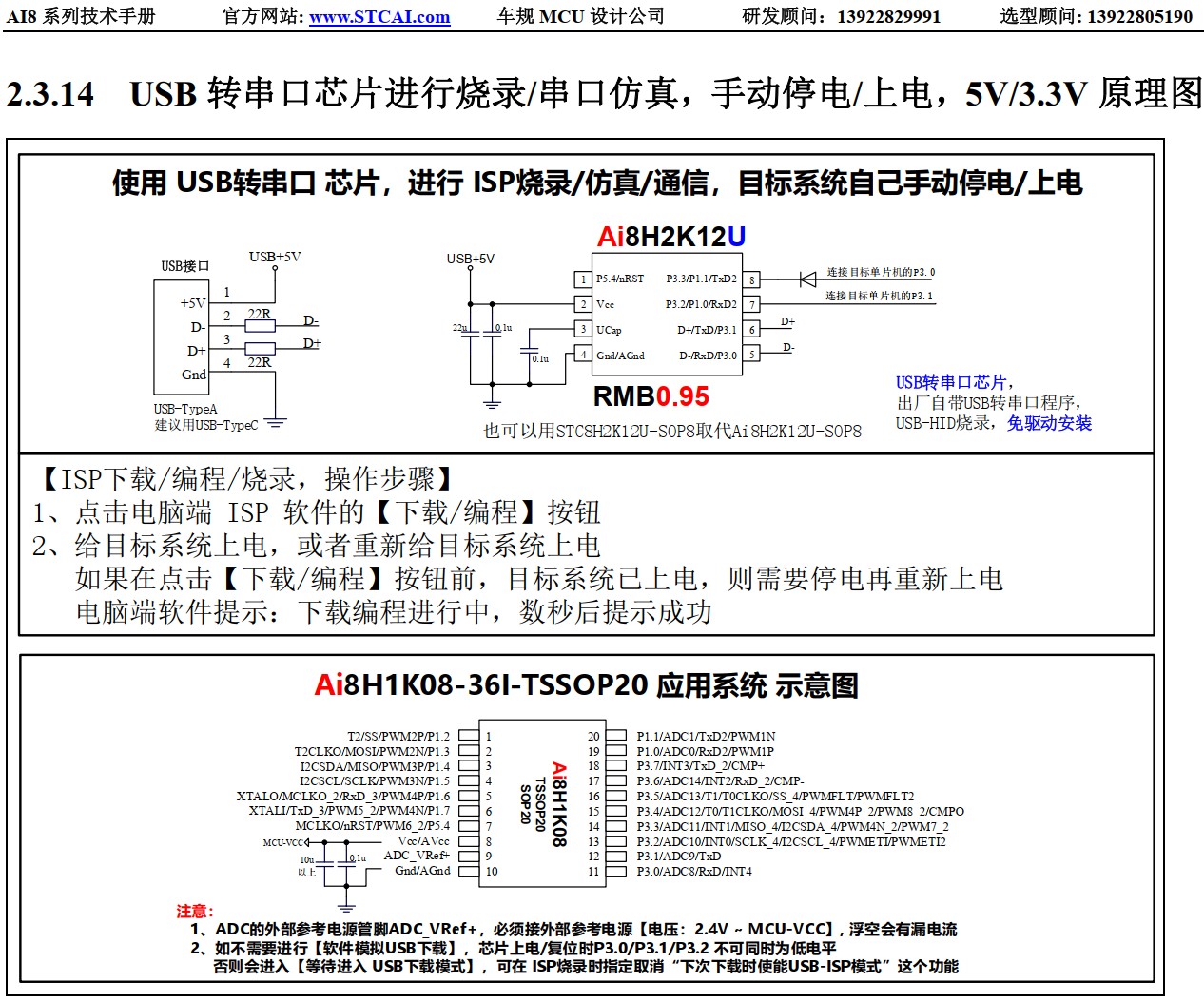

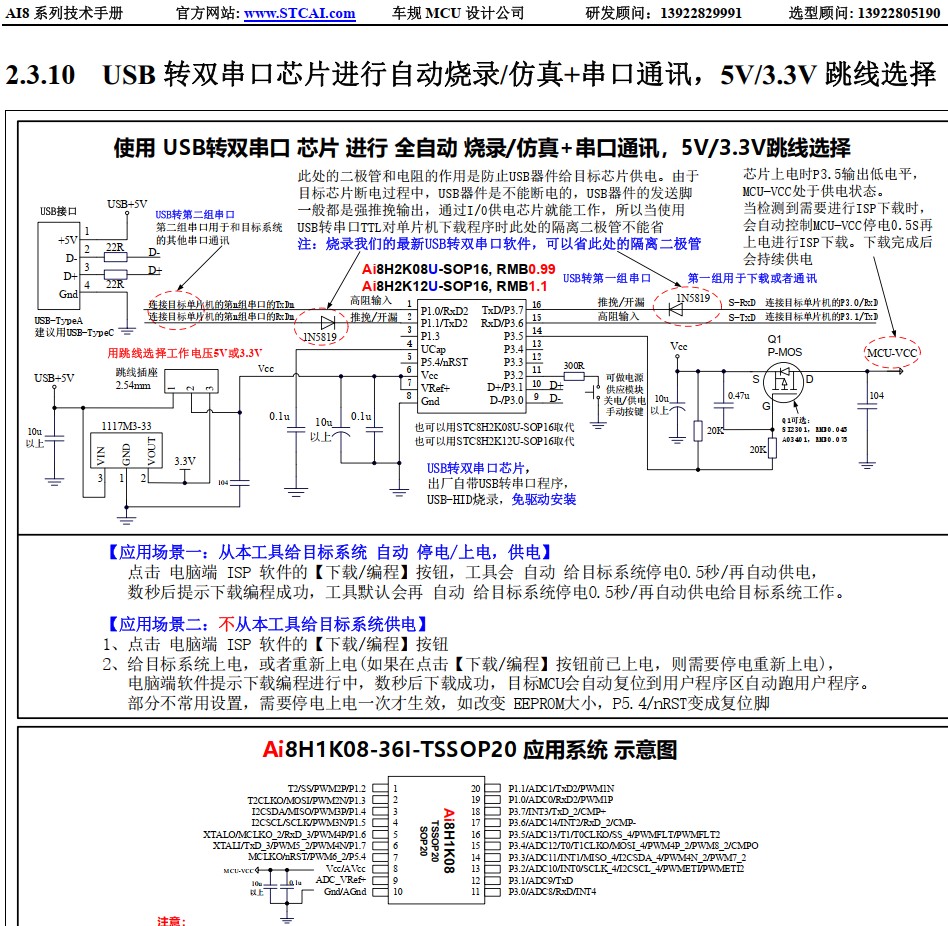

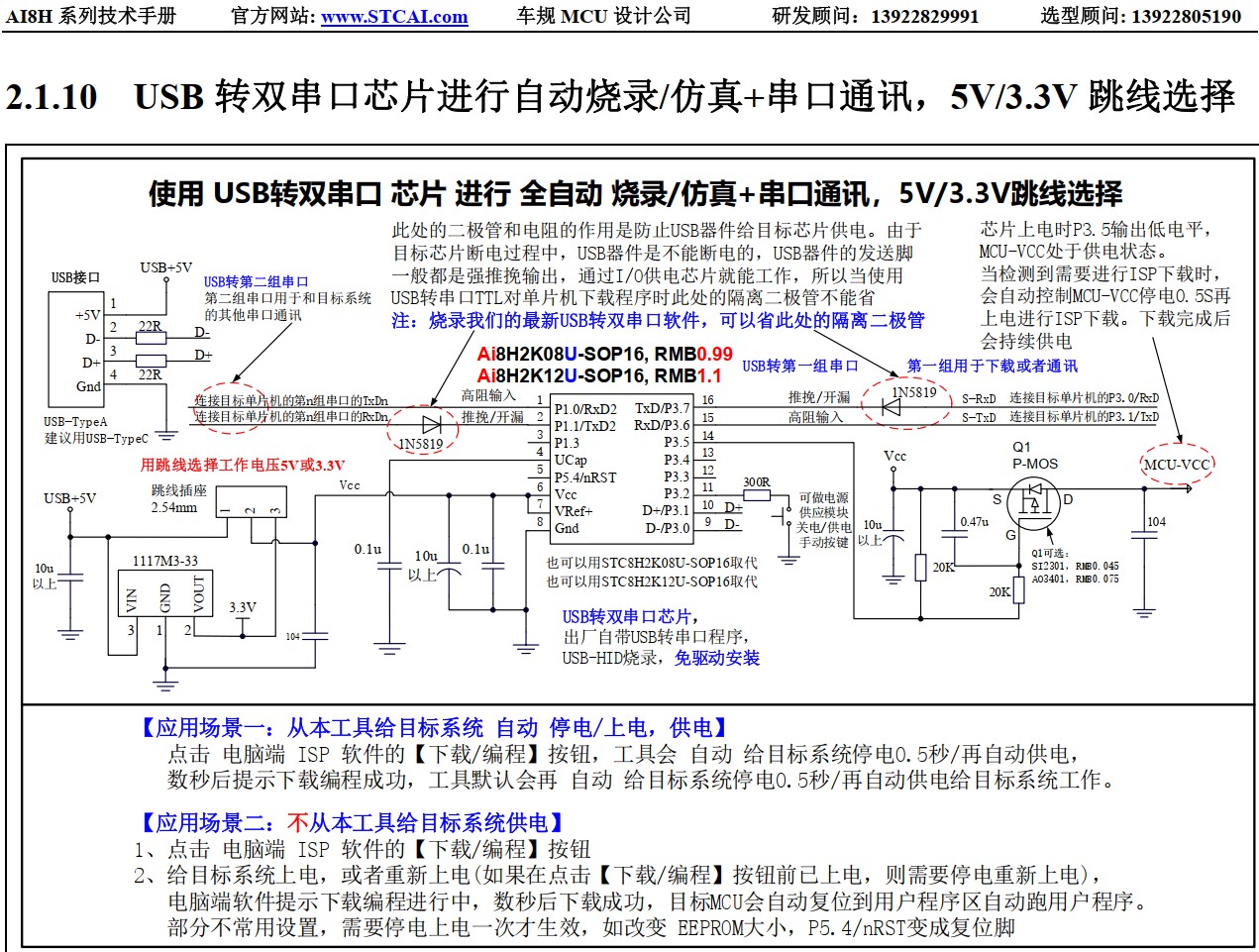

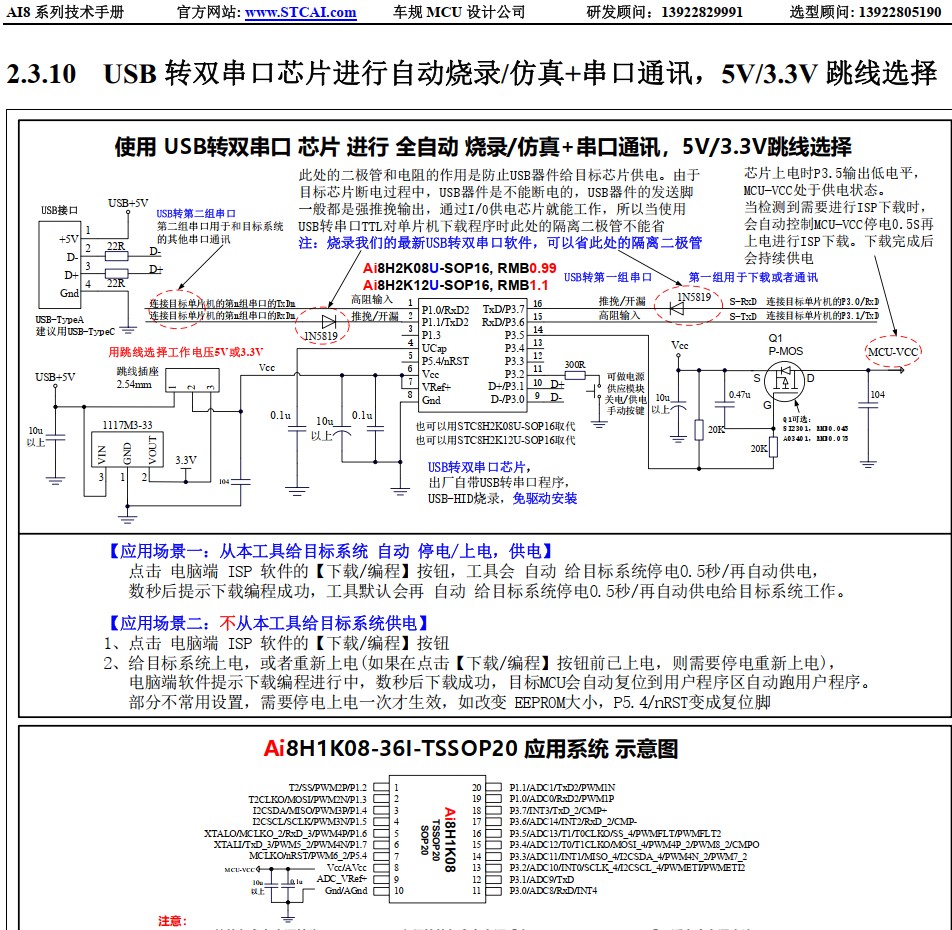

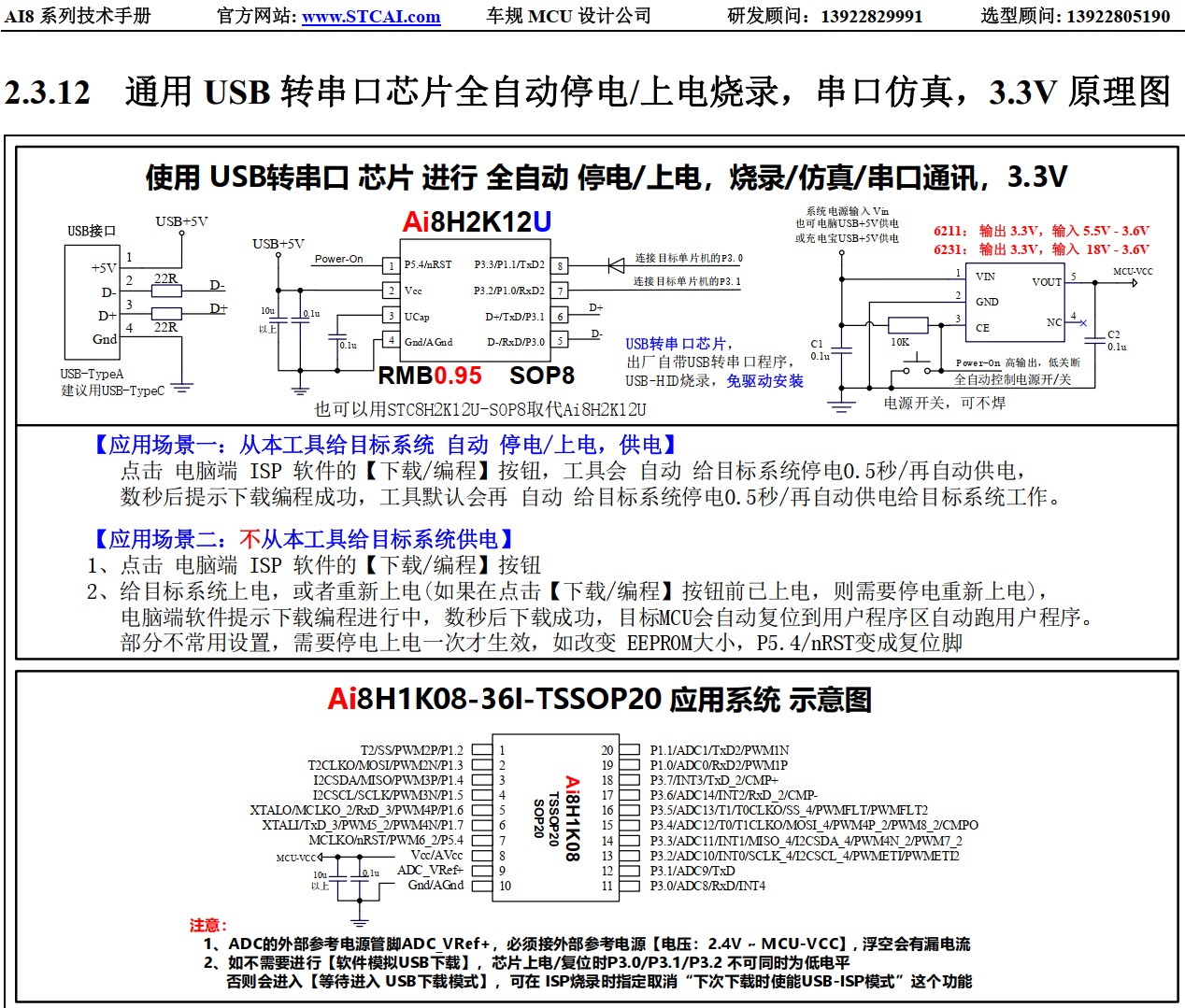

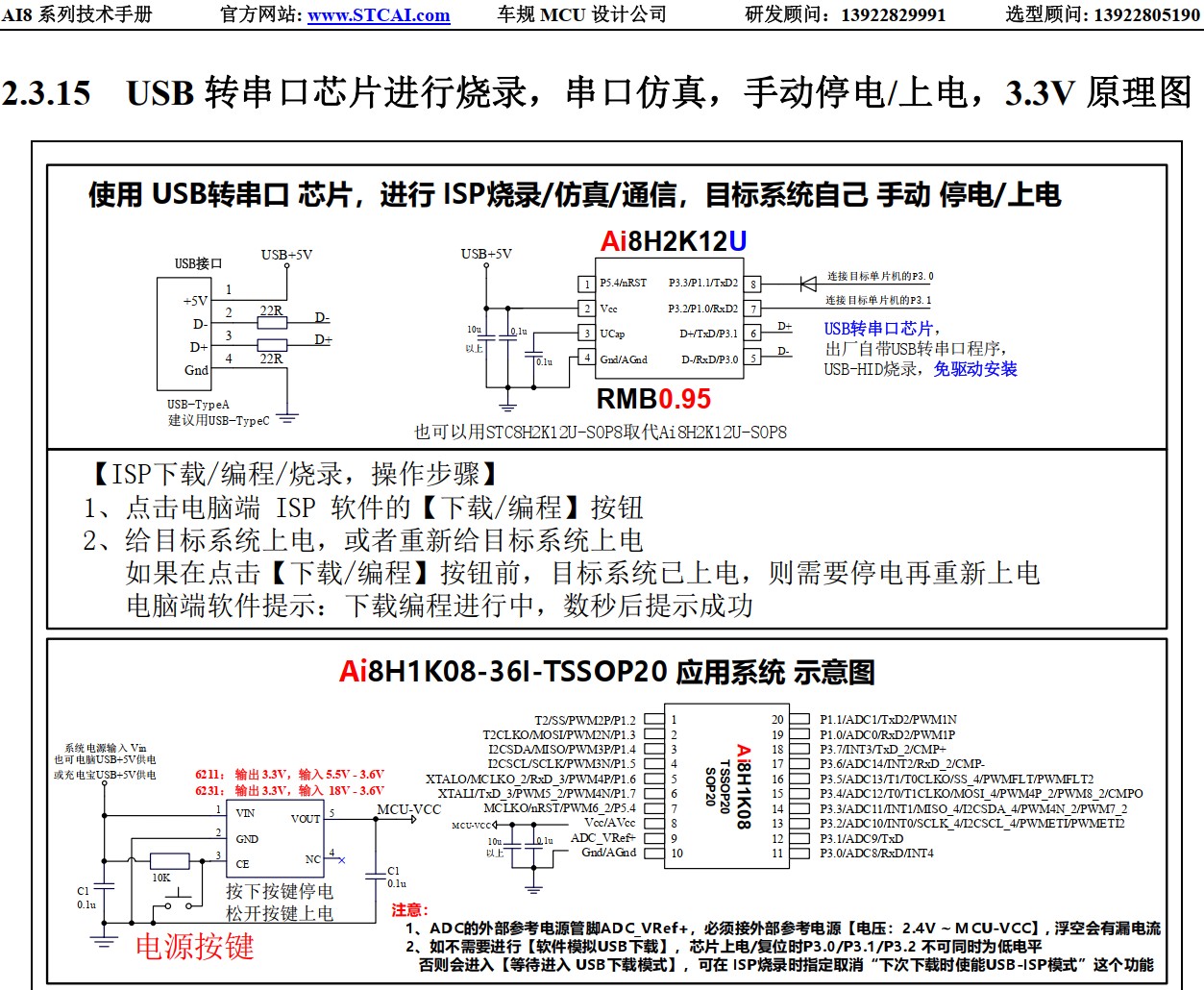

===下载/通信/仿真 示意 原理图


























USB转双串口，最高波特率支持 10Mbps
出厂自带USB转串口程序，免USB驱动安装

Ai8H2K12U-45MHz-SOP8, USB转串口，RMB0.95
Ai8H2K12U-45MHz-SOP16, USB转双串口，RMB1.1

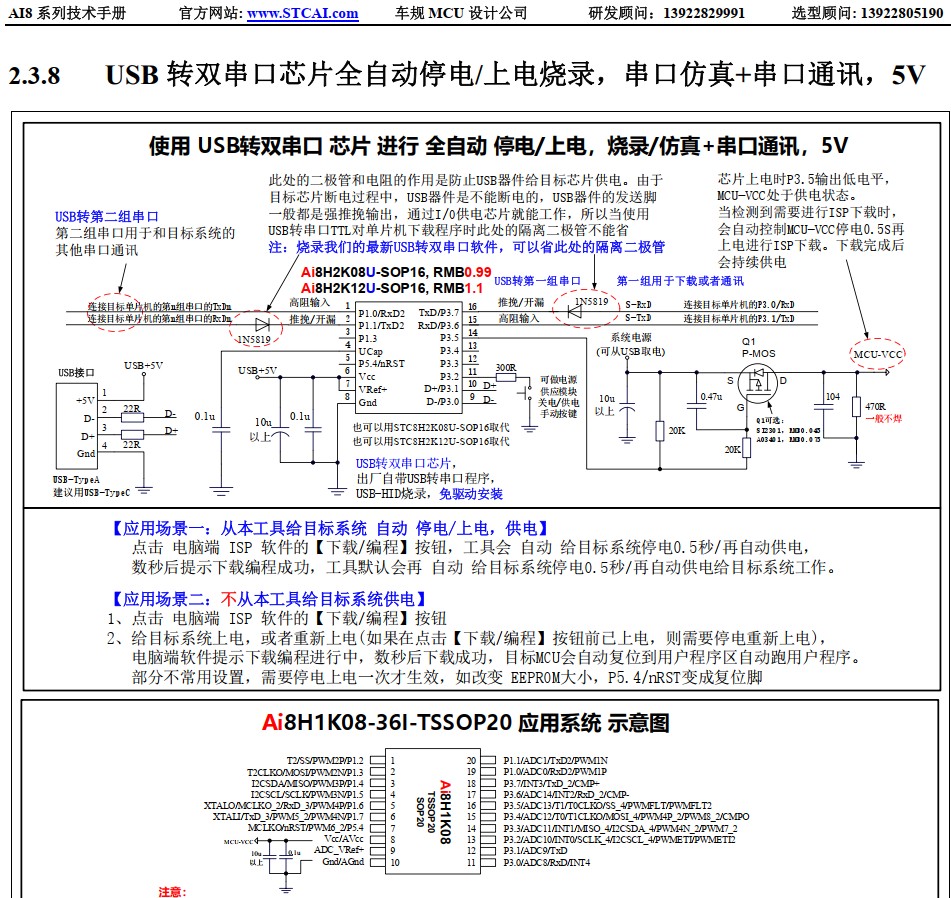

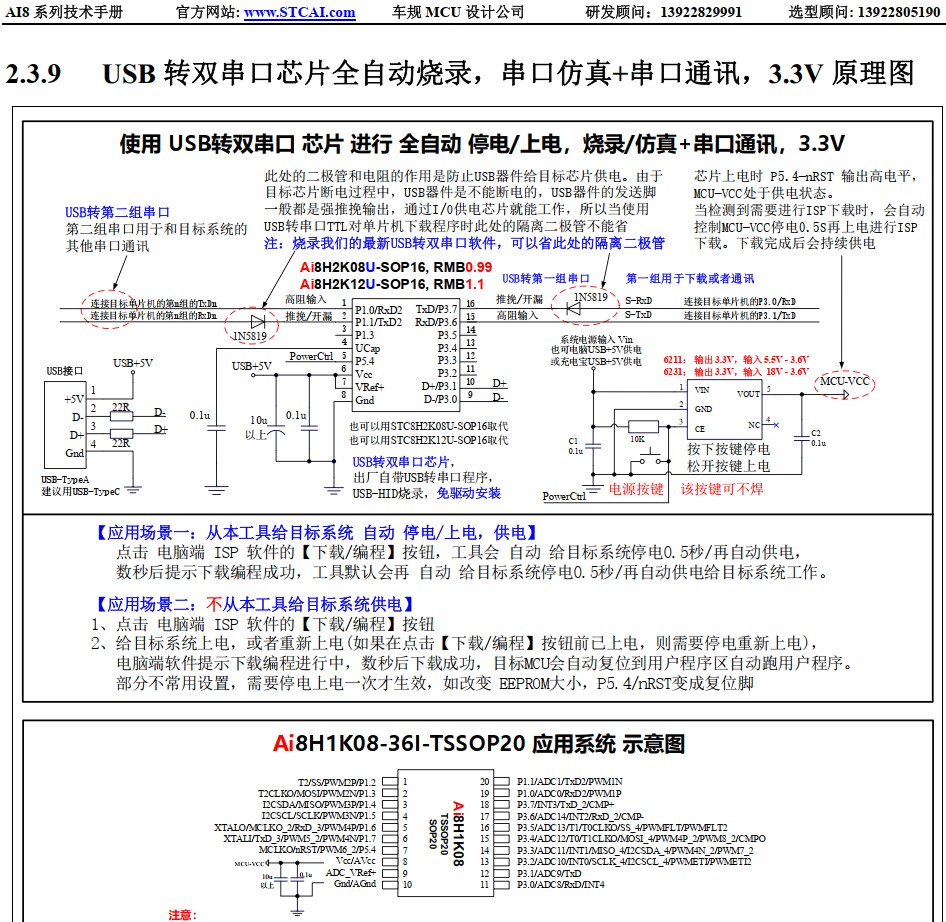

还可以控制电源自动关/开，全自动ISP下载烧录程序
P3.5是低电平导通供电，P5.4是高电平导通供电
为了省支持烧录用的隔离级管，
发送完成后默认发送脚被设置为开漏，对外锁存为一
===相当于高阻，对外无供电能力，能省1个隔离二极管

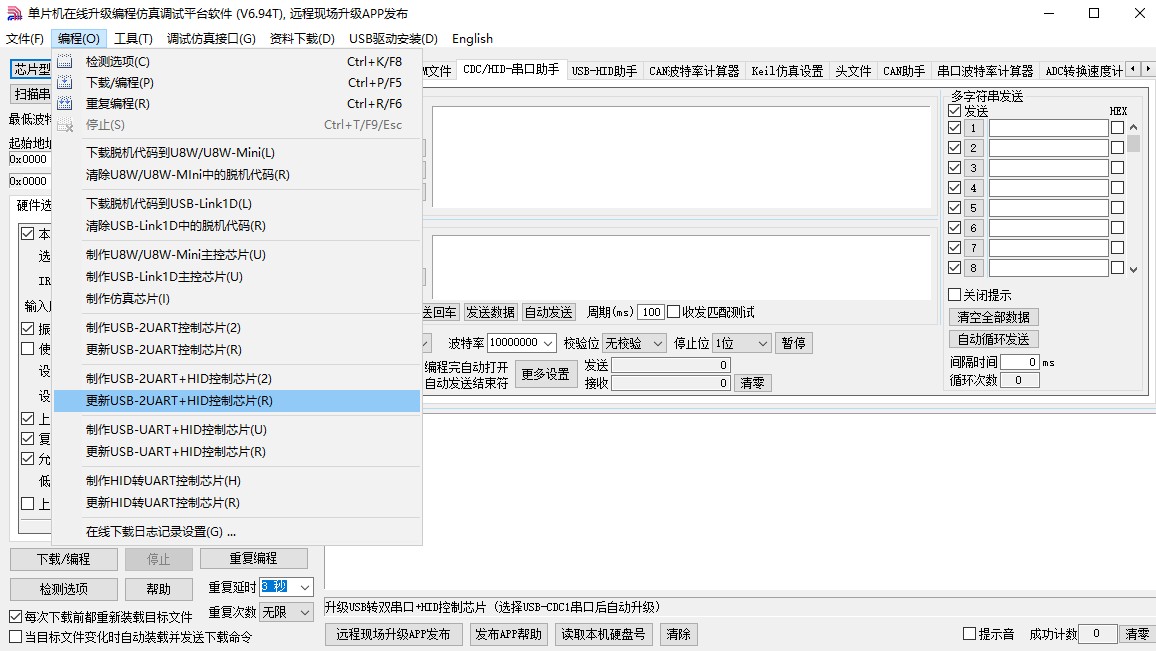

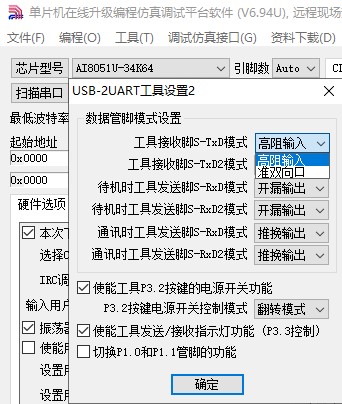

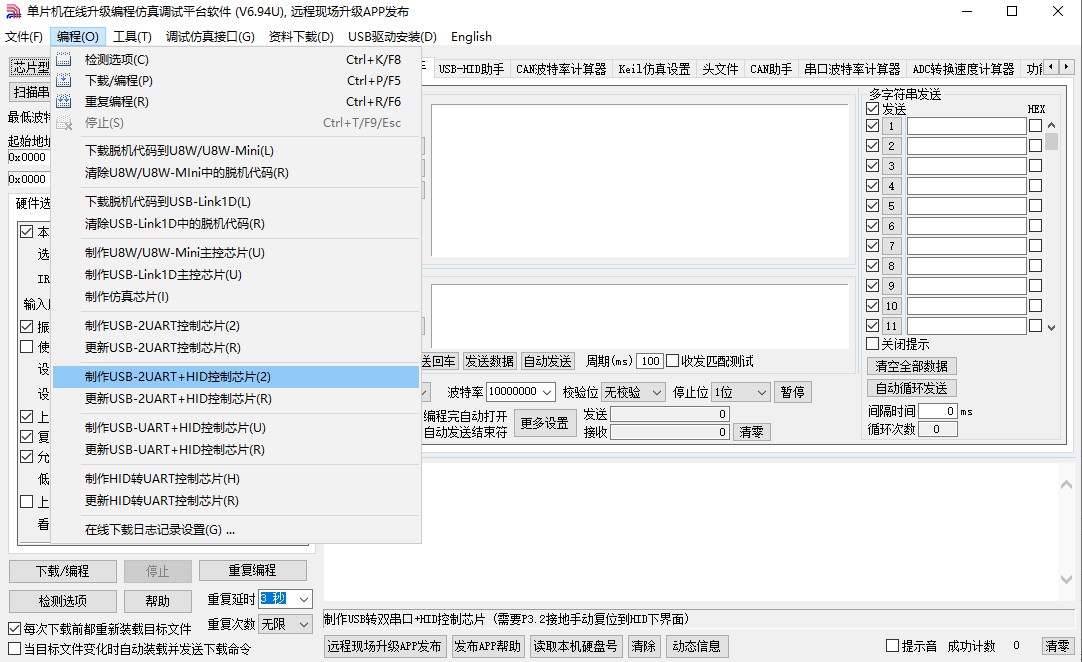

如何升级改设置，在 AIapp-ISP-V6.94U及以上版本软件中

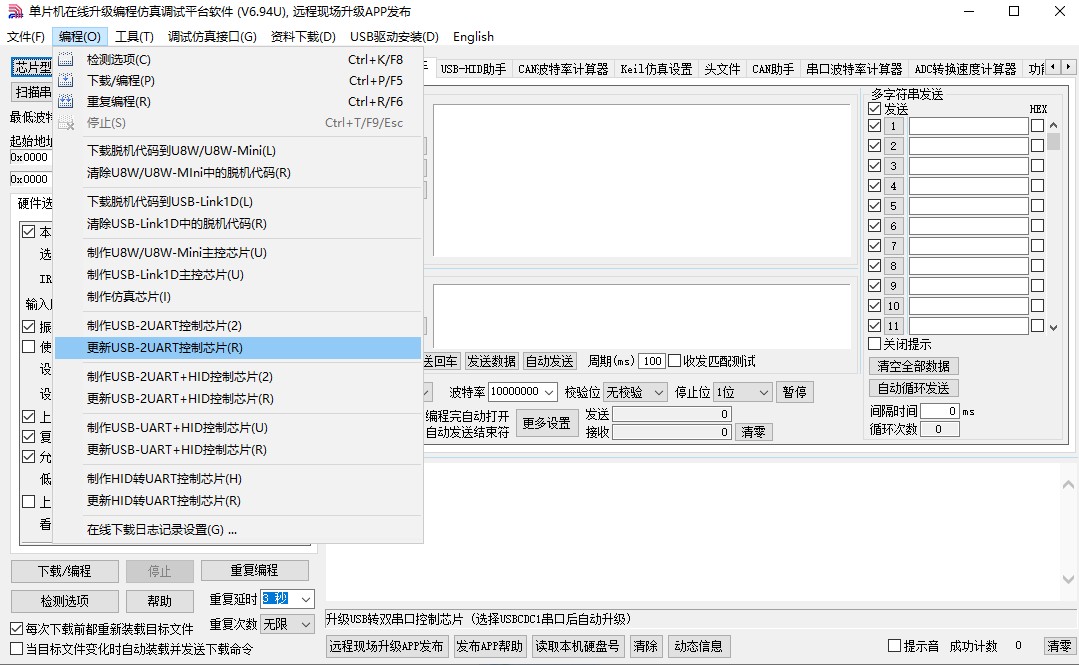

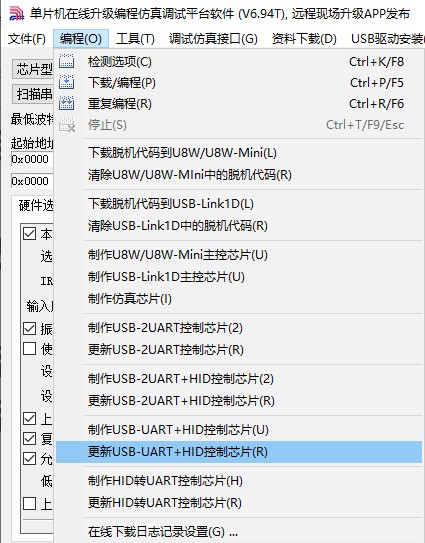

===选择  【编程】菜单 | 【更新 USB-2UART+HID控制芯片】

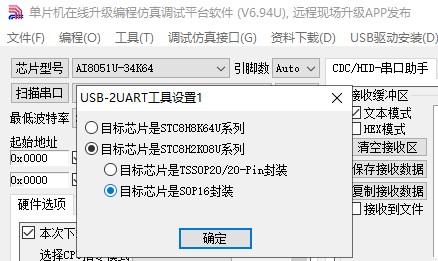

这些自己升级时都可以配置

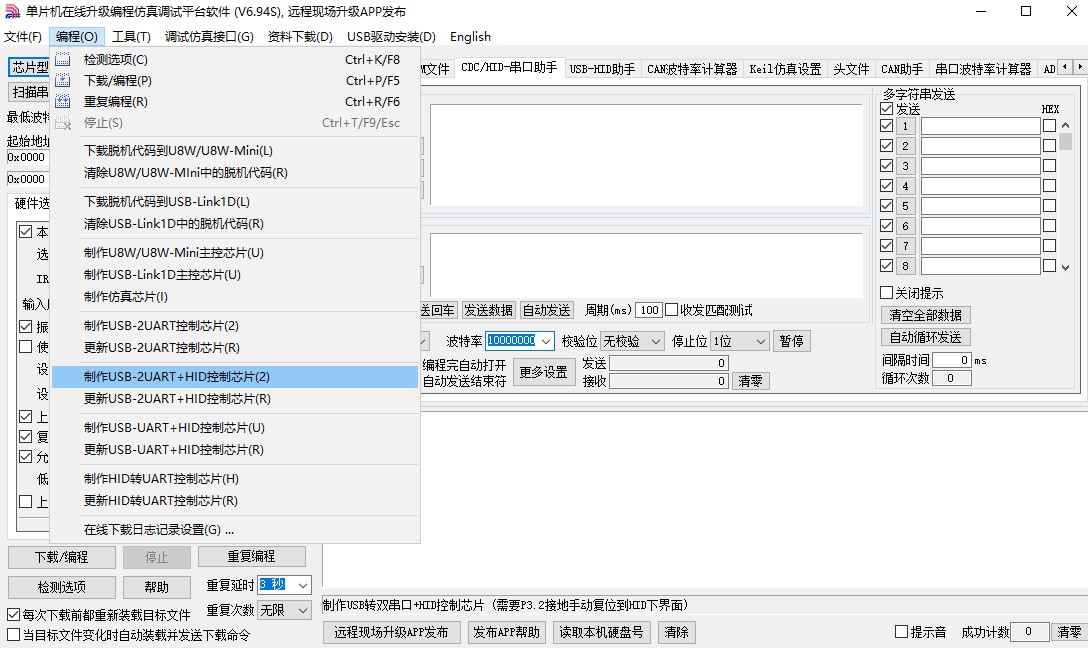

MCU中出厂已内置的：USB转双串口程序
也可在此【重新制作程序】，或【升级程序】


【USB转双串口】量产PCB/SCH开源, 芯片出厂自带USB程序
Ai8H2K12U-45MHz-SOP8，  USB 转 单串口，RMB 0.95
Ai8H2K12U-45MHz-SOP16，USB 转 双串口，RMB 1.1
USB插头支持：USB-TypeA、USB-TypeC
支持任意波特率，最高到 10Mbps，免驱动安装


免驱动安装
