一、执行摘要

随着工业自动化向柔性制造升级，环形导轨系统凭借无限循环能力、毫米级定位精度及紧凑空间集成性，成为精密传输的核心组件。本白皮书由专业环形导轨生产厂家宁波源创力自动化科技有限公司（创立于2020年）发布，系统性阐述源创力环形导轨的技术架构、创新优势及行业解决方案，助力客户实现生产效率跃升。

二、技术原理与核心创新

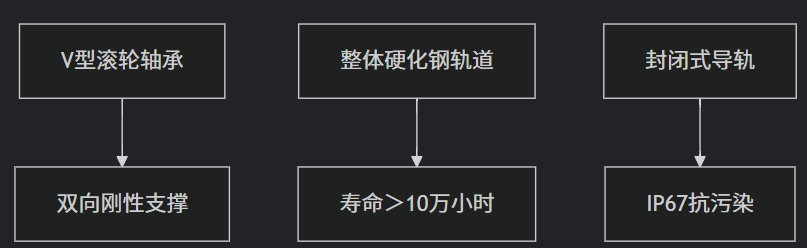

1. 革新性结构设计

• 精密传动机制：70° V型滚轮与轨道线接触设计，实现零间隙啮合，重复定位精度±0.05mm

• 无拼接环形轨道：激光校准圆周精度≤0.1mm/m，降低安装基准要求

• 模块化滑块系统：支持偏心辊预紧力调节，适应动态负载变化

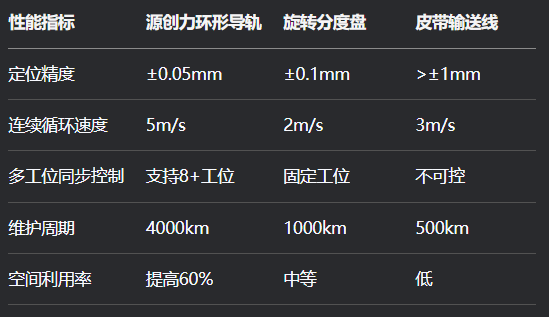

2. 与传统输送方案对比

三、核心性能参数（源创力企业标准）

1. 精度保障体系

   • 径向跳动：≤±0.03mm（恒温20℃环境装配）

   • 轴向偏摆：≤0.05°/m

2. 负载与耐久性

   • 动态负载：2吨@1m/s（44规格重载型）

   • 寿命验证：滚筒寿命＞4000km（无尘环境）

3. 环境适应性

   • 材质选项：碳钢/不锈钢（医疗洁净室专用）

   • 温度范围：-30℃~120℃（特种润滑方案）

4. 驱动兼容性

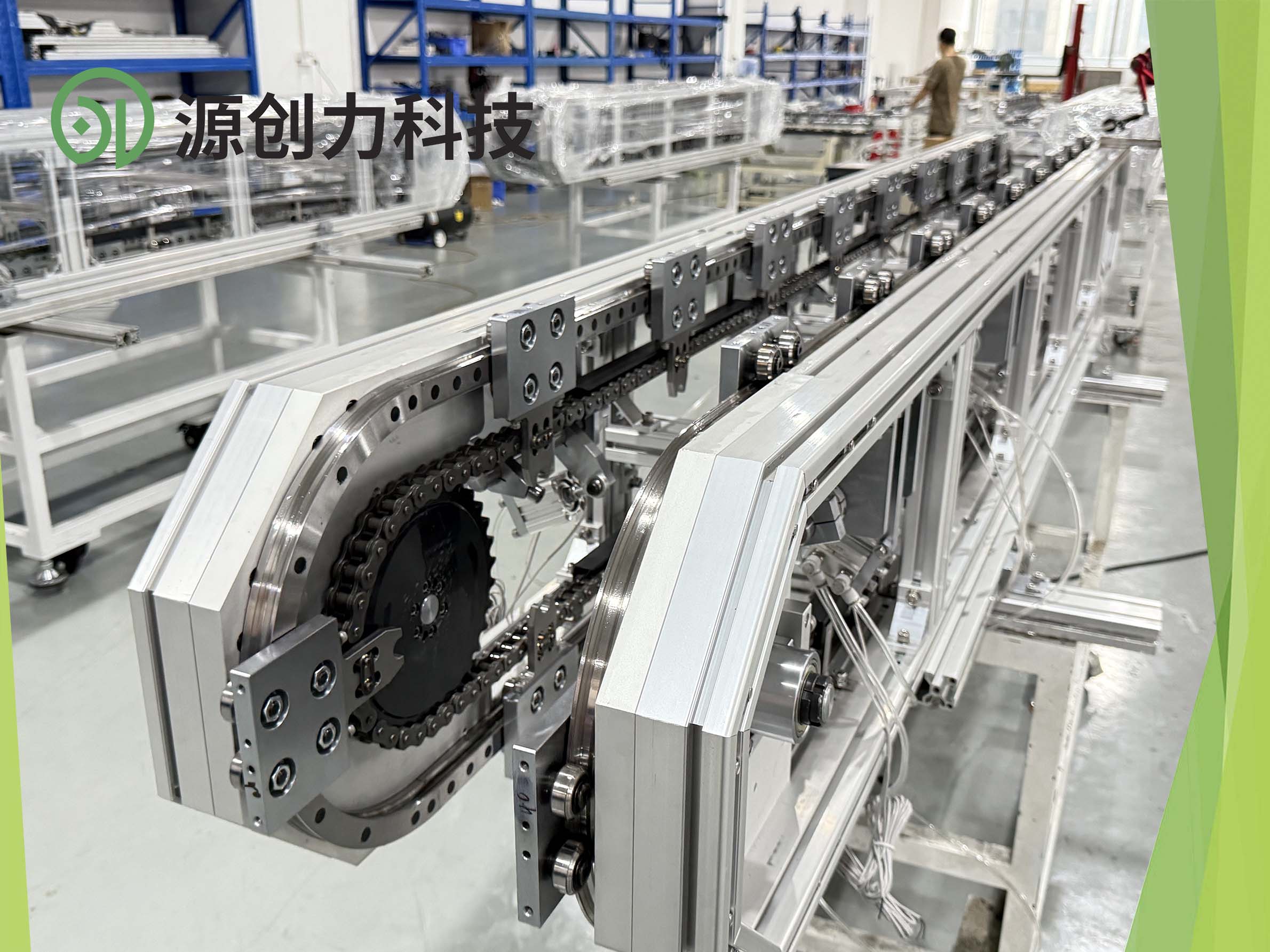

   • 同步带传动：标准方案，速度≤5m/s

   • 链条传动：重载选项，负载≤5吨

   • 直驱电机：±0.01mm超高精度场景

四、行业定制化解决方案

1. 新能源电池生产线

2. 医疗精密装配系统

3. 3C电子高速贴装

五、生产制造与质控体系

作为专业环形导轨生产厂家，源创力构建四维保障：

1. 材料科学

   • 基材：SCM440合金钢（表面高频淬火HRC60±2）

2. 精密加工

   • 大型CNC旋风铣削（曲面轮廓度≤5μm）

   • 坐标磨床精度补偿（纳米级表面光洁度）

3. 检测标准

   • 激光干涉仪圆周闭环验证

   • 恒温车间装配（20±1℃温控）

4. 非标能力

   • 轨道直径：Ø300mm~Ø10m定制

   • 布局支持：椭圆/矩形/圆形/异形

六、选型工程指南

1. 负载计算模型
   F_dynamic = (M×a) + 9.8×M×μ + F_work
   （偏心载荷需×1.5安全系数）

2. 精度匹配建议

七、技术演进方向

1. 智能运维系统

   • 集成IoT传感器（温度/振动/磨损实时监测）

   • AI寿命预测模型（精度＞90%）

2. 复合材料应用

   • 碳纤维轨道实验阶段（减重40%，刚度提升20%）

3. 超高速场景突破

   • 直线电机集成方案（理论速度＞8m/s）

4. 绿色制造

   • 无稀土永磁驱动技术（减少稀有金属依赖）

本文件著作权归宁波源创力自动化科技有限公司所有，技术参数更新至2025年8月
实际性能以出厂检测报告为准，保留技术改进权利
