Ai8051U 实现USB全双工声卡，同时 录音/放 音，重磅开源
===可作为 腾讯会议, 微信通话，外置USB声卡
本例程使用“Ai8051U大学计划实验箱V1.2”验证
USB接口，外置USB声卡，无需安装驱动，话筒输入，线路输出、耳机输出
MCU主控：Ai8051U-34K64-LQFP48，RMB2.3, 运行频率36.864MHz
USB接口： USB-TypeA 或 USB-TypeC 接口，
用于USB下载/通信、USB传输音频 / 通用USB外置声卡
工作电源： 整个系统工作于3.3V，
USB接口的5V电源输入经过ME6231C33输出3.3V给系统供电
I2S接口： 接CODEC芯片TLV320AIC23B，RMB2.49, 用于I2S接口输出立体声
由于 Ai8051U 只有一个I2S接口，所以I2S的线路输入/话筒输入的数据未用
录音使用的是 Ai8051U 内部的 12位-ADC 来录音的
耳机音量： 行列键6--音量增大，键7--音量变小，音量最大为80，最小为0，开机默认60
耳机输出：3.5立体声音频插座，插接阻抗为16~64欧姆耳机，
音量由 行列键盘 6、7键 控制
线路输出：3.5立体声音频插座，无音量控制。
耳机/线路输出音频格式： 48KHz采样，立体声16bit数据
话筒输入：板载咪头和放大电路，
使用 Ai8051U 内置12位高线性低噪声ADC采样声音来录音，并通过USB上传，
采样率32KHz。

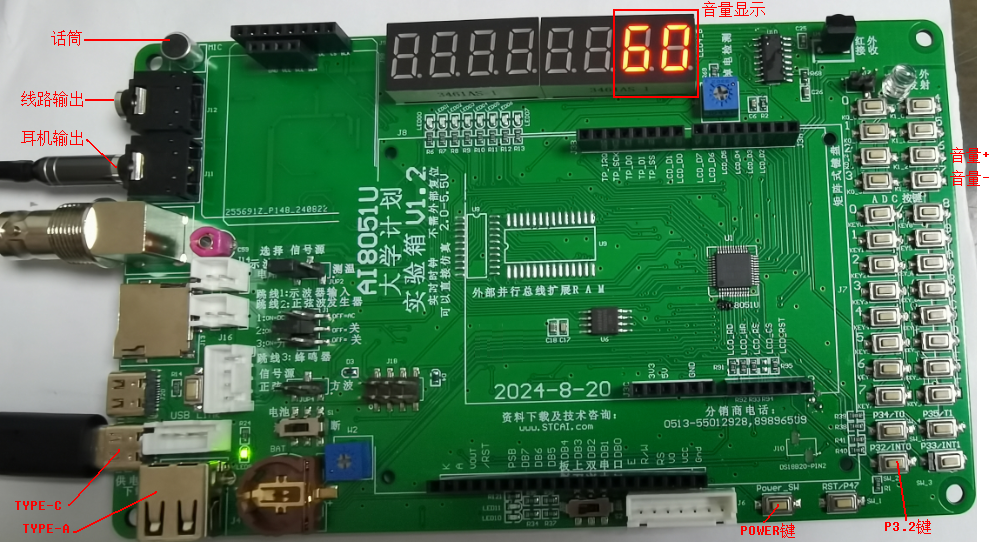

Ai8051U大学计划实验箱V1.2 验证图：
将程序下载到实验箱，
即可实现USB双工声卡，话筒数据上传和耳机数据下传各自独立，
互不干扰！
声卡可以用于听音乐、录音、腾讯会议、微信音频等等。

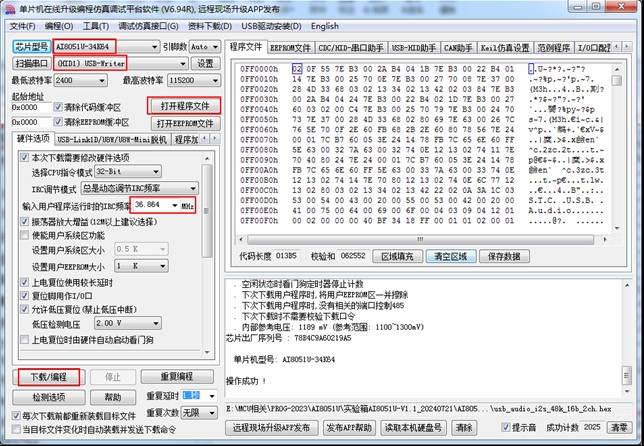

程序下载程序方法：
打开下载软件，打开OBJ里的HEX文件，选择内部主频36.864MHz。
用USB数据线连接到电脑，
按下开关SW2（P3.2）键，再按下POWER键停电，松开POWER键上电，
一秒左右电脑识别到（HID1）USB Writer，这时就可以放开 SW2，
则已经准备好USB下载，点击“下载/编程”按钮，即可下载。
下载完成后，就可以直接播放音乐了。
Ai8051U 实现USB全双工声卡，同时 录音/放 音，重磅开源
===可作为 腾讯会议, 微信通话，外置USB声卡
本例程使用“Ai8051U大学计划实验箱V1.2”验证
USB接口，外置USB声卡，无需安装驱动，话筒输入，线路输出、耳机输出
MCU主控：Ai8051U-34K64-LQFP48，RMB2.3, 运行频率36.864MHz
USB接口： USB-TypeA 或 USB-TypeC 接口，
用于USB下载/通信、USB传输音频 / 通用USB外置声卡
工作电源： 整个系统工作于3.3V，
USB接口的5V电源输入经过ME6231C33输出3.3V给系统供电
I2S接口： 接CODEC芯片TLV320AIC23B，RMB2.49, 用于I2S接口输出立体声
由于 Ai8051U 只有一个I2S接口，所以I2S的线路输入/话筒输入的数据未用
录音使用的是 Ai8051U 内部的 12位-ADC 来录音的
耳机音量： 行列键6--音量增大，键7--音量变小，音量最大为80，最小为0，开机默认60
耳机输出：3.5立体声音频插座，插接阻抗为16~64欧姆耳机，
音量由 行列键盘 6、7键 控制
线路输出：3.5立体声音频插座，无音量控制。
耳机/线路输出音频格式： 48KHz采样，立体声16bit数据
话筒输入：板载咪头和放大电路，
使用 Ai8051U 内置12位高线性低噪声ADC采样声音来录音，并通过USB上传，
采样率32KHz。
Ai8051U大学计划实验箱V1.2 验证图：
将程序下载到实验箱，
即可实现USB双工声卡，话筒数据上传和耳机数据下传各自独立，
互不干扰！
声卡可以用于听音乐、录音、腾讯会议、微信音频等等。
程序下载程序方法：
打开下载软件，打开OBJ里的HEX文件，选择内部主频36.864MHz。
用USB数据线连接到电脑，
按下开关SW2（P3.2）键，再按下POWER键停电，松开POWER键上电，
一秒左右电脑识别到（HID1）USB Writer，这时就可以放开 SW2，
则已经准备好USB下载，点击“下载/编程”按钮，即可下载。
下载完成后，就可以直接播放音乐了。
Ai8051U实验箱实现 USB声卡
=== 顶楼USB声卡是全新的程序支持全双工，录音，放音
2024/10/14刚调通
本层的程序是旧的程序，没顶楼的强大
=== TF卡 音频播放器，小SD卡 音频播放器，CD音源
===32位8051，I2S, 重磅开源
TF卡/小SD卡，32G字节是RMB20元，CD音频 3200分钟
本例程使用“Ai8051U实验箱V1.1”验证。
通用USB外置声卡，无需安装驱动，线路、耳机输出。
MCU主控：Ai8051U-34K64-QFP48，运行频率36.864MHz。
USB接口： USB TYPE-A或TYPE-C接口，用于USB下载、USB传输音频（通用USB外置声卡）。
工作电源： USB接口的5V电源输入经过ME6231C33输出3.3V给电路供电，整个电路工作于3.3V
I2S接口： 接CODEC芯片TLV320AIC23B用于I2S接口输出立体声。
由于Ai8051U系列只有一个I2S接口，所以I2S的线路输入/话筒输入的数据未用。
耳机音量： 行列键6--音量增大，键7--音量变小，音量最大为80，最小为0，开机默认60。
耳机输出：3.5立体声音频插座，插接阻抗为16~64欧姆耳机，音量由行列键盘6、7键控制。
线路输出：3.5立体声音频插座，无音量控制。
音频格式： 48KHz采样，立体声16bit数据。

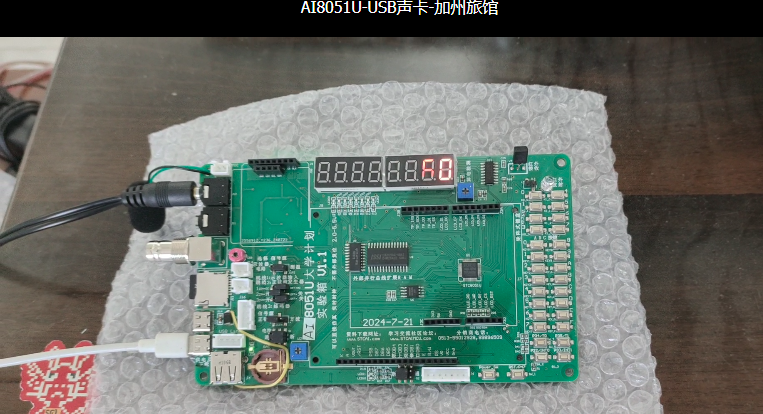

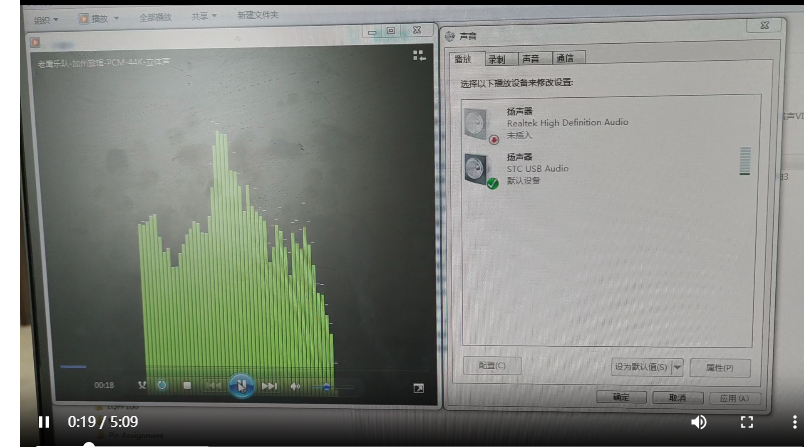

演示
Ai8051U实验箱实现 USB声卡
=== TF卡 音频播放器，小SD卡 音频播放器，CD音源
===32位8051，I2S, 重磅开源
TF卡/小SD卡，32G字节是RMB20元，CD音频 3200分钟
TF卡/小SD卡，32G字节是RMB20元，CD音频 3200分钟
下载程序方法：
打开下载软件，打开OBJ里的HEX文件，选择内部主频36.864MHz。
用USB数据线链接电脑，持续按着开关SW2（P3.2）键，短一下POWER键并放开，
一秒左右电脑识别到（HID1）USB Writer，放开SW2，则已经准备好USB下载，
点击“下载/编程”按钮，即可下载。下载完成后，就可以直接播放音乐了
