从单一功能到全面赋能，DVP AirCAMERA _1020摄像头小板配件板的技术演进之路，折射出智能硬件开发的趋势。它通过不断突破尺寸、性能与开发的边界，为开发者提供了更广阔的创作空间。解码这一历程，将助你在项目中抢占先机！

AirCAMERA_1020——DVP接口的DVP摄像头小板+100万像素DVP摄像头的配件板。搭配Air8101核心板，可实现100万像素拍照+HTTP上传照片+电脑浏览器查看照片等功能。

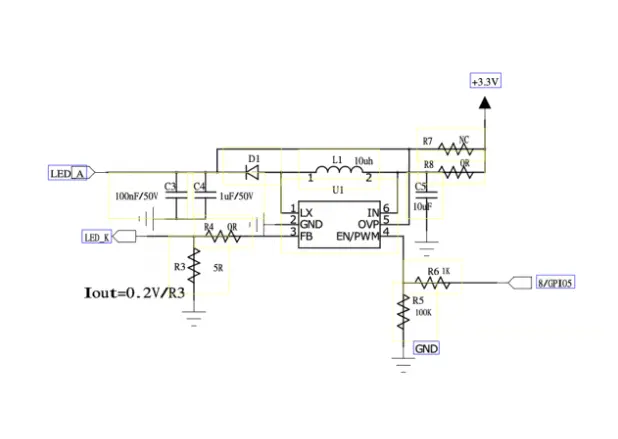

原理图与PCB、示例源码、摄像头电路参考设计等文件已全部开放，可按需下载最新资料。

最新资料下载：https://docs.openluat.com/accessory/AirCAMERA_1020/

一、硬件接线方式

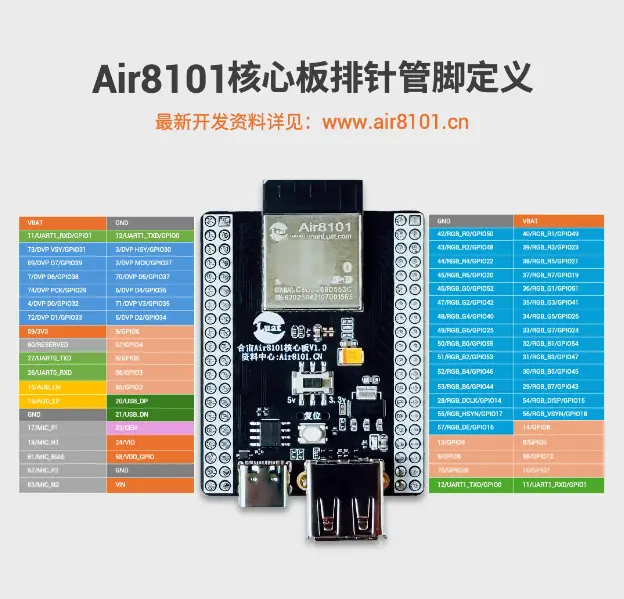

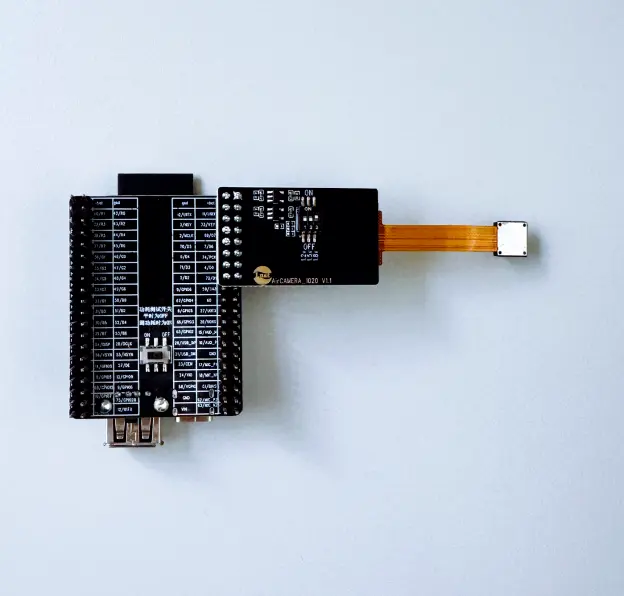

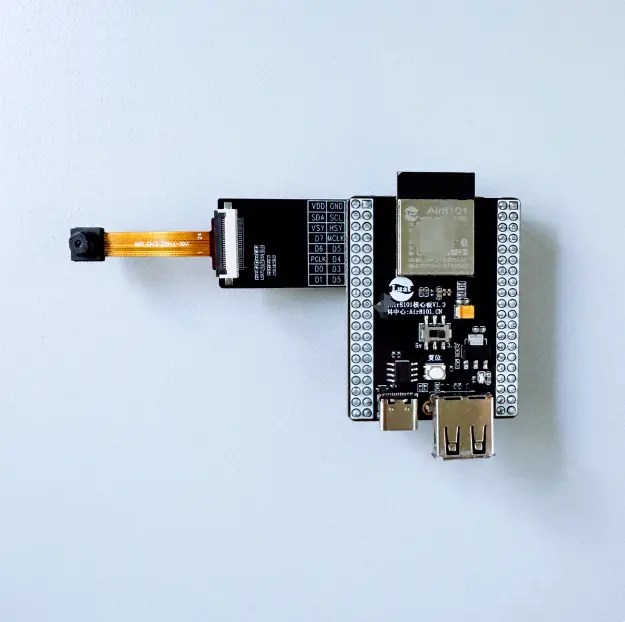

AirCAMERA_1020配件板设计成排母的形式，可以参考下图直接插到Air8101核心板的排针上。

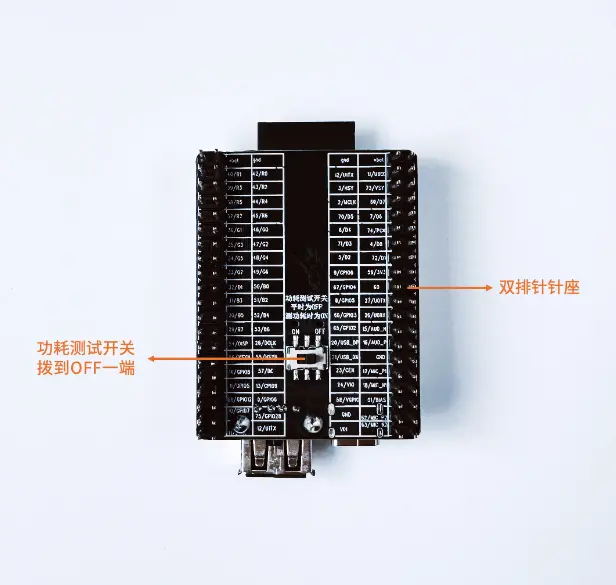

Air8101核心板通过Type-C USB口供电（核心板背面的功耗测试开关，拨到OFF一端）。此种供电方式下，VBAT引脚为3.3V，可以直接给AirCAMERA_1020配件板供电。

为了演示方便，Air8101核心板上电后直接通过VBAT引脚给AirCAMERA_1020配件板提供了3.3V的供电。

在设计实际项目时：一般来说，需要通过一个GPIO来控制LDO给配件板供电，这样可以灵活地控制配件板的供电，使项目的整体功耗降到最低。

二、软件demo下载

https://gitee.com/openLuat/LuatOS/tree/master/module/Air8101/project/core_accessory_board/AirCAMERA_1020

本demo的核心功能为：

Air8101核心板+AirCAMERA_1020配件板，实现DVP摄像头100万像素拍照+HTTP上传照片+电脑浏览器查看照片的功能。

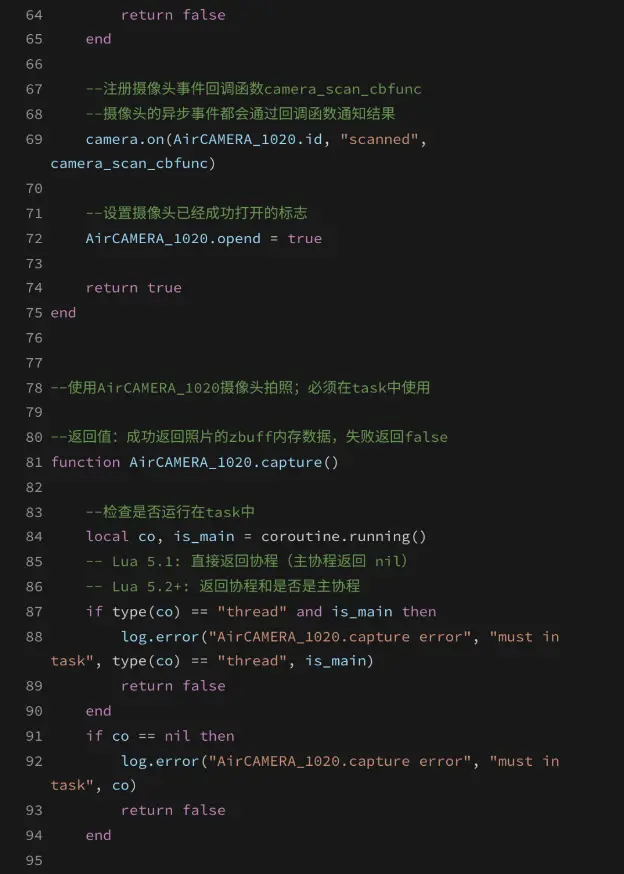

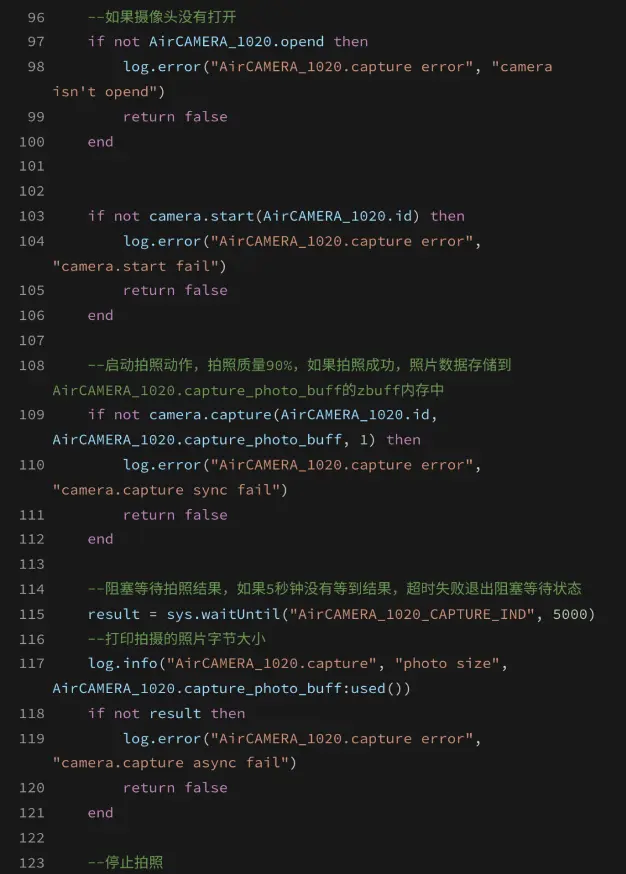

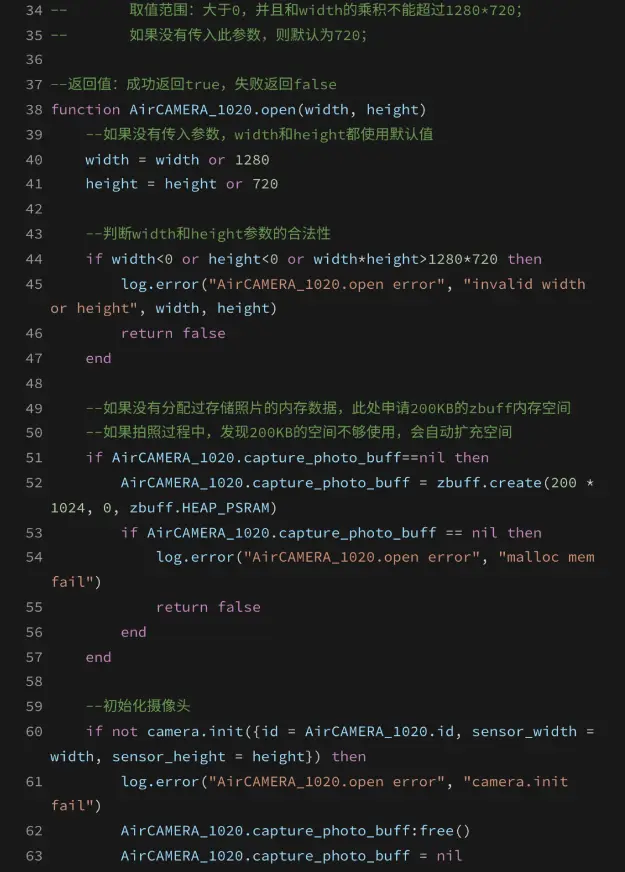

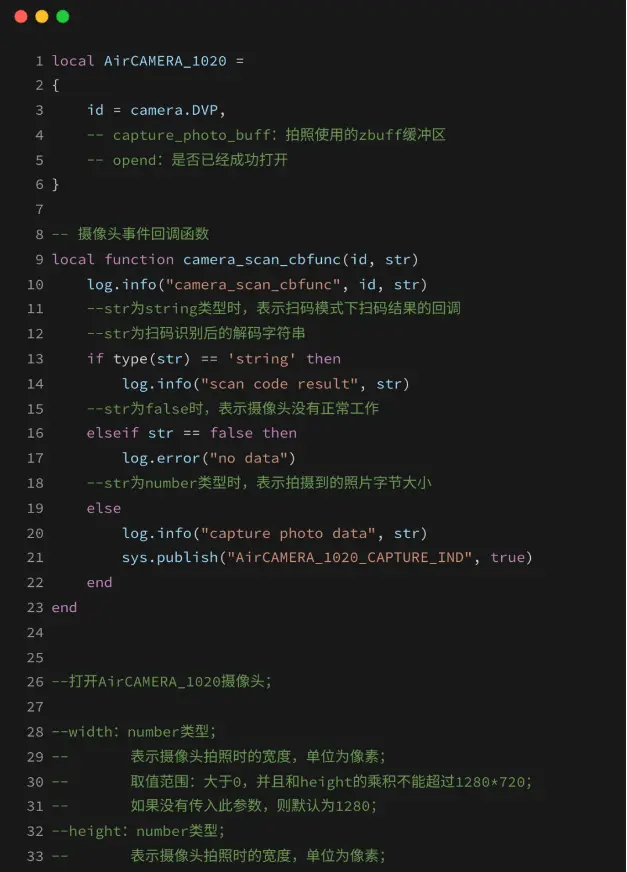

部分示例代码如下，详见源码仓库最新文件：

更多开发资料详见：www.air8101.cn
