使用plot manager 可以画出二维线图
包括但不限于各种残差（残差图其实就藏在这里），某一点的压力、温度值随时间的变化（相当于fluent或mfix里的probe探针), 还有气体通过某一平面（Flux Plane）的各组分质量分数、质量流量等。

今天先开个头、

残差图

点击plot manager
在这里插入图片描述

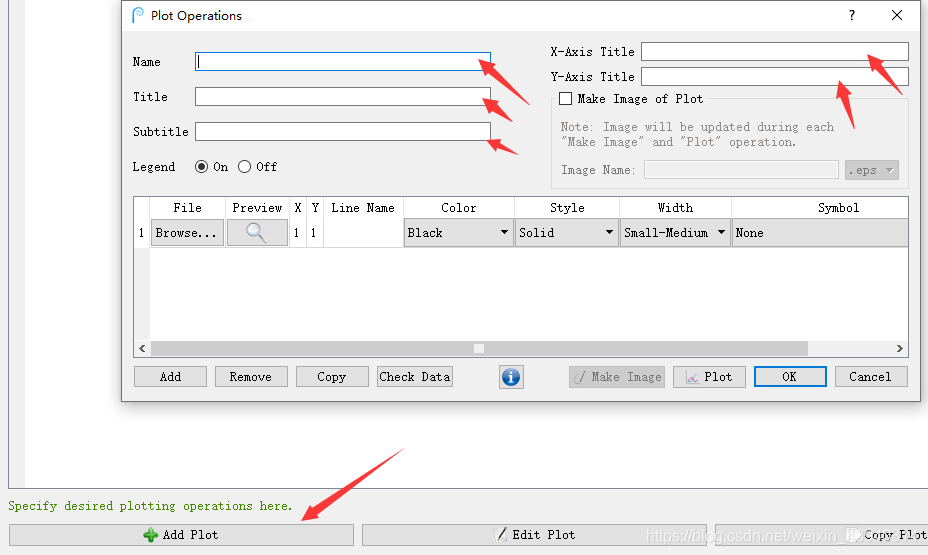

点add plot
然后填好各种标题（subtitle非必须）
name是该图在barracuda里面的一个名称，类似给BC起名字，比如我们给residual
title就是显示在图里的 我们也给residual
在这里插入图片描述

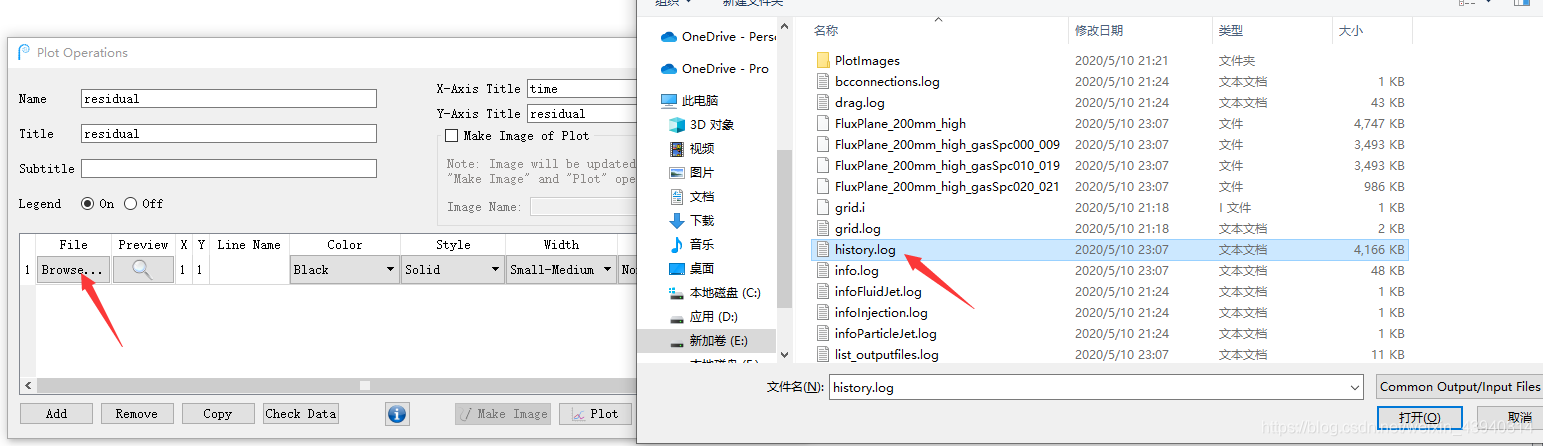

点击Browse
然后选择history.log（残差其实就记录在这个文件里，并且实时更新）
在这里插入图片描述

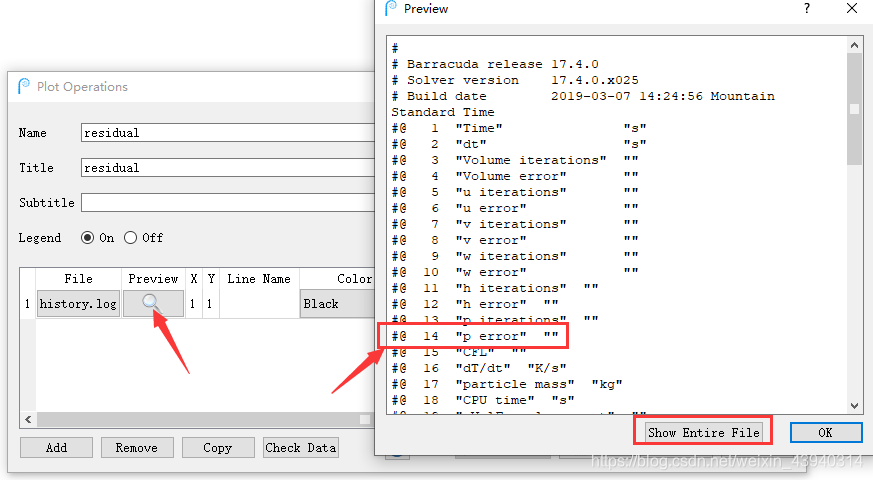

点击preview
会预览history.log文件里面的内容

默认是只显示表头几行
如果点show entire file会把后面的行数，也就是数据，也显示出来

我们观察发现第14列代表p erro， 也就是压力残差
在这里插入图片描述

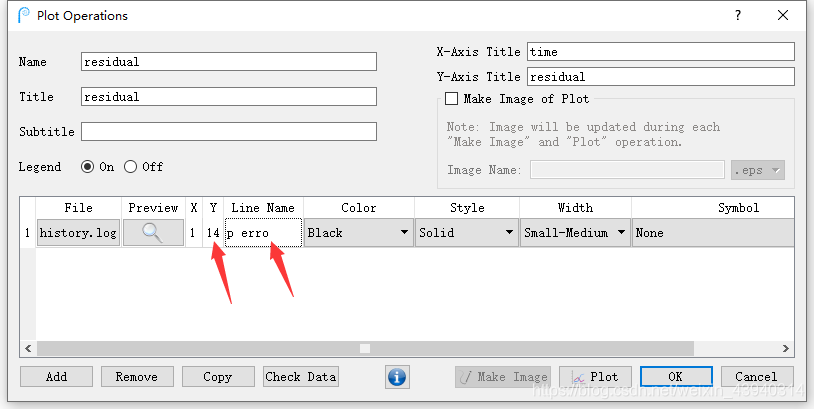

于是就在Y处填写14，X处仍为1代表时间，还可以给个线的名字 p erro(可以在同一个图上画多条线）
在这里插入图片描述
点击plot之后就可以看到压力残差图了
在这里插入图片描述

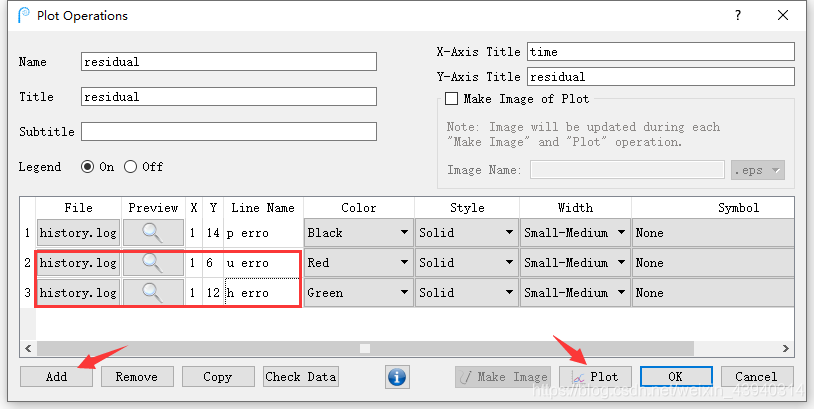

还可以同时画出焓值和横向速度的残差，点击add
然后故技重施就行
在这里插入图片描述

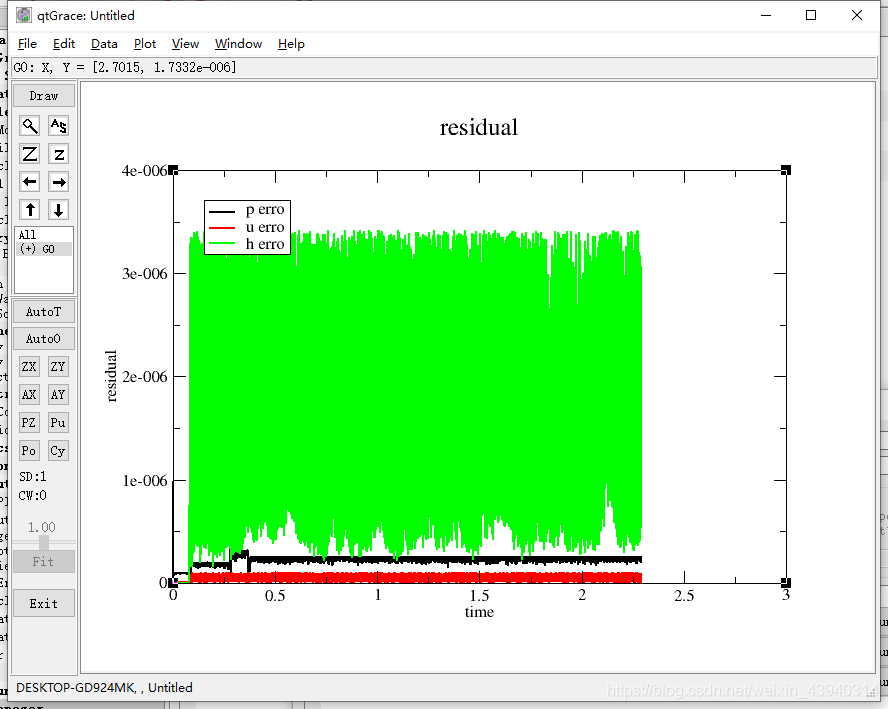

画出来效果如图（有反应的流动能量残差的波动确实很大）
在这里插入图片描述
