HT-HI3536A核心板是常州海图信息科技股份有限公司推出的一款以HT-HI3536A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-HI3536A核心板集多种优势于一身，强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。

（一）高性能处理器

集成 ARM Cortex-A55 八核处理器，主频达 1.6GHz，具备 32KB L1 I-Cache、32KB L1 D-Cache、1MB L3 Cache，支持 NEON/FPU 及 TrustZone。

配备 4TOPS 神经网络处理器，支持多种神经网络，运算性能达 4.8Tops，拥有完整 API 和工具链，可应用于人脸检测 / 识别、目标检测 / 跟踪等。

包含智能视觉引擎（IVE），支持运动检测、前 / 背景分离和目标跟踪；矩阵运算单元（MAU）支持单精度 / 半精度浮点、特征向量比对和聚类。

（二）高性能编解码

支持 32 路 1080p 多协议解码及 4 路 1080p H.265/H.264 编码，H.265/H.264/MPEG-4 解码性能为 32x1080p@30fps 或 8x4K@30fps，编码性能为 4K@30fps，JPEG 解码 / 编码性能均为 1080p@240fps。

（三）高级显示技术

支持双 HDMI 4K 显示能力，最大输出 4096x2160@60fps，具备鱼眼矫正、动态对比度增强等多种图像处理功能，还支持视频、图形输出抗闪烁处理，图形 1/2～2x 缩放，4 个遮挡区域，8 个区域 OSD 叠加。

（四）性能与应用介绍

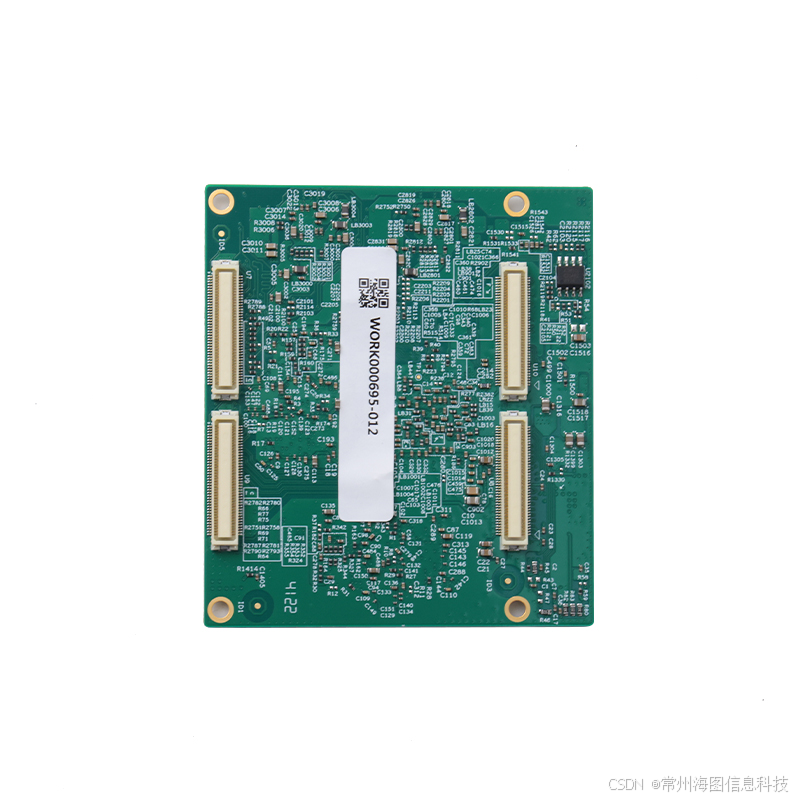

HT-HI3536A核心板丰富接引脚

视频引脚：

1 个 BT.1120/BT.656 视频输入接口，最大输入 1 路 4K@30fps；2 个 HDMI 2.0、1 个 VGA、1 个 BT.1120、1 个 CVBS 输出接口，其中 HDMI 支持 4K 输出，VGA 最大输出 2560x1600@60fps，BT.1120 最大输出 3840x2160@30fps，CVBS 支持 PAL/NTSC 制式输出，2 个独立高清输出通道（DHD0、DHD1）支持 64 画面分割且可非同源显示，1 个独立标清输出通道（DSD0）。

音频引脚：

集成 1 个 Audio codec，支持 16bit 语音输入输出，3 个单向 I²S/PCM 接口（1 个输入，2 个输出），最大支持 2 路 HDMI Audio 和 1 路 I2S 音频同时输出。

网络引脚：

2 个千兆以太网接口，支持 RGMII、RMII 两种接口模式，支持 10/100Mbit/s 半双工或全双工、1000Mbit/s 全双工，支持 TSO/LRO 降低 CPU 开销。

外围引脚：

4 个 SATA3.0/PCIe 2.0 复用接口，可多种组合，用于 PCIe 2.0 时支持 RC 和 EP 功能，用于 SATA 3.0 时支持 eSATA 和 PM；1 个 USB 3.0 Host、2 个 USB 2.0 Host 接口；8 个 UART 接口（2 个支持 4 线），2 个 SPI 接口，1 个 IR 接口，2 个 I²C 接口，4 个 PWM 接口及多个 GPIO 接口。

存储器接口：

2 个 32bit DDR 接口，支持双通道，多种 DDR 规格，最大容量 8GB；SD/MMC 接口支持多种版本，eMMC 最大支持 196.5MHz 双沿采样，SDIO 最大支持 50MHz 单沿采样；SPI NOR/NAND Flash 接口支持 2 个片选，多种模式，SPI NOR Flash 最大容量 256MB，SPI NAND Flash 支持 SLC Flash，多种页大小和 ECC，最大容量 2GB。

HT – Hi3536A 核心板凭借其强大的性能、丰富的功能以及完善的技术支持和资料，为相关领域的开发提供了有力的支持。此外，Hi3536A核心板可适配不同的载板，让用户可以根据不同的需求设计接口。以下是海图科技配置的开发板

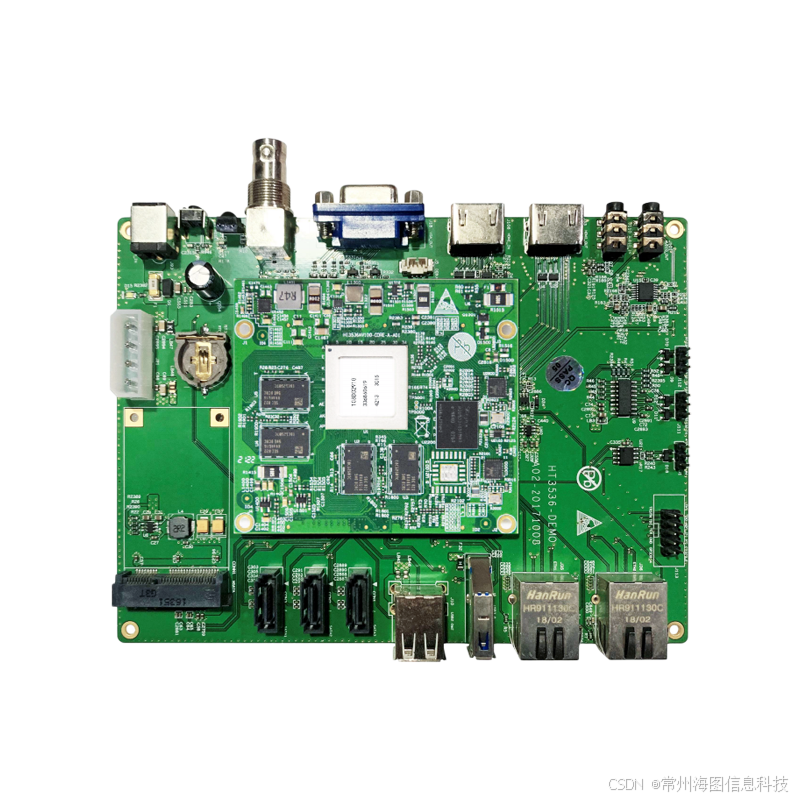

HT-Hi3536A定制开发板

HT-3536A 定制开发套件是常州海图电子科技有限公司推出的一款以华为海思Hi3536AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536A 定制开发套件集多种优势于一身，强劲的处理器性能视频解码引擎提供了强悍的视频处理和解码能力。HT-3536A 定开发套件支持 1 个 HDMI 2.0 超高清输出接口，最大输出 3840x2160@60fps、支持 1 个 VGA 高清输出接口，最大输出 2560 x1600@60fps 支持1 个 BT.1120 高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120）输出，在 DDR 模式下最大可输出 3840 x2160@30fps。

HT - Hi3536A 定制开发套件是典型的NVR方案，是一种基于网络的数字视频录像机，可以将监控摄像头、网络摄像头等多种视频信号进行录制、存储、管理与远程查看。 它具有高清晰度、可远程访问等特点，以下是一些主要的应用场景：

应用场景

1. 智能监控系统

   • 利用其强大的视频解码引擎，可接入多路高清摄像头，实现实时监控视频的流畅播放与处理，适用于各类场所的安防监控，如工厂、商场、学校、小区等。通过对视频画面的智能分析，如人员行为识别、物体移动检测等，提升监控系统的智能化水平，及时发现异常情况并发出警报。
   • 在交通监控领域，可对道路车辆进行实时监测，辅助交通管理部门进行交通流量统计、违章行为识别等工作，提高交通管理效率。

2. 视频会议终端

   • 支持高清视频输出（如 HDMI 2.0 接口可实现 3840x2160@60fps 的超高清输出），配合音频输入输出接口，能够为视频会议提供高质量的音视频传输效果。用户可以通过该套件搭建专业的视频会议终端设备，实现远程高清视频会议，提升沟通效率，适用于企业、政府机构等需要频繁进行远程会议的场景。

3. 多媒体播放设备

   • 可作为多媒体播放主机，连接大屏幕显示器或投影仪，播放各类高清视频、图片、音乐等多媒体文件。适用于数字标牌、广告播放机、展厅多媒体展示等场景，为观众带来清晰、流畅的视觉和听觉体验。

4. 工业自动化控制

   • 丰富的接口（如多个串口、网口、GPIO 等）使其能够与各种工业设备进行连接通信，实现工业自动化生产过程中的数据采集、设备控制、状态监测等功能。例如在工厂生产线中，可对生产设备的运行状态进行实时监控和控制，提高生产效率和质量，同时通过网络接口实现远程管理和维护。

5. 智能教育设备

   • 在教育领域，可应用于智能教学一体机、电子白板等设备中。教师可以通过该套件展示高清教学课件、视频等资料，同时利用其强大的计算能力支持互动教学软件的运行，实现师生之间的高效互动教学，提升教学效果。

6. 医疗影像设备

   • 能够处理和显示高清医疗影像数据，如 X 光、CT、MRI 等影像。医疗人员可以通过该套件更清晰地观察和分析患者的病情，辅助诊断决策，适用于医院的影像科室、手术室等场所。

7. 智能家居中控系统

   • 作为智能家居中控主机，通过串口、网口等接口与各类智能家居设备（如智能灯光、智能窗帘、温控设备、安防设备等）进行连接，实现对家居设备的集中控制和智能化管理。用户可以通过触摸显示屏或手机 APP 远程控制家居设备，提升家居生活的便利性和舒适度。
