数字信号处理双语版复习笔记11（chapter6.3）
单词：Cascade Form (级联型)Parallel Form(并联型)feedback(反馈)知识点：1、学会用信号流图的约定画出直接I型和直接II型，分母的符号是相反的直接I型从两边到中间，直接II型从中间到两边直接I型和直接II型都是分子系数相同，分母系数相反通常可以把分子、分母的常数项化为12、级联型、并联型结构需要掌握，期末试卷会考到级联型：把H（z）拆分成H1(z)*H2（z），
·
单词：Cascade Form (级联型) Parallel Form(并联型)
feedback(反馈)
知识点：

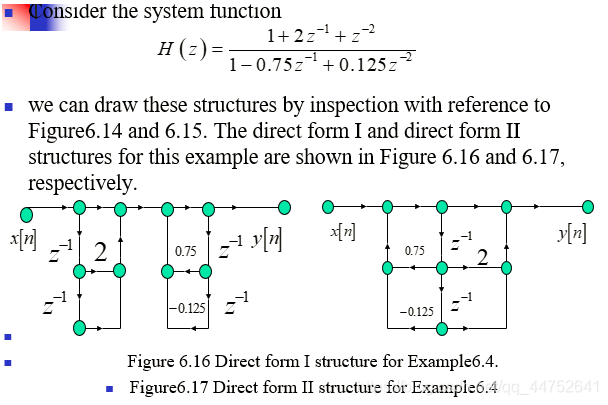

1、学会用信号流图的约定画出直接I型和直接II型，分母的符号是相反的
直接I型从两边到中间，直接II型从中间到两边
直接I型和直接II型都是分子系数相同，分母系数相反
通常可以把分子、分母的常数项化为1
2、级联型、并联型结构
需要掌握，期末试卷会考到
级联型：把H（z）拆分成H1(z)*H2（z），再画出信号流图。从中间到两边。依旧是分子相同，分母相反
级联型是相乘的形式
并联型：并联型是相加的形式
信号流图中如果什么都不标，那就代表是1，没有通过z-1就表示一个常数
