图解ncnn实现Winograd卷积

前言

上一篇讲了Winograd的基本实现思路, 提到ncnn的实现是使用结论公式描述计算的流程, 用固定已知系数的加法代替矩阵乘法, 除此之外, ncnn的实现还涉及到一系列的内存重排配合SIMD操作提高效率. 本文用多幅图描述ncnn实现Winograd的详细流程. 希望能够帮助大家更好的理解.

流程概述

$$Y=A^T[(Gg{G}^T)\odot (B^{T}dB)]A=A^T[U\odot V]A=A^{T}MA\text{\hspace{1em}(1)}$$

回顾一下公式1, 其中$g$代表卷积核, $d$代表卷积输入, $Y$代表卷积输出, 其余都为已知矩阵. 二维Winograd卷积的实现分为4步, 分别是:

• kernel_transform对应公式中的$U=Gg{G}^T$
• input_transform对应公式中的$V=B^{T}dB$
• multi对应公式中的$M=U\odot V$
• ouput_transform对应公式中的$Y=A^{T}MA$

本文分析的是ncnn的Winograd实现函数包括conv3x3s1_winograd64_transform_kernel_neon5和conv3x3s1_winograd64_neon5, 对应的Winograd的$F(6,3)$, 即每个tile块的输出尺寸是[6x6], 卷积核尺寸是[3x3], 输入尺寸是[8x8].

步骤一: kernel_transform

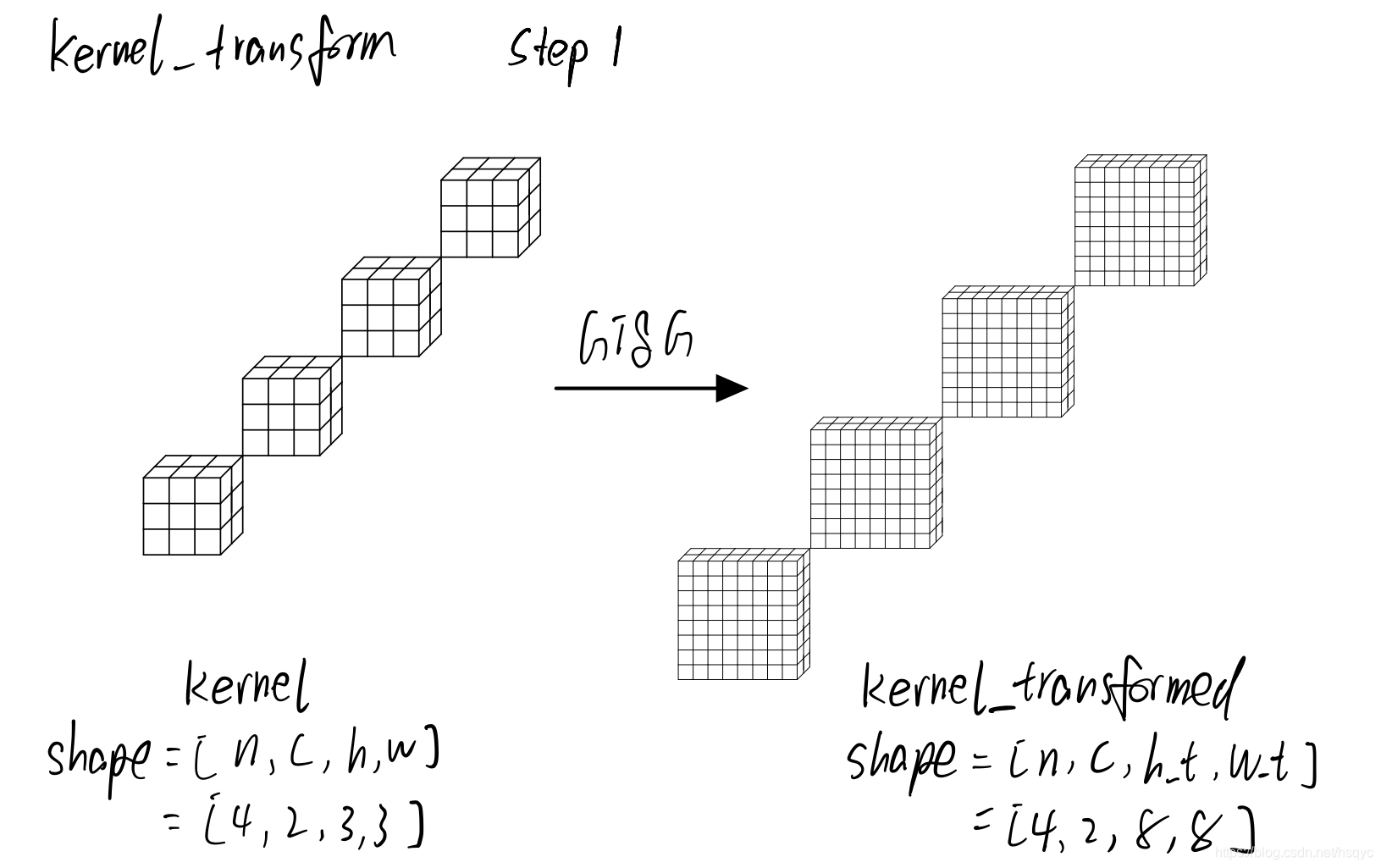

step 1

图1.kernel_transform step1

对于一个nchw排布的kernel, 先根据公式$U=Gg{G}^T$对3x3的卷积核$g$进行了转换得到8x8的尺寸. 其实这个过程是可以推理之前做好存储起来的, 所以即使用最慢的矩阵乘法也是可以的.
$$G=\left[\begin{array}{ccc}1& 0& 0\\ -\frac{2}{9}& -\frac{2}{9}& -\frac{2}{9}\\ -\frac{2}{9}& \frac{2}{9}& -\frac{2}{9}\\ \frac{1}{90}& \frac{1}{45}& \frac{2}{45}\\ \frac{1}{90}& -\frac{1}{45}& \frac{2}{45}\\ \frac{32}{45}& \frac{16}{45}& \frac{8}{45}\\ \frac{32}{45}& -\frac{16}{45}& \frac{8}{45}\\ 0& 0& 1\end{array}\right]G^T=\left[\begin{array}{cccccccc}1& -\frac{2}{9}& -\frac{2}{9}& \frac{1}{90}& \frac{1}{90}& \frac{32}{45}& \frac{32}{45}& 0\\ 0& -\frac{2}{9}& \frac{2}{9}& \frac{1}{45}& -\frac{1}{45}& \frac{16}{45}& \frac{16}{45}& 0\\ 0& -\frac{2}{9}& -\frac{2}{9}& \frac{2}{45}& \frac{2}{45}& \frac{8}{45}& \frac{8}{45}& 1\end{array}\right]\text{\hspace{1em}(2)}$$
由于这部分ncnn的实现也是很简单粗暴的矩阵乘法, 因此就不做过多解释

static void conv3x3s1_winograd64_transform_kernel_neon5(const Mat& kernel, Mat& kernel_tm, int inch, int outch){
    //......
    const float ktm[8][3] = {
        {1.0f, 0.0f, 0.0f},
        {-2.0f / 9, -2.0f / 9, -2.0f / 9},
        {-2.0f / 9, 2.0f / 9, -2.0f / 9},
        {1.0f / 90, 1.0f / 45, 2.0f / 45},
        {1.0f / 90, -1.0f / 45, 2.0f / 45},
        {1.0f / 45, 1.0f / 90, 1.0f / 180},
        {1.0f / 45, -1.0f / 90, 1.0f / 180},
        {0.0f, 0.0f, 1.0f}
    };
    //......
    float tmp[8][3];
    for (int i = 0; i < 8; i++) {
        tmp[i][0] = k0[0] * ktm[i][0] + k0[1] * ktm[i][1] + k0[2] * ktm[i][2];
        tmp[i][1] = k1[0] * ktm[i][0] + k1[1] * ktm[i][1] + k1[2] * ktm[i][2];
        tmp[i][2] = k2[0] * ktm[i][0] + k2[1] * ktm[i][1] + k2[2] * ktm[i][2];
    }
    //......
    for (int j = 0; j < 8; j++){
        float* tmpp = &tmp[j][0];
        for (int i = 0; i < 8; i++) {
            kernel_tm0[j * 8 + i] = tmpp[0] * ktm[i][0] + tmpp[1] * ktm[i][1] + tmpp[2] * ktm[i][2];
        }
    }
    //......
}

step2

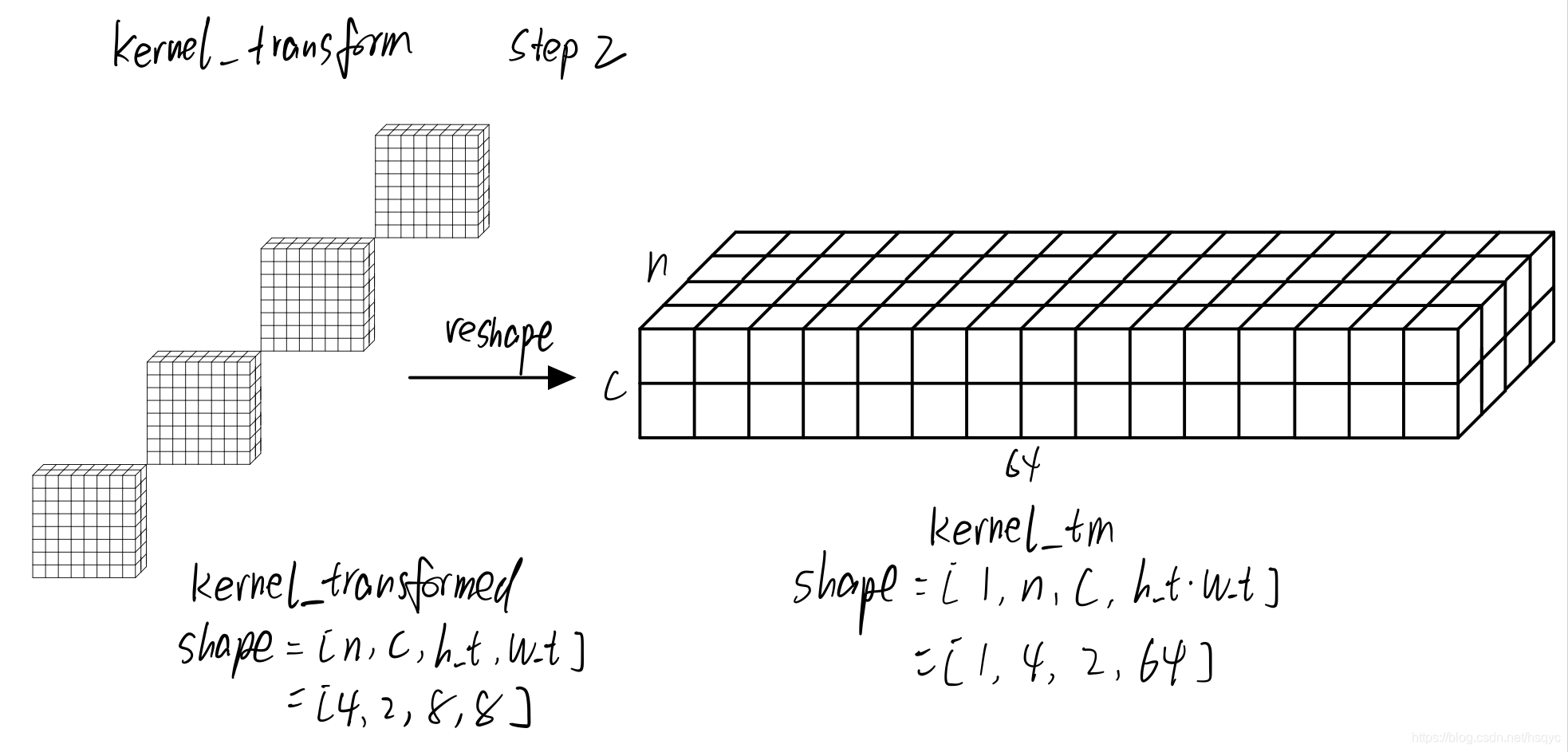

图2.kernel_transform step2

这一步就是reshape的过程, 其实就是将原本的hw两个维度合并成一个w维度, 不改变元素在内存中的排列顺序. 看图应该就很直观

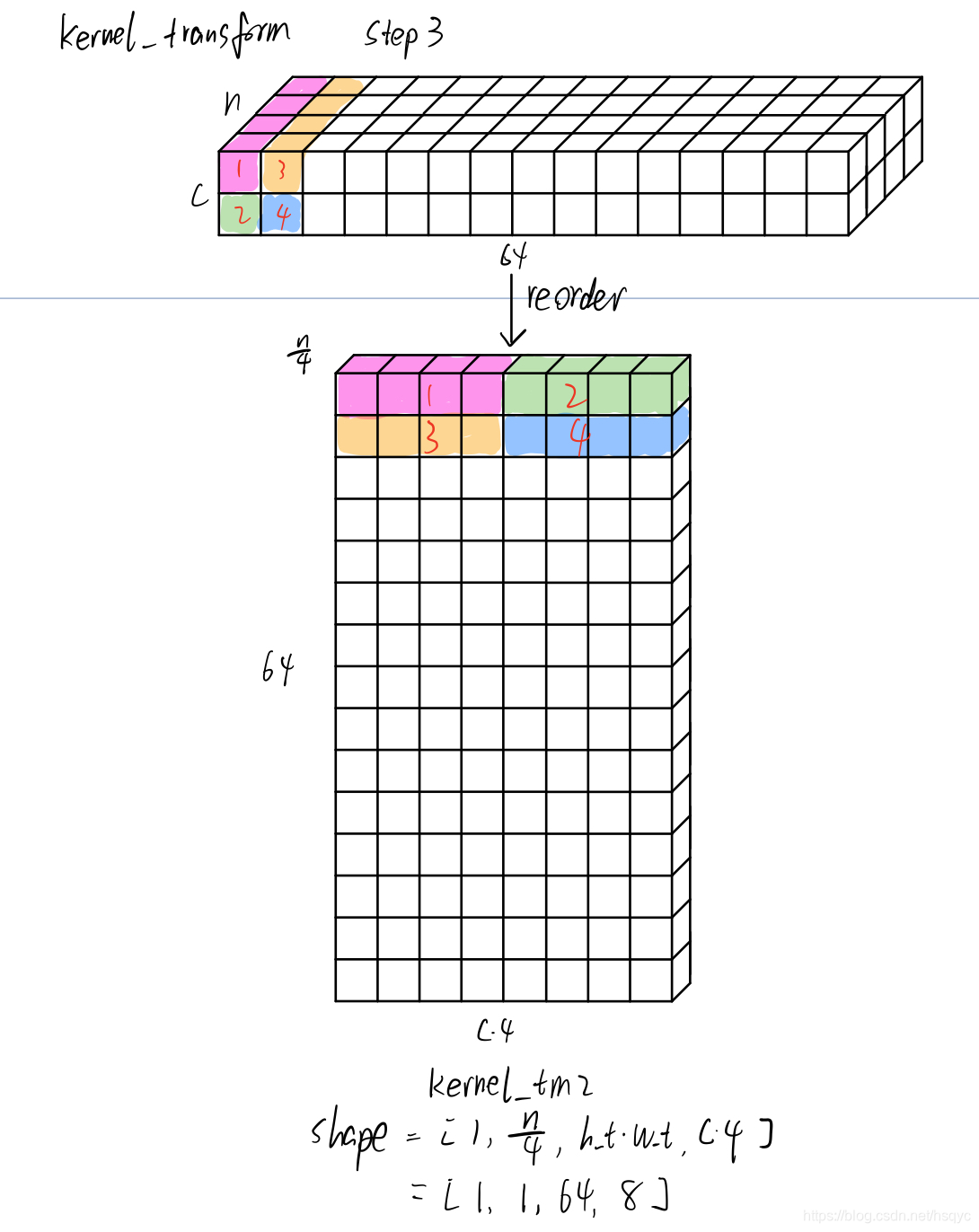

step3

图3.kernel_transform step3

这一步是一个reorder的过程, 是改变元素排列顺序的. 这个过程用文字描述就是: reorder前沿着n这个维度每4个为一组, 横着放到reorder后的一行上, 这一行由多个c的这样的组构成. 每一行代表[8x8]tile块的一个元素,

步骤二: input_transform

step1

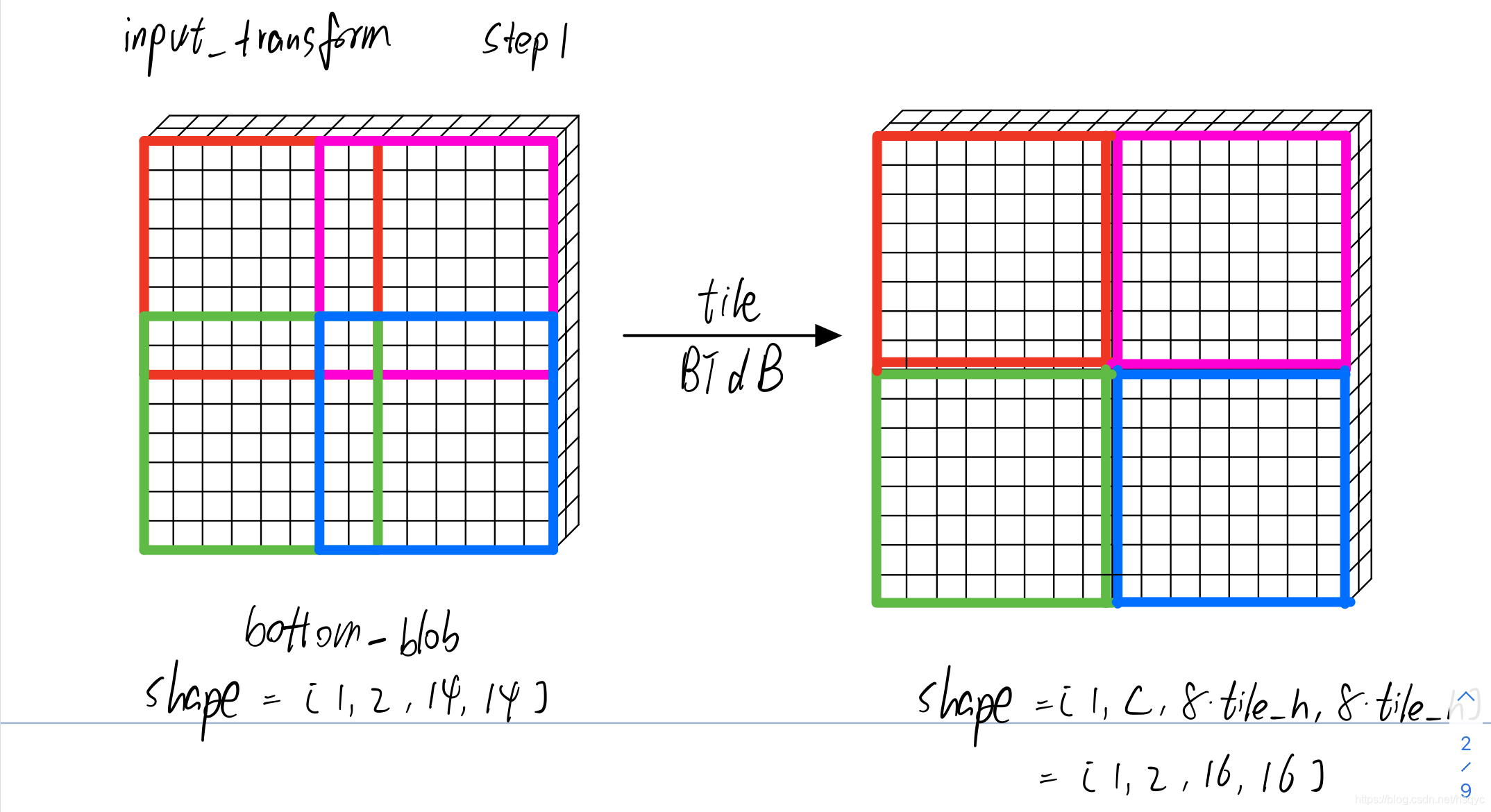

图4.input_transform step1

这一步包含两个操作, 第一个操作是将输入bottom_blob划分成多个tile, 第二个操作是对每个tile根据公式$V=B^{T}dB$完成transform. 由于transform前后每个tile都是8x8的尺寸, 所以图4中就将这两个操作合在一起了. 划分tile不多说, 重点讲讲这个transform的过程.

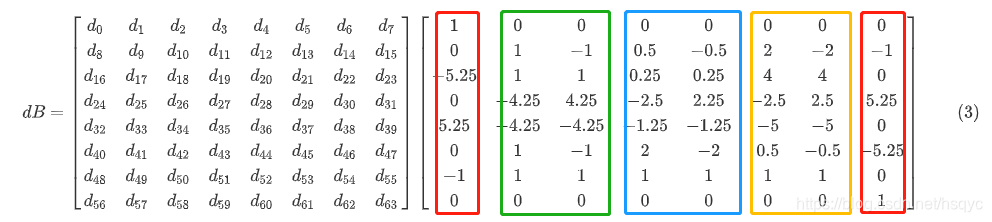

首先看计算$dB$的矩阵乘

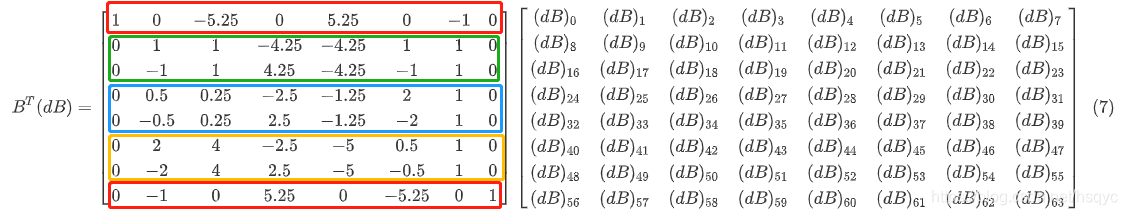

我们观察矩阵$B$, 根据其数值特点将其划分为4块

• 红色列有两个数值特点:

  1. 很多0和1

  2. 列内系数成对出现(不考虑正负号)

  分布在左右的红色两列需要分别计算. 在计算红色第一列时根据特点1可以利用上一篇提到思路三 “很多0和正负1, 其实我是可以不用乘的. 固定死写成加法即可” 减少乘法操作数量, 同时根据特点2列内系数成对出现, 可以 “乘法合并”, 先加减后乘除 , 进一步降低乘法操作数量.
  $$\begin{array}{rl}(dB{)}_0& =1\ast d_0+0\ast d_1-5.25\ast d_2+0\ast d_3+5.25\ast d_4+0\ast d_5-d_6\ast 1+0\ast d_7\\ & =d_0-5.25\ast d_2+5.25\ast d_4-d_6\\ & =d_0-d6+5.25\ast (d4-d2)\end{array}\text{\hspace{1em}(4)}$$

• 绿色列的特点除了红色列具有的上述两个特点外还有第三个特点:

  3. 两列之间的差异只是部分符号相反

  $$\begin{array}{rl}(dB{)}_1& =d_1+d_2-4.25\ast d_3-4.25\ast d_4+d_5+d_6\\ & =(d_2+d_6-4.25\ast d_4)+(d_1+d_5-4.25\ast d_3)\\ & =a+b\end{array}\text{\hspace{1em}(5)}$$

  $$\begin{array}{rl}(dB{)}_2& =-d_1+d_2+4.25\ast d_3-4.25\ast d_4-d_5+d_6\\ & =(d_2+d_6-4.25\ast d_4)-(d_1+d_5-4.25\ast d_3)\\ & =a-b\end{array}\text{\hspace{1em}(6)}$$

  你看公式5和公式6所表示的计算绿色第一列和第二列, 是可以提炼出公共部分a和b, 因此又可以合并计算降低乘法操作数量. 蓝色列与黄色列同理.

再看计算$B^T(dB)$的矩阵乘, 同理不赘述

此时再看代码, 就一目了然了

static void conv3x3s1_winograd64_neon5(const Mat& bottom_blob, Mat& top_blob, const Mat& kernel_tm, const Mat& _bias, const Option& opt){
    //...
    //计算dB
    for (int m = 0; m < 8; m++) {
        // 红色两列
        tmp[0][m] = r0[0] - r0[6] + (r0[4] - r0[2]) * 5.25f;
        tmp[7][m] = r0[7] - r0[1] + (r0[3] - r0[5]) * 5.25f;

        // 绿色两列
        float tmp12a = (r0[2] + r0[6] - r0[4] * 4.25f);
        float tmp12b = (r0[1] + r0[5] - r0[3] * 4.25f);
        tmp[1][m] = tmp12a + tmp12b;
        tmp[2][m] = tmp12a - tmp12b;

        // 蓝色两列
        float tmp34a = (r0[6] + r0[2] * 0.25f - r0[4] * 1.25f);
        float tmp34b = (r0[1] * 0.5f - r0[3] * 2.5f + r0[5] * 2.f);
        tmp[3][m] = tmp34a + tmp34b;
        tmp[4][m] = tmp34a - tmp34b;

        // 黄色两列
        float tmp56a = (r0[6] + (r0[2] - r0[4] * 1.25f) * 4.f);
        float tmp56b = (r0[1] * 2.f - r0[3] * 2.5f + r0[5] * 0.5f);
        tmp[5][m] = tmp56a + tmp56b;
        tmp[6][m] = tmp56a - tmp56b;

        r0 += w;
    }
    //...
    //计算BT(dB)
    for (int m = 0; m < 8; m++) {
        const float* tmp0 = tmp[m];
		// 红色两列
        r0_tm_0[0] = tmp0[0] - tmp0[6] + (tmp0[4] - tmp0[2]) * 5.25f;
        r0_tm_7[0] = tmp0[7] - tmp0[1] + (tmp0[3] - tmp0[5]) * 5.25f;

        // 绿色两列
        float tmp12a = (tmp0[2] + tmp0[6] - tmp0[4] * 4.25f);
        float tmp12b = (tmp0[1] - tmp0[3] * 4.25f + tmp0[5]);
        r0_tm_1[0] = tmp12a + tmp12b;
        r0_tm_2[0] = tmp12a - tmp12b;

        // 蓝色两列
        float tmp34a = (tmp0[6] + tmp0[2] * 0.25f - tmp0[4] * 1.25f);
        float tmp34b = (tmp0[1] * 0.5f - tmp0[3] * 2.5f + tmp0[5] * 2.f);
        r0_tm_3[0] = tmp34a + tmp34b;
        r0_tm_4[0] = tmp34a - tmp34b;

        // 黄色两列
        float tmp56a = (tmp0[6] + (tmp0[2] - tmp0[4] * 1.25f) * 4.f);
        float tmp56b = (tmp0[1] * 2.f - tmp0[3] * 2.5f + tmp0[5] * 0.5f);
        r0_tm_5[0] = tmp56a + tmp56b;
        r0_tm_6[0] = tmp56a - tmp56b;
        //...
    }
    //...
}

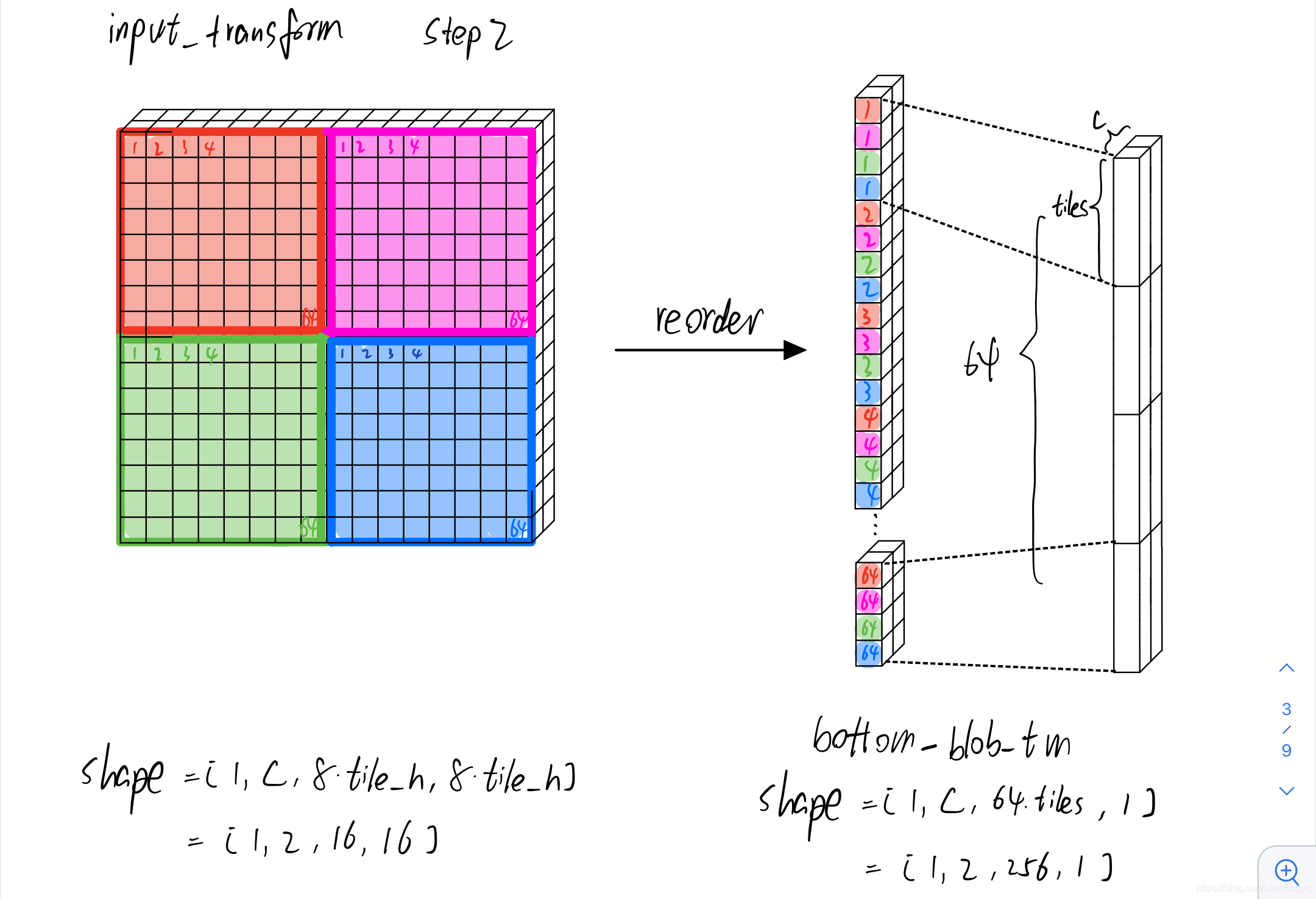

step2

图5.input_transform step2

第二步是一个内存重排的操作. 把每个tile的同一位置的元素连在一起形成一个块, 本文称其为"tiles块"(注意区分前面说的"tile块"). 同时tiles也代表tile的数量, 图5中等于4.

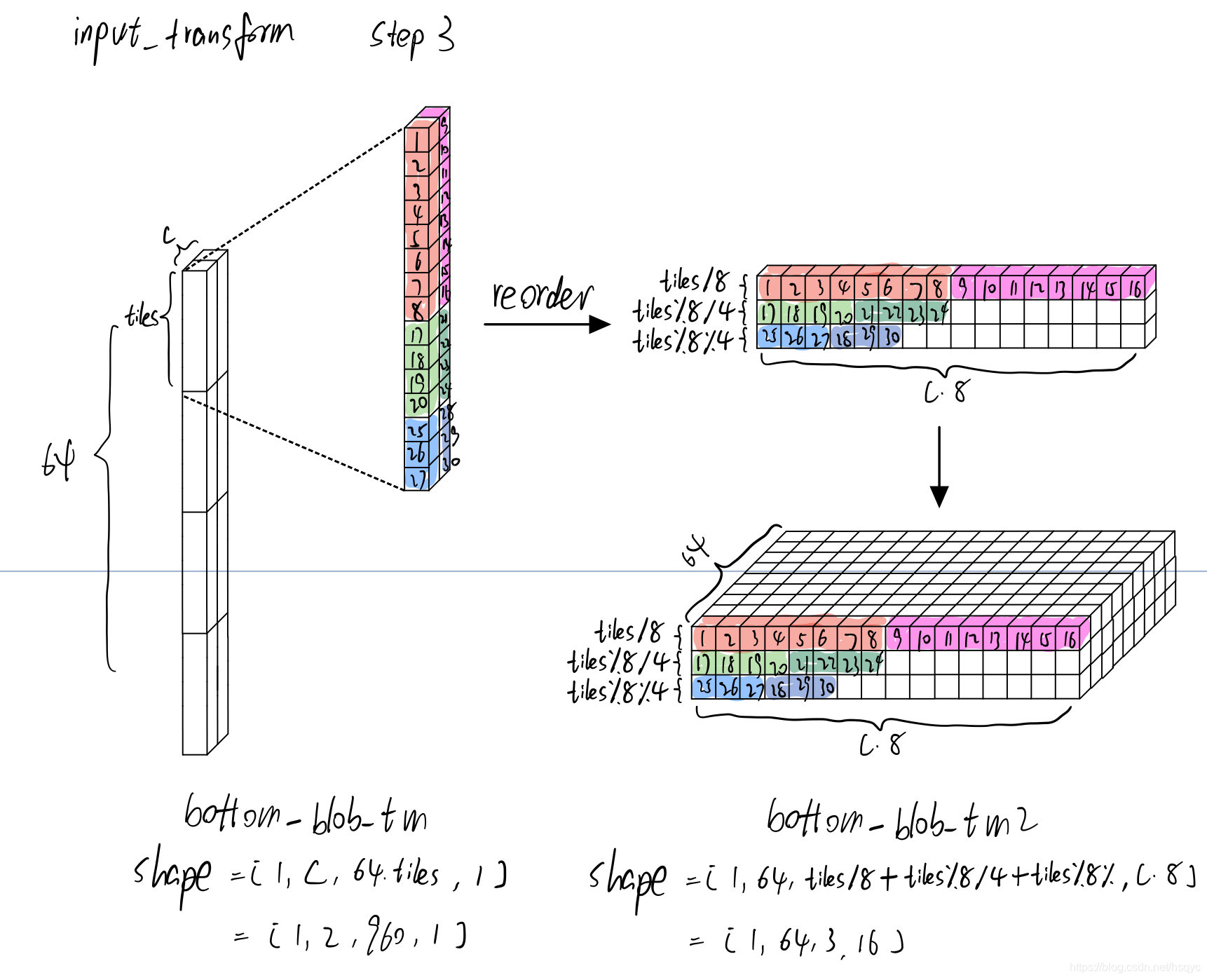

step3

图6.input_transform step3

第三步又是一个内存重排. 首先你可能会疑惑, 为什么第二步做了内存重排, 紧接着第三步又做了内存重排, 不能一步到位直接排成想要的样子么? 其实ncnn的代码中没有第二步, 而是对每个tile块矩阵乘之后直接排成了第二步图5里的bottom_blob_tm的样子. 我特地增加第二步是为了容易理解.

继续讲第三步的内存重排. 为了说明该步的操作细节, 将之前输入的4个tile块变成15个tile块. 其实重排的过程图6已经用不同的颜色块表示的比较清晰了. 一定要用语言来描述这个重排的过程话那就是: 对于bottom_blob_tm的每个tiles块, 沿着竖的h维度每8个元素划为一个"大块"(图6中红色的1-8表示), 横着放到bottom_blob_tm2的w维度上, 同时需要把其余c维度的"大块"也跟在w维度后面. tiles块剩下不足以构成8个元素的"大块", 就每4个元素构成一个"中块"(图6中绿色的17-20表示), 然后剩下不足以构成"中块"就以元素为单位同样操作(图6中蓝色的25-27表示).

步骤三: multi

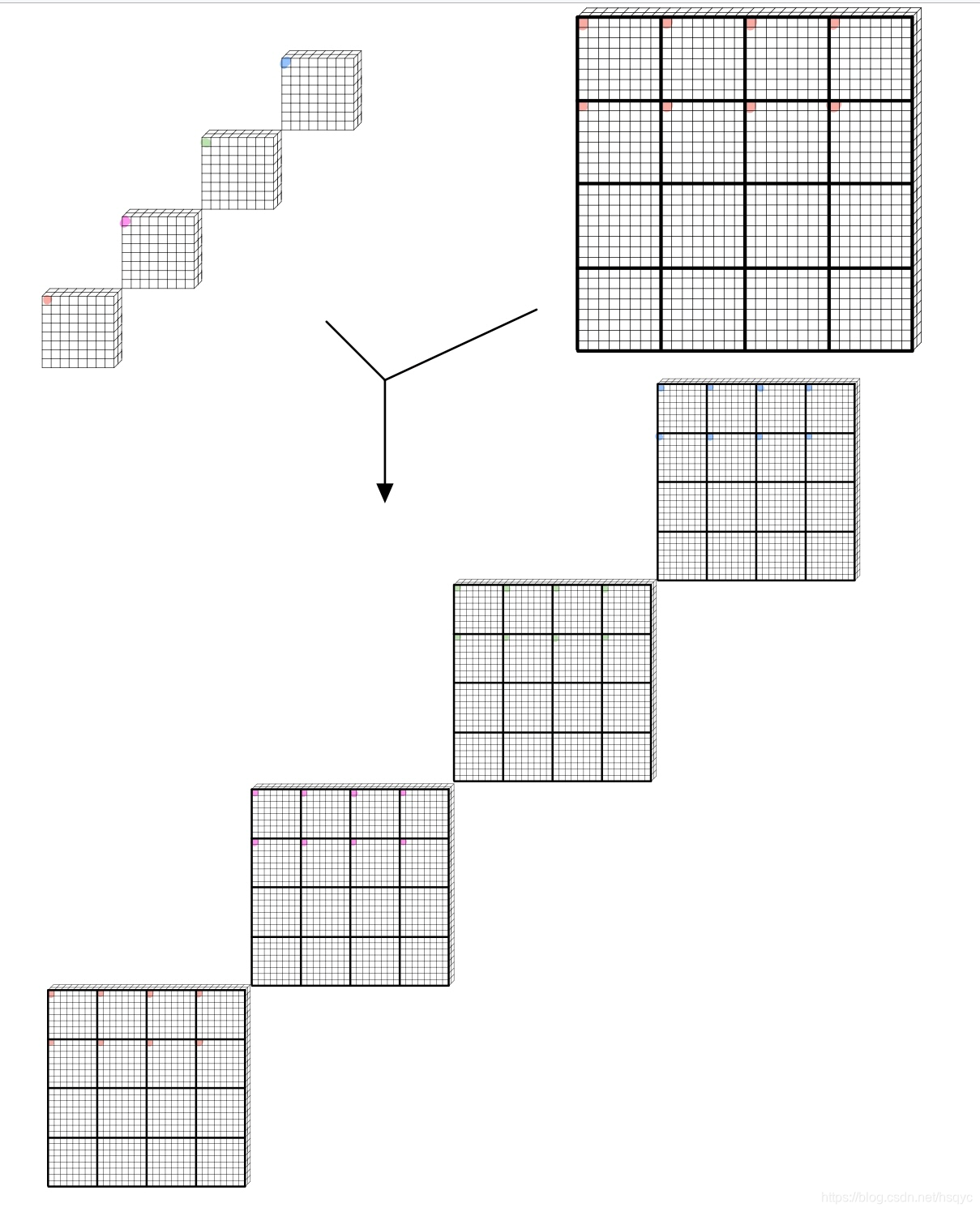

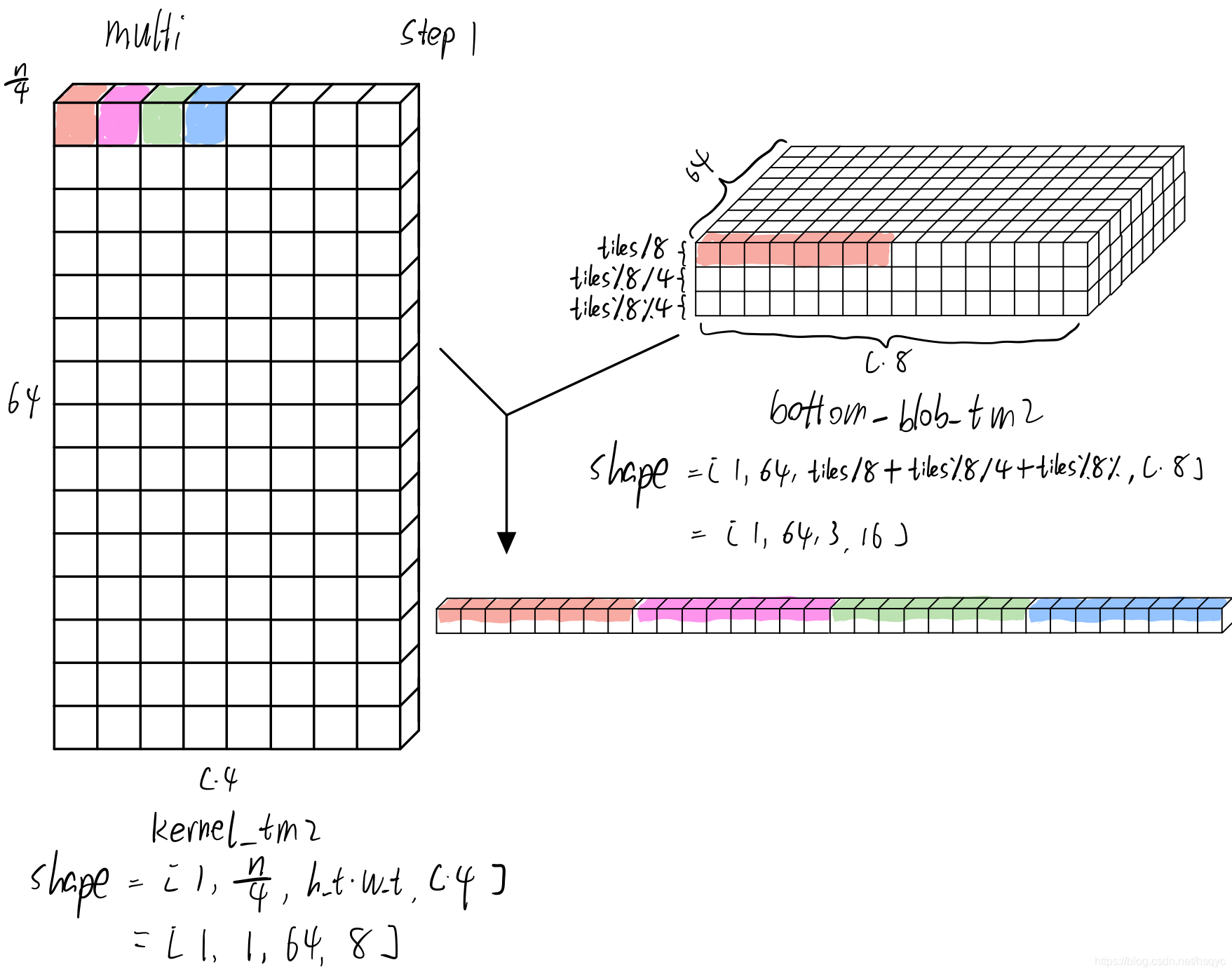

图7.multi step1

图8.与图7等效的未transform的multi操作

然后进行两个矩阵的点对点相乘. 这两个矩阵分别是步骤一讲的卷积核kernel经过transform之后得到的矩阵kernel_tm2和步骤二讲的输入bottom_blob经过transform之后得到的bottom_blob_tm2, 也就是Winograd结论公式$Y=A^T[(Gg{G}^T)\odot (B^{T}dB)]A=A^T[U\odot V]A=A^{T}MA$里的$U$和$V$. 我们需要比较清楚的了解这两个transform之后的矩阵中每个元素对应于transform之前是什么位置的, 才能理解这个操作的正确性. 然后进一步理解经过transform之后实现点对点相乘操作的高效性. 如图7所示, kernel_tm2里所涂色的4个颜色块表示原始矩阵kernel中"4个chw卷积核, 并且各个卷积核的8x8hw矩阵的第0个元素", bottom_blob_tm2里涂色的8个颜色块表示原始矩阵bottom_blob中"8个不同8x8tile矩阵的第0个元素". 图7的操作可以按照以下描述: kernel_tm2的4个颜色块分别与bottom_blob_tm2的8个颜色块进行乘法, 结果保存到一个长度为4*8的临时变量中. 之所以没有把这个临时变量涂色涂完全, 是因为现在只计算了第0个c, 我们知道卷积的时候需要沿着c维度进行累加. 还需要图9所示将第1个c结果也累加起来, 这个临时变量才算是完全. 图7表示的经过transform后的multi操作等效于图8表示的未经transform的multi操作.

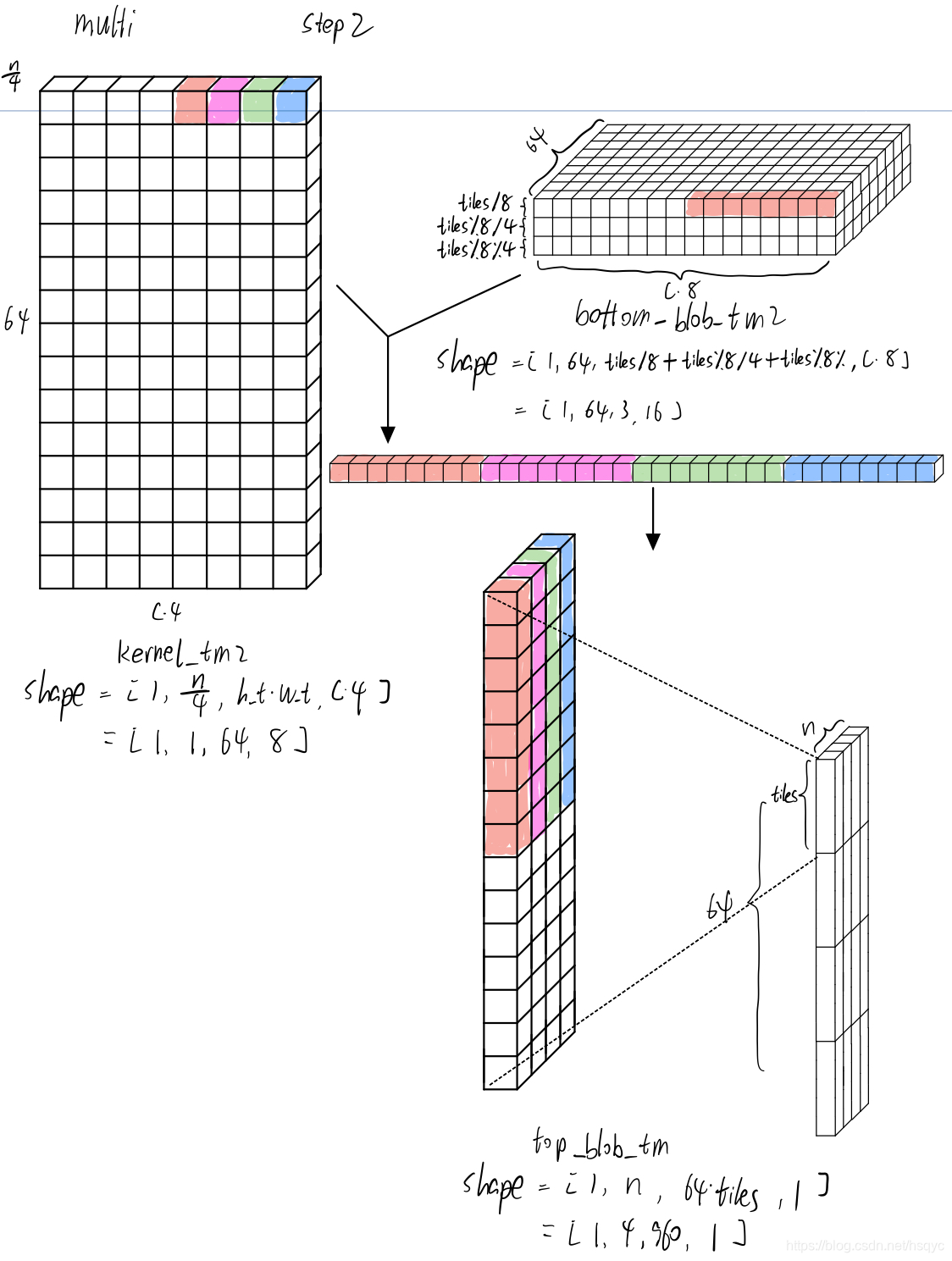

图9.multi step2

图9表示所有的c都累加到临时变量后才构成完全上色的完整的临时变量, 然后将这个临时变量保存到长的很类似bottom_blob_tm的top_blob_tm中. 图9应该描述的很清楚.

步骤四: ouput_transform

$$Y=A^T[(Gg{G}^T)\odot (B^{T}dB)]A=A^T[U\odot V]A=A^{T}MA$$

$$MA=\left[\begin{array}{cccccccc}{m}_0& m_1& m_2& m_3& m_4& m_5& m_6& m_7\\ m_8& m_9& m_{10}& m_{11}& m_{12}& m_{13}& m_{14}& m_{15}\\ m_{16}& m_{17}& m_{18}& m_{19}& m_{20}& m_{21}& m_{22}& m_{23}\\ m_{24}& m_{25}& m_{26}& m_{27}& m_{28}& m_{29}& m_{30}& m_{31}\\ m_{32}& m_{33}& m_{34}& m_{35}& m_{36}& m_{37}& m_{38}& m_{39}\\ m_{40}& m_{41}& m_{42}& m_{43}& m_{44}& m_{45}& m_{46}& m_{47}\\ m_{48}& m_{49}& m_{50}& m_{51}& m_{52}& m_{53}& m_{54}& m_{55}\\ m_{56}& m_{57}& m_{58}& m_{59}& m_{60}& m_{61}& m_{62}& m_{63}\end{array}\right]\left[\begin{array}{cccccc}1& 0& 0& 0& 0& 0\\ 1& 1& 1& 1& 1& 1\\ 1& -1& 1& -1& 1& -1\\ 1& 2& 4& 8& 16& 32\\ 1& -2& 4& -8& 16& -32\\ 32& 16& 8& 4& 2& 1\\ 32& -16& 8& -4& 2& -1\\ 0& 0& 0& 0& 0& 1\end{array}\right]$$

计算的过程跟前面计算$dB$的思路是一样的, 不赘述了. 也是 “0和1不用乘” 以及 “提炼公共部分” , 至于这个公共部分, 就看代码吧

// 计算MA
for (int m = 0; m < 8; m++) {
    // 3对6个公共部分
    float tmp024a = output0_tm_1[0] + output0_tm_2[0];
    float tmp135a = output0_tm_1[0] - output0_tm_2[0];

    float tmp024b = output0_tm_3[0] + output0_tm_4[0];
    float tmp135b = output0_tm_3[0] - output0_tm_4[0];

    float tmp024c = output0_tm_5[0] + output0_tm_6[0];
    float tmp135c = output0_tm_5[0] - output0_tm_6[0];

    // 结果都是用带上系数的公共部分组合而成
    tmp[0][m] = output0_tm_0[0] + tmp024a + tmp024b + tmp024c * 32;
    tmp[2][m] = tmp024a + tmp024b * 4 + tmp024c * 8;
    tmp[4][m] = tmp024a + tmp024b * 16 + tmp024c + tmp024c;

    tmp[1][m] = tmp135a + tmp135b + tmp135b + tmp135c * 16;
    tmp[3][m] = tmp135a + tmp135b * 8 + tmp135c * 4;
    tmp[5][m] = output0_tm_7[0] + tmp135a + tmp135b * 32 + tmp135c;
    // ...
}

// 计算AT(MA)
for (int m = 0; m < 6; m++){
    const float* tmp0 = tmp[m];

    float tmp024a = tmp0[1] + tmp0[2];
    float tmp135a = tmp0[1] - tmp0[2];

    float tmp024b = tmp0[3] + tmp0[4];
    float tmp135b = tmp0[3] - tmp0[4];

    float tmp024c = tmp0[5] + tmp0[6];
    float tmp135c = tmp0[5] - tmp0[6];

    output0[0] = bias0 + tmp0[0] + tmp024a + tmp024b + tmp024c * 32;
    output0[2] = bias0 + tmp024a + tmp024b * 4 + tmp024c * 8;
    output0[4] = bias0 + tmp024a + tmp024b * 16 + tmp024c + tmp024c;

    output0[1] = bias0 + tmp135a + tmp135b + tmp135b + tmp135c * 16;
    output0[3] = bias0 + tmp135a + tmp135b * 8 + tmp135c * 4;
    output0[5] = bias0 + tmp0[7] + tmp135a + tmp135b * 32 + tmp135c;

    output0 += outw;
}

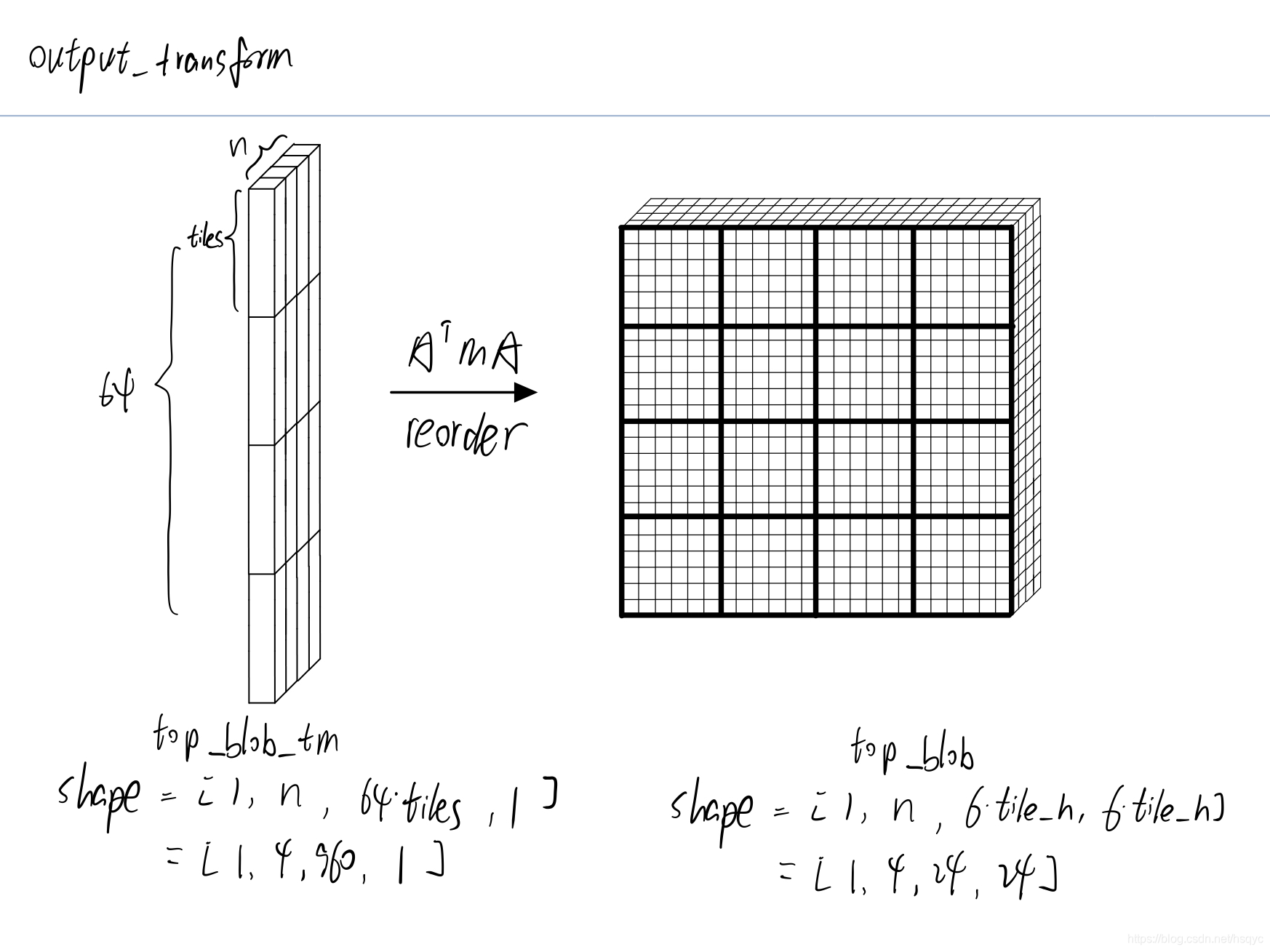

图10.output transform

总结

本文主要讲了ncnn实现Winograd的算法, 该实现主要包含两个部分, 一个是Winograd公式的矩阵之间的优化计算方式, 另外一个是为了SIMD操作优化而做的内存重排. 前者本文是通过展示矩阵乘公式以及附上ncnn实现代码完成了对应说明, 后者本文通过多幅图完成了形象说明. 希望能帮助大家更好的理解Winograd卷积
