之前介绍了RNN的模型结构，有兴趣的同志们可以往回翻翻看看，RNN（Recurrent Neural Networks）循环神经网络-CSDN博客。RNN在训练时，输入的序列只能顺序串行输入，无法并行处理，同时注意力范围有限，当序列较长时，容易遗忘之前的输入序列是什么。

因此为了解决单词间长距离依赖和并行计算的问题，Vaswani等人提出transformer的模型架构。

Vaswani A, Shazeer N, Parmar N, et al. Attention is all you need[J]. Advances in neural information processing systems, 2017, 30.

一、transformer的应用背景

1、序列到序列的学习，即Seq2Seq，指的是自然语言任务的输入是一段序列，输出也是一段序列，输入序列和输出序列的长度不一定是相等的。例如以下2个场景的应用场景：

（1）机器翻译，输入为源语言句子，输出为目标语言句子。

（2）文本摘要，输入为原始文档，输出位摘要内容。

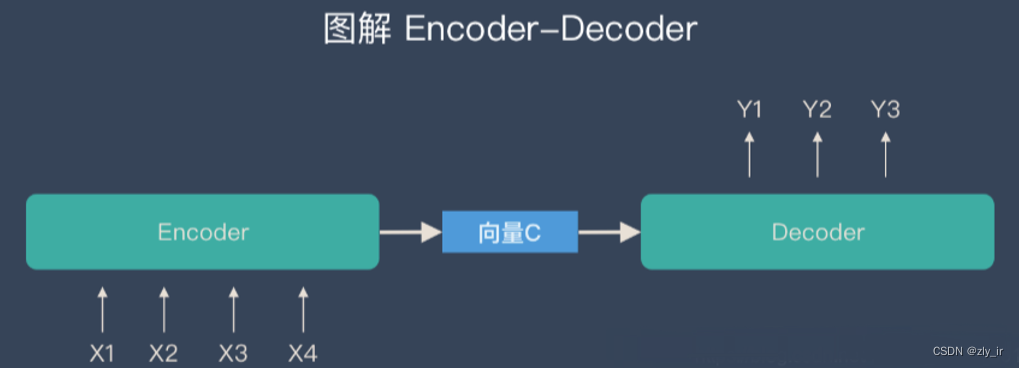

2、Encoder-Decoder结构，序列到序列的任务常用的架构，神经网络均可理解为是一个黑箱模型，Transformer的黑箱主要由两部分组成：Encoders和Decoders。以文本翻译任务为例，输入文本会先经过Encoders模块(编码器)，该模块对文本数据进行编码；编码后的文本数据再被传入Decoders模块(解码器)，该模块对文本数据进行解码得到最终的翻译结果。

二、transformer的结构

transformer里最重要的部分即为自注意力机制，此机制主要由多头注意力和掩码多头注意力两部分组成，下面我们将详细进行介绍。

2.1 encode中的多头注意力Multi-Head Attention

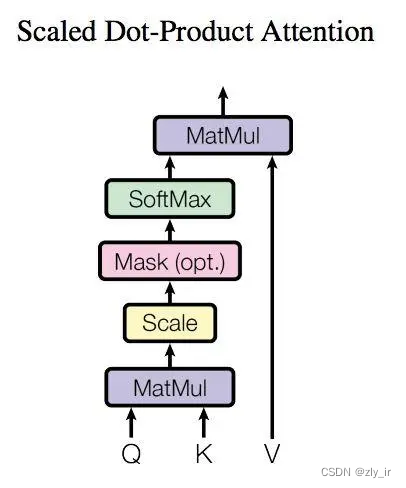

在多头注意力机制中，用到了一种叫做缩放点积注意力的计算方式，

1、计算查询向量q，键向量k和值向量v

根据每个单词的向量表示(x1,x2,x3,...xn)，通过线性变换，计算对应的查询向量q、键向量k和值向量v，Wq、Wk、Wv为三个对应的权重矩阵，计算公式如下：

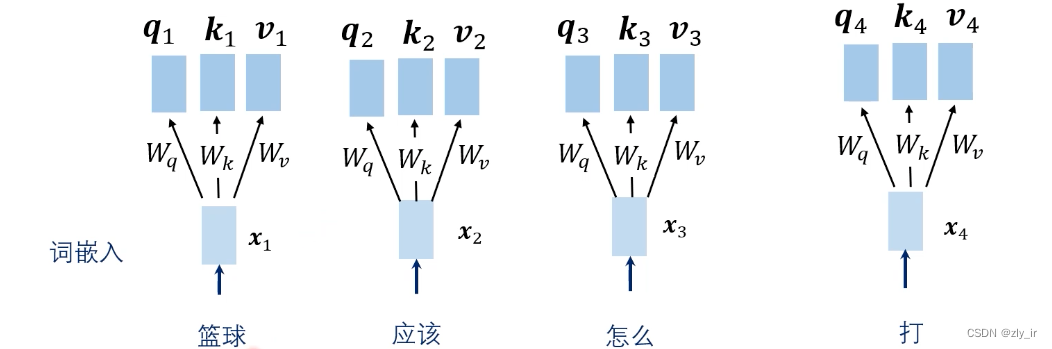

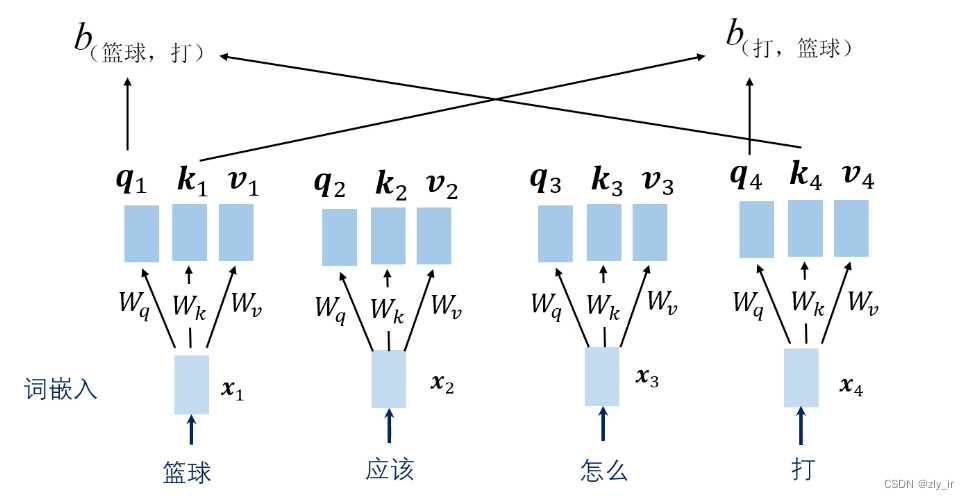

例如对于这样一段话：篮球 应该 怎么 打，我们分别对每个词进行词嵌入后得到x1、x2、x3、x4，每个词的向量分别乘以权重矩阵，得到q1、k1、v1~q4、k4、v4

2、多头分解

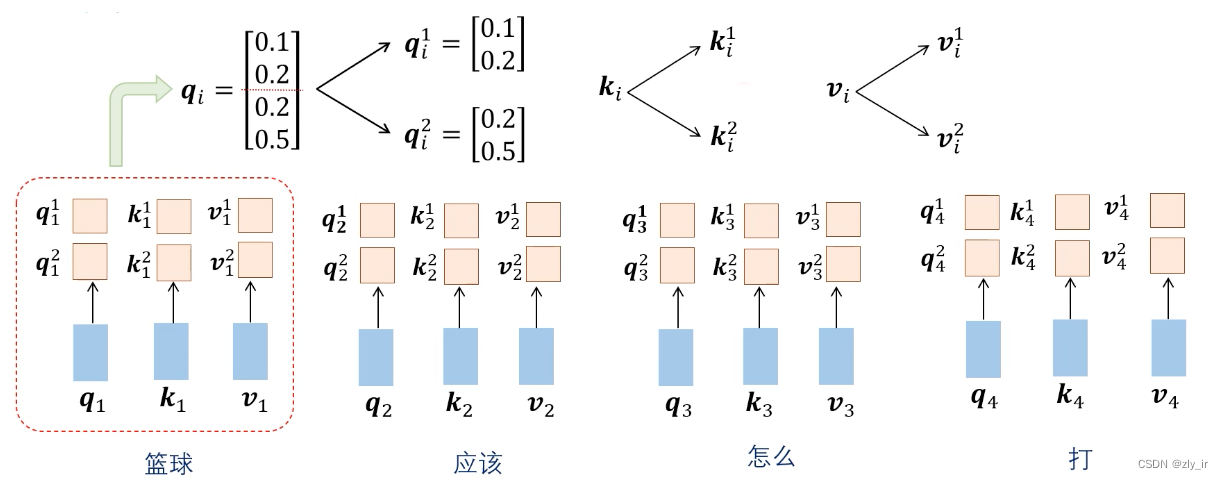

将查询向量q、键向量k和值向量v分解为多个向量（这个就称为多头），如下所示，以分解为2个为例：

 在transformer中，分解成几个头是可以自己选择的，在应用中一般输入向量为768维，分解成12个头，每个头64维。

3、缩放点积注意力

（1）对每个头，分别计算注意力权重，计算公式如下：

分母即为缩放，其中为q和k的纬度，例如每个q为64维，那么分母就位。

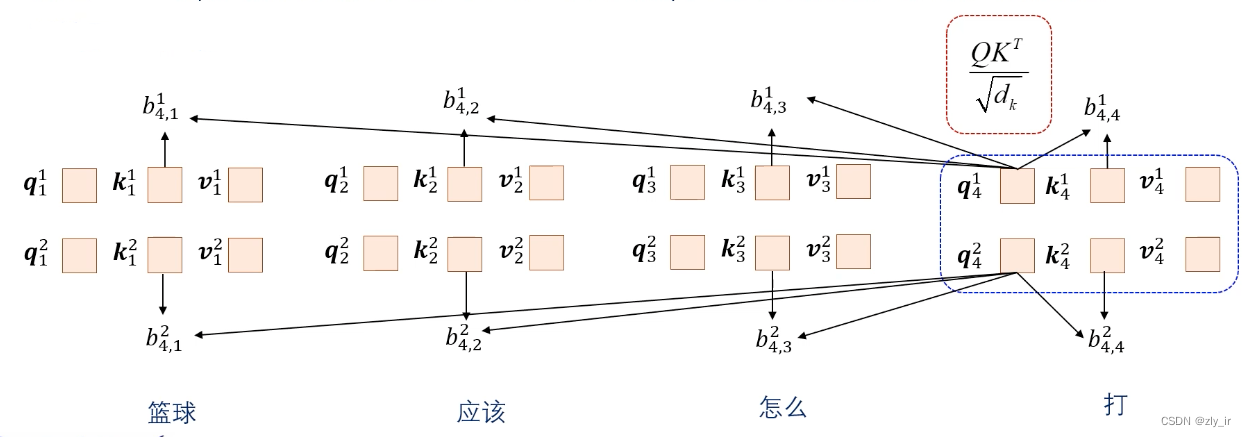

例如对于“打”字中的其中一个头的q值，让其分别乘上篮球、应该、怎么和自己的k值，得到值b

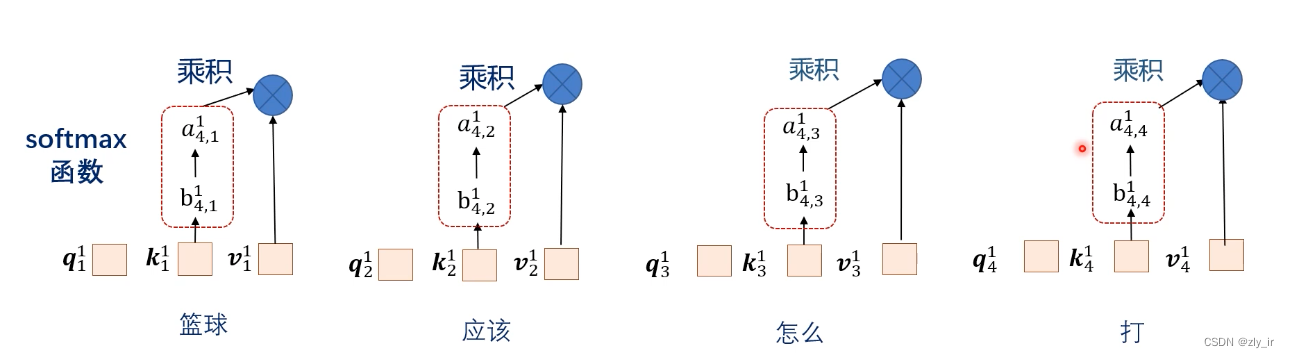

（2）利用softmax对b值进行归一化，得到注意权重a，这一步的目的意味中重要的信息通过softmax函数隐射到了a值上。

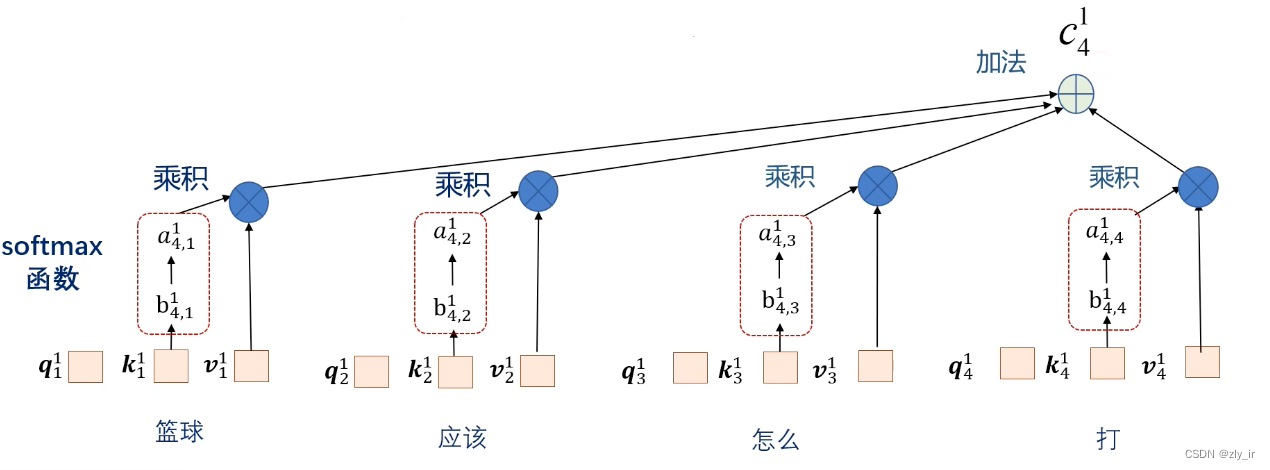

（3）归一化后的值乘以自身的v值，然后聚合上下文信息，得到最终打字的隐层输出值c。这个c值，就能包含得到上下文的信息了

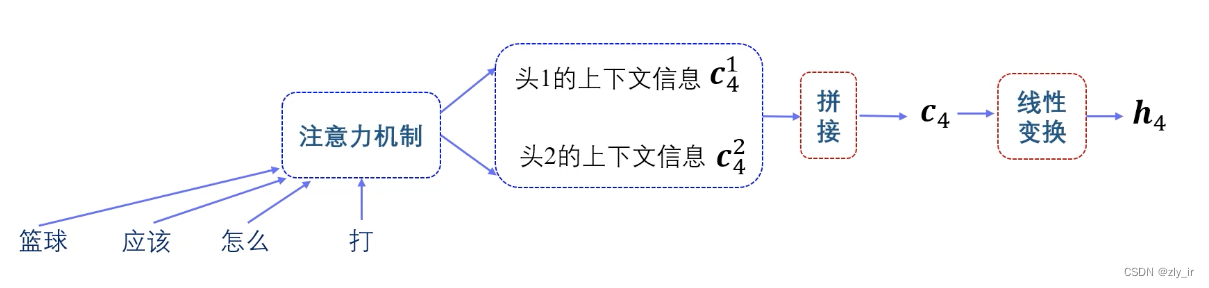

（4）拼接不同头的计算结果。上述的例子中，只是计算一个头中，“打”字如何结合上下文的信息得到隐层输出，由于transformer中，存在多个头，因此需要对多个头的结果进行聚合，得到最终的结果。拼接完成后，再做一个线性变化，最终得到隐层的输出h

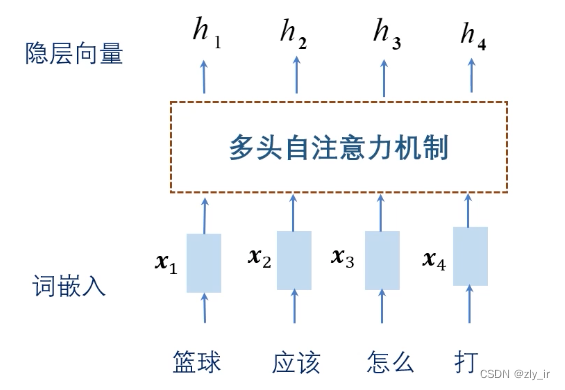

 最终结果就是如下了，其中h4是包含了x1、x2、x3、x4的输入信息的，说明transformer是能够很好的联系上下文的。

4、多头注意力机制的优势

（1）解决长距离上下文联系的问题。

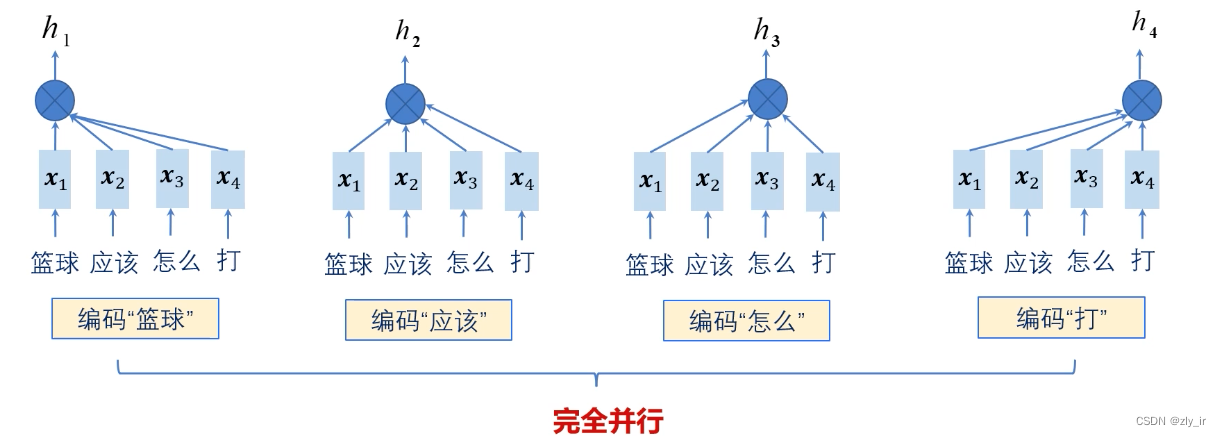

（2）能够实现并行计算。比如编码“篮球”、“应该”、“怎么”、“打”时，完全互不影响，所以可以并行。

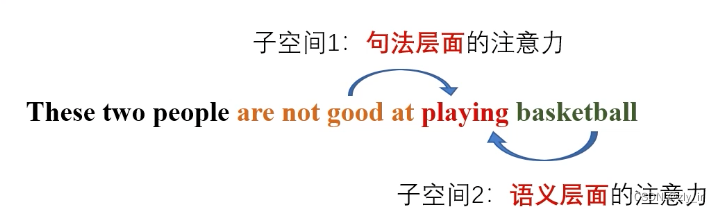

（3）多头注意力机制能够在不同子空间的表示上实现信息聚合，比如“playing”这个词，在句法空间上，是依赖上文“good at”的，他决定了词态是进行时“ing”；使用play，又由basketball决定的，因为打篮球使用“play”而不是“do”或者“make”。

（4）给定一个单词分别计算q、k、v，这样就能在计算一个词的时候其最终的b值是跟上下文强相关的，比如b(篮球，打)和b(打，篮球)，这两个值不应该一样，这样输入的句子中的字得到的值就不会是静态的（相比于word2vector这种静态embedding而言）。

2.2 transformer编码器

1、输入增加位置向量

在输入端增加位置向量的目的，一是因为句子中的单词位置，对句子的语义是有很大影响的，比如“我比你高”和“你比我高”，这两句话是完全不一样的结果。二是因为自注意力机制中，没有包含句子顺序的任何信息。

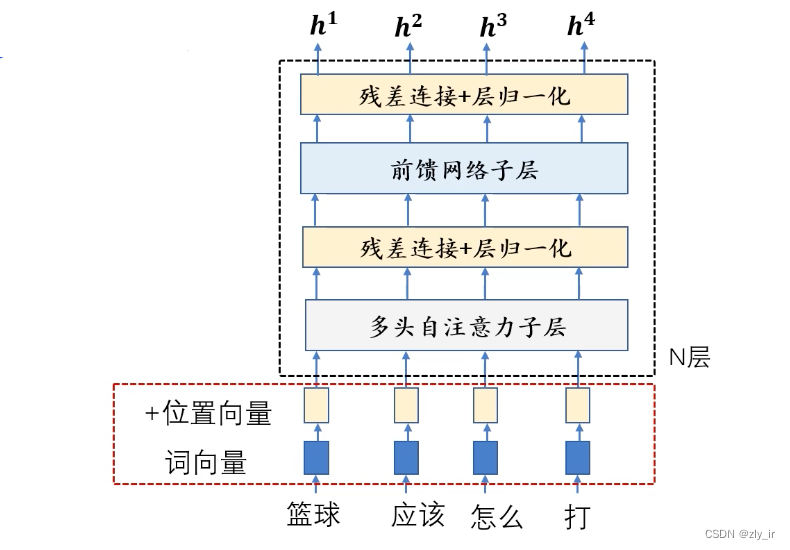

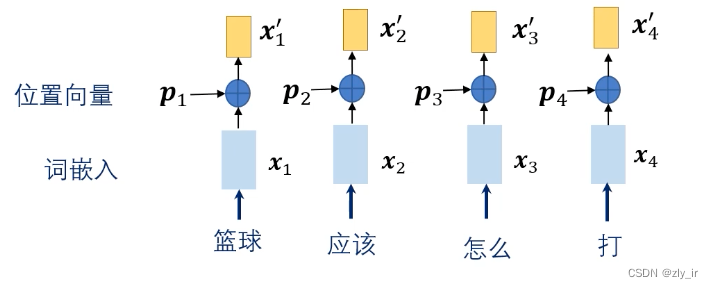

因此，在词输入到多头自注意力层前，我们添加一个位置信息进去，例如对于n个单词的词向量(x1,x2,x3,...xn)，添加对应的位置向量(p1,p2,p3,...pn)，得到如下结果



 位置向量如何确定呢，主要是有两种：

（1）将位置向量看做参数，随机初始化，根据训练数据进行优化；

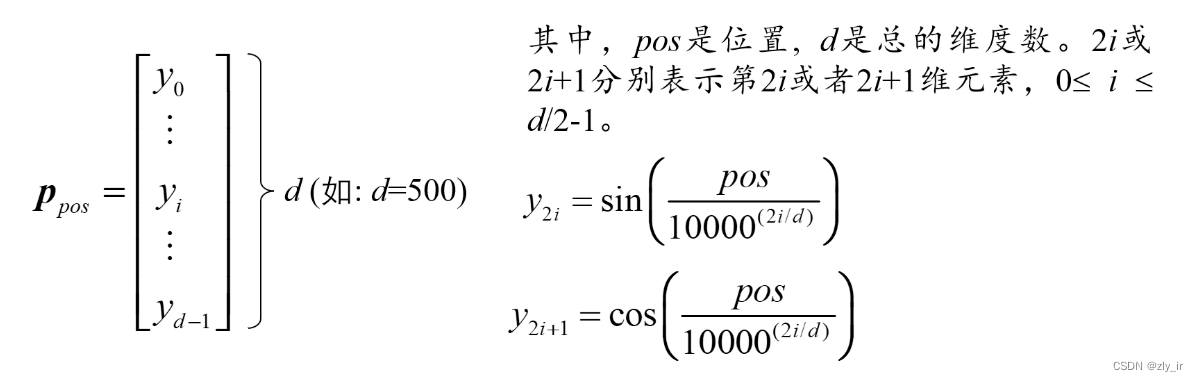

（2）按照一定规则，在训练过程中是固定不变的。这是实际应用中常见的一种方式，如下：

2、transformer编码器

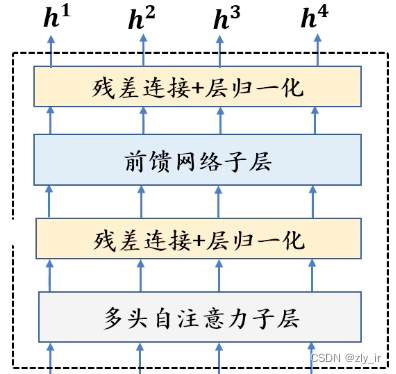

一个transformer编码器encode由一个多头自注意力子层、两个残差连接和层归一化子层和一个前馈网络子层组成。结构如下

（1）多头自注意力子层，已经在2.1中进行了介绍，在encode中的编码器中，自注意力的计算是同时计算左右两端的上下文的，而在decode编码器中，自注意力计算是只关注左边的词的（后面会介绍为什么）。

（2）残差连接和层归一化

残差链接是深度学习网络中一个场景的做法，其目的是将误差信号不经过中间权重矩阵变化直接传播到底层，缓解梯度消失问题。

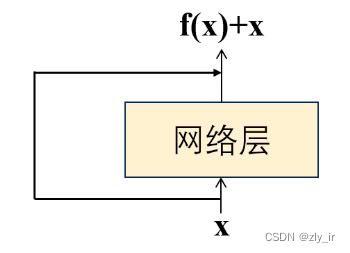

其做法是见输入的x和经过网络变换的f(x)直接进行相加，作为该层的输出。

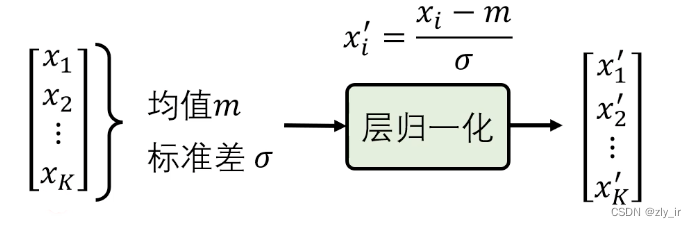

层归一化是为了是每层输入和输出数据的分布相对稳定，加速学习速度。

（3）前馈网络子层

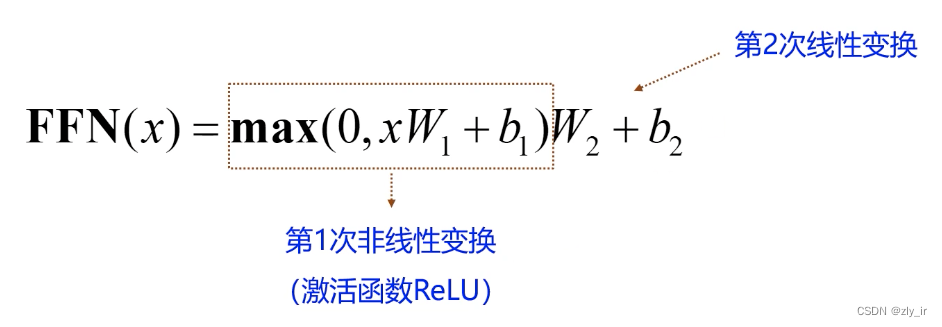

他是由两层的前馈网络组成的，第一层使用Relu对结果进行非线性变换，第二层使用线性变化输出结果。计算公式如下：

2.3 transformer解码器

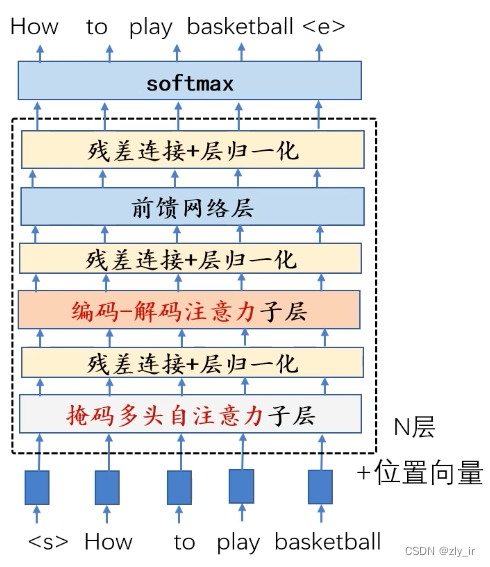

transformer解码器相比编码器，多了一个编码解码注意力子层，主要组成如下：

（1）1个掩码多头自注意力子层。

（2） 3个残差连接和层归一化。

（3）1个编码解码注意力子层。

（4）1个前馈网络层。

1、掩码多头自注意力子层

相比于encode里的多头注意力子层，在decode里的掩码多头自注意力子层有如下不同：

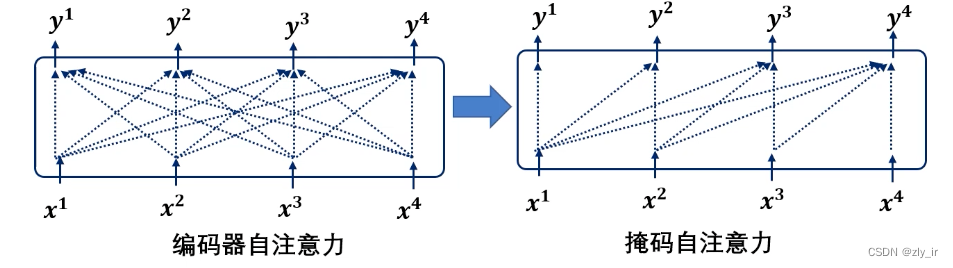

（1）对于一个目标单词，只和前面出现过的单词计算q、k、v的值，而把后面的单词掩盖掉。其目的为了保证模型在训练和测试阶段保持一致。

2、编码-解码注意力子层

对于某一个目标单词而言，只与原端单词的隐层状态计算注意力，为了能够在解码过程中利用到源语言的信息，其做法是在注意力计算中，q只与目标单词的隐层状态进行计算，而k和v来自源端隐层状态。（目标单词为因为，源端单词为中文，做的是中文翻译英文）。

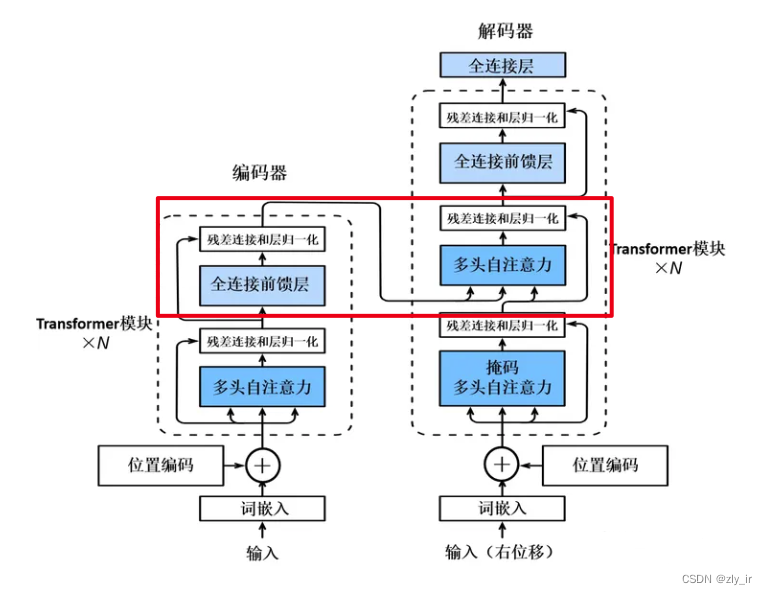

如图红框所示：
