文章目录

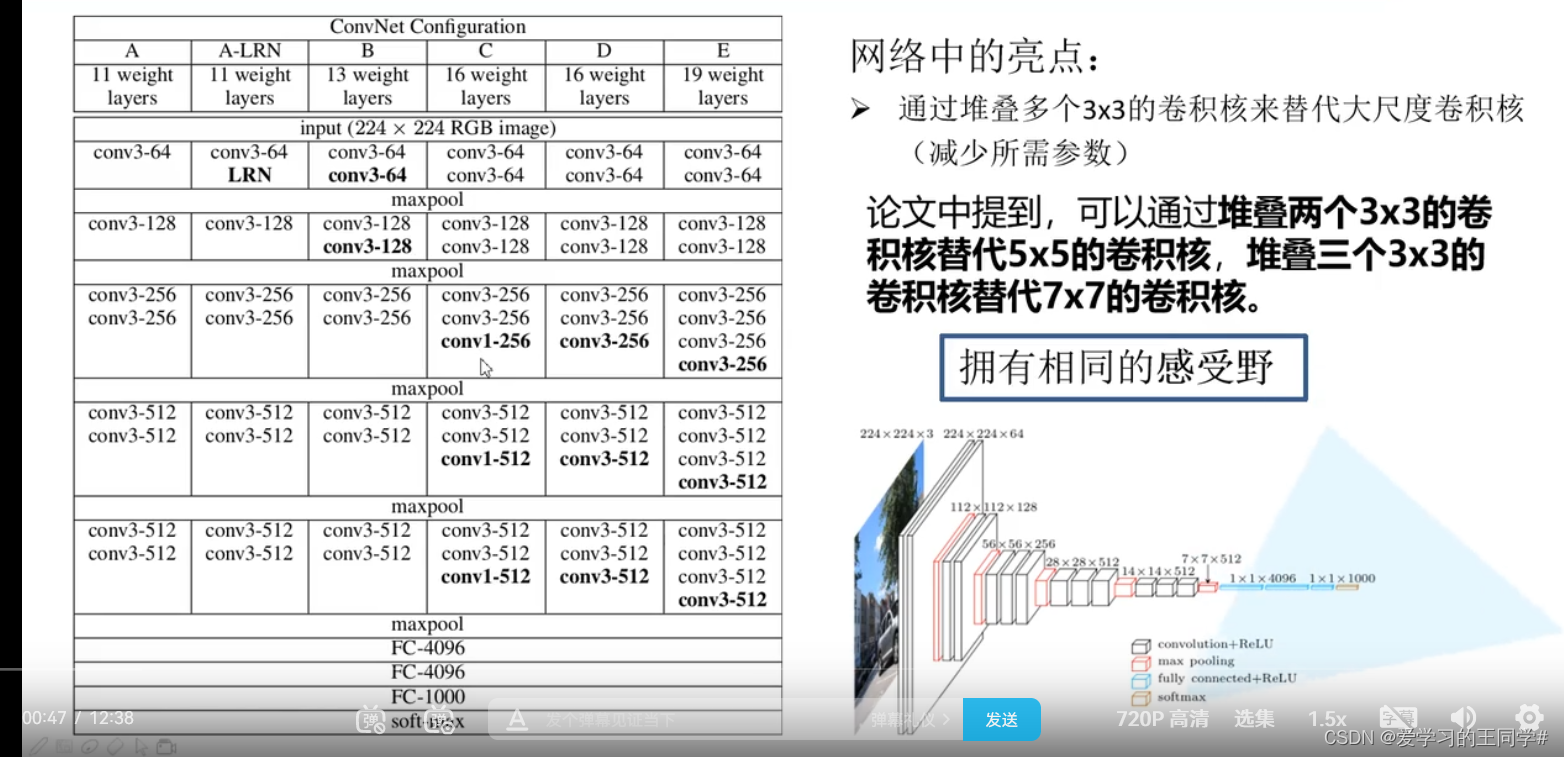

VGG网络

vgg网络是2014年由牛津大学提出的；

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UpfvsAk6-1666428126793)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408190558732.png)]

亮点

堆叠多个3 * 3卷积核，来代替大尺度卷积核，减少所需要的参数

两个3 * 3 代替一个5 * 5；三个 3* 3 代替7 *7 ；拥有相同的感受野

16是13个卷积层，以及三个全连接层

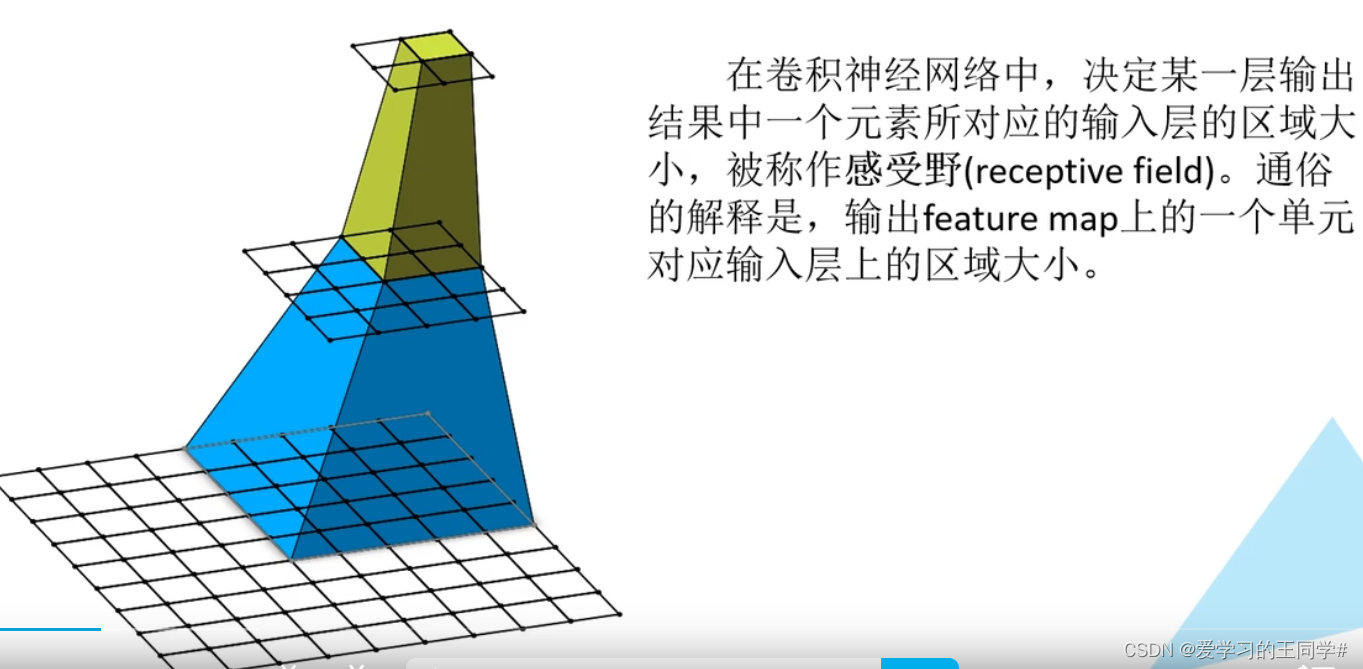

感受野

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-WPHuGP1H-1666428126795)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408191204385.png)]

通俗解释：某个输出的Feature map上的一个单元对应输入层的区域大小就叫感受野

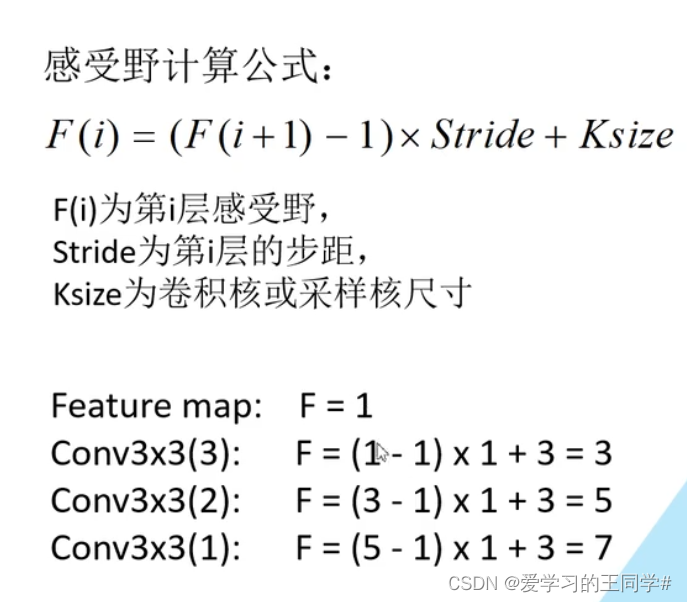

感受野计算公式

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9jB1QTF4-1666428126797)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408192743940.png)]

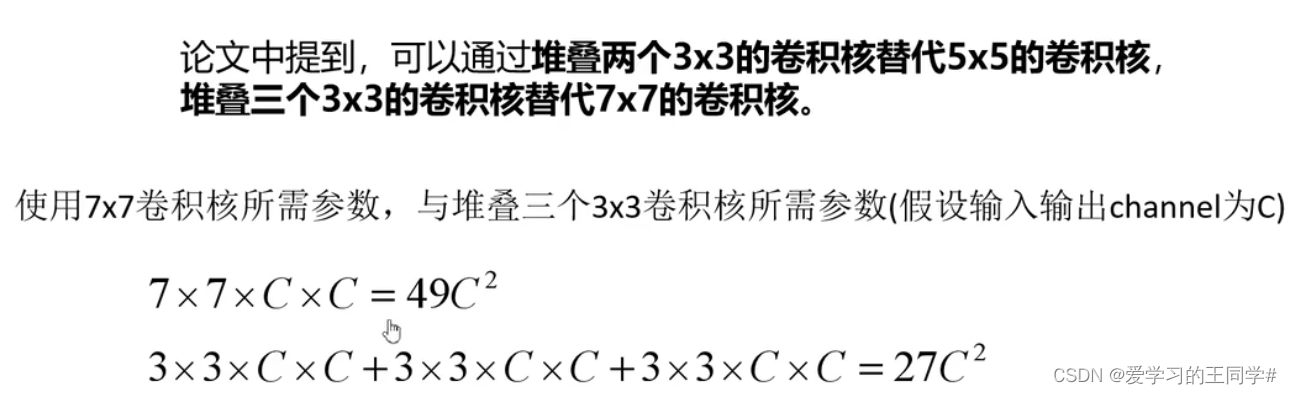

不同卷积核的参数大小

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cbG0RDd5-1666428126797)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408193003239.png)]

一个 7* 7参数为49C²，第二个c是卷积核个数，特征图深度与卷积核深度C个数是相同的；三个 3*3 参数为27C²；

输入图片224 * 224 * 3；224 * 224 *64；112 * 112 *128 ；56 * 56 *256；28 *28 *512； 14 *14 *512 ；

最后三个全连接层，以及一个soft max 层

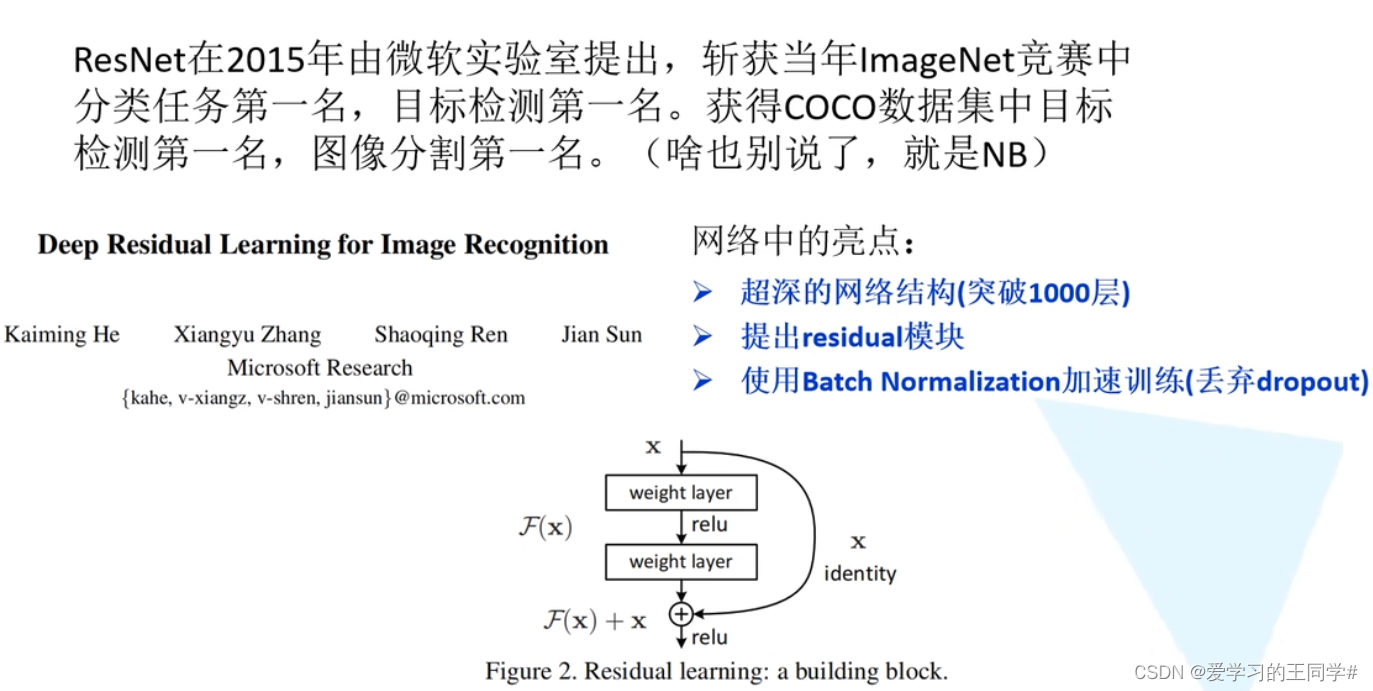

RestNet

在2015年由微软团队提出，获得分类任务，目标检测，图像分割第一名。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uSDRyIfA-1666428126799)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408195952863.png)]

亮点：1、超深网络，超过1000层

​ 2、提出residual

​ 3、使用Batch normalization加速训练

网络加深的问题：

​ 1、梯度消失或梯度爆炸

​ 2、退化问题（层数深的没有浅的效果好）

假设每一层卷积的梯度误差是一个小于1的数，随着网络加深，反向传播是，不断乘以小于1的数，梯度就越趋于消失；梯度误差是大于1的数，网络加深，梯度趋于爆炸趋势。

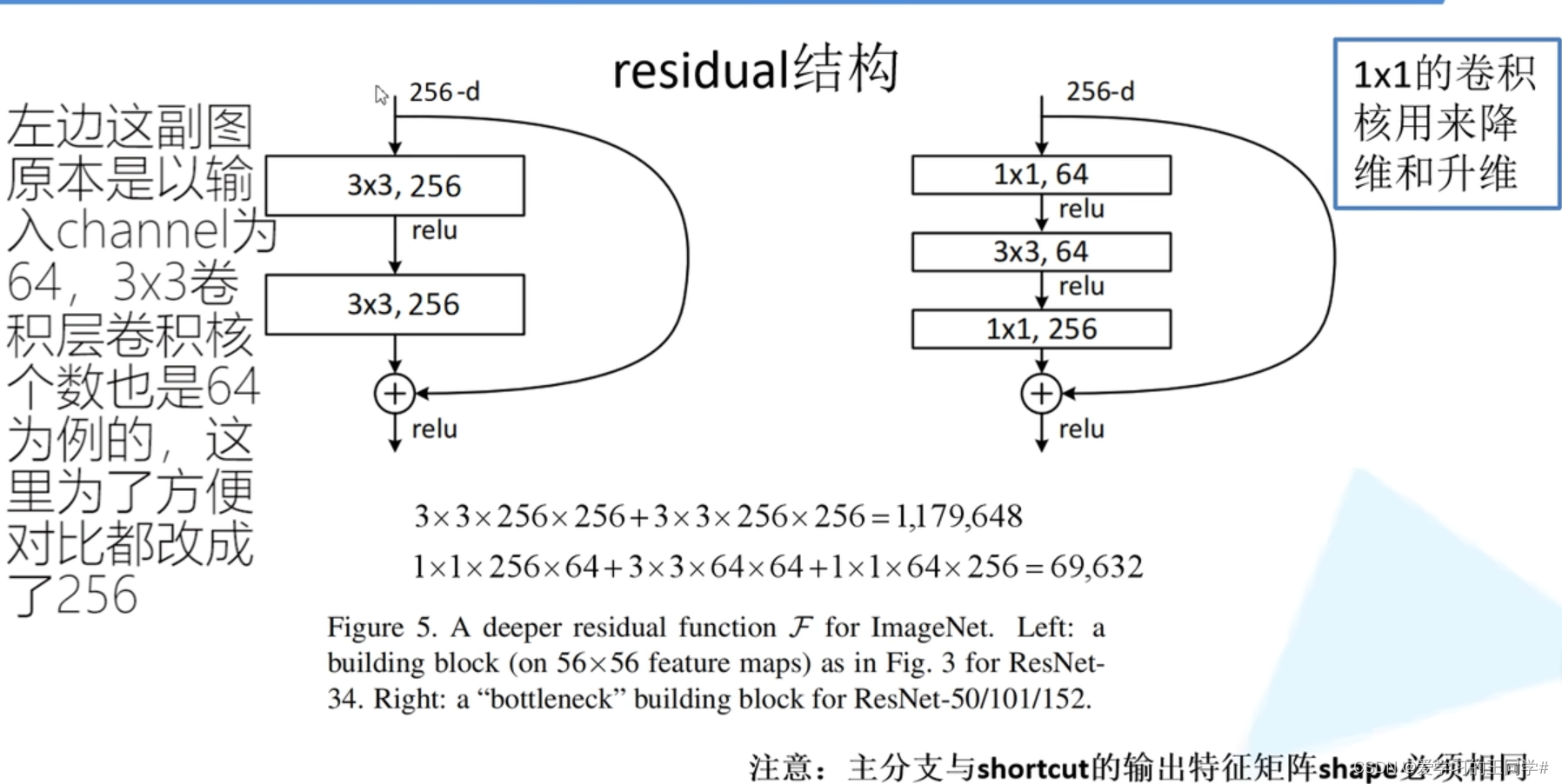

Residual残差结构

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZmKQRel7-1666428126804)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408201442879.png)]

左右两个结构参数个数分别为1179648（118万）；69632（7万）

BN层

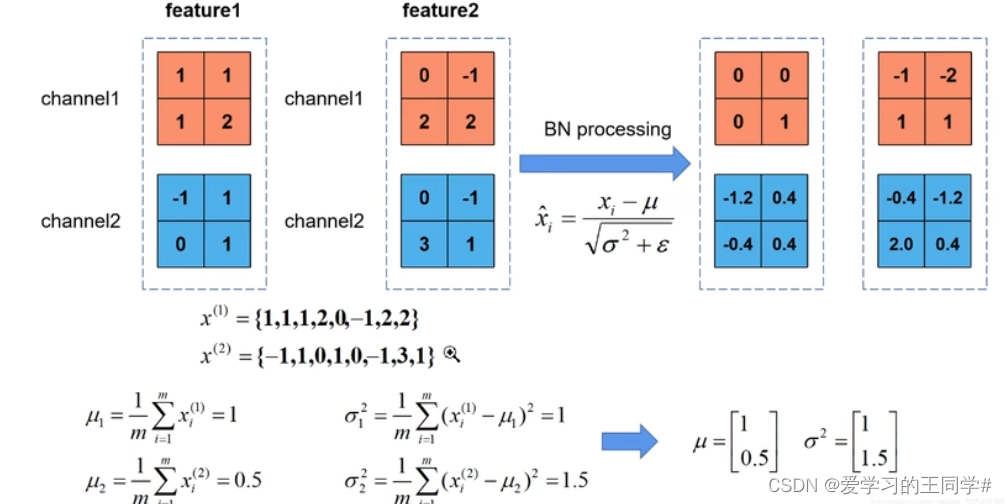

bn操作就是使feature map满足均值为0，方差为1的分布规律；

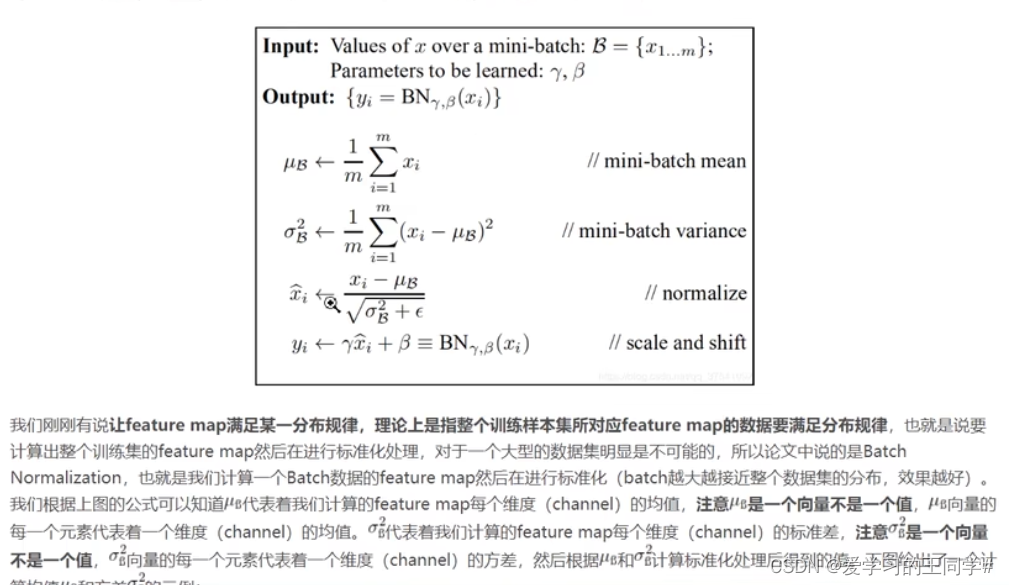

计算均值和方差

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JRyMKUWb-1666428126809)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408205802239.png)]

这里的均值是一个向量，不是一个值，每一个元素代表一个维度channel，所有样本的均值；方差也是一个向量，γ，β初始值为1,0；均值，方差是正向传播得到，γ，β是反向传播得到的

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-6DHCcycr-1666428126813)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408210049993.png)]

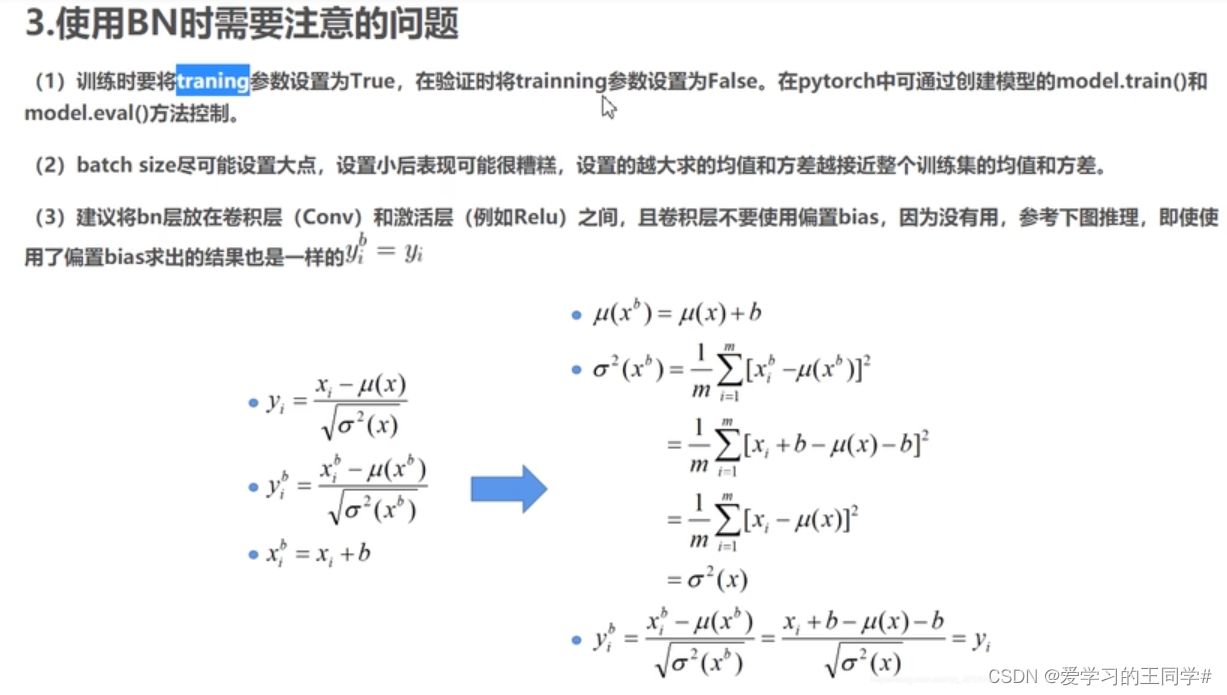

使用BN的注意事项

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FDJjQ5ew-1666428126814)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408210526548.png)]

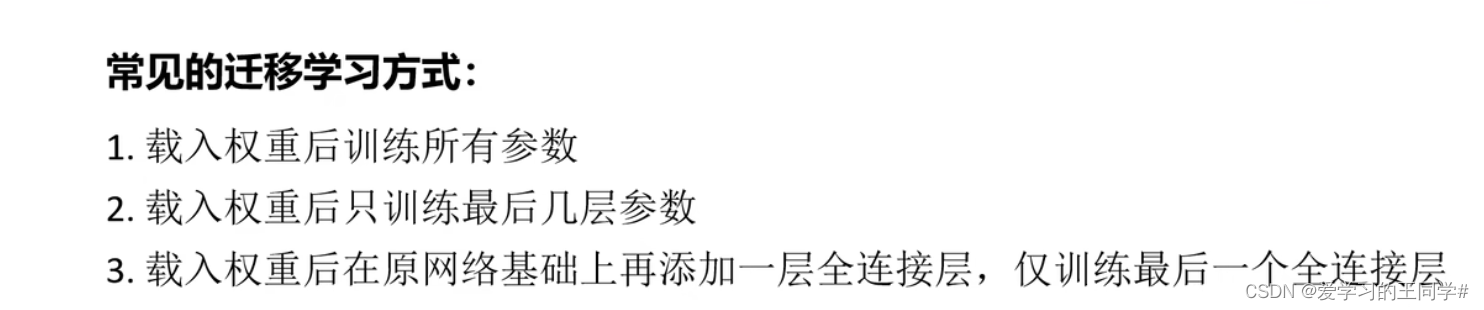

迁移学习方式

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xpnV79DH-1666428126815)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220408211044127.png)]

MobileNet

V1

传统卷积神经网络，内存需求大、运算量大，导致无法在移动设备以及嵌入式设备上运行。

MobileNet是2017年由Google提出，专注于移动端或者嵌入式设备中的轻量级CNN网络。准确率小幅缩小，大大减小模型参数与运算量。

网络亮点

1、大大减少运算量和参数数量

2、增加超参数α，β

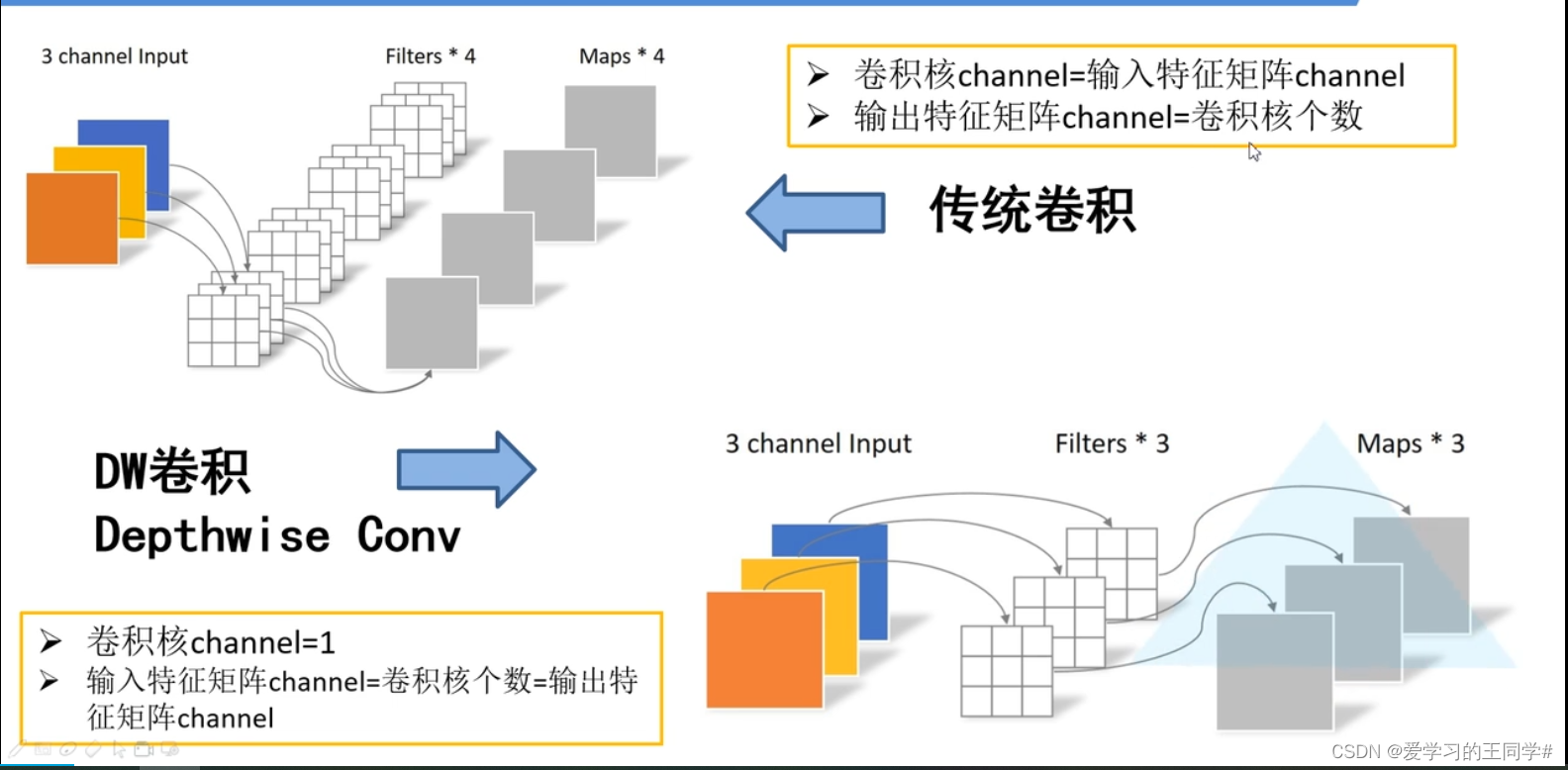

输入特征与卷积核关系

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ul9uVz52-1666428126818)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409083148369.png)]

​ 1、普通卷积：上半部分图：输入特征矩阵channel=卷积核channel

​ 输出特征矩阵的channel = 卷积核个数

​ 2、DW卷积：卷积核channel=1

​ 输入特征矩阵channel =卷积核个数 =输出特征矩阵channel

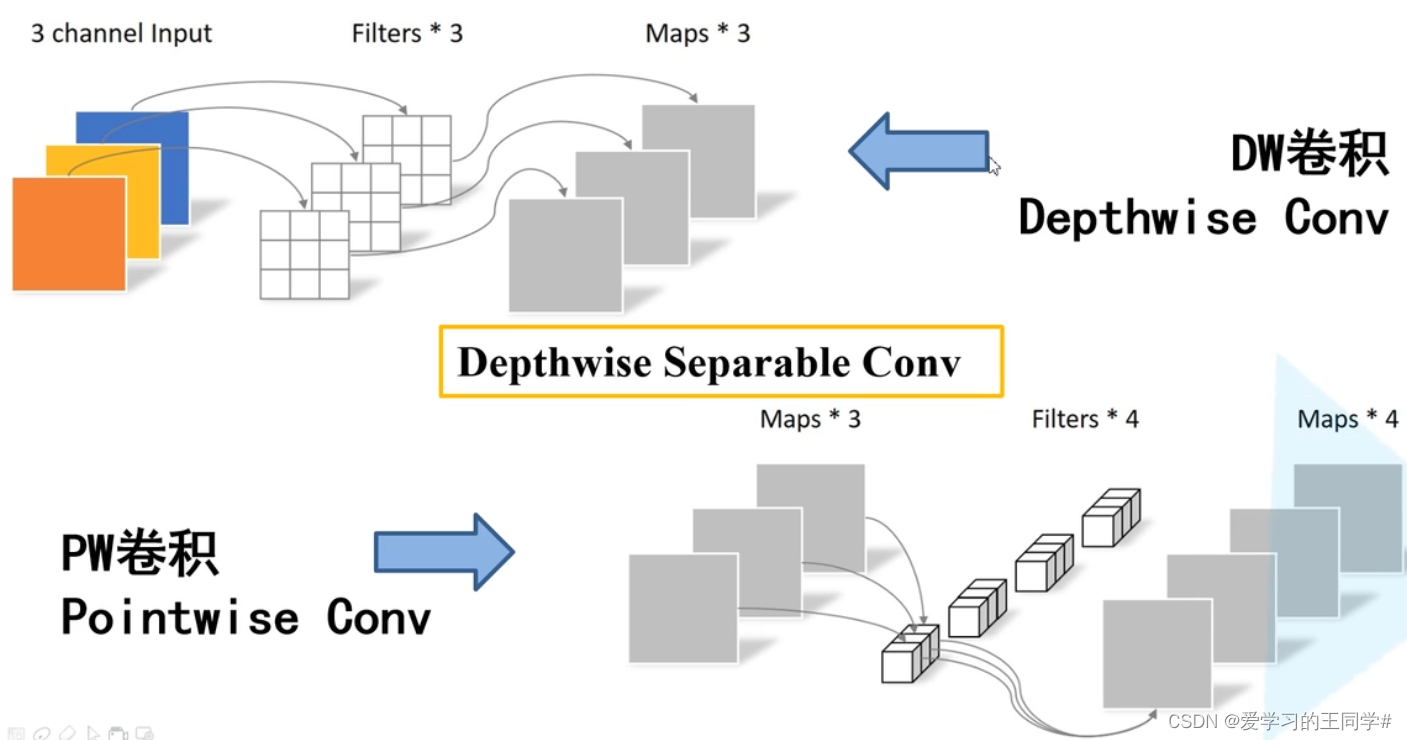

Depthwise Separable Conv深度可分卷积

有两部组成：DW + PW

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4uYvz1Yd-1666428126820)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409084031473.png)]

pw模式是普通卷积，但是大小为 1*1 ，深度=输入卷积深度

普通卷积操作与DW+PW，后者能节约8 - 9倍

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dKROpfvi-1666428126821)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409085343622.png)]

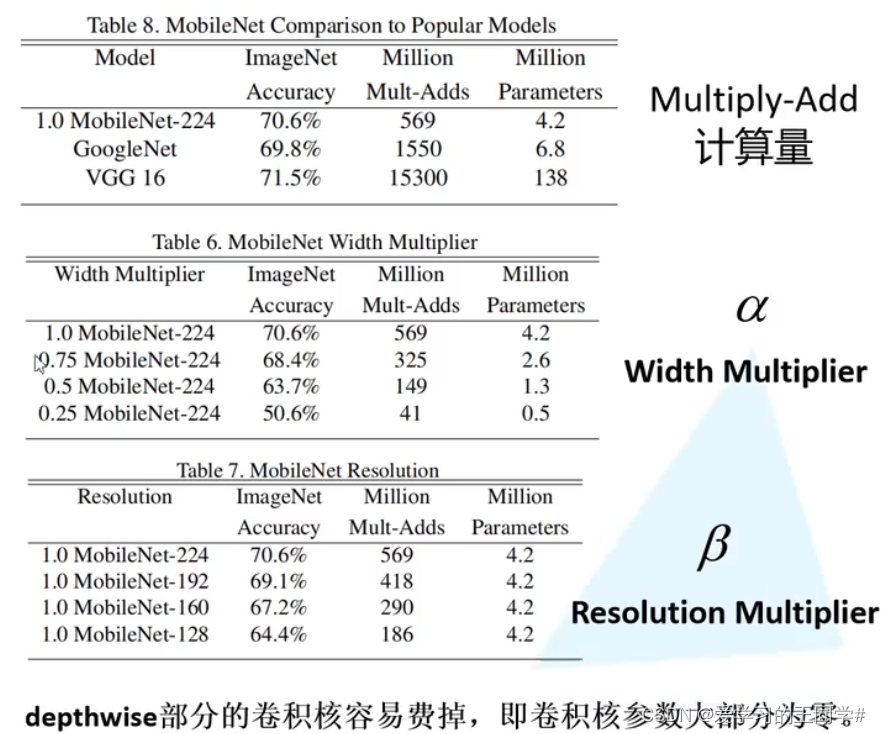

参数α为卷积核个数的倍率，β为图片分辨率参数

DW操作部分卷积核容易废掉，卷积核参数大部分等于零。

V2

google团队2018年提出的，相比V1网络，准确率更高，模型更小

网络中的亮点

1、Inverted Residuals(倒残差结构)

2、Linear Bottlenecks

倒残差结构

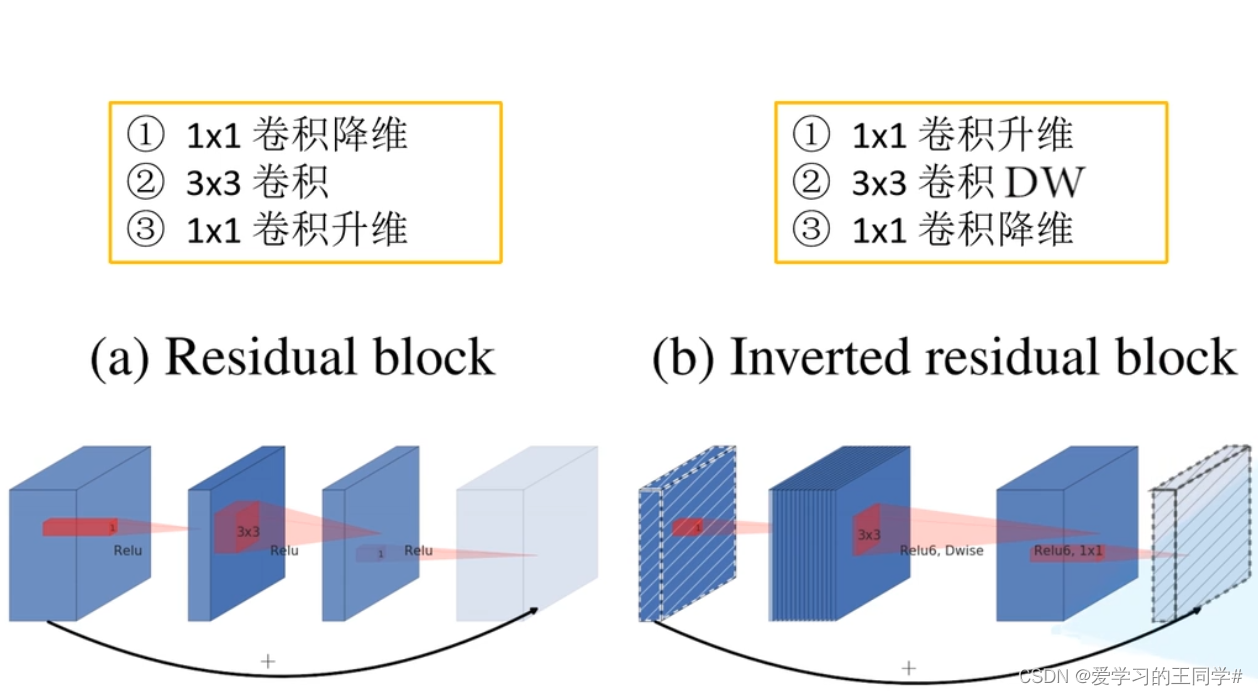

resnet的传统残差结构

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OSYig3cj-1666428126823)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409091655757.png)]

（a）1 * 1 卷积核对特征矩阵降维，3 * 3 卷积处理， 1 *1 卷积核升维，看图也可知两头大，中间小；激活函数RElu

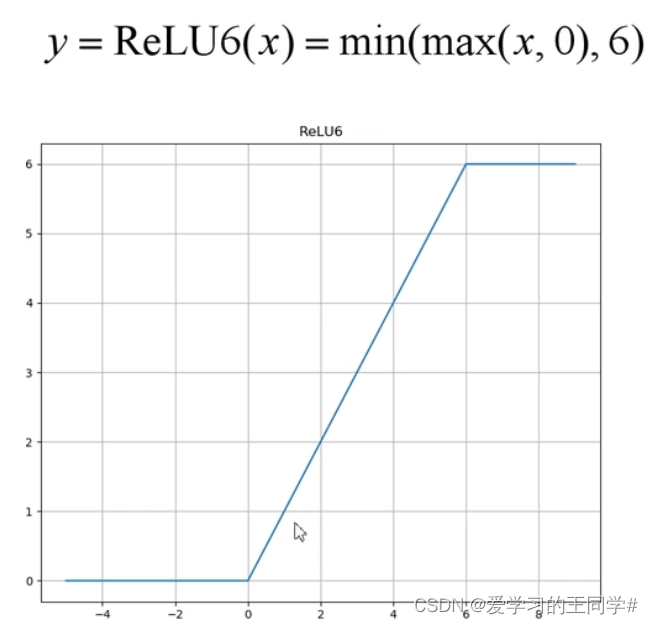

（b）倒残差，先升维，再DW卷积，再降维，两头小，中间大;ReLU(6)

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lQGIBMW8-1666428126824)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409092851119.png)]

Relu激活函数对低维特征信息造成大量损失

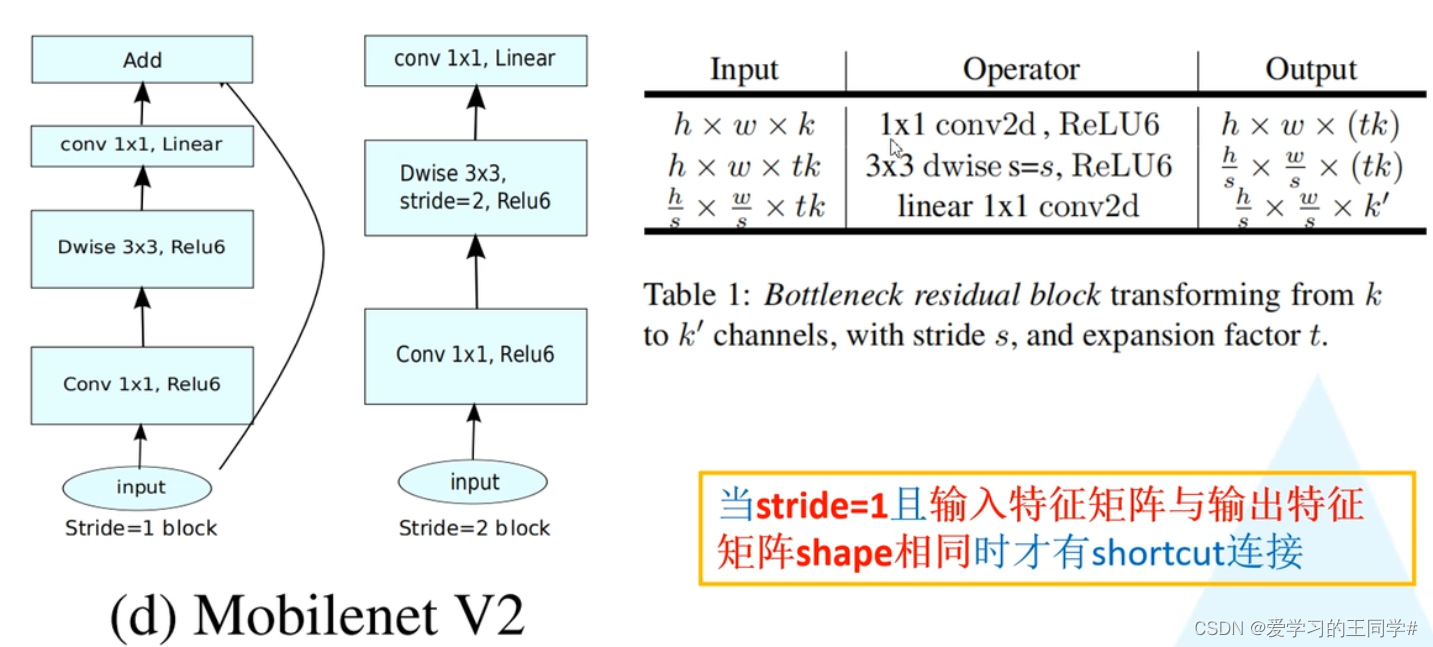

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MmqKodsm-1666428126826)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409101456158.png)]

当stride = 1且输入特征矩阵与输出特征矩阵shape相同，才有shortcut连接

V3

亮点

1、更新Block

2、使用NAS搜索参数

3、重新设计耗时层结构

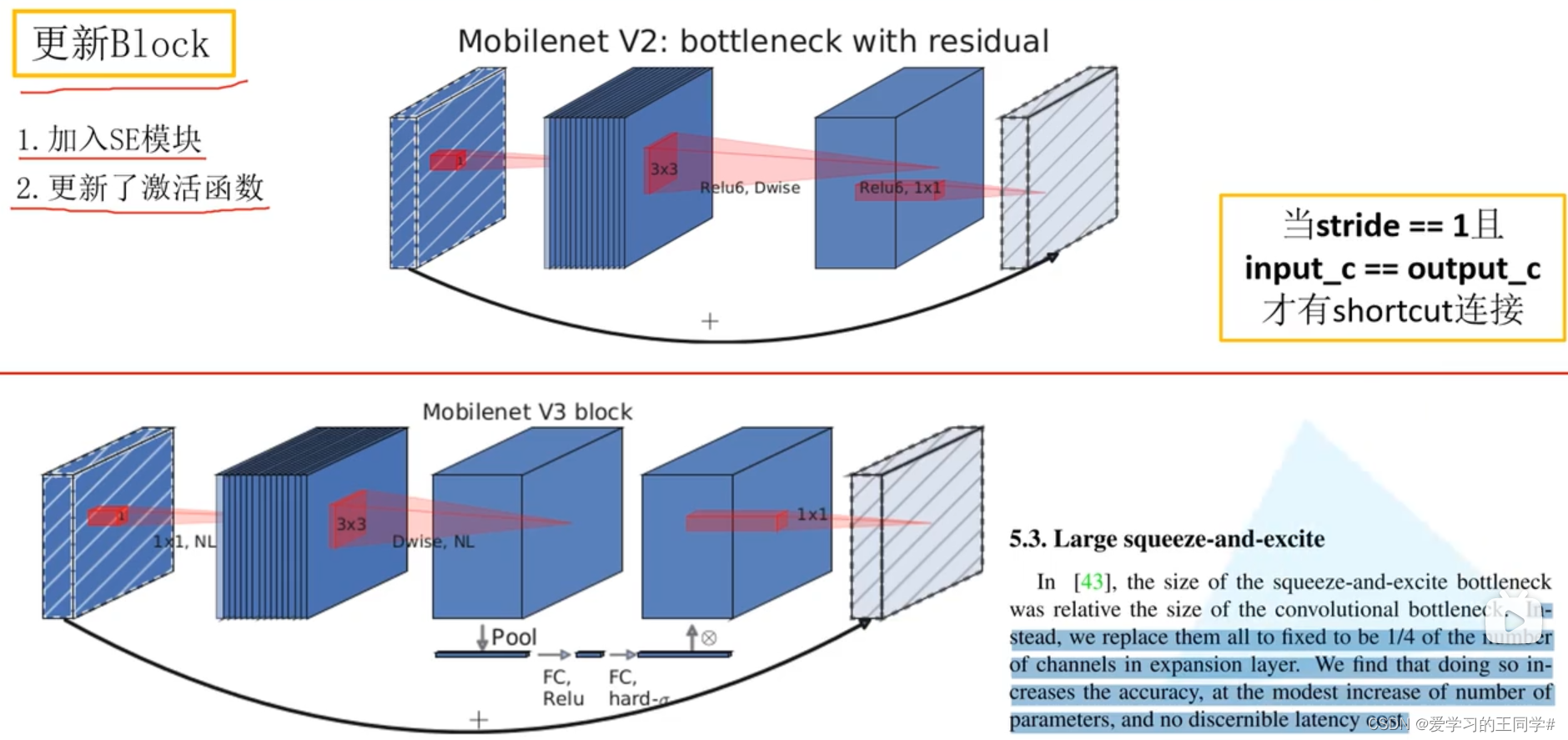

更新Block

1、加入注意力SE

2、更新了激活函数

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xXDmdLmb-1666428126828)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409103657719.png)]

V3的block进行se操作，先进行池化，再进行两个全连接层操作

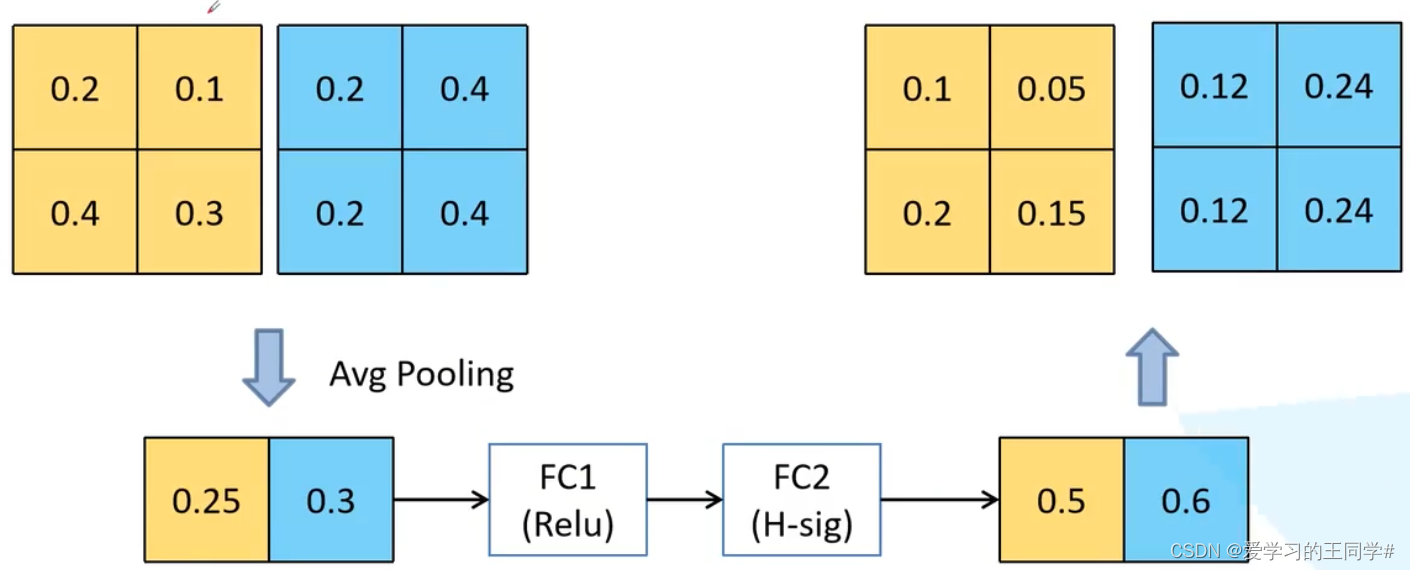

se模块

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pRtb04hR-1666428126829)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409104454960.png)]

先进行平均池化操作，进行第一次全连接层，节点个数为1，使用Relu激活函数胡；

第二个全连接层节点个数与特征矩阵深度一致，使用Hard-sigmoid激活函数,

最后得到两个元素的向量，每个元素就是对于输入特征的权重，得到输出特征

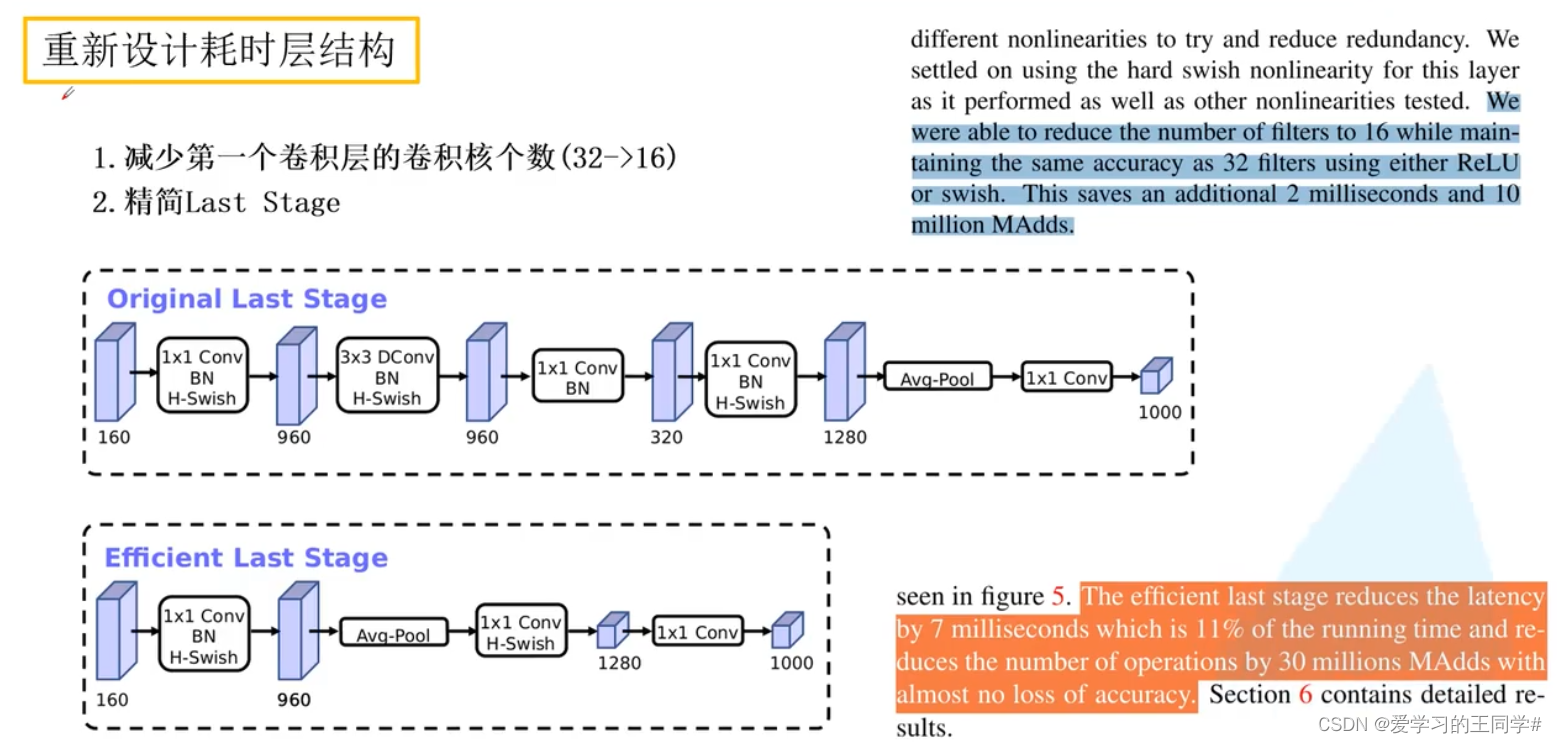

重新设计耗时层结构

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-c4pjuS53-1666428126831)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409105215530.png)]

​ 1、减少第一个卷积层的卷积核个数（32-16）

​ 2、精简last stage

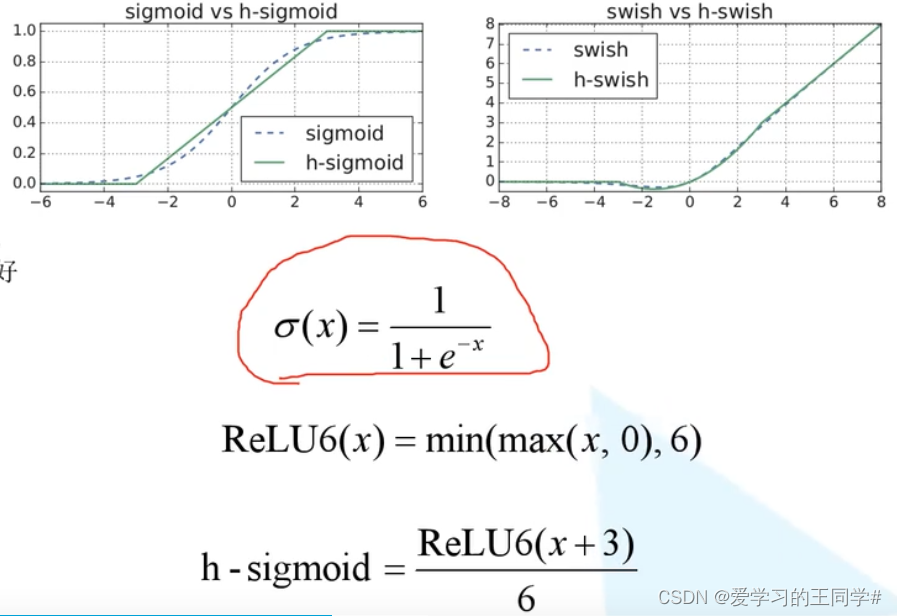

重新设计激活函数

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UeW3xhwh-1666428126832)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220409105704007.png)]

红框是是sigmoid激活函数

设计一个h -sigmoid激活函数：及ReLU(6)+sigmoid激活函数

shuffleNet

v1

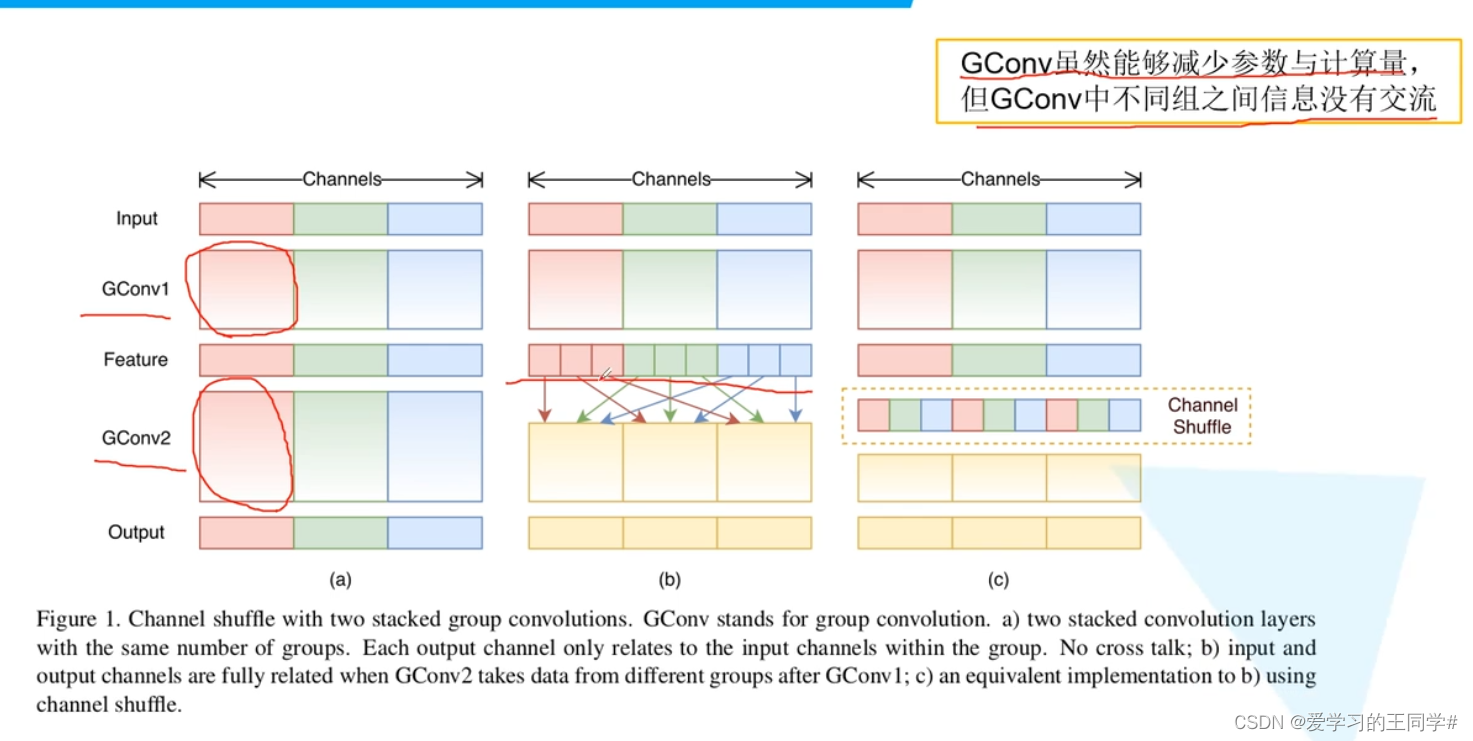

​ 提出了channel shuffle的思想，ShuffleNet Unit中全是GConv和DWConv.

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-jXTscRka-1666428126834)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220410214554718.png)]

传统的逐步卷积，不同通道之间是没有交流的；

中间图是将每个channel中的第一份放一起，每个第二份放一起，每个第三份放一起，

图三就是channel shuffle（通达洗牌），融合不同channel的信息

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OPGgW92Y-1666428126836)(D:\Program Files\Typora\vgg,mobilenet图片\image-20220410215527371.png)]

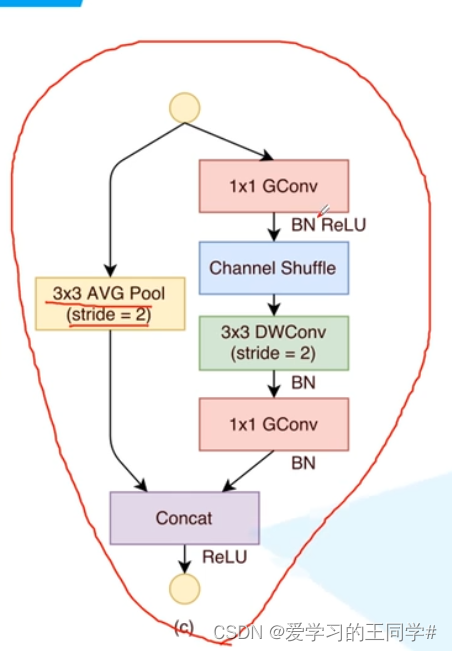

上图是block块，一个残差结构，左边3*3平均池化；右侧1 *1 gconv,channel shuffle ,3 *3DWConv, 1 * 1 GConv

最后左右两次concat,连接
