1，相关算子详解。

1.1，cooc_feature_image

         HALCON 中用于计算灰度共生矩阵（GLCM）并导出局部纹理特征的算子，适用于基于纹理的图像分析与检测。以下为详细解析：

‌算子功能‌

  • ‌核心作用‌
    基于输入区域和图像的灰度分布，计算指定方向和距离的灰度共生矩阵，并从中提取局部纹理特征（如能量、对比度等），生成与输入图像尺寸一致的特征图像‌。

  • ‌内部机制‌
    该算子等价于先调用 gen_cooc_matrix 生成灰度共生矩阵，再通过 cooc_feature_matrix 提取特征。若需多方向分析，直接调用这两个算子效率更高‌。

‌参数详解‌

‌输入参数‌

  1. ‌Regions‌

    • 待分析的区域（ROI），仅处理该区域内的像素。

    • 注：算子忽略输入图像 Image 的域（Domain），仅依赖 Regions 定义的范围‌。

  2. ‌Image‌

    • 输入的灰度图像，需为单通道图像。

  3. ‌LdGray‌

    • 灰度层级数（1~8），默认 6。层级数减少可加速计算，但会降低精度‌。

  4. ‌Direction‌

    • 计算方向：可选 0°、45°、90°、135° 或 'mean'（四个方向的均值）‌。

‌输出参数‌

  • ‌Energy‌（能量）
    反映灰度分布的均匀性，值高表示纹理变化平缓‌。

  • ‌Correlation‌（相关性）
    表征像素间的线性依赖程度‌。

  • ‌Homogeneity‌（同质性）
    描述局部灰度的一致性，值高表示纹理平滑‌。

  • ‌Contrast‌（对比度）
    衡量灰度差异，值高表示纹理边缘清晰或突变明显‌。

‌应用场景‌

  1. ‌表面缺陷检测‌

    • 在 LCD 屏幕、金属表面等纹理复杂场景中，通过对比正常与缺陷区域的 Contrast 或 Energy 差异定位缺陷‌。

  2. ‌材质分类‌

    • 结合多纹理特征（如 Energy、Homogeneity）构建特征向量，用于木材种类识别或工业产品分类‌。

  3. ‌医学图像分析‌

    • 分析组织或细胞的纹理特征，辅助病理诊断。

‌使用示例‌

* 读取图像并定义 ROI
read_image (Image, 'texture_sample.png')
threshold (Image, Region, 128, 255)
 * 提取纹理特征图像（能量和对比度）
cooc_feature_image (Region, Image, 6, 'mean', EnergyImage, CorrelationImage, HomogeneityImage, ContrastImage)
* 分析特征图像中的异常区域
threshold (ContrastImage, Defects, 50, 255)

‌注意事项‌

  • ‌性能优化‌

    • 减少 LdGray 层级可提升速度，但需权衡精度损失‌。

    • 多方向分析时，优先使用 gen_cooc_matrix 和 cooc_feature_matrix 组合‌。

  • ‌区域选择‌

    • Regions 需精准覆盖目标纹理区域，避免背景干扰特征计算‌。

  • ‌并行支持‌

    • 支持多线程全局调用，适合实时处理或大尺寸图像分析‌。

‌相关算子‌

  • gen_cooc_matrix：生成灰度共生矩阵‌。

  • cooc_feature_matrix：直接输出特征值而非特征图像‌。

  • texture_laws：基于滤波器的纹理分析，适用于不同尺度特征提取‌。

1.2，gray_histo_abs

         HALCON 中用于计算图像区域绝对灰度直方图的算子，适用于分析特定区域内像素的灰度分布。以下为详细解析：

‌功能描述‌

  • ‌核心作用‌
    计算指定区域内图像的绝对灰度直方图，输出各灰度级的像素频数。直方图元组索引对应灰度值，元素值为该灰度值的出现次数‌。

  • ‌与 gray_histo 的区别‌
    gray_histo 同时输出绝对和相对（百分比）直方图，而 gray_histo_abs 仅生成绝对频数直方图，适用于需要快速统计的场景‌。

‌参数详解‌

‌输入参数‌

  1. ‌Regions‌

    • 待分析的区域（ROI），仅统计该区域内的像素灰度分布‌。

  2. ‌Image‌

    • 输入的灰度图像，支持多种数据类型（如 byte、int1、int2 等）‌。

  3. ‌Quantization‌

    • 量化参数，定义相邻灰度值的频率累加方式。例如，Quantization=2 表示将每两个相邻灰度值的频数合并统计‌。

‌输出参数‌

  • ‌AbsoluteHisto‌

    • 绝对灰度直方图，元组长度为 256（对应 0~255 级灰度）。例如，索引 100 的值为 500，表示灰度值 100 的像素出现 500 次‌。

‌‌注意事项‌

  1. ‌灰度范围处理‌

    • 对于有符号图像（如 int1、int2），灰度值会映射到索引 128 或 32768 起始的位置，需注意索引与灰度值的转换关系‌。

  2. ‌性能优化‌

    • 增大 Quantization 可减少直方图长度，提升计算效率，但会降低灰度分辨率‌。

  3. ‌区域选择‌

    • 确保 Regions 精确覆盖目标区域，避免无关像素干扰统计结果‌。

  4. AbsoluteHisto‌数组长度

    • 只要输入图像的‌灰度范围‌(例如byte格式的0-255） 和 ‌Quantization 参数‌均相同，则对应的AbsoluteHisto‌数组长度相同。

如下所示：

dev_close_window ()
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)
datas:=[]
for Index := 1 to 15 by 1
    read_image (Image, 'clamp_sloped/clamp_sloped_'+Index$'02')
    *计算绝对灰度直方图的数组长度是否相同
    gray_histo_abs (Image, Image, 8, AbsoluteHisto)

    datas:=[datas,|AbsoluteHisto|]
    stop ()
endfor

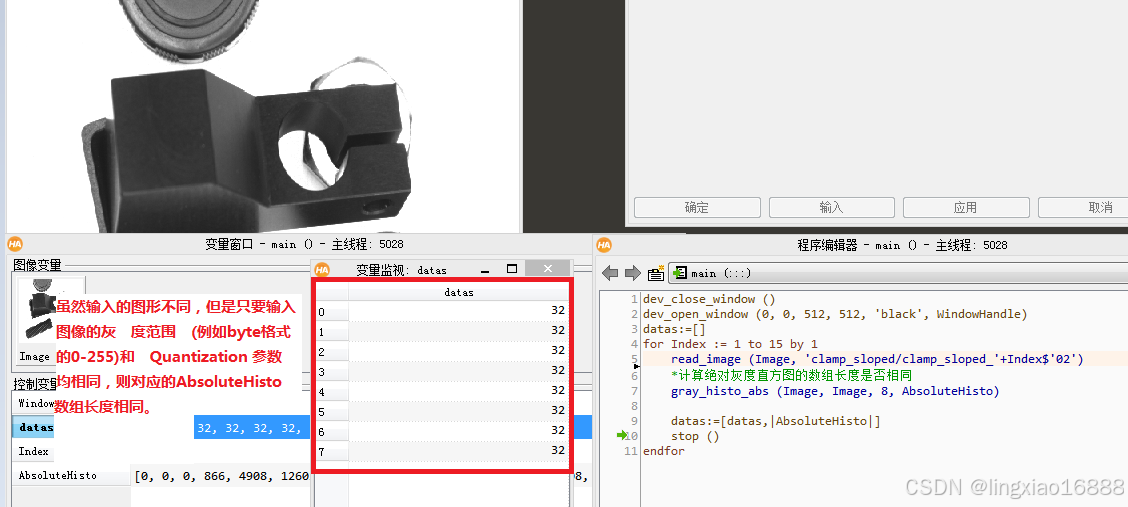

素材截图：

运行效果：

‌典型应用‌

  1. ‌图像质量评估‌
    通过直方图分析灰度分布均匀性，检测过曝或欠曝区域‌。

  2. ‌阈值分割‌
    结合 histo_to_thresh 算子，根据直方图自动确定最佳分割阈值‌。

  3. ‌特征提取‌
    统计特定灰度级占比，用于图像分类或缺陷检测‌。

1.3，create_class_mlp

        HALCON 中用于创建多层感知机（MLP）分类器的核心算子，支持分类与回归任务。以下为详细解析与使用指南：

‌1. 算子功能‌

  • ‌核心作用‌
    创建一个基于 MLP 的监督学习模型，支持图像分类、OCR 等任务。其结构包含输入层、单隐层和输出层，通过反向传播算法调整权重参数‌23。

  • ‌特点‌

    • 支持特征向量输入，兼容多种数据预处理方法（如归一化）‌28。

    • 输出层激活函数可配置，分类任务通常使用 'softmax'，回归任务可选 'linear'‌23。

‌2. 参数详解‌

‌输入参数‌

参数名

描述

示例值

NumInput

输入层维度（特征向量长度）

3（RGB 三通道特征）‌8

NumHidden

隐层神经元数量

10（需根据数据复杂度调整）‌23

NumOutput

输出层维度（类别数或回归值个数）

5（5 分类任务）‌8

OutputFunction

输出层激活函数

'softmax'（分类）、'linear'（回归）‌23

Preprocessing

输入数据预处理类型

'normalization'（归一化）‌8

NumComponents

预处理后特征维度

10（需≤NumInput）‌2

RandSeed

随机种子（控制权重初始化）

42（保证结果可复现）‌8

‌输出参数‌

  • ‌MLPHandle‌：MLP 分类器的句柄，用于后续训练和推理‌。

‌3. 应用场景‌

  • ‌OCR 文字识别‌
    与 create_ocr_class_mlp 配合，识别字符图像‌13。

  • ‌工业缺陷分类‌
    输入表面纹理特征，分类正常/异常区域‌8。

  • ‌材质分类‌
    基于颜色或纹理特征，区分不同材质类型‌38。

‌4. 使用示例‌

* 创建 MLP 分类器（输入 3 维特征，隐层 10 节点，输出 5 类）
 create_class_mlp (3, 10, 5, 'softmax', 'normalization', 3, 42, MLPHandle)
* 添加训练样本（假设 Image 为特征图，ClassRegions 为标签区域）
 add_samples_image_class_mlp (Image, ClassRegions, MLPHandle)
* 训练模型（迭代 200 次，学习率 0.01）
train_class_mlp (MLPHandle, 200, 0.01, 0.01, Error, ErrorLog)
 * 分类预测
 classify_image_class_mlp (Image, ResultRegions, MLPHandle, 0.5)

‌5. 注意事项‌

  • ‌隐层设计‌
    隐层节点数需权衡模型复杂度与过拟合风险，通常通过交叉验证选择‌。

  • ‌数据预处理‌
    归一化（'normalization'）可加速训练收敛，避免数值溢出‌。

  • ‌训练参数调优‌
    学习率过高可能导致震荡，过低则收敛缓慢；建议结合 ErrorLog 监控训练过程‌。

‌2，应用。

* Image Acquisition 01: Code generated by Image Acquisition 01
list_files ('木板图片', ['files','follow_links'], ImageFiles)
tuple_regexp_select (ImageFiles, ['\\.(tif|tiff|gif|bmp|jpg|jpeg|jp2|png|pcx|pgm|ppm|pbm|xwd|ima|hobj)$','ignore_case'], ImageFiles)
*木板材质
Classes := ['苹果树','梨树','柏树','枫树','松树']
FeaturesExtended:=[]
FeaturesExtended1:=[]

*--------------1，计算特征点数，用于后续模型创建使用--------------
read_image (Image, ImageFiles[0])
* Image Acquisition 01: Do something
dev_close_window()
get_image_size(Image, Width, Height)
dev_open_window(0, 0, Width, Height, 'black', WindowHandle)
dev_display(Image)
rgb1_to_gray(Image, GrayImage)
threshold (GrayImage, Regions, 31, 254)
clip_region_rel (Regions, RegionClipped, 10, 10, 10, 30)
connection(RegionClipped, ConnectedRegions)
select_shape_std (ConnectedRegions, SelectedRegions, 'max_area', 0)

*Energy（能量)反映灰度分布的均匀性，值高表示纹理变化平缓。
*Correlation（相关性）表征像素间的线性依赖程度。
*Homogeneity（同质性）描述局部灰度的一致性，值高表示纹理平滑。
*Contrast（对比度）衡量灰度差异，值高表示纹理边缘清晰或突变明显。
cooc_feature_image (Image, Image, 6, 90, Energy, Correlation, Homogeneity, Contrast)

sobel_amp (Image, EdgeAmplitude, 'sum_abs',3)
*AbsoluteHistoEdgeAmplitude：灰度图直方图绝对值
*注意：只要输入图像的‌灰度范围‌(例如byte格式的0-255） 和 ‌Quantization 参数‌均相同时*gr
*gray_histo_abs 输出的AbsoluteHisto 数据长度‌便相同
*如果只是推导特征数量可以省略图像预处理
gray_histo_abs (EdgeAmplitude, EdgeAmplitude, 8, AbsoluteHistoEdgeAmplitude)
FeaturesExtended := [Energy,Correlation,Homogeneity,Contrast]
FeaturesExtended := [FeaturesExtended,AbsoluteHistoEdgeAmplitude]
*计算灰度共生矩阵获取局部纹理特征
cooc_feature_image (SelectedRegions, Image, 6, 90, Energy, Correlation, Homogeneity, Contrast)
sobel_amp (Image, EdgeAmplitude, 'sum_abs', 3)
*输入图像的‌ ‌灰度范围‌ 和 ‌Quantization 参数‌ 均相同时，gray_histo_abs 输出的AbsoluteHisto 数据长度‌相同gray_
gray_histo_abs (EdgeAmplitude, EdgeAmplitude, 8, AbsoluteHistoEdgeAmplitude)
FeaturesExtended1 := [FeaturesExtended,Energy,Correlation,Homogeneity,Contrast]
FeaturesExtended1 := [FeaturesExtended1,AbsoluteHistoEdgeAmplitude]
*NumFeatures数组长度=（4(指的是：Energy,Correlation,Homogeneity,Contrast)+AbsoluteHistoEdgeAmplitude数组长度）*2
NumFeatures := |FeaturesExtended1|
NumClasses := |Classes|
NumHidden := 15

*-----------------2创建分类器------------------------------
*NumOutput：输出的数量，数量需与后续添加的样例数量一致
create_class_mlp (NumFeatures, 15, 5, 'softmax', 'normalization', 10, 42, MLPHandle)

*-----------------3添加样例---------------------------------
for i := 0 to |ImageFiles| - 1 by 1
    read_image (Image, ImageFiles[i])
    rgb1_to_gray(Image, GrayImage)
    threshold (GrayImage, Regions, 31, 254)
    clip_region_rel (Regions, RegionClipped, 10, 10, 10, 30)
    connection(RegionClipped, ConnectedRegions)
    select_shape_std (ConnectedRegions, SelectedRegions, 'max_area', 0)
    cooc_feature_image (SelectedRegions, Image, 6, 90, Energy, Correlation, Homogeneity, Contrast)

    sobel_amp (Image, EdgeAmplitude, 'sum_abs', 3)
    gray_histo (EdgeAmplitude, EdgeAmplitude, AbsoluteHisto, RelativeHisto)
    gray_histo_abs (EdgeAmplitude, EdgeAmplitude, 8, AbsoluteHistoEdgeAmplitude)
    FeaturesExtended := [Energy,Correlation,Homogeneity,Contrast]
    FeaturesExtended := [FeaturesExtended,AbsoluteHistoEdgeAmplitude]
    cooc_feature_image (Image, Image, 6, 90, Energy, Correlation, Homogeneity, Contrast)
    sobel_amp (Image, EdgeAmplitude, 'sum_abs', 3)
    *输入图像的‌ ‌灰度范围‌ 和 ‌Quantization 参数‌ 均相同时，gray_histo_abs 输出的

    *AbsoluteHisto 数据长度‌相同

    gray_histo_abs (EdgeAmplitude, EdgeAmplitude, 8, AbsoluteHistoEdgeAmplitude)
    FeaturesExtended1 := [FeaturesExtended,Energy,Correlation,Homogeneity,Contrast]
    FeaturesExtended1 := [FeaturesExtended1,AbsoluteHistoEdgeAmplitude]
    FeatureVector := real(FeaturesExtended1)
    *3添加样本
    * Image Acquisition 01: Code generated by Image Acquisition 01

    add_sample_class_mlp (MLPHandle, FeatureVector, i)
endfor

*------------------4训练分类器---------------------------
train_class_mlp (MLPHandle, 200, 1, 0.0001, Error, ErrorLog)
stop()
write_class_mlp(MLPHandle, '1.gmc')

*-----------------5应用分类器进行识别------------------------

for i := |ImageFiles| - 1 to 0 by -1
    read_image (Image, ImageFiles[i])
    rgb1_to_gray(Image, GrayImage)

    threshold (GrayImage, Regions, 31, 254)
    *这里和前面添加样例一样，如此其实可以封装成一个方法
    clip_region_rel (Regions, RegionClipped, 10, 10, 10, 30)
    connection(RegionClipped, ConnectedRegions)
    select_shape_std (ConnectedRegions, SelectedRegions, 'max_area', 0)
    cooc_feature_image (SelectedRegions, Image, 6, 90, Energy, Correlation, Homogeneity, Contrast)

    sobel_amp (Image, EdgeAmplitude, 'sum_abs', 3)
    gray_histo_abs (EdgeAmplitude, EdgeAmplitude, 8, AbsoluteHistoEdgeAmplitude)
    FeaturesExtended := [Energy,Correlation,Homogeneity,Contrast]
    FeaturesExtended := [FeaturesExtended,AbsoluteHistoEdgeAmplitude]
    cooc_feature_image (Image, Image, 6, 90, Energy, Correlation, Homogeneity, Contrast)

    sobel_amp (Image, EdgeAmplitude, 'sum_abs', 3)
    gray_histo_abs (EdgeAmplitude, EdgeAmplitude, 8, AbsoluteHistoEdgeAmplitude)
    FeaturesExtended1 := [FeaturesExtended,Energy,Correlation,Homogeneity,Contrast]
    FeaturesExtended1 := [FeaturesExtended1,AbsoluteHistoEdgeAmplitude]
    *计算出当前图像的特征点
    FeatureVector := real(FeaturesExtended1)
    *识别
    classify_class_mlp (MLPHandle, FeatureVector, 1, FoundClassIDs, k)
    dev_display(Image)
    result:= 'found class:   ' + Classes[FoundClassIDs[0]]
    disp_message(WindowHandle, result, 'image', 12, 12, 'black', 'true')
    stop()
endfor
clear_class_mlp (MLPHandle)

3，Demo链接。

https://download.csdn.net/download/lingxiao16888/90498453
