1.驱动介绍

驱动器：SSD1306B
分辨率：128*64
屏幕类型：OLED屏
物理接口：6800/8080并行接口、I2C、SPI；
电压：最低支持2.2V
应用：便携式设备，消费者电器，便携式医疗设备。

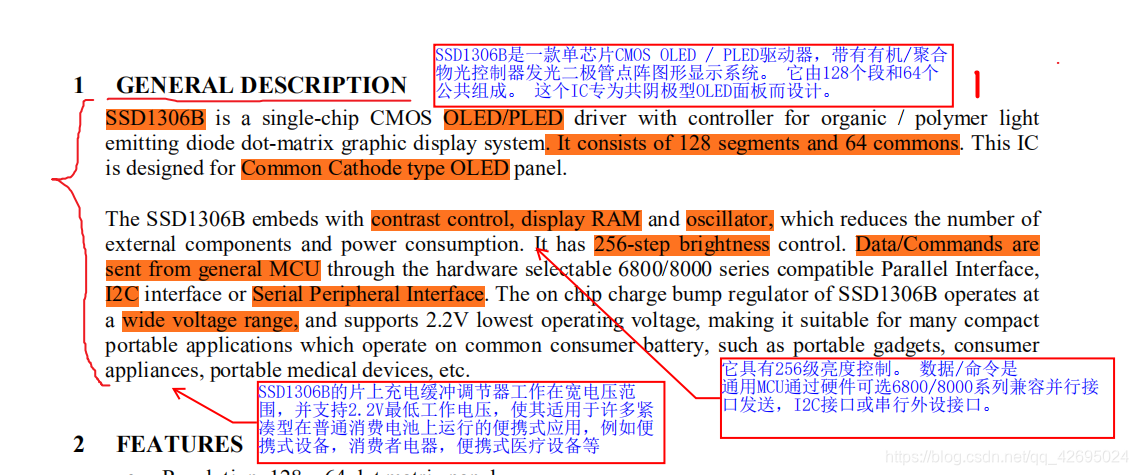

在这里插入图片描述

2.正文讲解

在这里插入图片描述

RES：复位线：低电平有效； CS：片选：芯片使能； D/C：数据/命令控制接口：拉高表示数据，拉低表示命令；
E：使能信号，(6800/8080)并行接口时使用； R/W：读/写的控制接口，拉高表示读数据，拉低写数据； D0~D7：数据线；
以上需要看oled屏驱动手册，这里我总结了一下用到的引脚对应功能

BS0~BS2：

在这里插入图片描述

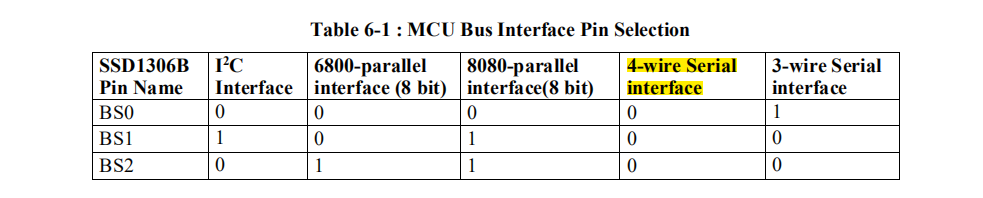

根据驱动手册发现是由BS0~BS2来选择物理接口模式。

B0~B2	物理接口选择
0 0 0	4线SPI接口
0 1 0	I2C
0 0 1	6800
0 1 1	8080
1 0 0	3线SPI

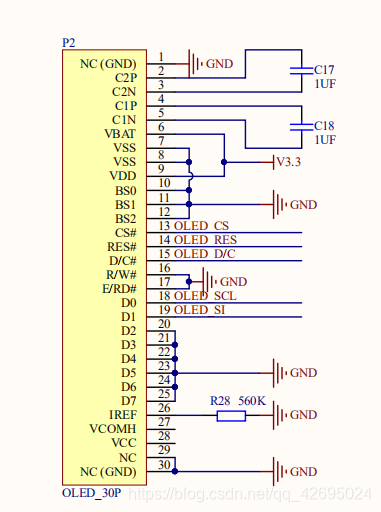

通过第二张图可以发现我的S0~S2都接地故使用4线SPI物理接口
在这里插入图片描述

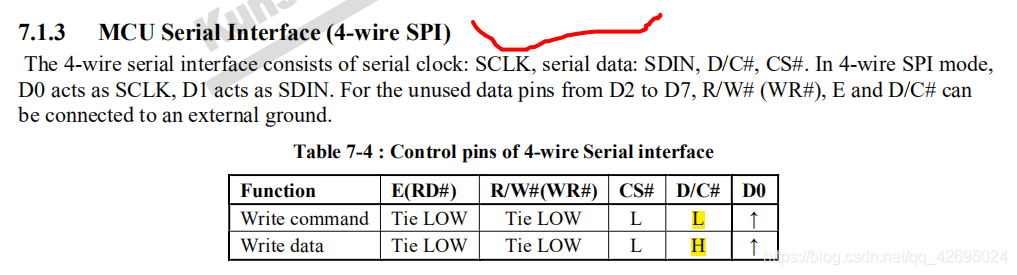

根据这个图我们发现4线的SPI用到了：

D0,D1传输数据
CS 片选
D/C：数据/命令控制接口
RES：复位线

插播一下SPI的模式：
在这里插入图片描述

MOSI：主器件数据输出，从器件数据输入
MISO：主器件数据输入，从器件数据输出
SCLK ：时钟信号，由主器件产生
/SS：从器件使能信号，由主器件控制

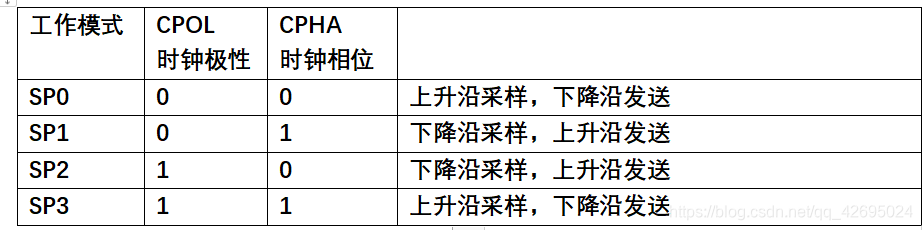

SPI 总线有四种工作方式(SP0, SP1, SP2, SP3)，其中使用的最为广泛的是 SPI0 和 SPI3 方式。
在这里插入图片描述
CPOL是用来决定SCK时钟信号空闲时的电平
CPOL＝0，空闲电平为低电平，
CPOL＝1 时，空闲电平为高电平。CPHA是用来决定采样时刻的，
CPHA=0，在每个周期的第一个时钟沿采样，
CPHA＝1，在每个周期的第二个时钟沿采样

在这里插入图片描述
通过上图可以看到：

D0:为时钟
D1:数据输入
写命令，D/C拉低
写数据，D/C拉高

在这里插入图片描述

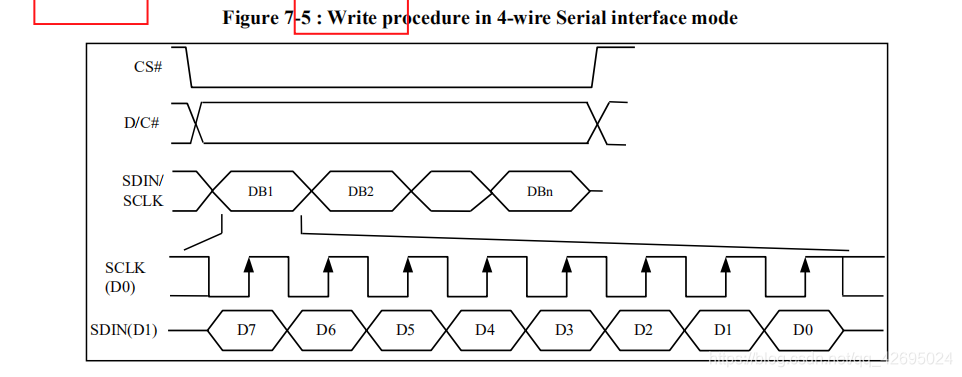

通过此图可以发现在4线SPI下是通过上升沿采样，下降沿发送。
一共有8个数据位，高位先出。
因此我们可以总结到

1、片选CS拉低
2、DC根据传输内容决定拉低拉高
3、发送数据
4、片选拉高

到目前为止我们已经可以开始将SPI配置了

OLED_CS    PB7
OLED_SCL   PB13
OLED_SI    PB15
OLED_D/C   PA15
OLED_RES   PA4

注意配置spi时候是上升边沿采样，下降输出。

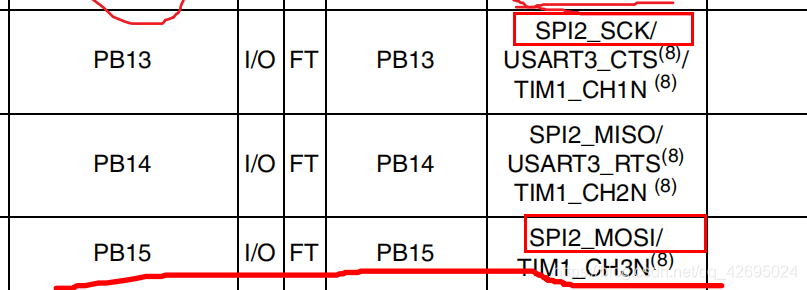

查看stm32手册发现我PB13和PB15对应的是SPI2
在这里插入图片描述
所以我们模拟的是SPI2

void spi2_config(void)
{
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
 RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2,ENABLE);
 //OLED_CS  PB7
 GPIO_InitTypeDef spi2_GPIO={0};
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_7;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_Out_PP;
 GPIO_Init(GPIOB,&spi2_GPIO);
 //OLED_SCL   PB13
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_13;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_AF_PP;
 GPIO_Init(GPIOB,&spi2_GPIO);
 //OLED_SI    PB15
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_15;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_AF_PP;
 GPIO_Init(GPIOB,&spi2_GPIO);
 //OLED_D/C   PA15
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_15;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_Out_PP;
 GPIO_Init(GPIOA,&spi2_GPIO);
//OLED_RES   PA4
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_4;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_Out_PP;
 GPIO_Init(GPIOA,&spi2_GPIO);

 //spi2配置
 SPI_InitTypeDef SPI2_CONFIG;
 SPI2_CONFIG.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_4;//
 SPI2_CONFIG.SPI_CPHA=SPI_CPHA_1Edge;//第一个跳变沿上升
 SPI2_CONFIG.SPI_CPOL=SPI_CPOL_Low;//空闲电平为低
 SPI2_CONFIG.SPI_CRCPolynomial=7;
 SPI2_CONFIG.SPI_DataSize=SPI_DataSize_8b;
 SPI2_CONFIG.SPI_Direction=SPI_Direction_2Lines_FullDuplex;
 SPI2_CONFIG.SPI_FirstBit=SPI_FirstBit_MSB;
 SPI2_CONFIG.SPI_Mode=SPI_Mode_Master;
 SPI2_CONFIG.SPI_NSS=SPI_NSS_Soft;
 SPI_Init(SPI1,&SPI2_CONFIG);
 SPI_Cmd(SPI1,ENABLE);
}
//读写函数
uint8_t SPI2_sendrecvdate(uint8_t dat)
{
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_TXE)==RESET);
	 SPI_I2S_SendData(SPI2,dat);
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_RXNE)==RESET);
	 return SPI_I2S_ReceiveData(SPI2);
}

接下来我们看一下屏幕的显示：

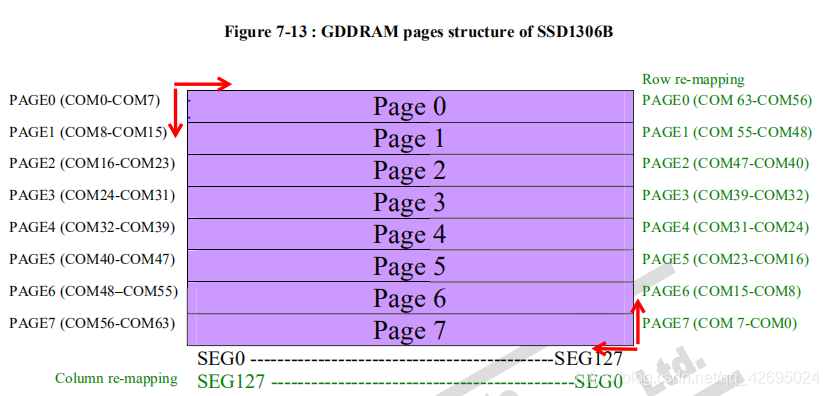

在这里插入图片描述
屏幕横向是128(0~127)个点，竖向是64(0-63)个点
我们传输的是一个字节是8位，能不能一个数据控制8个点？
单色屏一个位表示一个数据。0/1表示亮灭。
我们规定竖着8个点为一个数据的话，0x01不就是表示开头竖着的8个点最后一个点亮，0xff不就是表示全量，长度竖向长度是64，那么竖着就是表示8页(0-7)，每页竖向长度为8嘛，这样我们要显示的话，知道某一页和某一列不就行了吗！
0————–————->127列
|
|
|
v 8页
在这里插入图片描述
可以看到，一个数据把当前页的当前列的所有位全部初始化。(英文翻译)
指令表：

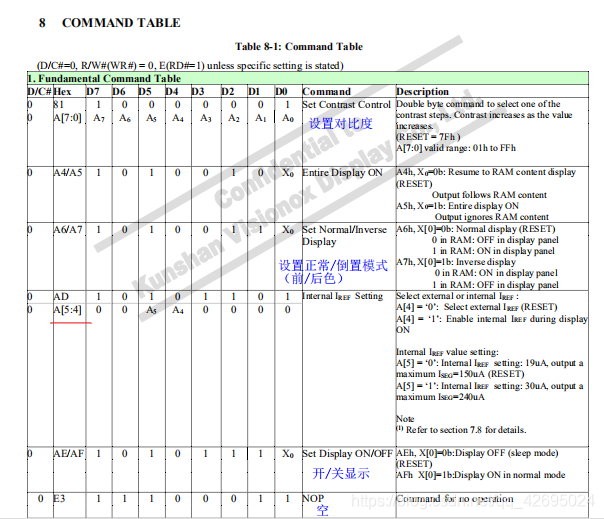

1、基本指令表

部分命令如第一行的，设置对比度。先发送0x81命令，然后再发送一个数据表示对比度。

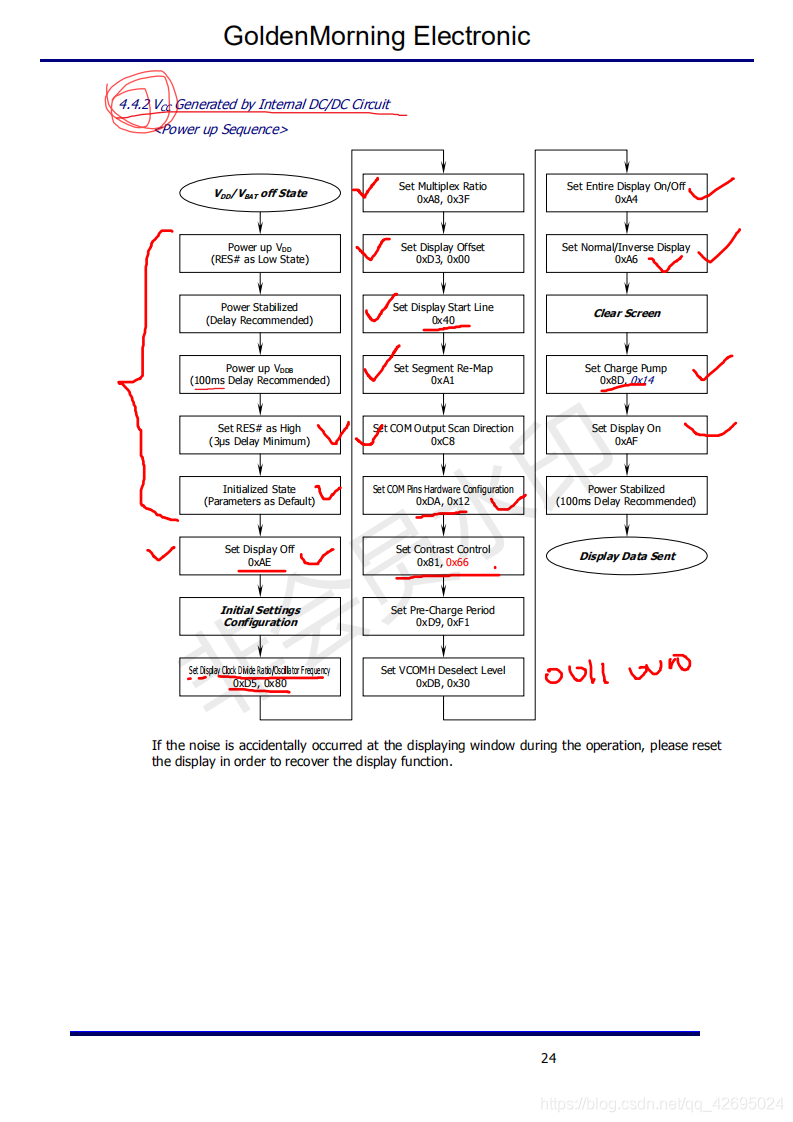

这个就是具体OLED屏幕的配置流程图。
1、先复位RES
2、延时100ms
3、上电RES拉高
4、0XA1
5、0xd5,0x80
…
这样写是不是太费事了，还容易出错。官方数据手册里面已经给了初始化的函数，我们只需要修改就行。

Internal setting（Charge pump）
{
RES=1;
 delay(1000);
 RES=0;
 delay(1000);
 RES=1;
 delay(1000);
write_i(0xAE); /*display off*/

 write_i(0x00); /*set lower column address*/
 write_i(0x10); /*set higher column address*/
 write_i(0x40); /*set display start line*/
 write_i(0xB0); /*set page address*/
 write_i(0x81); /*contract control*/
 write_i(0x66); /*128*/
 write_i(0xA1); /*set segment remap*/
 write_i(0xA6); /*normal / reverse*/
 write_i(0xA8); /*multiplex ratio*/
 write_i(0x3F); /*duty = 1/64*/
 write_i(0xC8); /*Com scan direction*/
 write_i(0xD3); /*set display offset*/
 write_i(0x00);
 write_i(0xD5); /*set osc division*/
 write_i(0x80);
 write_i(0xD9); /*set pre-charge period*/
 write_i(0x1f);
 write_i(0xDA); /*set COM pins*/
 write_i(0x12);
 write_i(0xdb); /*set vcomh*/
 write_i(0x30);
 write_i(0x8d); /*set charge pump enable*/
 write_i(0x14);
 write_i(0xAF); /*display ON*/
 }
void write_i(unsigned char ins)
{
 DC=0;
 CS=0;
 WR=1;
 P1=ins; /*inst*/
 WR=0;
 WR=1;
 CS=1;

}
void write_d(unsigned char dat)
{
 DC=1;
 CS=0;
 WR=1;
 P1=dat; /*data*/
 WR=0;
 WR=1;
 CS=1;
}
void delay(unsigned int i)
{
 while(i>0)
 {
 i--;
 }
}

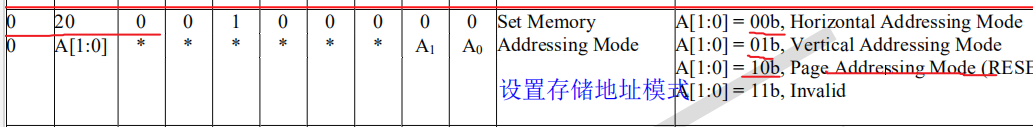

寻址模式：0x20指令
我们如何找寻想要的屏幕地址呢？地址如何划分的呢？
在这里插入图片描述

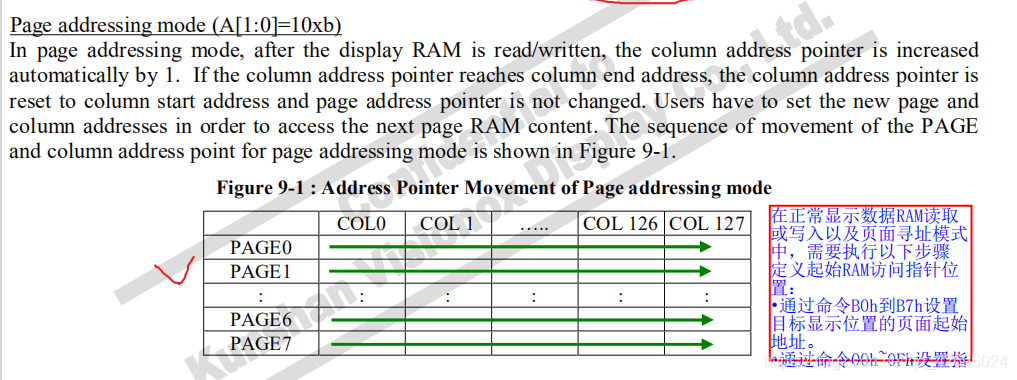

（1）页寻址
在这里插入图片描述
给定一个页后，他会再当前页你指定的列地址开始往后刷，列自动往后偏移，到当前页刷完它又回到初始位子。页不变。看图就懂。
设置页地址：0xB0-0xB7
设置列地址：0x00-0x0F,0x10-0x1F

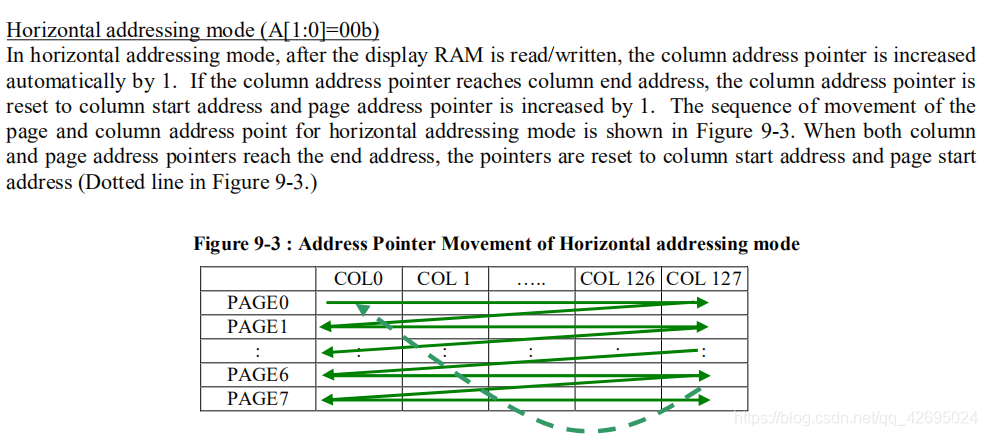

（2）水平寻址（方便）
在这里插入图片描述
设置列地址：0x21+页的起始地址+列的结束地址
设置页地址：0x22+页的起始地址+页的结束地址

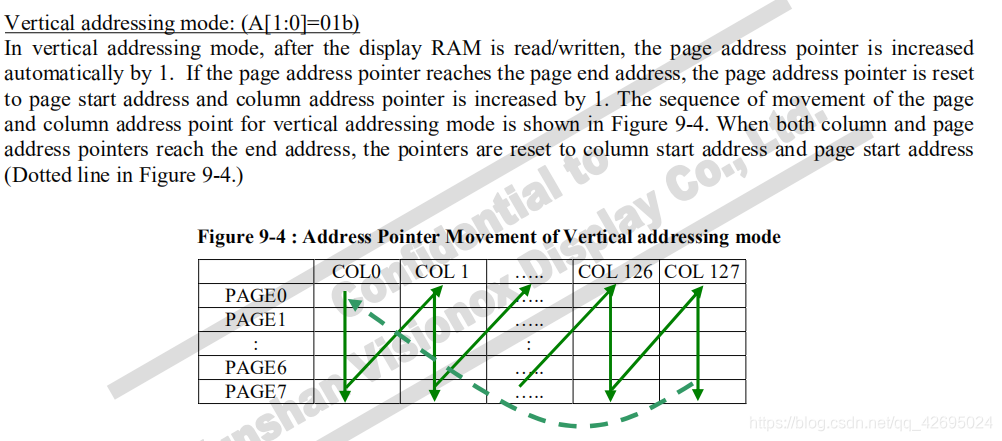

(3)垂直寻址

驱动编程

硬件接口：
下面再次说一次我的接口

CS    OLED_CS    PB7    通用推挽输出
D0    OLED_SCL   PB13  SPI2_SCK 复用推挽输出
D1    OLED_SI    PB15  SPI2_MOSI 复用推挽输出
D/C   OLED_D/C   PA15   通用推挽输出
RES   OLED_RES   PA4    通用推挽输出

io关于模拟SPI代码配置上面已经说了，这里就不在写了！

效果

首先放一下整体代码：

oled.c

#include "oled.h"
#include "stdio.h"
/*
CS    OLED_CS    PB7    通用推挽输出
D0    OLED_SCL   PB13  SPI2_SCK 复用推挽输出
D1    OLED_SI    PB15  SPI2_MOSI 复用推挽输出
D/C   OLED_D/C   PA15   通用推挽输出
RES   OLED_RES   PA4    通用推挽输出
*/
void spi2_config(void)
{
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
 RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2,ENABLE);
 GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);//PA15
 //OLED_CS  PB7
 GPIO_InitTypeDef spi2_GPIO={0};
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_7;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_Out_PP;
 GPIO_Init(GPIOB,&spi2_GPIO);
 //OLED_SCL   PB13
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_13;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_AF_PP;
 GPIO_Init(GPIOB,&spi2_GPIO);
 //OLED_SI    PB15
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_15;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_AF_PP;
 GPIO_Init(GPIOB,&spi2_GPIO);
 //OLED_D/C   PA15
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_15;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_Out_PP;
 GPIO_Init(GPIOA,&spi2_GPIO);
//OLED_RES   PA4
 spi2_GPIO.GPIO_Speed=GPIO_Speed_50MHz;
 spi2_GPIO.GPIO_Pin=GPIO_Pin_4;
 spi2_GPIO.GPIO_Mode=GPIO_Mode_Out_PP;
 GPIO_Init(GPIOA,&spi2_GPIO);

 //spi2配置
 SPI_InitTypeDef SPI2_CONFIG;
 SPI2_CONFIG.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_4;//
 SPI2_CONFIG.SPI_CPHA=SPI_CPHA_1Edge;
 SPI2_CONFIG.SPI_CPOL=SPI_CPOL_Low;
 SPI2_CONFIG.SPI_CRCPolynomial=7;
 SPI2_CONFIG.SPI_DataSize=SPI_DataSize_8b;
 SPI2_CONFIG.SPI_Direction=SPI_Direction_2Lines_FullDuplex;
 SPI2_CONFIG.SPI_FirstBit=SPI_FirstBit_MSB;
 SPI2_CONFIG.SPI_Mode=SPI_Mode_Master;
 SPI2_CONFIG.SPI_NSS=SPI_NSS_Soft;
 SPI_Init(SPI2,&SPI2_CONFIG);
 SPI_Cmd(SPI2,ENABLE);

}

uint8_t SPI2_sendrecvdate(uint8_t dat)
{
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_TXE)==RESET);
	 SPI_I2S_SendData(SPI2,dat);
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_RXNE)==RESET);
	 return SPI_I2S_ReceiveData(SPI2);

}
void oled_config(void)
{
	spi2_config();

	CS_TTL(1);//片选默认高
	DC_TTL(1);//DC高数据，低命令

	//启动前的复位设置
	systick_ms(100);
	 RES_TTL(1);
  systick_ms(100);
  RES_TTL(0);
  systick_ms(100);
  RES_TTL(1);
  systick_ms(100);

 write_i(0,0xAE); /*display off*/
 write_i(0,0x00); /*set lower column address*/
 write_i(0,0x10); /*set higher column address*/
 write_i(0,0x40); /*set display start line*/
 write_i(0,0xB0); /*set page address*/
 write_i(0,0x81); /*contract control*/
 write_i(0,0x66); /*128*/
 write_i(0,0xA1); /*set segment remap*/
 write_i(0,0xA6); /*normal / reverse*/
 write_i(0,0xA8); /*multiplex ratio*/
 write_i(0,0x3F); /*duty = 1/64*/
 write_i(0,0xC8); /*Com scan direction*/
 write_i(0,0xD3); /*set display offset*/
 write_i(0,0x00);
 write_i(0,0xD5); /*set osc division*/
 write_i(0,0x80);
 write_i(0,0xD9); /*set pre-charge period*/
 write_i(0,0x1f);
 write_i(0,0xDA); /*set COM pins*/
 write_i(0,0x12);
 write_i(0,0xdb); /*set vcomh*/
 write_i(0,0x30);
 write_i(0,0x8d); /*set charge pump enable*/
 write_i(0,0x14);
 write_i(0,0xAF); /*display ON*/
 OLED_Clear();

}

//写入函数选择，可写命令和数据
void write_i(uint8_t flag,unsigned char ins)
{
	DC_TTL(flag);//flag：0命令 1 数据
	CS_TTL(0);//片选选中拉低
  SPI2_sendrecvdate(ins);
	CS_TTL(1);//写完再拉高

}


/*
寻址模式和寻址范围

设置列地址：0x21+页的起始地址+列的结束地址
设置页地址：0x22+页的起始地址+页的结束地址
*/
void OLED_SetPos(uint8_t col,uint8_t page,uint8_t width,uint8_t high)
{
/*设置坐标，和宽度和高度*/
/*初始化屏幕*/
	write_i(0,0x20);//设置扫描模式
	write_i(0,0x00);//设置为水平扫描

	write_i(0,0x21);//列地址
	write_i(0,col);//列起始地址

	write_i(0,col+width-1);//列终止地址
	/*
	列是竖着的，宽是8是固定的必须取整，起始列号+数据的宽度-1就是结束列号，-1是起始列也存的有东西哈
	*/

	write_i(0,0x22);//页地址
	write_i(0,page);//页起始地址

	write_i(0,page+high/8-1);
	/*
	页是横着的一行一行的
	页终止地址 当前页地址+数据长度/8=结束页 第一页第一列是8个位---竖着的哈
	假设我一个数据是16位，那就要用到两个页，当前页+16/8得到结束页地址
	当前页也存东西所以-1
	*/

}

//清屏函数
void OLED_Clear(void)
{
	uint16_t i;
	OLED_SetPos(0,0,128,64);

	for(i=0;i<128*64/8;i++)//清每一个像素点，一个像素点是8位
	{
		write_i(1,0x01);//ff是每个像素点全亮，00是全黑
	}

}

oled.h

#ifndef _O_LED_H_
#define _O_LED_H_
#include "stm32f10x.h"
#include "systick.h"
#define RES_TTL(x) (x?(GPIO_SetBits(GPIOA,GPIO_Pin_4)):(GPIO_ResetBits(GPIOA,GPIO_Pin_4)))
#define CS_TTL(x) (x?(GPIO_SetBits(GPIOB,GPIO_Pin_7)):(GPIO_ResetBits(GPIOB,GPIO_Pin_7)))
#define DC_TTL(x) (x?(GPIO_SetBits(GPIOA,GPIO_Pin_15)):(GPIO_ResetBits(GPIOA,GPIO_Pin_15)))


void spi2_config(void);
uint8_t SPI2_sendrecvdate(uint8_t dat);
void oled_config(void);
void write_i(uint8_t flag,unsigned char ins);

void OLED_SetPos(uint8_t col,uint8_t page,uint8_t width,uint8_t high);
void OLED_Clear(void);
#endif

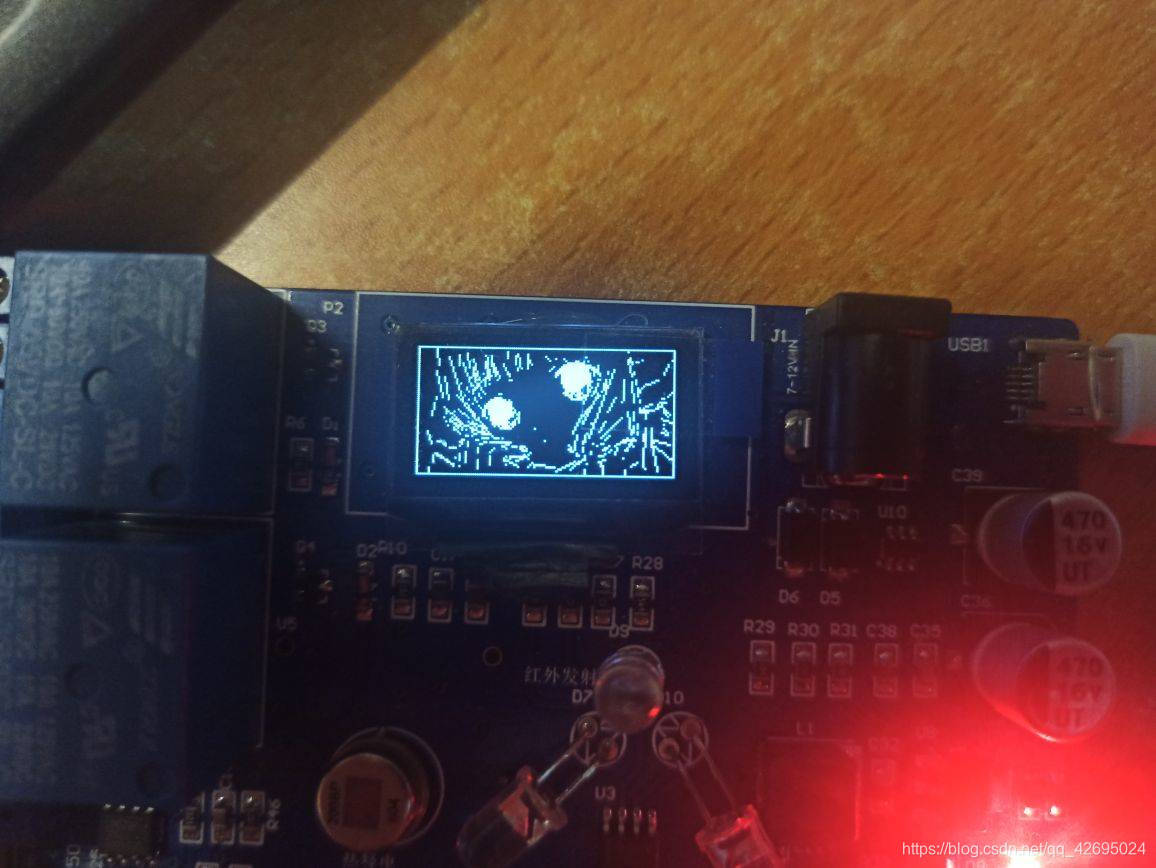

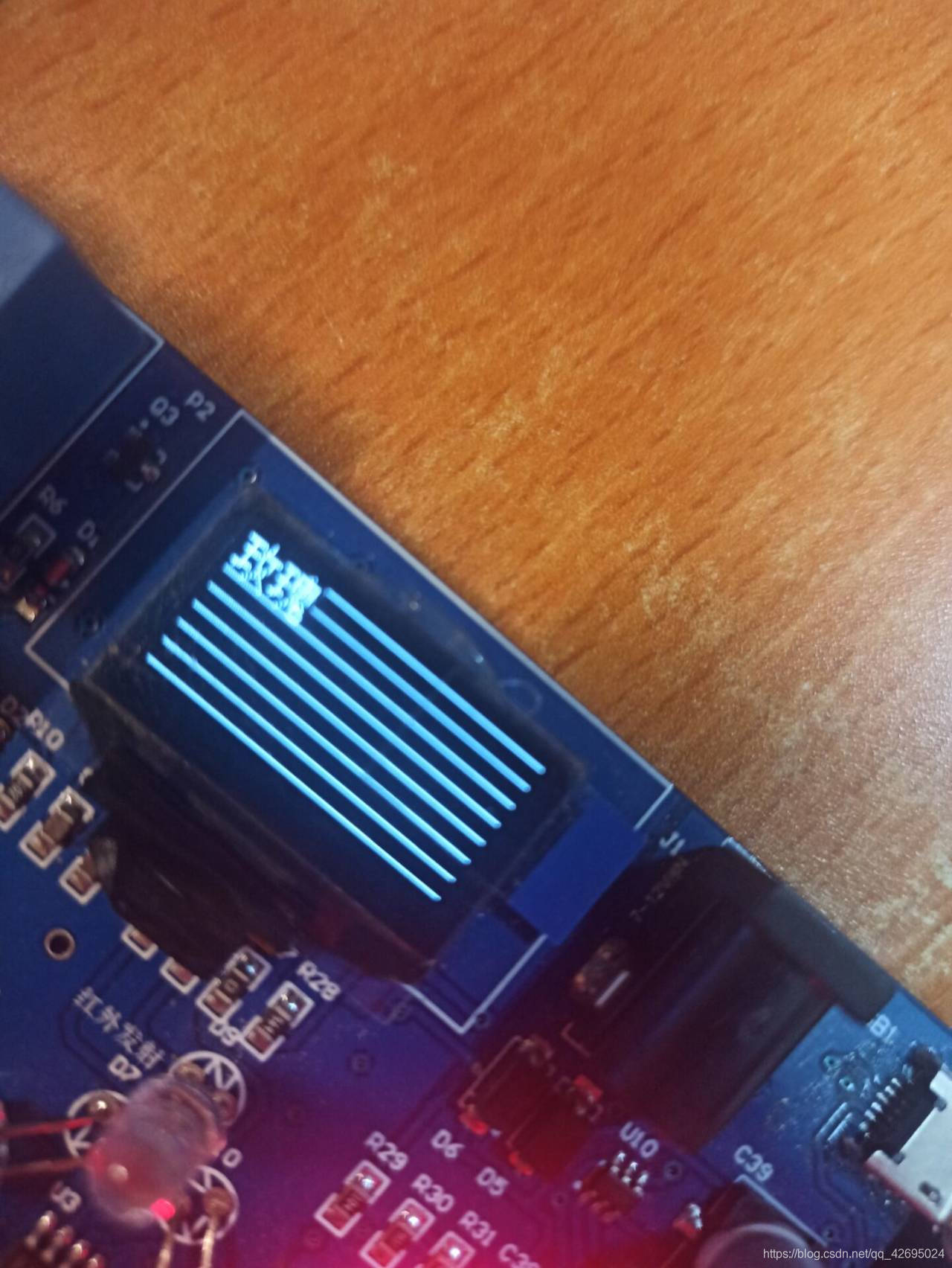

实现效果：
在这里插入图片描述
汉字测试：

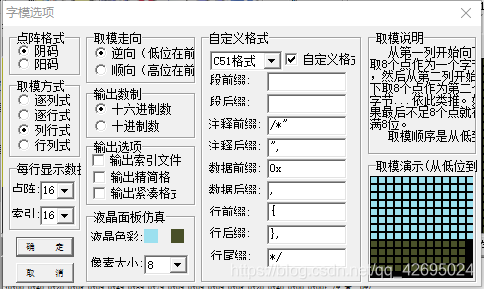

字模：
uint8_t hzStr[][32]={

{0x04,0x44,0x44,0xFC,0x44,0x44,0x44,0x20,0xD8,0x17,0x10,0x10,0xF0,0x10,0x10,0x00,
0x10,0x30,0x10,0x1F,0x08,0x08,0x88,0x40,0x21,0x16,0x08,0x16,0x21,0x40,0x80,0x00},/*"玫",0*/
/* (16 X 16 , 宋体 )*/

{0x84,0x84,0xFC,0x84,0x84,0x00,0xFC,0x24,0x24,0xA6,0x7D,0x24,0x24,0xFC,0x00,0x00,
0x10,0x30,0x1F,0x08,0x08,0x80,0x41,0x31,0x0D,0x03,0x7D,0x99,0x95,0x99,0xE0,0x00},/*"瑰",1*/
/* (16 X 16 , 宋体 )*/
};

显示函数：

void OLED_ShowData(uint8_t col,uint8_t page,uint8_t width,uint8_t high,uint8_t *str)
{
  uint16_t i;
	OLED_SetPos(col,page,width,high);
	for(i=0;i<width*high/8;i++)
	{
	write_i(1,str[i]);
	}
}

调用：

void character(void)
{
 uint16_t i;
 for(i=0;i<2;i++)
	{
	OLED_ShowData(0+i*16,0,16,16,&hzStr[i][0]);
	}

}

在这里插入图片描述

图片：

void pic(void)
{
  OLED_ShowData(0,0,128,64,(uint8_t *)gImage_3);
}

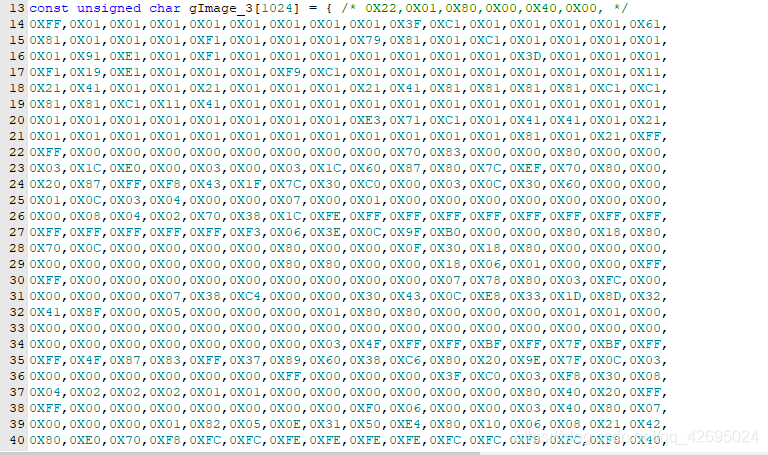

图片的模太长了我就截图显示一部分：

在这里插入图片描述

在这里插入图片描述

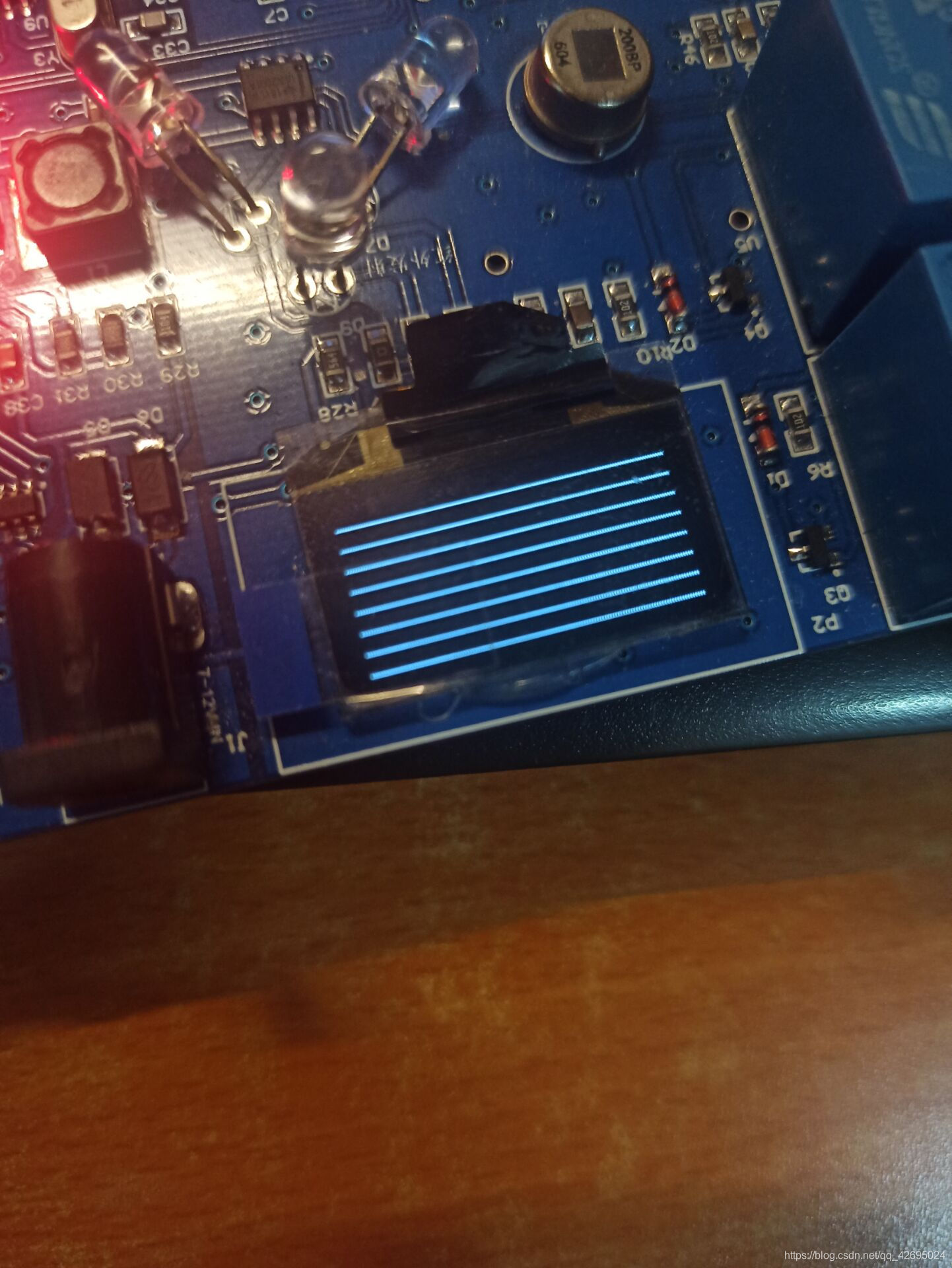

显示：

感谢评阅，欢迎在评论区或者私聊交流指正！
