为何MOS管驱动电路gs两端会并接一个电阻（下拉电阻）？

图1 MOS管驱动等效电路

仿真分析
如图所示MOS管驱动电路，定性分析可知，当MOS管关断时，MOS管两端应力为V_ds，此时V_ds向C_gd和C_gs充电，可能导致V_gs达到V_gs(th)导致MOS管误导通。

以英飞凌MOS管IMZA65R048M1H为例，相关寄生参数为

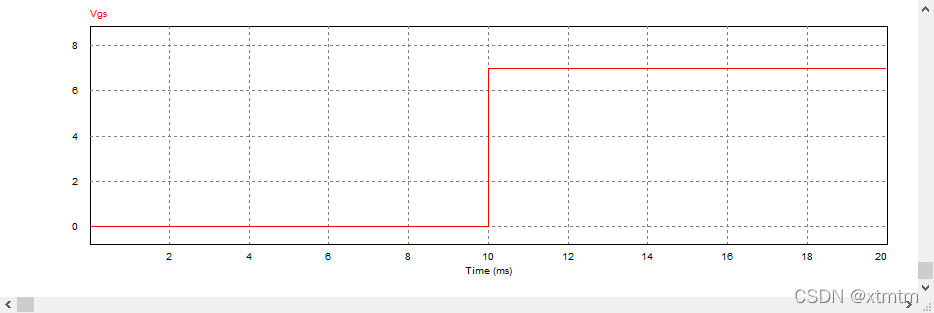

设此时应力Vds为600V，Cgs两端电压为

此时Vgs已经达到，管子开启电压Vgs(th)

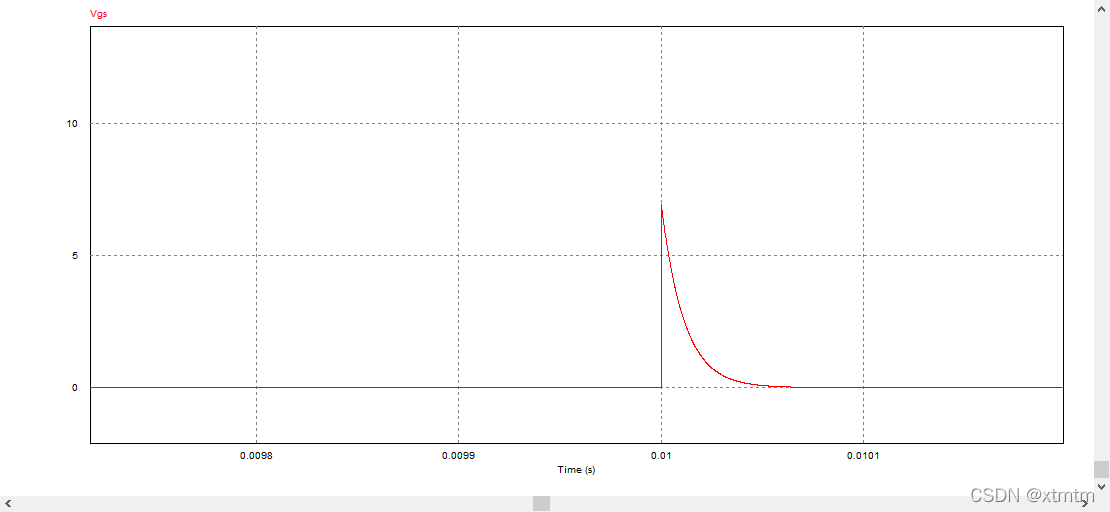

如果Cgs两端并接电阻R=10k

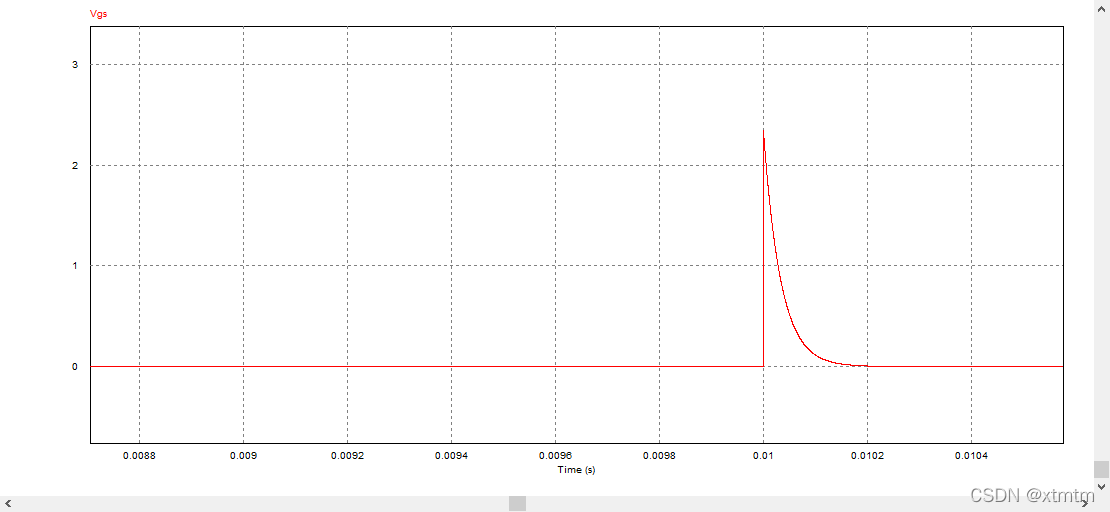

此时Vgs会慢慢降为0，Vds基本落在Cgd两端，但是还是会有一个较高的电压尖峰，此时Cgs两端并联一个2.2nF的电容，此时可以发现电压尖峰只有2.2V左右，可以有效防止MOS管的误导通。

结论：
Cgs两端并接阻容可以有效防止MOS管的误导通。
