三极管限流电路及仿真
工作原理:在电路正常工作状态下,Q1导通,Q2截止。电路中的电流能够稳定地供给负载,而不会触发限流保护。当电路中的电流增大到一定程度时,R1的压降会增大。当这个压降超过三极管Q1的基极-发射极导通电压(≈0.65V)时,Q1会开始导通,此时Icmax=正常工作状态下,Q1导通,Q2截止(Vbe=146mV
·
一、工作原理
设计需求:负载电流≤10mA
工作原理:在电路正常工作状态下,Q1导通,Q2截止。电路中的电流能够稳定地供给负载,而不会触发限流保护。当电路中的电流增大到一定程度时,R1的压降会增大。当这个压降超过三极管Q1的基极-发射极导通电压(≈0.65V)时,Q1会开始导通,此时Icmax= V Q 1 B E R 1 \frac{V_{Q1_{BE}}}{R_1} R1VQ1BE=10mA。通过负反馈对电路进行调节达到限流作用。
仿真软件:multisim 14.0
二、Multisim仿真
正常工作状态下,Q1导通,Q2截止(Vbe=146mV<0.65V)。电路中的电流能够稳定地供给负载R3。

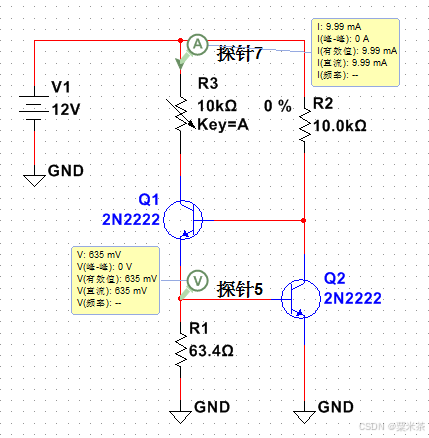

限流状态,随着电流增大,R1压降增大,Q1导通。(仿真通过调节负载R1增大电流)

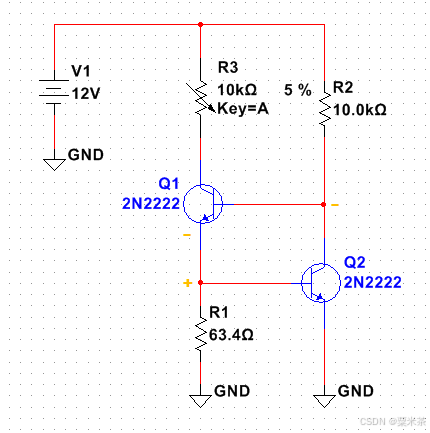

负反馈分析

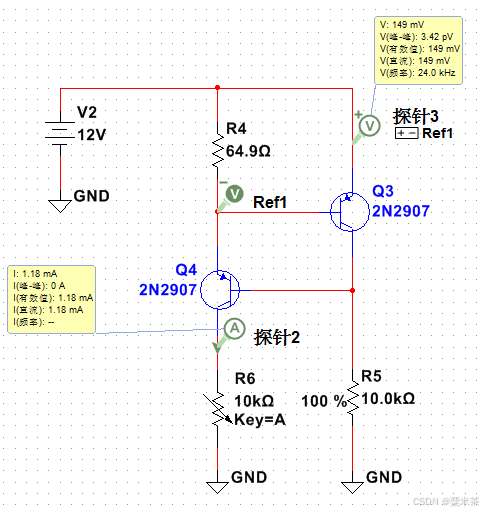

同理可得PNP型限流电路
