深入了解示波器（二）：通道输入（端接）阻抗

作者：AirCity 2020.1.1
Aircity007@sina.com 本文所有权归作者Aircity所有 喜欢可以加微信交流Q38825

关于50Ω和1MΩ端接

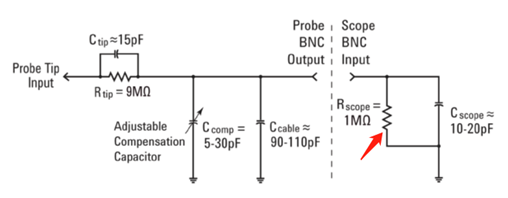

示波器内部有两档短接电阻，1M和50Ω，不管是哪种，都是电阻对GND。1M的端接电阻示意图下：


1M的端接电阻适用于大部分测量情况，我们通常用的10X探头代表衰减10倍，探头的内阻是9MΩ，因此就像上图所示，信号到示波器那边，分压，示波器只获得了1M/（1M+9M）=1/10的信号，因此说这种探头是衰减10倍。当示波器检测到了这种探头，在还原信号时，会自动放大10倍，这时你在示波器上读到的信号电平值，也是真实的值。

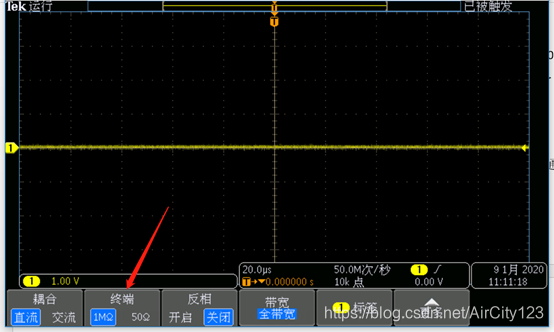

许多带宽较高的示波器还具有用户可选择的 50Ω输入端子选择，这种选择通常用于有源探头端子和/或使用50Ω BNC同轴电缆。使用50Ω BNC同轴电缆，适用于被测信号的内阻很小的情况，如电源的阻抗通常是几个Ω，在测量电源纹波时，用50ohm同轴线非常合适。

特别注意探头+示波器输入阻抗应远大于被测信号源阻抗，否则会测不到正确的值。比如有100M负反馈电阻的跨阻放大器，这种无源探头的低阻抗会影响被测电路的工作，因此测量就会不准确。

关于示波器如何识别是10x探头，无源探头，有源探头的内部原理，请参见文章《深入了解示波器探头》。
