前言

时序图可以反映业务场景下各主体的操作以及操作顺序，可以讲人、系统、事件有机的结合起来。

时序图常用元素
人

在这里插入图片描述

实体

实体可以时系统，可以是终端等等

在这里插入图片描述

生命线

生面线时一条垂直向下当虚线，只有虚线表示对应实体没有采取任何动作

在这里插入图片描述

激活

激活表示生命线对应的实体有了动作，主动或者被动的，激活是一个长方形，激活要放在生命线上面

在这里插入图片描述

生命线交互

在这里插入图片描述

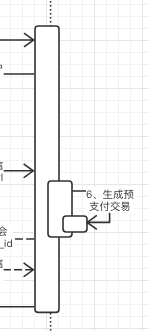

激活可以叠加

在这里插入图片描述

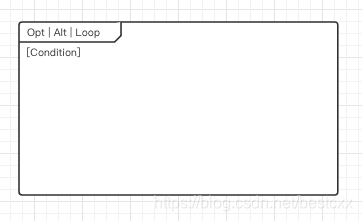

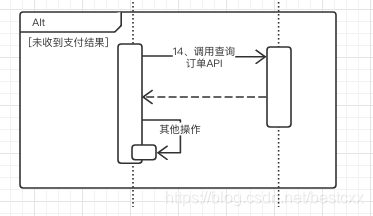

提示框的使用

提示框的本来面目，但是一般是把关键流程包括起来

在这里插入图片描述

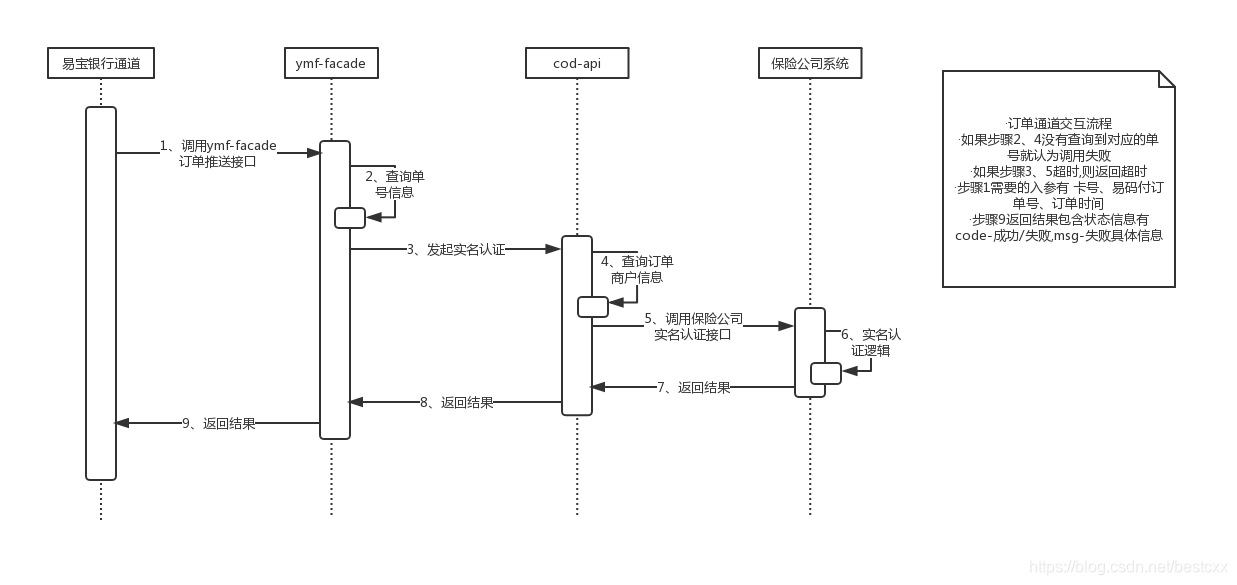

举一个实际的例子

在这里插入图片描述

实线与虚线的规则

页面跳转用实线
人为动作用实线
页面展示用虚线
后台主动调用用实线
后台被动反馈用虚线

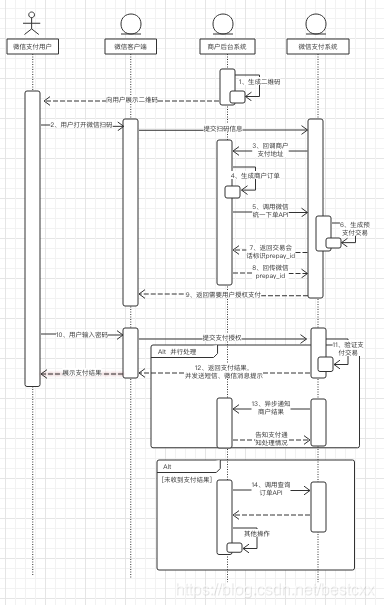

完整的一个例子

微信扫码支付模式一时序图
原图链接 https://pay.weixin.qq.com/wiki/doc/api/native.php?chapter=6_4
本文和原图不完全一致

在这里插入图片描述

  • 新例子
    在这里插入图片描述
参考

[1]、https://blog.csdn.net/Alexander_Frank/article/details/51178998
[2]、https://pay.weixin.qq.com/wiki/doc/api/native.php?chapter=6_4
