【DIY】基于FT2232H的XilinxFPGA
自制Xilinx JTAG下载器，主要芯片为FT2232HL，Typec供电与通信，10PIN 2.54接口输出，转出1路JTAG信号，1路UART信号。支持30M的速度与最高2000000波特率的串口。
·
简介：自制Xilinx JTAG下载器，主要芯片为FT2232HL，Typec供电与通信，10PIN 2.54接口输出，转出1路JTAG信号，1路UART信号。
前言
Xilinx的调试器,轻微魔改了xilinx标准线序，jtag线序兼容xilinx原厂接口。 支持30M的速度与最高2000000波特率的串口。
一、原理图

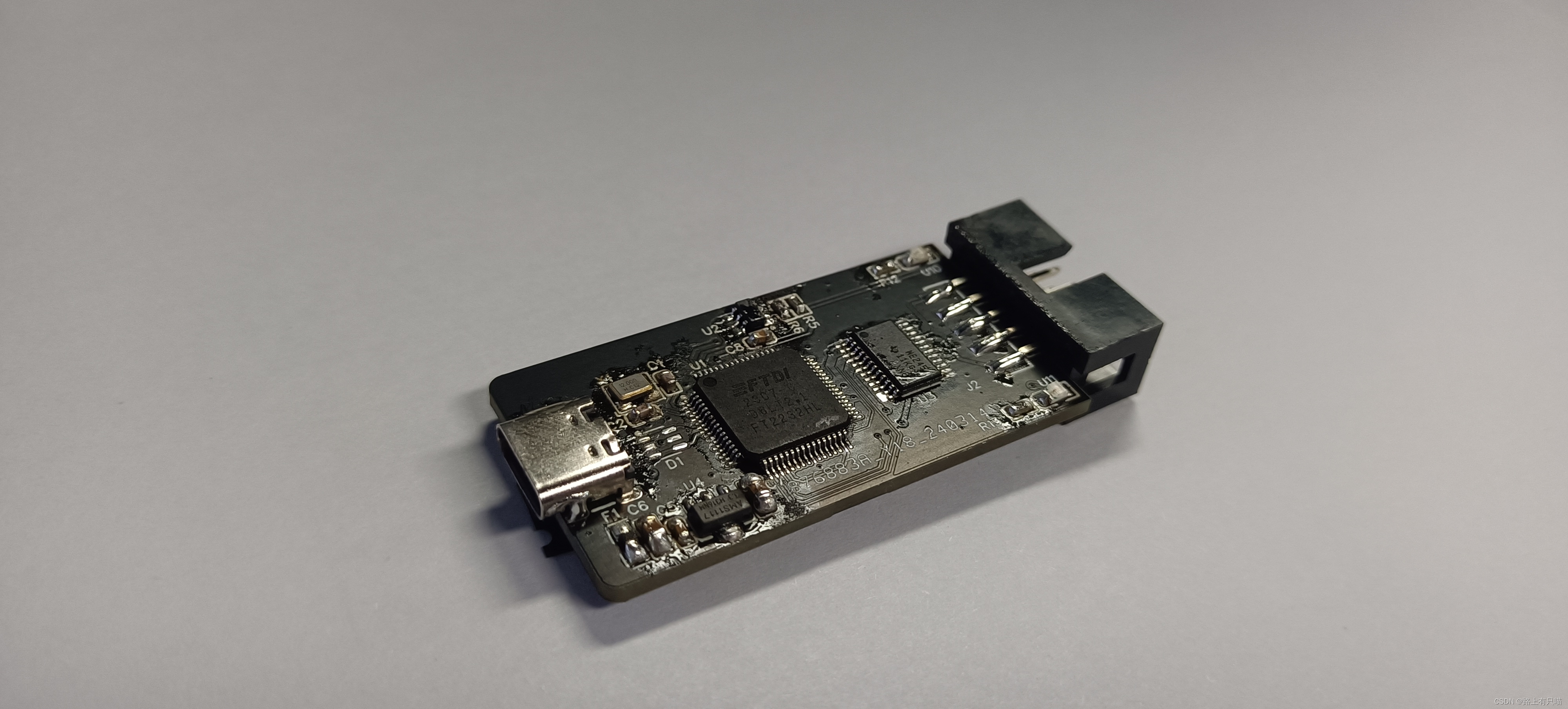

二、PCB实物
烧录参考下面链接：
基于FT2232集成USB直接实现XilinxJTAG和UART串口_program_ftdi-CSDN博客
三、测试视频
xilinx FPGA开发使用本产品下载LED流水灯视频
总结
自制Xilinx JTAG下载器，主要芯片为FT2232HL，Typec供电与通信，10PIN 2.54接口输出，转出1路JTAG信号，1路UART信号。支持30M的速度与最高2000000波特率的串口。
原工程见：基于FT2232H的XilinxFPGA - 硬创社
或者关注公众号路上有只喵 回复 基于FT2232H的XilinxFPGA 获取
