一、生成代码

利用stmcubemx生成代码，详情参考：
使用STMCubeMX（使用hal库）实现流水灯

二、产生波形

点击魔法棒，确定晶振为8.0MHz

点击魔法棒中的DeBug 选择 “Use Simulator”，“Dialog DLL” 和 “Parameter” 也需要更改，软件仿真填入
“DARMSTM.DLL” ，参数为 “-pSTM32F103C8”，这里是我的STM32芯片型号。硬件仿真填入
“TARMSTM.DLL” 。

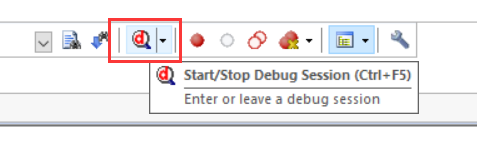

点击Debug，进入调试界面

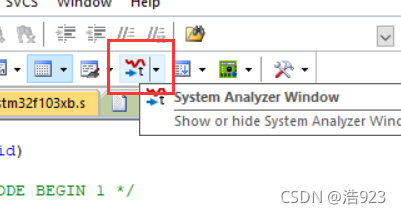

选择逻辑分析仪：Logic Anelyzer

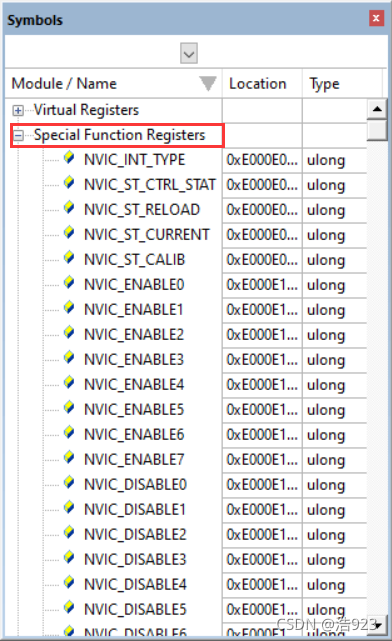

点击 View 菜单，选择 “Symbols Window” 选项，在弹出的窗口里 “Special Function Register” 里找到查看波形的引脚。

在弹出的窗口里 “Special Function Register” 里找到查看波形的引脚。

找到GPIOA_IDR、GPIOB_IDR、GPIOC_IDR将其分别拉入逻辑分析仪窗口中

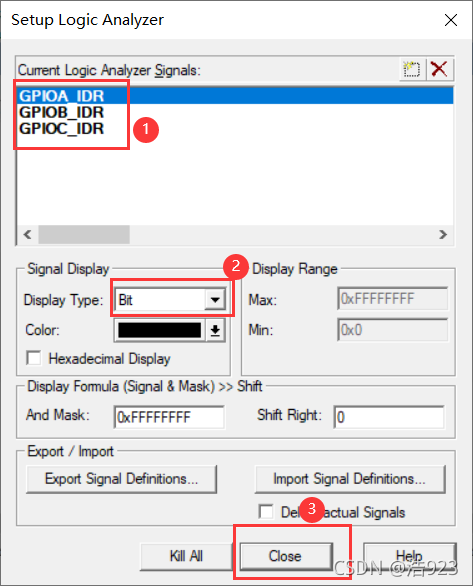

在逻辑分析仪窗口中找到setup选项

可以看到刚刚拉进来的三个GPIO端口并将Display Type改为bit

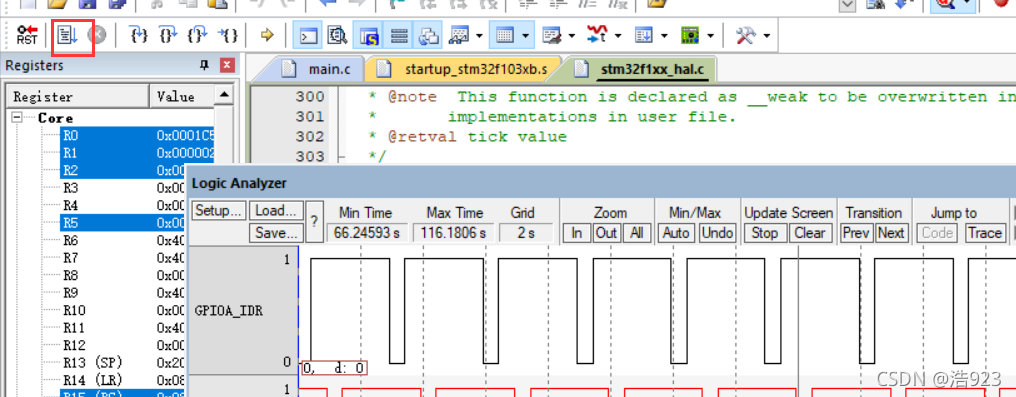

点击运行

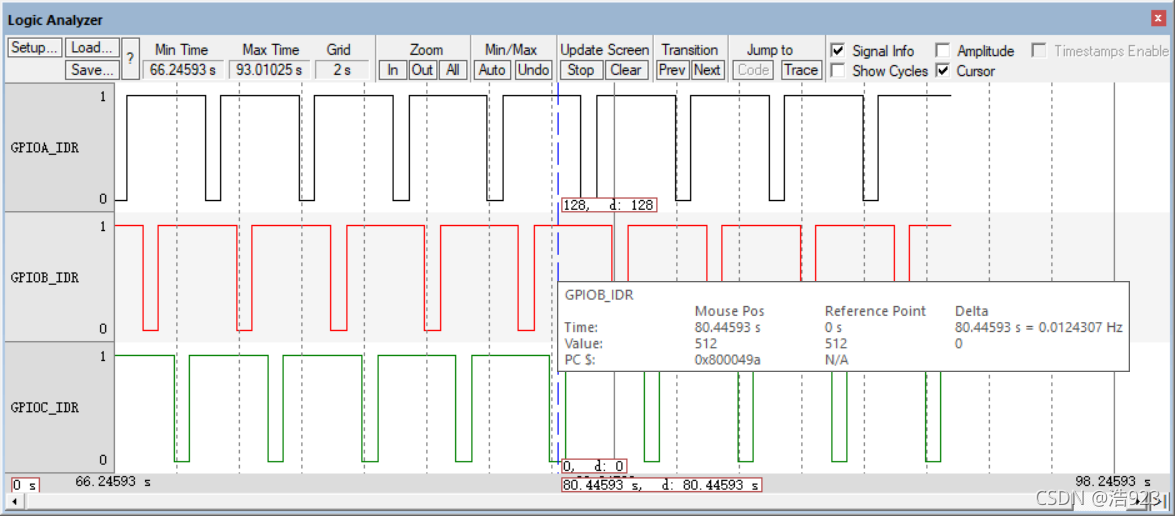

运行后得到如图所示的波形

三、总结

在没有示波器的情况下，可以用keil5中的示波器观察波形。
