前言

`visio画图的一些基本操作、常用技巧，会逐步添加内容，一点点完善起来。
首先给出几个Visio矢量图素材网址，供大家查找和使用：

1.https://www.iconfont.cn/
网站直达
2.https://www.stockio.com/
网站链接
3.https://www.iconfinder.com/
网站直达
4.https://www.pexels.com/
网站直达
5.https://unsplash.com/
网站直达
6.https://pxhere.com/zh/
网站直达
————————————————
版权声明：本文为CSDN博主「皮凡pifan.cc」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/qq_45639839/article/details/122291421

一、绘制水平线条

shift的使用：
在绘制线段时，选中线段的一个端点进行任意长度和角度的伸缩和旋转，此时同时按住shift键，则只能在0度、45°和90°三种角度间进行旋转，方便进行标准角度的控制。

如果仍然觉得不水平，或者怀疑自己的眼睛，可以再进行下面操作：
开始 -> 排列 -> 垂直居中，，，这样就肯定是水平的了

二、如何将visio画的图导入到word或wps中

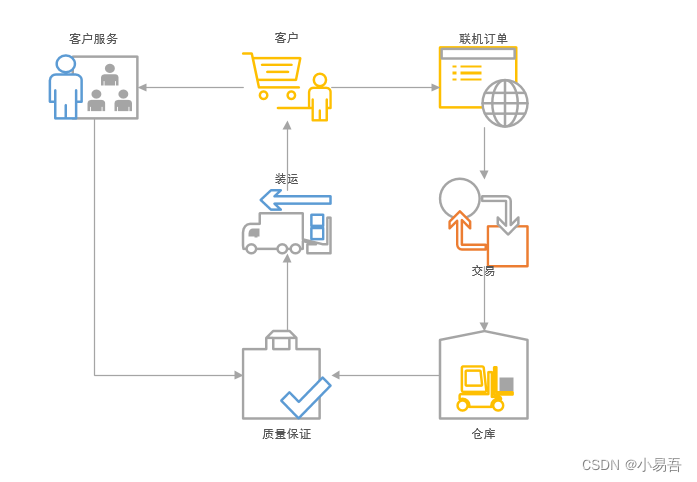

1 第一步：绘制visio图（虾滑一个）

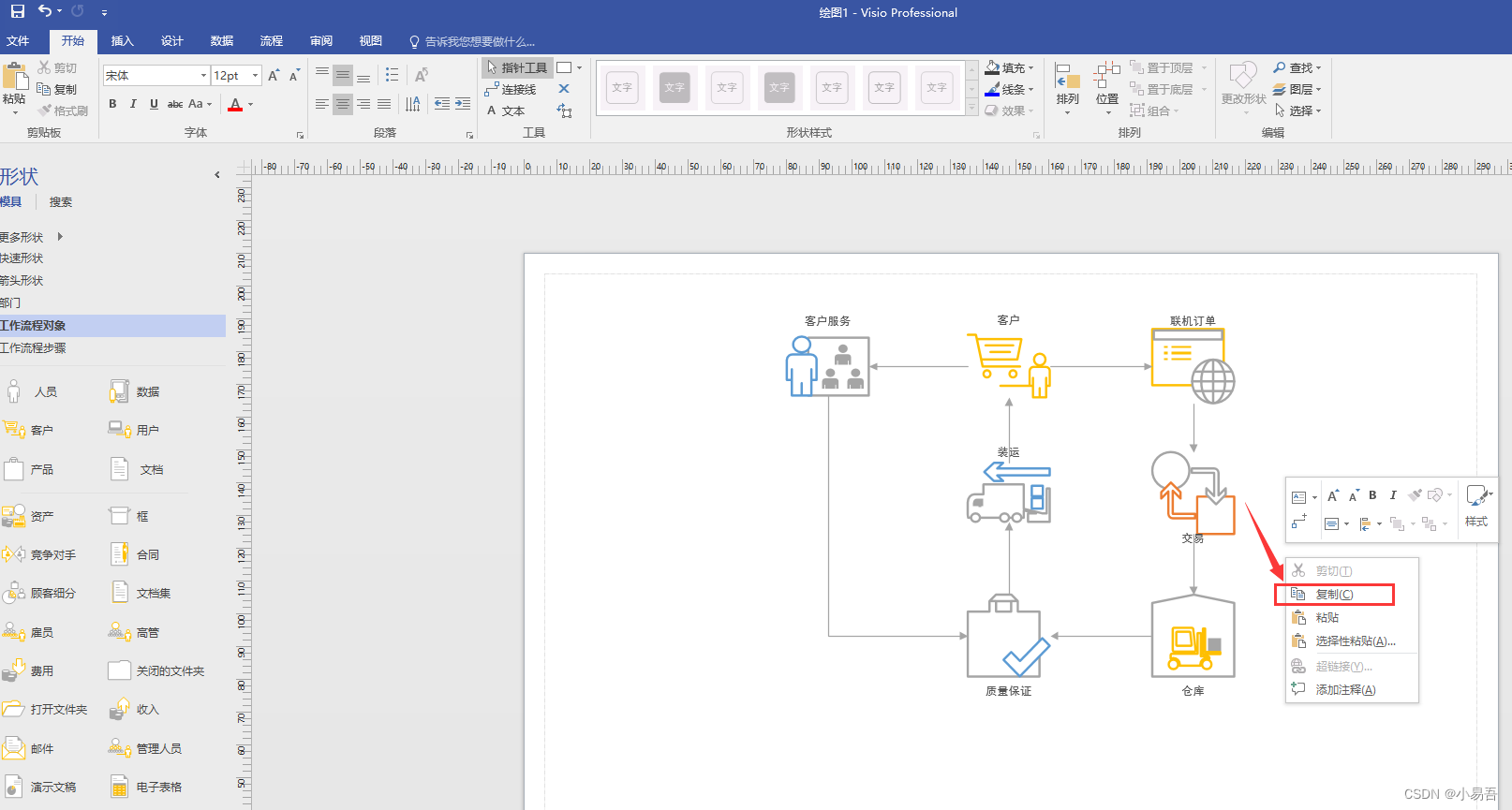

2 第二步：visio界面空白处 右击，复制*（空白处哦）**

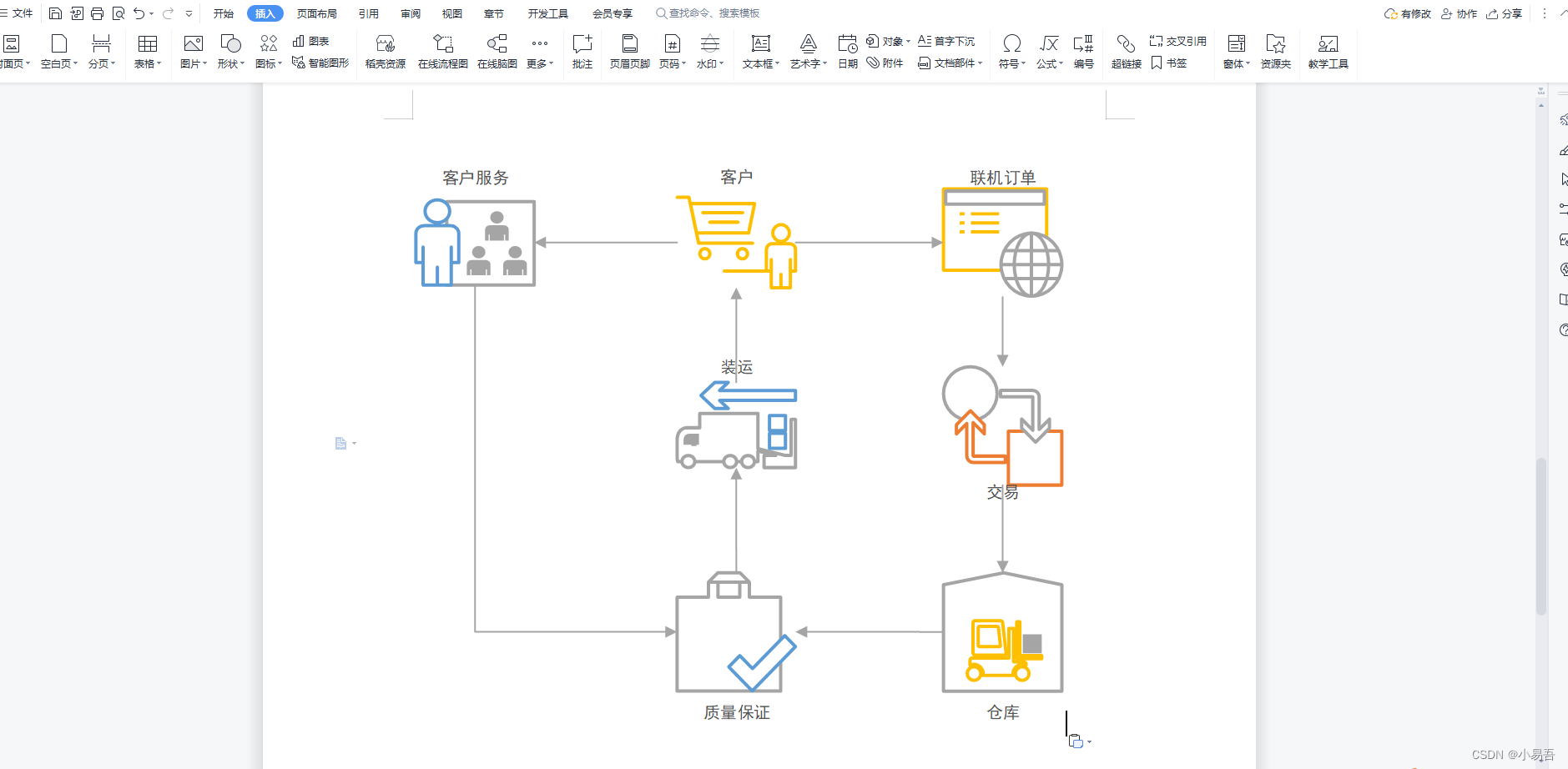

3 第三步：打开word或wps右击粘贴，即可将绘制好的visio导入到文档中（就这么简单！！）

三、如何将visio图中连线交叉出的弯弯去掉（visio线条交叉处圆弧去除）

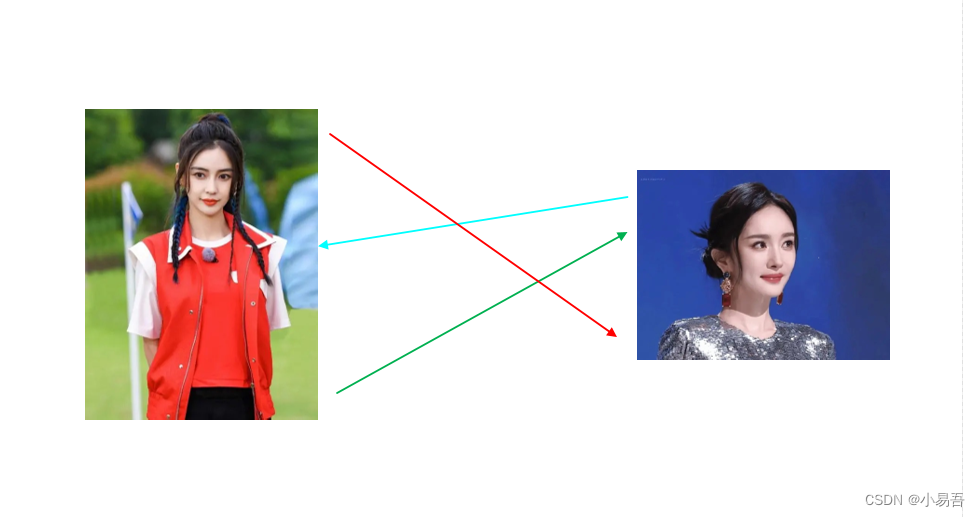

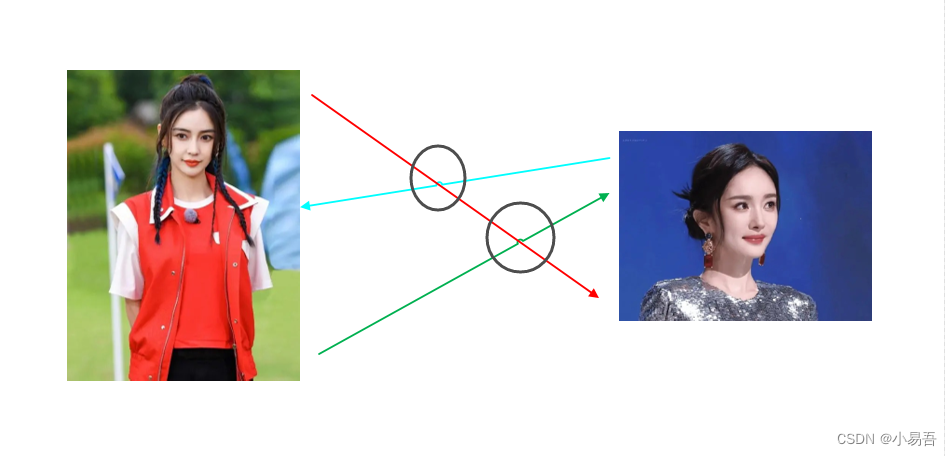

在作图时如果遇到两条连线相交叉的情况，我们会发现交叉处会出现圆弧（小弯弯），非常影响美观，如下图：

四、如何把visio图保存为高清jpg或png图片（将visio保存为高清无损图片的方法）

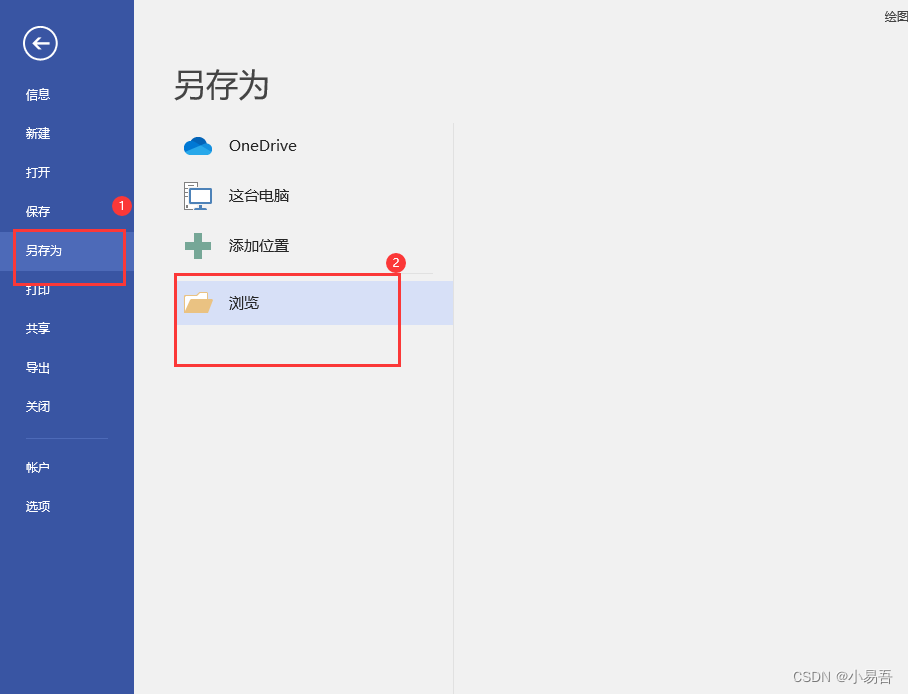

1 第一步：点击文件—>另存为—>浏览

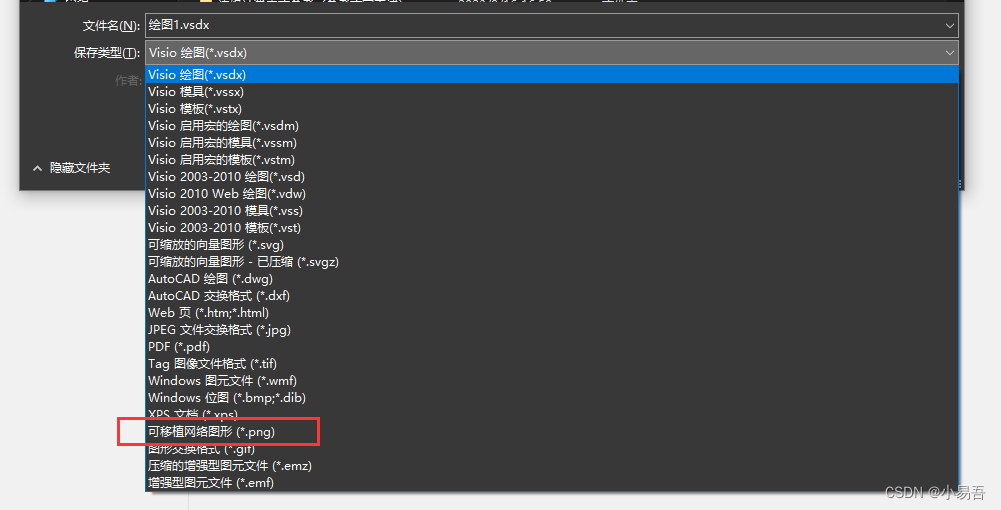

2 第二步：选择保存位置，并选择文件类型为“可移植网络图形.png”类型，然后点击保存

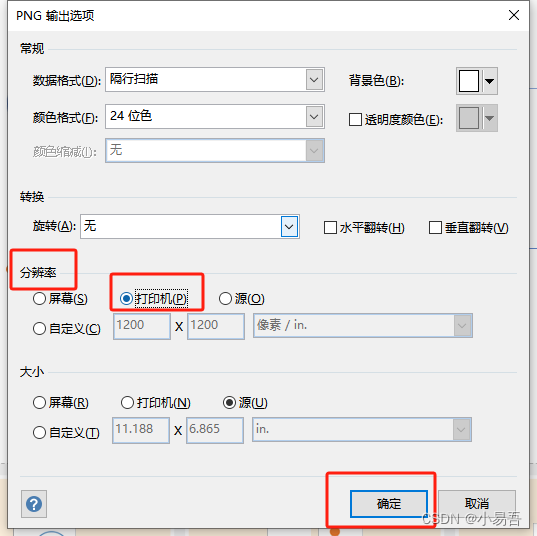

3 在弹出的输出选项对话框中，找到分辨率，选中打印机，再点击确定即可得到高清图片供论文使用

如上图所示，有两处圆弧，想要去除这两个圆弧，需要进行以下操作：：
注：本文所用Visio版本为2016

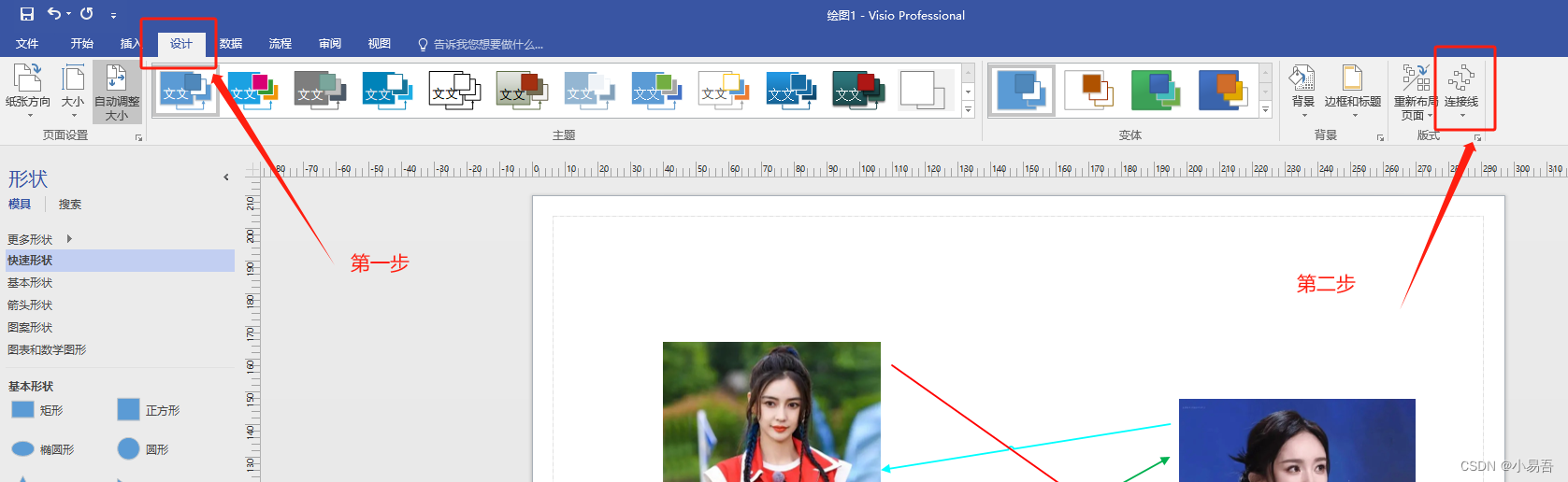

第一步：点击”设计”，再点“连接线”：

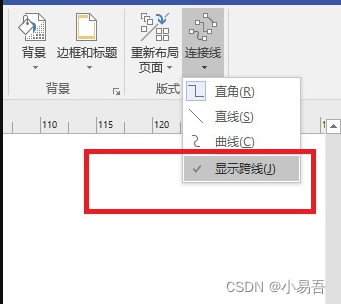

第二步：点击“”显示跨线”，将对号去掉即可

显示效果展示：

五、visio图片文件量过大，插入word后导致文件太大的解决方法

在论文投稿或者写毕业论文时，期刊和学校对论文一般有文件大小要求，例如文件大小不得超过5M，但是当使用visio绘图时往往需要插入很多图片导致文件过大，下面给出利用visio压缩大小的方法：

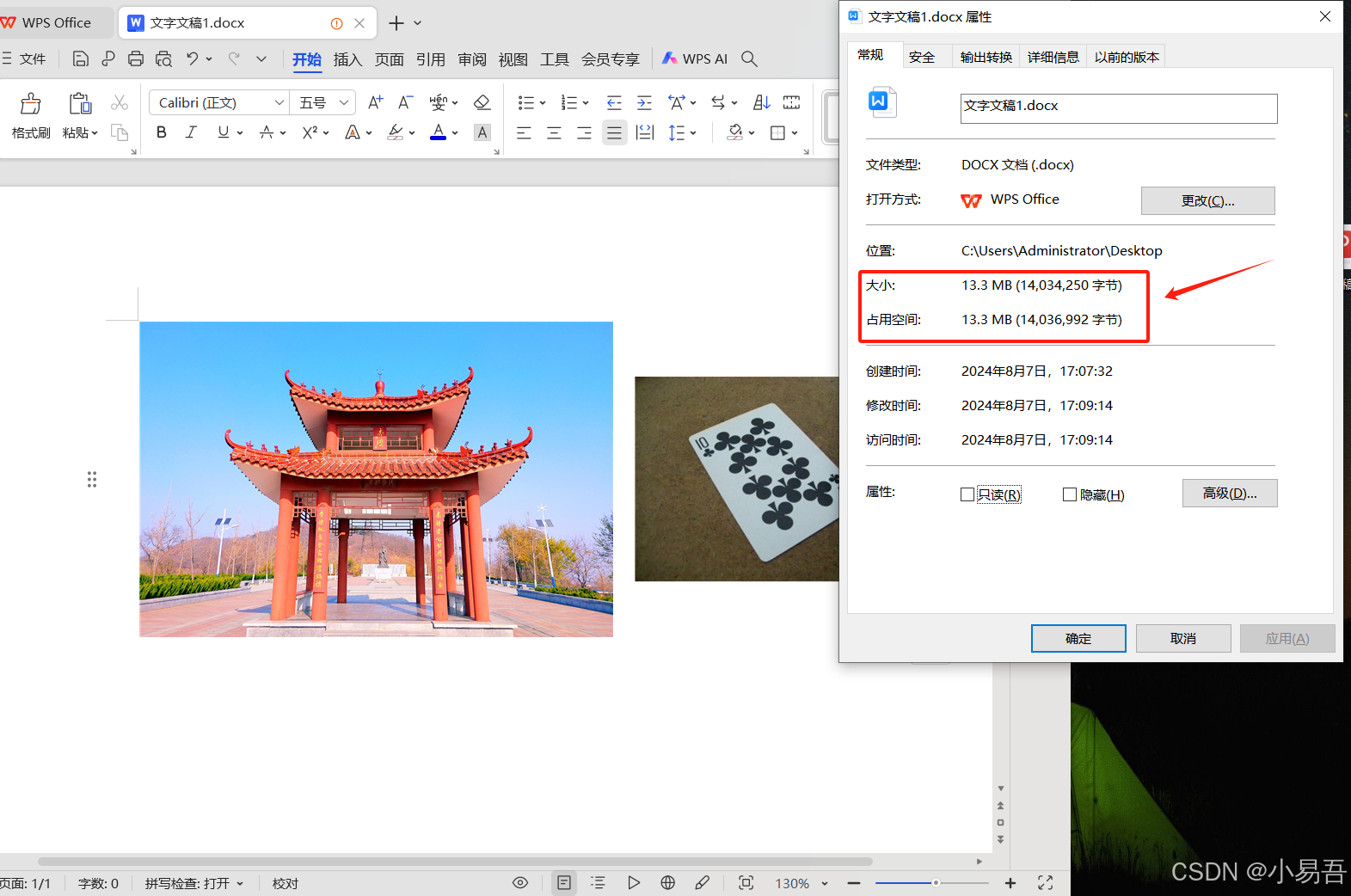

如下面word文件，大小为13.3M

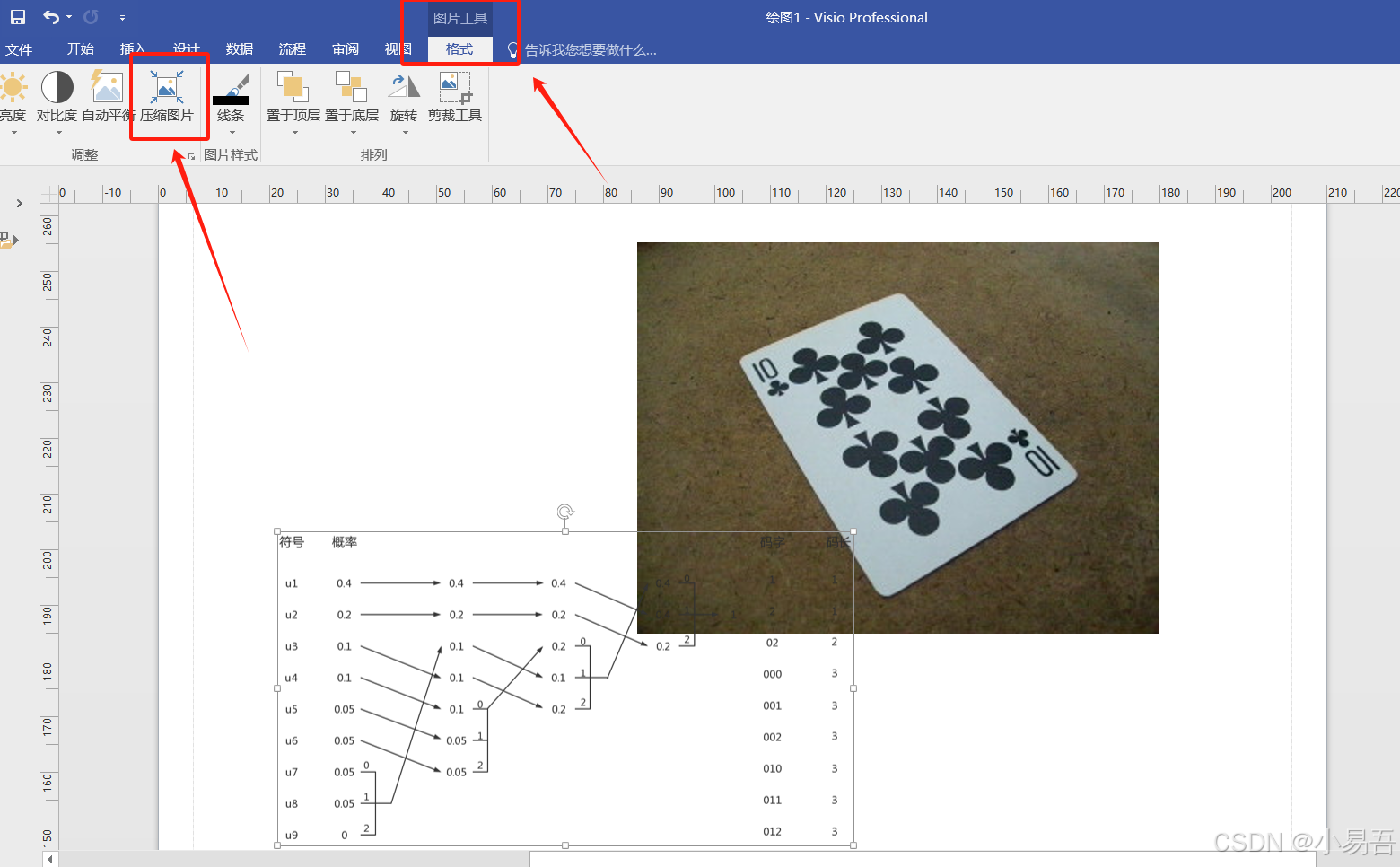

第一步：选中visio中的图片——>点击工具栏中的图片工具——>点击格式——>点击压缩图片

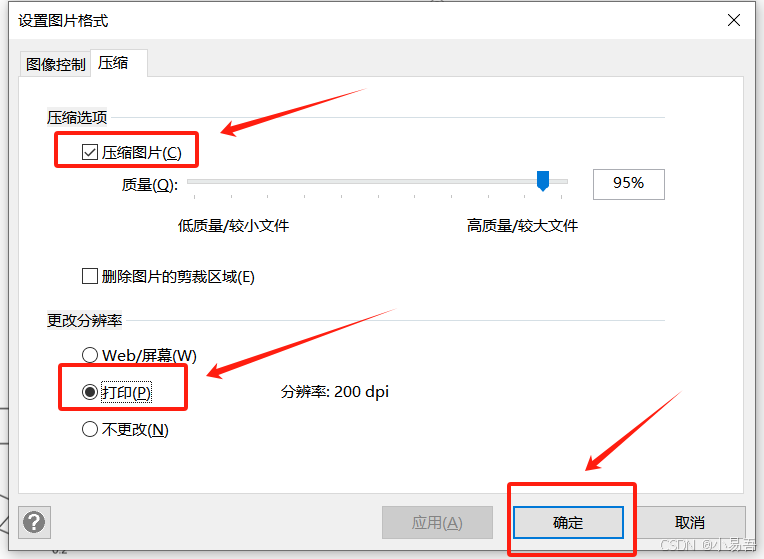

第二步：选择压缩图片（默认即可）——>选择打印（如果不需要压缩的太小，可选择不更改）——>点击确定

第三步：有机将visio图片复制到word中，再次查看文件大小，如果文件大小仍不满意，重复上述步骤即可

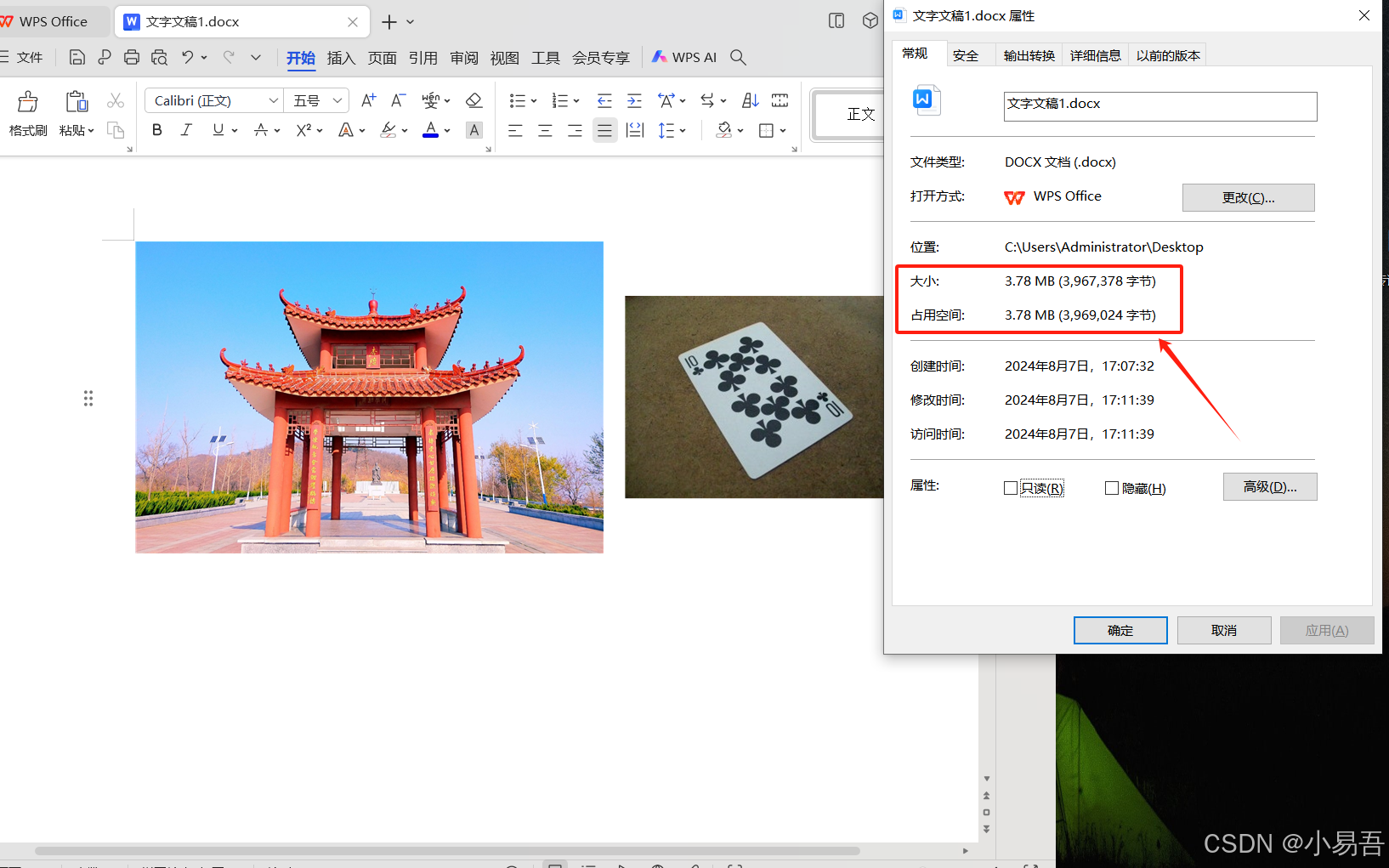

如下所示，文件大小由最初的13.3M，降低为3.78M
