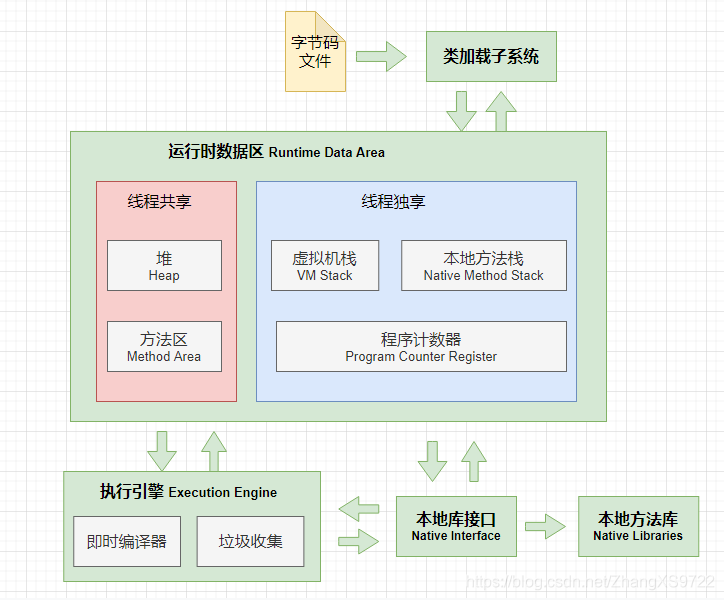

一、JVM体系结构

二、JVM内存模型

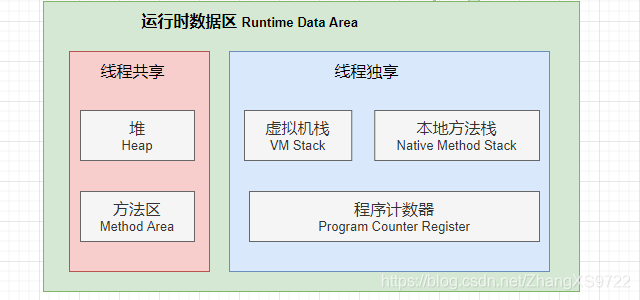

根据《Java虚拟机规范》的规定，Java虚拟机所管理的内存将会包括以下几个运行时数据区域：

 1、堆（Heap）

堆的作用是存放对象实例和数组。从结构上来分，可以分为新生代和老年代。而新生代又可以分为Eden 空间、From Survivor 空间（s0）、To Survivor 空间（s1）。 所有新生成的对象首先都是放在新生代的。需要注意，Survivor的两个区是对称的，没先后关系，所以同一个区中可能同时存在从Eden复制过来的对象，和从前一个Survivor复制过来的对象，而复制到老年代的只有从第一个Survivor区过来的对象。而且，Survivor区总有一个是空的。

2、虚拟机栈（Virtual Machine Stack）

虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。

3、本地方法栈（Native Method Stacks）

本地方法栈与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的本地方法服务。

4、方法区（Method Area）

方法区与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。虽然《Java虚拟机规范》中把 方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区 分开来。

说到方法区，不得不提一下“永久代”这个概念，尤其是在JDK 8以前，许多Java程序员都习惯在 HotSpot虚拟机上开发、部署程序，很多人都更愿意把方法区称呼为“永久代”（Permanent Generation），或将两者混为一谈。本质上这两者并不是等价的，因为仅仅是当时的HotSpot虚拟机设计团队选择把收集器的分代设计扩展至方法区，或者说使用永久代来实现方法区而已，这样使得 HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去专门为方法区编写内存管理代码的工作。但是对于其他虚拟机实现，譬如BEA JRockit、IBM J9等来说，是不存在永久代的概念的。原则上如何实现方法区属于虚拟机实现细节，不受《Java虚拟机规范》管束，并不要求统一。但现在回头来看，当年使用永久代来实现方法区的决定并不是一个好主意，这种设计导致了Java应用更容易遇到内存溢出的问题（永久代有-XX：MaxPermSize的上限，即使不设置也有默认大小，而J9和JRockit只要 没有触碰到进程可用内存的上限，例如32位系统中的4GB限制，就不会出问题），而且有极少数方法 （例如String::intern()）会因永久代的原因而导致不同虚拟机下有不同的表现。当Oracle收购BEA获得了 JRockit的所有权后，准备把JRockit中的优秀功能，譬如Java Mission Control管理工具，移植到HotSpot 虚拟机时，但因为两者对方法区实现的差异而面临诸多困难。考虑到HotSpot未来的发展，在JDK 6的 时候HotSpot开发团队就有放弃永久代，逐步改为采用本地内存（Native Memory）来实现方法区的计 划了[1]，到了JDK 7的HotSpot，已经把原本放在永久代的字符串常量池、静态变量等移出，而到了 JDK 8，终于完全废弃了永久代的概念，改用与JRockit、J9一样在本地内存中实现的元空间（Metaspace）来代替，把JDK 7中永久代还剩余的内容（主要是类型信息）全部移到元空间中。

5、程序计数器（Program Counter Register）

程序计数器是一块较小的内存空间，它可以看作是当前线程所执行的字节码的行号指示器。在Java虚拟机的概念模型里，字节码解释器工作时就是通过改变这个计数器 的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、跳转、异常处 理、线程恢复等基础功能都需要依赖这个计数器来完成。

三、参考

《深入理解Java虚拟机：JVM高级特性与最佳实践（第3版》周志明著
