一、led.h头文件分析

#ifndef __LED_H
#define __LED_H
#include "sys.h"
#define LED0 PAout(8) // PA8
#define LED1 PDout(2) // PD2
void LED_Init(void);//初始化
#endif

问：ifndef,endif有什么用？

在这一段代码中，假设同时有A.h和B.h同时包含了这个头文件，在编译器编译A时，会先判断LED.H有没有被定义（这里肯定是未被定义的），那么就定义（define __LED_H），然后再（endif），在编译器编译B时，同样会判断LED.H有没有被定义（这里经过A的编译，肯定是被定义的），那么就直接（endif）。这样，就可以防止重复编译。

二、Led_Init()函数分析

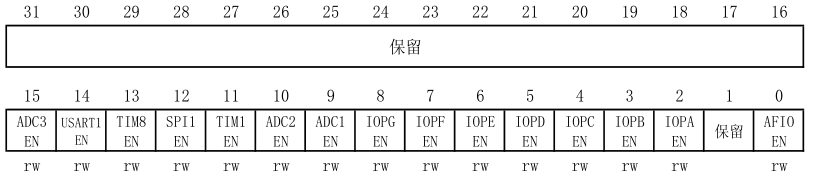

APB2 外设时钟使能寄存器(RCC_APB2ENR)

由图易知，外部时钟寄存器的2~8位是对应相关的GPIO，当我们想要使用该GPIO时，必须打开时钟（clock），这样，各种寄存器，上、下升沿触发器，锁存器才会工作。

void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)

/**作用：开启APB2外部时钟使能

  *1st参数：外部时钟的寄存器

  *@arg RCC_APB2Periph_AFIO, RCC_APB2Periph_GPIOA, RCC_APB2Periph_GPIOB,

  *          RCC_APB2Periph_GPIOC, RCC_APB2Periph_GPIOD, RCC_APB2Periph_GPIOE,

  *          RCC_APB2Periph_GPIOF, RCC_APB2Periph_GPIOG, RCC_APB2Periph_ADC1,

  *          RCC_APB2Periph_ADC2, RCC_APB2Periph_TIM1, RCC_APB2Periph_SPI1,

  *          RCC_APB2Periph_TIM8, RCC_APB2Periph_USART1, RCC_APB2Periph_ADC3,

  *          RCC_APB2Periph_TIM15, RCC_APB2Periph_TIM16, RCC_APB2Periph_TIM17,

  *          RCC_APB2Periph_TIM9, RCC_APB2Periph_TIM10, RCC_APB2Periph_TIM11

  *2st：ENABLE or DISABLE （是否使能）

  */

然后，我们要定义一个结构体，因为我们需要配置GPIO端口的各种参数。而这个结构体，在库函数中可以找到

typedef struct

{

  uint16_t GPIO_Pin;             /*!< Specifies the GPIO pins to be configured.

                                      This parameter can be any value of @ref GPIO_pins_define */



  GPIOSpeed_TypeDef GPIO_Speed;  /*!< Specifies the speed for the selected pins.

                                      This parameter can be a value of @ref GPIOSpeed_TypeDef */



  GPIOMode_TypeDef GPIO_Mode;    /*!< Specifies the operating mode for the selected pins.

                                      This parameter can be a value of @ref GPIOMode_TypeDef */

}GPIO_InitTypeDef;

我们来分析一下这个结构体

typedef：

在C语言中，用户可以用typedef这个关键字，来自定义自己常用的数据类型名称。

我们可以看一下有无typedef时定义结构体有什么不同

（1）没有typedef,传统定义一个结构

struct Student
{
   int no;
   char name[12];
};

声明结构体：struct Student stu1;

（2）用typedef定义一个结构体

typedef struct Student
{
   int no;
   char name[12];
}Stu,student;

声明结构体：Stu stu1; | student stu2;

（3）如果这里用了typedef，也可以不需要Student

typedef struct
{
   int no;
   char name[12];
}Stu;

声明结构体：Stu student1；

在上面中，先定义一个结构体，里面包含（GPIO_Pin，GPIO_Speed，GPIO_Mode）三个参数，然后再把这个结构体typedef为GPIO_InitTypeDef

然后，就可以配置这三个结构体变量

GPIO_InitStruct.GPIO_Pin=GPIO_Pin_8;

GPIO_Pin_8是宏定义了一个寄存器

  GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;//设置推挽输出

设置电平输出方式

端口模式的配置有上拉，下拉，模拟，浮空输入；推挽，开漏，复用输出

输入

1.上拉输入：把不确定的信号电位强制拉高到VCC

2.下拉输入：把电压拉低到GND

3.浮空输入：逻辑器件，不接任何电压，例：按键，RX

4.模拟输入：输入0/1的数字信号，然后转化为模拟信号，例：ADC，低功耗下省电

输出

1. 推挽输出：可以输出0/1
2. 开漏输出：可输出0，若需要输出1需要接一个上拉电阻
3. 复用输出：当IO口不作为通用IO口时使用，常配合其它输出使用例如：各种通信方式，PWM

     4.复用+推挽输出：I2C的SCL，SDA

     5.复用+开漏输出：TX

  GPIO_InitStruct.GPIO_Speed=GPIO_Speed_10MHz;//速度越快，功耗越高

设置输出速度，如果是输入的话可以直接忽略。速度越快，功耗越高

最后，再调用外设初始化函数，把配置好的结构体写到相应的寄存器中

GPIO_Init(GPIOA,&GPIO_InitStruct);

//void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)

/**作用：将结构体成员写入寄存器当中

  *1st参数：GPIO端口，即GPIOx （x=A ...G)

  *2st参数：结构体的指针

  */

这样，我们的GPIO配置就完成了

在main函数当中，可以调用Reset来点亮LED

GPIO_ResetBits(GPIOA,GPIO_Pin_8);

可以调用Set灭灯

GPIO_SetBits(GPIOA,GPIO_Pin_8);

三、代码示例

相关程序代码放在这里了，程序移植性较高：
