DMA的基本定义：
DMA，全称Direct Memory Access，即直接存储器访问。

DMA传输将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。当CPU初始化这个传输动作，传输动作本身是由DMA控制器来实现和完成的。DMA传输方式无需CPU直接控制传输，也没有中断处理方式那样保留现场和恢复现场过程，通过硬件为RAM和IO设备开辟一条直接传输数据的通道，使得CPU的效率大大提高。

DMA 控制器和Cortex-M3核共享系统数据总线执行直接存储器数据传输。当CPU和DMA同时访问相同的目标(RAM或外设)时，DMA请求可能会停止 CPU访问系统总线达若干个周期，总线仲裁器执行循环调度，以保证CPU至少可以得到一半的系统总线(存储器或外设)带宽。

在发生一个事件后，外设发送一个请求信号到DMA控制器。DMA控制器根据通道的优先权处理请求。当DMA控制器开始访问外设的时候，DMA控制器立即发送给外设一个应答信号。当从DMA控制器得到应答信号时，外设立即释放它的请求。一旦外设释放了这个请求，DMA控制器同时撤销应答信号。如果发生更多的请求时，外设可以启动下次处理。

1:简历

DMA（Direct Memory Access）直接存储器存取

DMA可以提供外设和存储器或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源

12个独立可配置的通道： DMA1（7个通道）， DMA2（5个通道）

每个通道都支持软件触发和特定的硬件触发 (每隔DMA通道的触发源不一样)

STM32F103C8T6 DMA资源：DMA1（7个通道）

外设(外设存储器) : 一般是外设的数据寄存器DR , 比如ADC的数据寄存器、串口的数据寄存器等等

存储器 : 这里存储器，指的就是是运行内存SRAM和程序存储器Flash , 是我们存储变量数组和程序代码的地方

外设和存储器的数据传输---------使用特定的硬件触发(每隔DMA通道的触发源不一样)

存储器和存储器之间的数据传输------软件触发

2:存储器映像

ROM : 只读存储器，是一种非易失性、掉电不丢失的存储器

RAM : 随机存储器，是一种易失性、掉电丢失的存储器

因为CPU是32位的。所以导址范围就是32位的范围

3:DMA基本结构

下面的参数在配置DMA时使用

方向 : 决定了数据的方向外设--->储存器或者储存器---->外设或者储存器---->储存器

Flash是只读储存器, 所以在储存器--->储存器的传输方向的时候 :只能选择 Flash-------------->SRAM方向的传输

X.DMA_DIR=指定外设站点(外设寄存器)为数据源还是目的地

传输计数器: 用来指定，我总共需要转运几次的, 这个传输计数器是一个自减计数器

比如给它写一个5, 那DMA就只能进行5次数据转运 , 转运过程中，每转运一次，计数器的数就会减1, 当传输计数器减到0之后，DMA就不会再进行数据转运了 , 它减到0之后，之前自增的地址，也会恢复到起始地址的位置

X.DMA_BufferSize=传输计数器

自动重装器 : 传输计数器减到0之后 , 是否要恢复到最初的值

比如最初传输计数器给5, 如果不使用自动重装器，那转运5次后，DMA就结束了. 如果使用自动重装器，那转运5次, 计数器减到0后，就会立即重装到初始值5, 决定了转运的模式

不重装，就是正常的单次模式

重装，就是循环模式

X.DMA_Mode=自动重装器

起始地址 : 决定了数据从那里来到那里去的

因为stm32是32位的单片机，他的一个内存单元是32位的, 所以起始地址填入的都为32位

数据宽度 : 指定一次转运要按多大的数据宽度来进行

字节Byte(uint8_t)、半字HalfWord(uint16_t)和字Word(uint32_t)

软件触发和循环模式，不能同时用

软件触发 : 软件触发的执行逻辑是，以最快的速度，连续不断地触发DMA, 早日把传输计数器清零，完成这一轮的转换

软件触发就是尽快把传输计数器清零 . 循环模式是清零后自动重装 , 如果同时用的话，那DMA就停不下来了

4: DMA转运的条件

1: 开关控制，DMA _Cmd函数必须使能

2: 传输计数器必须大于0

3: 触发源，必须有触发信号

触发一次，转运一次，传输计数器自减一次 , 当传输计数器等于0，且没有自动重装时 , 无论是否触发，DMA都不会再进行转运了, 此时就需要DMA_Cmd函数，给DISABLE，关闭DMA. 再为传输计数器写入一个大于0的数, 再DMA_Cmd，给ENABLE，开启DMA才可以正常工作.

注意，写传输计数器时，必须要先关闭DMA，再进行, 不能在DMA开启时，写传输计数器

5:DMA请求

特定的硬件触发 : 每个通道的硬件触发源都是不同的 , 需要用ADC1来触发的话一那就必须选择通道1; 定时器2的更新事件来触发的话，那就必须选择通道2

因为每个通道的硬件触发源都不同 , 如果你想使用某个硬件触发源的话, 就必须使用它所在的通道

软件触发 : 使用软件触发的话，那通道就可以任意选择了. 每个通道的软件触发都是一样的

6:HAL---DMA

DMA的传输方向：

X.Init.Direction=

外设：相对于DMA自己，以外的东西全部统一称呼为外设。（寄存器，另外一块STM32中的数据）

DMA_MEMORY_TO_PERIPH（外设到存储区）：这里的外设指的是STM32中的寄存器，存储区是在keil中写的数组。

uint8_t send_address[16]={32,11,22,12,45,12,12,45,53,85,94,78,52,65,32,165};

MDA通道6配置--发送数据
DMA_HandleTX.Instance=DMA1_Channel6;
传输方向：内存（数组）--->外设   把我们内存中的数组（send_address）
发送到外设中去 （寄存器）
DMA_HandleTX.Init.Direction=DMA_MEMORY_TO_PERIPH;
我们send_address为uint8_t 一个字节的长度
DMA_HandleTX.Init.MemDataAlignment=DMA_MDATAALIGN_BYTE; //内存数据宽度
我们发送send_address为依次发送，所以存储区地址自增
DMA_HandleTX.Init.MemInc=DMA_MINC_ENABLE;    //存储区地址自增

DMA_HandleTX.Init.Mode=DMA_NORMAL;
外设（寄存器）的数据宽度
DMA_HandleTX.Init.PeriphDataAlignment=DMA_PDATAALIGN_BYTE;//外设数据宽度
我们发送的外设（寄存器）为一个地址所以不能自己增加
DMA_HandleTX.Init.PeriphInc=DMA_PINC_DISABLE;//外设地址不自增
DMA_HandleTX.Init.Priority=DMA_PRIORITY_MEDIUM;   //优先级
__HAL_LINKDMA(&I2C_Handle,hdmatx,DMA_HandleTX);   //双向链接
//__HAL_LINKDMA(hi2c,hdmatx,DMA_HandleTX);   //双向链接
HAL_DMA_Init(&DMA_HandleTX);
HAL_NVIC_SetPriority(DMA1_Channel6_IRQn,1,2);
HAL_NVIC_EnableIRQ(DMA1_Channel6_IRQn);

DMA_PERIPH_TO_MEMORY（存储区到外设）：这里的外设指的是STM32中的寄存器，存储区是在keil中写的数组。

//MDA通道7配置---接收数据
DMA_HandleRX.Instance=DMA1_Channel7;
//传输方向：外设  ---> 内存（数组）
DMA_HandleRX.Init.Direction=DMA_PERIPH_TO_MEMORY;
DMA_HandleRX.Init.MemDataAlignment=DMA_MDATAALIGN_BYTE; //内存数据宽度
DMA_HandleRX.Init.MemInc=DMA_MINC_ENABLE;    //存储区地址自增
DMA_HandleRX.Init.Mode=DMA_NORMAL;
DMA_HandleRX.Init.PeriphDataAlignment=DMA_PDATAALIGN_BYTE;//外设数据宽度
DMA_HandleRX.Init.PeriphInc=DMA_PINC_DISABLE;//外设地址不自增
DMA_HandleRX.Init.Priority=DMA_PRIORITY_MEDIUM;   //优先级
__HAL_LINKDMA(&I2C_Handle,hdmarx,DMA_HandleRX);   //双向链接
//__HAL_LINKDMA(hi2c,hdmarx,DMA_HandleRX);   //双向链接
HAL_DMA_Init(&DMA_HandleRX);
HAL_NVIC_SetPriority(DMA1_Channel7_IRQn,1,2);
HAL_NVIC_EnableIRQ(DMA1_Channel7_IRQn);

DMA二中模式：
1、根据需要选择DAM模式：
(1)循环模式—DMA_Mode = DMA_Mode_Circular
(2)正常模式—DMA_Mode = DMA_Mode_Normal

单次传输（Normal Mode）：在这种模式下，DMA控制器在接收到传输请求后，会执行一次指定的数据传输任务，并在传输完成后停止。如果需要再次传输，必须重新配置并启动DMA。
循环传输（Circular Mode）：循环传输模式下，DMA控制器在完成一次传输后，会自动重新加载传输参数（如源地址、目标地址和传输长度），并继续执行下一次传输，直到被明确停止。这种模式特别适用于需要连续传输大量数据的应用场景。

回调函数

uint16_t tim1_dmabuff[2] ; //内存

HAL_TIM_IC_Start_DMA(&TIM1_Handle,TIM_CHANNEL_1,(uint32_t *)tim1_dmabuff,2);

1：这个2是tim1_dmabuff数组的转运数组中的数量。 EG:数组中有2个元素，全部需要转运，所以为2。

2：在完成内存数组中的转运以后，进入DMA的回调处理函数。 EG:上面的这个例子中DMA在完成2次转运后，进入DMA的完成中断。

A:DMA数据转运

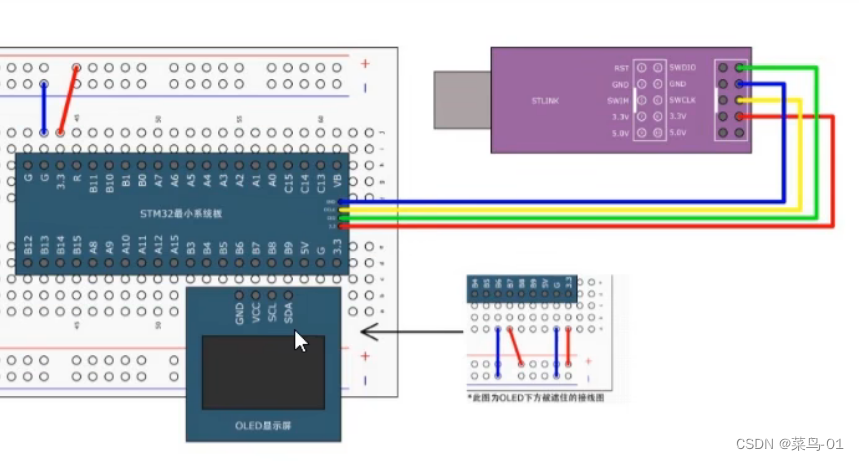

1:连接图

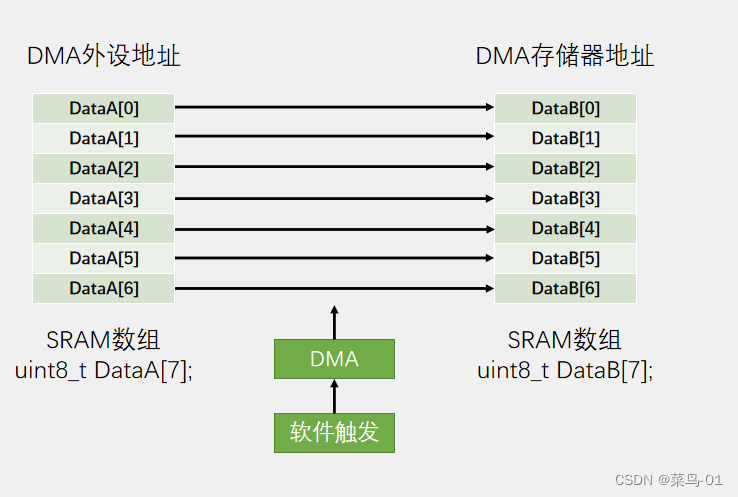

2:数据转运+DMA

3:函数介绍

在stm32f10x dmah文件中配置----MDA初始化

void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);

在stm32f10x dmah文件中配置----开启MDA

void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);

在stm32f10x dmah文件中配置----数据寄存器设置

void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);

uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);

DMA_SetCurrDataCounter : 设置当前数据寄存器 , 就是给这个传输计数器写数据的, 和配置DMA中X.DMA_Buffersize参数相似

DMA_GetCurrDataCounter : 获取当前数据寄存器, 这个函数就是返回传输计数器的值 , 在转运完成后把标志位值1

在stm32f10x dmah文件中配置----清除中断标志位

void DMA_ClearFlag(uint32_t DMAy_FLAG)

DMA_ClearFlag : 清除中断标志位

4:步骤

1:开启RCC时钟-----DMA的时钟在AHB总线上

2:配置DMA

5:代码

使用的是存储器和存储器之间的数据传输------软件触发



#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyDMA.h"
uint16_t MyDMA_Size;
void MyMDA_init(uint32_t AddrA, uint32_t AddrB, uint16_t Size){

	MyDMA_Size=Size;
	//开启RCC--DMA是AHB总线的设备
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
	/*
	我们使用的STM32型号为: STMF103
	参数1的第一个选择  : 互连型设备--互联型是STM23F  105/107的型号
	参数1的第一个选择  : 其他设备---103选择这个
	*/


	//配置DMA
	DMA_InitTypeDef DMA_initstruct;
	//外设备站点的3个参数
    //因为stm32是32位的单片机，他的一个内存单元是32位的
	DMA_initstruct.DMA_PeripheralBaseAddr=AddrA; //外设的起始地址--要求:32位
	DMA_initstruct.DMA_PeripheralDataSize=DMA_PeripheralDataSize_Byte;////外设的数据宽度---我们选择以字节的方式传输(uint8_t)
	DMA_initstruct.DMA_PeripheralInc=DMA_PeripheralInc_Enable;//外设的地址是否自增--自增
	//储存器的3个参数
	DMA_initstruct.DMA_MemoryBaseAddr=AddrB;//储存器的起始地址--要求:32位
	DMA_initstruct.DMA_MemoryDataSize=DMA_MemoryDataSize_Byte;//储存器的数据宽度--我们选择以字节的方式传输(uint8_t)
	DMA_initstruct.DMA_MemoryInc=DMA_MemoryInc_Enable;//储存器的地址是否自增--自增
	//传输方向
	DMA_initstruct.DMA_DIR=DMA_DIR_PeripheralSRC;//指定外设站点(外设寄存器)为数据源还是目的地---数据源
	//缓冲区大小---传输计数器
	DMA_initstruct.DMA_BufferSize=Size;//传输几次
	//传输模式----是否使用自动重装
	DMA_initstruct.DMA_Mode=DMA_Mode_Normal;//正常模式 //传输计数器到0直接停止
	//选择触发模式---硬件触发或者软件触发
	DMA_initstruct.DMA_M2M=DMA_M2M_Enable;  //使用软件触发
	//优先级
	DMA_initstruct.DMA_Priority=DMA_Priority_Medium;
	DMA_Init(DMA1_Channel1,&DMA_initstruct);


	//开启MDA
	DMA_Cmd(DMA1_Channel1,DISABLE);

}


void MyDMA_Transfer(void)
{
	//需要给我传输寄存器重新赋值,首先要使CMD失能

	DMA_Cmd(DMA1_Channel1, DISABLE);
	/*
	设置当前数据寄存器 ,  就是给这个传输计数器写数据的
	和配置DMA中X.DMA_BufferSize参数相似
	*/
	DMA_SetCurrDataCounter(DMA1_Channel1, MyDMA_Size);
	DMA_Cmd(DMA1_Channel1, ENABLE);

	//DMA1_FLAG_TC1---转运完成标志位   转运完成后置1
	while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
	DMA_ClearFlag(DMA1_FLAG_TC1);//清除转运完成标志位
}


uint8_t dataA[]={0x01,0x02,0x03,0x04};
uint8_t dataB[]={0,0,0,0};
int main(void)
{

	OLED_Init();
	MyMDA_init((uint32_t)dataA,(uint32_t)dataB,4);
	OLED_ShowString(1, 1, "DataA");
	OLED_ShowString(3, 1, "DataB");
	//数组的函数名就表示地址
	OLED_ShowHexNum(1, 8, (uint32_t)dataA, 8);
	OLED_ShowHexNum(3, 8, (uint32_t)dataB, 8);


	while (1)
	{	dataA[0]++;
		dataA[1]++;
		dataA[2]++;
		dataA[3]++;


	OLED_ShowHexNum(2,1,dataA[0],2);
	OLED_ShowHexNum(2,4,dataA[1],2);
	OLED_ShowHexNum(2,7,dataA[2],2);
	OLED_ShowHexNum(2,10,dataA[3],2);
	OLED_ShowHexNum(4,1,dataB[0],2);
	OLED_ShowHexNum(4,4,dataB[1],2);
	OLED_ShowHexNum(4,7,dataB[2],2);
	OLED_ShowHexNum(4,10,dataB[3],2);

	Delay_ms(1000);
	MyDMA_Transfer();

	OLED_ShowHexNum(2,1,dataA[0],2);
	OLED_ShowHexNum(2,4,dataA[1],2);
	OLED_ShowHexNum(2,7,dataA[2],2);
	OLED_ShowHexNum(2,10,dataA[3],2);
	OLED_ShowHexNum(4,1,dataB[0],2);
	OLED_ShowHexNum(4,4,dataB[1],2);
	OLED_ShowHexNum(4,7,dataB[2],2);
	OLED_ShowHexNum(4,10,dataB[3],2);

	Delay_ms(1000);

	}
}

开启RRC时钟

        开启RCC--DMA是AHB总线的设备

        RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
   /*
   我们使用的STM32型号为: STMF103
   参数1的第一个选择 : 互连型设备--互联型是STM23F 105/107的型号
   参数1的第一个选择 : 其他设备---103选择这个
   */

字节问题

因为要参数的数据是dataA和dataB都是uint8_t的大小, 所以在配置DMA时宽度的参数(X.DMA_PeripheralDataSize)选择DMA_PeripheralDataSize_Byte(uint8_t)

在配置DMA起始地址时选uint32_t: 因为stm32是32位的单片机，他的一个内存单元是32位的

B:DMA+AD多通道

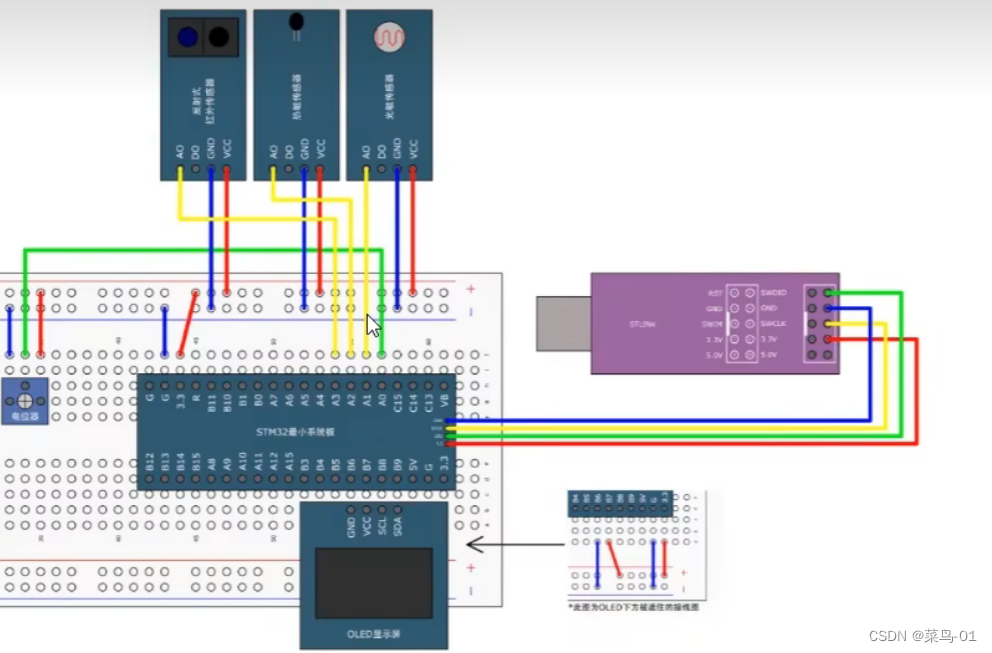

1:连接图

和07:STM32----ADC模数转化器 --- B:AD多通道一致

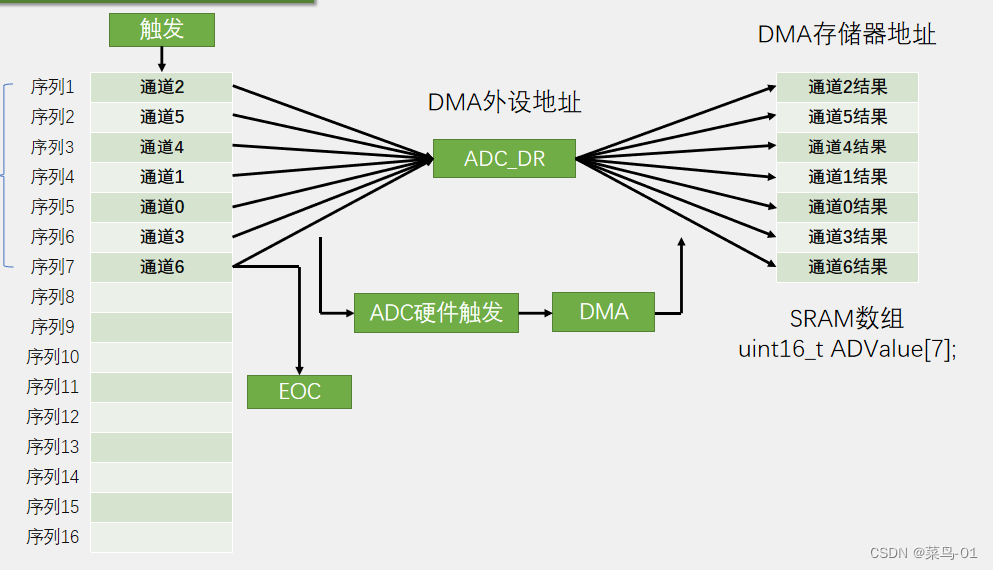

2:结构图

3:函数介绍

在文件stm32f10x_adc.c中-----开启ADC到DMA的输出

void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState)

4:代码

在07:STM32----ADC模数转化器中我们使用了没有使用扫描模式, 是由于ADC的数据覆盖问题,在下面的代码中我们使用DMA进行数据转运, 所以在ADC使用扫描模式的情况下必须使用DMA进行数据转运

ADC单次扫描+DMA单次转运的模式

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
//ADC单次扫描+DMA单次转运的模式
uint16_t AD_Value[4];

void AD_init(void){
	//RCC开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
	/*
	我们使用的STM32型号为: STMF103
	参数1的第一个选择  : 互连型设备--互联型是STM23F  105/107的型号
	参数1的第一个选择  : 其他设备---103选择这个
	*/



	//配置ADCCLK
	//APB2时钟72MHz时钟信号然后通过ADC预分频器进行分频，得到ADCCLK钟信号
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//72Mhz/6=12Mhz

	//配置GPIO
	GPIO_InitTypeDef GPIO_initstruct;
	GPIO_initstruct.GPIO_Mode=GPIO_Mode_AIN;  //模拟输入，可以理解为ADC的专属模式
	GPIO_initstruct.GPIO_Pin=GPIO_Pin_0 |GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_initstruct);



	/*ADC_Channel_0  --通道o
	1----1~16的范围规则组第几个序列
	ADC_SampleTime_55Cycles5-----指定通道的采样时间
	*/
	//选择AD转化器----我们选择规则组的输入通道 因为启动了应该组,所以是下面改为扫描模式
	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);



	//初始化ADC
	ADC_InitTypeDef ADC_initstruct;
	ADC_initstruct.ADC_ContinuousConvMode=DISABLE;//选择是连续转换还是单次转换---单次
	ADC_initstruct.ADC_DataAlign=ADC_DataAlign_Right; //数据对齐---右对齐
	ADC_initstruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//触发控制的触发源---不使用外部触发,使用内部软件触发
	ADC_initstruct.ADC_Mode=ADC_Mode_Independent;//ADC的工作模式---独立模式
	ADC_initstruct.ADC_NbrOfChannel=4;  //通道数目--指定在扫描模式下，总共会用到几个通道
	ADC_initstruct.ADC_ScanConvMode=ENABLE;//可以选择是扫描模式还是非扫描模式---扫描模式
	ADC_Init(ADC1,&ADC_initstruct);
	//ADC在完成后面数据写在DR寄存器中




	//配置DMA
	//外设备站点的3个参数
	//因为stm32是32位的单片机，他的一个内存单元是32位的
	DMA_InitTypeDef DMA_initstruct;
	DMA_initstruct.DMA_PeripheralBaseAddr=(uint32_t)&ADC1->DR; //外设的起始地址--要求:32位
	DMA_initstruct.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;////外设的数据宽度---我们选择以字节的方式传输(uint16_t)
	DMA_initstruct.DMA_PeripheralInc=DMA_PeripheralInc_Disable;//外设的地址是否自增--不自增
//	//储存器的3个参数
	DMA_initstruct.DMA_MemoryBaseAddr=(uint32_t)AD_Value;//储存器的起始地址--要求:32位
	DMA_initstruct.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;//储存器的数据宽度--我们选择以字节的方式传输(uint16_t)
	DMA_initstruct.DMA_MemoryInc=DMA_MemoryInc_Enable;//储存器的地址是否自增--自增
	//传输方向

	DMA_initstruct.DMA_DIR=DMA_DIR_PeripheralSRC;//指定外设站点(外设寄存器)为数据源还是目的地---数据源
	//缓冲区大小---传输计数器
	DMA_initstruct.DMA_BufferSize=4;//传输几次
	//传输模式----是否使用自动重装
	DMA_initstruct.DMA_Mode=DMA_Mode_Normal;//普通模式    //传输计数器到0直接停止  //DMA_Mode_Circular--循环模式   DMA_Mode_Normal
	//选择触发模式---硬件触发或者软件触发
	DMA_initstruct.DMA_M2M=DMA_M2M_Disable;  //使用硬件触发
	//优先级
	DMA_initstruct.DMA_Priority=DMA_Priority_Medium;
	DMA_Init(DMA1_Channel1,&DMA_initstruct);


	//开启MDA
	DMA_Cmd(DMA1_Channel1,ENABLE);
	//开启ADC到DMA的输出

	ADC_DMACmd(ADC1,ENABLE);

	//开启ADC
	ADC_Cmd(ADC1,ENABLE);

	//校准ADC

	//复位校准
	ADC_ResetCalibration(ADC1);//---把CR2_RSTCAL_Set这一位置一
	//等待复位校准完成--ADC_GetResetCalibrationStatus作用:返回复位校准的状态
	while (ADC_GetResetCalibrationStatus(ADC1)==SET);   //SET=1
	/*获取的是这个CR2_RSTCAL_Set的标志位 ,该位由软件设置并由硬件清除
	在校准寄存器被初始化后该位将被清除,所以该位的用法就是:
	你软件置该位为1，那硬件就会开始复位校准 , 当复位校准完成后，该位就会由硬件自动清0
	*/
	//开始校准
	ADC_StartCalibration(ADC1);
	//获取校准状态
	while(ADC_GetCalibrationStatus(ADC1)==SET);


}




void ad_getvalue(void){


	//重新写一下传输寄存器
	DMA_Cmd(DMA1_Channel1, DISABLE);
	/*
	设置当前数据寄存器 ,  就是给这个传输计数器写数据的
	和配置DMA中X.DMA_BufferSize参数相似
	*/
	DMA_SetCurrDataCounter(DMA1_Channel1, 4);
	DMA_Cmd(DMA1_Channel1, ENABLE);



	//单次模式-----软件触发转换
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);

	//这里因为转运(DMA)总是在转换之后的
	//等待MDA完成的代码
	//DMA1_FLAG_TC1---转运完成标志位   转运完成后置1
	while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
	DMA_ClearFlag(DMA1_FLAG_TC1);//清除转运完成标志位


}




int main(void)
{
	OLED_Init();
	AD_init();

	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{

		ad_getvalue();

		OLED_ShowNum(1, 5, AD_Value[0], 4);
		OLED_ShowNum(2, 5, AD_Value[1], 4);
		OLED_ShowNum(3, 5, AD_Value[2], 4);
		OLED_ShowNum(4, 5, AD_Value[3], 4);
		Delay_ms(100);

	}
}

ad_getvalue函数

因为在这里面的ADC是单次转化, 所以每次转化时都需要软件触发一次, 每转化一次都需要调用一次这个的函数----ADC_SoftwareStartConvCmd(ADC1,ENABLE);

因为DMA也是正常的单次模式: 所以在触发ADC之前，需要再重新写入一下传输计数器
//重新写一下传输寄存器
	DMA_Cmd(DMA1_Channel1, DISABLE);
	/*
	设置当前数据寄存器 ,  就是给这个传输计数器写数据的
	和配置DMA中X.DMA_BufferSize参数相似
	*/
	DMA_SetCurrDataCounter(DMA1_Channel1, 4);
	DMA_Cmd(DMA1_Channel1, ENABLE)
最后，等待ADC转换和DMA转运完成, 这里因为转运总是在转换之后的 , 所以我们只需要写等待DMA完成的代码, 不用写等待ADC完成的代码
//这里因为转运(DMA)总是在转换之后的
	//等待MDA完成的代码
	//DMA1_FLAG_TC1---转运完成标志位   转运完成后置1
	while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
	DMA_ClearFlag(DMA1_FLAG_TC1);//清除转运完成标志位

启动扫描模式

就是在选择组的时候多选几个,然后在配置ADC的时候选择扫描模式, 通道要和一引脚对应. ADC配置的通道数目填入相应的通道数目

	/*ADC_Channel_0  --通道o
	1----1~16的范围规则组第几个序列
	ADC_SampleTime_55Cycles5-----指定通道的采样时间
	*/
	//选择AD转化器----我们选择规则组的输入通道 因为启动了应该组,所以是下面改为扫描模式
	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
	ADC_initstruct.ADC_ScanConvMode=ENABLE;//可以选择是扫描模式还是非扫描模式---扫描模式
    ADC_initstruct.ADC_NbrOfChannel=4;  //通道数目--指定在扫描模式下，总共会用到几个通道

DR寄存器

在ADC会把数据写入到ADC的DR寄存器中, 使用在配置DMA的外设起始地址应该是
DMA_initstruct.DMA_PeripheralBaseAddr=(uint32_t)&ADC1->DR; //外设的起始地址--要求:32位

数据源外设地址不自增, 寄存器地址自增

在这里外面使用的ADC模式为扫描模式, 就是启动了一个组在组中写通道, 如果地址自增就会跑到其他的组中去. 寄存器地址自增 : 外设中组中通道的每个数据对应的是寄存器中不同的地方, 这样才可以实现数据的转移

其他注意

在开启ADC前: 要打开ADC到DMA的输出
DMA_Cmd(DMA1_Channel1,ENABLE);
在配置DMA的传输计数器是也要改变为相应的传输次数
	DMA_initstruct.DMA_BufferSize=4;//传输几次
配置DMA的触发方式改为硬件触发
	DMA_initstruct.DMA_M2M=DMA_M2M_Disable;  //使用硬件触发

ADC连续扫描+DMA循环转运模式

因为使用的是连续---所以软件触发只需在初始化的时候触发一次即可.

当ADC触发之后，ADC连续转换，DMA循环转运 , 两者一直在工作，始终把最新的转换结果，刷新到SRAM数组里, 我们想要数据的时候，随时去数组里取就行了


#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
uint16_t AD_Value[4];

void AD_init(void){
	//RCC开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
	/*
	我们使用的STM32型号为: STMF103
	参数1的第一个选择  : 互连型设备--互联型是STM23F  105/107的型号
	参数1的第一个选择  : 其他设备---103选择这个
	*/



	//配置ADCCLK
	//APB2时钟72MHz时钟信号然后通过ADC预分频器进行分频，得到ADCCLK钟信号
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//72Mhz/6=12Mhz

	//配置GPIO
	GPIO_InitTypeDef GPIO_initstruct;
	GPIO_initstruct.GPIO_Mode=GPIO_Mode_AIN;  //模拟输入，可以理解为ADC的专属模式
	GPIO_initstruct.GPIO_Pin=GPIO_Pin_0 |GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_initstruct);



	/*ADC_Channel_0  --通道o
	1----1~16的范围规则组第几个序列
	ADC_SampleTime_55Cycles5-----指定通道的采样时间
	*/
	//选择AD转化器----我们选择规则组的输入通道 因为启动了应该组,所以是下面改为扫描模式
	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);



	//初始化ADC
	ADC_InitTypeDef ADC_initstruct;
	ADC_initstruct.ADC_ContinuousConvMode=ENABLE;//选择是连续转换还是单次转换--连续
	ADC_initstruct.ADC_DataAlign=ADC_DataAlign_Right; //数据对齐---右对齐
	ADC_initstruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//触发控制的触发源---不使用外部触发,使用内部软件触发
	ADC_initstruct.ADC_Mode=ADC_Mode_Independent;//ADC的工作模式---独立模式
	ADC_initstruct.ADC_NbrOfChannel=4;  //通道数目--指定在扫描模式下，总共会用到几个通道
	ADC_initstruct.ADC_ScanConvMode=ENABLE;//可以选择是扫描模式还是非扫描模式---扫描模式
	ADC_Init(ADC1,&ADC_initstruct);
	//ADC在完成后面数据写在DR寄存器中




	//配置DMA
	//外设备站点的3个参数
	//因为stm32是32位的单片机，他的一个内存单元是32位的
	DMA_InitTypeDef DMA_initstruct;
	DMA_initstruct.DMA_PeripheralBaseAddr=(uint32_t)&ADC1->DR; //外设的起始地址--要求:32位
	DMA_initstruct.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;////外设的数据宽度---我们选择以字节的方式传输(uint16_t)
	DMA_initstruct.DMA_PeripheralInc=DMA_PeripheralInc_Disable;//外设的地址是否自增--不自增
//	//储存器的3个参数
	DMA_initstruct.DMA_MemoryBaseAddr=(uint32_t)AD_Value;//储存器的起始地址--要求:32位
	DMA_initstruct.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;//储存器的数据宽度--我们选择以字节的方式传输(uint16_t)
	DMA_initstruct.DMA_MemoryInc=DMA_MemoryInc_Enable;//储存器的地址是否自增--自增
	//传输方向

	DMA_initstruct.DMA_DIR=DMA_DIR_PeripheralSRC;//指定外设站点(外设寄存器)为数据源还是目的地---数据源
	//缓冲区大小---传输计数器
	DMA_initstruct.DMA_BufferSize=4;//传输几次
	//传输模式----是否使用自动重装
	DMA_initstruct.DMA_Mode=DMA_Mode_Circular;//循环模式    //传输计数器到0直接停止  //DMA_Mode_Circular--循环模式   DMA_Mode_Normal
	//选择触发模式---硬件触发或者软件触发
	DMA_initstruct.DMA_M2M=DMA_M2M_Disable;  //使用硬件触发
	//优先级
	DMA_initstruct.DMA_Priority=DMA_Priority_Medium;
	DMA_Init(DMA1_Channel1,&DMA_initstruct);


	//开启MDA
	DMA_Cmd(DMA1_Channel1,ENABLE);
	//开启ADC到DMA的输出

	ADC_DMACmd(ADC1,ENABLE);

	//开启ADC
	ADC_Cmd(ADC1,ENABLE);

	//校准ADC

	//复位校准
	ADC_ResetCalibration(ADC1);//---把CR2_RSTCAL_Set这一位置一
	//等待复位校准完成--ADC_GetResetCalibrationStatus作用:返回复位校准的状态
	while (ADC_GetResetCalibrationStatus(ADC1)==SET);   //SET=1
	/*获取的是这个CR2_RSTCAL_Set的标志位 ,该位由软件设置并由硬件清除
	在校准寄存器被初始化后该位将被清除,所以该位的用法就是:
	你软件置该位为1，那硬件就会开始复位校准 , 当复位校准完成后，该位就会由硬件自动清0
	*/
	//开始校准
	ADC_StartCalibration(ADC1);
	//获取校准状态
	while(ADC_GetCalibrationStatus(ADC1)==SET);

		ADC_SoftwareStartConvCmd(ADC1,ENABLE);

}




int main(void)
{
	OLED_Init();
	AD_init();

	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{



		OLED_ShowNum(1, 5, AD_Value[0], 4);
		OLED_ShowNum(2, 5, AD_Value[1], 4);
		OLED_ShowNum(3, 5, AD_Value[2], 4);
		OLED_ShowNum(4, 5, AD_Value[3], 4);
		Delay_ms(100);

	}
}

2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

法律科技人才培养：提示工程+Agentic AI技能体系搭建与学习路径规划

当一位律师在ChatGPT中输入“帮我审这份合同”却得到满篇套话时，当一位算法工程师开发的“法律AI”被律师吐槽“不懂法律逻辑”时，我们发现法律科技的核心痛点从来不是“有没有AI工具”，而是“人如何与AI协同”——法律人缺乏将需求转化为AI可理解指令的能力，技术人缺乏对法律场景的深度认知。构建“提示工程+Agentic AI”的双核心技能体系。提示工程是“翻译器”，将法律需求转化为AI能执行的精准

2048 AI社区

基于SpringBoot+微信小程序的健身达人微信设计与实现（微信端）管理系统设计与实现【Java+MySQL+MyBatis完整源码】

2048 AI社区

Coze实战：根据知识点/错题/文档智能生成试卷

添加一个<选择器>节点，加一个分支，变为三个分支，这里依次输入file和image变量，第三个即为content，不用输入。工作流的整体概览和搭建思路如图，主要是选择输入类型 - AI出题 - 整合成文档，我就以这三大部分给大家讲解。这一部分讲解如何进入空间并新建一个工作流，熟悉的朋友可以跳过，直接去03工作流搭建部分。点击确认进入工作流界面，自带开始和结束节点，通过添加一个个节点来进行搭建。3.
