1.实验介绍

内容为主机A和主机B配置不同的vlan希望他们能够通信，并且vlanif配置在不与PC机相连的交换机上。

设备规划

类型	名称	数量
终端	PC	2
交换机	S5700	2

vlan划分

vlanid	子网	网关
2	192.168.1.0/24	192.168.1.1（交换机2）
3	192.168.2.0/24	192.168.2.1（交换机2）

主机ip规划

主机	ip	交换机接口
A	192.168.1.2	0/0/1 交换机
B	192.168.2.2	0/0/2 交换机

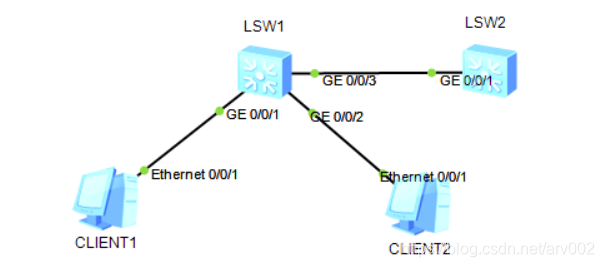

2.连线图如下：

3。交换机配置比如下：

LSW1

sys
vlan batch 2 to 3

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 2
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 3
 stp disable
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 3
#

LSW2

sys
vlan batch 2 to 3

interface Vlanif2
 ip address 192.168.1.1 255.255.255.0
#
interface Vlanif3
 ip address 192.168.2.1 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 3
#

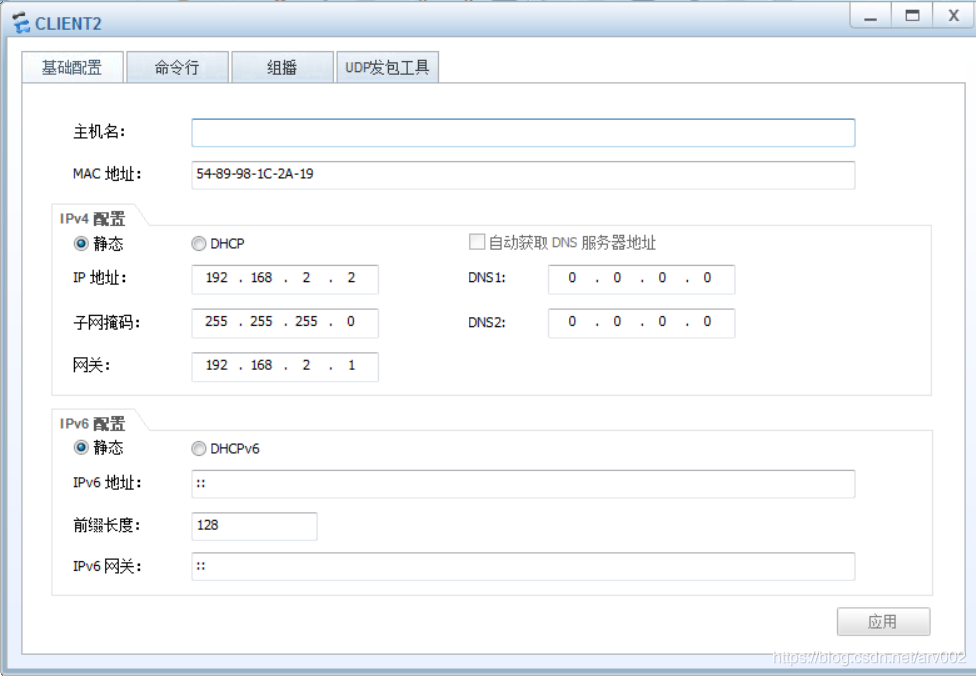

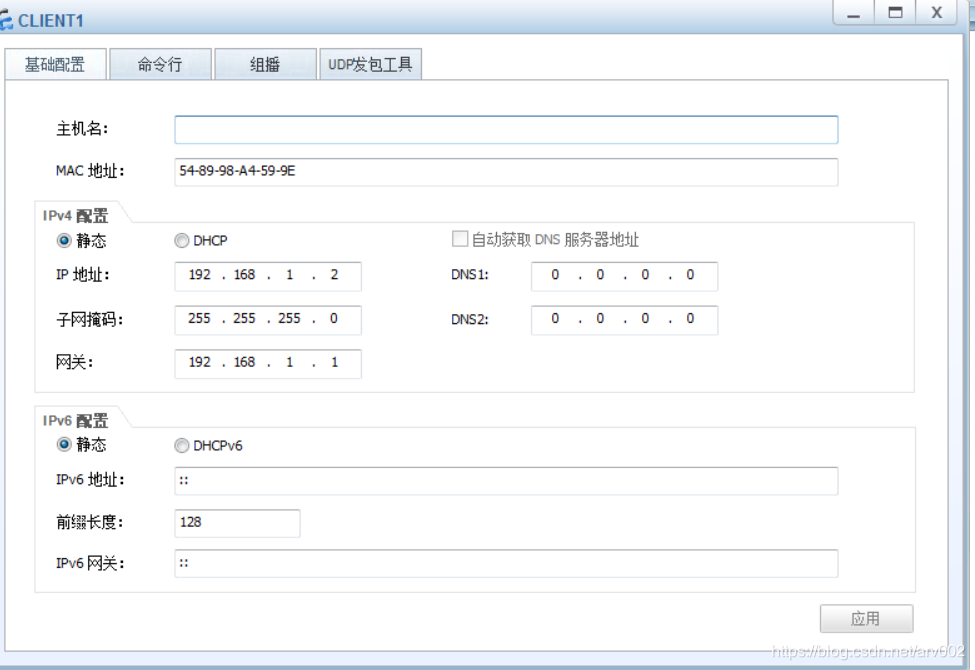

PC配置如下

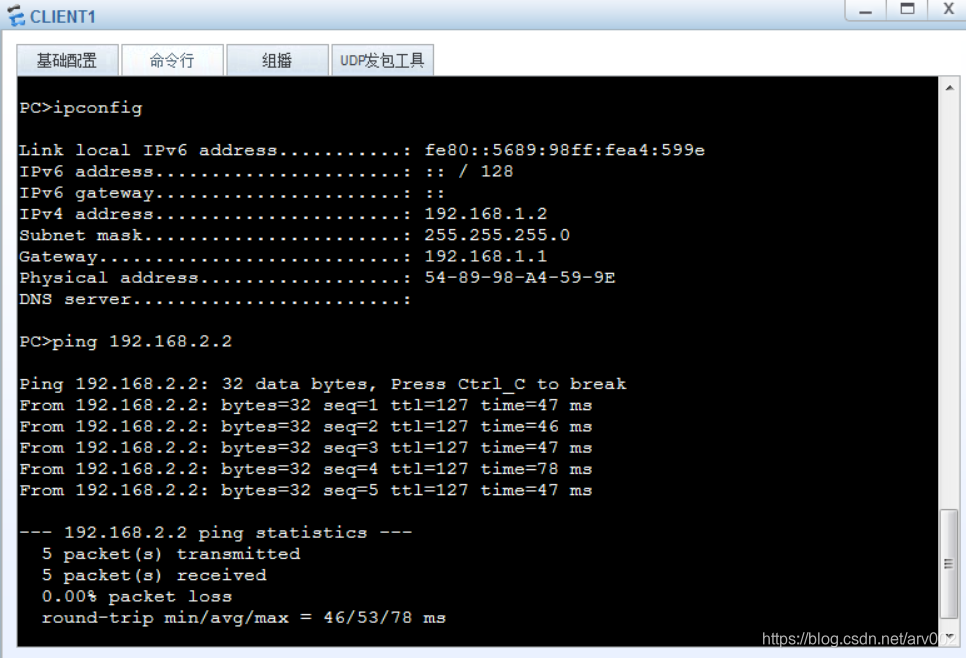

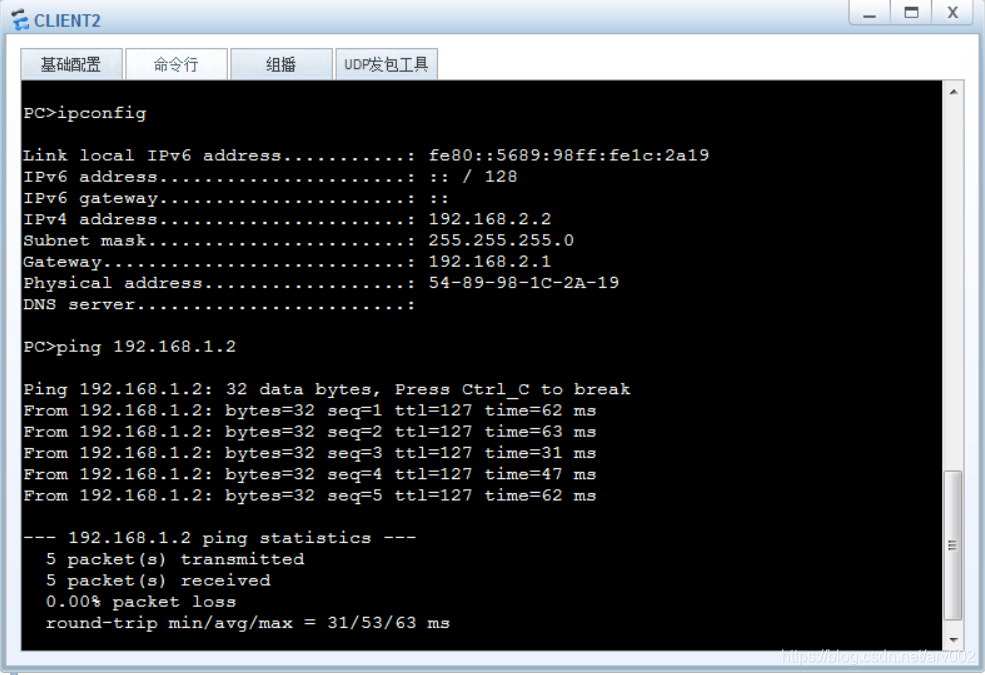

4.测试联通性

5.总结

 两主机分别在不同的vlan中，并且也不在相同子网中，但是他们可以通信，这里我使用了两台交换机，两台交换机都配置串口并且他们放通的vlan都是2和3.在交换机2上我配置了vlanif2 vlanif3的ip地址，然后就算我再交换机1上没有配置vlanif的ip地址也可以使得这两台主机进行通信，是不是很神奇呀。

6. 知识点总结



1. VLAN（虚拟局域网）：VLAN 是一种逻辑上的分组，可以包含来自于不同物理位置的设备，但在同一个 VLAN 中的设备可以像在同一个物理局域网中一样进行通信。VLAN 的目的是在网络中创建逻辑隔离，提高网络性能和安全性。

2. interface Vlanif2 的配置：通过 interface Vlanif2 命令可以进入 VLAN 2 的虚拟接口配置模式，您可以在此模式下配置 IP 地址、子网掩码、路由协议等网络参数。

   示例：

   <Switch> system-view
   [Switch] interface vlanif 2
   [Switch-Vlanif2] ip address 192.168.2.1 255.255.255.0
   [Switch-Vlanif2] quit


3. IP 地址配置：您可以在 interface Vlanif2 配置模式下为 VLAN 2 分配一个 IP 地址，以便该 VLAN 上的设备可以进行 IP 通信。

4. 子网掩码：子网掩码用于确定 IP 地址中哪部分用于网络标识，哪部分用于主机标识。在配置 interface Vlanif2 时，您需要指定一个合适的子网掩码。

5. 路由协议：如果交换机需要在不同 VLAN 之间进行路由，您可能还需要配置路由协议（例如 RIP、OSPF、静态路由等）以便实现不同 VLAN 之间的互联。

6. VLAN 接口间的通信：通过配置 interface Vlanif2，VLAN 2 内的设备可以互相通信。如果需要不同 VLAN 之间的通信，您需要在路由器或三层交换机上配置相应的路由或者三层交换。
