目录

1 HA机制产生的背景

2 HDFS HA架构

3 HDFS HA机制

1 HA机制产生的背景

高可用（High Availability ，简称HA）

为了整个系统的可靠性，我们通常会在系统中部署两台或多台主节点，多台主节点形成主备的关系，但是某一时刻只有一个主节点能够对外提供服务，当某一时刻检测到对外提供服务的主节点“挂”掉之后，备用主节点能够立刻接替已挂掉的主节点对外提供服务，而用户感觉不到明显的系统中断。这样对用户来说整个系统就更加的可靠和高效。

影响HDFS集群的可用性主要包括两种情况

（1）NameNode机器宕机，将导致集群不可用，重启NameNode之后才可使用；

（2）计划内的NameNode节点软件或硬件升级，导致集群在短时间内不可用。

这些问题给Hadoop的使用者带来困扰的同时，极大地限制了Hadoop的使用场景，使得Hadoop在很长的时间内仅能用作离线存储和计算，无法应用到对可用性和数据一致性要求很高的实时应用场景中。

为了解决上述问题，在Hadoop2.0中给出了HDFS的高可用（Hight Availability,HA )解决方案。

2 HDFS HA架构

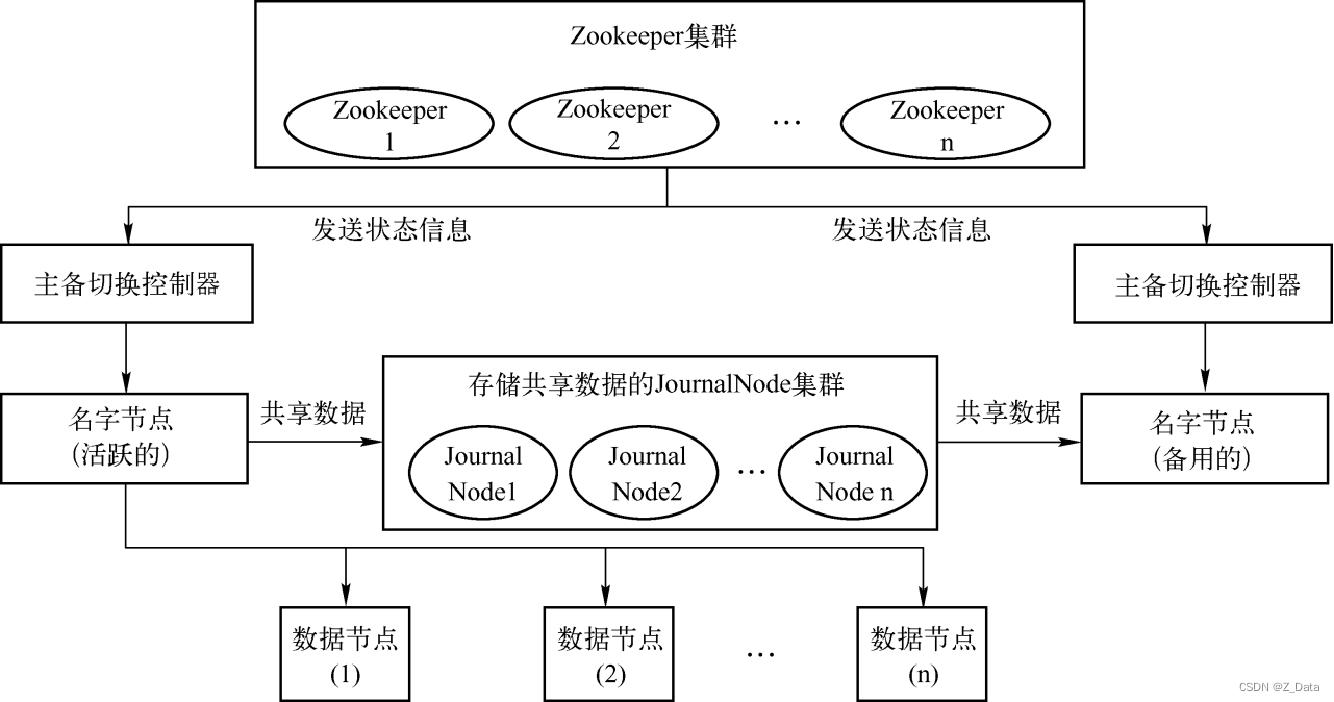

从图中可以看出，HDFS的HA架构主要分为下面几个部分：

1）活跃的名字节点（Active NameNode）和备用的名字节点（Standby NameNode）：两个NameNode形成互备，处于Active状态的是主NameNode，处于Standby的是备用NameNode，只有主NameNode才能对外提供读写服务。

2）主备切换控制器（ZKFailoverController,ZKFC):ZKFC作为独立的进程运行，对NameNode的主备切换进行总体控制。ZKFC能及时检测到NameNode的健康状况，在主NameNode故障时借助Zookeeper实现自动的主备选举和切换，当然NameNode目前也支持不依赖于Zookeeper的手动主备切换。

3）Zookeeper集群：为ZKFC提供主备选举支持。

4）共享存储系统：即图中存储共享数据的JournalNode集群（JournalNode即存储管理Editlog的守护进程）。JournalNode是实现NameNode的HA最为关键的部分，JournalNode集群保存了NameNode在运行过程中所产生的HDFS元数据。主备NameNode通过JournalNode集群实现元数据同步。在进行主备切换时，新的主NameNode确认元数据完全同步之后才能继续对外提供服务。

5）数据节点（DataNode）：除了通过JournalNode集群共享HDFS的元数据信息之外，主备NameNode还需要共享HDFS的数据块与DataNode之间的映射关系。DataNode会同时向主NameNode和备NameNode上报数据块的位置信息。

3 HDFS HA机制

HDFS集群中通常由两台相互独立的机器来配置NameNode角色，无论在任何时候，集群中只能有一个NameNode是Active状态，而另一个NameNode则是Standby状态。

Active状态的NameNode作为主节点负责集群中所有客户端操作，Standby状态的NameNode仅仅扮演一个备用节点的角色，以便在Active NameNode故障时能够第一时间接替它的工作成为主节点，从而使NameNode达到一个热备份的效果。

为了让主备NameNode的元数据保持一致，它们之间的数据同步通过JournalNode集群来完成。当任何修改操作在主NameNode上执行时，它会将Editlog写到半数以上的JournalNode节点中。

当备用NameNode监测到JournalNode集群中的Editlog发生变化时，它会读取JournalNode集群中的Editlog，然后同步到FSImage中。

当发生故障造成主NameNode宕机后，备用NameNode在选举成为主NameNode之前会同步JournalNode集群中所有的Editlog，这样就能保证主备NameNode的FSImage一致。新的Active NameNode会无缝接替主节点的职责，维护来自客户端的请求并接收来自DAtaNode汇报的数据块信息，从而使NameNode达到高可用的目的。

为了实现主备NameNode故障自动切换，可以通过ZKFC对NameNode的住呗i耳环进行总体控制。每台运行NameNode的机器上都会运行一个ZKFC进程，ZKFC会定期检测NameNode的健康状况。当ZKFC检测到当前主NameNode发生故障时，会借助Zookeeper集群实现主备选举，并自动将备用NameNode切换为Active状态，从而接替主节点的工作对外提供服务。
