窗函数的相关知识

1.加窗的目的

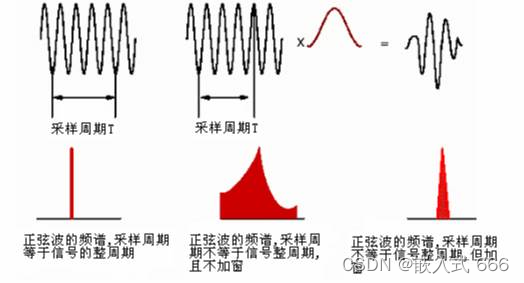

  加窗主要是为了使时域信号似乎更好地满足FFT处理的周期性要求，减少泄漏。如下图所示，若周期截断，则FFT频谱为单一谱线。若为非周期截断，则频谱出现拖尾，如图中部所示，可以看出泄漏很严重。为了减少泄漏，给信号施加一个窗函数（如图中上部红色曲线所示），原始截断后的信号与这个窗函数相乘之后得到的信号为上面右侧的信号。可以看出，此时，信号的起始时刻和结束时刻幅值都为0，也就是说在这个时间长度内，信号为周期信号，但是只有一个周期。对这个信号做FFT分析，得到的频谱如下部右侧所示。相比较之前未加窗的频谱，可以看出，泄漏已明显改善，但并没有完全消除。因此，窗函数只能减少泄漏，不能消除泄漏。

2. 窗函数的定义

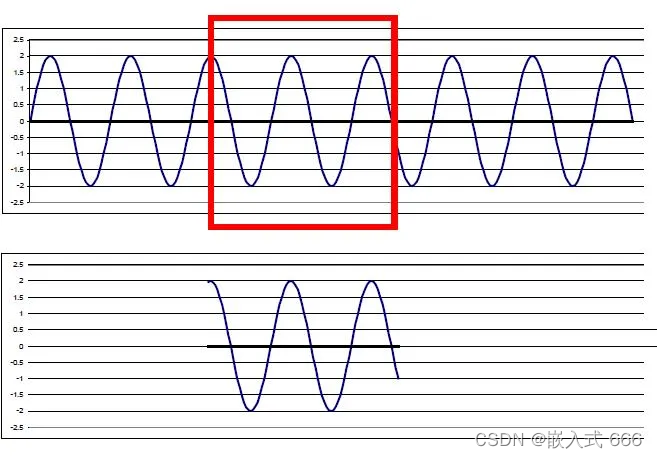

  信号截断时，只能截取一定长度，哪怕原始信号是无限长的，因此，好像是用一个“窗”（确切地说更像个“框”）去作这样的截取了。如下图所示，原始信号是周期信号，时间很长，截取时用红色的“窗”去截取这个周期信号，截取得到的信号如图中下部所示。

3. 窗函数的时频域特征

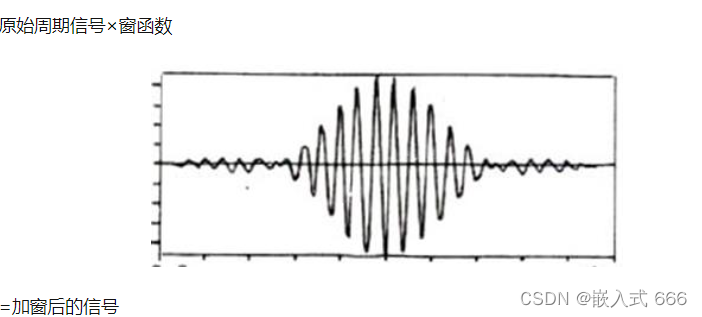

加窗实质是用一个所谓的窗函数与原始的时域信号作乘积的过程（当然加窗也可以在频域进行，但时域更为普遍），使得相乘后的信号似乎更好地满足傅立叶变换的周期性要求。如下图所示，原始的信号是不满足FFT变换的周期性要求的，变换后存在泄漏，如果施加一个窗函数，会在一定程度上减少泄漏。为了减少泄漏，用一个窗函数与原始周期信号相乘，得到加窗后的信号为周期信号，从而满足FFT变换的周期性要求。

4. 窗函数的频域特征

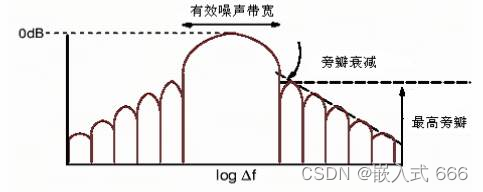

  为了减少泄漏，可采用不同的窗函数来进行信号截取，因而，泄漏与窗函数的频谱特征相关的。窗函数的典型频谱特征如下图所示：

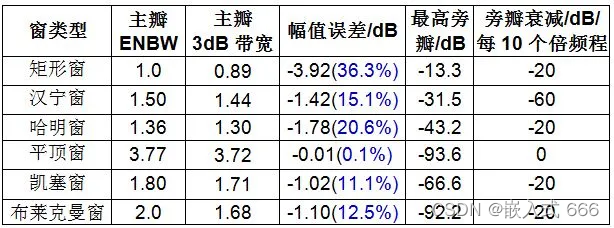

  各种窗函数频谱特征的主要差别在于：主瓣宽度（也称为有效噪声带宽，ENBW）、幅值失真度、最高旁瓣高度和旁瓣衰减速率等参数。加窗的主要想法是用比较光滑的窗函数代替截取信号样本的矩形窗函数，也就是对截断后的时域信号进行特定的不等计权，使被截断后的时域波形两端突变变得平滑些，以此压低谱窗的旁瓣。因为旁瓣泄露量最大，旁瓣小了泄露也相应减少了。不同的窗函数具有不同的频谱特征，下表列出了一些常用窗函数的特征。

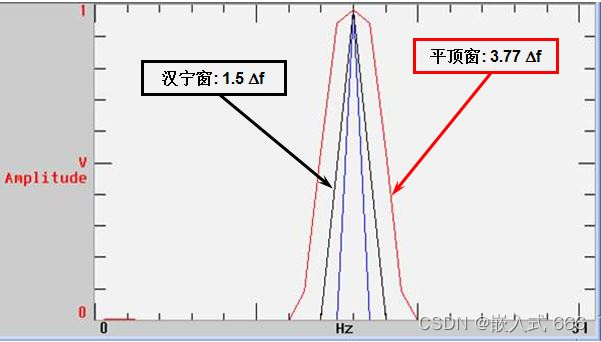

  主瓣宽度主要影响信号能量分布和频率分辨能力。频率的实际分辨能力为有效噪声带宽乘以频率分辨率，因此，主瓣越宽，有效噪声带宽越宽，在频率分辨率相同的情况下，频率的分辨能力越差。如下图所示，红色为平顶窗（3.77∆f），黑色为汉宁窗（1.5∆f），蓝色为信号频率，可以明显地看出，主瓣越窄，频率分辨越准确。对于窗函数宽的主瓣而言，如果有邻近的小峰值频率，则越难辨别出来。

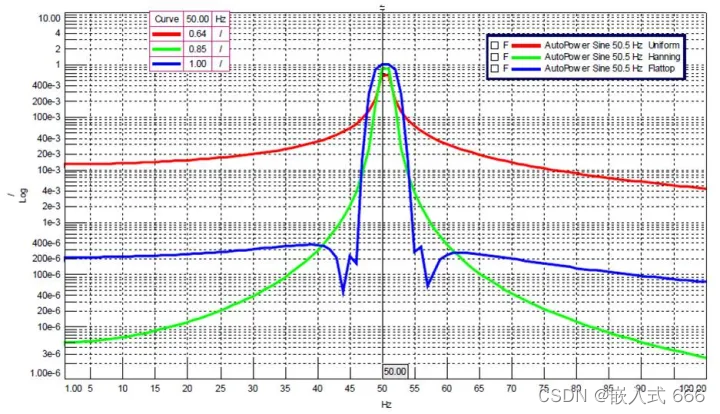

  旁瓣高低及其衰减率影响能量泄漏程度（频谱拖尾效应）。旁瓣越高，说明能量泄漏越严重，衰减越慢，频谱拖尾越严重。对50.5Hz（频率分辨率为1Hz）的信号分别施加矩形窗（红色）、汉宁窗（绿色）和平顶窗（蓝色），用对数显示幅值，加窗后的结果如下图所示。从图中可以看出，矩形窗的频谱拖尾更严重。

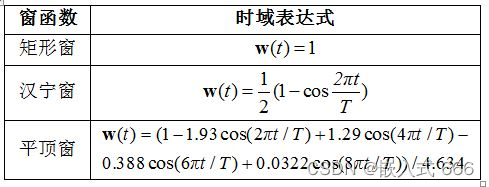

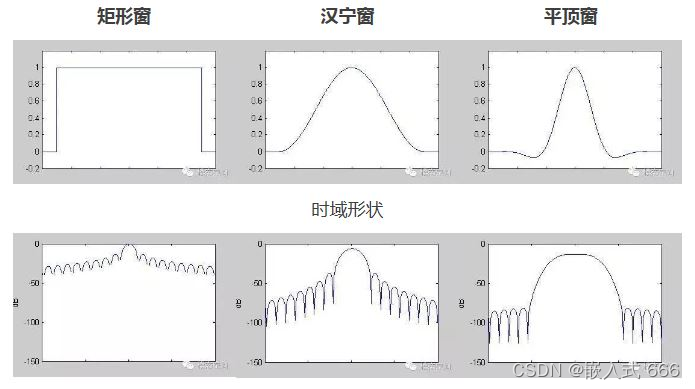

5.常见的窗函数


6. 加窗函数的原则
  加窗函数时，应使窗函数频谱的主瓣宽度应尽量窄，以获得高的频率分辨能力；旁瓣衰减应尽量大，以减少频谱拖尾，但通常都不能同时满足这两个要求。各种窗的差别主要在于集中于主瓣的能量和分散在所有旁瓣的能量之比。窗的选择取决于分析的目标和被分析信号的类型。一般说，有效噪声频带越宽，频率分辨能力越差，越难于分清有相同幅值的邻近频率。选择性（即分辨出强分量频率邻近的弱分量的能力）的提高与旁瓣的衰减率有关。通常，有效噪声带宽窄的窗，其旁瓣的衰减率较低，因此窗的选择是在二者中取折衷。

参考：窗函数
