【USART】串口发送+接收
/选择发送(接收)模式,都需要用‘|’并起来。
·
需要用到的USART配置函数
USART_Init();//初始化函数
USART_StructInit();//给结构体赋一个默认初始值
USART_SendData();//发送数据(写DR寄存器)
USART_ReceiveData();//接收数据(读DR寄存器)

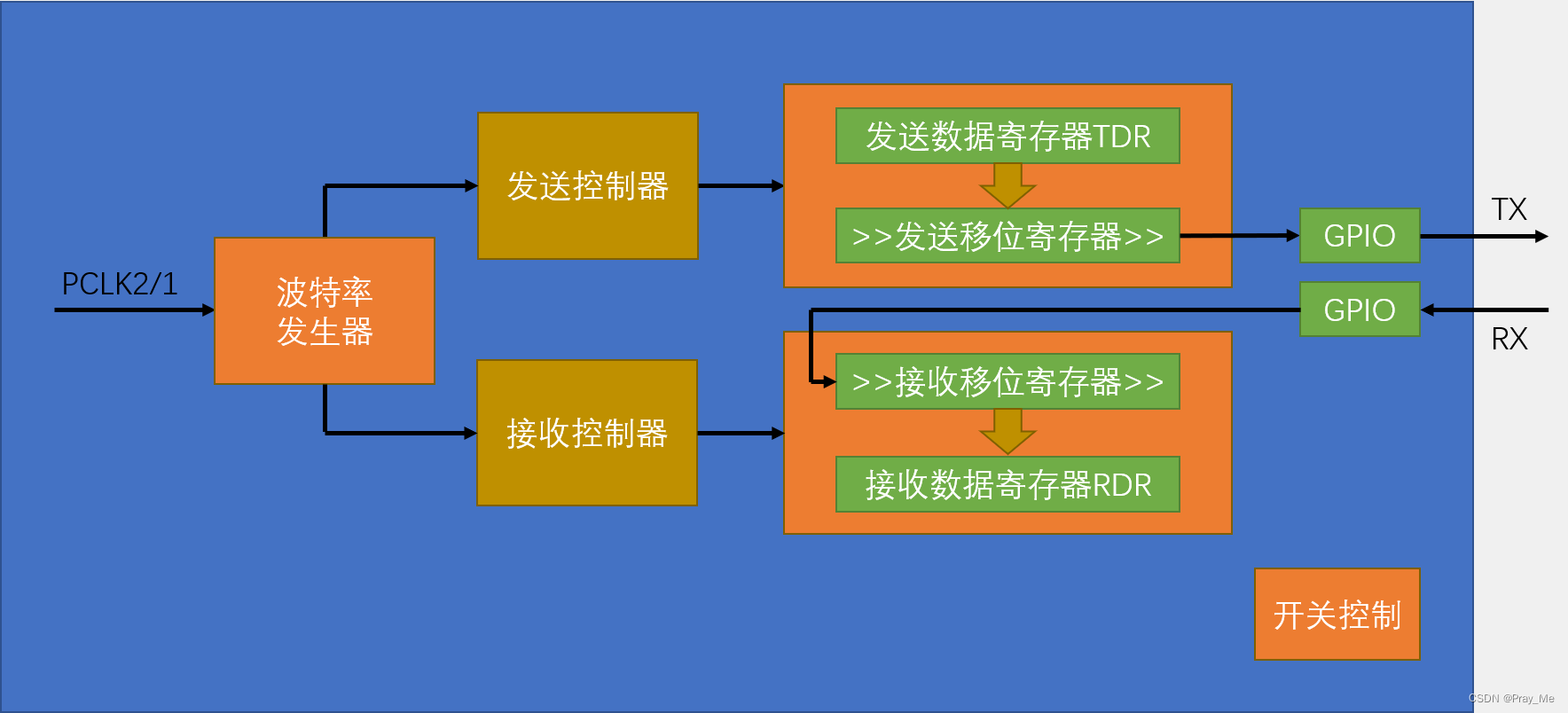

配置USART时参考该图流程
【发送数据】
1、完成驱动文件导入操作和编写驱动程序基本代码(参考之前文章)
//将【Serial】驱动文件放在【Hardware】文件夹中
2、在Serial.c中初始化函数Serial_Init
void Serial_Init(void){//第一步:RCC开启USART和GPIO时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//第二步:GPIO初始化,把TX配置成复用输出,RX配置成输入GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA,&GPIO_InitStructure);//目前配置:PA9复用推挽输出供USART1的TX使用//第三步:配置USARTUSART_InitTypeDef USART_InitSturucture;USART_InitSturucture.USART_BaudRate = 9600;//波特率(Init函数内部自动算出波特率对应分配系数)USART_InitSturucture.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制USART_InitSturucture.USART_Mode = USART_Mode_Tx;//选择发送(接收)模式,若都需要则用‘|’并起来USART_InitSturucture.USART_Parity = USART_Parity_No;//校验位USART_InitSturucture.USART_StopBits = USART_StopBits_1;//停止位USART_InitSturucture.USART_WordLength = USART_WordLength_8b;//字长USART_Init(USART1,&USART_InitSturucture);//目前配置:9600波特率、8位字长、无校验、1位停止位、无流控、只有发送模式//(只需要发送功能)第四步:开启USART,初始化完成USART_Cmd(USART1,ENABLE);//若还需要接收功能,则在开启USART之前完成该步骤//如果要发送(接收)数据,调用发送(接收)函数即可//如果要获取发送(接收)状态,调用获取标志位的函数}
3、在Serial.c中编写发送数据函数Serial_SendByte
//发送数据函数//调用这个函数可以从TX引脚发送一个字节数据void Serial_SendByte(uint8_t Byte){//Byte变量写入发送数据寄存器TDR,TDR再传递给发送移位寄存器//最后一位一位地把数据移出到TX引脚,完成数据的发送USART_SendData(USART1,Byte);//等待TDR的数据全部转移到移位寄存器//数据还在TDR时仍写入数据会产生数据覆盖//【USART_FLAG_TXE】发送数据寄存器空标志位while( USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET );//数据寄存器不空则一直循环,数据寄存器空则跳出循环}
4、在Serial.h中声明初始化函数Serial_Init和发送数据函数Serial_SendByte
void Serial_Init(void);void Serial_SendByte(uint8_t Byte);
5、在主程序main.c中#include "Serial.h"
#include "Serial.h"
6、在主循环之前先初始化Serial
7、在主循环中编写程序主体
int main(void){OLED_Init();Serial_Init();Serial_SendByte(0x41);//上电后初始化串口,再用串口发送一个0x41//调用这个函数之后,TX引脚就会产生一个0x41对应的波形while(1){}}
实现功能:上电后初始化串口,再用串口发送一个0x41,通过复位键发送数据,可通过电脑端串口软件查看
增加:在Serial.c中封装不同类型数据的发送函数
//发送数据函数//调用这个函数可以从TX引脚发送一个字节数据void Serial_SendByte(uint8_t Byte){//Byte变量写入发送数据寄存器TDR,TDR再传递给发送移位寄存器//最后一位一位地把数据移出到TX引脚,完成数据的发送USART_SendData(USART1,Byte);//等待TDR的数据全部转移到移位寄存器//数据还在TDR时仍写入数据会产生数据覆盖//【USART_FLAG_TXE】发送数据寄存器空标志位while( USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET );//数据寄存器不空则一直循环,数据寄存器空则跳出循环}//发送数组/*第一个参数:数组首地址(数组名)第二个参数:指定传输多少字节*/void Serial_SendArray(uint8_t *Array,uint16_t Length){uint16_t i;for(i = 0; i < Length; i ++)//for循环执行Length次,可以对Array数据进行遍历{Serial_SendByte(Array[i]);//依次取出数组Array的每一项通过SendByte发送}}//发送字符串//字符串自带一个结束标志位(数据0),因此不需要传递长度参数void Serial_SendString(char *String){uint8_t i;for(i = 0; i < String[i] != 0; i ++)//循环条件用结束标志位判断{Serial_SendByte(String[i]);//依次取出字符串String的每一项通过SendByte发送}}/*以十进制拆分数据函数的返回值=X^Y*/uint32_t Serial_Pow(uint32_t X,uint32_t Y){uint32_t Result = 1;while( Y -- )//循环Y次{Result *= X;//Result累乘Y次X(X的Y次方)}return Result;}//发送数字(显示十进制字符串形式的数字)//不同进制的转换参考【OLED.h】void Serial_SendNumber(uint32_t Number,uint8_t Length){//把Number的个、十、百位以十进制拆分开//转换成字符数字对应的数据并依次发送uint8_t i;for(i = 0; i < Length ; i ++)//循环Length次{Serial_SendByte(Number / Serial_Pow(10 , Length - i - 1) % 10 + '0' );}//i的遍历从0开始,10^0是个位;10^1是十位;10^2是百位,以此类推……/*假设Length为2——第一次循环【2-0-1】=1,10^1是十位——第二次循环【2-1-1】=0,10^0是个位*///要以字符的形式显示需要加【偏移】(查ASCII码表)——0x30或'0"//参数会以十进制从高位到低位依次发送}
【基于串口发送】串口发送+接收
-
查询模式
1、在Serial.c中增加接收部分
//GPIO口新增使用RX引脚//只改变USART选择发送(接收)模式,都需要则用‘|’并起来void Serial_Init(void){//第一步:RCC开启USART和GPIO时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//第二步:GPIO初始化,把TX配置成复用输出,RX配置成输入GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA,&GPIO_InitStructure);//目前配置:PA9复用推挽输出供USART1的TX使用GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA,&GPIO_InitStructure);//目前配置:PA10上拉输入供USART1的RX使用//第三步:配置USARTUSART_InitTypeDef USART_InitSturucture;USART_InitSturucture.USART_BaudRate = 9600;//波特率(Init函数内部自动算出波特率对应分配系数)USART_InitSturucture.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制USART_InitSturucture.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;//选择发送(接收)模式,都需要用‘|’并起来USART_InitSturucture.USART_Parity = USART_Parity_No;//校验位USART_InitSturucture.USART_StopBits = USART_StopBits_1;//停止位USART_InitSturucture.USART_WordLength = USART_WordLength_8b;//字长USART_Init(USART1,&USART_InitSturucture);//目前配置:9600波特率、8位字长、无校验、1位停止位、无流控、只有发送模式//(使用查询模式)第四步:开启USART,初始化完成USART_Cmd(USART1,ENABLE);}
2、查询流程:在主函数里不断判断【RXNE】标志位,如果置1说明收到数据,调用【ReceiveData】读取DR寄存器
3、在主循环中编写程序主体
uint8_t RxData;int main(void){OLED_Init();Serial_Init();while(1){//if成立说明收到数据if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == SET){RxData = USART_ReceiveData(USART1);//目前接收到的一个字节已经在RxData里了OLED_ShowHexNum(1,1,RxData,2);}}}
实现功能:上电后初始化串口,可通过电脑端串口软件发送指定数据在OLED显示
-
中断模式
1、在Serial.c中增加中断接收部分uint8_t Serial_RxData;uint8_t Serial_RxFlag;void Serial_Init(void){//第一步:RCC开启USART和GPIO时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//第二步:GPIO初始化,把TX配置成复用输出,RX配置成输入GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA,&GPIO_InitStructure);//目前配置:PA9复用推挽输出供USART1的TX使用GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA,&GPIO_InitStructure);//目前配置:PA10上拉输入供USART1的RX使用//第三步:配置USARTUSART_InitTypeDef USART_InitSturucture;USART_InitSturucture.USART_BaudRate = 9600;//波特率(Init函数内部自动算出波特率对应分配系数)USART_InitSturucture.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制USART_InitSturucture.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;//选择发送(接收)模式,若都需要则用‘|’并起来USART_InitSturucture.USART_Parity = USART_Parity_No;//校验位USART_InitSturucture.USART_StopBits = USART_StopBits_1;//停止位USART_InitSturucture.USART_WordLength = USART_WordLength_8b;//字长USART_Init(USART1,&USART_InitSturucture);//目前配置:9600波特率、8位字长、无校验、1位停止位、无流控、只有发送模式//第四步:开启中断USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);//开启RXNE标志位到NVIC的输出//第五步:配置NVIC//RXNE标志位一但置1,就会向NVIC申请中断//之后可用在中断函数里接收数据//中断函数名称查找启动文件【startup_stm32f10x_md.s】NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//分组NVIC_InitTypeDef NVIC_InitStructure;//初始化NVIC的USART1通道NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;NVIC_Init(&NVIC_InitStructure);//第六步:开启USART,初始化完成USART_Cmd(USART1,ENABLE);}//对Serial_RxData封装Get函数uint8_t Serial_GetRxData(void){return Serial_RxData;}//对Serial_RxFlag封装Get函数//实现读取后自动清除功能uint8_t Serial_GetRxFlag(void){if(Serial_RxFlag == 1){Serial_RxFlag = 0;return 1;}return 0;}//中断函数接收数据void USART1_IRQHandler(void){//判断标志位,如果置1说明收到数据,进入ifif(USART_GetFlagStatus(USART1,USART_IT_RXNE) == SET){Serial_RxData = USART_ReceiveData(USART1);//数据读取到模块的变量里Serial_RxFlag = 1;//读取完以后置自己的标志位USART_ClearITPendingBit(USART1,USART_IT_RXNE);}}
2、中断流程:RXNE标志位一但置1,就会向NVIC申请中断,之后可用在中断函数里接收数据
3、在主循环中编写程序主体
uint8_t RxData;int main(void){OLED_Init();Serial_Init();OLED_ShowString(1,1,"RxData:");while(1){//if成立说明收到数据if(Serial_GetRxFlag() == 1){RxData = Serial_GetRxData();//目前接收到的一个字节已经在RxData里了Serial_SendByte(RxData);//数据回传功能OLED_ShowHexNum(1,8,RxData,2);}}}
实现功能:上电后初始化串口,可通过电脑端串口软件发送指定数据在OLED显示
