实验报告

课程名称：微处理器原理与应用

实验名称：CPUHomework2.2

实验时间：2022年10月1日

实验2.2 分支程序实验和循环程序实验

【上篇】分支程序实验

1 知识点

程序控制指令又称为控制转移指令，包括：转移指令、循环控制指令、过程调用指令和中断指令 。转移指令又分为无条件转移指令和条件转移指令

控制转移类指令

无条件转移指令 JMP , 条件转移指令 JCC , J也即JUNP, CC表示转移的条件

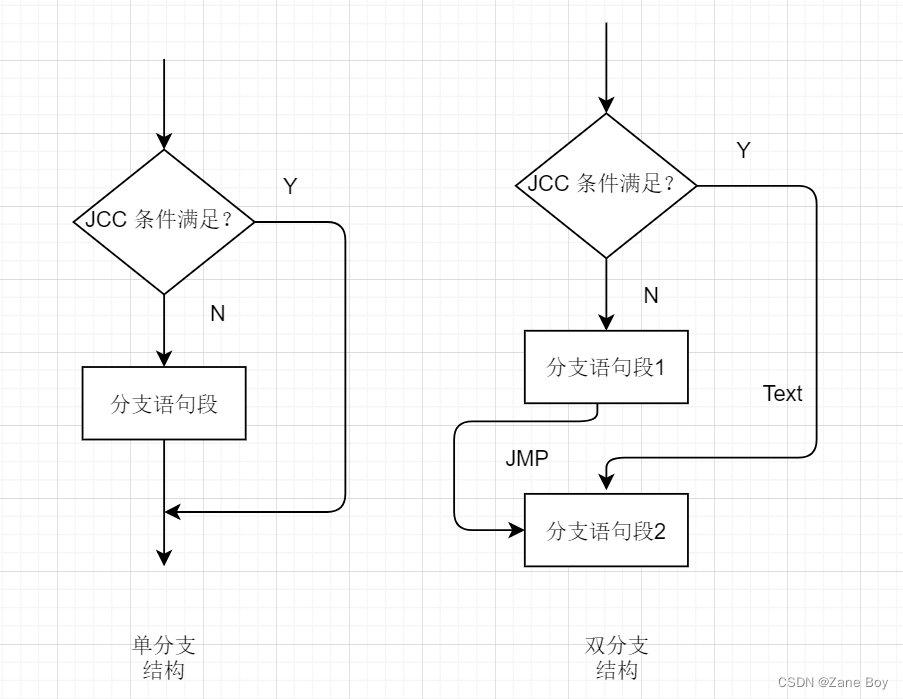

2. 单分支结构

当条件满足时，直接转到分支的下一条指令，否则执行单分支语句段，如求AX中数据的绝对值：

	CMP  AX,0
	JGE  NONEG
	NEG AX
NONEG: MOV RESULT,AX

cmp是比较指令,cmp的功能相当于减法指令

它不保存结果，只是影响相应的标志位。其他的指令通过识别这些被影响的标志位来得知比较结果

JGE: 大于等于则跳转

NEG: 把操作数按位取反加一（求一个数的相反数）

思考: 如果条件改为 JL，以上分支程序段如何改写，比较程序段的复杂度

JL也即小于则跳转, 则程序可改写为

	CMP  AX,0
	JGE  NONEG
	NEG AX
NONEG: MOV RESULT,AX

双分支结构

条件选择任意，但要注意：当分支语句段1结束后，一定要用JMP指令跳过分支语句段2（跳到分支结束）

如判断AX中的数据符号，若为非负数，则 0 -> sign, 否则 1 -> sign

	CMP AX,0
	JGE NONEG
	MOV SIGN, -1
	JMP ENDO
NONEG: MOV SIGN,0
END0: ...

分支结构程序测试用例的设计

基本准则：测试用例要满足能够使每个分支都能执行一次，特别注意边界数据的测试（单独测试）

2 实验内容

编写一个程序，把AL寄存器中的两位十六进制数显示出来

3 实验步骤

用记事本编写.ASM源程序
对源程序进行汇编及连接，产生.EXE文件

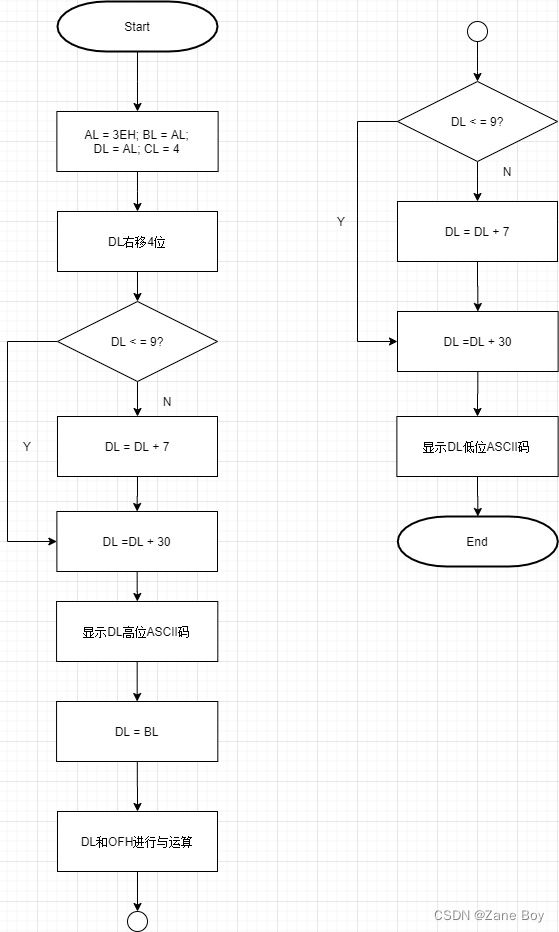

4 流程图

5 参考程序（源代码）

1 显示AL中两位十六进制数程序： DISPHEX.ASM

CODE SEGMENT	; 定义代码段
	ASSUME cs: CODE	; 伪指令ASSUME将代码段CODE与CS寄存器联系起来
START: MOV AL, 3EH	; 定义程序入口，开始代码段，并将3EH存入AL寄存器（0011 1110）
	   MOV BL, AL	; 将AL中的数据存入BL中，方便之后更改AH中的内容
	   MOV DL, AL	; 将AL中的数据存入DL中
	   MOV CL, 4	; 将4存入CL中，CL在位移指令中作位移次数计数器
	   SHR DL, CL	; 将DL右移4位，将低位移出（0000 0011）
	   CMP DL, 9	; 将DL中的内容和9作比较，也即进行DL - 9的运算
	   JBE NEXT1	; 若DL中的内容低于或等于9，则跳转到NEXT1,反之执行下一条语句
	   ADD DL, 7	; 把DL中的数据加7（如果DL中的数大于9，本身加37H则为对应的ASCII码）
NEXT1: ADD DL, 30H	; 把DL中的数据加30H （DEC：48）（如果DL中的小于等于9，本身加30H则为对应的ASCII码）
        MOV AH, 2	; 将2存入AH中
        INT 21H		; 显示高位ASCII码（中断，此时AH中的内容为2，因此输出字符到显示器）
        MOV DL, BL	; 将BL中的数据存入DL
        AND DL, 0FH	; DL与0F按位进行逻辑与运算，将高位置零

        CMP DL, 9	; 将DL中的内容![mcu2.2](C:\Users\赵振\Desktop\mcu2.2.png)和9作比较，也即进行DL - 9的运算
        JBE NEXT2	; 若DL中的数据低于或等于9，则跳转到NEXT2,反之执行下一条语句
        ADD DL, 7	; 把DL中的数据加7
NEXT2: ADD DL, 30H	; 把DL中的数据加30H
        MOV AH, 2
        INT 21H		; 显示低位ASCII码（中断，此时AH中的内容为2，因此输出字符）
        MOV AH, 4CH	; 将4C存入AH中
        INT 21H		; 中断，此时AH中的内容为4C，因此返回DOS系统
CODE    ENDS		; 结束代码段
        END START 	; 结束程序

shl和shr是逻辑移位指令, 其中shl是逻辑左移指令，它的功能为：

将一个寄存器或内存单元中的数据向左移位

将最后移出的一位写入CF中

最低位用0补充

注意：如果移动位数大于1时，必须将移动位数放在cl中

此处的shr是逻辑右移指令，它和shl所进行的操作刚好相反

一个用于无符号数，一个用于有符号数，即使是在intel的官方手册中，也易混淆

JBE:JUMP SHORT IF BELOW OR EQUAL （无符号
JLE:jump short if less or equal （有符号
below有人译为低于，less有人译为小于，一个用于无符号数，一个用于有符号数，即使是在intel的官方手册中，也易混淆

0的ASCII码是30H,1的ACII码是31H,一直到9的ASCII码是39H,所以,数值0-9要显示在屏幕上,就要变成它的ASCII码,加上30H就可以了

A的ASCII码是41H,十进制10对应十六进制的A, A H + 37 H =41H
B的ASCII码是42H,十进制11对应十六进制的B, B H + 37 H =42H

ASCII 码是用于显示表示的. 也就是只有知道一个字符的ASCII码,才能把它显示到屏幕上

AND 逻辑与指令：对两个操作数进行按位逻辑与操作，结果送回目的操作数，主要用于操作数的某些位保留（与1相与），某些位的清除（与0相与）

OR 逻辑或指令：对两个操作数进行按位逻辑或操作，结果送回目的操作数，主要用于操作数的某些位保留（与0相或），某些位变为1（与1相或）

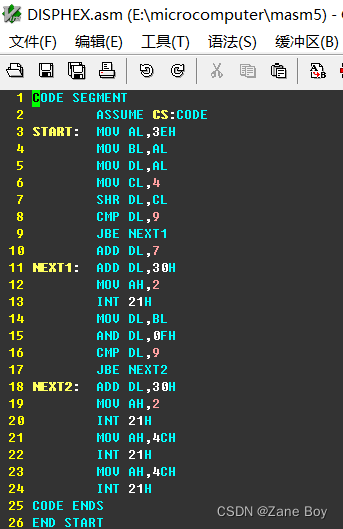

6 用记事本编写.ASM源程序并保存

将扩展名改为.asm默认使用Vim打开，编辑后保存到E:\microcomputer\masm5路径下

7 对源程序进行汇编及连接，产生.EXE文件

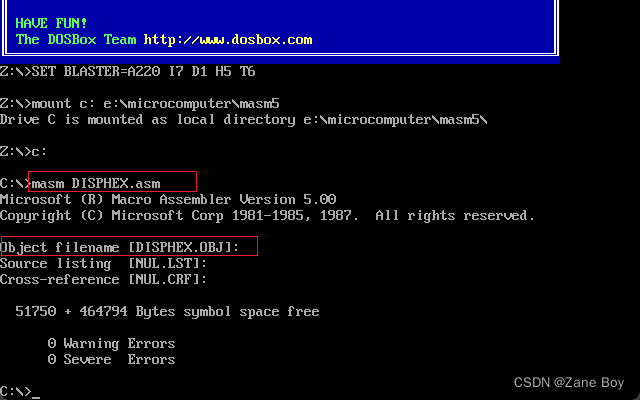

在DOS环境下对.asm文件进行编译, 生成.obj文件

链接生成可执行文件

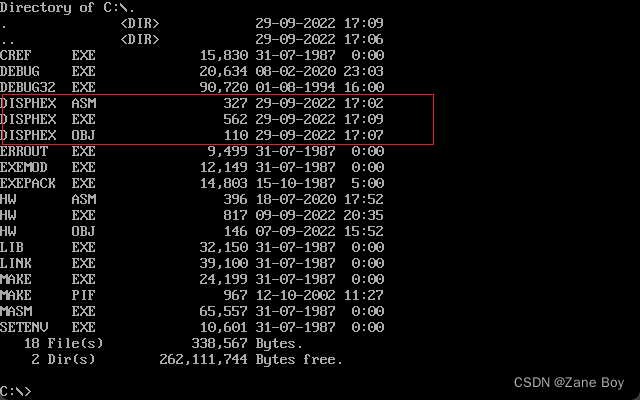

顺便用dir命令查看一下当前目录的全部文件

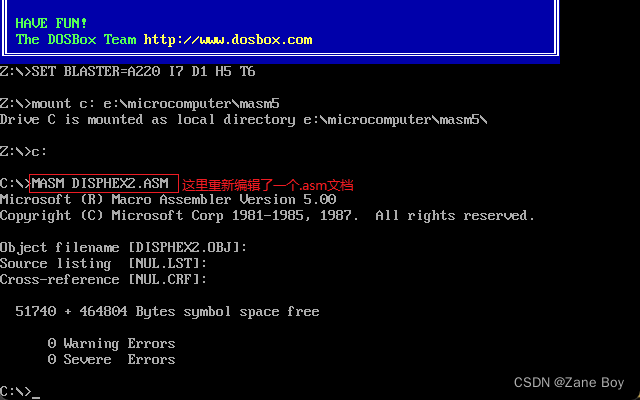

结果打印的是3>，显然与预期不符，后反复检查得知少写了一条ADD DL，7语句，后重新执行了之前的步骤

这一次为了与前次区别，开启了键盘大写锁定，然后一步一步执行最后成功输出3E！

【下篇】循环程序设计

1 知识点

常用循环结构的汇编语言实现

对于确定循环次数的循环结构，一般使用 LOOP指令 构成循环，LOOP 指令中的标号为循环体的起始位置，但在循环之前要将循环次数送 CX
对于循环次数不定的循环结构，一般用 JCC 指令与标号一起构成循环
循环结构的汇编语言程序一般包含三部分，即

循环初始部分——循环之前准备相应的条件，如循环次数，相关变量/寄存器赋初值等

循环体——重复执行的程序代码，其中包含改变与循环条件有关的值

循环控制部分——判断循环条件，决定是否哦继续循环

循环程序的测试技巧

单步调试与分段调试结合：即对循环体内部的程序段的测试用单步执行的方法，执行1~2遍循环体，观察并分析每一步的结果及程序流程；

对于整个循环体程序段的测试，一般用G指令分段调试，通过结果判断循环体的正确程度

2 实验内容

编写一个程序，判别键盘上输入的字符；

若是1_{9字符，则显示之；若是A}Z或a~z字符，均显示’c’; 若是回车字符（ASCII码为0DH）,则自动结束程序，若为其他字符则不显示，循环等待新的字符输入

3 实验步骤

用记事本编写.ASM源程序
对源程序进行汇编，产生.EXE文件

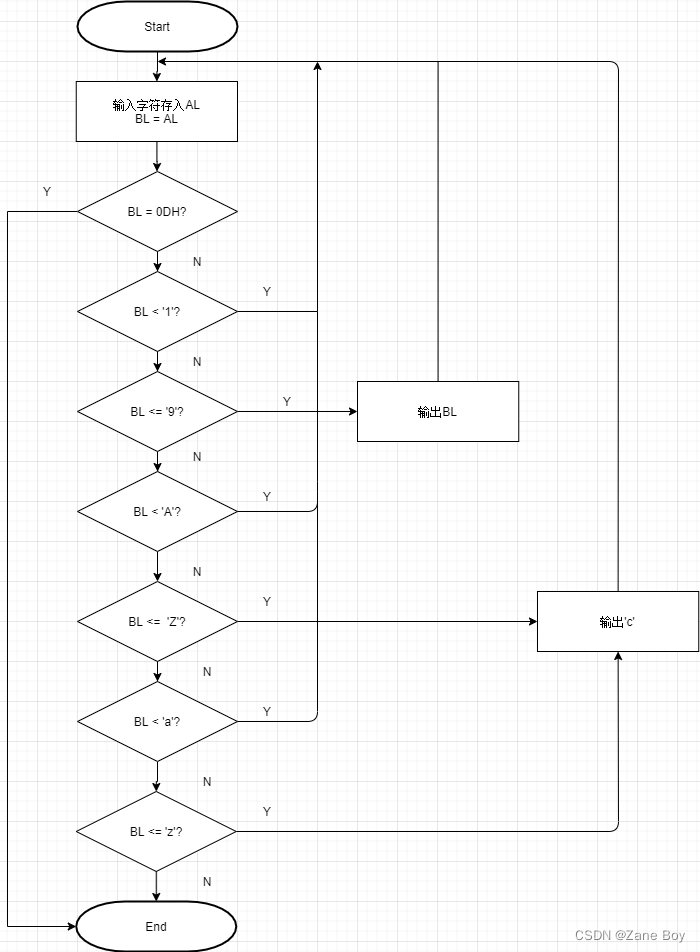

4 流程图

5 程序源代码

CODE SEGMENT	; 定义代码段
ASSUME CS:CODE	; 联系CS寄存器
START:			; 代码段开始
MOV AH, 1		; 将1存入AH
INT 21H			; 产生中断，键盘输入一个字符到AL中
MOV BL, AL		; 将AL中的内容存入BL
CMP BL, 0DH		; 将BL中的内容与0D比较
JE OVER			; 如果是回车则执行OVER，准备结束程序
CMP BL, '1'		; 将BL中的内容与'1'的ASCII码比较
JB START		; 如果小于则返回START
CMP BL, '9'		; 将BL中的内容与'9'的ASCII码比较
JBE NEXT1		; 如果小于等于则执行NEXT1输出该字符本身
CMP BL, 'A'		; 同理
JB START		; 如果是其他字符则返回START
CMP BL, 'Z'
JBE NEXT2		; 如果是A~Z则输出c
CMP BL, 'a'		; 同理
JB START		; 如果是其他字符则返回START
CMP BL, 'z'
JBE NEXT2		; 如果是a~z则依旧输出c
NEXT1: MOV DL, BL; 将BL中的值传入DL
MOV AH, 2
INT 21H			; 输出数字
JMP START
NEXT2: MOV DL, 'c'; 将'c'传入DL
MOV AH, 2
INT 21H			; 输出'c'
JMP START
OVER: MOV AH, 4CH
INT 21H
CODE ENDS
END START

补充INT 21H系统调用

AH = 1 ：键盘输入一个字符到AL中

AH = 2 ：输出DL寄存器的字符到显示器

AH = 4C ：返回DOS系统

6 用记事本编写.ASM源程序

本次我直接将写好的源代码复制到记事本中，再将文件格式改为.asm并保存，上网查询了一下DISPHEX是displaceHEX的意思，所以文件名也延续了前面的设置为DISPHEX3.asm

7 对源程序进行汇编及连接，产生.EXE文件

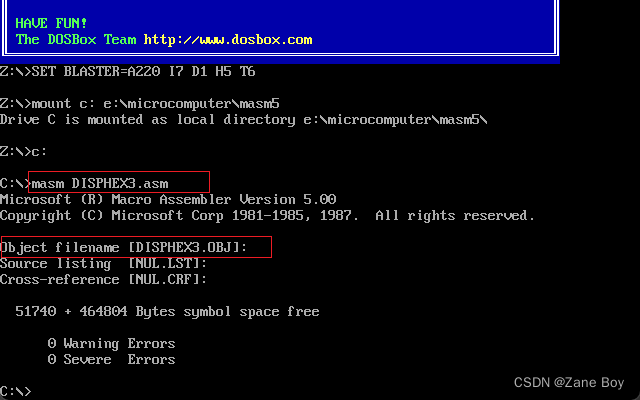

编译

Link

dir命令查看一下文件

运行，成功！

【实验心得】

这次的汇编实验明显比之前的实验更有难度，首先是要自己设计好程序的大致流程，并使用流程图软件进行绘制，最后用编辑器写成可以编译连接运行的代码

通过这次实验，首先是对之前C语言和其他高级编程语言（之前学过Java基础）的分支程序和循环程序设计的一个回顾，对更底层的程序指令控制有了更深入的了解

之前画过思维导图，类与对象的关系层级图，但很少画流程图（可能是因为还没有学数据结构与算法之类的），只在计算思维和电路课上画过一些，感觉用处有限，但是这次的实验让我感觉到了流程图的梳理作用，可以让指令间各种复杂的，容易混淆的地方变得更加清晰，提高程序设计的效率

本次实验写的汇编指令是目前最多的，这也充分展示了在较多指令下注释的重要性，通过一条一条注释，更容易理解其层级关系。也正是因为指令较多，我在编写.asm源程序的时候少写了一条指令，就让程序出错了，通过思考和检查终于发现原因，这也提示我在Code的时候要严谨仔细

【知识点总结】

4K对齐和偶对齐我已经在前面的作业中提过了，这里再提一下：随着时代发展，硬盘容量不断扩展，使得之前定义的每个扇区512字节不再是那么的合理，于是将每个扇区512字节改为每个扇区4096 个字节，也就是现在常说的“4K扇区”。随着NTFS成为了标准的硬盘文件系统，其文件系统的默认分配单元大小（簇）也是4096字节，为了使簇与扇区相对应，即使物理硬盘分区与计算机使用的逻辑分区对齐，保证硬盘读写效率，所以就有了“4K对齐”的概念

NTFS（New Technology File System）是Windows NT内核的系列操作系统支持的、一个特别为网络和磁盘配额、文件加密等管理安全特性设计的磁盘格式，提供长文件名、数据保护和恢复，能通过目录和文件许可实现安全性，并支持跨越分区

EQU伪指令
EQU伪指令可以定义非整数，语法为：

name EQU expression
name EQU symbol
name EQU

EQU伪指令是通过文本替换的方式完成，定义非整数可以用 name EQU 的形式，当汇编器在程序后面遇到name时会将它替换成里的内容, 注意，EQU伪指令 不可被重定义
等号伪指令用于定义整数或整数表达式的符号常量，语法为：

name = expression

如果“expression”为整数表达式则需要将它括起来。如：COUNT = (10 * 10)，等号伪指令定义的符号常量是可以被重定义的
ORG指令是连接时使用的，而不是汇编那一步使用的。即不是CPU的一条指令，而是给编译器看的伪指令，在51单片机、x86 dos、win32 exe中实现都有差异

ORG是Origin的缩写:起始地址源，在汇编语言源程序的开始通常都用一条ORG伪指令来实现规定程序的起始地址。如果不用ORG规定则汇编得到的目标程序将从0000H开始

PTR 是 pointer（指针）的缩写。

汇编里面 ptr 是用来临时指定类型的（也即ptr是临时的类型转换，相当于C语言中的强制类型转换）

如 mov ax,bx ; 是把BX寄存器里的值赋予AX，由于二者都是寄存器，长度已定（word型），所以没有必要加“WORD”

mov ax,word ptr [bx]; 是把内存地址等于“BX寄存器的值”的地方所存放的数据，赋予ax。由于只是给出一个内存地址，不知道希望赋予ax的，是byte还是word，所以可以用word明确指出；如果不用，也即mov ax, [bx] ; 则在8086中是默认传递一个字给ax。

所以有寄存器时一般不用ptr，没有时一定要用（防止当两个操作数的宽度不一样）
