ISCSI网络磁盘

ISCSI磁盘的工作模式

Internet SCSI，网络SCSI 接口（默认3260)

1. 一种基于C/S架构的虚拟磁盘技术
2. 服务器提供磁盘空间，客户机连接并当成本地磁盘使用

ISCSI磁盘的构成

1. backstore ，后端存储

   -对应到服务端提供实际存储空间的设备，需要起一个管理名称

2. target，磁盘组

   -是客户端的访问目标，作为一个框架，由多个lun组成

3. lun ， 逻辑单元

   -每一个lun需要关联到某一个后端存储设备，在客户端会视为一块虚拟硬盘

ISCSI Qualified Name(iqn) 名称规范

iqn.yyyy-mm.倒叙域名:自定义标识

作用：用来识别target磁盘组，也用来识别客户机身份

实例：

iqn.2021-07.com.example:bai

服务端

firewall-cmd --set-default-zone=trusted   #把防火墙设置为开放

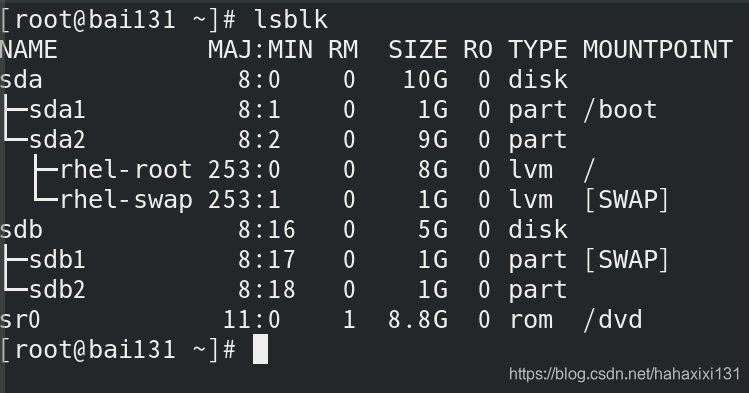

一.划分分区或者使用新磁盘

本例使用新分区来实现

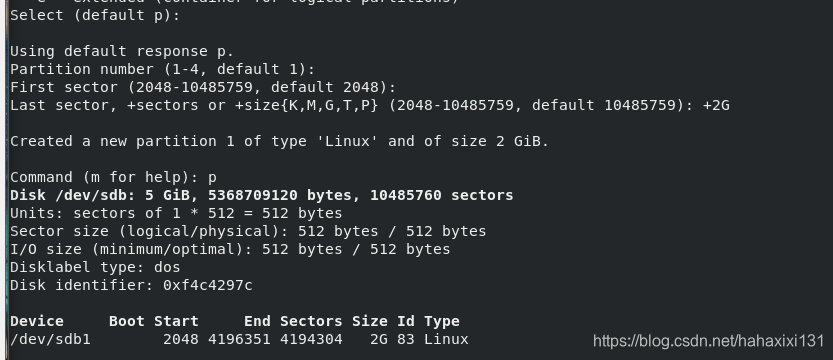

使用fdisk分区，分一个2G的主分区

fdisk /dev/sdb

二.安装软件 targetcli

 yum -y install targetcli

三.运行targetcli命令进行配置

基本交互操作

-backstores/block create 后端存储名 实际设备路径

-iscsi/ create 磁盘组的iqn名称

-iscsi/磁盘组名/tpg1/luns create 后端存储路径

-iscsi/磁盘组名/tpg1/acls create 客户机iqn标识

-iscsi/磁盘组名/tpg1/portals create ip地址 端口号

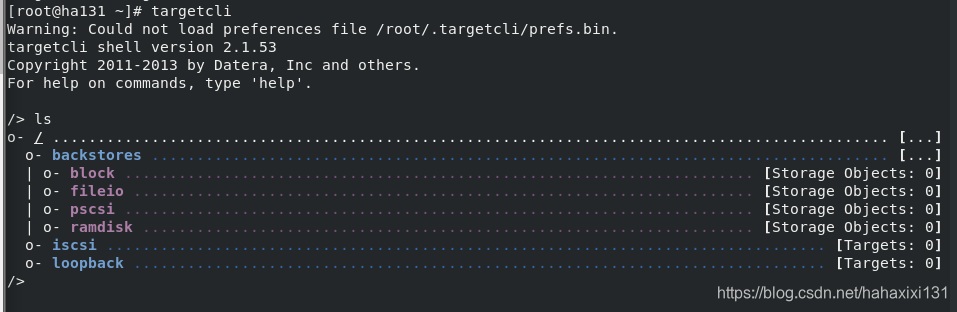

[root@ha131 ~]# targetcli
/> ls

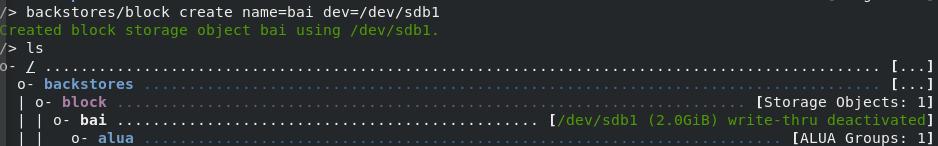

​ 1.生成及指定后端存储（backstore，后端存储）

  backstores/block create name=bai dev=/dev/sdb1

出现绿色行指令无误，执行成功；红色指令有错误，未被执行

2.生成target磁盘组

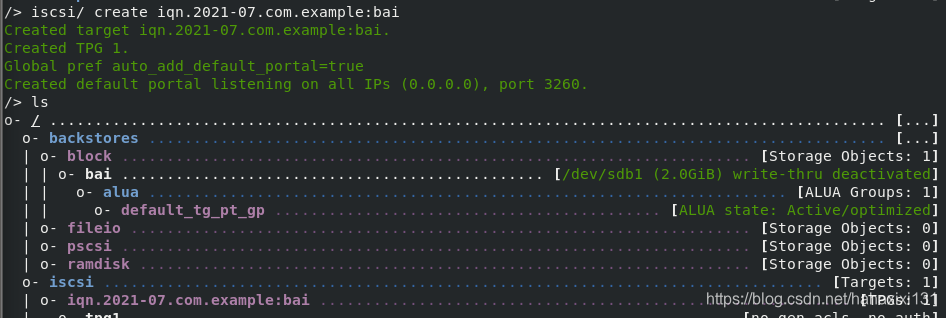

 iscsi/ create iqn.2021-07.com.example:bai

一般以做共享磁盘的时间，以及本机域名倒叙，用户标识做命名，用户标识最好注明为那台机器，做到见名知意

如果对刚刚自己的命名不满意可以使用一下指令删除

iscsi/ delete iqn.2021-07.com.example:bai

3.进行lun关联

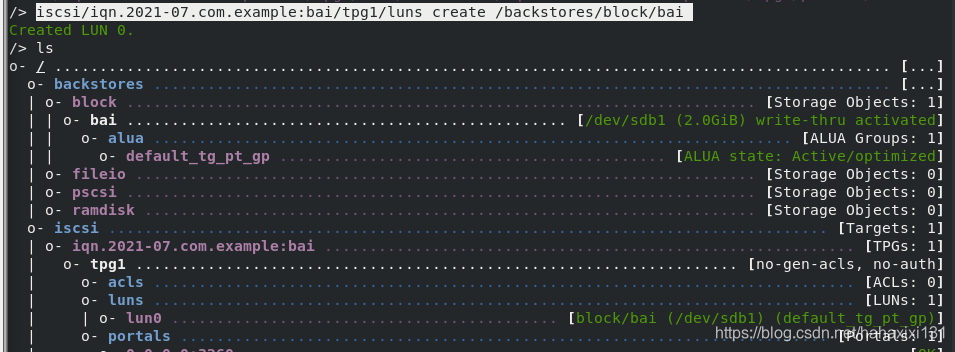

iscsi/iqn.2021-07.com.example:bai/tpg1/luns create /backstores/block/bai

​ 4.设置ACL验证，设置客户端声称的名字（声称的名字，也需要符合iqn命名规范）

客户端访问声称的名字和服务器留存的名字进行对比，一致允许访问

设置声称的名字，名字为iqn.2021-07.com.example:abc

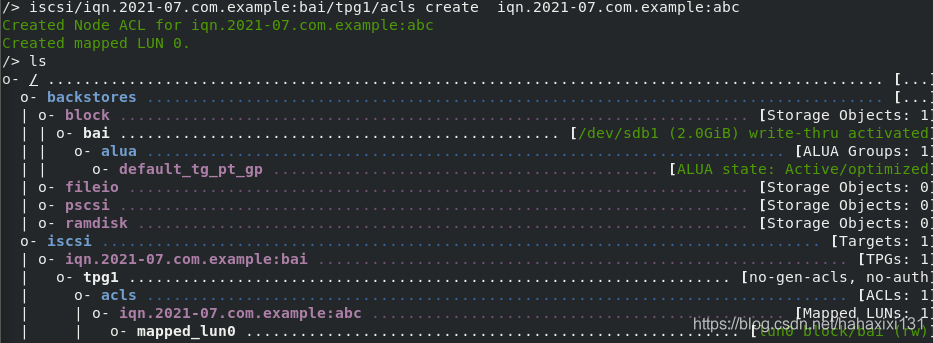

iscsi/iqn.2021-07.com.example:bai/tpg1/acls create  iqn.2021-07.com.example:abc

5.如果不指定端口和ip默认为所有的IP和端口都能进行服务

指定本机提供服务的IP地址及端口

iscsi/iqn.2021-07.com.example:bai/tpg1/portals create ip_address=192.168.108.145

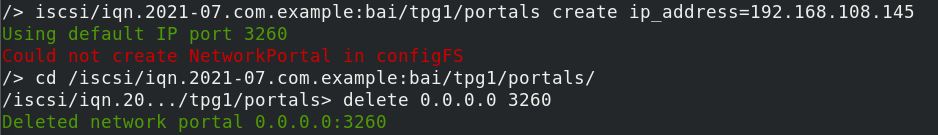

错误解决

端口和IP已经存在，需要手动删除

6. exit 自动保存所有配置

四：重启服务

systemctl restart target
systemctl enable target

Linux客户端

所需软件包：iscsi-initiator-utils

一、安装软件iscsi-initiator-utils（客户端软件 访问共享存储）

yum -y install iscsi-initiator-utils

yum仓库自动补全包名机制

1.该软件当前系统没有安装

2.yum必须具备缓存，利用yum repolist 指令进行生成缓存

二、设置客户端声称的名字（要与服务端设置的名字一致）

vim /etc/iscsi/initiatorname.iscsi

修改配置文件为以下内容

InitiatorName=iqn.2021-07.com.example:abc

三、客户端刷新声称名字的服务

systemctl restart iscsid

四、发现共享存储

iscsiadm --mode discovery --type sendtargets --portal 192.168.108.145 --discover

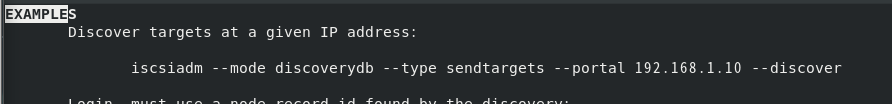

也可使用man帮助，找出其中示例，复制修改

man iscsiadm

全文查找 /example 按n跳转匹配，看到EXAMPLES 复制

修改其中的IP为服务端IP

五、加载使用共享存储

查看当前使用情况 lsblk

重启服务

systemctl restart iscsi
#（小彩蛋，当你在机器中输入这个指令，并且没有错误时，会有一个包裹打开的音效，本例使用Redhat8.3）

systemctl enable iscsi

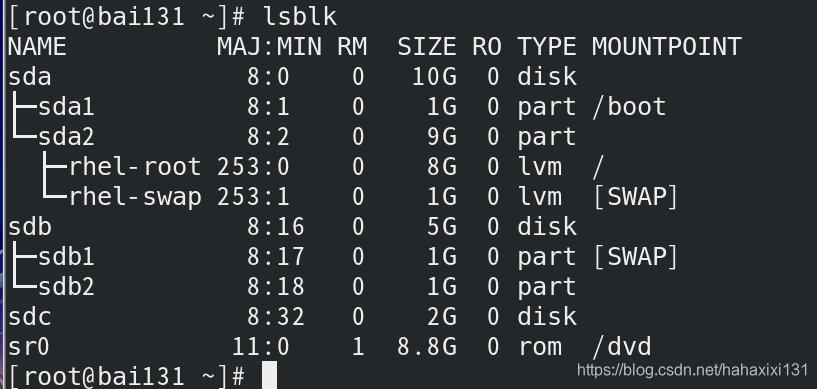

再次使用lsblk查看

可以看到磁盘加载成功

Windows客户端

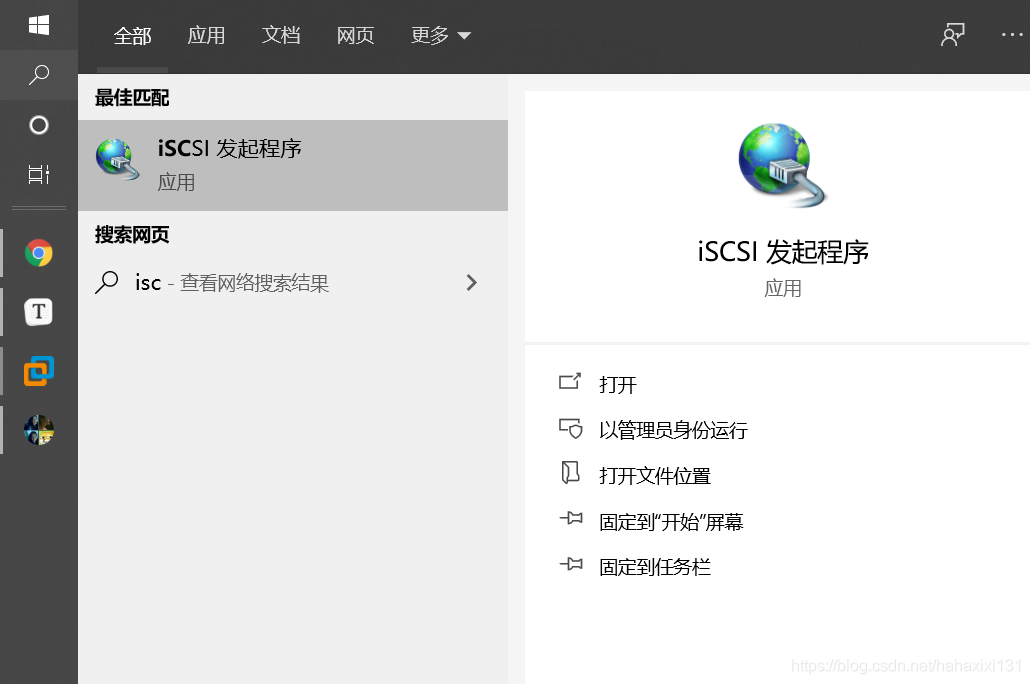

1.打开iscsi发起程序，

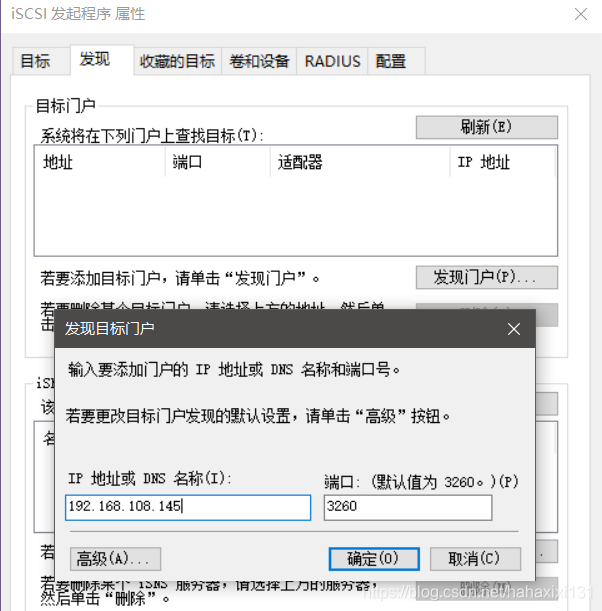

2.点击发现，再点击发现子菜单中的发现门户，然后在输入服务器IP

3.点击确定

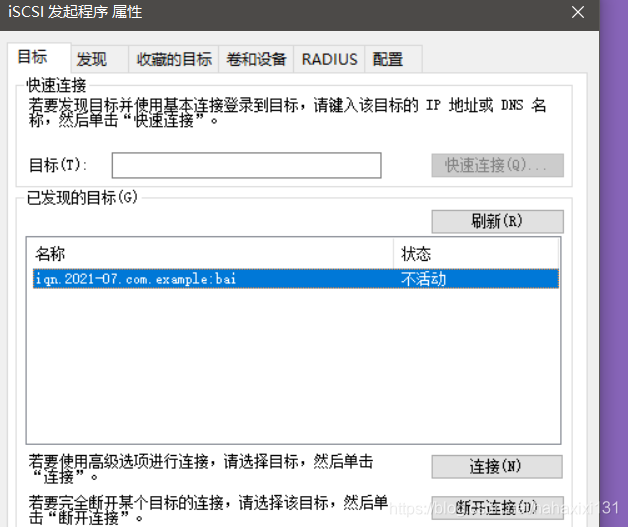

4.在切换到目标，选中iSCSI的共享磁盘点击连接

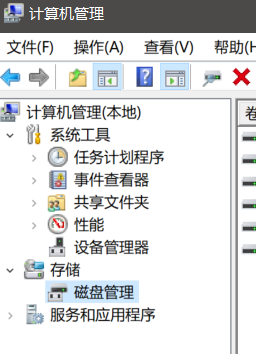

5. 然后再windows的计算机管理中的磁盘管理中就能看到刚刚的共享磁盘
