前言

主要参考资料是 VAT 3 | Soft Body | Unreal。不过在效果的复杂度上做了简化，只保留VAT相关的最基本操作。

0. 创建测试用动画

这里我的动画很简单。

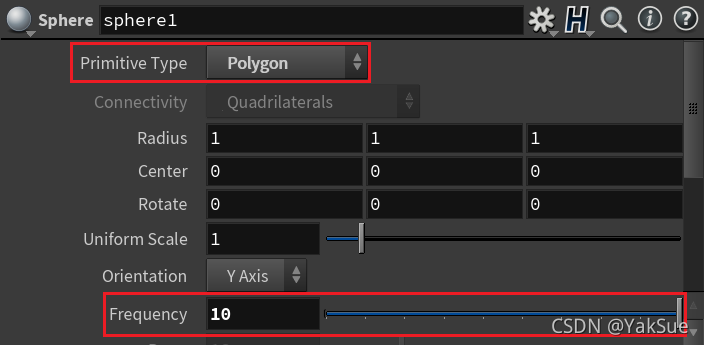

首先创建一个Sphere。将 Primitive Type 改为Polygon，将 Frequency 改为10——以便将顶点增多些。

然后创建一个 Attribute Wrangle 节点，vex代码为：

@P+=@N*flownoise(@P,0.1*@Frame);

其功能就是使用 flownoise 这个噪声函数将每个顶点向着法线方向移动一个噪声长度。这个函数的第二个参数范围为 0.0~1.0 ，所以我这里的0.1*@Frame将会使动画在1~10帧间循环。

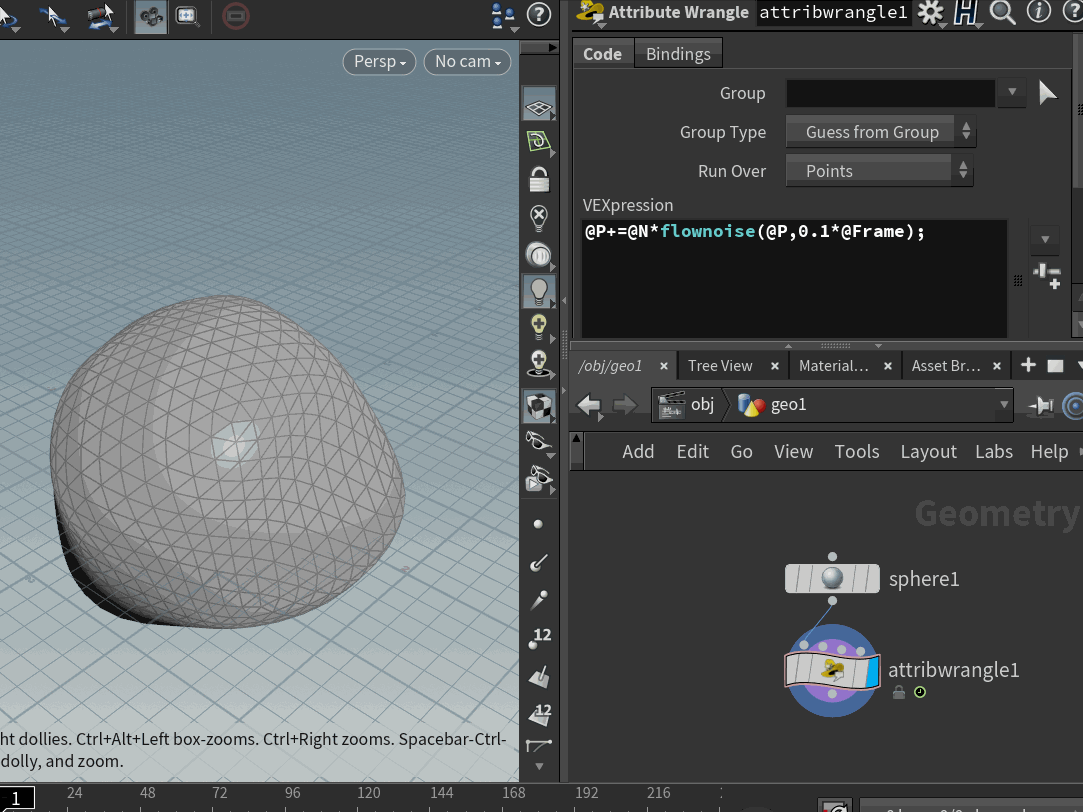

效果如下：

1. 渲染VAT（Vertex Animation Texture）

注意：
渲染VAT需要用到SideFX Labs中的节点（安装方式可参考之前的博客）。

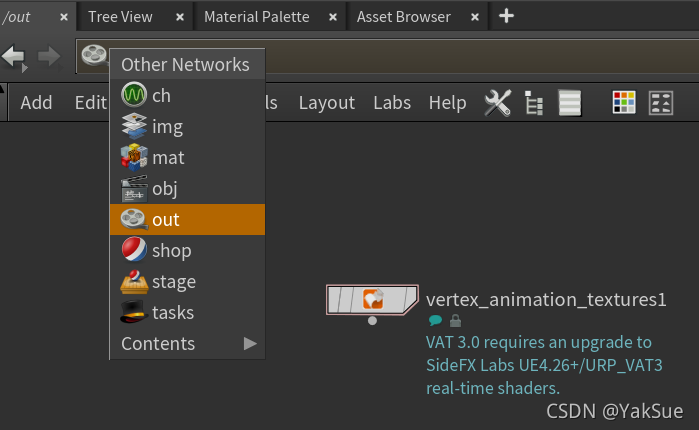

在/out下创建一个 Labs Vertex Animation Textures 节点：

之后有些参数需要设置：

其中：

Mode / Target Engine（模式/目标引擎）：
Mode 有四种：

• Soft-Body Deformation (Soft): the surfaces have consistent topologies; they simply deform.（表面有不变的拓扑结构，只是变形）
• Rigid-Body Dynamics (Rigid): packed pieces with RBD simulation data.（将碎片打包到刚体模拟数据中）
• Dynamic Remeshing (Fluid): the surfaces are potentially remeshed every frame with dynamic topologies.（表面每一帧都有潜在的remesh可能性，拓扑结构是动态的）
• Particle Sprites (Sprite): points with particle simulation data.（代表粒子模拟数据的点）

这里，我的表面虽然在变化，但是拓扑结构没有变（即顶点没有增删且连接关系不变）。所以我选择Soft-Body Deformation (Soft)。

Start/End（开始与结束帧）：
正如之前所说，我的动画是1~10帧循环，所以我这里是1和10。

Input Geometry（输入几何体）：
选择之前创建的动画的几何体节点。

Target Texture Width（目标贴图尺寸）：

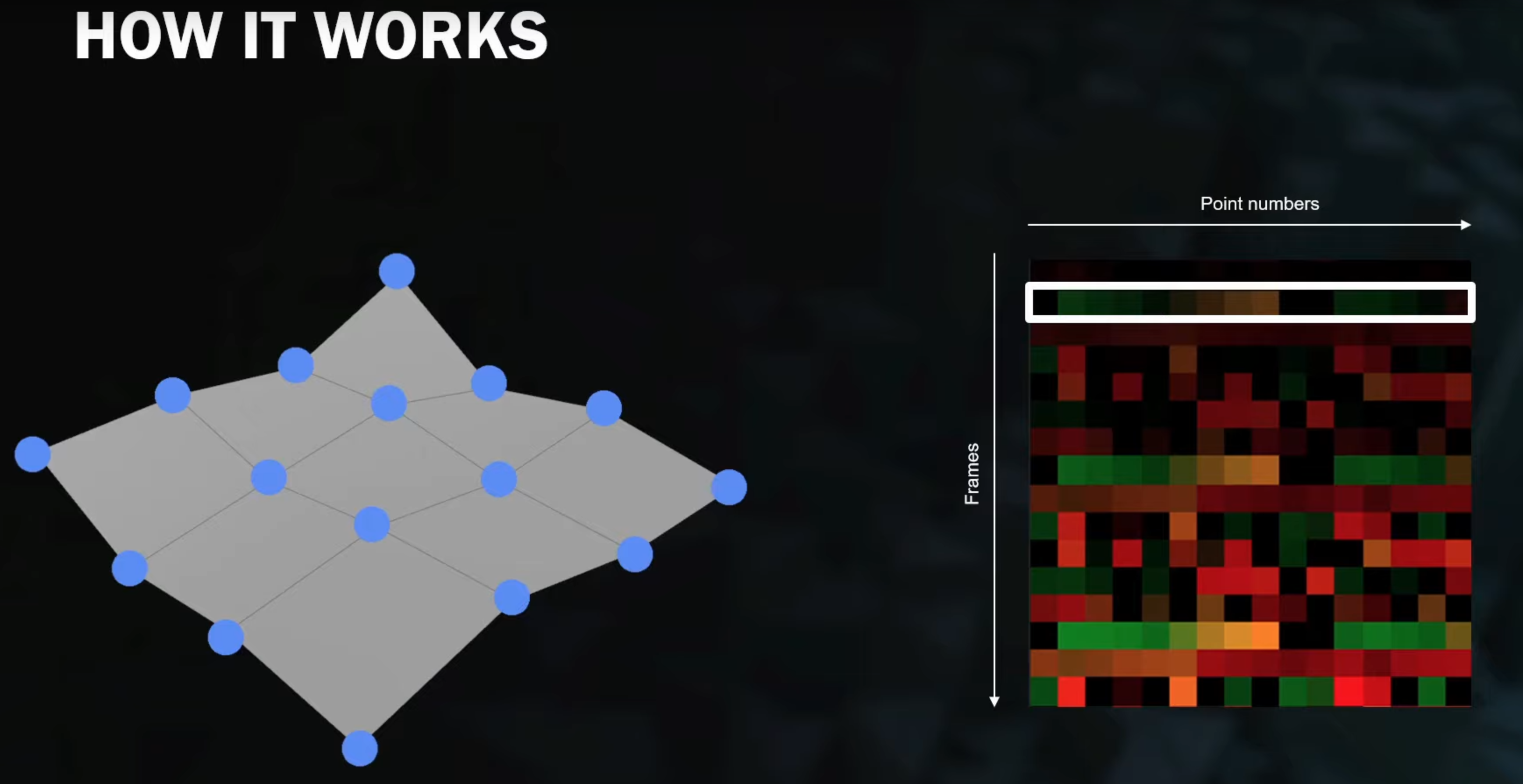

关于VAT的的原理可以参考这个官方视频：VAT 1 | What are Vertex Animation Textures。

在当前我的例子中，我的几何体顶点数目是 1002 个。总共有 10 帧，所以总共需要 1002×10=10020 个像素。所以我选择了贴图宽度为128，因为 128×128=16384 个像素，可以容纳下我的数据，再大的尺寸会造成浪费。（后续发现：精确计算似乎不是必须的，因为贴图的长度会自动进行调整，比如这里的贴图最终尺寸为128×80）

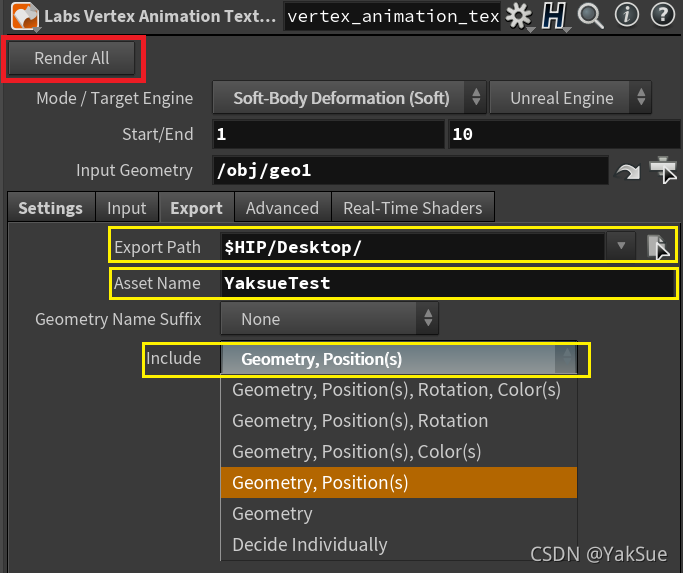

以上都设置好了之后，就可以准备导出了，转到Export分页：

其中：
Export Path是导出的文件的路径。
Asset Name是导出的文件的前缀。
Include是导出的数据文件包括哪些。这里我只需要几何体以及顶点的位置，所以我选择 Geometry, Position(s) 。

最后，点击 Render All ！

将会在路径的 geo 和 tex 文件夹下分别生成几何体和贴图。

2. 将资源导入进UE

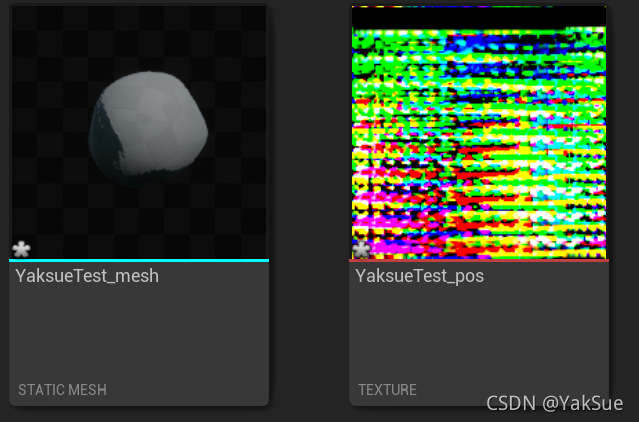

将上一步中产出的模型与贴图导入到UE中：

（注意：在原教程中，关于资源的设置还有些讲究。但是在我这个简单的测试中，我的设置保留默认的情况下并没有出现问题。如果以后发现问题应仔细研究下）

3. 建立UE材质

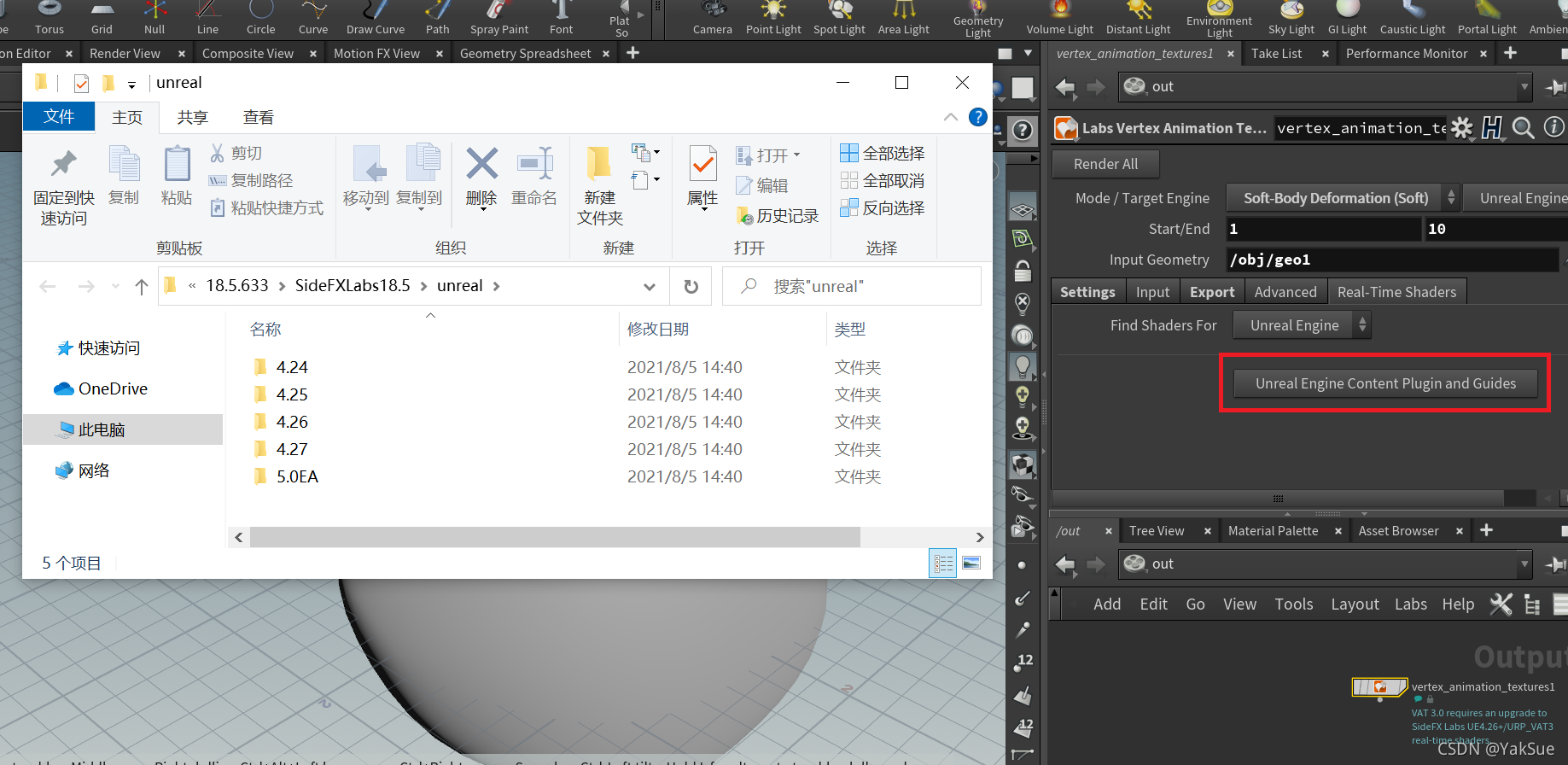

接下来，需要较为复杂的一系列材质节点才能正确读取VAT中的信息。SideFX自然提供了配套的UE材质节点来协助这部分工作，这些材质节点在 “SideFX Labs 插件”中。点击 Labs Vertex Animation Textures 节点中Real-Time Shaders 下的 Unreal Engine Content Plugin and Guides 就可跳转到存放插件的目录了，里面有对应的UE版本：

按照原教程，是先安装这个插件的，详细操作可见 VAT 2 | Install VAT | Unreal。

不过我这里图方便选择直接将所需的材质拷贝到项目中了。我需要MF_VAT_SoftBodyDeformation这个材质函数（在 SideFX_Labs\Content\Materials\MaterialFunctions 下），于是我直接将这一uasset拷贝到了我的项目中。

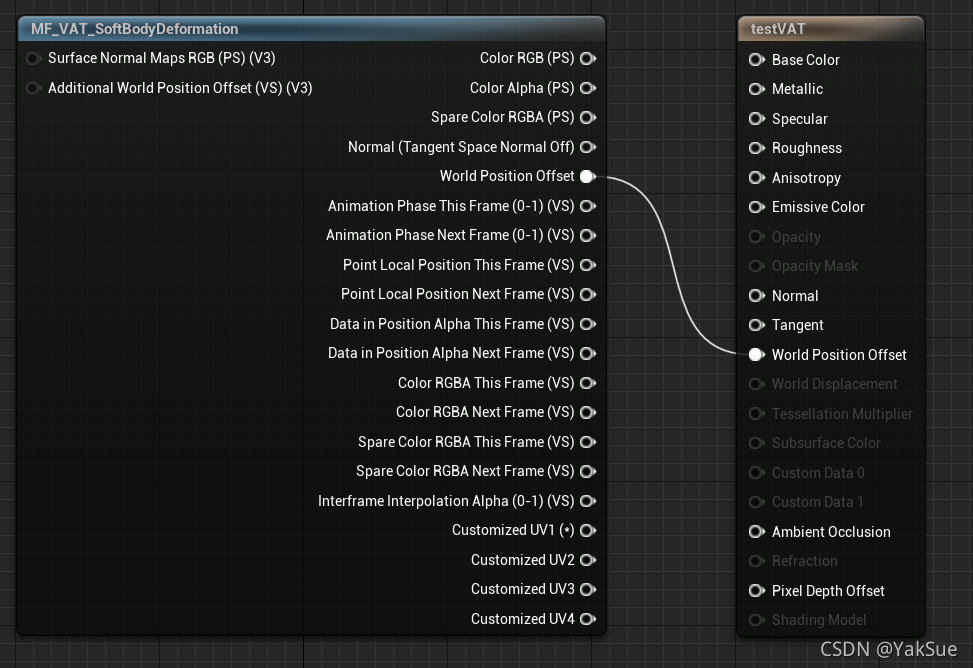

然后，建立一个材质，加入这个材质函数并将 World Position Offset 相连接。

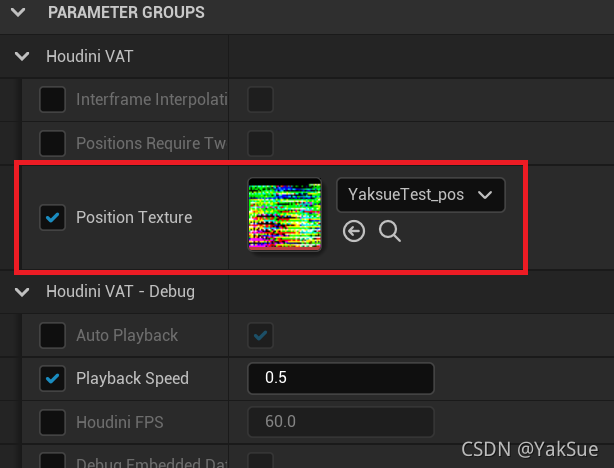

然后，为这一材质建立材质实例，设置其 Position Ttexture。

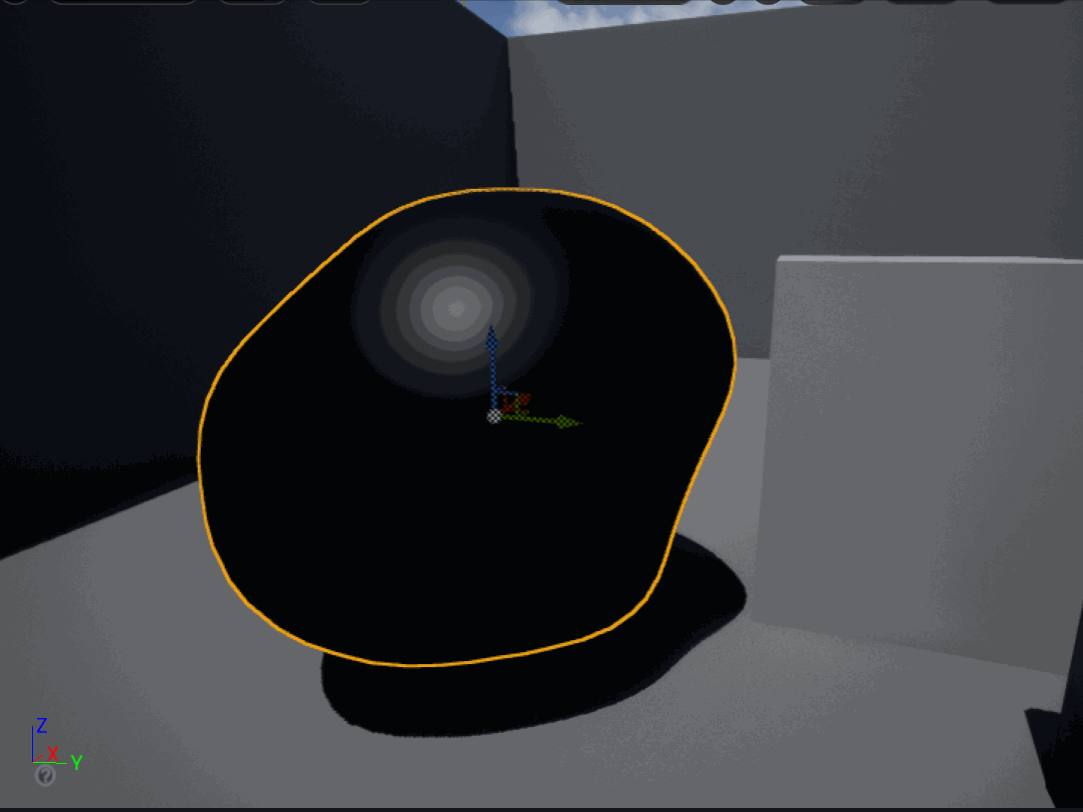

最后，将YaksueTest模型拖入场景中，指定上材质实例，就可以看到顶点动画了：
