题目要求：

（1）利用6位数码管显示时钟分钟秒钟；

（2）具备启停功能；

（3）具备按键消抖功能；

（4）具备按键时间修改功能。

FPGA电子时钟_1（程序讲解） 基本时钟_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1XX4y1f7Mr/?vd_source=31778cba24e1fac01ae28d82171a65ed

单单做一个时钟显示就显得十分简单，仅仅是一个进制的设计，秒钟低位满9进1，秒钟高位满5进1等等。

秒钟低位想要1秒加一下就需要一个1hz的时钟信号，通过系统时钟分频得到。

增加启停功能，有两个位置可以进行控制，一个是控制1hz时钟的产生，只要暂停了1hz信号，那么根据1hz信号进行改变的值全部都暂停了，二是在每一个时钟增加暂停动作。前者在没有时间修改或者其他操作的时候适合采用，可以使代码极其简洁，后者更适合在停止过程中有特殊要求，因为时钟没有停止，程序方便处理特殊要求。

无论是按键的启停还是时间修改都需要对按键进行消抖处理。

按键消抖程序https://blog.csdn.net/m0_59487432/article/details/124872245?spm=1001.2014.3001.5502

用两个按键进行时间的修改，一个用来选择修改哪一个时钟位，另一个用来对当前时钟位进行修改，当然用最简单的逻辑可以选择多个按键，一个按键控制一个时钟位，但是这样浪费硬件资源，这里不采纳。

时钟部分程序如下：

module watch(
    input clk,
    input clk_1hz,
    input rstn,
    input shape_stop,
	input [2:0]choice,
	input [3:0]amend,
    output reg [3:0] clk_miaol,
    output reg [3:0] clk_miaoh,
    output reg [3:0] clk_fenl,
    output reg [3:0] clk_fenh,
    output reg [3:0] clk_shil,
    output reg [3:0] clk_shih
    );

	reg [3:0]miaol,miaoh,fenl,fenh,shil,shih;
	reg [3:0]regmiaol,regmiaoh,regfenl,regfenh,regshil,regshih;
	always@(posedge clk or negedge rstn)
		begin
			if(!rstn)
				begin
					clk_miaol<=0;
					clk_miaoh<=0;
					clk_fenl<=0;
					clk_fenh<=0;
					clk_shil<=0;
					clk_shih<=0;
					regmiaol<=0;
					regmiaoh<=0;
					regfenl<=0;
					regfenh<=0;
					regshil<=0;
					regshih<=0;
				end
			else if(!shape_stop)
				case(choice)
					0:begin clk_shih<=amend;regshih<=amend;end
					1:begin clk_shil<=amend;regshil<=amend;end
					2:begin clk_fenh<=amend;regfenh<=amend;end
					3:begin clk_fenl<=amend;regfenl<=amend;end
					4:begin clk_miaoh<=amend;regmiaoh<=amend;end
					5:begin clk_miaol<=amend;regmiaol<=amend;end
				endcase
			else
				begin
					clk_miaol<=miaol;
					clk_miaoh<=miaoh;
					clk_fenl<=fenl;
					clk_fenh<=fenh;
					clk_shil<=shil;
					clk_shih<=shih;
					regmiaol<=miaol;
					regmiaoh<=miaoh;
					regfenl<=fenl;
					regfenh<=fenh;
					regshil<=shil;
					regshih<=shih;
				end
		end

	always@(posedge clk_1hz or negedge rstn)
		begin
			if(!rstn)
				miaol<=0;
			else if(!shape_stop)
				miaol<=regmiaol;
			else if(miaol<9)
				miaol<=miaol+1;
			else
				miaol<=0;
		end

	always@(posedge clk_1hz or negedge rstn)
		begin
			if(!rstn)
				miaoh<=0;
			else if(!shape_stop)
				miaoh<=regmiaoh;
			else if(miaoh<5&&miaol==9)
				miaoh<=miaoh+1;
			else if(miaol==9)
				miaoh<=0;
		end

	always@(posedge clk_1hz or negedge rstn)
		begin
			if(!rstn)
				fenl<=0;
			else if(!shape_stop)
				fenl<=regfenl;
			else if(fenl<9&&miaoh==5&&miaol==9)
				fenl<=fenl+1;
			else if(fenl==9&&miaoh==5&&miaol==9)
				fenl<=0;
		end

	always@(posedge clk_1hz or negedge rstn)
		begin
			if(!rstn)
				fenh<=0;
			else if(!shape_stop)
				fenh<=regfenh;
			else if(fenh<5&&fenl==9&&miaoh==5&&miaol==9)
				fenh<=fenh+1;
			else if(fenh==5&&fenl==9&&miaoh==5&&miaol==9)
				fenh<=0;
		end

	always@(posedge clk_1hz or negedge rstn)
		begin
			if(!rstn)
				shil<=0;
			else if(!shape_stop)
				shil<=regshil;
			else if(shih==2&&shil>=3&&fenh==5&&fenl==9&&miaoh==5&&miaol==9)
				shil<=0;
			else if(shil<9&&fenh==5&&fenl==9&&miaoh==5&&miaol==9)
				shil<=shil+1;
			else if(shil==9&&fenh==5&&fenl==9&&miaoh==5&&miaol==9)
				shil<=0;
		end

	always@(posedge clk_1hz or negedge rstn)
		begin
			if(!rstn)
				shih<=0;
			else if(!shape_stop)
				shih<=regshih;
			else if(shih==2&&shil>=3&&fenh==5&&fenl==9&&miaoh==5&&miaol==9)
				shih<=0;
			else if(shih<2&&shil==9&&fenh==5&&fenl==9&&miaoh==5&&miaol==9)
				shih<=shih+1;
		end

endmodule

工程.v文件资源https://download.csdn.net/download/m0_59487432/85685001?spm=1001.2014.3001.5503

需要帮助加QQ：2943115420

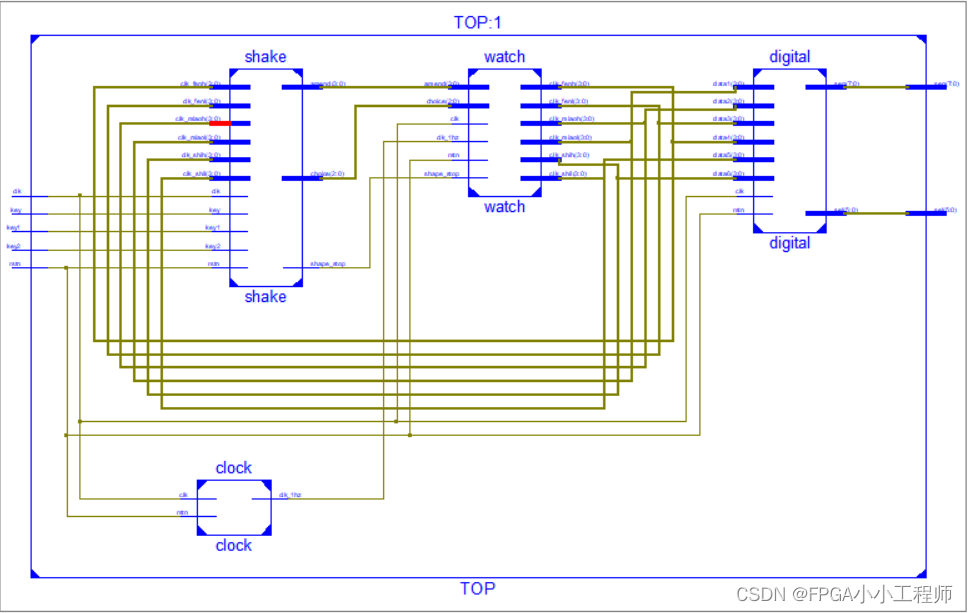

工程RTL原理图

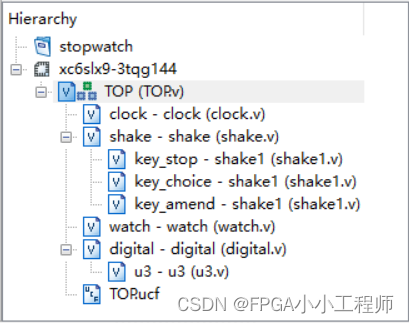

全部模块图
